コールトランザクションを記録および生成する機能

機能の概要と変更履歴

要約データ

該当製品または機能エリア

  • ePDG

  • P-GW

  • SaMOG

該当プラットフォーム

  • ASR 5500

  • VPC-DI

  • VPC-SI

機能のデフォルト

無効:設定が必要

このリリースでの関連する変更点

N/A

関連資料

  • Command Line Interface Reference

  • ePDG Administration Guide

  • P-GW Administration Guide

  • SaMOG Administration Guide

  • Statistics and Counters Reference

マニュアルの変更履歴

改訂の詳細

リリース

P-GW と SaMOG は、履歴コールトランザクションを記録および生成する機能をサポートしています。付加的な RTT レコードスキーマが追加されました。

21.27

追加された RTT レコードスキーマ

21.26

最初の導入。

20.0

機能説明

リージョンおよびネットワーク オペレーション センター(NOC)は、リアルタイムツール(RTT)を使用してネットワークの問題をデバッグし、ユーザーの動作を把握します。ePDG、P-GW、および SaMOG におけるすべてのコールトランザクションは、RTT ファイルで生成されます。ePDG、P-GW、および SaMOG は、SSH File Transfer Protocol(SFTP)を介して外部サーバーに RTT ファイルを転送します。カンマ区切り値(.CSV)形式の RTT ファイルは、圧縮または非圧縮形式で転送されます。転送は、設定に基づいて外部サーバー(顧客ネットワーク内のサーバーなど)に、直接または Cisco Collector サーバーを介して行われます。


(注)


RTT レコードスキーマとその手順番号は、ゲートウェイ RTT 用に一般化されています。特定の RTT レコードスキーマの詳細については、シスコのアカウント担当者にお問い合わせください。


機能の仕組み

このセクションでは、RTT の手順とスキーマについて説明します。

RTT 手順

次の表に、ePDG、P-GW、および SaMOG に固有の RTT 手順を示します。

手順番号 手順名

適用性

1

S5/S8/S2b GTP セッション作成

P-GW、ePDG、SaMOG

2

S5/S8/S2b GTP ベアラー作成

P-GW、ePDG、SaMOG

3

S5/S8/S2b GTP セッション削除

P-GW、ePDG、SaMOG

4

S5/S8/S2b GTP ベアラー削除

P-GW、ePDG、SaMOG

5

GTP ベアラー変更

P-GW

6

S5/S8/S2b GTP ベアラー更新

P-GW、ePDG、SaMOG

7

S6b/SWm – Diameter AAR/ AAA

P-GW、ePDG、SaMOG

8

S6b/SWm – Diameter RAR/RAA

P-GW、ePDG、SaMOG

9

S6b/SWm – Diameter セッション終了

P-GW、ePDG、SaMOG

10

S6b/SWm – セッション中止

P-GW、ePDG、SaMOG

11

Diameter Gx – CCR-I/CCA-I

P-GW

12

Diameter Gx – CCR-U/CCA-U

P-GW

13

Diameter Gx – CCR-T/CCA-T

P-GW

14

Diameter Gx – RAR/RAA

P-GW

15

Diameter Gy – CCR-I/CCA-I

P-GW

16

Diameter Gy – CCR-U/CCA-U

P-GW

17

Diameter Gy – CCR-T/CCA-T

P-GW

18

Diameter Gy – RAR/RAA

P-GW

19

PMIPv6 S2a – バインディング更新/確認応答

P-GW

20

PMIPv6 S2a 失効更新/確認応答

P-GW

21

SWu – IKEv2 SA INIT/応答

ePDG

22

SWu – IKEv2 認証要求/応答

ePDG

23

SWu – IKEv2 情報要求/応答

ePDG

24

SWm – Diameter EAP 要求/応答

ePDG、SaMOG

25

ePDG ルーターアドバタイズメント

ePDG、SaMOG

26

SWu – CREATE_CHILD_SA 要求/応答

ePDG

27

Radius – WLC-SaMOG アクセス要求/チャレンジ

SaMOG

28

Radius – WLC-SaMOG アクセス要求/承認

SaMOG

29

Radius – WLC-SaMOG 接続解除要求/応答

SaMOG

30

Radius – WLC-SaMOG アカウンティング要求/応答

SaMOG

31

Radius – SaMOG-Radius サーバーアカウンティング要求/応答

SaMOG

32

WLC – SaMOG DHCP 検出/オファー

SaMOG

33

WLC – SaMOG DHCP 要求/確認応答/否定応答

SaMOG

34

WLC – SaMOG DHCP リリース/確認応答/否定応答

SaMOG

RTT レコードスキーマ

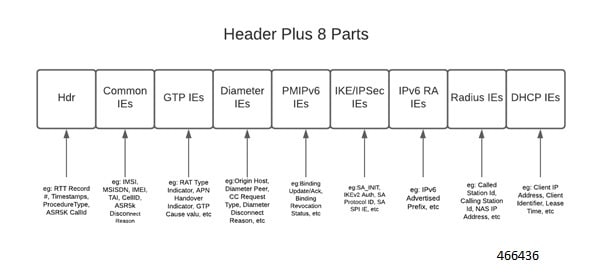

次の図は、ePDG、P-GW、および SaMOG の RTT スキーマの詳細を示しています。最初の 6 つの IE(IPv6RA IE に送られる共通 IE)は、ePDG、P-GW、SaMOG に共通です。最後の 2 つのフィールドである [Radius IE] と [DHCP IE] は、SaMOG に固有です。

図 1. RTT レコードスキーマ

RTT スキーマにはヘッダーがあり、その後に 8 つの情報要素(IE)ブロックが続きます。8 つのブロックにグループ化された 220 の IE があります。スキーマ 1 ~ 170 は ePDG に固有です。スキーマ 1 ~ 170 + 10(180)の CUPS スキーマは P-GW に固有であり、スキーマ 171 ~ 220 は SaMOG に固有です。CUPS スキーマの詳細については、『Ultra Packet Core CUPS User Plane Administration Guide』を参照してください。RTT レコードスキーマ IE の完全なリストについては、シスコのアカウント担当者にお問い合わせください。

RTT レコードキーマの一覧を次の表に示します。

IE 説明

書式例

関連する手順

1

ゲートウェイ RTT レコード番号

<proclet-type> | <instance-id> | <RTT-record-#> のカウンタ

すべて

2

ゲートウェイの RTT バージョン番号

R20.0 のバージョン 3

すべて

3

手順番号

CFS 表 1 で定義

すべて

4

ゲートウェイ名

シャーシのホスト名

すべて

5

手順開始時刻(GMT)

UTC の時刻(ミリ秒の精度で表示)

すべて

6

手順終了時刻(GMT)

UTC の時刻(ミリ秒の精度で表示)

すべて

7

ASR5K CallID

内部 CallID。例:[376efb10]

すべて

8

GW 名

RTT レコードが生成されるゲートウェイ名(ePDG/P-GW/SaMOG)。

All

9 〜 10

予約済み

11

IMSI

例:[311480076488840]

1、11、12、13、22、24、27、28、30、32、33、34

12

[MSISDN]

例:[19728256305]

1、5、7、15、16、17

13

IMEISV

例:[9900028823793406]

1、11、15

14

TAI:MCC/MNC/TAC

例:文字列 [311-480-0x3B00]

1 ~ 6、11、12、15、16

15

Cell ID

ECI。例:[0xE70D01]

1 ~ 6、11、12、15、16

16

ASR5.5K 切断理由

セッション切断の内部理由(タイムアウト、エラーなど)。

詳細については、『Statistics and Counters Reference Guide』[英語] を参照してください。

すべて(保留中のエラー)

17

MAC Address

UE デバイスの MAC アドレス。SaMOG RADIUS コールフローの場合、この属性は calling-station-ID と同じです。例:0034567890AB

24、27、28、29、30、31、32、33、34

18 ~ 20

予約済み

21

サービス提供ネットワーク

MCC MNC。例:[311480]

1、5

22

無線アクセス技術

TS29.274で定義。例:[6 = E-UTRAN]

22

23

ハンドオーバーインジケータ

指示属性の HI フィールド、例:[0 = New PDN; 1 = Handover]

1、5

24

SGW/HSGW/ePDG/SaMOG 制御 TEID

ピアのトンネル識別子。例:[0x26B609F0]

1、2、5

25

PGW 制御 TEID

PGW のトンネル識別子。例:0x084BC005

1 および 2

26

AN GW アドレス

リモート GW の IP アドレス:HSGW または SGW

1、2、5

27

アクセス ポイント名

文字列、例:

[Customerims.mnc311.mcc480.3 gppnetwork.org]

1

28

フレーム IP アドレス

UE が割り当てた IPv4 アドレス

1、11、12、13

29

フレーム IPv6 アドレス

UE が割り当てた IPv6 プレフィックス/アドレス

1、11、12、13

30

アップリンク AMBR

Kbps 単位。例:[0-4294967295]

1、6

31

ダウンリンク AMBR

Kbps 単位。例:[0-4294967295]

1、6

32

PCO DNS IPv6 アドレス:プライマリ

プライマリ DNS サーバーの IPv6 アドレス。

1

33

PCO DNS IPv6 アドレス:セカンダリ ^ ターシャリ

DNS のセカンダリ IPv6 アドレス ^ ターシャリ IPv6 アドレス

1

34

PCO DNS IPv4 アドレス:プライマリ

IPv4 アドレス

1

35

PCO DNS IPv4 アドレス:セカンダリ

DNS のセカンダリ IPv4 アドレス ^ ターシャリ IPv6 アドレス

1

36

EPS ベアラー ID のリスト(成功)

各ベアラー ID は「|」で区切る必要があります。

例:1 | 3 | 5

1、2、4、5、6

37

リンクされたベアラー ID

TS29.274 に基づく。例:[0-15]

2、3、4、5

38

アップリンク MBR

kbps 単位。MBR 例:1234 | 3456 | 567

各ベアラーの MBR は「|」で区切る必要があります。IE 37 と同じ順序です。

1、6

39

ダウンリンク MBR

アップリンク MBR と同じ

1、6

40

アップリンク GBR

kbps 単位。GBR。例:1234 | 3456 | 567

各ベアラーの MBR は「|」で区切る必要があります。IE 37 と同じ順序です。

1、6

41

ダウンリンク GBR

アップリンク GBR と同じ

1、6

42

GTP 原因値

TS29.274 要求に基づく/承認/拒否の原因。例:[1-255]

1 ~ 6

43

ピギーバック レコード インジケータ

ピギーバック メッセージ レコードの明示的な表示、例: (0=no; 1=yes)

2、5

44

予約済み

45

SGW/HSGW/ePDG/SaMOG データ TEID

ピアのトンネル識別子、例:[0x26B609F0]

1、2、5

46

PGW データ TEID

P-GWのトンネル識別子、例:[0x084BC005]

1 および 2

47 ~ 50

予約済み

51

セッション ID

認証セッションのセッション ID、例:

UTF8 文字列 [0006-diamproxy.WSBOMAGJPNC. S6b.vzims.com; 21604107; 449305093; 536f9359-503]

7 ~ 18、24

52

認証アプリケーション ID

例:[S6b = 16777999 , Gx = 16777238, Gy = 4]

7 ~ 18、24

53

PGW ホスト(発信元ホスト)

PGW の FQDN、例:[0004-diamproxy. WSBOMAGJPNC. Gy.vzims. com]

7 ~ 18、24

54

Diameter ピアアドレスレルム

3GPP AAA、PCRF OCS レルムの FQDN、例:[Customerims.com]

7 ~ 18、24

55

宛先ピアホスト

3GPP AAA、PCRF、OCS ホストの FQDN、例:[njbbpcrf1a.vzims.com]

7 ~ 18、24

56

CC 要求タイプ

例:列挙型 [1-3, for I, U, T]

11、12、13、15、16、17

57

CC 要求番号

例:[0]

11、12、13、15、16、17

58

結果コード

RFC3588 に基づく Diameter 結果コード、例:[2001]

7 ~ 18、24

59

送信元状態 ID

例:[1366695723]

7 ~ 18

60

サービスの選択

承認用の APN 名を提供するために使用される AVP、例:[Customerinternet]

12、24

61

課金ゲートウェイ機能ホスト

CGF の FQDN、例:[cgf1.NEE29.vzims.com]

5、7

62

課金グループ ID

各ベアラーの課金 ID は「|」で区切られます。IE 37 と同じ順序であり、その後に 44 が続きます。

5、7

63

サーバー名(CSCF アドレス)

IMS APN のみ、例:[pcscf1.CTX07.vzims.com]

7

64

フレームプール

IPv4 アドレスの割り当て元のプール名、例:[int41]

7

65

Framed-IPv6-Pool

IPv6 プレフィックスの割り当て元のプール名、例:[ims61]

7

66

認証要求タイプ

TS29.273 および 29.212 に基づく。例:列挙型 [1-3]

7、24

67

再認証要求タイプ

TS29.273 および 29.212 に基づく。例:列挙型 [0-1]

8、14、18

68

Diameter の終了原因

TS29.273 および 29.212 に基づく。例:列挙型 [1-8]

9、13、17

69

QoS クラス識別子

QCI、例:[8]

11、12、15、16

70

IP-CAN タイプ

例:[5 = 3GPP-EPS]

11、12、14

71

イベント トリガー

TS29.212、一連のパイプ区切りトリガーに基づく、例:[1 = QOS_CHANGE]

11 および 12

72

予約済み IE/未使用

73

課金ルール削除

削除された課金ルールの名前、例:文字列 [RTRRule3300]

12

74

課金ルールインストール

インストールされている課金ルールの名前、例:文字列 [RTRRule3300]

11

75

複数サービスインジケータ

TS32.299 に基づく、例:列挙型 [0-1]

15、16、17

76

Multiple Services Credit Control 評価グループ

評価グループの識別子、例:[3300]

15、16、17

77

Multiple Services Credit Control 付与サービスユニット

CC 合計オクテット、例:[524288000]

15

78 ~ 80

予約済み

81

EAP Auth-Session-State

例:STATE_MAINTAINED (0)

24

82

WLAN ユーザー名

例:0311150123456701@ wlan.mnc150。 mcc311.3 gppnetwork.org

24

83

RAT タイプ

例:0 = WLAN

24

84

訪問ネットワーク識別子

例:mnc150.mcc311.3gppnetwork.org

24

85

EAP マスターセッションキー

MSK

24

86

APN 設定

PDN タイプ | サービス = 選択 | ゲートウェイ

24

87 ~ 90

予約済み

91

MAG IP アドレス

MAG IP アドレス

19 および 20

92

LMA IP Address

LMA IP Address

19 および 20

93

IMSI-NAI

例:6311480000021024@nai.epc. mnc480. mcc311.3 gppnetwork.org

19 および 20

94

サービス選択のモビリティオプション

EPS APN名 に設定、3GPP TS 23.003 の形式、例:Customerims

19 および 20

95

ホーム ネットワーク プレフィックス オプション

動的または静的に割り当てられたプレフィックスと、UE に割り当てられた IID

19 および 20

96

IPv4 アドレス要求

アドレス/プレフィックス、例:209.165.200.225/32

19

97

IPv4 アドレス確認応答

ステータス:アドレス/プレフィックス、例:0:209.165.200.225/32

19

98

IPv4 デフォルトルータ

IPv4 アドレス、例:209.165.200.226

19

99

アップリンク GRE キー

16 進数、例:0x004D90CC

19

100

ダウンリンク GRE キー

16 進数、例:0xCC904D00

19

101

課金特性

16 進数、例:0×0A

19

102

課金識別子

16 進数、例:0x5E9BD665

19

103

サービス提供ネットワーク

MCC-MNC

19

104

ベースステーション ID

16 進数、例:001C0001008A

19

105

MEID

10 進数文字列、例:99000044001930

106

バインディングシーケンス番号

バインディング更新および ACK 用の 16 ビット符号なし整数

19

107

Lifetime

バインディングユニットが期限切れと見なされる前の IME を表す 16 ビット符号なし整数。例0x0708

19

108

ハンドオフ インジケータ オプション

HO インジケータ

例0x01 = new attachment

19

109

Access Technology Type(ATT)

例0x09 = eHRPD

19

110

プロキシ バインディング ステータス

BU 処理の状態を示す 8 ビット符号なし整数。

19

111

PCO DNS IPv6 アドレス

DNS IPv6 アドレス、複数の場合の形式 = "Addr1|Addr2"

19

112

PCO DNS IPv4 アドレス

DNS IPv4 アドレス、複数の場合の形式 = "Addr1|Addr2"

19

113

P-CSCF アドレス

P-CSCF IPv6 アドレス、複数の場合の形式 = "Addr1!Addr2"

19

114

バインディング失効ステータス

BRI 処理の結果を示す 8 ビットの符号なし整数。128 未満の値は、成功を示します

20

115

バインディング失効シーケンス番号

BRI および BRA メッセージと一致するシーケンス番号

20

116

失効トリガー

トリガーの UE ごとまたはグローバルな理由を示す 8 ビットの符号なし整数

20

117

失効フラグ

16 進数、例:0x4

20

118 ~ 130

予約済み

131

UE IP アドレス

UE IP アドレス

21、22、23、26

132

SA_INIT の UE UDP ポート

SA_INIT の UE UDP 送信元ポート

21、22、23、26

133

ePDG アドレス

SA_INIT の ePDG IP アドレス

21、22、23、26

134

ePDG ポート

SA_INIT 用の ePDG UDP ポート(例:IKE の場合は 4500)

21、22、23、26

135

イニシエータ SPI

イニシエータ(UE)SPI

21、22、26

136

レスポンダ SPI

レスポンダ(ePDG)SPI

21、22、26

137

トランスフォーム ヘッダー タイプおよび ID

TypeID によりネゴシエートされた値が入力されます。

x|y|z|w|U (Enc/prf/Integrity/Dhg/ESN)

値がネゴシエートされていない場合は、-1 が入力されます。例:IIKE_Auth に PRF は存在しません。

値はこれらのプロトコルの IANA 標準の番号になります。

21、22、26

138

KE DH グループ

Diffie Hellman グループ番号

21、26

139

通知メッセージタイプ

例:NAT_Detection IP タイプ(必要に応じて区切る)は x|y|z^a|b|c と区切られます。この x/y/z はプロシージャ要求で通知され、a/b はプロシージャ応答で通知されます。要求と応答のいずれにも通知がない場合、デリミタ ^ の前または後のいずれかが空白になります。

21、26

140

IDi

識別イニシエータ:RFC822 アドレス、例:0311150123456701@wlan.mnc150. mcc311 3gppnetwork.org

22

141

IDr

識別レスポンダ:IKEv2 FQDN ID、例:apncf.w-apn. mnc150.mcc311. pub。3gppnetwork.org

22

142

TSi

プロトコルタイプ | アドレス範囲 | ポート範囲

(TS が複数ある場合は ^ で区切ることができます)

22

143

TSr

プロトコルタイプ | アドレス範囲 | ポート範囲

(TS が複数ある場合は ^ で区切ることができます)

22

144

EAP メッセージステータスコード

例:SUCCESS

これは、応答の最後の値と見なされます

22、27、28

145

EAP メッセージ ID

EAP メッセージ ID

22、27

146

EAP タイプ

例:AKA (0x17) for ePDG EAP-AKA (0x17)

22、27、28

147

設定済みの属性認証方式

文字列としての共有キー。例:local_method|remote_method(local/remote は PSK/EAP/CERT)。

22

148

IKEv2 設定属性(内部 IP4/IPv6)

例:UE アドレス x^y(x は IPv4、y は IPv6)

22

149

IKEv2_CFG_ ATTRIBUTE_INTERNAL_ IP4_NETMASK

例:255.255.255.255

22

150

IKEv2_CFG_ ATTRIBUTE_ INTERNAL_DNS_ IPV4

x^y^z(x、y、z は IPv4 アドレス)。IKE_Auth_reply で指定可能な最大 3 つのエントリ。

22

151

IKEv2_CFG_ ATTRIBUTE_ INTERNAL_DNS_ IPV6

x^y^z(x、y、z は IPv6 アドレス)。IKE_Auth_reply で指定可能な最大 3 つのエントリ。

この IE はありません。新しい IE を追加する必要があります

22

152

P-CSCF IPv4

x^y^z(x、y、z は IPv4 アドレス)。IKE_Auth_reply で指定可能な最大 3 つのエントリ。

153

P-CSCF IPv6

x^y^z(x、y、z は IPv6 アドレス)。IKE_Auth_reply で指定可能な最大 3 つのエントリ。

22

154

SA プロトコル ID

例:ESP (0x03)

22

155

SA SPI UE

例:0x020000BA

22

156

SA SPI ePDG

SA SPI UE に似ています。この IE はありません。追加する必要があります

157

情報要求タイプ

削除、DPD など。

23

158

IKEv2 通知 - エラーコード

SWu コールフローごとの IKEv2 標準エラーコードおよびカスタマーのカスタムコード:最後に受信/送信された通知エラーコードが更新されました。設定されている場合は Verison のカスタムコード、それ以外の場合は標準コードになります。

21、22、23、26

159 ~ 160

予約済み

161

アドバタイズされた IPv6 プレフィックス

ルータアドバタイズメントの一部としてアドバタイズされた IPv6 プレフィックス

25

162 ~ 170

予約済み

171

着信側 -ステーション ID

SSID に追加された「-」で区切られたオクテット値を使用して、ブリッジまたはアクセスポイントの MAC アドレスを ASCII 形式で保存します。例:mac64-d9-89-43- d4-a0: grp123456789123456789

27、28、30、31

172

Service-Type

ユーザーが要求したサービスのタイプまたは指定されたサービスのタイプを示します。例:02 (Framed)。

27、28、30、31

173

NAS-Port-Type

ユーザーを認証する NAS の物理ポートのタイプを示します。例:19 (Wireless_IEEE_802_11)

27、28、30、31

174

NAS-Port-ID

ユーザーを認証する NAS のポートを識別します。例:10

27、28、30、31

175

NAS-IP-Address

ユーザー認証を要求する NAS の識別用 IP アドレスを示します。例:192.168.15.51

27、28、29、30、31

176

NAS-IPv6-Address

ユーザー認証を要求する NAS の IP アドレスを示します。例:2405:200:816:945::2:ed9e

27、28、29、30、31

177

NAS-Identifier

要求を送信した NAS を識別する文字列を示します。例:samog_wlc

27、28、29、30、31

178

Acct-Session-ID

セッションがログファイルの開始レコードと終了レコードに一致することを示します。

27、28、29、30、31

179

Acct-Multi-Session-ID

ログファイル内の複数の関連セッションをリンクするための一意のアカウンティング ID を示します。相互にリンクされた各セッションの Acct-Session-Id は一意ですが、Acct-Multi-Session-Id は同じです。

27、28、29、30、31

180

NAS-Port

ユーザーを認証する NAS の物理ポート番号を示します。例 1

27、28、30、31

181

Framed-MITU

ユーザーに対して設定する最大伝送ユニット(MTU)を示します。例:1300

27 および 28

182

予約済み

183

Framed-IP-Address

ユーザーに割り当てられているアドレスを示します。例:1,2,3,5

29、30、31

184

Acct-Termination_Cause

セッション終了の原因を示します。例:1(ユーザー要求の場合) 。

29

185

Framed-IPv6-Prefix

ユーザーの IPv6 プレフィックスを示します。例:1:2:3:5::/64 または 1:2:3:5::

29、30、31

186

Tunnel-Type

トンネリングプロトコルを示します。例:14(VLAN の場合)。

27、28、30、31

187

Tunnel-Medium-Type

プロトコル作成の転送メディアを示します。例:06(IEEE-802 の場合)

27、28、30、31

188

Tunnel-Private-Group-ID

指定されたトンネリングセッションのグループ ID

27、28、30、31

189

Acct-Output-Packets

送信されたパケット数。例:20

30、31

190

Acct-Input-Packets

受信されたパケット数。例:24

30、31

191

Acct-Status-Type

ユーザー サービスの開始または終了を示します。例:1(開始)2(停止)。

30、31

192

Acct-Session-Time

ユーザーがサービスを受けた秒数を示します。Acct-Status-Type が Stop に設定されているアカウンティング要求レコードにのみ表示されます。

30、31

193 ~ 205

予約済み

206

Transaction ID

トランザクション ID。例:0x7df10d5d

32、33

207

Client IP Address

アドレス 13.0.0.2 を介してクライアントに割り当てられる IP アドレス

32、33、34

208

要求された IP アドレス

DHCP 要求メッセージでクライアントによって要求された IP アドレス。(DHCP オプション:requested ip addr(50) : 13.0.0.2

33

209

デフォルト GW

デフォルトゲートウェイの IP アドレス例:DHCP オプション - default gateway(03) : 25.8.0.1

32、33

210

Primary DNS Server

プライマリ DNS サーバーの IP アドレス例:DHCP オプション - primary dns server(06) : 49.45.0.1

32、33

211

Secondary DNS Server

セカンダリ DNS サーバーの IP アドレス例:DHCP オプション - secondary dns server(06) : 4.5.6.7

32、33

212

リース時間

リース時間の IP アドレス。例:DHCP オプション - lease time(51) : Infinite / 2000 in seconds

32、33

213

サーバー ID

DHCP サーバー識別子例:DHCP オプション - server identifier(54) : 10.70.150.223

32、33

214

サブネット マスク

サブネットマスクの IP アドレス例:DHCP オプション - subnet mask(01) : 255.255.0.0

32、33

215

エラーメッセージ

例:DHCP Option-message (56) : Invalid requested IP

33、34

216 ~ 220

予約済み


(注)


スキーマ 1 ~ 170 は、ePDG に固有です。スキーマ 1 ~ 170 + 10 CUP スキーマは PGW に固有であり、スキーマ 171 ~ 220 は SaMOG に固有です。


RTT の設定

ここでは、ePDG、P-GW、および SaMOG の RTT 設定情報について説明します。

コールトランザクションを記録および生成するための RTT の設定

RTT がコールトランザクションを記録および生成できるようにするには、次の設定コマンドを使用します。


configure
   context context_name
      [ epdg-service | pgw-service | samog-service ] service_name
         [ no ] reporting-action event-record
end

  • reporting-action event-record :RTT によるイベントレポートを有効にします。

  • no :RTT によるイベントレポートを無効にします。

セッション イベント モジュールでの RTT の設定

次の設定を使用して、ePDG、P-GW、および SaMOG で RTT 機能を設定します。


configure
   context context_name
      session-event-module
         event transfer-mode push primary url URL_address file name file_name | rotation volume volume_size | rotation time rotation_time | compression compression_type | extension extension_type
         event use-harddisk
         event remove-file-after-transfer
         event push-interval interval_time
      end

  • transfer-mode :RTT での転送モードを有効にします。

  • push primary urlURL_address :レコードが転送される外部サーバーの場所を指定します。

  • file name file_name :レコードが保存される RTT ファイル名を指定します。file_name には、1 ~ 31 文字の英数字を指定できます。

  • rotation volume volume_size:RTT ファイルは、このボリュームに基づいて生成されます。51200 ~ 62914560 の整数を入力します。

  • rotation time rotate_time:RTT ファイルは、この時間に基づいて生成されます。30 ~ 86400 秒の整数を入力します。


    (注)


    RTT ファイルは、ローテーションボリュームまたはローテーション時間に基づいて内部的に生成されます。


  • compression:ファイル圧縮タイプを指定します。有効にすると、RTT ファイルが Gzip ファイルとして生成されます。それ以外の場合は、通常のファイルとして生成されます。

  • extensionextension_type:RTT ファイル拡張子(.csv)を指定します。

  • event use-harddisk:RTT ファイル生成用のストレージスペースとしてハードディスクを指定します。

  • event remove-file-after-transfer:ファイルを外部サーバーにプッシュした後に削除する RTT ファイルを指定します。

  • event push-interval:RTT ファイルが外部サーバーに転送されるプッシュ間隔時間を指定します。

モニタリングおよびトラブルシューティング

この項では、この機能をサポートするために show コマンドを使用して監視およびトラブルシューティングする方法について説明します。

show コマンドと出力

この項では、この機能の show コマンドとそれらの出力に関する情報を示します。

show samog-service name

表 1. show samog-service name コマンド出力の説明

フィールド

説明

レポートアクション

イベントの記録

RTT機能が有効になっているかどうかを示します。

show event-record statistics

表 2. show event-record statistics コマンド出力の説明

フィールド

説明

Total Number of Event Records

イベントレコードの合計数(GTPv2 + Diameter + IKE + RA + Radius + DHCP。

GTPv2 Event Records

GTPv2 レコードの合計数。

CSR

CSR(セッション作成要求)イベントの合計数。

CBR

CBR(ベアラー作成要求)イベントの合計数。

DSR

DSR(セッション削除要求)イベントの合計数。

DBR

DBR(ベアラー削除要求)イベントの合計数。

UBR

UBR(ベアラー更新要求)イベントの合計数。

IPV6 RA Event Records

IPV6 RA イベントレコードの合計数。

RA Prefix

RA プレフィックスイベントの総数。

Diameter Event Records

Diameter イベントレコードの合計数(S6b + SWm + STa + Gx + Gy)。

ePDG イベント

IKEv2 Event Records

IKE イベントの総数。

IKE_SA_INIT

IKE_SA_INIT イベントの合計数。

IKE_AUTH

IKE_AUTH イベントの合計数。

IKE_INFORMATION

IKE_INFORMATION イベントの合計数。

CREATE_CHILD_SA

CREATE_ChiLD_SA イベントの合計数。

SaMOG イベント

Radius Auth Event Records

RADIUS 認証イベントレコードの合計数。

Access Req/Challenge

RADIUS 認証アクセス要求のチャレンジイベントレコードの合計数。

Access Req/Accept

RADIUS 認証アクセス要求の承認イベントレコードの合計数。

Disconnect Req

RADIUS 認証切断要求イベントレコードの合計数。

Radius Accounting Event Records

RADIUS アカウンティング イベント レコードの合計数。

Accounting Req from WLC

WLC からの RADIUS アカウンティング イベント レコードの合計数。

Accounting Req to Radius Server

RADIUS サーバーへの RADIUS アカウンティング イベント レコードの合計数。

STa Procedures

STa インターフェイス固有イベントの合計数。

AAR

AAR(AA-Request)イベントの合計数。

RAR

RAR(再承認要求)イベントの合計数。

ASR

ASR (セッション中止要求)イベントの合計数。

STR

STR (セッション終了要求)イベントの合計数。

DER

DER(DE-Request)イベントの合計数。

DHCP Event Records

DHCP イベントレコードの合計数。

Discover/Offer

DHCPv4 検出オファーイベントレコードの合計数。

Release/Ack

DHCPv4 リリース ACK イベントレコードの合計数。

Request/Ack

DHCPv4 要求 ACK イベントレコードの合計数。

バルク統計

この機能の一部として、次のバルク統計が SaMOG スキーマに追加されています。

SaMOG スキーマ

表 3. SaMOG スキーマのバルク統計変数

変数

説明

sess-samog-total-number-event-records

SaMOG セッションイベントレコードの合計数。

sess-samog-total-s2a-event-records

SaMOG S2a イベントレコードの合計数。

sess-samog-total-csr-event-records

SaMOG CSR イベントレコードの合計数。

sess-samog-total-cbr-event-records

SaMOG CBR イベントレコードの合計数。

sess-samog-total-dsr-event-records

SaMOG DSR イベントレコードの合計数。

sess-samog-total-dbr-event-records

SaMOG DBR イベントレコードの合計数。

sess-samog-total-ubr-event-records

SaMOG UBR イベントレコードの合計数。

sess-samog-total-ipv6-ra-event-records

SaMOG IPv6 RA イベントレコードの合計数。

sess-samog-total-ra-prefix-event-records

SaMOG RA プレフィックス イベント レコードの合計数。

sess-samog-total-dhcpv4-event-records

SaMOG DHCPv4 イベントレコードの合計数。

sess-samog-total-dhcpv4-disc-offer-event-records

SaMOG DHCPv4 ディスカバリ オファー イベント レコードの合計数数。

sess-samog-total-dhcpv4-req-ack-event-records

SaMOG DHCPv4 要求の確認応答イベントレコードの合計数。

sess-samog-total-dhcpv4-rel-ack-event-records

SaMOG DHCPv4 リリースの確認応答イベントレコードの合計数。

sess-samog-total-rad-auth-event-records

SaMOG RADIUS 認証イベントレコードの合計数。

sess-samog-total-rad-auth-acc-req-chal-event-records

SaMOG RADIUS 認証アクセス要求のチャレンジイベントレコードの合計数。

sess-samog-total-rad-auth-acc-req-acpt-event-records

SaMOG RADIUS 認証アクセス要求が承認されたイベントレコードの合計数。

sess-samog-total-rad-auth-disc-req-event-records

SaMOG RADIUS 認証切断要求イベントレコードの合計数。

sess-samog-total-rad-acct-event-records

SaMOG RADIUS アカウンティング イベント レコードの合計数。

sess-samog-total-rad-acct-wlc-event-records

ワイヤレス LAN コントローラからの SaMOG RADIUS アカウンティング イベント レコードの合計数。

aaa-samog-total-rad-acct-aaa-event-records

AAA に送られた SaMOG RADIUS アカウンティング イベント レコードの合計数。

aaa-samog-total-sta-event-records

SaMOG STa イベントレコードの合計数。

aaa-samog-total-sta-aar-event-records

SaMOG STa AAR イベントレコードの合計数。

aaa-samog-total-sta-der-event-records

SaMOG STa DER イベントレコードの合計数。

aaa-samog-total-sta-asr-event-records

SaMOG STa ASR イベントレコードの合計数。

aaa-samog-total-sta-rar-event-records

SaMOG STa RAR イベントレコードの合計数。

aaa-samog-total-sta-str-event-records

SaMOG STa STR イベントレコードの合計数。
