ベアラー更新要求および応答

機能の概要と変更履歴

要約データ

表 1. 要約データ

該当製品または機能エリア

cnSGW-C

該当プラットフォーム

SMI

機能のデフォルト設定

有効、常時オン

関連資料

該当なし

マニュアルの変更履歴

表 2. マニュアルの変更履歴

改訂の詳細

リリース

最初の導入。

2020.04

機能説明

このリリースでは、cnSGW-C は、PGW から MME への更新ベアラー要求（TFT の変更、QCI の変更、または APB - AMBR の変更を含むことができる）のリレーのみをサポートします。MME は cnSGW-C に応答を送信すると、更新ベアラー応答を PGW に向けてリレーします。

このリリースでは、ユーザープレーンへのシグナリングはサポートされていません。

標準準拠

Update Bearer Request および Response Support 機能は、次の標準に準拠しています。

  • 3GPP TS 23.401

  • 3GPP TS 23.214

  • 3GPP TS 29.274

  • 3GPP TS 29.244

機能の仕組み

ここでは、この機能の仕組みを説明します。

コール フロー

ここでは、Update Bearer Request および Response 機能の主要なコールフローについて説明します。

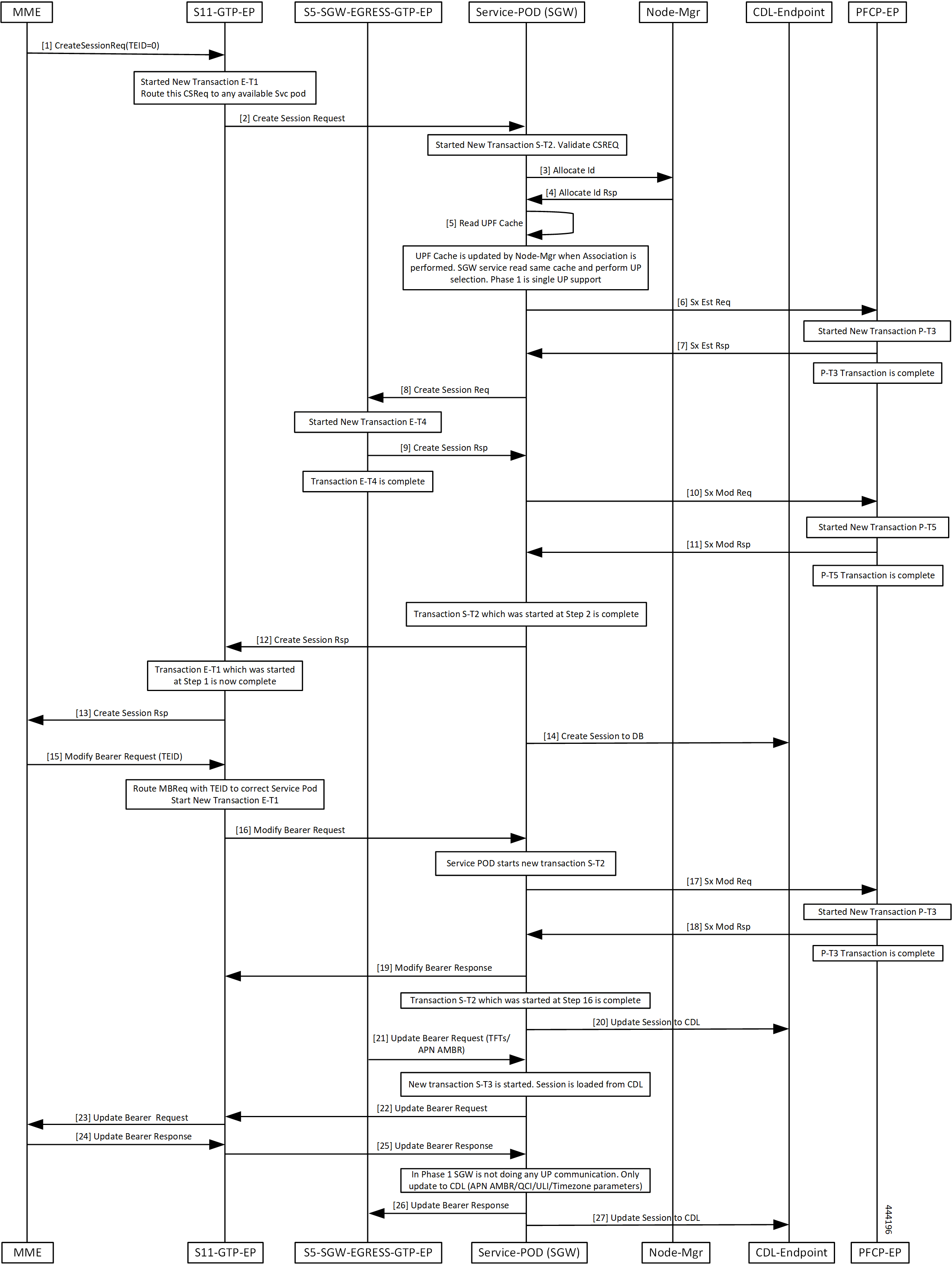

図 1. UP シグナリングなしの Bearer Request/Response コールフロー
表 3. UP シグナリングなしの Bearer Request/Response コールフローの説明

ステップ

説明

1

MME が TEID 値がゼロの Create Session Req を S11-GTP-EP に送信します。

2

トランザクション E-T1 が開始しました。

S11-GTP-EP が Create Session Req を SGW サービスポッドに送信します。

3、4

トランザクション S-T2 が開始しました。

SGW サービスポッドが割り当て ID を Node-Mgr に送信し、応答を受信します。

5、6、7

SGW サービスポッドが Node-Mgr で更新された UPF キャッシュを読み取り、UPF 選択を実行します。

SGW サービスポッドが Sx Est Req を PFCP-EP に送信します。

トランザクション P-T3 が開始しました。

SGW サービスポッドが PFCP-EP から Sx Est Rsp を受信します。

8、9

トランザクション P-T3 が完了しました。

SGW サービスポッドが Create Session Req を S5-SGW-EGRESS-GTP-EP に送信します。

トランザクション E-T4 が開始しました。

SGW サービスポッドが S5-SGW-EGRESS-GTP-EP から Create Session Rsp を受信します。

10、11、12

トランザクション E-T4 が完了しました。

SGW サービスポッドが Sx Mod Req を PFCP-EP に送信します。

トランザクション P-T5 が開始しました。

SGW サービスポッドが PFCP-EP から Sx Mod Rsp を受信します。

12

トランザクション S-T2 と P-T5 が完了しました。

SGW サービスポッドが Create Session Rsp を S11-GTP-EP に送信します。

13

トランザクション E-T1 が完了しました。

S11-GTP-EP が Create Session Rsp を MME に送信します。

14

SGW サービスポッドが Create Session を DB に送信します。

15

MME が TEID 値とともに Modify Bearer Req を S11-GTP-EP に送信します。

16

S11-GTP-EP が TEID とともに MBReq を正確な SGW サービスポッドにルーティングします。

S11-GTP-EP が Modify Bearer Request を SGW サービスポッドに送信します。

17

トランザクション S-T2 が完了しました。

SGW サービスポッドが Sx Mod Req を PFCP-EP に送信します。

18

トランザクション P-T3 が開始しました。

SGW サービスポッドが PFCP-EP から Sx Mod Rsp を受信します。

19

トランザクション P-T3 が完了しました。

SGW サービスポッドが Sx Mod Rsp を S11-GTP-EP に送信します。

20

トランザクション S-T2 が完了しました。

SGW サービスポッドが更新セッションを CDL に送信します。

21

S5-SGW-EGRESS-GTP-EP が TFT および APN AMBR とともに Update Bearer Request を SGW サービスポッドに送信します。

22、23

トランザクション S-T3 が完了しました。

SGW サービスポッドが Update Bearer Request を S11-GTP-EP に送信します。

S11-GTP-EP が Update Bearer Request を MME に転送します。

24、25

MME が Update Bearer Rsp を S11-GTP-EP に送信します。

S11-GTP-EP が Update Bearer Rsp を SGW サービスポッドに転送します。

26

SGW サービスポッドが Update Bearer Rsp を S5-SGW-EGRESS-GTP-EP に転送します。

27

SGW サービスポッドが更新セッションを CDL に送信します。
