サブスクライバ要求のクリア

機能の概要と変更履歴

要約データ

表 1. 要約データ

該当製品または機能エリア

cnSGW-C

該当プラットフォーム

SMI

機能のデフォルト設定

有効、常時オン

関連資料

該当なし

マニュアルの変更履歴

表 2. マニュアルの変更履歴

改訂の詳細

リリース

最初の導入。

2020.04

機能説明

cnSGW-C はサブスクライバのクリアまたは Ops センターからの PDN 要求を処理します。

サブスクライバのクリア要求は、ローカル消去およびリモートシグナリングの手順を使用して、特定の IMSI またはすべての IMSI のサブスクライバの管理クリアを開始します。

OAM クエリに基づいて、cnSGW-C は REST-EP で加入者通知メッセージを受信し、SGW サービスに向けて加入者要求のクリアメッセージをトリガします。

標準準拠

この機能は、次の標準仕様に準拠しています。

  • 3GPP TS 23.401「General Packet Radio Service (GPRS) enhancements for Evolved Universal Terrestrial Radio Access Network (E-UTRAN) access」

  • 3GPP TS 23.214「Architecture enhancements for control and user plane separation of EPC nodes」

  • 3GPP TS 29.274「3GPP Evolved Packet System (EPS); Evolved General Packet Radio Service (GPRS) Tunnelling Protocol for Control plane (GTPv2-C); Stage 3」

  • 3GPP TS 29.244「Interface between the Control Plane and the User Plane nodes」

機能の仕組み

ここでは、この機能の仕組みを説明します。

cnSGW-C は、管理者が開始した、消去オプションが「true」の削除要求を受信すると、ユーザープレーンへの Sx シグナリングを開始し、次のメッセージを交換します。

  1. SGW がユーザープレーンに Sx セッション削除要求を送信します。

  2. ユーザープレーンが Sx セッション削除応答を SGW に送信します。

cnSGW-C は、消去オプションが「false」の削除要求を受信すると、ユーザープレーンへの Sx シグナリングと MME および PGW への GTP-C シグナリングを実行します。cnSGW-C は、ユーザープレーン、MME、および PGW と次のメッセージを交換します。

  1. SGW が Sx セッション変更要求をユーザープレーンに送信します。

  2. ユーザープレーンが Sx セッション変更応答を SGW に送信します。

  3. SGW が MME にベアラー作成要求を送信します。

  4. SGW が PGW にセッション削除要求を送信します。

  5. MME が SGW にベアラー削除応答を送信します。

  6. PGW が SGW にセッション削除応答を送信します。

  7. SGW が Sx セッション削除要求をユーザープレーンに送信します。

  8. ユーザープレーンが Sx セッション削除応答を SGW に送信します。

cnSGW-C がセッション削除要求を PGW に送信し、ベアラー削除要求を MME に送信します。両方のリモートピアからの応答を受信した後、cnSGW-C はユーザープレーンに Sx セッション削除要求を送信してセッションをクリアします。

サポートされる clear コマンド

cnSGW-C は、次の clear コマンドをサポートしています。

表 3. サポートされる clear コマンド

サポートされる clear コマンドオプション

GTP-C シグナリング（MME/PGW 向け）

Sx シグナリング（UP 向け）

影響（サブスクライバ/PDN）

clear sub all

clear sub all purge false

対応

対応

すべてのサブスクライバ
clear sub all purge true

非対応

対応

すべてのサブスクライバ

  • clear sub namespace sgw imsi imsi_val

  • clear sub namespace sgw imsiimsi_valpurge false

対応

対応

IMSI が imsi_valのサブスクライバ

clear sub namespace sgw imsiimsi_valpurge true

非対応

対応

IMSI が imsi_valのサブスクライバ

clear sub namespace sgw imsiimsi_valebiebi_value

対応

対応

IMSI が imsi_val で、デフォルトの ebi が ebi_value の PDN

コール フロー

ここでは、この機能の主要なコールフローについて説明します。

クリア PDN コールフロー

ここでは、クリア PDN コールフローについて説明します。

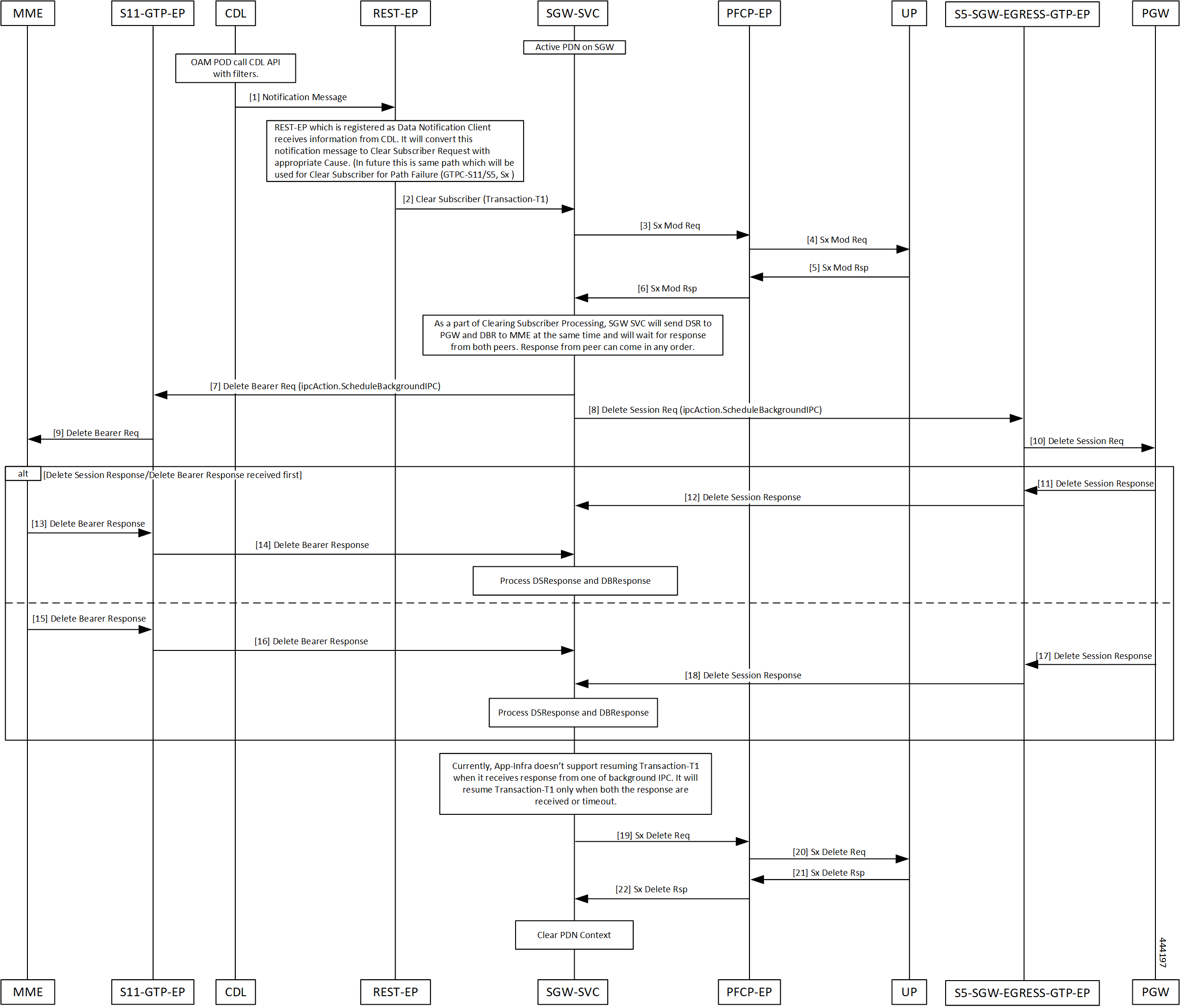

図 1. クリア PDN コールフロー
表 4. クリア PDN コールフローの説明

ステップ

説明

1

OAM ポッドは、フィルタを使用して CDL API を呼び出します。

CDL は REST EP に通知メッセージを送信します。

2

REST-EP はこのメッセージを原因とともにサブスクライバのクリア要求に変換し、サブスクライバのクリアを SGW サービスポッドに送信します。

トランザクション T1 が開始されます。

3 ～ 6

SGW サービスポッドが PFCP-EP を介して UPF に Sx 変更要求を送信します。

SGW サービスポッドは PFCP-EP を介して UPF から Sx 変更応答を受信します。

7

SGW-Service ポッドが S11-GTP-EP にベアラー削除要求を送信します。

8

SGW サービスポッドが S5-SGW-EGRESS-GTP-EP にセッション削除要求を送信します。

9

S11-GTP-EP が MME にベアラー削除要求を送信します。

10 ～ 12

S5-SGW-EGRESS-GTP-EP がセッション削除要求を PGW に送信します。

PGW が S5-SGW-EGRESS-GTP-EP にセッション削除応答を送信します。

S5-SGW-EGRESS-GTP-EP はこの要求を SGW サービスポッドに転送します。

13-16

MME が S11-GTP-EP にベアラー削除応答を送信します。

S11-GTP-EP が SGW サービスポッドに転送します。

17、18

PGW が S5-SGW-EGRESS-GTP-EP にセッション削除応答を送信します。

S5-SGW-EGRESS-GTP-EP はこの要求を SGW サービスポッドに転送します。

19 ～ 22

SGW サービスポッドが Sx 削除要求を PFCP-EP に送信します。

PFCP-EP は要求を UPF に転送します。

UPF は Sx 削除応答を PFCP-EP に送信し、PFCP-EP は SGW サービスポッドに転送します。
