cnSGW-C は Kubernetes クラスタ戦略に基づいて構築されており、コンテナ化、高可用性、拡張性、モジュラ性、および展開の容易さというネイティブの概念を採用しています。cnSGW-C は、Kubernetes が提供するポッドやサービスなどのコンポーネントを使用します。

展開環境に応じて、cnSGW-C は、設定した仮想マシン（VM）にポッドを展開します。ポッドは、ポッド内通信を担当するサービスによって動作します。ポッドをホストするマシンに障害が発生した場合、またはネットワークの中断が発生した場合、ポッドは終了または削除されます。ただし、この状況は一時的なものであり、Kubernetes は新しいポッドを作成して無効なポッドを置き換えます。

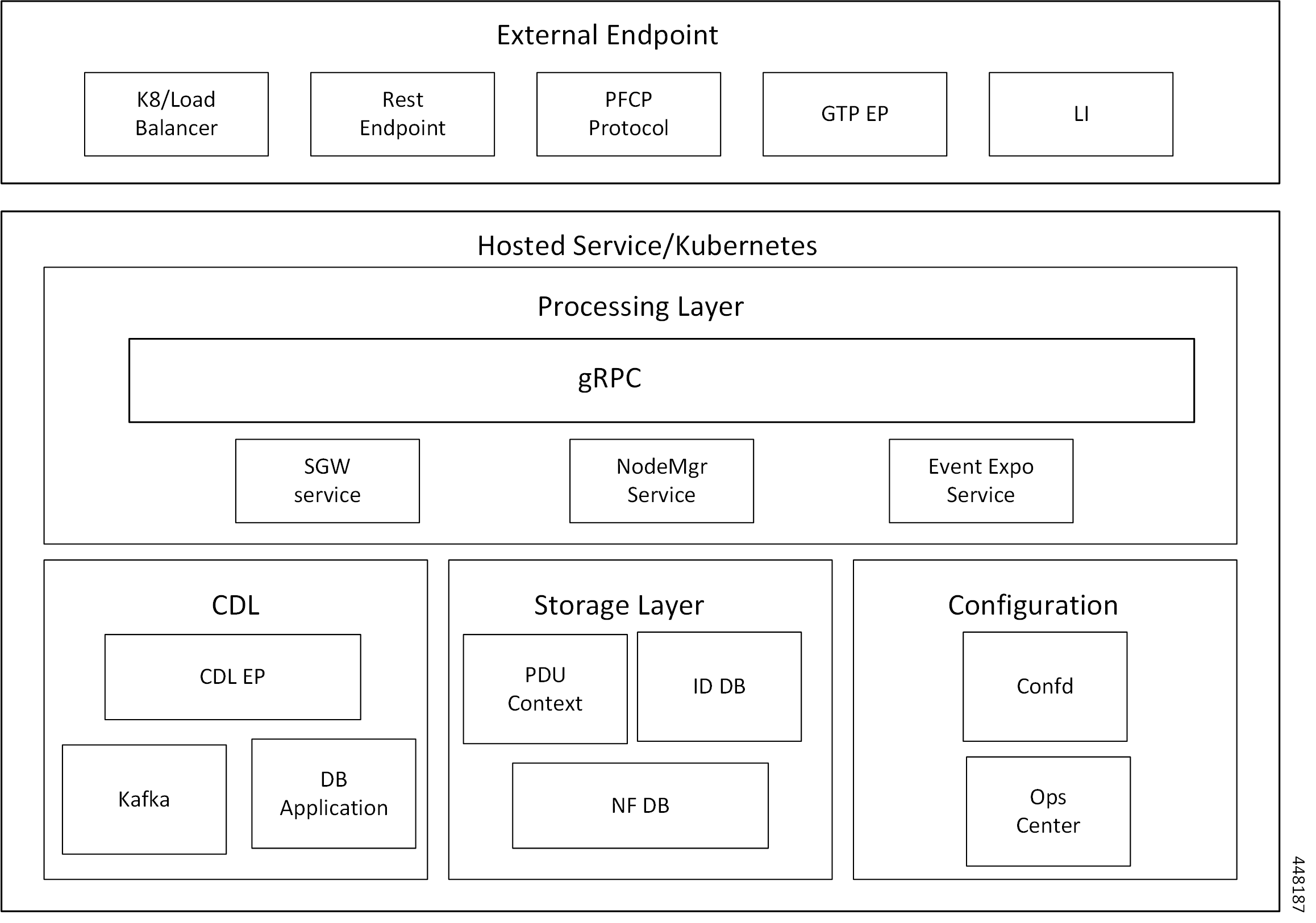

次のワークフローは、以下に関する概要レベルの情報を示しています。

• ホストマシン

• 関連するポッドとサービス

• ポッド間の相互作用

表現は、使用している展開インフラストラクチャによって異なる場合があります。

Kubernetes の展開には、クラスタ内の Kubernetes リソースを管理するための kubectl コマンドラインツールが含まれています。ポッド、ノード、およびサービスを管理できます。

Kubernetes の概念に関する一般的な情報については、Kubernetes のドキュメントを参照してください。

ここでは、ポッドをノードに関連付ける方法について説明します。

クラスタを設定したら、ラベルを使用してポッドをノードに関連付けることができます。この関連付けにより、キーと値のペアに基づいて、ポッドを適切なノードに展開できます。

ポッドのラベルは、展開する必要があるノードを識別し、サービスを実行するために必要です。たとえば、必要なキーと値のペアを使用してプロトコル層のラベルを設定すると、そのキーと値のペアに一致するノードにポッドが展開されます。

1. ラベルを使用してポッドをノードに関連付けるには、次の設定を使用します。

   config
    k8
      label
        cdl-layer
          key key_value
          value value
        oam-layer
          key key_value
          value value
        protocol-layer
          key key_value
          value value
        service-layer
          key key_value
          value value
          end

注：

• ラベルを設定しない場合、cnSGW-C ではデフォルトのキーと値のペアを含むラベルが想定されます。

  • label { cdl-layer { key key_value | value value } ：CDL のキーと値のペアを設定します。

  • oam-layer { key key_value | value value } ：OAM 層のキーと値のペアを設定します。

  • protocol-layer { key key_value | value value } ：プロトコル層のキーと値のペアを設定します。

  • service-layer { key key_value | value value } ：サービス層のキーと値のペアを設定します。

サービスに追加のポッドが必要な場合、cnSGW-C はポッドを作成して展開します。展開内で使用可能なポッドのリストは、cnSGW-C Ops Center で確認できます。

マスターノードから kubectl コマンドを実行して、Kubernetes リソースを管理できます。
