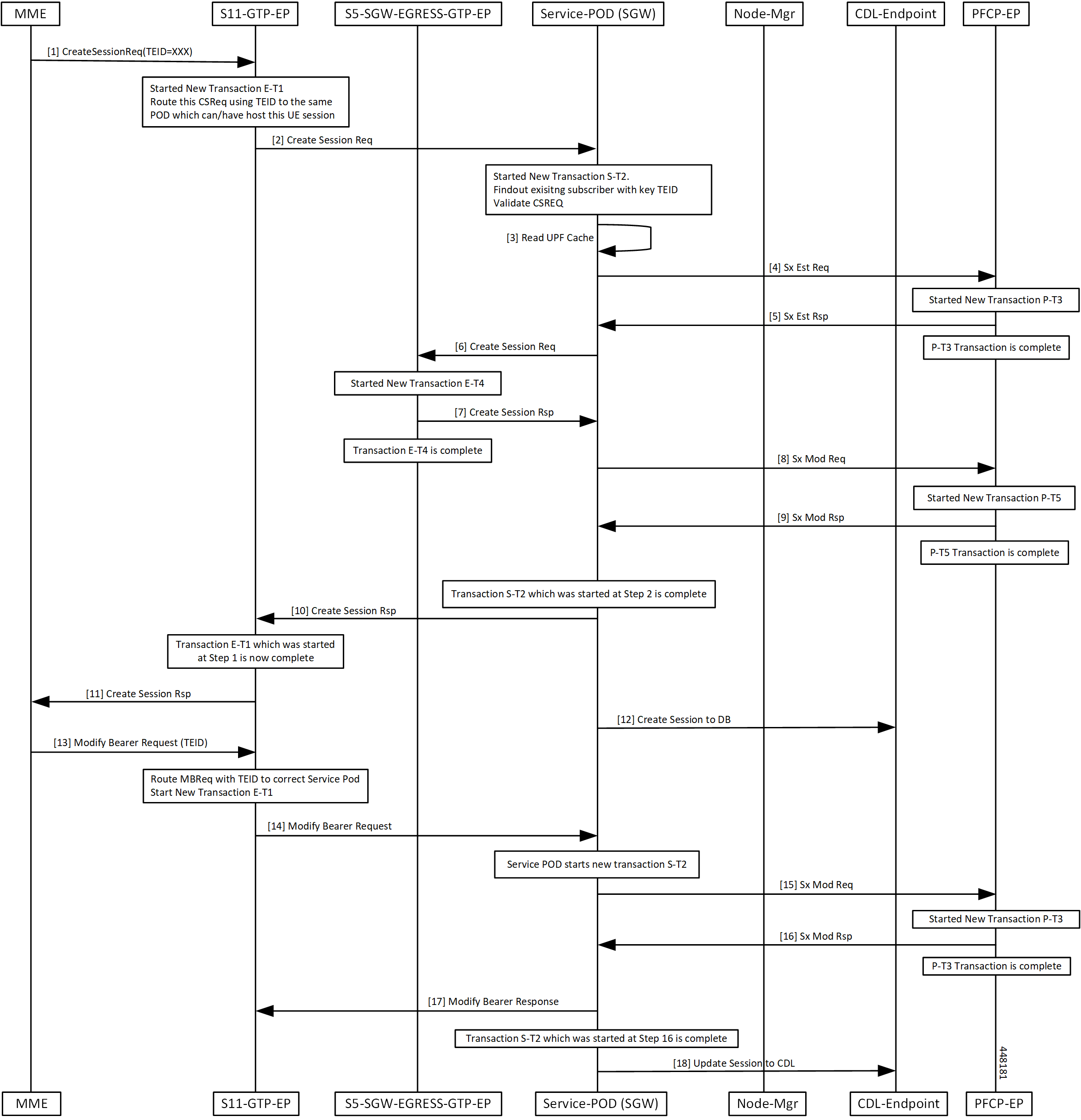

1

MME が新しい PDN 接続の Create Session Request を、ゼロ以外の TEID を使用して S11-GTP-EP に送信します。

2

E-T1 トランザクションが開始しました。

S11-GTP-EP が受信した UDP メッセージを復号化し、メッセージを gGRPC メッセージに変換します。IMSI 値に基づいて、UE セッションを処理するそれぞれの SGW サービスポッドにメッセージが転送されます。

SGW サービスポッドが S11-GTP-EP から Create Session Request を受信します。

3

S-T2 トランザクションが開始しました。

SGW サービスポッドがローカル入力 TEID に基づいてサブスクライバコンテキストを検索し、Create Session Request のコンテンツを検証して PDN とサブスクライバ情報を更新します。

SGW サービスポッドが UPF キャッシュを読み取り、選択された UPF を提供します。

4

SGW サービスポッドが Sx Establishment Request を PFCP-EP に送信します。

5

P-T3 トランザクションが開始しました。

PFCP-EP が Sx Establishment Response を SGW サービスポッドに送信します。

6

P-T3 トランザクションが完了しました。

SGW サービスポッドが S11-U および S5-U TEID の詳細を使用して、Create Session Request を S5-SGW-EGRESS-GTP-EP に送信します。

7

E-T4 トランザクションが開始しました。

Create Session Response が検証され、S5-U リモート TEID が PDN で更新されます。

S5-SGW-EGRESS-GTP-EP が Create Session Response を SGW サービスポッドに送信します。

8

E-T4 トランザクションが完了しました。

SGW サービスポッドが Sx Modify Request を PFCP-EP に送信します。

9

P-T5 トランザクションが開始しました。

PFCP-EP が、タイマー T5 の期限切れ時に Sx Modify Response を SGW サービスポッドに送信します。

10

P-T5 および S-T2 トランザクションが完了しました。

GTP-EP が SGW サービスポッドから Create Session Response を受信します。

11

E-T1 トランザクションが完了しました。

MME が S11-GTP-EP から Create Session Response を受信します。

12

SGW サービスポッドが、CDL エンドポイント（データベース）で作成されたセッションを新しい PDN 情報で更新します。

13

MME が TEID を使用して Modify Bearer Request を S11-GTP-EP に送信します。

14

E-T1 トランザクションが開始しました。

S11-GTP-EP が Modify Bearer Request を SGW サービスポッドにルーティングします。

S11-GTP-EP が Modify Bearer Request を SGW サービスポッドに送信します。

15

S-T2 トランザクションが開始しました。

SGW サービスポッドが、タイマー S-T2 の期限切れ時に Sx Modify Request を PFCP-EP ポッドに送信します。

16

P-T3 トランザクションが開始しました。

PFCP-EP が、タイマー T3 の期限切れ時に Sx Modify Response を SGW サービスポッドに送信します。

17

R-T3 トランザクションが完了しました。

SGW サービスポッドが Modify Bearer Response を MME に送信します。

S-T2 トランザクションが完了しました。

SGW サービスポッドが更新セッションを CDL エンドポイントに送信します。

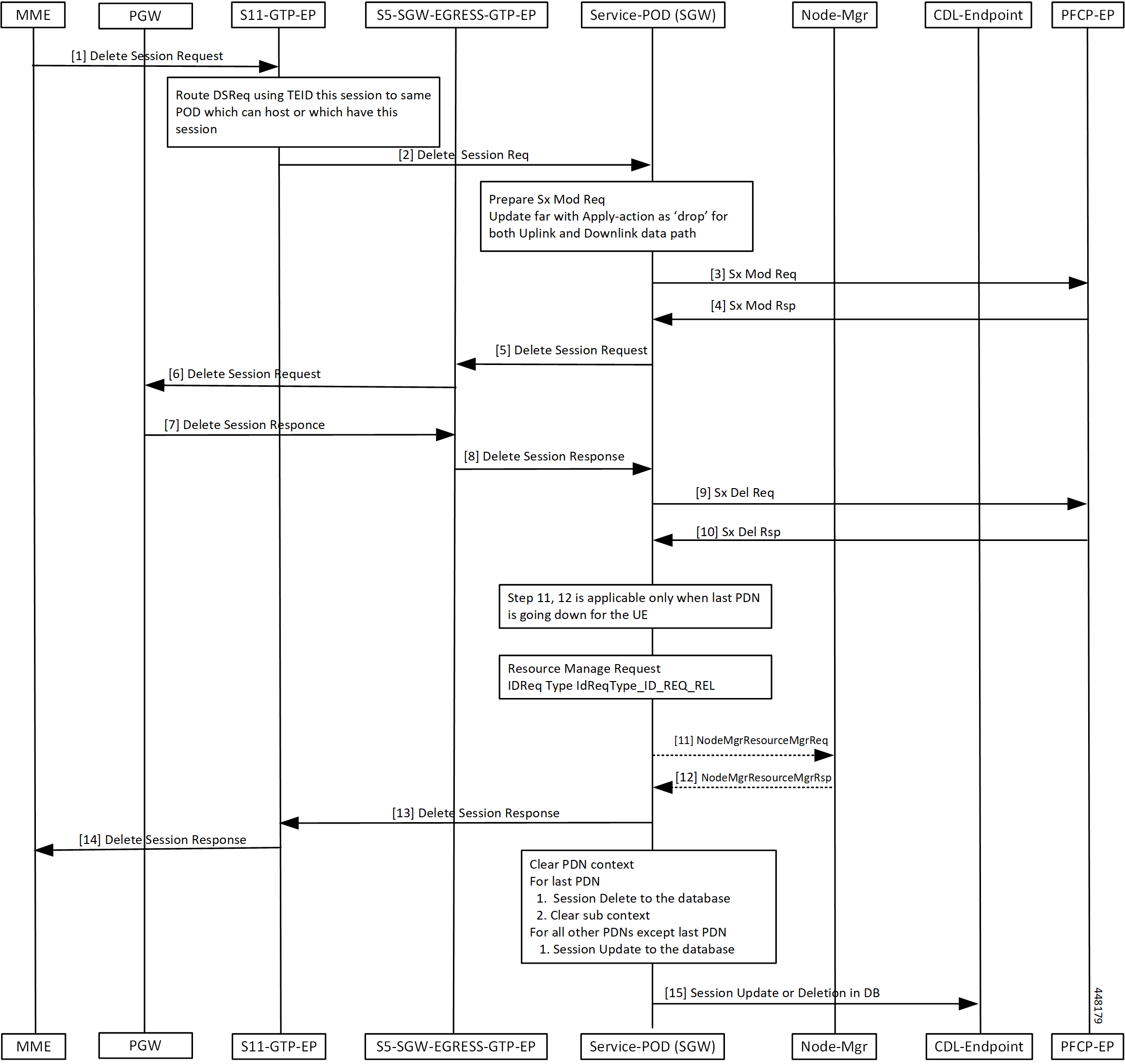

1

MME が、他の PDN 切断について、セッション削除要求を S11-GTP-EP に送信します。

2

GTP-EP が受信した UDP メッセージを復号化し、メッセージを gRPC メッセージに変換します。

TEID 値に基づいて、gRPC メッセージが、UE セッションを処理できる SGW サービスポッドに転送されます。

3

SGW サービスポッドが、ローカル入力 TEID に従ってサブスクライバコンテキスト情報を検索します。

SGW サービスポッドが、セッション削除要求の内容を検証します。SGW サービスポッドが、適用アクションを DROP として PFCP-EP に Sx Modify Request を送信し、SGW-U でアップリンクまたはダウンリンクパケットをドロップします。

4

PFCP-EP が Sx Modify Response を SGW サービスポッドに送信します。

5

SGW サービスポッドは、セッション削除要求を S5-SGW-EGRESS-GTP-EP に転送します。

6

S5-SGW-EGRESS-GTP-EP が、UDP プロキシを介してセッション削除要求を PGW に転送します。

7

PGW が S5-SGW-EGRESS-GTP-EP にセッション削除応答を送信します。

8

S5-SGW-EGRESS-GTP-EP がセッション削除要求を SGW サービスポッドに転送します。

9

SGW サービスポッドがセッションの削除応答を検証し、Sx 削除要求を PFCP-EP に送信します。

10

SGW サービスポッドが、PFCP-EP から Sx セッション削除要求を受信します。

11

最後の PDN では、SGW サービスポッドが ID リリースの NodeMgrResourceManager 要求をノードマネージャに送信します。

12

ノードマネージャが ID をリリースし、確認応答を SGW サービスポッドに送信します。

13

SGW サービスポッドがセッション削除応答を S11-GTP-EP に送信します。

14

S11-GTP-EP がセッション削除応答を MME に転送します。

15

SGW サービスポッド

• 最後の PDN 以外の PDN 情報を削除するために、データベース内のセッションを更新します。

• 最後の PDN のデータベースにセッション削除メッセージを送信します。

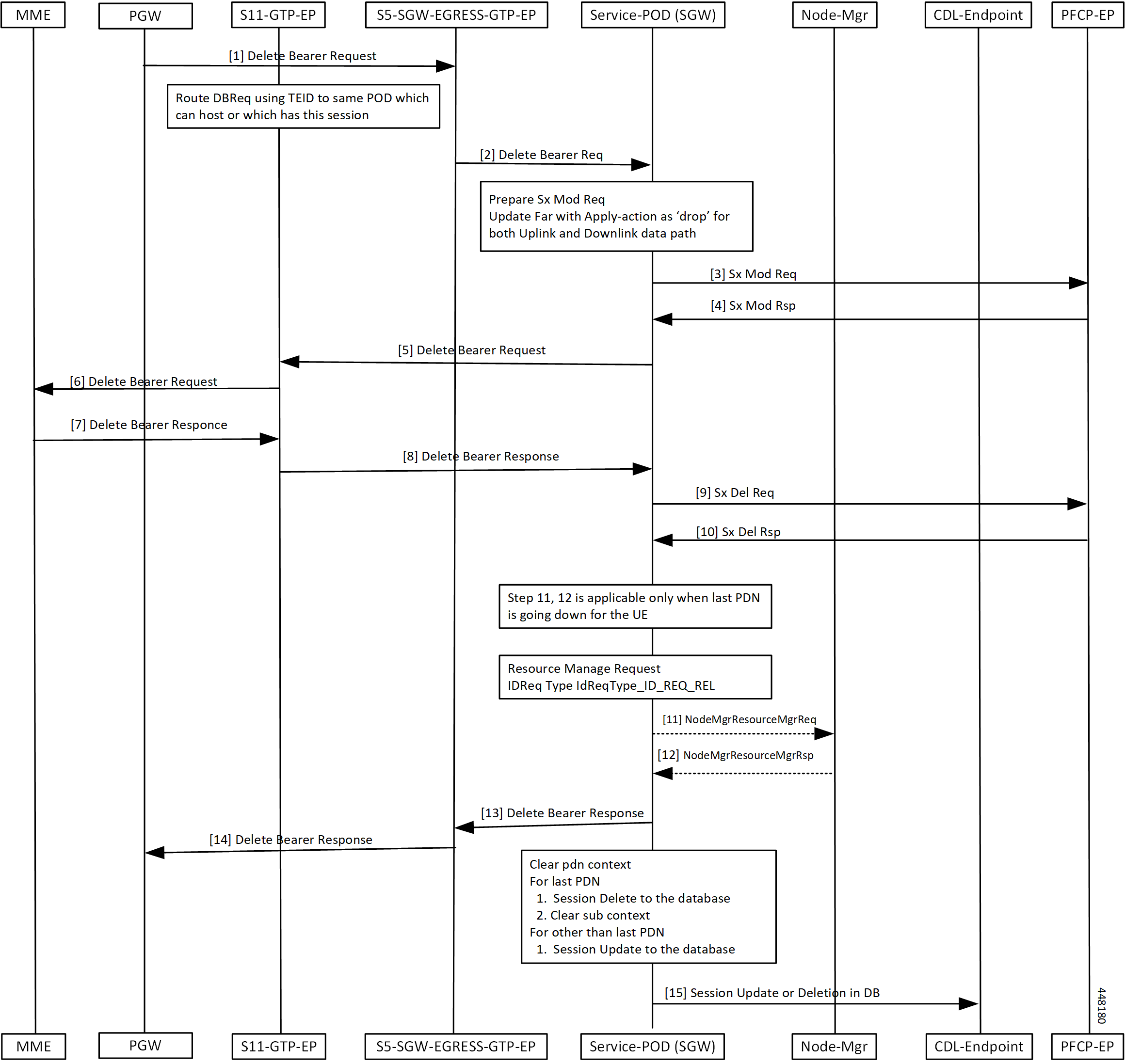

1

PGW が、他の PDN Disconnect に対して、Delete Bearer Request を S11-GTP-EP に送信します。

2

GTP-EP が受信した UDP メッセージを復号化し、メッセージを gRPC メッセージに変換します。

TEID 値に基づいて、UE セッションを処理できる SGW サービスポッドに gRPC メッセージが転送されます。

3

SGW サービスポッドが、ローカル入力 TEID に従ってサブスクライバコンテキスト情報を検索します。

SGW サービスポッドが Delete Bearer Request の内容を検証します。SGW サービスポッドが、適用アクションを DROP として Sx Modify Request を PFCP-EP に送信し、SGW-U でアップリンクまたはダウンリンクパケットをドロップします。

4

PFCP-EP が Sx Modify Response を SGW サービスポッドに送信します。

5

SGW サービスポッドが Delete Bearer Request を S5-SGW-EGRESS-GTP-EP に転送します。

6

S5-SGW-EGRESS-GTP-EP が UDP プロキシを介して Delete Bearer Request を PGW に転送します。

7

PGW が Delete Bearer Response を S5-SGW-EGRESS-GTP-EP に送信します。

8

S5-SGW-EGRESS-GTP-EP が Delete Bearer Response を SGW サービスポッドに転送します。

9

SGW サービスポッドが Delete Bearer Response を検証し、Sx Delete Request を PFCP-EP に送信します。

10

SGW サービスポッドが PFCP-EP から Sx Delete Bearer Response を受信します。

11

最後の PDN では、SGW サービスポッドが ID リリースの NodeMgrResourceManager 要求をノードマネージャに送信します。

12

ノードマネージャが ID をリリースし、確認応答を SGW サービスポッドに送信します。

13

SGW サービスポッドが Delete Bearer Response を S11-GTP-EP に送信します。

14

S11-GTP-EP が Delete Bearer Response を MME に転送します。

15

SGW サービスポッド

• 最後の PDN 以外の PDN 情報を削除するために、データベース内のベアラーを更新します。

• 最後の PDN のデータベースに Delete Bearer メッセージを送信します。
