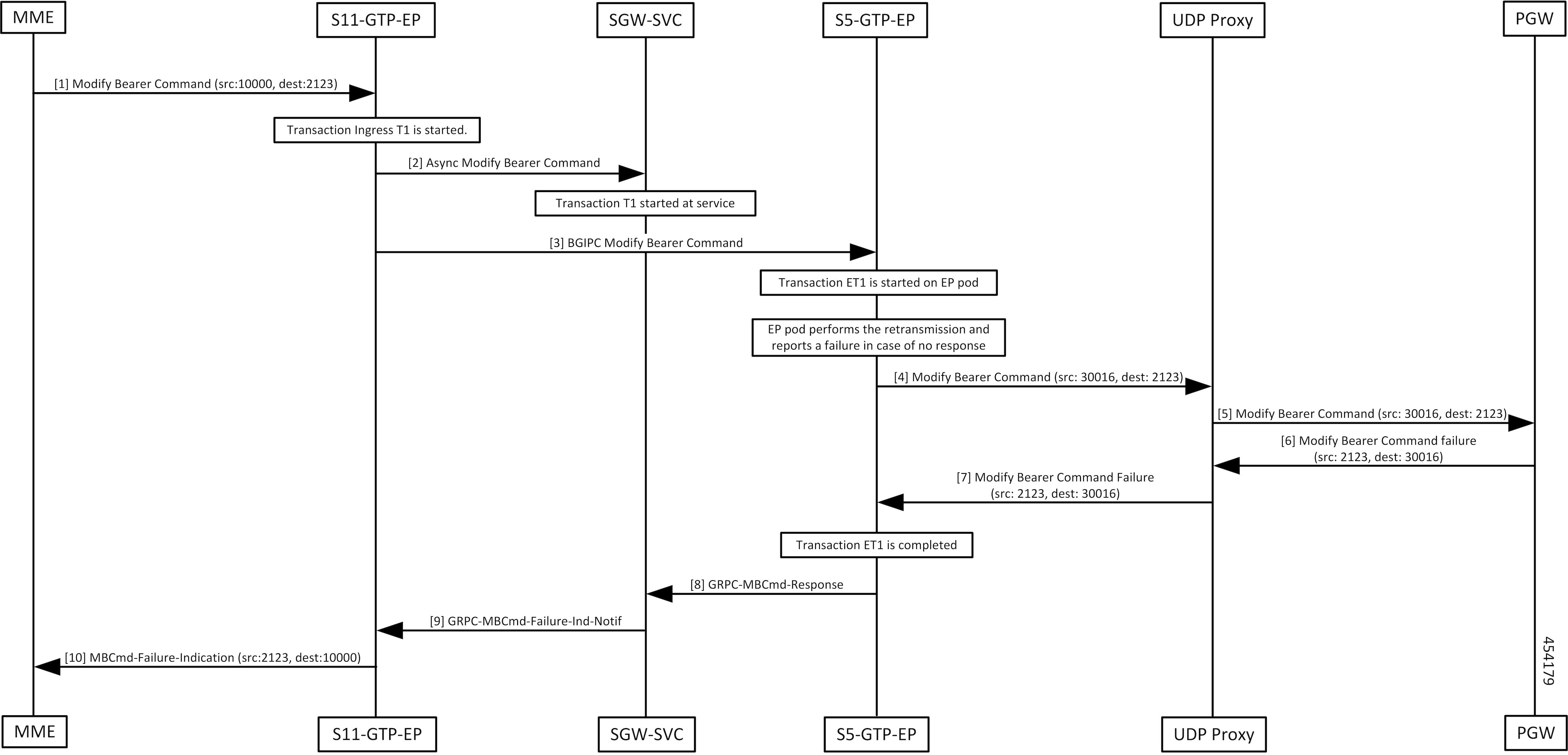

1

MME が Modify Bearer Command を S11 GTPC-EP ポッドに送信します。

2

GTPC-EP ポッドが ASYNC Modify Bearer Command を SGW-SVC ポッドに送信します。

3

SGW-SVC ポッドが Modify Bearer Command を PGW に転送します。応答のために MBC_info を PDN に保存します。

4

GTPC-EP ポッドが再送信を実行します。応答がない場合、ポッドが Modify Bearer Command Failure Indication をSGW-SVC ポッドに送信します。

5

UDP プロキシが Modify Bearer Command 要求を PGW に送信します。

6

MBCFI が S5 GTPC-EP ポッドで受信され、SGW-SVC ポッドに転送されます。

7

UDP プロキシが Modify Bearer Command の失敗の詳細を S5-GTP-EP に送信します。

8

S5-GTP-EP が GRPC Modify Bearer Command Response を SGW-SVC に送信します。

9

SGW-SVC が GRPC Modify Bearer Command の失敗通知を S11-GTP-EP に送信します。

10

SGW-SVC ポッドが MBCFI を処理し、保存された MBC_Info を含む応答を MME に転送します。

1

MME がベアラー変更コマンドを S11-UDP-Proxy に送信します。

2

S11-UDP-Proxy がベアラー変更コマンドを S11-GTP-EP に転送します。

3

S11-GTP-EP ポッドが非同期ベアラー変更コマンドを SGW-SVC ポッドに送信します。

SGW-SVC ポッドがベアラー変更コマンドを PGW に転送します。応答用に PDN に MBC_info を保存します。

4

S11-GTP-EP ポッドが再送信を実行します。応答がない場合、ポッドはベアラー変更コマンド障害表示（MBCFI）を S5-GTP-EP ポッドに送信します。

5

S5-GTP-EP がベアラー削除コマンドを S5-UDP-Proxy に送信します。

6

S5-UDP-Proxy がベアラー変更コマンドを PGW に転送します。

7

PGW が S5-UDP-Proxy にベアラー更新要求を送信します。

8

S5-UDP-Proxy がベアラー更新要求（送信元：2123、宛先：30016）を S5-GTP-EP に送信します。

9

S5-GTP-EP ポッドが MBCmd-FailureIndication を SGW-SVC ポッドに送信し、トランザクションを終了します。

内部トランザクションの後、GRPC ベアラー更新要求が SGW-SVC ポッドに送信されます。

10

S5-GTP-EP が ET2 を開始します。

11

S5-GTP-EP が GRPC ベアラー更新要求を SGW-SVC ポッドに送信します。

12

SGW-SVC ポッドがベアラー更新要求を処理し、保存された MBC_Info を消費して S11-GTP-EP にベアラー更新要求を送信します。

13

S11-GTP-EP が S11-UDP-Proxy にベアラー更新要求を送信します。

14

S11-UDP-Proxy がベアラー更新要求を MME に転送します。

15

MME が SGW-SVC ポッドにベアラー更新応答を送信します。

16

S11-UDP-Proxy がベアラー更新応答を処理し、SGW-SVC ポッドに送信します。

17

SGW-SVC ポッドがベアラー更新応答を S5-GTP-EP ポッドに転送します。

18

S5-GTP-EP ポッドがベアラー削除応答を S5-UDP-Proxy に送信します。

19

S5-UDP-Proxy がベアラー削除応答を PGW に送信します。

1

MME が S11-GTP-EP ポッドにベアラー削除コマンドを送信します。

2

S11-GTP-EP ポッドが、ASYNC ベアラー削除コマンドを SGW-SVC ポッドに送信します。

3

SGW-SVC ポッドが、ベアラー削除コマンドを PGW に転送します。応答のために PDN に DBC_info を保存します。

EP ポッドが再送信を実行します。応答がない場合、ポッドはベアラー削除コマンドの失敗表示（DBCFI）を SGW-SVC ポッドに送信します。

4

S5-GTP-EP が、UDP プロキシにベアラー削除コマンドを送信します。

5

UDP プロキシが、ベアラー削除コマンドを PGW に転送します。

6

PGW が UDP プロキシにベアラーベアラー削除コマンドの失敗を送信します。

DBFCI は S5 GTPC-EP ポッドで受信され、SGW-SVC ポッドに転送されます。

7

UDP プロキシが、ベアラー削除コマンドの失敗を S5-GTP-EP に転送します。

8

S5-GTP-EP が、GRPC ベアラー削除コマンド応答を SGW-SVC に送信します。

9

SGW-SVC ポッドは、GRPC-DBCmd-Failure-Ind-Notif を S11-GTP-EP に送信します。

10

S11-GTP-EP ポッドが DBCFI を処理し、保存されている DBC_Info を使用して MME に応答を転送します。

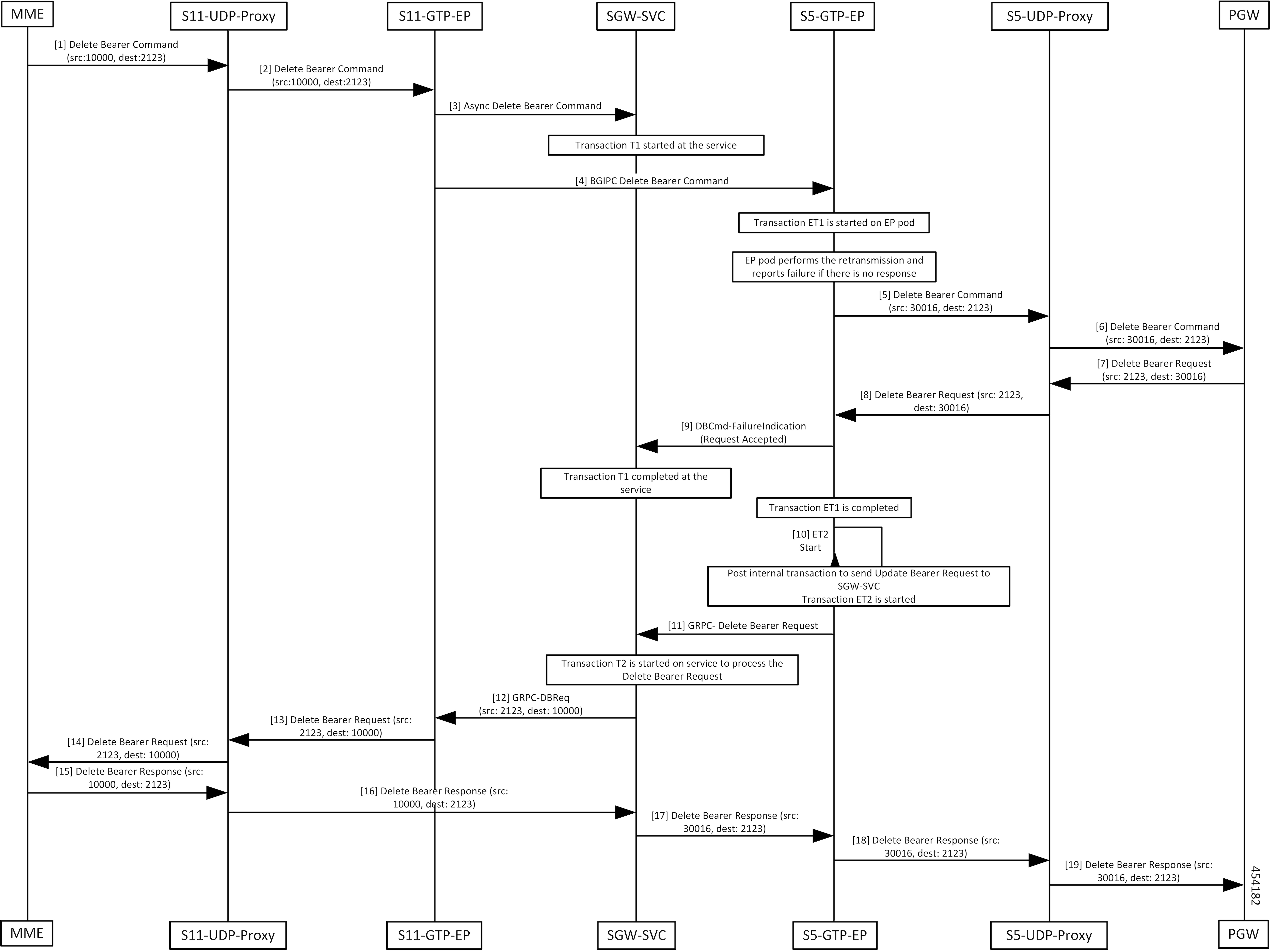

1

MME が Delete Bearer Command を S11-UDP-Proxy に送信します。

2

S11-UDP-Proxy が Delete Bearer Command を S11-GTP-EP に転送します。

3

S11-UDP-Proxy が ASYNC Delete Bearer Command を SGW-SVC ポッドに送信します。

4

SGW-SVC ポッドが BGIPC Delete Bearer Command を S5-GTP-EP に送信します。応答用の PDN に DBC_info を保存します。

5

EP ポッドが再送信を実行し、応答がない場合は失敗を報告します。ポッドが Delete Bearer Command Failure Indication（DBCFI）を SGW-SVC ポッドに送信します。

S5-GTP-EP が Delete Bearer Command を S5-UDP-Proxy に送信します。

6

S5-UDP-Proxy が Delete Bearer Command を PGW に送信します。

7

PGW が Delete Bearer Request を S5-UDP-Proxy ポッドに送信します。

8

S5-UDP-Proxy ポッドが Delete Bearer Request を S5-GTP-EP に転送します。

9

S5-GTP-EP ポッドが DBCFI（要求は ACCEPTED）を SGW-SVC ポッドに送信して、トランザクションが終了します。SGW-SVC ポッドがトランザクションを終了し、この DBFI を消費します。

内部トランザクション後、GRPCE_DBReq が SGW-SVC ポッドに送信されます。

10

ET1 トランザクションが完了すると、S5-GTP-EP が開始します。

11

S5-GTP-EP ポッドが GRPC-DBRequest を SGW-SVC に送信します。

12

SGW-SVC ポッドが Delete Bearer Request を処理し、保存された DBC_Info を使用して、Updated Bearer Request を MME に送信します。

13

S11-GTP-EP ポッドが Delete Bearer Request を S11-UDP-Proxy ポッドに送信します。

14

S11-UDP-Proxy が Delete Bearer Request を MME に転送します。

15

MME が Delete Bearer Response を S11-UDP-Proxy ポッドに送信します。

16

S11-UDP-Proxy が SGW-SVC に対する Delete Bearer Request を処理します。

17

SGW-SVC が Delete Bearer Response を S5-GTP-EP に転送します。

18

S5-GTP-EP ポッドが Delete Bearer Response を S5-UDP-Proxy に送信します。

19

S5-UDP-Proxy が Delete Bearer Response を PGW に送信します。
