緊急コール サポート

機能の概要と変更履歴

要約データ

表 1. 要約データ

該当製品または機能エリア

cnSGW-C

該当プラットフォーム

SMI

機能のデフォルト設定

有効、常時オン

関連資料

該当なし

マニュアルの変更履歴

表 2. マニュアルの変更履歴

改訂の詳細

リリース

最初の導入。

2021.02.0

機能説明

緊急サービスとは、緊急サービスをサポートするようにネットワークが設定されている場合に、サービスを提供しているネットワークによって提供される機能を指します。緊急サービスは、IMS 緊急セッションをサポートするために提供されています。

MME 緊急設定データには、PDN GW の取得に使用される緊急 APN が含まれ、緊急 APN 用に静的に設定された PDN GW を含めることもできます。

cnSGW-C では、次の場合にコールが緊急だと見なされます。

  • Create Session Request に IMEI のみ含まれている。

  • 通知フラグが認証されていない IMSI を示し、Create Session Request に有効な IMSI と IMEI がある。


（注）

緊急セッションの設定では、cnSGW-C は MME によって送信された追加の PDN 要求（Create Session Request）を拒否します。

制限事項

2021.02.0 以降のリリースでは、この機能には次の制限があります。

  • 15 桁または 16 桁の IMEI は、次の手順（show subscriber、clear subscriber、および monitor subscriber）でのみサポートされています。

機能の仕組み

ここでは、この機能の仕組みを説明します。

コール フロー

ここでは、この機能の主要なコールフローについて説明します。

緊急セッション作成コールフロー

このセクションでは、緊急セッション作成（IMEI、非認証 IMSI）コールフローについて説明します。

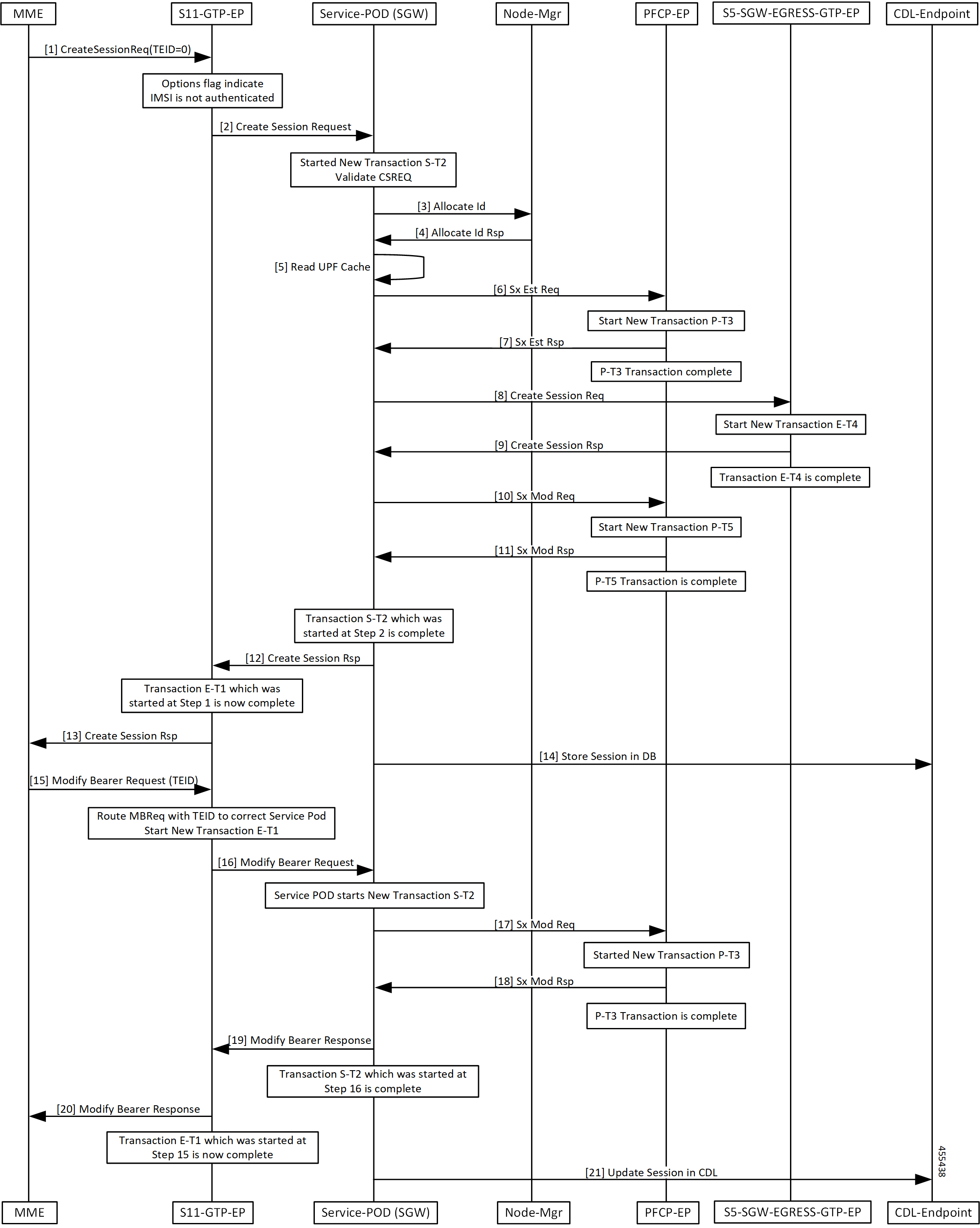

図 1. 緊急セッション作成コールフロー

緊急コールの場合、cnSGW-C は、CSR で未認証 IMSI または IMEI のみの初期接続要求を受信します。cnSGW-C は、ノードマネージャから TEID と SEID を割り当て、ローカル SEID を含む Sx 確立要求を UP に送信してセッションを確立します。

cnSGW-C が UP SEID と S5 のローカル GTPU TEID と S1 GTPU FTEID を含む Sx 確立応答を UP から受信すると、cnSGW-C は EGTP EP を使用して PGW にセッション作成要求を送信します。セッション作成応答に対する応答を PGW から受信した後、cnSGW-C は Sx 変更要求を送信して、PGW-U と SGW-U の間の S5-GTPU トンネルを接続します。Sx 変更応答を正常に受信すると、cnSGW-C はセッション作成応答を MME に送信し、セッションが CDL 内に作成されます。

初期接続手順では、cnSGW-C は、eNodeB と SGW-U の間の S1 GTPU トンネルを接続するベアラー変更要求の処理をサポートします。cnSGW-C が MBR を受信すると、Sx 変更要求を送信して、eNodeB と SGW-U の間の S1 GTPU トンネルを接続します。Sx 変更応答を受信した後、cnSGW-C は MME にベアラー変更応答を送信します。セッションは、トランザクションの終了時に CDL で更新されます。

OAM サポート

ここでは、この機能の操作、管理、およびメンテナンスに関して説明します。

バルク統計サポート

緊急カウンタ

sgw_ue_stats{app_name="SMF",cluster="Local",data_center="DC",gr_instance_id="1", instance_id="0",rat_type="EUTRAN",service_name="sgw-service",status="emergency_release"} 9
sgw_ue_stats{app_name="SMF",cluster="Local",data_center="DC",gr_instance_id="1", instance_id="0",rat_type="EUTRAN",service_name="sgw-service",status="emergency_setup"} 9

緊急統計

db_records_total{app_name="datastore-ep",cluster="session",data_center="test",db= "session",instance_id="3232257055",service_name="datastore-ep",session_type="SGW: emergency_call:true",sliceName="1",systemId=""} 1
db_records_total{app_name="datastore-ep",cluster="session",data_center="test",db= "session",instance_id="3232257055",service_name="datastore-ep",session_type="SGW: rat_type:EUTRAN",sliceName="1",systemId=""} 3
db_records_total{app_name="datastore-ep",cluster="session",data_center="test",db= "session",instance_id="3232257055",service_name="datastore-ep",session_type="SGW: state:active",sliceName="1",systemId=""} 3
db_records_total{app_name="datastore-ep",cluster="session",data_center="test",db= "session",instance_id="3232257055",service_name="datastore-ep",session_type="total", sliceName="1",systemId="1"} 3
