初期接続のサポート

機能の概要と変更履歴

要約データ

表 1. 要約データ

該当製品または機能エリア

cnSGW-C

該当プラットフォーム

SMI

機能のデフォルト設定

有効、常時オン

関連資料

該当なし

マニュアルの変更履歴

表 2. マニュアルの変更履歴

改訂の詳細

リリース

情報要素（IE）のサポートが追加されました。

  • バックオフ タイマー

  • 発信タイムスタンプ

  • 最長待機時間

2021.02.3

最初の導入。

2020.04

機能説明

cnSGW-C は、初期接続の Create Session Request の処理をサポートしています。この機能の一部として、cnSGW-C は EGTP エンドポイントを介した MME からの Create Session Request の受信をサポートします。さらに、UDP メッセージを復号化し、内部メッセージ処理のためにメッセージを gRPC メッセージに変換します。

機能の仕組み

ここでは、この機能の仕組みを説明します。

コール フロー

ここでは、この機能の主要なコールフローについて説明します。

初期接続コールフロー

このセクションでは、初期接続コールフローについて説明します。

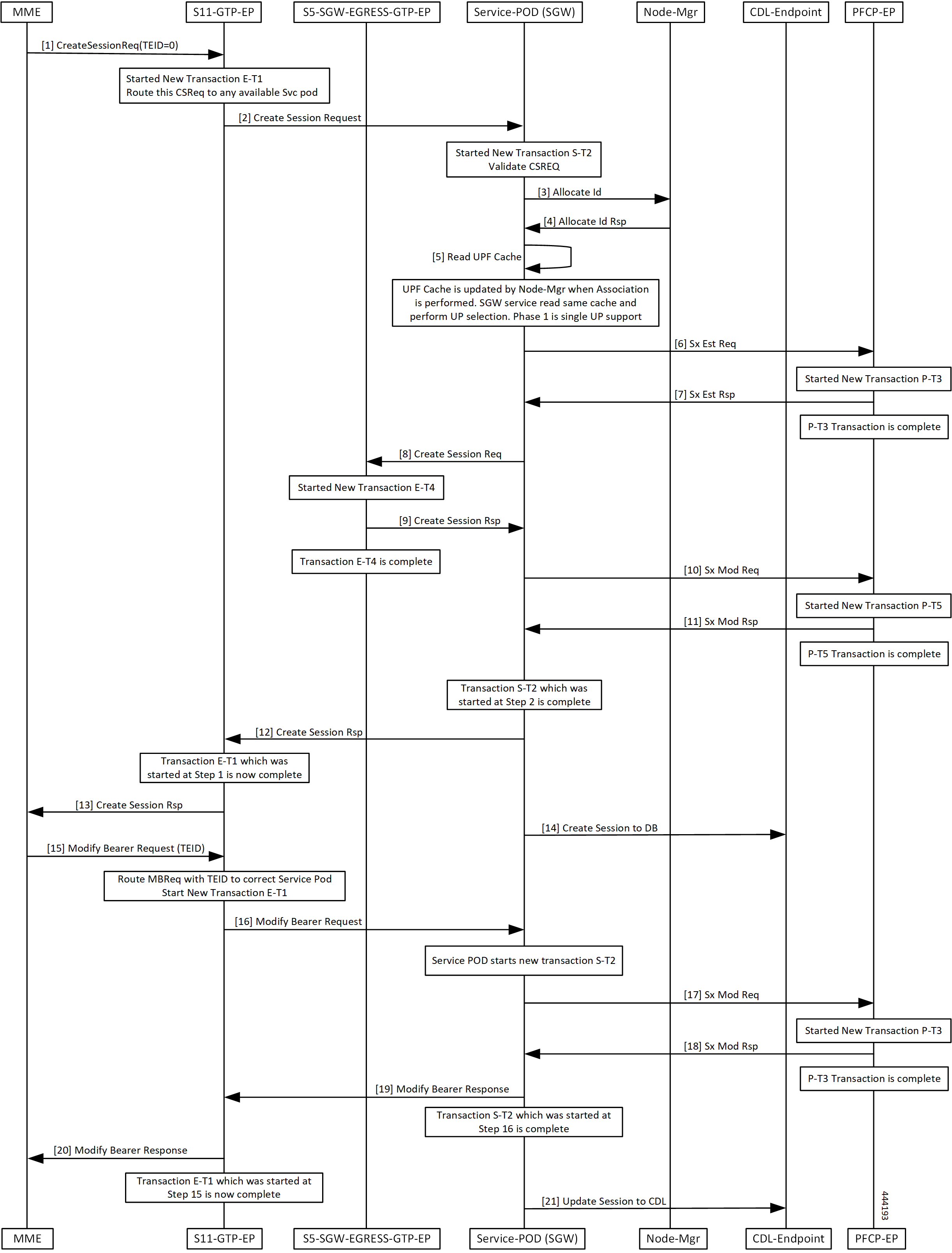

図 1. 初期接続コールフロー
表 3. 初期接続コールフローの説明
ステップ

説明

1

MME が、TEID の値をゼロに設定したセッション作成要求を S11-GTP-EP に送信します。

2

トランザクション E-T1 が開始されます。

S11-GTP-EP がセッション作成要求をサービスポッド（SGW）に転送します。

3

セッション作成要求を検証するためにトランザクション S-T2 が開始されます。

サービスポッド（SGW）が識別子割り当て要求を Node-Mgr に送信します。

4

Node-Mgr が、識別し割り当て応答をサービスポッド（SGW）に送信します。

5

サービスポッド（SGW）がキャッシュを読み取り、UPF 選択を実行します。

6

サービスポッド（SGW）が Sx 確立要求を PFCP-EP に送信します。

7

トランザクション P-T3 が開始されます。

PFCP-EP は、Sx 確立応答をサービスポッド（SGW）に送信します。

8

トランザクション P-T3 が完了しました。

サービスポッド（SGW）がセッション作成要求を S5-SGW-EGRESS-GTP-EP に送信します。

9

トランザクション E-T4 が開始されます。

S5-SGW-EGRESS-GTP-EP が、セッション作成応答をサービス POD（SGW）に送信します。

10

トランザクション E-T4 が完了しました。

サービスポッド（SGW）が Sx 変更要求を PFCP-EP に送信します。

11

トランザクション P-T5 が開始されます。

PFCP-EP が、Sx 変更応答をサービスポッド（SGW）に送信します。

12

トランザクション P-T5 と S-T2 が完了しました。

サービスポッド（SGW）が、セッション作成応答を S11-GPT-EP に送信します。

13

トランザクション E-T1 が完了しました。

S11-GPT-EP が、セッション作成応答を MME に転送します。

14

サービスポッド（SGW）が、DB へのセッション作成メッセージを CDL エンドポイントに送信します。

15

MME が TEID を使用してベアラー変更要求を S11-GTP-EP に送信します。

16

トランザクション E-T1 が開始されます。

S11-GTP-EP がベアラー変更リクエストをサービスポッド（SGW）に送信します。

17

トランザクション S-T2 が開始されました。

サービスポッド（SGW）が Sx 変更要求を PFCP-EP に送信します。

18

トランザクション P-T3 が開始されます。

PFCP-EP が、Sx 変更応答をサービスポッド（SGW）に送信します。

19

トランザクション P-T3 が完了しました。

サービスポッド（SGW）が、ベアラー変更応答を S11-GTP-EP に送信します。

20

トランザクション S-T2 が完了しました。

S11-GPT-EP が、ベアラー変更応答を MME に転送します。

21

トランザクション E-T1 が完了しました。

サービスポッド（SGW）が、CDL へのセッション更新メッセージを CDL-Endpoint に送信します。セッションが CDL で更新されます。

標準準拠

この機能は、次の標準仕様に準拠しています。

  • 3GPP TS 29.274 "3GPP Evolved Packet System (EPS); Evolved General Packet Radio Service (GPRS) Tunnelling Protocol for Control plane (GTPv2-C); Stage 3"

バックオフタイマー、開始タイムスタンプ、および最大待機時間のサポート

このセクションでは、情報要素（IE）であるバックオフタイマー、開始タイムスタンプ、および最大待機時間のサポートについて説明します。

IE の技術仕様の詳細については、3GPP TS 29.274 を参照してください。

バックオフ タイマー

バックオフ時間は、サービスユーザーと緊急サービス以外のサービスのために、MME または S4-SGSN が、輻輳した APN の PGW に後続の PDN 接続確立要求を送信することを控える時間を示します。

バックオフタイマー機能を使用すると、IP アドレスが使い果たされた場合の障害状態に対する新しい接続を拒否できます。

IP アドレスが使い果たされると、PGW-C/SMF はステータスを失敗として検出し、セッション作成応答にバックオフタイマーを追加します。SGW は、セッション作成応答で MME にバックオフタイマー値を転送します。

発信タイムスタンプ

発信タイムスタンプは、発信エンティティが要求を開始した時刻です。タイムスタンプは UTC 形式で表示されます。

MME/SGSN および TWAN/ePDG には、それぞれ S11/S4 および S2a/S2b インターフェイスの発信タイムスタンプ IE が含まれています。

SGW は MME/SGSN から発信タイムスタンプ IE を受信し、S5/S8 インターフェイスの IE を含めます。

MaxWaitTime

MaxWaitTime は、要求の発信者が応答を待機する期間（発信タイムスタンプが切れてからのミリ秒数）を示します。

MME/SGSN および TWAN/ePDG には、それぞれ S11/S4 および S2a/S2b インターフェイス上の MaxWaitTime IE が含まれています。

SGW には、S5/S8 インターフェイスの MaxWaitTime IE が含まれています。
