ベアラー変更要求サポート

機能の概要と変更履歴

要約データ

表 1. 要約データ

該当製品または機能エリア

cnSGW-C

該当プラットフォーム

SMI

機能のデフォルト設定

有効、常時オン

関連資料

該当なし

マニュアルの変更履歴

改訂の詳細

リリース

最初の導入。

2020.03.0

機能説明

cnSGW-C は、MME からの MBR サービスリクエストをサポートし、UE 状態を IDLE から ACTIVE に変更します。cnSGW-C は、次のサービスリクエストをサポートしています。

  • PGW インタラクションを使用しない UE トリガーのサービスリクエスト

  • PGW のインタラクションを使用した UE トリガーのサービスリクエスト

機能の仕組み

ここでは、この機能の仕組みを説明します。

cnSGW-C は、UE によってトリガーされたサービス要求の処理中に次のアクションを実行します。

  • Sx 変更要求メッセージを UPF に送信します。

    • ダウンリンクの転送アクションルール（FAR）を転送としてマークします。

    • UPF がダウンリンクパケットを eNodeB に送信するように S1 の eNodeB-F TEID 情報を更新します。

  • UPF から Sx 変更応答メッセージを受信した後、cnSGW-C は次を実行します。

    • ベアラー変更応答メッセージを MME を送信します。

    • ユーザーロケーション情報（ULI）または UE タイムゾーンを確認します。タイムゾーンが変更された場合は、ベアラー変更要求を PGW に送信して TAI を更新します。PGW インタラクション要求を含む UE トリガーのサービス要求では、URI または UE タイムゾーンチェックのみを考慮します。

コール フロー

ここでは、この機能の主要なコールフローについて説明します。

PGW インタラクションを伴わない UE トリガーサービス要求のコールフロー

ここでは、PGW インタラクションを伴わない UE トリガーサービス要求のコールフローについて説明します。

図 1. PGW インタラクションを伴わない UE トリガーサービス要求のコールフロー
表 2. PGW インタラクションを伴わない UE トリガーサービス要求のコールフローの説明
ステップ

説明

1

UE が IDLE 状態から ACTIVE 状態に変わると、MME が s1-eNodeB F-TEID を使用してベアラー変更要求メッセージを cnSGW-C に送信します。

2

S11-GTP-EP が UDP メッセージを復号し、gRPC メッセージに変換します。この gRPC メッセージは、TEID を使用して UE セッションを処理する SGW-SVC ポッドに送信されます。

3

SGW-SVC ポッドが、ローカル入力 TEID を使用してサブスクライバコンテキスト情報を検索します。

SGW-SVC ポッドが、ベアラー変更要求コンテンツを送信し、Sx 変更要求を PFCP-EP に送信します。

4

PFCP-EP が、UDP プロキシを介して UPF に Sx 変更要求メッセージを送信します。

5

UPF が Sx 変更要求メッセージを処理し、Sx 変更応答メッセージを PFCP-EP に送信します。

6

PFCP-EP が、SGW-SVC ポッドに Sx 変更応答メッセージを送信します。

7

SGW-SVC ポッドが、PDN を CONNECTED 状態に変更し、セッションの更新を CDL に送信します。

CDL モジュールはデータベース内の情報を更新します。

8

SGW-SVC ポッドが、ベアラー変更応答メッセージを S11-GTP-EP に送信します。

9

S11-GTP-EP が、ベアラー変更応答メッセージを MME に送信します。

MME がベアラー変更応答メッセージを処理します。

PGW インタラクションを伴う UE トリガーサービス要求コールフロー

ここでは、PGW インタラクションを伴う UE トリガーサービス要求コールフローについて説明します。

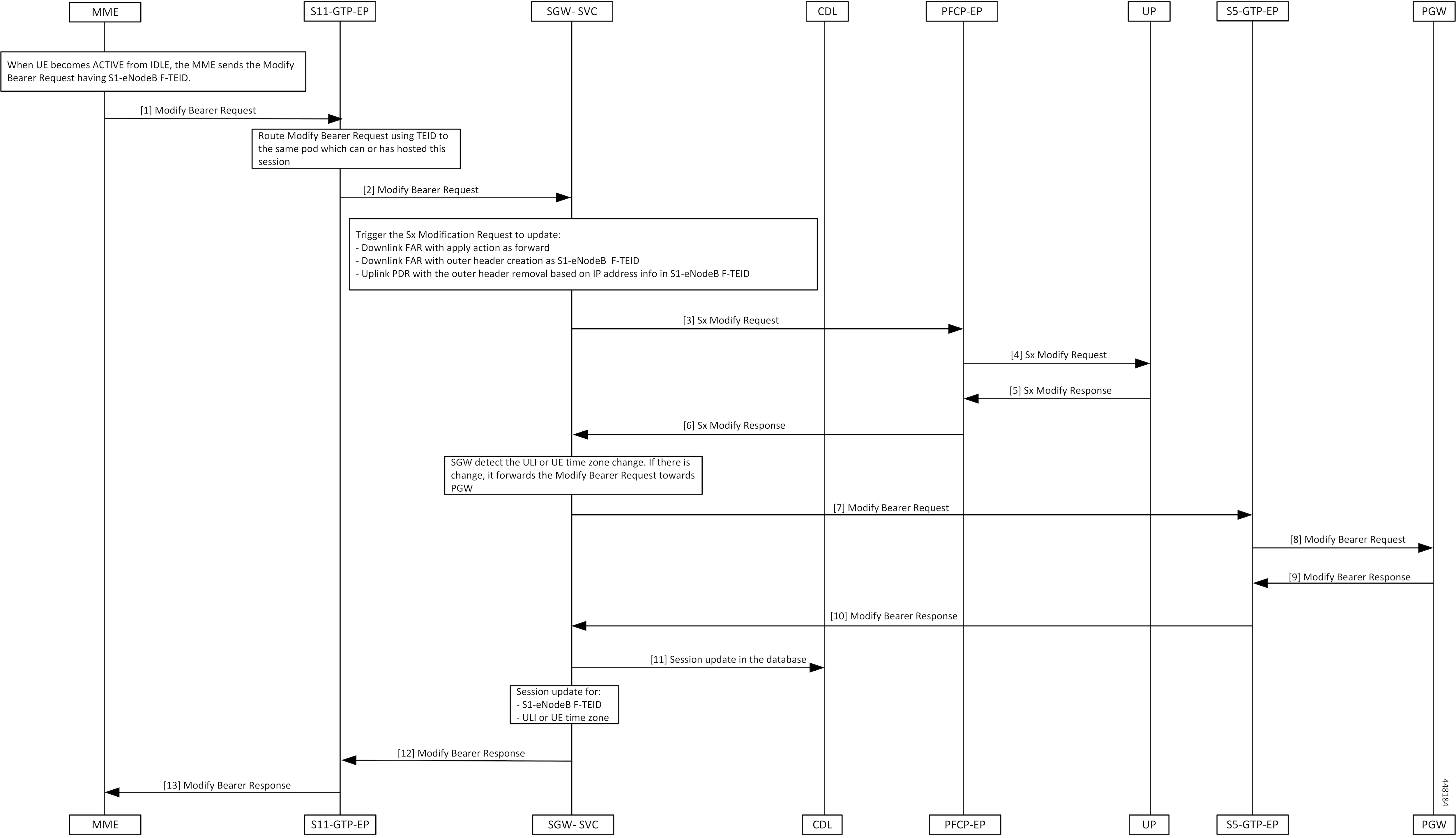

図 2. PGW インタラクションを伴う UE トリガーサービス要求コールフロー
表 3. PGW インタラクションを伴う UE トリガーサービス要求コールフローの説明

ステップ

説明

1

UE が IDLE 状態から ACTIVE 状態に変わると、MME が s1-eNodeB F-TEID とともにベアラー変更要求を cnSGW-C に送信します。

2

S11-GTP-EP が UDP メッセージを復号し、gRPC メッセージに変換します。この gRPC メッセージは、TEID を使用して UE セッションを処理する SGW サービスポッドに送信されます。

3

SGW サービスポッドが、ローカル入力 TEID を使用してサブスクライバコンテキスト情報を検索します。

ベアラー変更要求の内容を検証し、Sx 変更要求を PFCP-EP に送信します。

4

PFCP-EP が UDP プロキシを介して UPF に Sx 変更要求を送信します。

5

UPF1 が Sx 変更要求を処理し、Sx 変更応答メッセージを送信します。

6

PFCP-EP が SGW サービスポッドに Sx 変更応答メッセージを送信します。

7

SGW サービスポッドが ULI または UE タイムゾーンの変更を検出し、ベアラー変更要求メッセージを S5-GTP-EP に送信します。

8

S5-GTP-EP が PGW にベアラー変更要求メッセージを送信します。

9

PGW がベアラー変更要求メッセージを処理し、ベアラー変更応答メッセージを送信します。

10

S5-GTP-EP が SGW サービスポッドにベアラー変更応答メッセージを送信します。

11

SGW サービスポッドが PDN を CONNECTED 状態に移行し、更新情報を CDL に送信します。

CDL モジュールはデータベース内の情報を更新します。

12

SGW サービスポッドが S11-GTP-EP にベアラー変更応答メッセージを送信します。

13

S11-GTP-EP が MME にベアラー変更応答メッセージを送信します。

MME がベアラー変更応答メッセージを処理します。
