MME 内および MME 間ハンドオーバー手順

機能の概要と変更履歴

要約データ

表 1. 要約データ

該当製品または機能エリア

cnSGW-C

該当プラットフォーム

SMI

機能のデフォルト設定

有効、常時オン

関連資料

該当なし

マニュアルの変更履歴

表 2. マニュアルの変更履歴

改訂の詳細

リリース

最初の導入。

2021.01.0

機能説明

cnSGW-C は、MME 内 SGW 内、および MME 間 SGW 内ハンドオーバーをサポートします。

機能の仕組み

ここでは、この機能の仕組みを説明します。

コール フロー

ここでは、この機能の主要なコールフローについて説明します。

MME 間ハンドオーバーのアクティブ-アクティブ移行コールフロー

ここでは、MME 間ハンドオーバーのアクティブ-アクティブ移行コールフローについて説明します。

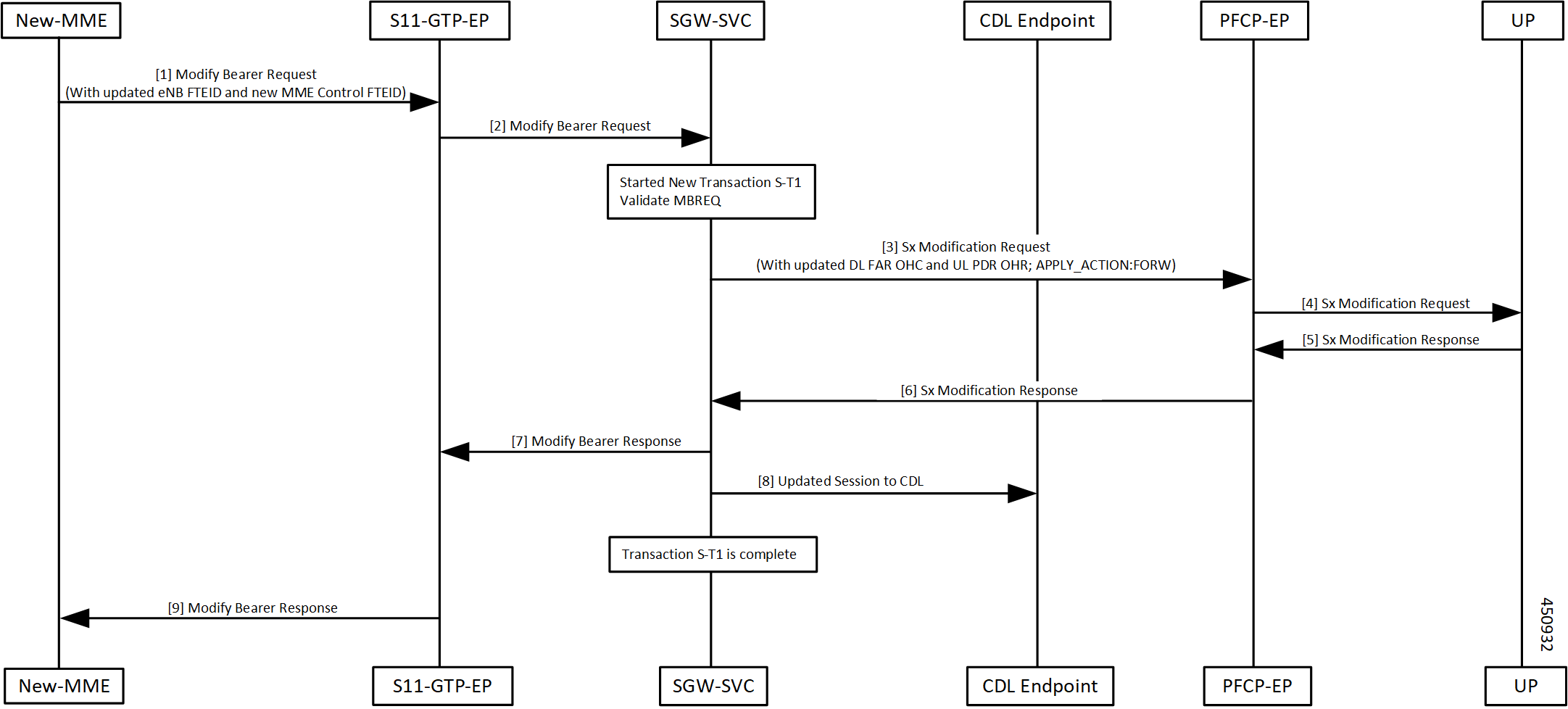

図 1. MME 間ハンドオーバーのアクティブ-アクティブ移行コールフロー
表 3. MME 間ハンドオーバーのアクティブ-アクティブ移行コールフローの説明

ステップ

説明

1

New-MME が、更新された eNodeB F-TEID と新しい MME 制御 F-TEID とともに、S11-GTP-EP ポッドにベアラー変更要求を送信します。

2

S11-GTP-EP ポッドが SGW-SVC にベアラー変更要求を転送します。

SGW-SVC は次を実行します。

  • 新しいトランザクション S-T1 を作成

  • ベアラー変更要求を検証

3

SGW-SVC が、ダウンリンク FAR OHC、アップリンク PDR OHR、および Apply Action を FORWARD として、Sx 変更要求を PFCP-EP ポッドに送信します。

4

PFCP-EP ポッドが Sx 変更要求を UP に送信します。

5

UP が Sx 変更応答を PFCP-EP ポッドに送信します。

6

PFCP-EP ポッドが SGW-SVC に Sx 変更応答を送信します。

7

SGW サービスポッドが S11-GTP-EP ポッドにベアラー変更応答を送信します。

8

SGW-SVC が更新されたセッションを CDL エンドポイントに送信します。

トランザクション S-T1 が完了しました。

9

S11-GTP-EP ポッドが New-MME にベアラー変更応答を送信します。

MME 内ハンドオーバーのアクティブ-アクティブ移行コールフロー

このセクションでは、MME 内ハンドオーバーのアクティブ-アクティブ移行コールフローについて説明します。

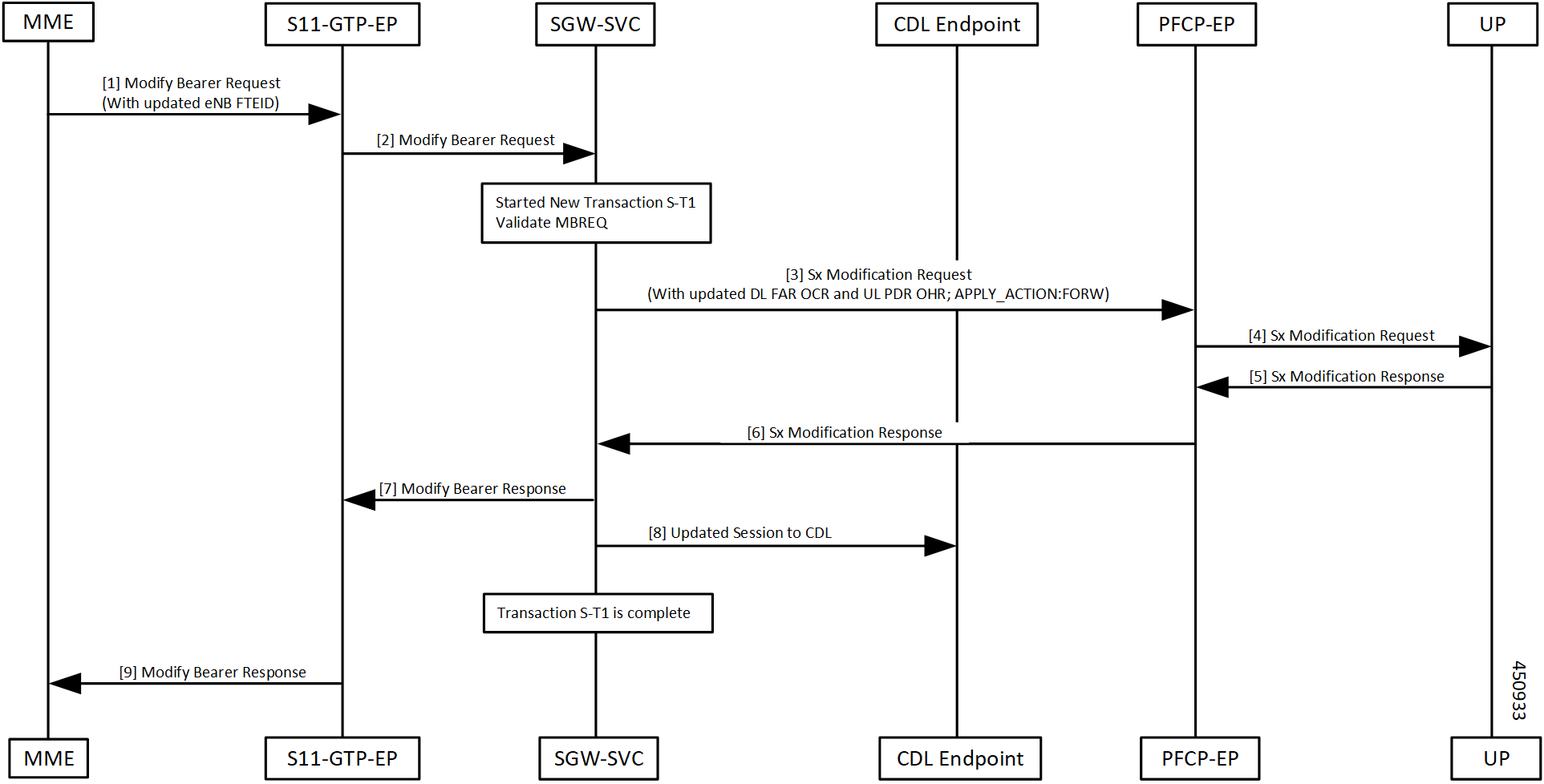

図 2. MME 内ハンドオーバーのアクティブ-アクティブ移行コールフロー
表 4. MME 内ハンドオーバーのアクティブ-アクティブ移行コールフローの説明

ステップ

説明

1

MME が、更新された eNodeB F-TEID とともに、S11-GTP-EP ポッドにベアラー変更要求を送信します。

2

S11-GTP-EP ポッドが SGW-SVC にベアラー変更要求を送信します。

SGW-SVC は次を実行します。

  • 新しいトランザクション S-T1 を作成

  • ベアラー変更要求を検証

3

SGW-SVC が、ダウンリンク FAR OCR、アップリンク PDR OHR、および Apply Action を FORWARD として、Sx 変更要求を PFCP-EP ポッドに送信します。

4

PFCP-EP ポッドが Sx 変更要求を UP に転送します。

5

UP が Sx 変更応答を PFCP-EP ポッドに送信します。

6

PFCP-EP ポッドが SGW-SVC に Sx 変更応答を送信します。

7

SGW-SVC が S11-GTP-EP ポッドにベアラー変更応答を送信します。

8

SGW-SVC が更新されたセッションを CDL エンドポイントに送信します。

トランザクション S-T1 が完了しました。

9

S11-GTP-EP ポッドが MME にベアラー変更応答を送信します。

MME 間/内ハンドオーバーのアイドル/アイドル移行コールフロー

ここでは、MME 間/内ハンドオーバーのアイドル/アイドル移行コールフローについて説明します。

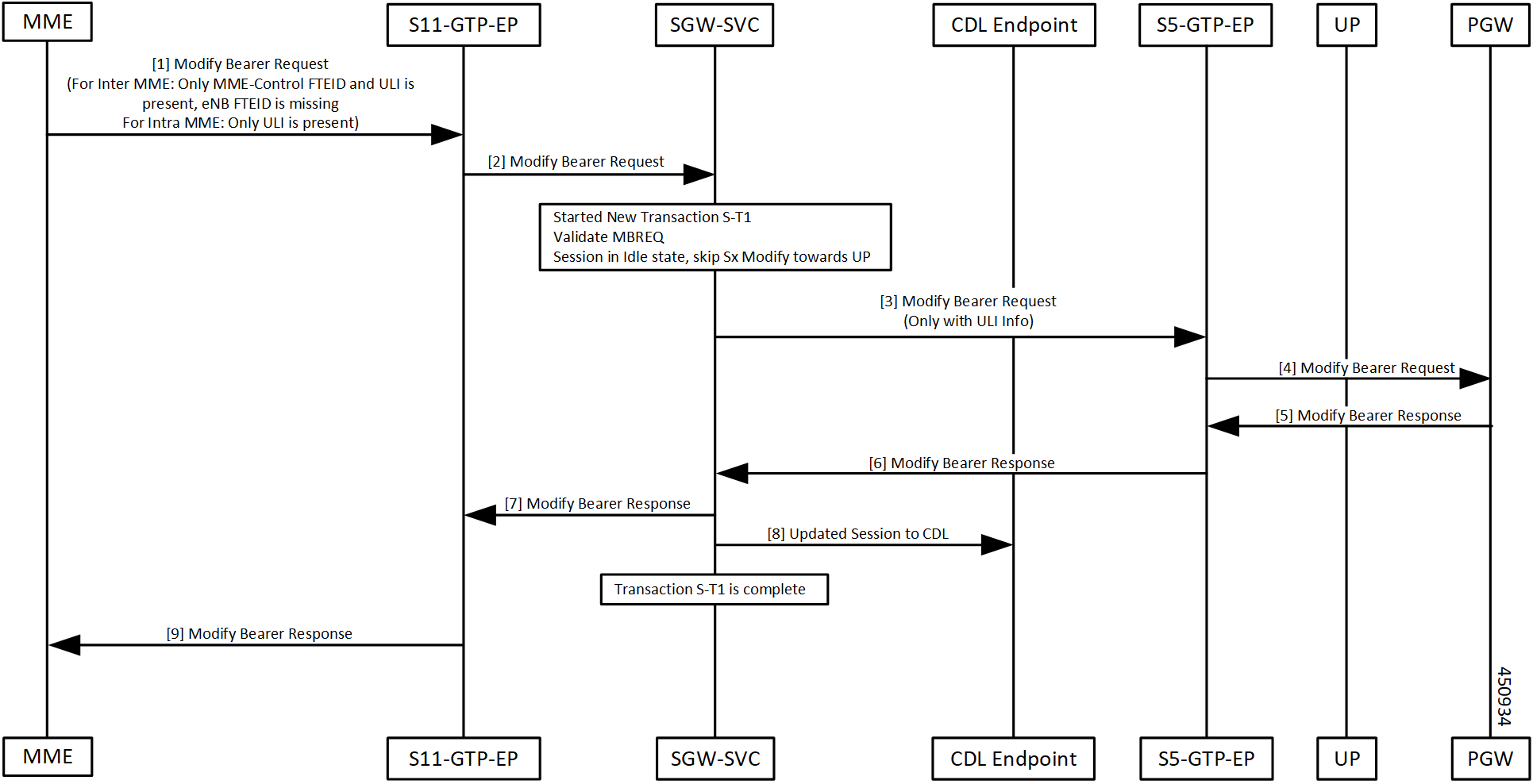

図 3. MME 間/内ハンドオーバーのアイドル/アイドル移行コールフロー
表 5. MME 間/内ハンドオーバーのアイドル/アイドル移行コールフローの説明

ステップ

説明

1、2

MME 間の場合、MME 制御 F-TEID と ULI を使用する S11-GTPC-EP ポッドを介して SGW サービスポッドで Modify Bearer Request を受信します。eNodeB F-TEID はありません。

MME 内の場合、次の ULI のみが存在する SGW サービスポッドで Modify Bearer Request を受信します。

  • 新しいトランザクション S-T1 を作成します。

  • Modify Bearer Request を検証します。

  • セッションがアイドル状態であるため、Sx の変更をスキップします。

3、4

S5 GTPC-EP ポッドで ULI を使用する SGW サービスポッドから Modify Bearer Request を受信します。Modify Bearer Request が PGW に転送されます。

5、6

S5 GTPC-EP ポッドで PGW から Modify Bearer Response を受信します。

SGW サービスポッドで Modify Bearer Response を受信します。

7

SGW サービスポッドが Modify Bearer Response を S11 GTPC-EP ポッド入力に転送します。

8、9

セッションが CDL で更新されました。トランザクション S-T1 が完了しました。S11 GTPC-EP ポッドが Modify Bearer Response を MME に転送します。

MME 間/MME 内ハンドオーバーのアクティブ-アイドル移行コールフロー

このセクションでは、MME 間/MME 内ハンドオーバーのアクティブ-アイドル移行コールフローについて説明します。

図 4. MME 間/MME 内ハンドオーバーのアクティブ-アイドル移行コールフロー
表 6. MME 間/MME 内ハンドオーバーのアクティブ-アイドル移行コールフローの説明

ステップ

説明

1、2

MME 間の場合、MME 制御 F-TEID と ULI を使用する S11-GTPC-EP ポッドを介して SGW サービスポッドでベアラー変更要求を受信します。eNodeB F-TEID はありません。

MME 内の場合、次の ULI のみが存在する SGW サービスポッドでベアラー変更要求を受信します。

  • 新しいトランザクション S-T1 を作成します。

  • ベアラー変更要求を検証します。

3、4

PFCP-EP POD で SGW サービスポッドからダウンリンク FAR を BUFFER として、Sx 変更要求を受信しました。Sx 変更要求が UP に転送されます。

5、6

PFCP-EP POD で UP から Sx 変更応答を受信しました。SGW サービスポッドで Sx 変更応答を受信しました。

7

SGW サービスポッドが、ベアラー変更応答を GTPC-EP ポッド入力に転送します。

8、9

セッションが CDL で更新されました。トランザクション S-T1 が完了しました。GTPC-EP POD はベアラー応答の変更を MME に転送します。

MME 間ハンドオーバーおよびマルチ PDN 処理における、ULI 変更を伴うアクティブ-アイドル移行のコールフロー

このセクションでは、MME 間ハンドオーバーおよびマルチ PDN 処理における、ULI 変更を伴うアクティブ-アイドル移行のコールフローについて説明します。

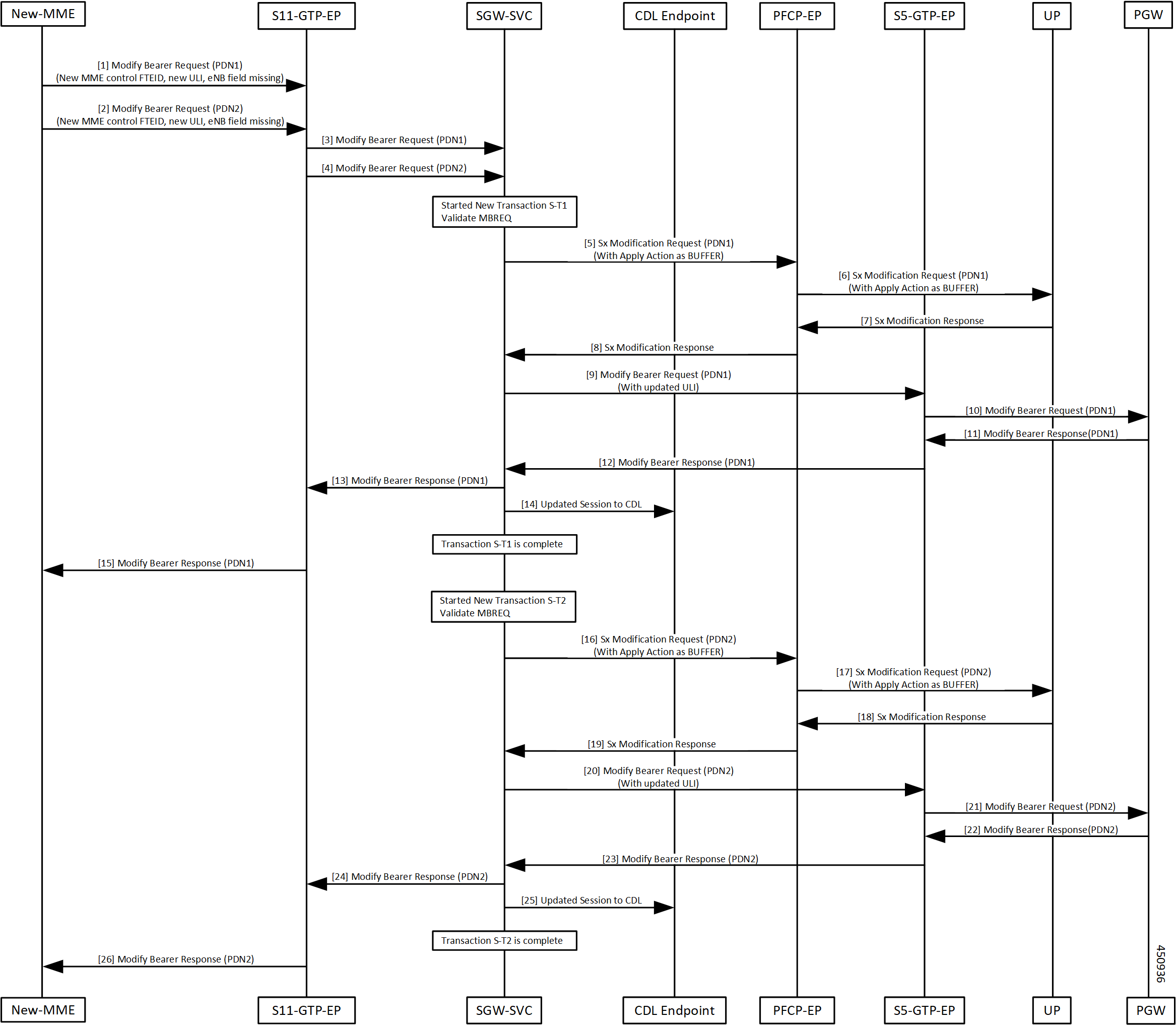

図 5. MME 間ハンドオーバーおよびマルチ PDN 処理における、ULI 変更を伴うアクティブ-アイドル移行のコールフロー

表 1 で提供されている手順を、PDN1 と PDN2 について、それぞれのトランザクション S-T1 と S-T2 で繰り返します。

表 7. MME 間ハンドオーバーおよびマルチ PDN 処理における、ULI 変更を伴うアクティブ-アイドル移行のコールフローの説明

ステップ

説明

1、2、3、4

新しい MME 制御 F-TEID と新しい ULI とともに、SGW サービスポッドで両方の PDN（PDN1 と PDN2）に対するベアラー変更要求を受信しました。ベアラー変更要求に eNodeB F-TEID がありません。

  • 新しいトランザクション S-T1 を作成します。

  • ベアラー変更要求を検証します。

5、6

Apply Action を BUFFER として、SGW サービスポッドから PFCP-EP ポッドへの Sx 変更要求を受信しました。

Sx 変更要求が UP に転送されます。

7、8

UP から PFCP-EP ポッドへの Sx 変更応答を受信しました。

SGW サービスポッドで Sx 変更応答を受信しました。

9、10

更新された ULI とともに、SGW サービスポッド から S5 GTPC-EP ポッドへのベアラー変更要求を受信しました。

ベアラー変更要求は PGW で受信されます。

11、12

PGW から S5 GTPC-EP ポッドへのベアラー変更応答を受信しました。

S5 GTPC-EP ポッドから SGW サービスポッドへのベアラー変更応答を受信しました。

13

SGW サービスポッドが、ベアラー変更応答を GTPC-EP ポッド入力に転送します。

14、15

セッションが CDL で更新されました。トランザクション S-T1 が完了しました。GTPC-EP ポッドはベアラー変更応答を MME に転送します。

削除コールフローとしてマークされたベアラーコンテキストを使用した MME 間ハンドオーバー

このセクションでは、削除コールフローとしてマークされたベアラーコンテキストを使用した MME 間ハンドオーバーのコールフローについて説明します。

図 6. 削除コールフローとしてマークされたベアラーコンテキストを使用した MME 間ハンドオーバー
表 8. 削除コールフローとしてマークされたベアラーコンテキストを使用した MME 間ハンドオーバーの説明

ステップ

説明

1、2

EBI:5 で作成される新しい MME 制御 F-TEID、bearer-context-1、eNodeB データ TEID、EBI:6 で削除される Bearer-context-2 を持つ SGW-Service POD でベアラー変更要求を受信しました。

  • 新しいトランザクション S-T1 を作成します。

  • ベアラー変更要求を検証します。

3、4

SGW サービスポッドからPFCP-EP PODへの次の Sx 変更要求を受信しました。

  • Bearer-context-1：ダウンリンク FAR OHC、アップリンク PDR OHR、APPLY ACTION を FORWARD として

  • Bearer-context-2：アップリンク FAR APPLY ACTION を DROP として、ダウンリンク FAR APPLY ACTION を DROP として

Sx 変更要求が UP に転送されます。

5、6

UP > PFCP-EP POD から Sx 変更応答を受信しました。

SGW サービスポッドで Sx 変更応答を受信しました。

7

 SGW サービスポッドは、変更対象のベアラーコンテキスト（EBI:5、原因として ACCEPTED）と削除対象のベアラーコンテキスト（EBI:6、原因として ACCEPTED）とともにベアラー変更応答を GTPC-EP POD 入力に転送します。

8、9

セッションが CDL で更新されました。GTPC-EP POD はベアラー変更応答を MME に転送します。

10、11

SGW サービスポッドで EBI:6 のベアラー削除コマンドを受信しました。

12、13

SGW サービスポッドが、ベアラー削除コマンドを S5 GTPC-EP POD に転送します。

PGW でベアラー削除コマンドを受信しました。

14、15

PGW > S5 GTPC-EP POD からベアラー削除要求を受信しました。

SGW-Service POD でベアラー削除要求を受信しました。

16、17

SGW サービスポッドがベアラー削除要求を処理し、GTPC-EP POD の入力に転送します。

18、19

SGW-Service POD でベアラー削除応答を受信し、処理しました。

20、21

S5 GTPC-EP POD でベアラー削除応答を受信しました。

PGW でベアラー削除応答を受信しました。

MME 内および MME 間ハンドオーバーの手順の OAM サポート

ここでは、この機能の操作、管理、およびメンテナンスに関して説明します。

バルク統計

MME 内および MME 間ハンドオーバー手順の機能では、次の統計情報がサポートされています。

MME 内ハンドオーバー

sgw_service_stats{app_name="smf",cluster="cn",data_center="cn",fail_reason="", instance_id="0",interface="interface_sgw_ingress",reject_cause="",service_name="sgw-service", sgw_procedure_type="intra_mme_handover",status="attempted",sub_fail_reason=""} 2
sgw_service_stats{app_name="smf",cluster="cn",data_center="cn",fail_reason="", instance_id="0",interface="interface_sgw_ingress",reject_cause="",service_name="sgw-service", sgw_procedure_type="intra_mme_handover",status="success",sub_fail_reason=""} 2

MME 間ハンドオーバー

sgw_service_stats{app_name="smf",cluster="cn",data_center="cn",fail_reason="", instance_id="0",interface="interface_sgw_ingress",reject_cause="",service_name="sgw-service", sgw_procedure_type="inter_mme_handover",status="attempted",sub_fail_reason=""} 2
sgw_service_stats{app_name="smf",cluster="cn",data_center="cn",fail_reason="", instance_id="0",interface="interface_sgw_ingress",reject_cause="",service_name="sgw-service", sgw_procedure_type="inter_mme_handover",status="success",sub_fail_reason=""} 2 Perform S1 Based SGW handover (with OI=0)
