メッセージインタラクションのサポート

機能の概要と変更履歴

要約データ

表 1. 要約データ
該当製品または機能エリア	cnSGW-C
該当プラットフォーム	SMI
機能のデフォルト設定	[Enabled]：常時オン
関連資料	該当なし

マニュアルの変更履歴

表 2. マニュアルの変更履歴
改訂の詳細	リリース
次の手順が追加されました。コリジョンリゾルバ複数の CBR 二重削除の最適化優先順位が低い場合の処理の中止と一時停止の処理	2021.02.0
最初の導入。	2021.01.0

機能説明

メッセージインタラクション機能は、さまざまなピア（UPF、MME、および PGW）からのメッセージを受信および処理する機能を提供し、優先順位の解決を実行します。

次に、メッセージインタラクションのシナリオと優先順位の例を示します。

同じ PDN1 に対して受信した Modify Bearer Request（MBR）と Update Bearer Request（UBR）は、UPF からの Sx Modify Request を待機します。UBR は MBR の完了後に処理されます。このシナリオでは、MBR が処理されるまで UBR プロセスは一時停止されます。
同じ PDN1 の Release Access Bearer（RAB）の処理中に、PDN1 の UBR1 を受信した場合、UBR は RAB の完了後に処理されます。このシナリオでは、RAB 手順の進行中に UBR1 プロセスが一時停止されます。

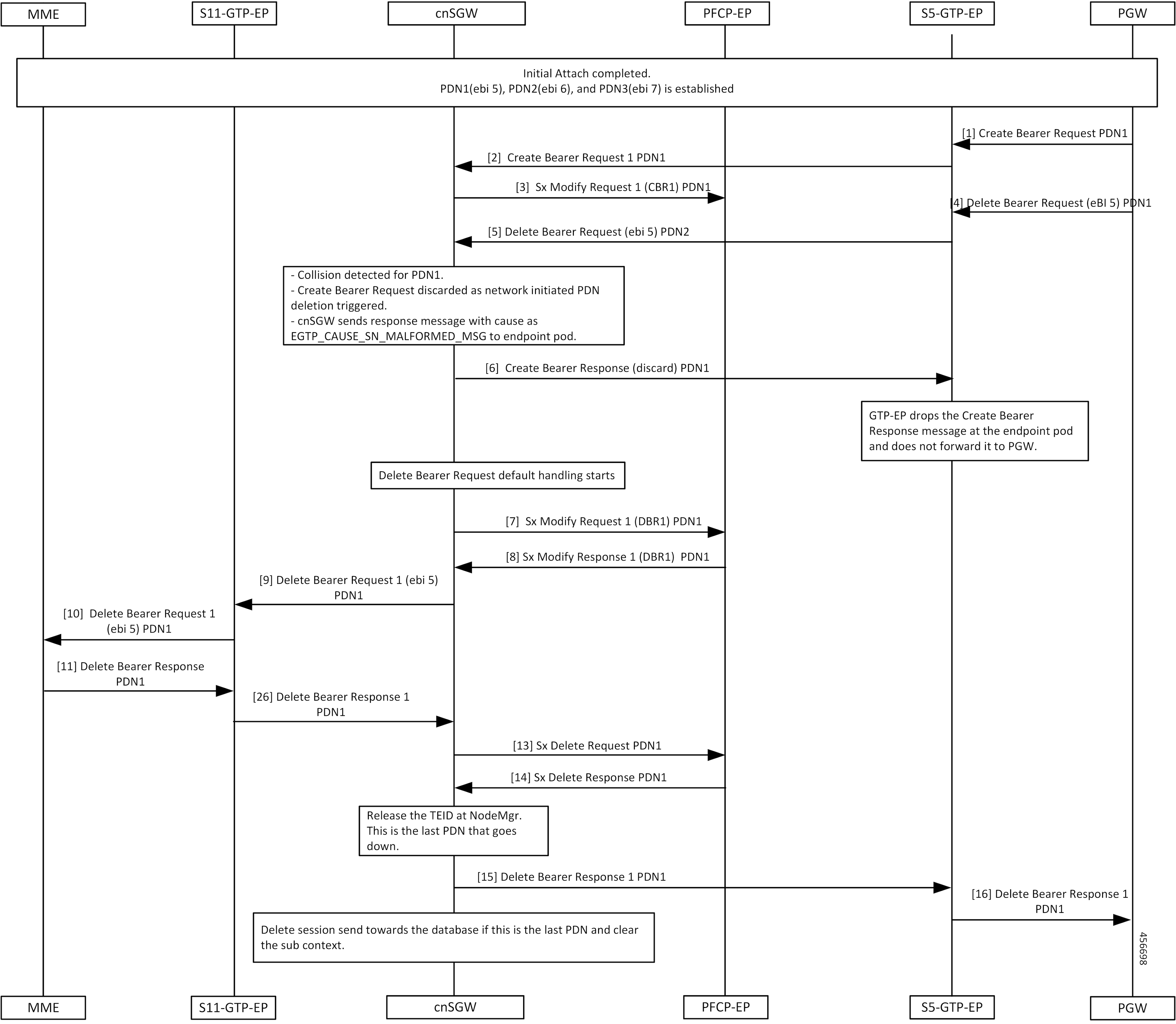

既存の PDN 手順は、切断手順（Delete Session Request（DSR）、Delete Bearer Request（DBR）、または Clear Sub）が同じ PDN に対して送信されたときに停止します。たとえば、同じ PDN1 に対して CBR1 手順と UBR1 手順が進行中の場合、cnSGW-C は PDN の DSR を受信します。DSR 処理が開始され、CBR1 および UBR1 処理が停止します。詳細については、既存の PDN 手順のグレースフル停止のコールフローコールフローを参照してください。
既存の UE 手順（RAB または DDN）は、PDN の切断手順（DSR、DBR、または Clear Sub）を受信すると停止します。たとえば、cnSGW-C は、RAB または DDN の処理中に PDN の DBR を受信した場合、DBR 手順が開始し、RAB または DDN 手順が停止します。
同じ PDN の切断手順（DSR、DBR、または Clear Sub）が進行中の場合、PDN の着信手順は停止します。たとえば、UBR が同じ PDN の DSR を送信する際に PDN を受信する場合、UBR 手順が停止し、DSR 手順が続行されます。
同じ PDN の切断手順（DSR、DBR、または Clear Sub）を処理している場合、新しい着信 UE 手順が停止します。たとえば、同じ PDN1 のマルチ PDN コール DSR を処理するときに、PDN1 のRAB を受信した場合。RAB 手順は、PDN1 の DSR が完了後に停止し、再スケジュールされます。

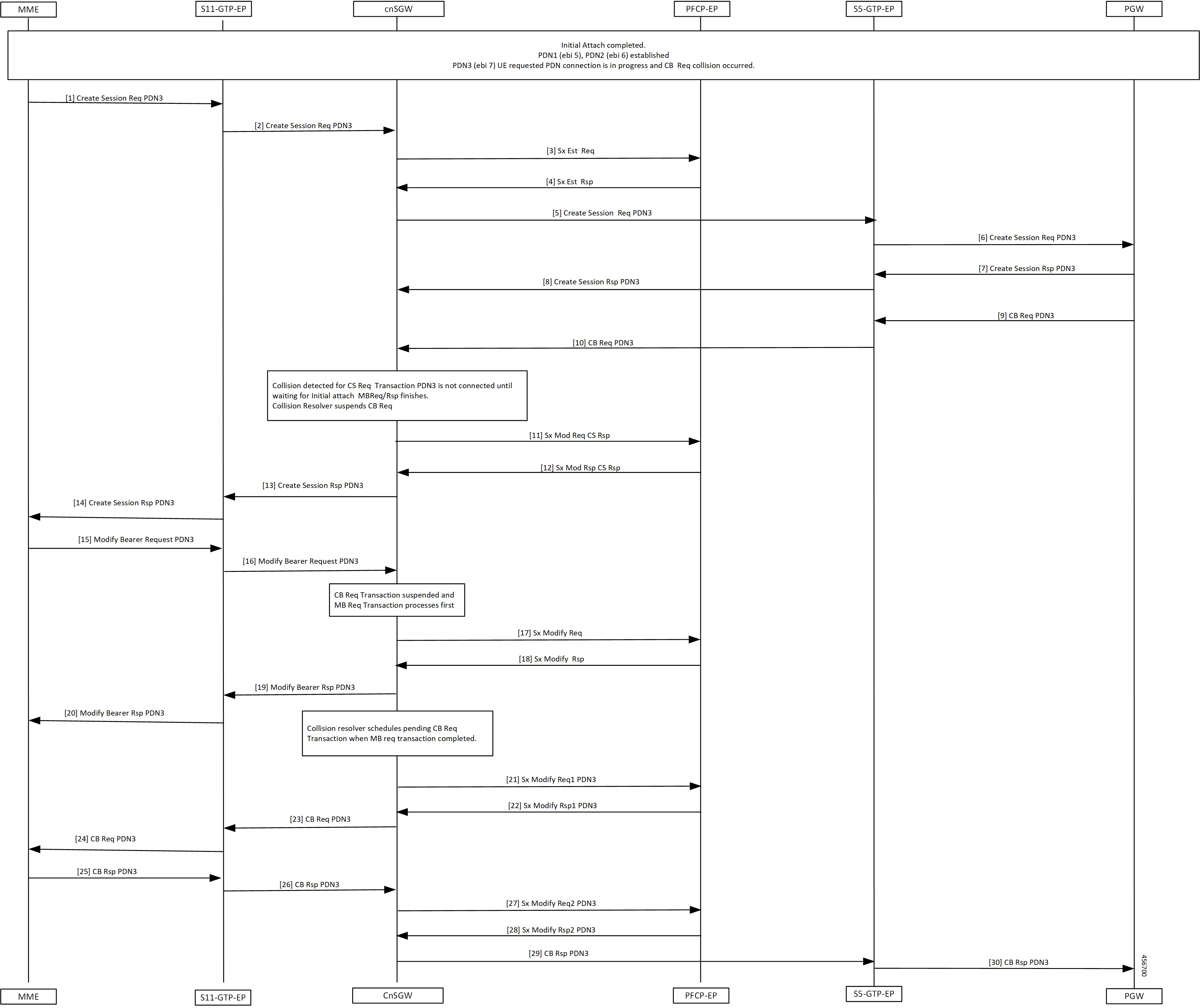

初期接続手順が進行中の場合、CBR および UBR メッセージ処理は停止します。

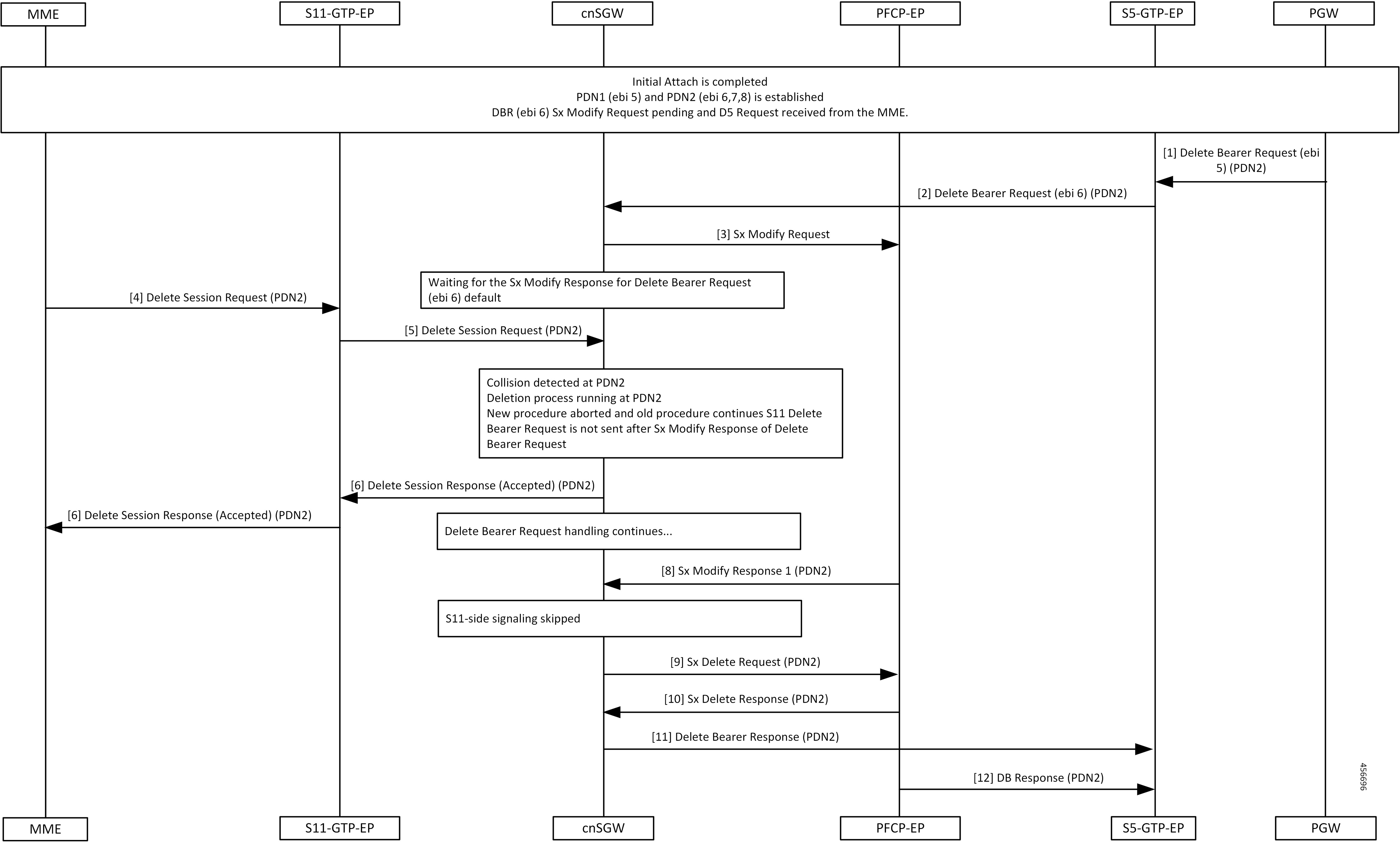

二重削除処理の最適化。たとえば、cnSGW-C は、UPF に対する DBR Sx 変更手順が保留中の場合、PGW の MME および DBR から DSR を受信し、DBR シグナリングは S11 インターフェイスに対して開始されません。
優先順位が高い手順を同じベアラーで受信すると、優先順位が低い手順の処理が停止します。たとえば、cnSGW-C が、同じベアラーで UBR を処理しながら、専用のベアラーで PDN の DBR を受信する場合、DBR 処理手順が開始し、同じベアラーにおける既存の UBR 手順の処理が停止します。

機能の仕組み

ここでは、この機能の仕組みを説明します。

コールフロー

ここでは、この機能の主要なコールフローについて説明します。

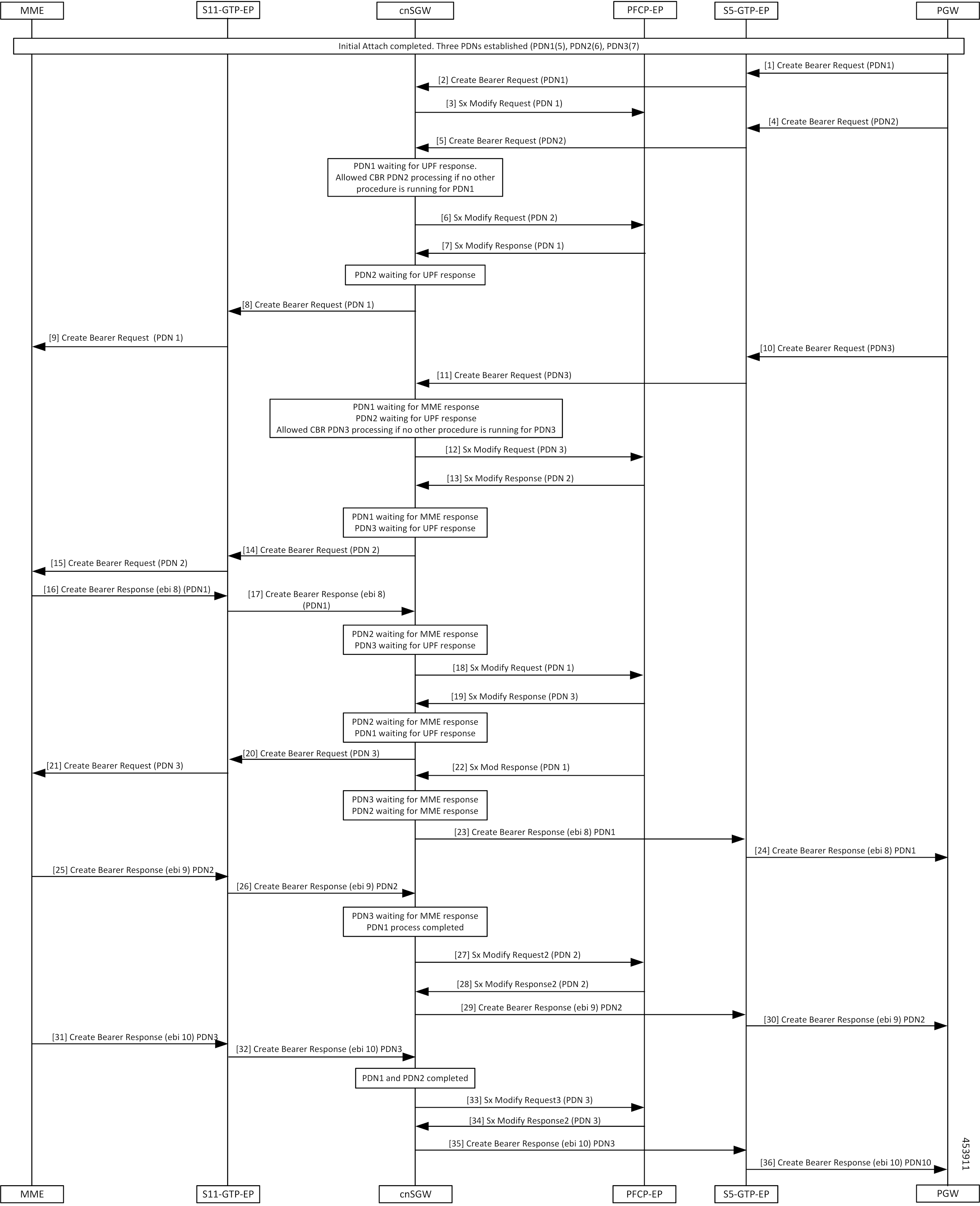

CBR Multi-PDN コールフロー

このセクションでは、CBR Multi-PDN コールフローについて説明します。

表 3. CBR Multi-PDN コールフローの説明
ステップ	説明
1	3 つの確立済み PDN により、初期接続プロセスが完了します。 PGW が S5-GTP-EP に PDN1 のベアラー作成要求を送信します。
2	S5-GTP-EP が cnSGW に PDN1 のベアラー作成要求を送信します。
3	cnSGW が PFCP-EP に PDN1 の Sx 変更要求を送信します。
4	PGW が S5-GTP-EP に PDN2 のベアラー作成要求を送信します。
5	S5-GTP-EP が cnSGW にベアラー作成要求 PDN2 を送信します。
6	cnSGW が PFCP-EP に PDN2 の Sx 変更要求を送信します。
7	PFCP-EP が cnSGW に PDN1 の Sx 変更応答を送信します。
8	cnSGW が S11-GTP-EP に PDN1 のベアラー作成要求を送信します。
9	S11-GTP-EP が MME に PDN1 のベアラー作成要求を送信します。
10	PGW が S5-GTP-EP にベアラー作成要求（PDN3）を送信します。
11	S5-GTP-EP が cnSGW にベアラー作成要求（PDN3）を送信します。
12	cnSGW が PFCP-EP に Sx 変更要求（PDN3）を送信します。
13	PFCP-EP が cnSGW に PDN2 の Sx 変更応答を送信します。
14	cnSGW が S11-GTP-EP に PDN2 のベアラー作成要求を送信します。
15	S11-GTP-EP が MME に PDN1 のベアラー作成要求を送信します。
16	MME が S11-GTP-EP に PDN1 のベアラー作成応答を送信します。
17	S11-GTP-EP が cnSGW に PDN1 のベアラー作成応答を送信します。
18	cnSGW が PFCP-EP に PDN1 の Sx 変更要求を送信します。
19	PFCP-EP が cnSGW に PDN3 の Sx 変更応答を送信します。
20	cnSGW が S11-GTPC-EP に PDN3 のベアラー作成要求を送信します。
21	S11-GTPC-EP が MME に PDN3 のベアラー作成要求を送信します。
22	PFCP-EP が cnSGW に PDN1 の Sx 変更応答 2 を送信します。
23	cnSGW が S5-GTP-EP に PDN1 のベアラー作成応答を送信します。
24	S5-GTP-EP が PGW に PDN1 のベアラー作成応答を送信します。
25	MME が S11-GTP-EP に PDN2 のベアラー作成応答を送信します。
26	S11-GTPC-EP が cnSGW に PDN1 のベアラー作成応答を送信します。
27	cnSGW が PFCP-EP に PDN2 の Sx 変更要求を送信します。
28	PFCP-EP が cnSGW に PDN2 の Sx 変更応答を送信します。
29	cnSGW が S5-GTP-EP に PDN2 のベアラー作成応答を送信します。
30	S5-GTP-EP が PGW に PDN2 のベアラー作成応答を送信します。
31	MME が S11-GTP-EP に PDN3 のベアラー作成応答を送信します。
32	S11-GTPC-EP が cnSGW に PDN3 のベアラー作成応答を送信します。
33	cnSGW が PFCP-EP に PDN2 の Sx 変更要求を送信します。
34	PFCP-EP が cnSGW に PDN3 の Sx 変更応答を送信します。
35	cnSGW が S5-GTP-EP に PDN3 のベアラー作成応答を送信します。
36	S5-GTP-EP が PGW に PDN3 のベアラー作成応答を送信します。

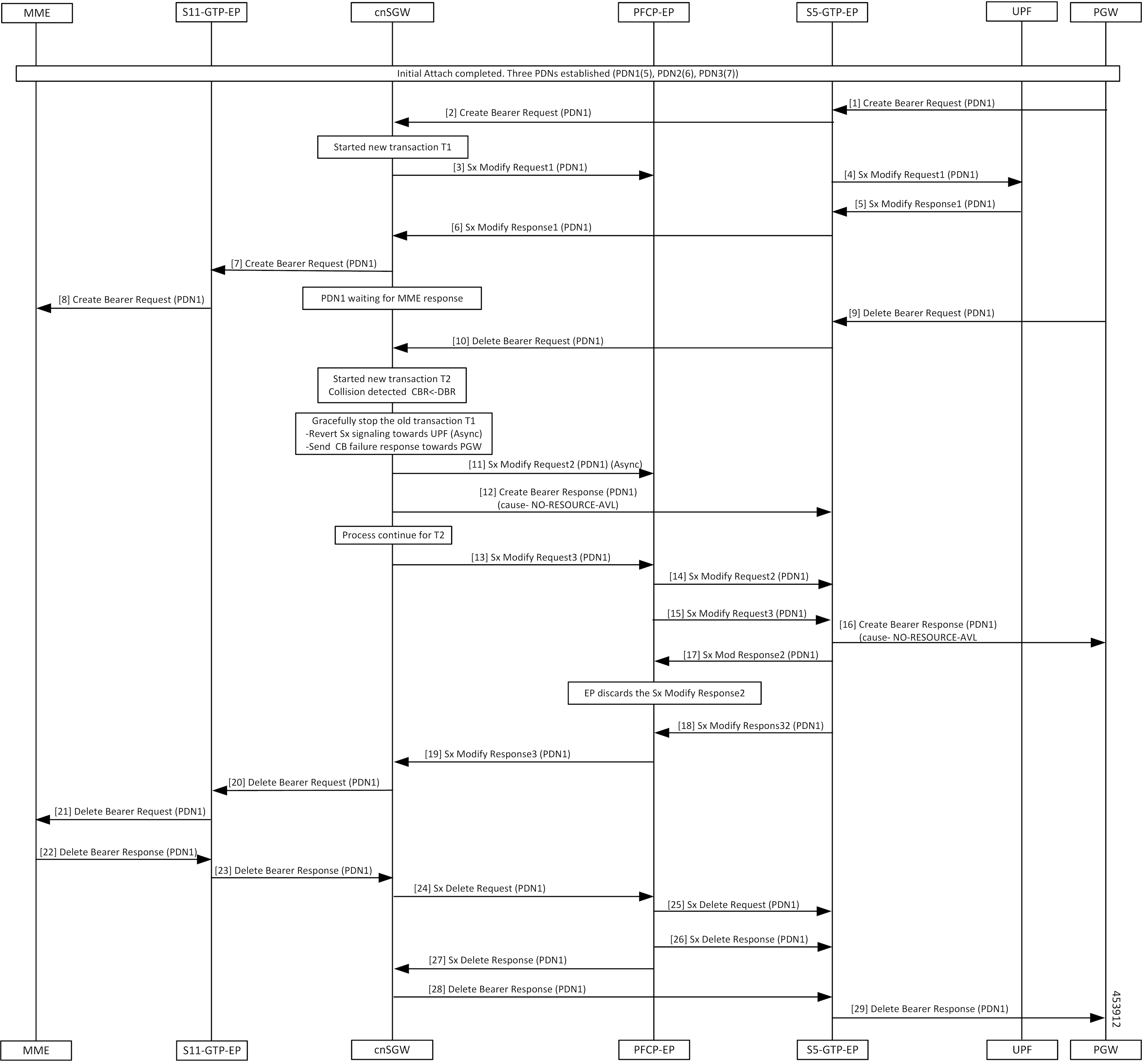

既存の PDN 手順のグレースフル停止のコールフロー

ここでは、既存の PDN 手順のグレースフル停止のコールフローについて説明します。

表 4. 既存の PDN 手順のグレースフル停止のコールフローの説明
ステップ	説明
1	すでに確立されている 3 つの PDN により、初期接続プロセスが完了します。 PGW が S5-GTPC-EP にベアラー作成要求を送信します。
2	S5-GTCP-EP が cnSGW に PDN1 のベアラー作成要求を転送します。
3	cnSGW が PFCP-EP に PDN1 の Sx 変更要求を転送します。 cnSGW は PDN1 の Sx 変更応答を待機します。
4	PFCP-EP が UPF に PDN1 の Sx 変更要求を送信します。
5	UPF が PFCP-EP に PDN1 の Sx 変更応答を送信します。
6	PFCP-EP が cnSGW に PDN1 の Sx 変更応答を送信します。
7	cnSGW が S11-GTPC-EP に PDN1 のベアラー作成要求を送信します。
8	S11-GTPC-EP が MME に PDN1 のベアラー作成要求を転送します。
9	PGW が S5-GTPC-EP に PDN1 のベアラー削除要求を送信します。
10	S5-GTPC-EP が cnSGW に PDN1 のベアラー削除要求を転送します。 cnSGW は MME 応答を待ち、PDN1 のベアラー削除要求を受信します。 PDN1 のコリジョンが検出された場合は、PDN1 の古いトランザクション T1 を停止します。
11	cnSGW が PFCP-EP に Sx 変更要求（非同期）を送信します。
12	cnSGWcnSGW が、No-Resource-Available を原因として PDN1 のベアラー作成応答を S5-GTPC-EP に送信します。
13	cnSGW が PFCP-EP に DBR の Sx 変更要求を送信します。
14	PFCP-EP が UPF に CBR の Sx 変更要求を転送します。
15	PFCP-EP が UPF に DBR の Sx 変更要求を転送します。
16	S5-GTPC-EP が、No を原因としてベアラー作成応答を送信します。
17	UPF が PFCP-EP に CBR の Sx 変更応答を送信します。 PFCP-EP はこの応答を破棄します。
18	UPF が PFCP-EP に DBR の Sx 変更応答を送信します。
19	PFCP-EP が cnSGW に DBR の Sx 変更応答を転送します。
20	cnSGW が S11-GTPC-EP に PDN1 のベアラー削除要求を送信します。
21	S11-GTPc-EP が MME に PDN1 のベアラー削除要求を転送します。
22	MME が S11-GTPC-EP に PDN1 のベアラー削除応答を送信します。
23	S11-GTCP-EP が cnSGW に PDN1 のベアラー削除応答を転送します。
24	cnSGW が PFCP-EP に PDN1 の Sx 削除要求を送信します。
25	PFCP-EP が UPF に PDN1 の Sx 削除要求を転送します。
26	UPF が PFCP-EP に PDN1 の Sx 削除応答を送信します。
27	PFCP-EP が cnSGW に PDN1 の Sx 削除応答を転送します。
28	cnSGW が S5-GTPC-EP に PDN1 のベアラー削除応答を送信します。
29	S5-GTPC-EP が PGW に PDN1 のベアラー削除応答を転送します。

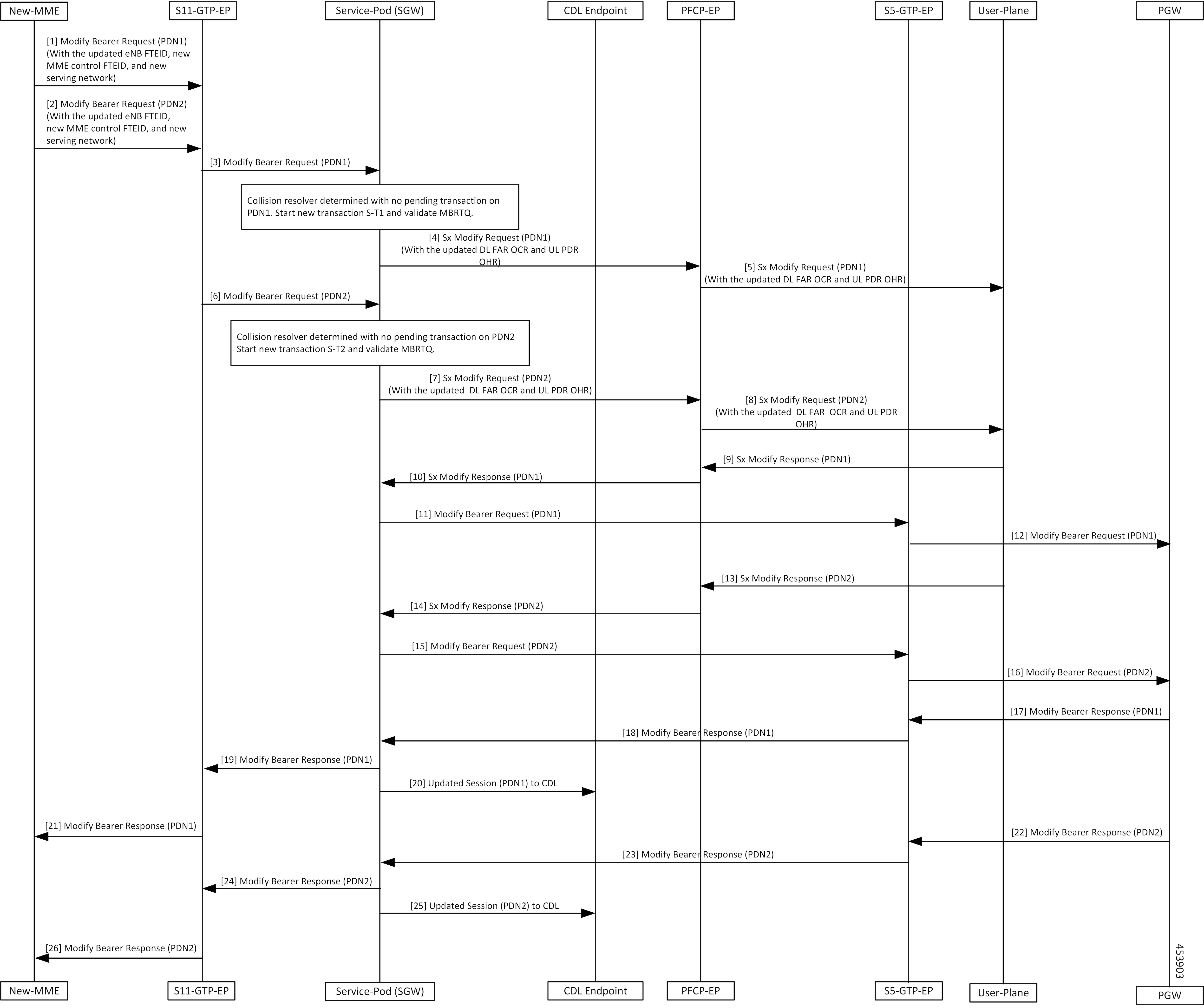

マルチ PDN 処理（PGW インタラクションあり）を使用した MME 間ハンドオーバーコールフロー

ここでは、マルチ PDN 処理（PGW インタラクションあり）を使用した MME 間ハンドオーバーコールフローについて説明します。

表 5. マルチ PDN 処理（PGW インタラクションあり）を使用した MME 間ハンドオーバーコールフローの説明
ステップ	説明
1	New-MME が更新された eNodeB FTEID、新しい MME 制御 FTEID、新しいサービングネットワークを使用して、（PDN1）の Modify Bearer Request を S11-GTP-EP に送信します。
2	New-MME が更新された eNodeB FTEID、新しい MME 制御 FTEID、新しいサービングネットワークを使用して、（PDN2）の Modify Bearer Request を S11-GTP-EP に送信します。
3	S11-GTP-EP が Modify Bearer Request（PDN1）を cnSGW-C に送信します。
4	cnSGW-C が更新された DL FAR OCR と UL PDR OHR を含む Sx Modify Request（PDN1）を PFCP-EP に送信します。
5	PFCP-EP が（PDN1）の Sx Modify Request をユーザープレーンに転送します。
6	S11-GTP-EP が Modify Bearer Request（PDN2）を送信します。
7	サービスポッド（SGW）が更新された DL FAR OCR と UL PDR OHR を含む Sx Modify Request（PDN2）を PFCP-EP に送信します。
8	PFCP-EP が Sx Modify Request（PDN2）をユーザープレーンに転送します。
9	ユーザープレーンが Sx Modify Request（PDN1）を PFCP-EP に送信します。
10	PFPC-EP が Sx Modify Request（PDN1）をサービスポッド（SGW）に転送します。
11	サービスポッド（SGW）が更新されたサービングネットワーク情報を含む Modify Bearer Request（PDN1）を S5-GTP-EP に送信します。
12	S5-GTP-EP が Modify Bearer Request（PDN1）を PGW に転送します。
13	ユーザープレーンが Sx Modify Request（PDN2）を PFCP-EP に送信します。
14	PFCP-EP が Sx Modify Request（PDN2）をサービスポッド（SGW）に転送します。
15	サービスポッド（SGW）が更新されたサービングネットワーク情報を含む Modify Bearer Request（PDN2）を S5-GTP-EP に送信します。
16	S5-GTP-EP が Modify Bearer Request（PDN2）を PGW に送信します。
17	PGW が Modify Bearer Response（PDN1）を S5-GTP-EP に送信します。
18	S5-GPT-EP が Modify Bearer Response（PDN1）をサービスポッド（SGW）に転送します。
19	サービスポッド（SGW）が Modify Bearer Response（PDN1）を S11-GTP-EP に転送します。
20	サービスポッド（SGW）が CDL エンドポイントに送信された PDN1 セッションを更新します。
21	S11-GTP-EP が Modify Bearer Response（PDN1）を New-MME に送信します。
22	PGW が（PDN2）の Modify Bearer Response を S5-GTP-EP に送信します。
23	S5-GPT-EP が Modify Bearer Response（PDN2）をサービスポッド（SGW）に転送します。
24	サービスポッド（SGW）が Modify Bearer Response（PDN2）を S11-GTP-EP に転送します。
25	サービスポッド（SGW）が MME 間を完了（PDN2）とマークし、CDL エンドポイントに送信された PDN2 セッションを更新します。
26	S11-GTP-EP が Modify Bearer Response（PDN2）を New-MME に送信します。

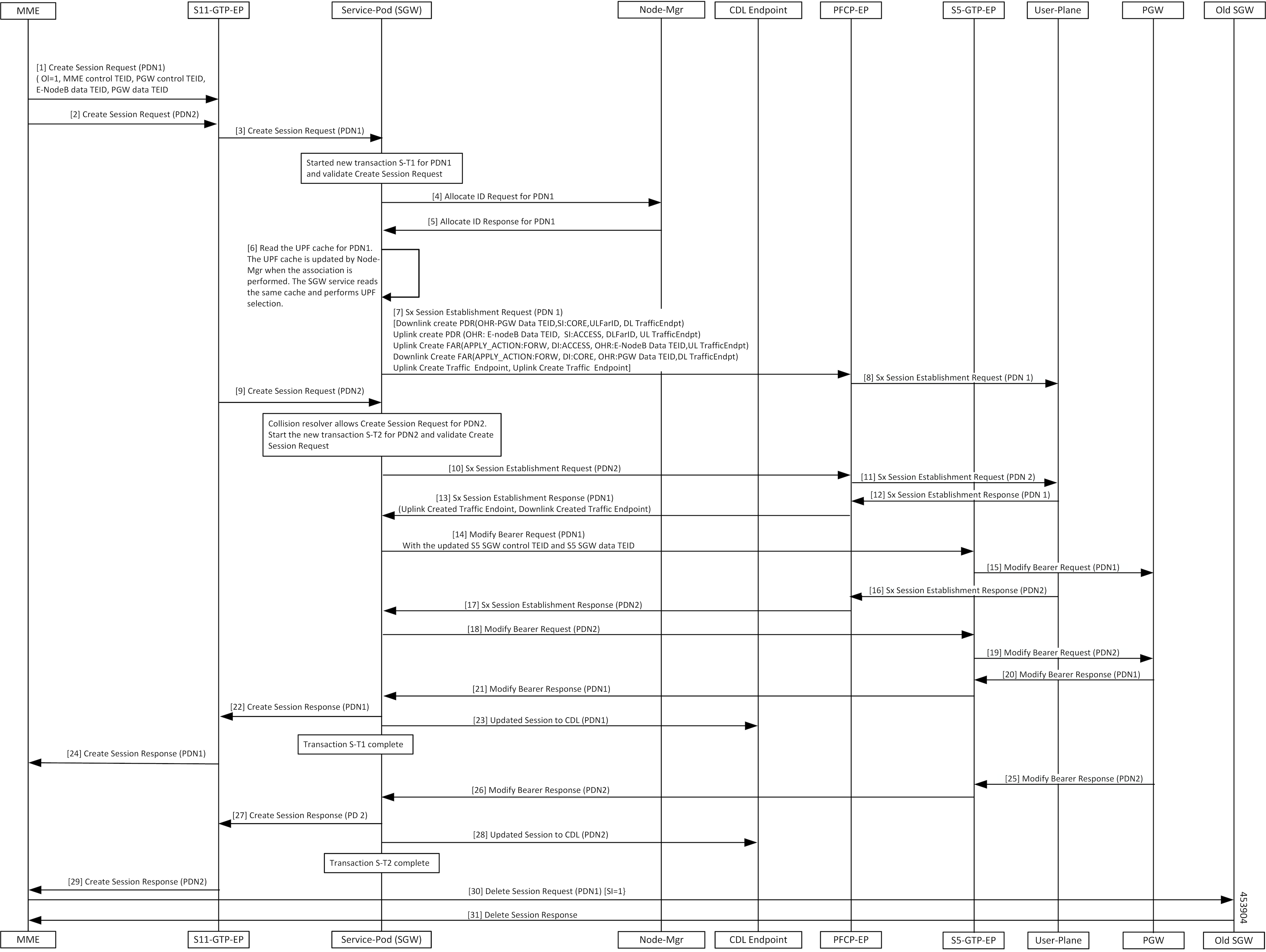

マルチ PDN コール X2 ハンドオーバー SGW の cnSGW-C への再配置コールフロー

ここでは、マルチ PDN コール X2 ハンドオーバー SGW の cnSGW-C への再配置コールフローについて説明します。

表 6. マルチ PDN コール X2 ハンドオーバー SGW の cnSGW-C への再配置コールフローの説明
ステップ	説明
1	MME が（OI = 1、MME 制御 TEID、PGW 制御 TEID、eNodeB データ TEID、PGW データ TEID）を使用して（PDN1）の Create Session Request を S11-GTP-EP に送信します。
2	MME が Create Session Request（PDN2）を S11-GTP-EP に送信します。
3	S11-GTP-EP が Create Session Request（PDN1）をサービスポッド（SGW）に転送します。
4	サービスポッド（SGW）が Node-Mgr に ID の割り当て（PDN1）を要求します。
5	Node-Mgr が ID 割り当て応答（PDN1）で応答します。
6	サービスポッド（SGW）が UPF 選択を実行します。
7	サービスポッド（SGW）が Sx Session Establishment Request（PDN1）を PFCP-EP に送信します。
8	PFCP-EP が Sx Session Establishment Request（PDN1）をユーザープレーンに転送します。
9	S11-GTP-EP が Create Session Request（PDN2）をサービスポッド（SGW）に送信します。
10	サービスポッド（SGW）が Sx Session Establishment Request（PDN2）を PFCP-EP に送信します。
11	PFCP-EP が Sx Session Establishment Request（PDN2）をユーザープレーンに転送します。
12	ユーザープレーンが Sx Session Establishment Response（PDN1）を PFCP-EP に送信します。
13	PFCP-EP が Sx Session Establishment Response（PDN1）をサービスポッド（SGW）に送信します。
14	サービスポッド（SGW）が、更新済みの S5 SGW 制御 TEID と S5 SGW データ TEID を使用して、Modify Bearer Request（PDN1）を S5-GTP-EP に送信します。
15	S5-GTP-EP が Modify Bearer Request（PDN1）を PGW に転送します。
16	ユーザープレーンが Sx Session Establishment Response（PDN2）を PFCP-EP に送信します。
17	PFCP-EP が Sx Session Establishment Response（PDN2）をサービスポッド（SGW）に転送します。
18	サービスポッド（SGW）が、更新済みの S5 SGW 制御 TEID と S5 SGW データ TEID を使用して、Modify Bearer Request（PDN2）を S5-GTP-EP に送信します。
19	S5-GTP-EP が Modify Bearer Request（PDN2）を PGW に転送します。
20	PGW が Modify Bearer Response（PDN1）を S5-GTP-EP に送信します。
21	S5-GTP-EP が Modify Bearer Response（PDN1）をサービスポッド（SGW）に転送します。
22	サービスポッド（SGW）が Create Session Response（PDN1）を S11-GTP-EP に送信します。
23	サービスポッド（SGW）が CDL エンドポイントに対する PDN1 セッションを更新します。
24	S11-GTP-EP が Create Session Response（PDN1）を MME に転送します。
25	PGW が Modify Bearer Response（PDN2）を S5-GTP-EP に送信します。
26	S5-GTP-EP が Modify Bearer Response（PDN2）をサービスポッド（SGW）に転送します。
27	サービスポッド（SGW）が Create Session Response（PDN2）を S11-GTP-EP に送信します。
28	サービスポッド（SGW）が CDL エンドポイントに対する PDN2 セッションを更新します。
29	S11-GTP-EP が Create Session Response（PDN2）を MME に転送します。
30	MME が Delete Session Request（PDN1）[SI=1] を古い SGW に送信します。
31	古い SGW が Delete Session Response で MME に応答します。

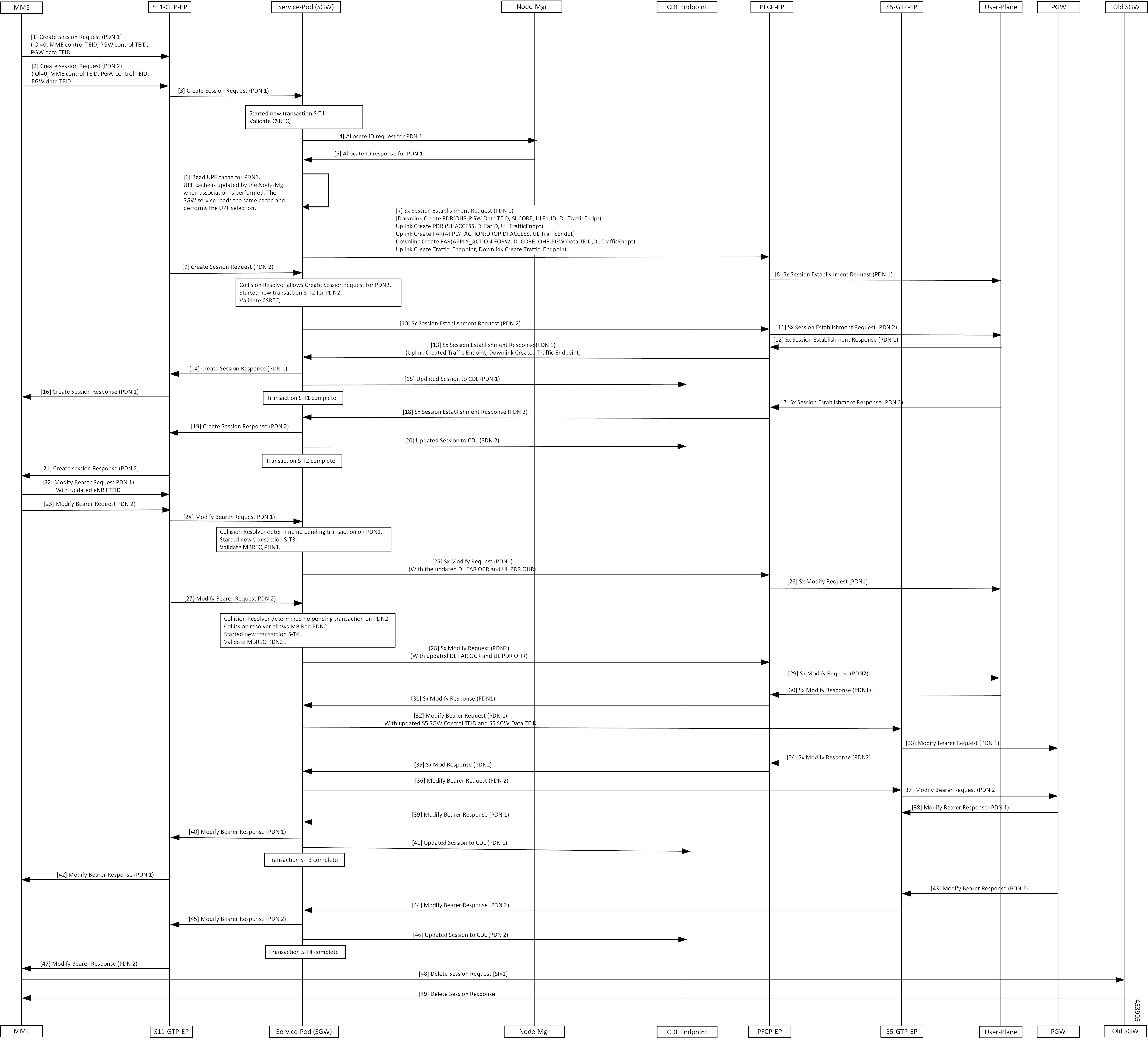

サービスポッド（SGW）へのマルチ PDN S1 ハンドオーバー SGW の再配置コールフロー

ここでは、サービスポッド（SGW）へのマルチ PDN S1 ハンドオーバー SGW の再配置コールフローについて説明します。

表 7. サービスポッド（SGW）へのマルチ PDN S1 ハンドオーバー SGW の再配置コールフローの説明
ステップ	説明
1	MME が、（OI = 0、MME 制御 TEID、PGW 制御 TEID、および PGW データ TEID）とともに、セッション作成要求（PDN1）を S11-GTP-EP に送信します。
2	MME が、（OI = 0、MME 制御 TEID、PGW 制御 TEID、および PGW データ TEID）とともに、セッション作成要求（PDN2）を S11-GTP-EP に送信します。
3	S11-GTP-EP がサービスポッド（SGW）にセッション作成要求（PDN1）を送信します。
4	サービスポッド（SGW）が Node-Mgr に ID の割り当て（PDN1）を要求します。
5	Node-Mgr がサービスポッド（SGW）に ID 割り当て応答（PDN1）で応答します。
6	サービスポッド（SGW）が UPF 選択を実行します。
7	サービスポッド（SGW）が PFCP-EP への Sx セッション確立要求（PDN1）をトリガーします。
8	PFCP-EP が Sx セッション確立要求（PDN1）をユーザープレーンに転送します。
9	サービスポッド（SGW）が S11-GTP-EP からセッション作成要求（PDN2）を受信します。
10	サービスポッド（SGW）が Sx セッション確立要求（PDN2）を PFCP-EP に送信します。
11	PFCP-EP が Sx Session Establishment Request（PDN2）をユーザープレーンに転送します。
12	ユーザープレーンが PFCP-EP に対して Sx セッション確立応答（PDN1）で応答します。
13	PFCP-EP が Sx セッション確立応答（PDN1）をサービスポッド（SGW）に転送します。
14	サービスポッド（SGW）がセッション作成応答（PDN1）を S11-GTP-EP に送信します。
15	サービスポッド（SGW）が CDL エンドポイントに対する PDN1 セッションを更新します。
16	S11-GTP-EP がセッション作成応答（PDN1）を MME に転送します。
17	ユーザープレーンが PFCP-EP に対して Sx セッション確立応答（PDN2）で応答します。
18	PFCP-EP が Sx セッション確立応答（PDN2）をサービスポッド（SGW）に転送します。
19	サービスポッド（SGW）がセッション作成応答（PDN2）を S11-GTP-EP に送信します。
20	サービスポッド（SGW）が CDL エンドポイントに対する PDN2 セッションを更新します。
21	S11-GTP-EP がセッション作成応答（PDN2）を MME に転送します。
22	MME が S11-GTP-EP にベアラー変更要求（PDN1）を送信します。
23	MME が S11-GTP-EP にベアラー変更要求（PDN2）を送信します。
24	S11-GTP-EP がサービスポッド（SGW）にベアラー変更要求を転送します。
25	サービスポッド（SGW）が PFCP-EP に Sx 変更要求（PDN1）を送信します。
26	PFCP-EP が Sx 変更要求（PDN1）をユーザープレーンに転送します。
27	S11-GTP-EP がサービスポッド（SGW）にベアラー変更要求（PDN2）を送信します。
28	サービスポッド（SGW）が更新された DL FAR OCR と UL PDR OHR を含む Sx 変更要求（PDN2）を PFCP-EP に送信します。
29	PFCP-EP が Sx 変更要求（PDN2）をユーザープレーンに転送します。
30	ユーザープレーンが PFCP-EP に対して Sx 変更要求（PDN1）で応答します。
31	PFCP-EP が Sx 変更要求（PDN1）をサービスポッド（SGW）に転送します。
32	サービスポッド（SGW）が、更新された S5 SGW 制御 TEID と S5 SGW データ TEID とともに、ベアラー変更要求（PDN1）を S5-GTP-EP に送信します。
33	S5-GTP-EP がベアラー変更要求（PDN1）を PGW に転送します。
34	ユーザープレーンが PFCP-EP に Sx 変更応答（PDN2）を送信します。
35	PFCP-EP が Sx 変更応答（PDN2）をサービスポッド（SGW）に転送します。
36	サービスポッド（SGW）が S5-GTP-EP にベアラー変更要求（PDN2）を送信します。
37	S5-GTP-EP がベアラー変更要求（PDN2）を PGW に転送します。
38	PGW が S5-GTP-EP に対してベアラー変更応答（PDN1）で応答します。
39	S5-GTP-EP がベアラー変更応答（PDN1）をサービスポッド（SGW）に転送します。
40	サービスポッド（SGW）がベアラー変更応答（PDN1）を S11-GTP-EP に送信します。
41	サービスポッド（SGW）が CDL エンドポイントに対する PDN1 セッションを更新します。
42	S11-GPT-EP がベアラー変更応答（PDN1）を MME に転送します。
43	PGW が S11-GTP-EP に対してベアラー変更応答（PDN1）で応答します。
44	S5-GTP-EP がベアラー変更応答（PDN2）をサービスポッド（SGW）に転送します。
45	サービスポッド（SGW）がベアラー変更応答（PDN2）を S11-GTP-EP に送信します。
46	サービスポッド（SGW）が CDL エンドポイントに対する PDN2 セッションを更新します。
47	S11-GPT-EP がベアラー変更応答（PDN2）を MME に転送します。
48	MME が古い SGW に対してセッション削除要求 [SI=1] をトリガーします。
49	古い SGW がセッションを削除し、セッション削除応答で応答します。

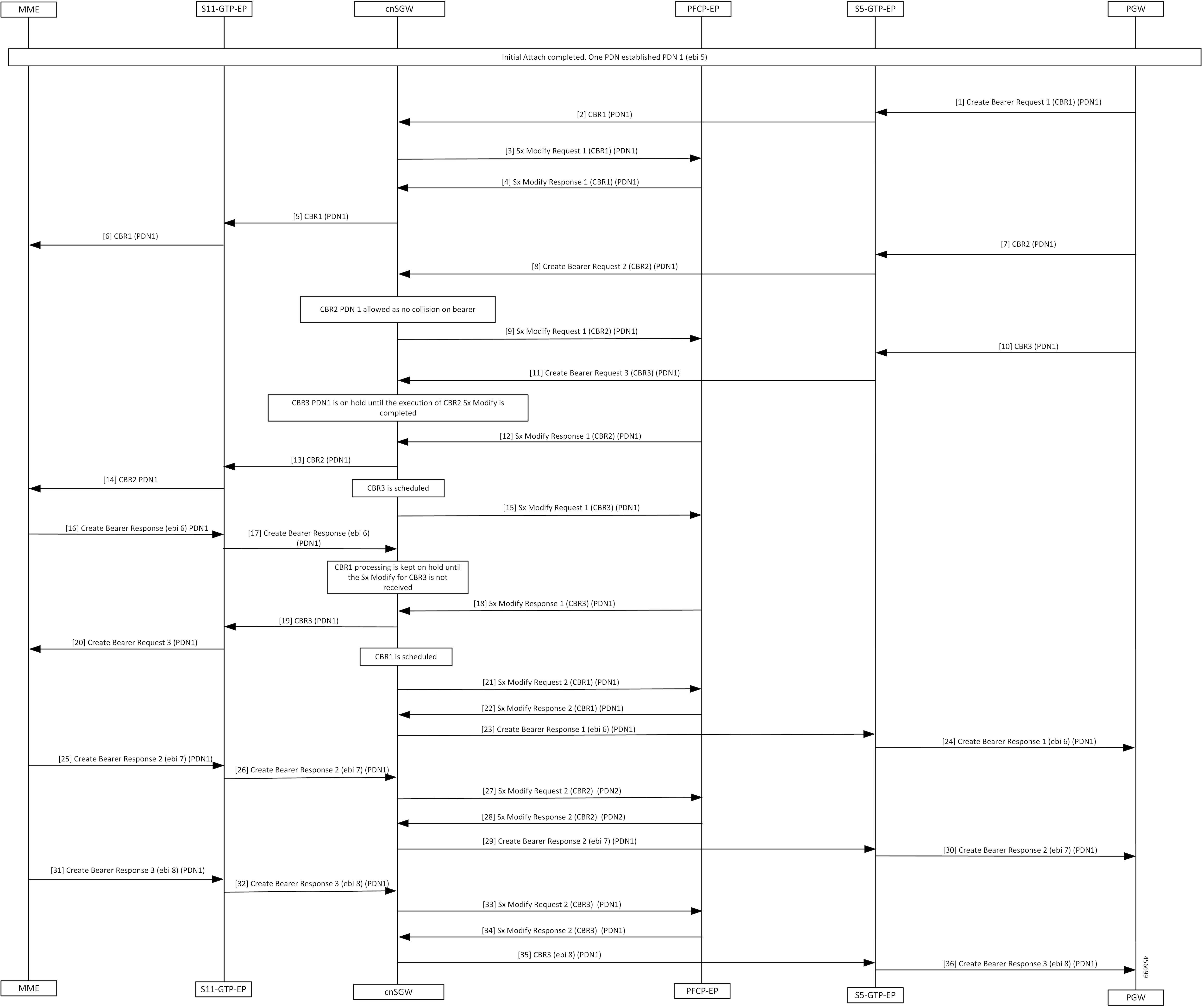

同一 PDN に対する複数の CBR のコールフロー

このセクションでは、同一 PDN に対する複数の CBR のコールフローについて説明します。

表 8. 同一 PDN に対する複数の CBR のコールフローの説明
ステップ	説明
1	初期接続が完了しました。1 つの PDN が PDN1（ebi 5）を確立しています。 PGW が S5-GTP-EP に PDN1 のベアラー作成要求 1 を送信します。
2	S5-GTP-EP が cnSGW に PDN1 のベアラー作成要求 1 を転送します。
3	cnSGW が PFCP-EP に PDN1 の Sx 変更要求 1 を送信します。
4	cnSGW が PFCP-EP から PDN1 の Sx 変更応答 1 を受信します。
5	cnSGW が S11-GTP-EP に PDN1 のベアラー作成要求 1 を送信します。
6	S11-GTP-EP が MME に PDN1 のベアラー作成要求 1 を送信します。
7	PGW が S5-GTP-EP にベアラー作成要求 2 を送信します。
8	S5-GTP-EP が cnSGW にベアラー作成要求 2 を送信します。
9	cnSGW が PFCP-EP に PDN1 の Sx 変更要求 1（ベアラー作成要求 2）を送信します。
10	PGW が S5-GTP-EP に PDN1 のベアラー作成要求 3 を送信します。
11	S5-GTP-EP が cnSGW に PDN1 のベアラー作成要求 3 を送信します。
12	PFCP-EP が cnSGW に PDN1 の Sx 変更応答 1（CBR2）を送信します。
13	cnSGW が S11-GTP-EP に PDN1 のベアラー作成要求 2 を送信します。
14	S11-GTP-EP が MME に PDN1 のベアラー作成要求 2 を送信します。
15	cnSGW が PFPC-EP に PDN1 の Sx 変更要求 1（CBR3）を送信します。
16	MME が S11-GTP-EP に PDN1 のベアラー作成応答 1（ebi6）を送信します。
17	S11-GTP-EP が cnSGW に PDN1 のベアラー作成応答 1（ebi6）を送信します。
18	cnSGW が PFPC-EP への PDN1 の Sx 変更応答 1（CBR3）を受信します。
19、20	cnSGW が S11-GTP-EP にベアラー作成要求 3 を送信します。
20	S11-GTP-EP が MME にベアラー作成要求 3 を送信します。
21	cnSGW が PFPC-EP に PDN1 の Sx 変更要求 2（CBR1）を送信します。
22	cnSGW が PFPC-EP への PDN1 の Sx 変更応答 2（CBR1）を受信します。
23	cnSGW が S5-GTP-EP に PDN1 のベアラー作成応答 1（ebi 6）を送信します。
24	S5-GTP-EP が PGW に PDN1 のベアラー作成応答 1（ebi 6）を送信します。
25	MME は、MME から送信された PDN1 のベアラー作成応答 2（ebi 7）を cnSGW に送信します。
26	S11-GTP-EP は、MME から送信された PDN1 のベアラー作成応答 2（ebi 7）を cnSGW に送信します。
27	cnSGW が PFCP-EP に PDN1 の Sx 変更要求 2（CBR2）を送信します。
28	PFCP-EP が cnSGW に PDN1 の Sx 変更応答 2（CBR2）を送信します。
29	cnSGW が S5-GTP-EP に PDN1 のベアラー作成応答 2（ebi 7）を送信します。
30	S5-GTP-EP が PGW に PDN1 のベアラー作成応答 2（ebi 7）を送信します。
31	MME が S11-GTP-EP に PDN1 のベアラー作成応答 3（ebi 8）を送信します。
32	S11-GTP-EP が cnSGW に PDN1 のベアラー作成応答 3（ebi 8）を送信します。
33	cnSGW が PFPC-EP に PDN1 の Sx 変更要求 2（CBR3）を送信します。
34	PFCP-EP が cnSGW に PDN1 の Sx 変更応答 2（CBR3）を送信します。
35	cnSGW が S5-GTP-EP に PDN1 のベアラー作成応答 3（ebi 8）を送信します。
36	S5-GTP-EP が PGW に PDN1 のベアラー作成応答 3（ebi 8）を送信します。

コリジョンリゾルバの破棄処理コールフロー

ここでは、コリジョンリゾルバの破棄処理コールフローについて説明します。

表 9. コリジョンリゾルバの破棄処理コールフローの説明
ステップ	説明
1	初期接続手順が完了しました。 PDN1（ebi 5）、PDN2（ebi 6）、および PDN3（ebi 7）が確立されます。 PGW が PDN1 の Create Bearer Request を S5-GTP-EP に送信します。
2	PFCP-EP が PDN1 の Create Bearer Request 1 を cnSGW に送信します。
3	cnSGW が PDN1 の Sx Modify Request 1 を PFCP-EP に送信します。
4、5	PGW が PDN1 のDelete Bearer Request（ebi5）を cnSGW に送信します。
6	PDN1 でコリジョンが検出されました。ネットワークで開始された PDN の削除要求がトリガーされると、Create Bearer Request は破棄されます。 cnSGW が EGTP_CAUSE_SN_MALFORMED_MSG の理由で応答メッセージをエンドポイントポッドに送信します。 cnSGW が PDN1 の Create Bearer Response（discard 1）を S5-GTP-EP に送信します。
7	cnSGW が PDN1 の Sx Modify Request 1（DBR1）を PFPC-EP に送信します。
8	cnSGW が PFPC-EP から PDN1 の Sx Modify Request 1（DBR1）を受信します。
9	cnSGW が Delete Bearer Request 1 を S11-GTP-EP に送信します。
10	S11-GTP-EP が Delete Bearer Request 1 を MME に送信します。
11	MME が Delete Bearer Response 1 を S11-GTP-EP に送信します。
12	S11-GTP-EP が Delete Bearer Response 1 を cnSGW に送信します。
13	cnSGW が PDN1 の Sx Delete Request を PFCP-EP に送信します。
14	PFPC-EP が PDN1 の Sx Delete Response を cnSGW に送信します。
15	cnSGW が PDN1 の Delete Bearer Response 1 を PGW に送信します。
16	S5-GTP-EP が PDN1 の Delete Bearer Response を PGW に送信します。

一時停止処理コールフロー

このセクションでは、一時停止処理のコールフローについて説明します。

表 10. 一時停止処理コールフローの説明
ステップ	説明
1	初期接続プロセスが完了しました。 PDN1（ebi 5）と PDN2（ebi 6）が確立されます。 PDN3（ebi 7）UE は、PDN 接続が進行中であることを要求しました。ベアラー作成要求のコリジョンが発生しました。 MME が PDN3 のセッション作成要求を S11-GTP-EP に送信します。
2	S11-GTP-EP が PDN3 のセッション作成要求を cnSGW に送信します。
3	cnSGW が Sx 確立要求を PFCP-EP に送信します。
4	PFCP-EP が Sx 確立応答を cnSGW に送信します。
5	cnSGW が PDN3 のセッション作成要求を PGW に送信します。
6	S5-GTP-EP が PDN3 のセッション作成要求を PGW に送信します。
7	PGW が PDN3 のセッション作成応答を S5-GTP-EP に送信します。
8	S5-GTP-EP が PDN3 のセッション作成応答を cnSGW に送信します。
9	PGW が PDN3 のベアラー作成要求を S5-GTP-EP に送信します。
10	S5-GTP-EP が cnSGW に PDN3 のベアラー作成要求を送信します。
11	PDN3 のセッション作成要求トランザクションで検出されたコリジョンが、初期接続時のベアラー変更要求またはベアラー変更応答の完了を待機しているときに接続されます。コリジョンリゾルバがベアラー作成要求を一時停止します。 cnSGW は、Sx 変更要求およびセッション作成要求を PFCP-EP に送信します。
12	PFCP-EP が、Sx 変更応答とセッション作成応答を cnSGW に送信します。
13	cnSGW は、S11-GTP-EP に送信された PDN3 のセッション作成応答を送信します。
14	S11-GTP-EP は、MME に送信された PDN3 のセッション作成応答を送信します。
15	MME が S11-GTP-EP に PDN3 のベアラー変更要求を送信します。
16	S11-GTP-EP が cnSGW に PDN3 のベアラー変更要求を送信します。
17	cnSGW が PFCP-EP に PDN3 のベアラー変更要求を送信します。
18	PFCP-EP が Sx 変更応答を cnSGW に送信します。
19	cnSGW が、PDN3 のベアラー変更応答を S11-GTP-EP に送信します。
20	S11-GTP-EP が PDN3 のベアラー変更応答を MME に送信します。
21	cnSGW が PDN3 の Sx 変更要求 1 を PFCP-EP に送信します。
22	PFPC-EP が PFPC-EP に PDN3 の Sx 変更応答 1 を送信します。
23	cnSGW は、S11-GTP-EP に送信された PDN3 のベアラー作成要求を送信します。
24	S11-GTP-EP は、MME に送信された PDN3 のベアラー作成要求を送信します。
25	MME が PDN3 のベアラー作成応答を S11-GTP-EP に送信します。
26	S11-GTP-EP が PDN3 のベアラー作成応答を cnSGW に送信します。
27	cnSGW が PDN3 の Sx 変更要求 2 を PFCP-EP に送信します。
28	PFCP-EP が PDN3 の Sx 変更応答 2 を cnSGW に送信します。
29	cnSGW が PDN3 のベアラー作成応答を PGW に送信します。
30	S5-GTP-EP が PGW に PDN3 のベアラー作成応答を送信します。

優先度の低い手順の中止処理

このセクションでは、優先度の低い手順の中止処理のコールフローについて説明します。

表 11. 優先度の低い手順の中止処理のコールフローの説明
ステップ	説明
1	初期接続手順が完了しました。 PDN1（ebi 5）と PDN2（ebi 6,7,8）が確立されます。ベアラー更新要求（ebi 7）は、PGW から受信した Sx 変更応答と専用ベアラー要求（ebi 7）を待っています。 PGW が、ベアラー更新要求（eBi 7）PDN2 を S5-GTP-EP に送信します。
2	PFCP-EP が、ベアラー更新要求（eBi 7）PDN2 を cnSGW に送信します。
3	cnSGW が、ベアラー更新要求（eBi 7）PDN2 を S11-GTP-EP に送信します。
4	S5-GTP-EP が、ベアラー更新要求（eBi 7）PDN2 を MME に転送します。
5	MME が、ベアラー更新応答を S11-GTP-EP に送信します。
6	S11-GTP-EP が、ベアラー更新応答を cnSGW に送信します。
7	cnSGW が、Sx 変更要求を PFCP-EP に送信します。
8	PGW が、PDN2 のベアラー削除要求（eBi 7）を S5-GTP-EP に送信します。
9	S5-GTP-EP が、PDN2 のベアラー削除要求（eBi 7）を cnSGW に転送します。
10	PDN2 でコリジョンが検出されます。同じベアラーに対して高優先度の専用ベアラー削除が受信されたため、ベアラー更新要求は破棄されます。 cnSGW が、EGTP_CAUSE_SN_MALFORMED_MSG の原因で応答メッセージをエンドポイントポッドに送信します。 cnSGW は、PDN2 のベアラー更新要求（Discard）を S5-GTP-EP に送信します。
11	GTP-EP は、エンドポイントポッドでベアラー更新要求のメッセージをドロップし、PGW には転送しません。 cnSGW が PDN2 の Sx 更新要求 1 を PFCP-EP に送信します。
12	PFCP-EP が、PDN2 の Sx 変更応答 1 を cnSGW に送信します。
13	cnSGW が、PDN2 のベアラー削除要求を S11-GTP-EP に送信します。
14	S11-GTP-EP が PDN2 のベアラー削除要求（ebi 7）を MME に送信します。
15	MME が PDN2 のベアラー削除応答を S11-GTP-EP に送信します。
16	S11-GTP-EP が PDN2 のベアラー削除応答を cnSGW に送信します。
17	cnSGW が PDN2 の Sx 更新要求を PFCP-EP に送信します。
18	PFCP-EP が、PDN2 の Sx 変更応答を cnSGW に送信します。
19	cnSGW が S5-GTP-EP に PDN2 のベアラー削除応答を送信します。
20	S5-GTP-EP が PDN2 のベアラー削除応答を PGW に送信します。

二重削除最適化コールフロー

ここでは、二重削除最適化コールフローについて説明します。

表 12. 二重削除最適化コールフローの説明
ステップ	説明
1	初期接続手順が完了しました。 PDN1（ebi 5）と PDN2（ebi 6,7,8）が確立されます。ベアラー削除要求（ebi 6）と Sx 変更要求が保留中で、セッション削除要求が MME から受信されます。 PGW が S5-GTP-EP に PDN2 のベアラー削除要求（ebi 6）を送信します。
2	S5-GTP-EP が cnSGW に PDN2 のベアラー削除要求（ebi 6）を転送します。
3	cnSGW が PFCP-EP に Sx 変更要求を送信します。
4	ベアラー削除要求（ebi 6）デフォルトの Sx 変更応答を待機します。 MME が S11-GTP-EP に PDN2 のセッション削除要求を送信します。
5	S11-GTP-EP が cnSGW に PDN2 のセッション削除要求を転送します。
6	PDN2 でコリジョンが検出されます。 PDN2 で削除プロセスが実行されます。新しい手順は中止され、古い手順が続行されます。ベアラー削除要求の Sx 変更応答の後、S11 ベアラー削除要求は送信されません。 cnSGW が S11-GTP-EP に PDN2 のセッション削除応答（承認済み）を送信します。
7	S11-GTP-EP が MME に PDN2 のセッション削除応答（承認済み）を転送します。
8	ベアラー削除要求の処理が進行している間に、PFCP-EP が cnSGW に PDN2 の Sx 変更応答 1 を送信します。
9	cnSGW が PFCP-EP に PDN2 の Sx 削除要求を送信します。
10	PFCP-EP が cnSGW に PDN2 の Sx 削除応答を送信します。
11	cnSGW が S5-GTP-EP に PDN2 のベアラー削除応答を送信します。
12	S5-GTP-EP が PGW に PDN2 のベアラー削除応答を転送します。

UCC 5G cnSGWc 構成および管理ガイド、リリース 2025.01

偏向のない言語

翻訳について

Book Title

UCC 5G cnSGWc 構成および管理ガイド、リリース 2025.01

Chapter Title
