ECMP

この章では、ルーティングプロトコルでネットワークトラフィックの負荷分散に使用される等コストマルチパス(ECMP)ルーティングを設定する手順について説明します。

ECMP について

Threat Defense デバイスは、等コストマルチパス(ECMP)ルーティングをサポートしています。インターフェイスのグループを含むように、仮想ルータごとにトラフィックゾーンを設定できます。各ゾーンにある最大 8 つのインターフェイス間に最大 8 つの等コストのスタティックルートまたはダイナミックルートを設定できます。たとえば、次のようにゾーン内の 3 つのインターフェイ間に複数のデフォルト ルートを設定できます。


route for 0.0.0.0 0.0.0.0 through outside1 to 10.1.1.2
route for 0.0.0.0 0.0.0.0 through outside2 to 10.2.1.2
route for 0.0.0.0 0.0.0.0 through outside3 to 10.3.1.2

ECMP の注意事項と制限事項

ファイアウォール モードのガイドライン

ECMP ゾーンは、ルーテッド ファイアウォール モードでのみサポートされています。

インターフェイスのガイドライン

dVTI とループバック インターフェイスはサポートされていません。

その他のガイドライン

  • デバイスには、最大 256 の ECMP ゾーンを設定できます。

  • ECMP ゾーンごとに 8 つのインターフェイスのみを関連付けられます。

  • 1 つのインターフェイスがメンバーになれる ECMP ゾーンは 1 つだけです。

  • 等コストのスタティックルートに関連付けられているインターフェイスは、ECMP ゾーンから削除できません。

  • インターフェイスに等コストのスタティックルートが関連付けられている場合、ECMP ゾーンは削除できません。

  • ルーテッドインターフェイスのみを ECMP ゾーンに関連付けられます。

  • 次のインターフェイスは、ECMP ゾーンに関連付けられません。

    • BVI インターフェイス。

    • EtherChannel のメンバーインターフェイス。

    • フェールオーバーまたはステート リンク インターフェイス。

    • 管理専用インターフェイスまたは管理アクセスインターフェイス。

    • クラスタ制御リンクインターフェイス。

    • VNI。

    • VLAN インターフェイス

    • SSL が有効になっているリモートアクセス VPN 設定のインターフェイス。

  • ECMP ゾーン内のインターフェイスでは DHCP リレーはサポートされていません。

  • デュアル ISP/WAN Threat Defense の展開:プライマリおよびセカンダリ データ インターフェイス用に単一の ECMP ゾーンを作成します。この構成により、同じメトリック値を持つ両方のインターフェイスのスタティックルートを作成できます。

  • Threat Defense は、IPsec セッションでの NAT を使用した ECMP をサポートしていません。標準の IPsec 仮想プライベートネットワーク(VPN)トンネルは、IPsec パケットの提供パス内の NAT ポイントでは機能しません。

ECMP の管理ページ

[ルーティング(Routing)] ペインで [ECMP] をクリックすると、仮想ルータに対応する ECMP ページが表示されます。このページには、仮想ルータの関連インターフェイスを持つ既存の ECMP ゾーンが表示されます。このページでは、仮想ルータに ECMP ゾーンを追加できます。ECMP の[編集(Edit)]編集アイコン[削除(Delete)]([削除(Delete)] アイコンもできます。

次の手順を実行できます。

ECMP ゾーンの作成

ECMP ゾーンは、仮想ルータごとに作成されるため、ECMP が作成されている仮想ルータのインターフェイスのみを ECMP に関連付けることができます。

手順


ステップ 1

[デバイス(Devices)] > [デバイス管理(Device Management)] を選択し、Threat Defense デバイスを編集します。

ステップ 2

[ルーティング(Routing)] をクリックします。

ステップ 3

仮想ルータのドロップダウンから、ECMP ゾーンを作成する仮想ルータを選択します。

グローバル仮想ルータおよびユーザー定義の仮想ルータに ECMP ゾーンを作成できます。仮想ルータの作成については、仮想ルータの作成を参照してください。

ステップ 4

[ECMP] をクリックします。

ステップ 5

[Add] をクリックします。

ステップ 6

[ECMPの追加(Add ECMP)] ボックスに ECMP ゾーンの名前を入力します。

(注)



ECMP 名は、ルーテッドデバイスに対して一意である必要があります。

ステップ 7

インターフェイスを関連付けるには、[使用可能なインターフェイス(Available Interfaces)] ボックスでインターフェイスを選択し、[追加(Add)] をクリックします。

次の点を忘れないでください。

  • 割り当てに使用できるのは、仮想ルータに属しているインターフェイスだけです。

  • 論理名を持つインターフェイスのみが [Available Interfaces] ボックスの下にリストされます。インターフェイスを編集し、[インターフェイス(Interfaces)] で論理名を指定できます。設定を有効にするには、必ず変更を保存してください。

ステップ 8

[OK] をクリックします。

[ECMP] ページに、新しく作成された ECMP が表示されます。

ステップ 9

[保存(Save)] をクリックして、設定を展開します。


ECMP ゾーンインターフェイスを等コストのスタティックルートに関連付けるには、同じ宛先とメトリック値、および異なるゲートウェイを指定してインターフェイスを定義します。

次のタスク

等コストスタティックルートの設定

スマートライセンス 従来のライセンス サポートされるデバイス サポートされるドメイン

アクセス(Access)

任意(Any)

該当なし

Threat Defense およびThreat Defense Virtual

任意

Admin/Network Admin/Security Approver

グローバル仮想ルータとユーザー定義仮想ルータのどちらも、そのインターフェイスをデバイスの ECMP ゾーンに割り当てることができます。

始める前に

  • インターフェイスの等コストスタティックルートを設定する場合は、必ず、それを ECMP ゾーンに関連付けてください。ECMP ゾーンの作成 を参照してください。

  • 非 VRF 対応デバイスのすべてのルーティング設定は、グローバル仮想ルータでも使用できます。

  • インターフェイスを ECMP ゾーンに関連付けずに、同じ宛先とメトリックでインターフェイスのスタティックルートを定義することはできません。

手順


ステップ 1

[デバイス(Devices)] > [デバイス管理(Device Management)] ページで、Threat Defense デバイスを編集します。[ルーティング(Routing)] タブをクリックします。

ステップ 2

ドロップダウンリストから、インターフェイスが ECMP ゾーンに関連付けられている仮想ルータを選択します。

ステップ 3

インターフェイスの等コストスタティックルートを設定するには、[スタティックルート(Static Route)] をクリックします。

ステップ 4

[ルートを追加(Add Route)] をクリックして新しいルートを追加するか、既存のルートの場合は [編集(Edit)]編集アイコン をクリックします。

ステップ 5

[インターフェイス(Interface)] ドロップダウンから、仮想ルータと ECMP ゾーンに属するインターフェイスを選択します。

ステップ 6

[使用可能なネットワーク(Available Networks)] ボックスから宛先ネットワークを選択し、[追加(Add)] をクリックします。

ステップ 7

ネットワークのゲートウェイを入力します。

ステップ 8

メトリック値を入力します。1 ~ 254 の数値を指定できます。

ステップ 9

設定を保存するには、[Save] をクリックします。

ステップ 10

等コストスタティックルーティングを設定するには、手順を繰り返して、同じ ECMP ゾーンに含まれる別のインターフェイスのスタティックルートを、同じ宛先ネットワークとメトリック値で設定します。必ず、別のゲートウェイを指定してください。


次のタスク

ECMP ゾーンの変更

手順


ステップ 1

[デバイス(Devices)] > [デバイス管理(Device Management)] を選択し、Threat Defense デバイスを編集します。

ステップ 2

[ルーティング(Routing)] をクリックします。

ステップ 3

[ECMP] をクリックします。

ECMP ゾーンおよび関連付けられたインターフェイスが [ECMP] ページに表示されます。

ステップ 4

ECMP を変更するには、目的の ECMP に対する [編集(Edit)]編集アイコンをクリックします。[ECMPの編集(Edit ECMP)] ボックスでは、次のことができます。

  • [ECMP名(ECMP Name)]:変更された名前がデバイスに対して一意であることを確認します。

  • [インターフェイス(Interfaces)]:インターフェイスを追加または削除できます。すでに別の ECMP に関連付けられているインターフェイスを含めることはできません。また、等コストのスタティックルートに関連付けられているインターフェイスは削除できません。

ステップ 5

[OK] をクリックします。

ステップ 6

変更を保存するには、[Save] をクリックします。


次のタスク

ECMP ゾーンの削除

手順


ステップ 1

[デバイス(Devices)] > [デバイス管理(Device Management)] を選択し、Threat Defense デバイスを編集します。

ステップ 2

[ルーティング(Routing)] をクリックします。

ステップ 3

[ECMP] をクリックします。

ECMP ゾーンおよび関連付けられたインターフェイスが [ECMP] ページに表示されます。

ステップ 4

ECMP ゾーンを削除するには、その ECMP ゾーンに対する [削除(Delete)]([削除(Delete)] アイコン をクリックします。

インターフェイスのいずれかが等コストのスタティックルートに関連付けられている場合、ECMP ゾーンは削除できません。

ステップ 5

確認メッセージで [削除(Delete)] をクリックします。

ステップ 6

変更を保存するには、[Save] をクリックします。


ECMP の設定例

この例では、Management Center を使用して、デバイスを通過するトラフィックが効率的に処理されるように Threat Defense の ECMP ゾーンを設定する方法を示しています。ECMP が設定されていると、Threat Defense ではゾーンごとにルーティングテーブルが維持されるため、可能な限り最良のルートでパケットを再ルーティングできます。そのため、ECMP は非対称ルーティング、負荷分散をサポートし、トラフィックの損失をシームレスに処理します。この例では、R4 は外部ファイルサーバーに到達する 2 つのパスを記録します。

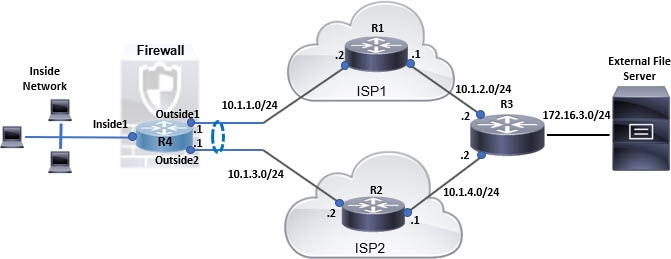

図 1. ECMP の設定例
ECMP の設定例

手順


ステップ 1

仮想ルータを作成しますInside1Outside1Outside2 インターフェイスを備えた R4)。

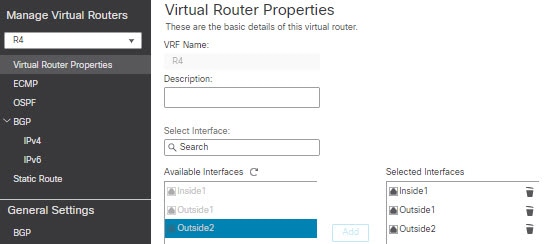

図 2. R4 仮想ルータの設定
R4 仮想ルータの設定

ステップ 2

ECMP ゾーンを作成します。

  1. [ルーティング(Routing)] タブで、ユーザー定義の R4 仮想ルータを選択し、[ECMP] をクリックします。

  2. [追加(Add)] をクリックします。

  3. ECMP 名を入力し、[利用可能なインターフェイス(Available Interfaces)] リストから [Outside1] および [Outside2] を選択します。

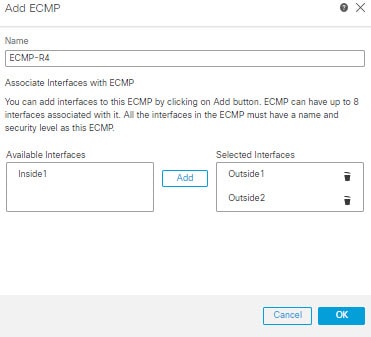

    図 3. ECMP ゾーンの作成
    ECMP ゾーンの作成
  4. [OK]、[保存(Save)] の順にクリックします。

ステップ 3

ゾーンインターフェイスのスタティックルートを作成します。

  1. [ルーティング(Routing)] タブで、[スタティックルート(Static Route)] をクリックします。

  2. [インターフェイス(Interface)] ドロップダウンリストから、[Outside1] を選択します。

  3. [利用可能なネットワーク(Available Network)] で、any-ipv4 を選択し、[追加(Add)] をクリックします。

  4. [ゲートウェイ(Gateway)] フィールドにネクストホップアドレス 10.1.1.2 を指定します。

    図 4. Outside1 のスタティックルートの設定
    outside1 のスタティックルート
  5. 手順 3b ~ 3d を繰り返して、Outside2 のスタティックルートを設定します。

同じメトリックを指定しますが、スタティックルートには異なるゲートウェイを指定します。

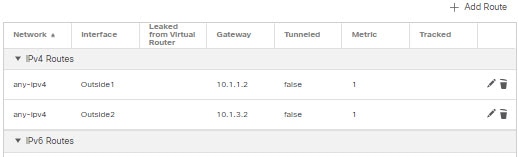

図 5. ECMP ゾーンインターフェイスの設定済みスタティックルート
ECMP ゾーンインターフェイスのスタティックルート

ステップ 4

[保存(Save)]、[展開(Deploy)] の順にクリックします。


ネットワークパケットは、ECMP アルゴリズムに基づいて、R4>R1>R3 または R4>R2>R3 に従って宛先 R3 に到達します。R1>R3 ルートが失われた場合、トラフィックはパケットドロップなしで R2 を通過します。同様に、Outside1 からパケットを送信しても、R3 からの応答を Outside2 が受信する可能性があります。さらに、ネットワークトラフィックが多い場合、R4 は 2 つのルート間でトラフィックを分散させ、負荷のバランスを取ります。

Secure Firewall Threat Defense の ECMP の履歴

機能

最小 Management Center

最小 Threat Defense

詳細

ルーティングポリシーとしての ECMP のサポート

7.1

任意(Any)

Secure Firewall Threat Defenseでは、以前は FlexConfig ポリシーを介して ECMP ルーティングがサポートされていました。このリリースから、インターフェイスをトラフィックゾーンにグループ化し、Secure Firewall Management Center でECMP ルーティングを設定できます。

新規/変更された画面:[デバイス(Devices)] > [デバイス管理(Device Management)] > [ルーティング(Routing)] > [ECMP]
