SPAN および RSPAN

ポートまたは VLAN を通過するネットワーク トラフィックを解析するには、スイッチド ポート アナライザ（SPAN）またはリモート SPAN（RSPAN）を使用して、そのスイッチ上、またはネットワーク アナライザやその他のモニタ デバイス、あるいはセキュリティ デバイスに接続されている別のスイッチ上のポートにトラフィックのコピーを送信します。SPAN は送信元ポート上または送信元 VLAN 上で受信、送信、または送受信されたトラフィックを宛先ポートにコピー（ミラーリング）して、解析します。SPAN は送信元ポートまたは VLAN 上のネットワーク トラフィックのスイッチングには影響しません。宛先ポートは SPAN 専用にする必要があります。SPAN または RSPAN セッションに必要なトラフィック以外、宛先ポートがトラフィックを受信したり転送したりすることはありません。

SPAN を使用してモニターできるのは、送信元ポートを出入りするトラフィックまたは送信元 VLAN に出入りするトラフィックだけです。送信元 VLAN にルーティングされたトラフィックはモニターできません。たとえば、着信トラフィックをモニターしている場合、別の VLAN から送信元 VLAN にルーティングされているトラフィックはモニターできません。ただし、送信元 VLAN で受信し、別の VLAN にルーティングされるトラフィックは、モニターできます。

ネットワーク セキュリティ デバイスからトラフィックを注入する場合、SPAN または RSPAN 宛先ポートを使用できます。たとえば、Cisco 侵入検知システム（IDS）センサー装置を宛先ポートに接続すれば、IDS デバイスは TCP リセット パケットを送信して疑わしい攻撃者の TCP セッションを閉じることができます。

ローカル SPAN

ローカル SPAN は 1 つのスイッチ内の SPAN セッション全体をサポートします。すべての送信元ポートまたは送信元 VLAN、および宛先ポートは、同じスイッチ内にあります。ローカル SPAN は、任意の VLAN 上の 1 つまたは複数の送信元ポートからのトラフィック、あるいは 1 つまたは複数の VLAN からのトラフィックを解析するために宛先ポートへコピーします。たとえば、図 69 の場合、ポート 5（送信元ポート）上のすべてのトラフィックがポート 10（宛先ポート）にミラーリングされます。ポート 10 のネットワーク アナライザは、ポート 5 に物理的には接続されていませんが、ポート 5 からのすべてのネットワーク トラフィックを受信します。

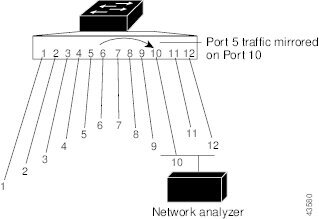

図 69 単一スイッチでのローカル SPAN の設定例

リモート SPAN

RSPAN は異なるスイッチ上の送信元ポート、送信元 VLAN、および宛先ポートをサポートし、ネットワーク上にある複数のスイッチのリモート モニタリングを可能にします。図 70 にスイッチ A とスイッチ B の送信元ポートを示します。各 RSPAN セッションのトラフィックは、ユーザが指定した RSPAN VLAN 上で伝送されます。この RSPAN VLAN は、参加しているすべてのスイッチの RSPAN セッション専用です。送信元ポートまたは VLAN からの RSPAN トラフィックは RSPAN VLAN にコピーされ、RSPAN VLAN を伝送するトランク ポートを介して、RSPAN VLAN をモニタする宛先セッションに転送されます。各 RSPAN 送信元スイッチでは、RSPAN 送信元としてポートまたは VLAN のいずれかを設定する必要があります。図中のスイッチ C のように、宛先は常に物理ポートになります。

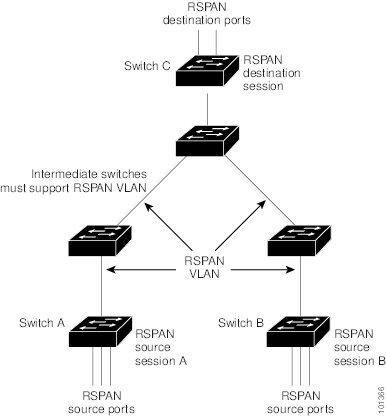

図 70 RSPAN の設定例

SPAN セッション

SPAN セッション（ローカルまたはリモート）を使用すると、1 つまたは複数のポート上、あるいは 1 つまたは複数の VLAN 上でトラフィックをモニターし、そのモニターしたトラフィックを 1 つまたは複数の宛先ポートに送信できます。

ローカル SPAN セッションは、宛先ポートと送信元ポートまたは送信元 VLAN（すべて単一のネットワーク デバイス上にある）を結び付けたものです。ローカル SPAN には、個別の送信元および宛先のセッションはありません。ローカル SPAN セッションはユーザーが指定した入力および出力のパケット セットを収集し、SPAN データ ストリームを形成して、宛先ポートに転送します。

RSPAN は少なくとも 1 つの RSPAN 送信元セッション、1 つの RSPAN VLAN、および少なくとも 1 つの RSPAN 宛先セッションで構成されています。RSPAN 送信元セッションと RSPAN 宛先セッションは、異なるネットワーク デバイス上に別々に設定します。デバイスに RSPAN 送信元セッションを設定するには、一連の送信元ポートまたは送信元 VLAN を RSPAN VLAN に関連付けます。このセッションの出力は、RSPAN VLAN に送信される SPAN パケットのストリームです。別のデバイスに RSPAN 宛先セッションを設定するには、宛先ポートを RSPAN VLAN に関連付けます。宛先セッションは RSPAN VLAN トラフィックをすべて収集し、RSPAN 宛先ポートに送信します。

RSPAN 送信元セッションは、パケット ストリームが転送される点を除き、ローカル SPAN セッションに非常に似ています。RSPAN 送信元セッションでは、SPAN パケットに RSPAN VLAN ID ラベルが再設定され、通常のトランク ポートを介して宛先スイッチに転送されます。

RSPAN 宛先セッションは RSPAN VLAN 上で受信されたすべてのパケットを取得し、VLAN のタギングを除去し、宛先ポートに送ります。RSPAN 宛先セッションの目的は、（レイヤ 2 制御パケットを除く）すべての RSPAN VLAN パケットを解析のためにユーザにコピーすることです。

同じ RSPAN VLAN 内で、複数の送信元セッションと複数の宛先セッションをアクティブにできます。RSPAN 送信元セッションと宛先セッションを分離する中間スイッチを配置することもできます。これらのスイッチには RSPAN の実行機能は不要ですが、RSPAN VLAN の要求に応答する必要があります（RSPAN VLANを参照）。

SPAN セッションでのトラフィックのモニターには、次のような制約があります。

■ポートまたは VLAN を送信元にできますが、同じセッション内に送信元ポートと送信元 VLAN を混在させることはできません。

■スイッチは最大 4 つの送信元セッションをサポートします（ローカル SPAN および RSPAN 送信元セッション）。同じスイッチ内でローカル SPAN と RSPAN の送信元セッションの両方を実行できます。スイッチは合計 68 個の送信元および RSPAN 宛先セッションをサポートします。

■1 つの SPAN セッションに複数の宛先ポートを設定できますが、設定できる宛先ポート数は最大 64 です。

■別個のまたは重複する SPAN 送信元ポートと VLAN のセットによって、SPAN または RSPAN 送信元セッションを 2 つ個別に設定できます。スイッチド ポートおよびルーテッド ポートはいずれも SPAN 送信元および宛先として設定できます。

■SPAN セッションがスイッチの通常の動作を妨げることはありません。ただし、10 Mbps のポートで 100 Mbps のポートをモニタするなど、オーバーサブスクライブの SPAN 宛先は、パケットのドロップまたは消失を招くことがあります。

■RSPAN がイネーブルの場合、モニタ中の各パケットは 2 回伝送されます（1 回は標準トラフィックとして、もう 1 回はモニタされたパケットとして）。したがって、多数のポートまたは VLAN をモニターすると、大量のネットワーク トラフィックが生成されることがあります。

■ディセーブルのポート上に SPAN セッションを設定することはできますが、そのセッション用に宛先ポートと少なくとも 1 つの送信元ポートまたは VLAN をイネーブルにしない限り、SPAN セッションはアクティブになりません。

■スイッチは、単一セッション内でのローカル SPAN と RSPAN の併用をサポートしません。つまり、RSPAN 送信元セッションにローカル宛先ポートを設定したり、RSPAN 宛先セッションにローカル送信元ポートを設定したり、同じスイッチ上で、同じ RSPAN VLAN を使用する RSPAN 宛先セッションおよび RSPAN 送信元セッションを実行できません。

■ASIC の制限により、SPAN および RSPAN セッションは、制御トラフィックとデータトラフィックに関係なく、受信したすべてのトラフィックをモニターします。

SPAN セッションのモニタ対象トラフィック タイプ

■RX（受信）SPAN：受信（または入力）SPAN の役割は、送信元インターフェイスまたは VLAN が受信したすべてのパケットを、スイッチが変更または処理を行う前にできるだけ多くモニタすることです。送信元が受信した各パケットのコピーがその SPAN セッションに対応する宛先ポートに送られます。

Diffserv コード ポイント（DSCP）の変更など、ルーティングや Quality of Service（QoS）が原因で変更されたパケットは、変更される前にコピーされます。

受信処理中にパケットをドロップする可能性のある機能は、入力 SPAN には影響を与えません。宛先ポートは、実際の着信パケットがドロップされた場合でも、パケットのコピーを受信します。パケットをドロップする可能性のある機能は、標準および拡張 IP 入力アクセス コントロール リスト（ACL）、入力 QoS ポリシング、VLAN ACL、および出力 QoS ポリシングです。

■TX（送信）SPAN：送信（または出力）SPAN の役割は、スイッチによる変更および処理がすべて完了した後で、送信元インターフェイスが送信したすべてのパケットをできるだけ多くモニタすることです。送信元が送信した各パケットのコピーがその SPAN セッションに対応する宛先ポートに送られます。コピーはパケットの変更後に用意されます。

ルーティングが原因で変更されたパケット（存続可能時間（TTL）、MAC アドレス、QoS 値の変更など）は、宛先ポートで（変更されて）コピーされます。

送信処理中にパケットをドロップする可能性のある機能は、SPAN 用の複製コピーにも影響します。これらの機能には、標準および拡張 IP 出力 ACL、出力 QoS ポリシングがあります。

■両方：SPAN セッションで、受信パケットと送信パケットの両方について、ポートまたは VLAN をモニタすることもできます。これはデフォルトです。

ローカル SPAN セッション ポートのデフォルト設定では、すべてのタグなしパケットが送信されます。通常、SPAN は Cisco Discovery Protocol（CDP）、VLAN トランキング プロトコル（VTP）、Dynamic Trunking Protocol（DTP）、スパニングツリー プロトコル（STP）、ポート集約プロトコル（PAgP）などのブリッジ プロトコル データ ユニット（BPDU）パケットおよびレイヤ 2 プロトコルをモニターしません。ただし、宛先ポートを設定する際に encapsulation replicate キーワードを入力すると、次の変更が発生します。

■送信元ポートの場合と同じカプセル化設定（タグなし、または IEEE 802.1Q）を使用して、パケットが宛先ポートに送信されます。

■BPDU やレイヤ 2 プロトコル パケットを含むすべてのタイプのパケットがモニタされます。

したがって、カプセル化レプリケーションがイネーブルにされたローカル SPAN セッションでは、タグなし、および IEEE 802.1Q タグ付きパケットが宛先ポートに混在することがあります。

スイッチの輻輳により、入力送信元ポート、出力送信元ポート、または SPAN 宛先ポートでパケットがドロップされることがあります。一般に、これらの特性は互いに無関係です。次に例を示します。

■パケットは通常どおり転送されますが、SPAN 宛先ポートのオーバーサブスクライブが原因でモニタされないことがあります。

■入力パケットが標準転送されないにもかかわらず、SPAN 宛先ポートに着信することがあります。

■スイッチの輻輳が原因でドロップされた出力パケットは、出力 SPAN からもドロップされます。

SPAN の設定によっては、同一送信元のパケットのコピーが複数、SPAN 宛先ポートに送信されます。たとえば、ポート A での RX モニタ用とポート B での TX モニタ用に双方向（RX と TX）SPAN セッションが設定されているとします。パケットがポート A からスイッチに入ってポート B にスイッチされると、着信パケットも発信パケットも宛先ポートに送信されます。このため、両方のパケットは同じものになります（レイヤ 3 書き換えが行われた場合には、パケット変更のため異なるパケットになります）。

送信元ポート

送信元ポート（別名 モニタ側ポート ）は、ネットワークトラフィック分析のために監視するスイッチドポートまたはルーテッドポートです。 1 つのローカル SPAN セッションまたは RSPAN 送信元セッションでは、送信元ポートまたは VLAN のトラフィックを単一方向または双方向でモニタできます。スイッチは、任意の数の送信元ポート（スイッチで利用可能なポートの最大数まで）と任意の数の送信元 VLAN（サポートされている VLAN の最大数まで）をサポートしています。ただし、スイッチが送信元ポートまたは VLAN でサポートするセッション数は最大 2 つ（ローカルまたは RSPAN）であるため、単一のセッションにポートおよび VLAN を混在させることはできません。

送信元ポートの特性は、次のとおりです。

■複数の SPAN セッションでモニターできます。

■モニターする方向（入力、出力、または両方）を指定して、各送信元ポートを設定できます。

■すべてのポート タイプ（EtherChannel、ギガビット イーサネットなど）が可能です。

■EtherChannel 送信元の場合は、EtherChannel 全体で、または物理ポートがポート チャネルに含まれている場合は物理ポート上で個別に、トラフィックをモニターできます。

■アクセス ポート、トランク ポート、ルーテッド ポート、または音声 VLAN ポートに指定できます。

■宛先ポートにすることはできません。

■送信元ポートは同じ VLAN にあっても異なる VLAN にあってもかまいません。

■単一セッション内で複数の送信元ポートをモニターすることが可能です。

送信元 VLAN

VLAN ベースの SPAN（VSPAN）では、1 つまたは複数の VLAN のネットワーク トラフィックをモニターできます。VSPAN 内の SPAN または RSPAN 送信元インターフェイスが VLAN ID となり、トラフィックはその VLAN のすべてのポートでモニターされます。

VSPAN には次の特性があります。

■送信元 VLAN 内のすべてのアクティブ ポートは送信元ポートとして含まれ、単一方向または双方向でモニターできます。

■指定されたポートでは、モニター対象の VLAN 上のトラフィックのみが宛先ポートに送信されます。

■宛先ポートが送信元 VLAN に所属する場合は、送信元リストから除外され、モニターされません。

■ポートが送信元 VLAN に追加または削除されると、これらのポートで受信された送信元 VLAN のトラフィックは、モニター中の送信元に追加または削除されます。

■VLAN 送信元と同じセッション内のフィルタ VLAN を使用することはできません。

■モニターできるのは、イーサネット VLAN だけです。

VLAN フィルタリング

トランク ポートを送信元ポートとしてモニターする場合、デフォルトでは、トランク上でアクティブなすべての VLAN がモニターされます。VLAN フィルタリングを使用して、トランク送信元ポートでの SPAN トラフィックのモニター対象を特定の VLAN に制限できます。

■VLAN フィルタリングが適用されるのは、トランク ポートまたは音声 VLAN ポートのみです。

■VLAN フィルタリングはポートベース セッションにのみ適用され、VLAN 送信元によるセッションでは使用できません。

■VLAN フィルタ リストが指定されている場合、トランク ポートまたは音声 VLAN アクセス ポートではリスト内の該当 VLAN のみがモニタされます。

■他のポート タイプから着信する SPAN トラフィックは、VLAN フィルタリングの影響を受けません。つまり、すべての VLAN を他のポートで使用できます。

■VLAN フィルタリング機能は、宛先 SPAN ポートに転送されたトラフィックにのみ作用し、通常のトラフィックのスイッチングには影響を与えません。

宛先ポート

各ローカル SPAN セッションまたは RSPAN 宛先セッションには、送信元ポートおよび VLAN からのトラフィックのコピーを受信し、SPAN パケットをユーザ（通常はネットワーク アナライザ）に送信する宛先ポート（別名 モニタ側ポート ）が必要です。

宛先ポートの特性は、次のとおりです。

■ローカル SPAN セッションの場合、宛先ポートは送信元ポートと同じスイッチに存在している必要があります。RSPAN セッションの場合は、RSPAN 宛先セッションを含むスイッチ上にあります。RSPAN 送信元セッションだけを実行するスイッチには、宛先ポートはありません。

■ポートを SPAN 宛先ポートとして設定すると、元のポート設定が上書きされます。SPAN 宛先設定を削除すると、ポートは以前の設定に戻ります。ポートが SPAN 宛先ポートとして機能している間にポートの設定が変更されると、SPAN 宛先設定が削除されるまで、変更は有効になりません。

■ポートが EtherChannel グループに含まれていた場合、そのポートが宛先ポートとして設定されている間、グループから削除されます。削除されたポートがルーテッド ポートであった場合、このポートはルーテッド ポートでなくなります。

■任意のイーサネット物理ポートにできます。

■セキュア ポートにすることはできません。

■送信元ポートにすることはできません。

■EtherChannel グループまたは VLAN にすることはできません。

■一度に 1 つの SPAN セッションにしか参加できません（ある SPAN セッションの宛先ポートは、別の SPAN セッションの宛先ポートになることはできません）。

■アクティブな場合、着信トラフィックはディセーブルになります。ポートは SPAN セッションに必要なトラフィック以外は送信しません。宛先ポートでは着信トラフィックを学習したり、転送したりしません。

■入力トラフィック転送がネットワーク セキュリティ デバイスでイネーブルの場合、宛先ポートはレイヤ 2 でトラフィックを転送します。

■レイヤ 2 プロトコル（STP、VTP、CDP、DTP、PAgP）のいずれにも参加しません。

■任意の SPAN セッションの送信元 VLAN に所属する宛先ポートは、送信元リストから除外され、モニターされません。

■スイッチの宛先ポートの最大数は 64 です。

ローカル SPAN および RSPAN 宛先ポートは、VLAN タギングおよびカプセル化について次のとおり動作が異なります。

■ローカル SPAN では、宛先ポートに encapsulation replicate キーワードが指定されている場合、各パケットに元のカプセル化が使用されます（タグなしまたは IEEE 802.1Q）。これらのキーワードが指定されていない場合、パケットはタグなしフォーマットになります。したがって、 encapsulation replicate が有効になっているローカル SPAN セッションの出力に、タグなしまたは IEEE 802.1Q タグ付きパケットが混在することがあります。

■RSPAN の場合は、元の VLAN ID は RSPAN VLAN ID で上書きされるため失われます。したがって、宛先ポート上のすべてのパケットはタグなしになります。

RSPAN VLAN

RSPAN VLAN は、RSPAN の送信元セッションと宛先セッション間で SPAN トラフィックを伝送します。RSPAN VLAN には次の特性があります。

■RSPAN VLAN 内のすべてのトラフィックは、常にフラッディングされます。

■RSPAN VLAN では MAC アドレスは学習されません。

■RSPAN VLAN トラフィックが流れるのは、トランク ポート上のみです。

■RSPAN VLAN は、 remote-span VLAN コンフィギュレーション モード コマンドを使用して、VLAN コンフィギュレーション モードで設定する必要があります。

■STP は RSPAN VLAN トランク上で実行できますが、SPAN 宛先ポート上では実行できません。

■RSPAN VLAN を、プライベート VLAN のプライマリまたはセカンダリ VLAN にはできません。

VLAN トランキング プロトコル（VTP）に対して可視である VLAN 1 ～ 1005 の場合、VLAN ID および対応する RSPAN 特性は VTP によって伝播されます。拡張 VLAN 範囲（1006 ～ 4096）内の RSPAN VLAN ID を割り当てる場合は、すべての中間スイッチを手動で設定する必要があります。

通常は、ネットワークに複数の RSPAN VLAN を配置し、それぞれの RSPAN VLAN でネットワーク全体の RSPAN セッションを定義します。つまり、ネットワーク内の任意の場所にある複数の RSPAN 送信元セッションで、パケットを RSPAN セッションに送信できます。また、ネットワーク全体に対して複数の RSPAN 宛先セッションを設定し、同じ RSPAN VLAN をモニタしたり、ユーザにトラフィックを送信したりできます。セッションは RSPAN VLAN ID によって区別されます。

スパンド トラフィック タイムスタンプ（IE 5000 のみ）

IE 5000 スイッチのスパンド トラフィック タイムスタンプ機能は、単一の SPAN/RSPAN セッションの入力タイムスタンプ（受信パケットのタイムスタンプ）を提供します。出力タイムスタンプ（送信パケットのタイムスタンプ）はサポートされていません。スパンド トラフィック タイムスタンプは、Cisco IOS リリース 15.2(7)E1a 以降で使用できます。

スパンド トラフィック タイムスタンプは、スイッチハードウェアを介して実装されます。これは、IEEE 標準 1588–2008 PTP プロトコルを介して PTP グランドマスタークロックと同期されます。センサー/エンドデバイスに接続されている IE 5000 スイッチのネットワーク インターフェイスは、タイムスタンプが有効になっている SPAN セッションの送信元インターフェイスとして設定されます。この設定により、センサー/エンドデバイスからのすべての入力パケットが IE 5000 タイムスタンプスイッチのネットワーク インターフェイスの物理層でタイムスタンプされるようになります。RSPAN VLAN は、SPAN セッションの宛先として設定されます。スパンド トラフィック タイムスタンプ設定に関する注意事項、タイムスタンプ付きのローカル SPAN セッションの作成、およびタイムスタンプ付きの RSPAN 送信元セッションの作成を参照してください。

SPAN および RSPAN と他の機能の相互作用

■ルーティング：SPAN はルーテッド トラフィックを監視しません。VSPAN が監視するのはスイッチに出入りするトラフィックに限られ、VLAN 間でルーティングされるトラフィックは監視しません。たとえば、VLAN が受信モニタされ、スイッチが別の VLAN から監視対象 VLAN にトラフィックをルーティングする場合、そのトラフィックは監視されず、SPAN 宛先ポートで受信されません。

■STP：SPAN または RSPAN セッションがアクティブな間、宛先ポートは STP に参加しません。SPAN または RSPAN セッションが無効になると、宛先ポートは STP に参加できます。送信元ポートでは、SPAN は STP ステータスに影響を与えません。STP は RSPAN VLAN を伝送するトランク ポート上でアクティブにできます。

■CDP：SPAN セッションがアクティブな間、SPAN 宛先ポートは CDP に参加しません。SPAN セッションがディセーブルになると、ポートは再び CDP に参加します。

■VTP：VTP を使用すると、スイッチ間で RSPAN VLAN のプルーニングが可能です。

■VLAN およびトランキング：送信元ポート、または宛先ポートの VLAN メンバーシップまたはトランクの設定値を、いつでも変更できます。ただし、宛先ポートの VLAN メンバーシップまたはトランクの設定値に対する変更が有効になるのは、SPAN 宛先設定を削除してからです。送信元ポートの VLAN メンバーシップまたはトランクの設定値に対する変更は、ただちに有効になり、対応する SPAN セッションが変更に応じて自動的に調整されます。

■EtherChannel：EtherChannel グループを送信元ポートとして設定することはできますが、SPAN 宛先ポートとして設定することはできません。グループが SPAN 送信元として設定されている場合、グループ全体が監視されます。

監視対象の EtherChannel グループに物理ポートを追加すると、SPAN 送信元ポート リストに新しいポートが追加されます。監視対象の EtherChannel グループからポートを削除すると、送信元ポート リストからそのポートが自動的に削除されます。

EtherChannel グループに所属する物理ポートを SPAN 送信元ポートとして設定し、引き続き EtherChannel の一部とすることができます。この場合、この物理ポートは EtherChannel に参加しているため、そのポートからのデータは監視されます。ただし、EtherChannel グループに含まれる物理ポートを SPAN 宛先として設定した場合、その物理ポートはグループから削除されます。SPAN セッションからそのポートが削除されると、EtherChannel グループに再加入します。EtherChannel グループから削除されたポートは、グループ メンバのままですが、 inactive または suspended ステートになります。

EtherChannel グループに含まれる物理ポートが宛先ポートであり、その EtherChannel グループが送信元の場合、ポートは EtherChannel グループおよび監視対象ポート リストから削除されます。

■マルチキャスト トラフィックを監視できます。出力ポートおよび入力ポートの監視では、未編集のパケットが 1 つだけ SPAN 宛先ポートに送信されます。マルチキャスト パケットの送信回数は反映されません。

■プライベート VLAN ポートは、SPAN 宛先ポートには設定できません。

■セキュア ポートを SPAN 宛先ポートにすることはできません。

SPAN セッションでは、入力転送が宛先ポートで有効の場合、出力を監視しているポートでポート セキュリティを有効にしないでください。RSPAN 送信元セッションでは、出力を監視しているポートでポート セキュリティを有効にしないでください。

■IEEE 802.1x ポートは SPAN 送信元ポートにできます。SPAN 宛先ポート上で IEEE 802.1x を有効にできますが、SPAN 宛先としてこのポートを削除するまで、IEEE 802.1x は無効に設定されます。

SPAN セッションでは、入力転送が宛先ポートで有効の場合、出力を監視しているポートで IEEE 802.1x を有効にしないでください。RSPAN 送信元セッションでは、出力を監視しているポートで IEEE 802.1x を有効にしないでください。

ローカル SPAN 設定時の注意事項

■SPAN 送信元の場合は、セッションごとに、単一のポートまたは VLAN、一連のポートまたは VLAN、一定範囲のポートまたは VLAN のトラフィックを監視できます。1 つの SPAN セッションに、送信元ポートおよび送信元 VLAN を混在させることはできません。

■宛先ポートを送信元ポートにすることはできません。同様に、送信元ポートを宛先ポートにすることもできません。

■同じ宛先ポートで 2 つの SPAN セッションを設定することはできません。

■スイッチ ポートを SPAN 宛先ポートとして設定すると、通常のスイッチ ポートではなくなります。SPAN 宛先ポートを通過するトラフィックがモニタされるだけです。

■SPAN コンフィギュレーション コマンドを入力しても、前に設定した SPAN パラメータは削除されません。設定されている SPAN パラメータを削除するには、 no monitor session { session_number | all | local | remote } グローバル コンフィギュレーション コマンドを入力する必要があります。

■ローカル SPAN では、 encapsulation replicate キーワードが指定されている場合、SPAN 宛先ポートを経由する発信パケットは元のカプセル化ヘッダー（タグなしまたは IEEE 802.1Q）を伝送します。このキーワードが指定されていない場合、パケットはネイティブ形式で送信されます。RSPAN 宛先ポートの場合、発信パケットはタグなしです。

■ディセーブルのポートを送信元ポートまたは宛先ポートとして設定することはできますが、SPAN 機能が開始されるのは、宛先ポートと少なくとも 1 つの送信元ポートまたは送信元 VLAN がイネーブルになってからです。

■SPAN トラフィックを特定の VLAN に制限するには、 filter vlan キーワードを使用します。トランク ポートをモニターしている場合、このキーワードで指定された VLAN 上のトラフィックのみがモニターされます。デフォルトでは、トランク ポート上のすべての VLAN がモニターされます。

■単一の SPAN セッションに、送信元 VLAN とフィルタ VLAN を混在させることはできません。

RSPAN 設定時の注意事項

■ローカル SPAN 設定時の注意事項のすべての項目は RSPAN にも当てはまります。

■RSPAN VLAN には特殊なプロパティがあるので、RSPAN VLAN として使用する VLAN をネットワーク上に一部確保します。これらの VLAN にはアクセス ポートを割り当てないでください。

■RSPAN トラフィックに出力 ACL を適用して、特定のパケットを選択的にフィルタリングまたはモニタできます。RSPAN 送信元スイッチ内の RSPAN VLAN 上で、これらの ACL を指定します。

■RSPAN を設定する場合は、送信元ポートおよび宛先ポートをネットワーク内の複数のスイッチに分散させることができます。

■RSPAN は、BPDU パケット モニタリングまたは他のレイヤ 2 スイッチ プロトコルをサポートしません。

■RSPAN VLAN はトランク ポートにのみ設定されており、アクセス ポートには設定されていません。不要なトラフィックが RSPAN VLAN に発生しないようにするために、参加しているすべてのスイッチで VLAN RSPAN 機能がサポートされていることを確認してください。

■RSPAN VLAN 上のアクセス ポート（音声 VLAN ポートを含む）は、非アクティブ ステートになります。

■送信元トランク ポートにアクティブな RSPAN VLAN が設定されている場合、RSPAN VLAN はポートベース RSPAN セッションの送信元として含まれます。また、RSPAN VLAN を SPAN セッションの送信元に設定することもできます。ただし、スイッチはセッション間にわたるトラフィックをモニタしないため、スイッチの RSPAN 送信元セッションの宛先として識別された RSPAN VLAN では、パケットの出力スパニングがサポートされません。

■次の条件を満たす限り、任意の VLAN を RSPAN VLAN として設定できます。

–すべてのスイッチで、RSPAN セッションに同じ RSPAN VLAN が使用されている。

–参加するすべてのスイッチで RSPAN がサポートされている。

■RSPAN VLAN を設定してから、RSPAN 送信元または宛先セッションを設定することを推奨します。

■VTP および VTP プルーニングをイネーブルにすると、トランク内で RSPAN トラフィックがプルーニングされ、1005 以下の VLAN ID に関して、ネットワークで不必要な RSPAN トラフィックのフラッディングが防止されます。

スパンド トラフィック タイムスタンプ設定に関する注意事項

■スパンド トラフィック タイムスタンプ機能は、入力タイムスタンプ（受信パケットのタイムスタンプ）のみをサポートします。出力タイムスタンプ（送信パケットのタイムスタンプ）はサポートされていません。

■スパンド トラフィック タイムスタンプは、すべての IE 5000 ダウンリンク（銅線と光ファイバの両方）インターフェイスで 100M および 1G インターフェイス速度でサポートされます。

■入力タイムスタンプはデフォルトで無効になっていて、SPAN セッションの CLI 設定でタイムスタンプオプションが指定されている場合に有効になります。

■SPAN タイムスタンプは、単一 SPAN セッションでのみサポートされます。SPAN タイムスタンプ設定 CLI は、複数の SPAN セッションでタイムスタンプを有効にしようとすると拒否されます。

■タイムスタンプオプションが有効になっている SPAN セッションで設定された SPAN 送信元（ monitor session < session number > source ）は、他の SPAN セッションでは使用できません。SPAN タイムスタンプ設定 CLI は、送信元（ monitor session < session number > source ）が他の SPAN セッションですでに設定されている場合に SPAN セッションでタイムスタンプを有効にしようとすると拒否されます。

■SPAN 送信元設定 CLI は、SPAN セッションでタイムスタンプが有効になっていて、SPAN 送信元が他の SPAN セッションですでに設定されている場合は拒否されます。

■SPAN タイムスタンプ設定を有効にする前に、すべてのインターフェイス設定（インターフェイス アクセス/トランク設定、RSPAN トラフィック用 VLAN の指定など）を完了する必要があります。

■SPAN タイムスタンプ設定オプションは、SPAN 送信元がポートチャネル、RSPAN VLAN、またはアップリンク インターフェイスとして存在する SPAN セッションではサポートされていません。

■SPAN タイムスタンプ設定オプションは、SPAN セッションの送信元と宛先が最初に設定されている場合にのみ許可されます。

■スパンド トラフィック タイムスタンプは、lanbase 以上のライセンスレベルでサポートされています。

■入力タイムスタンプが有効になっている場合、サポート可能な最大レートは (N / (N + 18)) * 100% です。ここで、N は元のパケットサイズです。64 バイトのパケットの場合、動作はラインレートの 78% になります。1500 バイトのパケットの場合、動作はラインレートの 98.8% になります。

■タイムスタンプは、イーサネット II、SNAP を備えた IEEE 802.3、IEEE 802.3 CSMA/CD、IPv4、IPv6、および UDP の各パケットにのみ追加されます。

SPAN および RSPAN のデフォルト設定

ローカル SPAN セッションの作成

ローカル SPAN セッションの作成および着信トラフィックの設定

フィルタリングする VLAN の指定

RSPAN VLAN としての VLAN の設定

RSPAN 送信元セッションの作成

RSPAN 宛先セッションの作成

RSPAN 宛先セッションの作成および着信トラフィックの設定

フィルタリングする VLAN の指定

タイムスタンプ付きのローカル SPAN セッションの作成

タイムスタンプ付きの RSPAN 送信元セッションの作成

スパンド トラフィック タイムスタンプ統計

「Timestamped packets」は、タイムスタンプトレーラーが追加された入力パケットの数です。

「Timestamp Removed」は、タイムスタンプトレーラーが削除された出力パケットの数です。

「Dropped Packets」は、タイムスタンプトレーラーが追加され、ドロップされた（どのポートにも転送されない）入力パケットの数です。

タイムスタンプ統計をクリアするには、次のコマンドを入力します。

clear platform timestamp-trailer counters

ローカル SPAN セッションの設定：例

次に、SPAN セッション 1 を設定し、宛先ポートへ向けた送信元ポートのトラフィックをモニタする例を示します。最初に、セッション 1 の既存の SPAN 設定を削除し、カプセル化方式を維持しながら、双方向トラフィックを送信元ポート GigabitEthernet 1 から宛先ポート GigabitEthernet 2 にミラーリングします。

ローカル SPAN セッションの変更：例

次に、SPAN セッション 1 の SPAN 送信元としてのポート 1 を削除する例を示します。

次に、双方向モニタが設定されていたポート 1 で、受信トラフィックのモニタをディセーブルにする例を示します。

ポート 1 で受信するトラフィックのモニタはディセーブルになりますが、このポートから送信されるトラフィックは引き続きモニタされます。

次に、SPAN セッション 2 内の既存の設定を削除し、VLAN 1 ～ 3 に属するすべてのポートで受信トラフィックをモニタするように SPAN セッション 2 を設定し、モニタされたトラフィックを宛先ポート GigabitEthernet 2 に送信する例を示します。さらに、この設定は VLAN 10 に属するすべてのポートですべてのトラフィックをモニタするよう変更されます。

次に、SPAN セッション 2 の既存の設定を削除し、送信元ポート GigabitEthernet 1 上で受信されるトラフィックをモニタするように SPAN セッション 2 を設定し、送信元ポートと同じ出力カプセル化方式を使用してそれを宛先ポート GigabitEthernet 2 に送信し、VLAN 6 をデフォルトの入力 VLAN として IEEE 802.1Q カプセル化を使用する入力転送をイネーブルにする例を示します。

トランク ポート上のすべての VLAN をモニタするには、 no monitor session session_number filter グローバル コンフィギュレーション コマンドを使用します。

次に、SPAN セッション 2 の既存の設定を削除し、トランク ポート GigabitEthernet 2 で受信されたトラフィックをモニタするように SPAN セッション 2 を設定し、VLAN 1 ～ 5 および 9 に対してのみトラフィックを宛先ポート GigabitEthernet 1 に送信する例を示します。

RSPAN の設定：例

次に、RSPAN VLAN 901 を作成する例を示します。

SPAN セッションに関する VLAN の設定：例

次に、送信元リモート VLAN として VLAN 901、宛先インターフェイスとしてポート 1 を設定する例を示します。

RSPAN セッションの変更：例

次に、セッション 1 に対応する既存の RSPAN 設定を削除し、複数の送信元インターフェイスをモニタするように RSPAN セッション 1 を設定し、さらに宛先を RSPAN VLAN 901 に設定する例を示します。

次に、RSPAN セッション 2 で送信元リモート VLAN として VLAN 901 を設定し、送信元ポート GigabitEthernet 2 を宛先インターフェイスとして設定し、VLAN 6 をデフォルトの受信 VLAN として着信トラフィックの転送をイネーブルにする例を示します。

次に、RSPAN セッション 2 の既存の設定を削除し、トランク ポート 2 で受信されるトラフィックをモニタするように RSPAN セッション 2 を設定し、VLAN 1 ～ 5 および 9 に対してのみトラフィックを宛先 RSPAN VLAN 902 に送信する例を示します。

タイムスタンプ付きの RSPAN セッションの設定:例

ダウンリンク ギガビット イーサネット インターフェイス 1/13 ～ 1/24 をアクセスポートとして設定します。

アップリンク ギガビット イーサネット インターフェイス 1/25 をトランクポートとして設定します。

RSPAN セッションを設定します。
