ダイナミック ARP インスペクション

ダイナミック ARP インスペクション（DAI）により、同じ VLAN（仮想 LAN）内の他のポートの無効な ARP 要求や応答を信頼しないようにして、スイッチでの悪意のある攻撃を回避できます。

ARP では、IP アドレスを MAC アドレスにマッピングすることで、レイヤ 2 ブロードキャスト ドメイン内の IP 通信を実現します。たとえば、ホスト B はホスト A に情報を送信する必要がありますが、ARP キャッシュにホスト A の MAC アドレスを持っていないとします。ホスト B は、ホスト A の IP アドレスと関連付けられた MAC アドレスを取得するために、このブロードキャスト ドメインにあるホストすべてに対してブロードキャスト メッセージを生成します。このブロードキャスト ドメイン内のホストはすべて ARP 要求を受信し、ホスト A は MAC アドレスで応答します。しかし、ARP は、ARP 要求が受信されなった場合でも、ホストからの余分な応答を許可するため、ARP スプーフィング攻撃や ARP キャッシュのポイズニングが発生することがあります。攻撃が開始されると、攻撃を受けたデバイスからのすべてのトラフィックは、攻撃者のコンピュータを経由してルータ、スイッチ、またはホストに送信されるようになります。

悪意のあるユーザーは、サブネットに接続されているシステムの ARP キャッシュをポイズニングし、このサブネット上の他のホストを目的とするトラフィックを代行受信することにより、レイヤ 2 ネットワークに接続されているホスト、スイッチ、およびルータを攻撃することができます。図 63 は、ARP キャッシュ ポイズニングの例を示します。

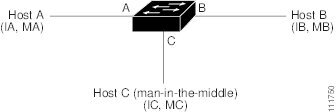

図 63 ARP キャッシュ ポイズニング

ホスト A、B、および C は、インターフェイス A、B、および C 上にあるスイッチに接続されています。これらはすべて同一のサブネット上にあります。カッコ内に示されているのは、これらの IP アドレス、および MAC アドレスです。たとえば、ホスト A が使用する IP アドレスは IA、MAC アドレスは MA です。ホスト A が IP レイヤにあるホスト B と通信する必要がある場合、ホスト A は IP アドレス IB と関連付けられている MAC アドレスに ARP 要求をブロードキャストします。スイッチとホスト B は、この ARP 要求を受信すると、IP アドレスが IA で、MAC アドレスが MA のホストに対する ARP バインディングを ARP キャッシュに読み込みます。たとえば、IP アドレス IA は、MAC アドレス MA にバインドされています。ホスト B が応答すると、スイッチ、およびホスト A は、IP アドレスが IB で、MAC アドレスが MB のホストに対するバインディングを ARP に読み込みます。

ホスト C は、IP アドレスが IA（または IB）で、MAC アドレスが MC のホストに対するバインディングを持つ偽造 ARP 応答をブロードキャストすることにより、スイッチ、ホスト A、およびホスト B の ARP キャッシュをポイズニングすることができます。ARP キャッシュがポイズニングされたホストは、IA または IB 宛てのトラフィックに、宛先 MAC アドレスとして MAC アドレス MC を使用します。つまり、ホスト C がこのトラフィックを代行受信することになります。ホスト C は IA および IB に関連付けられた本物の MAC アドレスを知っているため、正しい MAC アドレスを宛先として使用することで、代行受信したトラフィックをこれらのホストに転送できます。ホスト C は自身をホスト A からホスト B へのトラフィック ストリームに挿入します。おなじみの 中間者 攻撃です。

DAI は、ネットワーク内の ARP パケットを検証するセキュリティ機能です。不正な IP/MAC アドレス バインディングを持つ ARP パケットを代行受信し、ログに記録して、廃棄します。この機能により、ネットワークをある種の中間者攻撃から保護することができます。

DAI を使用することで、有効な ARP 要求および応答だけがリレーされるようになります。スイッチが実行する機能は次のとおりです。

■信頼できないポートを経由したすべての ARP 要求および ARP 応答を代行受信します。

■代行受信した各パケットが、IP アドレスと MAC アドレスの有効なバインディングを持つことを確認してから、ローカル ARP キャッシュを更新するか、または適切な宛先にパケットを転送します。

■無効な ARP パケットはドロップします。

DAI は信頼できるデータベースに保存された IP アドレスと MAC アドレスとの有効なバインディングに基づき、ARP パケットの有効性を判断します。このデータベースを、Dynamic Host Configuration Protocol（DHCP）スヌーピング バインディング データベースと呼びます。このデータベースは、VLAN およびスイッチ上で DHCP スヌーピングが有効になっている場合に、DHCP スヌーピングにより構築されます。信頼できるインターフェイスで ARP パケットが受信されると、スイッチは何もチェックせずに、このパケットを転送します。信頼できないインターフェイスでは、スイッチはこのパケットが有効である場合だけ、このパケットを転送します。

インターフェイスの信頼状態とネットワーク セキュリティ

DAI は、スイッチの各インターフェイスに信頼状態を関連付けます。信頼できるインターフェイス上で受信されたパケットは、DAI のすべての有効性検査をバイパスしますが、信頼できないインターフェイス上で受信されたパケットには、DAI の有効性検査が行われます。

一般的なネットワーク構成では、ホスト ポートに接続されているスイッチ ポートすべてを信頼できないものに設定し、スイッチに接続されているスイッチ ポートすべてを信頼できるものに設定します。この構成では、指定されたスイッチからネットワークに入ってくる ARP パケットはすべて、セキュリティ チェックをバイパスします。VLAN 内、またはネットワーク内のその他の場所では、他の検査を実行する必要はありません。信頼状態を設定するには、 ip arp inspection trust インターフェイス コンフィギュレーション コマンドを使用します。

注意： 信頼状態の設定は、慎重に行ってください。信頼すべきインターフェイスを信頼できないインターフェイスとして設定すると、接続が失われる場合があります。

図 64 では、スイッチ A とスイッチ B の両方が VLAN に対して DAI を実行しているとします。この VLAN には、ホスト 1 とホスト 2 が含まれています。ホスト 1 とホスト 2 が、スイッチ A に接続している DHCP サーバーから IP アドレスを取得している場合、スイッチ A だけが、ホスト 1 の IP/MAC アドレスをバインディングします。したがって、スイッチ A とスイッチ B 間のインターフェイスが信頼できない場合は、ホスト 1 からの ARP パケットはスイッチ B ではドロップされ、ホスト 1 およびホスト 2 の間の接続は切断されます。

図 64 DAI をイネーブルにした VLAN での ARP パケット検証

実際には信頼できないインターフェイスを信頼できるインターフェイスとして設定すると、ネットワーク内にセキュリティ ホールが生じます。スイッチ A で DAI が実行されていない場合、ホスト 1 はスイッチ B の ARP キャッシュを簡単にポイズニングできます（および、これらのスイッチの間のリンクが信頼できるものとして設定されている場合はホスト 2）。この状況は、スイッチ B が DAI を実行している場合でも起こりえます。

DAI は、DAI を実行するスイッチに接続された（信頼できないインターフェイス上の）ホストが、ネットワークのその他のホストの ARP キャッシュをポイズニングしないようにします。ただし、ネットワークのその他の場所にあるホストが、DAI を実行するスイッチに接続されたホストのキャッシュをポイズニングする可能性は防止できません。

VLAN のスイッチの一部が DAI を実行し、残りのスイッチは実行していない場合、これらのスイッチに接続しているインターフェイスは信頼できないものとして設定します。ただし、DAI 非対応スイッチからパケットのバインディングを検証するには、ARP ACL を使用して、DAI を実行するスイッチを設定します。バインディングが判断できない場合は、レイヤ 3 で、DAI スイッチを実行していないスイッチから、DAI を実行しているスイッチを分離します。

注： DHCP サーバとネットワークの設定によっては、VLAN 上のすべてのスイッチで指定された ARP パケットを検証できない可能性があります。

ARP パケットのレート制限

スイッチの CPU によって DAI 違反チェックが実行されます。したがって、DoS 攻撃を防ぐために着信 ARP パケット数がレート制限されています。デフォルトでは、信頼できないインターフェイスのレートは 15 パケット/秒（pps）です。信頼できるインターフェイスはレート制限されません。この設定を変更するには、 ip arp inspection limit インターフェイス コンフィギュレーション コマンドを使用します。

着信 ARP パケットのレートが設定された制限を超えると、スイッチはポートを errdisable ステートにします。ユーザーが介入するまで、ポートはこの状態を維持します。 errdisable recovery グローバル コンフィギュレーション コマンドを使用すると、errdisable ステートの回復をイネーブルにできます。これによって、ポートは指定のタイムアウト時間が経過すると、この状態から自動的に回復するようになります。

注： インターフェイス上のレート制限を設定しない限り、インターフェイスの信頼状態を変更することは、レート制限をその信頼状態のデフォルト値に変更することになります。レート制限を設定すると、信頼状態が変更された場合でもインターフェイスはレート制限を保ちます。 no ip arp inspection limit インターフェイス コンフィギュレーション コマンドを入力すると、インターフェイスはデフォルトのレート制限に戻ります。

ARP ACL および DHCP スヌーピング エントリの相対的なプライオリティ

DAI では DHCP スヌーピング バインディング データベースを使用して、IP アドレスと MAC アドレスとの有効なバインディングのリストを維持します。

DHCP スヌーピング バインディング データベース内のエントリより、ARP ACL の方が優先されます。スイッチが ACL を使用するのは、ACL が ip arp inspection filter vlan グローバル コンフィギュレーション コマンドを使用して作成されている場合だけです。スイッチは、まず、ARP パケットをユーザー設定の ARP ACL と比較します。DHCP スヌーピングによりデータが入力されたデータベースに有効なバインディングが存在していても、ARP ACL が ARP パケットを拒否する場合、スイッチもこのパケットを拒否します。

ドロップ パケットのロギング

スイッチがパケットをドロップすると、ログ バッファにエントリが記録され、その割合に応じて、システム メッセージが生成されます。メッセージの生成後、スイッチにより、ログ バッファからこのエントリが消去されます。各ログ エントリには、受信側の VLAN、ポート番号、送信元 IP アドレスおよび宛先 IP アドレス、送信元 MAC アドレスおよび宛先 MAC アドレスといったフロー情報が記録されます。

ip arp inspection log-buffer グローバル コンフィギュレーション コマンドを使用して、バッファ内のエントリ数や、システム メッセージ生成までの指定のインターバルに必要とされるエントリ数を設定します。記録されるパケットの種類を指定するには、 ip arp inspection vlan logging グローバル コンフィギュレーション コマンドを使用します。

1 つのログ バッファ エントリで複数のパケットを表すことができます。たとえば、インターフェイスが同じ ARP パラメータを使用して同じ VLAN 上で多数のパケットを受信した場合、スイッチはこれらのパケットを組み合わせて 1 つのエントリとしてログ バッファに格納し、エントリとして 1 つのシステム メッセージを生成します。

ログ バッファでオーバーフローが生じた場合は、1 つのログ イベントがログ バッファ内に収まらなかったことを意味し、 show ip arp inspection log 特権 EXEC コマンドによる出力が影響を受けます。パケット数および時間以外のすべてのデータの代わりに -- が表示されます。このエントリに対しては、その他の統計情報は表示されません。このようなエントリが表示された場合は、ログ バッファ内のエントリ数を増やすか、またはログ レートを高くしてください。

ダイナミック ARP インスペクションのデフォルト設定

ダイナミック ARP インスペクション設定時の注意事項

■DAI は入力セキュリティ機能であり、出力検査は行いません。

■DAI は、DAI をサポートしないスイッチ、またはこの機能がイネーブルにされていないスイッチに接続されているホストに対しては、効果がありません。man-in-the-middle 攻撃は 1 つのレイヤ 2 ブロードキャスト ドメインに限定されるため、DAI 検査が有効なドメインを、DAI 検査の行われないドメインから切り離します。これにより、DAI をイネーブルにしたドメイン内のホストの ARP キャッシュをセキュリティ保護できます。

■DAI では、着信 ARP 要求および ARP 応答内の IP アドレスと MAC アドレスとのバインディングを、DHCP スヌーピング バインディング データベース内のエントリに基づいて検証します。IP アドレスがダイナミックに割り当てられた ARP パケットを許可する際は、DHCP スヌーピングをイネーブルにしてください。コンフィギュレーションについては、ダイナミック ARP インスペクション（DAI）の設定を参照してください。

DHCP スヌーピングをディセーブルにしている場合、または DHCP 以外の環境では、ARP ACL を使用してパケットの許可または拒否を行います。

■DAI は、アクセス ポート、トランク ポート、EtherChannel ポート、およびプライベート VLAN ポートでサポートされます。

注： RSPAN VLAN で DAI をイネーブルにしないでください。RSPAN VLAN で DAI をイネーブルにすると、DAI パケットが RSPAN 宛先ポートに届かない可能性があります。

■物理ポートを EtherChannel ポート チャネルに結合するには、この物理ポートとチャネル ポートの信頼状態が一致する必要があります。そうでない物理ポートは、ポート チャネル内で中断状態のままとなります。ポート チャネルは、チャネルと結合された最初の物理ポートの信頼状態を継承します。したがって、最初の物理ポートの信頼状態は、チャネルの信頼状態と一致する必要はありません。

逆に、ポート チャネルで信頼状態を変更すると、スイッチは、チャネルを構成するすべての物理ポートで新しい信頼状態を設定します。

■ポート チャネルの動作レートは、チャネル内のすべての物理ポートによる累積値です。たとえば、ポート チャネルの ARP レート制限を 400 pps に設定すると、このチャネルに結合されたすべてのインターフェイスは、合計で 400 pps を受信します。EtherChannel ポートで受信される ARP パケットのレートは、すべてのチャネル メンバーからの受信パケット レートの合計となります。EtherChannel ポートのレート制限は、各チャネル ポート メンバーが受信する ARP パケットのレートを確認してから設定してください。

物理ポートで受信されるパケットのレートは、物理ポートの設定ではなく、ポート チャネルの設定に照合して検査されます。ポート チャネルのレート制限設定は、物理ポートの設定には依存しません。

EtherChannel が、設定したレートより多くの ARP パケットを受信すると、このチャネル（すべての物理ポートを含む）は errdisable ステートとなります。

■着信トランク ポートでは、ARP パケットを必ずレート制限してください。トランク ポートは、各ポートのアグリゲーションを考慮し、DAI をイネーブルにした複数の VLAN でパケットを処理できるように、高い値に設定します。また、 ip arp inspection limit none インターフェイス コンフィギュレーション コマンドを使用して、レートを無制限に設定することもできます。1 つの VLAN に高いレート制限値を設定すると、ソフトウェアによってこのポートが errdisable ステートにされた場合に、他の VLAN への DoS 攻撃を招く可能性があります。

■スイッチで DAI をイネーブルにすると、ARP トラフィックをポリシングするように設定されたポリサーの有効性は失われます。この結果、すべての ARP トラフィックは CPU に送信されます。

DHCP 環境でのダイナミック ARP インスペクションの設定

2 つのスイッチがこの機能をサポートする場合の DAI の設定手順を示します。図 64 に示すとおり、ホスト 1 はスイッチ A に、ホスト 2 はスイッチ B に接続されています。両方のスイッチは、これらのホストが置かれている VLAN 1 上で DAI を実行しています。DHCP サーバはスイッチ A に接続されています。両方のホストは、同一の DHCP サーバから IP アドレスを取得します。したがって、スイッチ A はホスト 1 およびホスト 2 に対するバインディングを、スイッチ B はホスト 2 に対するバインディングを持ちます。

はじめる前に

この処理は、両方のスイッチで行う必要があります。この手順は必須です。

非 DHCP 環境での ARP ACL の設定

ここでは、図 64のように、スイッチ B が、DAI も DHCP スヌーピングもサポートしていない場合の DAI の設定方法を示します。

スイッチ A のポート 1 を信頼できるものとして設定した場合、スイッチ A とホスト 1 は両方とも、スイッチ B またはホスト 2 により攻撃される可能性があるため、セキュリティ ホールが作り出されます。これを阻止するには、スイッチ A のポート 1 を信頼できないものとして設定する必要があります。ホスト 2 からの ARP パケットを許可するには、ARP ACL をセットアップして、これを VLAN 1 に適用する必要があります。ホスト 2 の IP アドレスがスタティックではない（スイッチ A で ACL 設定を適用することは不可能である）場合、レイヤ 3 でスイッチ A をスイッチ B から分離し、これらの間では、ルータを使用してパケットをルートする必要があります。

着信 ARP パケットのレート制限

確認検査の実行

ログ バッファの設定

DHCP 環境でのダイナミック ARP インスペクションの設定：例

次の例では、VLAN 1 のスイッチ A で DAI を設定する方法を示します。スイッチ B でも同様の手順を実行します。

非 DHCP 環境での ARP ACL の設定：例

次に、スイッチ A で ARP ACL host2 を設定して、ホスト 2（IP アドレス 1.1.1.1、および MAC アドレス 0001.0001.0001）からの ARP パケットを許可し、この ACL を VLAN 1 に適用してから、スイッチ A のポート 1 を信頼できないものに設定する例を示します。
