Grappe ASA pour l’ASA virtuel pour le cloud privé

La mise en grappe vous permet de regrouper plusieurs ASA virtuel en un seul périphérique logique. Une grappe offre toute la commodité d’un seul appareil (gestion, intégration dans un réseau), tout en offrant le débit accru et la redondance de plusieurs périphériques. Vous pouvez déployer les grappes ASA virtuel à l’aide de :

  • KVM

  • VMware


Remarque

Seul le mode pare-feu routé est pris en charge.

Remarque

Certaines fonctionnalités ne sont pas prises en charge lors de l’utilisation de la mise en grappe. Consultez Fonctionnalités non prises en charge par la mise en grappe.

À propos de la mise en grappe d’ASA virtuel

Cette section décrit l’architecture de mise en grappe et son fonctionnement.

Intégration de la grappe dans votre réseau

La grappe se compose de plusieurs pare-feu agissant comme un seul périphérique. Pour agir comme une grappe, les pare-feu ont besoin de l’infrastructure suivante :

  • Réseau isolé pour la communication intra-grappe, appelé liaison de commande de grappe, qui utilise des interfaces VXLAN. Les VXLAN, qui agissent comme des réseaux virtuels de couche 2 sur des réseaux physiques de couche 3, permettent à la ASA virtuel d’envoyer des messages en diffusion ou en multidiffusion sur la liaison de commande de grappe.

  • Accès de gestion à chaque pare-feu pour la configuration et la surveillance. Le déploiement ASA virtuel comprend une interface de gestion Management 0/0 que vous utiliserez pour gérer les nœuds de la grappe.

Lorsque vous placez la grappe dans votre réseau, les routeurs en amont et en aval doivent être en mesure d’équilibrer la charge des données entrant et provenant de la grappe à l’aide des interfaces individuelles de couche 3 et de l’une des méthodes suivantes :

  • Routage basé sur les politiques : les routeurs en amont et en aval équilibrent la charge entre les nœuds à l’aide de cartes de routage et de listes de contrôle d’accès.

  • Routage à chemins multiples à coût égal : les routeurs en amont et en aval effectuent l’équilibrage de la charge entre les nœuds à l’aide de routes statiques ou dynamiques à coût égal.


Remarque

Les canaux EtherChannels étendus de couche 2 ne sont pas pris en charge.

Nœuds de la grappe

Les membres du nœud collaborent pour partager la politique de sécurité et les flux de trafic. Cette section décrit la nature du rôle de chaque nœud.

Configuration du démarrage

Sur chaque appareil, vous configurez une configuration de démarrage minimale qui inclut le nom de la grappe, l’interface de la liaison de commande de grappe et les autres paramètres de la grappe. Le premier nœud sur lequel vous activez la mise en grappe devient généralement le nœud de contrôle. Lorsque vous activez la mise en grappe sur les nœuds suivants, ils rejoignent la grappe en tant que nœuds de données.

Rôles des nœuds de contrôle et de données

Un membre de la grappe est le nœud de contrôle. Si plusieurs nœuds de la grappe sont mis en ligne en même temps, le nœud de contrôle est déterminé par le paramètre de priorité dans la configuration de démarrage. la priorité est réglée entre 1 et 100, 1 étant la priorité la plus élevée. Tous les autres membres sont des nœuds de données. En règle générale, lorsque vous créez une grappe pour la première fois, le premier nœud que vous ajoutez devient le nœud de contrôle simplement parce que c’est le seul nœud de la grappe à ce moment-là.

Vous devez effectuer toute la configuration (à l’exception de la configuration de démarrage) sur le nœud de contrôle uniquement; la configuration est ensuite reproduite sur les nœuds de données. Dans le cas de ressources physiques, telles que les interfaces, la configuration du nœud de contrôle est reflétée sur tous les nœuds de données. Par exemple, si vous configurez Ethernet 1/2 comme interface interne et Ethernet 1/1 comme interface externe, ces interfaces sont également utilisées sur les nœuds de données en tant qu’interfaces interne et externe.

Certaines fonctionnalités ne sont pas évolutives en grappe, et le nœud de contrôle gère tout le trafic pour ces fonctionnalités.

Interfaces individuelles

Vous pouvez configurer les interfaces de grappe en tant qu’interfaces individuelles.

Les interfaces individuelles sont des interfaces de routage normales, chacune ayant sa propre adresse IP locale utilisée pour le routage. L’adresse IP de la grappe principale pour chaque interface est une adresse fixe qui appartient toujours au nœud de contrôle. Lorsque le nœud de contrôle change, l’adresse IP de la grappe principale est déplacée vers le nouveau nœud de contrôle, de sorte que la gestion de la grappe se poursuit de façon transparente.

Comme la configuration de l’interface doit être configurée uniquement sur le nœud de contrôle, vous configurez un ensemble d’adresses IP à utiliser pour une interface donnée sur les nœuds de la grappe, y compris un pour le nœud de contrôle.

L’équilibrage de charge doit être configuré séparément sur le commutateur en amont.


Remarque

Les canaux EtherChannels étendus de couche 2 ne sont pas pris en charge.

Routage à base de règles

Lorsque vous utilisez des interfaces individuelles, chaque interface ASA conserve ses propres adresses IP et MAC. Une méthode d’équilibrage de la charge est le routage basé sur les politiques (PBR).

Nous vous recommandons cette méthode si vous utilisez déjà PBR et que vous souhaitez tirer parti de votre infrastructure existante.

PBR prend des décisions de routage en fonction d’une carte de routage et d’une ACL. Vous devez répartir manuellement le trafic entre toutes les ASA d’une grappe. Comme PBR est statique, il se peut qu’il ne permette pas d’atteindre un résultat d’équilibrage de la charge optimale à tout moment. Pour obtenir les meilleures performances, nous vous recommandons de configurer la politique PBR de sorte que les paquets d’acheminement et de retour d’une connexion soient dirigés vers la même ASA. Par exemple, si vous avez un routeur Cisco, la redondance peut être obtenue en utilisant Cisco IOS PBR avec Object Tracking. Le suivi d’objets Cisco IOS surveille chaque ASA à l’aide d’un ping ICMP. PBR peut ensuite activer ou désactiver les cartes de routage en fonction de l’accessibilité d’un ASA. Consultez les URL suivantes pour en savoir plus :

http://www.cisco.com/c/en/us/solutions/data-center-virtualization/intelligent-traffic-director/index.html

http://www.cisco.com/en/US/products/ps6599/products_white_paper09186a00800a4409.shtml

Routage à chemins multiples à coût égal

Lorsque vous utilisez des interfaces individuelles, chaque interface ASA conserve ses propres adresses IP et MAC. Le routage à chemins multiples à coûts égaux (ECMP) est une méthode d’équilibrage de la charge.

Nous vous recommandons cette méthode si vous utilisez déjà ECMP et que vous souhaitez tirer parti de votre infrastructure existante.

Le routage ECMP peut transférer des paquets sur plusieurs « meilleurs chemins » qui se partagent la première place dans la mesure du routage. Comme pour l’EtherChannel, un hachage des adresses IP source et de destination ou des ports source et de destination peut être utilisé pour envoyer un paquet vers l’un des sauts suivants. Si vous utilisez des routes statiques pour le routage ECMP, la défaillance de ASA peut provoquer des problèmes. le routage continue d’être utilisé et le trafic vers le ASA défaillant sera perdu. Si vous utilisez des routes statiques, veillez à utiliser une fonctionnalité de surveillance de routage statique telle que le suivi d’objets. Nous recommandons d'utiliser des protocoles de routage dynamique pour ajouter et supprimer des routes, auquel cas vous devez configurer chaque ASA pour qu'il participe au routage dynamique.

Liaison de commande de grappe

Chaque nœud doit dédier une interface en tant qu’interface VXLAN (VTEP) pour la liaison de commande de grappe. Pour en savoir plus sur VXLAN, consultez Interfaces VXLAN.

Point terminal du tunnel VXLAN

Les périphériques de point terminal de tunnel VXLAN (VTEP) effectuent l’encapsulation et la désencapsulation VXLAN. Chaque VTEP comporte deux types d’interface : une ou plusieurs interfaces virtuelles appelées interfaces VNI (VXLAN Network Identifier), et une interface normale appelée interface source du VTEP qui canalise les interfaces VNI entre les VTEP. L’interface source du VTEP est connectée au réseau IP de transport pour la communication de VTEP à VTEP.

Interface de la source VTEP

L’interface source du VTEP est une interface ASA virtuel classique à laquelle vous prévoyez associer l’interface VNI. Vous pouvez configurer une interface source de VTEP pour qu’elle agisse en tant que liaison de commande de grappe. L’interface source est réservée à une utilisation avec la liaison de commande de grappe uniquement. Chaque interface source de VTEP possède une adresse IP sur le même sous-réseau. Ce sous-réseau doit être isolé de tout autre trafic et ne doit inclure que les interfaces de liaison de commande de grappe.

Interface VNI

Une interface VNI est semblable à une interface VLAN : il s’agit d’une interface virtuelle qui sépare le trafic réseau sur une interface physique donnée au moyen de balisage. Vous ne pouvez configurer qu’une seule interface VNI. Chaque interface VNI possède une adresse IP sur le même sous-réseau.

VTEP homologues

Contrairement au VXLAN habituel pour les interfaces de données, qui autorise un seul homologue VTEP, la mise en grappe ASA virtuel vous permet de configurer plusieurs homologues.

Présentation du trafic de liaison de commande de grappe

Le trafic de liaison de commande de grappe comprend à la fois un trafic de contrôle et un trafic de données.

Le trafic de contrôle comprend :

  • Choix du nœud de contrôle.

  • Duplication de la configuration.

  • Surveillance de l'intégrité

Le trafic de données comprend :

  • Duplication de l’état.

  • Requêtes de propriété de connexion et transfert de paquets de données.

Échec de la liaison de commande de grappe

Si le protocole de liaison de commande de grappe tombe en panne pour une unité, la mise en grappe est désactivée; les interfaces de données sont fermées. Après avoir corrigé la liaison de commande de grappe, vous devez rejoindre manuellement la grappe en réactivant la mise en grappe.


Remarque

Lorsque l’ASA virtuel devient inactif, toutes les interfaces de données sont fermées; seule l’interface de gestion uniquement peut envoyer et recevoir du trafic. L’interface de gestion reste active en utilisant l’adresse IP que l’unité a reçue du DHCP ou de l’ensemble d’adresses IP de la grappe. Si vous utilisez un ensemble d’adresses IP de grappe, si vous rechargez et que l’unité est toujours inactive dans la grappe, l’interface de gestion n’est pas accessible (car elle utilise alors l’adresse IP principale, qui est la même que le nœud de contrôle). Vous devez utiliser le port de console (si disponible) pour toute autre configuration.

Réplication de la configuration

Tous les nœuds de la grappe partagent une configuration unique. Vous pouvez uniquement apporter des modifications à la configuration sur le nœud de contrôle (à l’exception de la configuration de démarrage) et les modifications sont automatiquement synchronisées avec tous les autres nœuds de la grappe.

Gestion des grappes ASA virtuel

L’un des avantages de l’utilisation de la mise en grappe ASA virtuel est la facilité de gestion. Cette section décrit comment gérer la grappe.

Réseau de gestion

Nous vous conseillons de connecter tous les nœuds à un seul réseau de gestion. Ce réseau est distinct de la liaison de commande de grappe.

Interface de gestion

Utilisez l’interface Management 0/0 pour la gestion.


Remarque

Vous ne pouvez pas activer le routage dynamique pour l’interface de gestion. Vous devez utiliser une route statique.

Vous pouvez utiliser l’adressage statique ou DHCP pour l’adresse IP de gestion.

Si vous utilisez l’adressage statique, vous pouvez utiliser l’adresse IP de la grappe principale qui est une adresse fixe pour la grappe qui appartient toujours au nœud de contrôle actuel. Pour chaque interface, vous configurez également une plage d’adresses de sorte que chaque nœud, y compris le nœud de contrôle actuel, puisse utiliser une adresse locale de la plage. L’adresse IP de la grappe principale fournit un accès de gestion cohérent à une adresse; lorsqu’un nœud de contrôle change, l’adresse IP de la grappe principale est déplacée vers le nouveau nœud de contrôle, de sorte que la gestion de la grappe se poursuit de façon transparente. L’adresse IP locale est utilisée pour le routage et est également utile pour la résolution de problèmes. Par exemple, vous pouvez gérer la grappe en vous connectant à l’adresse IP de la grappe principale, qui est toujours associée au nœud de contrôle actuel. Pour gérer un membre, vous pouvez vous connecter à l’adresse IP locale. Pour le trafic de gestion sortant tel que TFTP ou le journal système, chaque nœud, y compris le nœud de contrôle, utilise l’adresse IP locale pour se connecter au serveur.

Si vous utilisez DHCP, vous n’utilisez pas un ensemble d’adresses locales ou n’avez pas d’adresse IP de grappe principale.


Remarque

Le trafic vers la boîte doit être acheminé vers l’adresse IP de gestion du nœud; le trafic vers la boîte n’est pas transféré sur la liaison de commande de grappe vers un autre nœud.

Gestion de nœud de contrôle vs Gestion de nœud de données

Toutes la gestion et la surveillance peuvent avoir lieu sur le nœud de contrôle. À partir du nœud de contrôle, vous pouvez vérifier les statistiques d’exécution, l’utilisation des ressources ou d’autres informations de surveillance sur tous les nœuds. Vous pouvez également transmettre une commande à tous les nœuds de la grappe et reproduire les messages de console des nœuds de données vers le nœud de contrôle.

Vous pouvez surveiller directement les nœuds de données si vous le souhaitez. Bien que cela soit également disponible à partir du nœud de contrôle, vous pouvez effectuer la gestion de fichiers sur les nœuds de données (y compris la sauvegarde de la configuration et la mise à jour des images). Les fonctions suivantes ne sont pas disponibles à partir du nœud de commande :

  • Surveillance des statistiques propres à la grappe par nœud.

  • Surveillance des journaux système par nœud (sauf pour les journaux système envoyés à la console lorsque la duplication de la console est activée).

  • SNMP

  • NetFlow

duplication de clé de chiffrement

Lorsque vous créez une clé de chiffrement sur le nœud de contrôle, la clé est répliquée sur tous les nœuds de données. Si vous avez une session SSH sur l’adresse IP de la grappe principale, vous serez déconnecté en cas de défaillance du nœud de contrôle. Le nouveau nœud de contrôle utilise la même clé pour les connexions SSH, de sorte que vous n’avez pas besoin de mettre à jour la clé d’hôte SSH mise en cache lorsque vous vous reconnectez au nouveau nœud de contrôle.

Incompatibilité d’adresse IP du certificat de connexion ASDM

Par défaut, un certificat autosigné est utilisé pour la connexion ASDM en fonction de l’adresse IP locale. Si vous vous connectez à l'adresse IP de la grappe principale à l'aide d'ASDM, un message d'avertissement concernant une adresse IP non concordante peut s'afficher, car le certificat utilise l'adresse IP locale, et non l'adresse IP de la grappe principale. Vous pouvez ignorer le message et établir la connexion ASDM. Cependant, pour éviter ce type d'avertissement, vous pouvez inscrire un certificat qui contient l'adresse IP de la grappe principale et toutes les adresses IP locales de l'ensemble d'adresses IP. Vous pouvez ensuite utiliser ce certificat pour chaque membre de la grappe. Consultez https://www.cisco.com/c/en/us/td/docs/security/asdm/identity-cert/cert-install.html pour de plus amples renseignements.

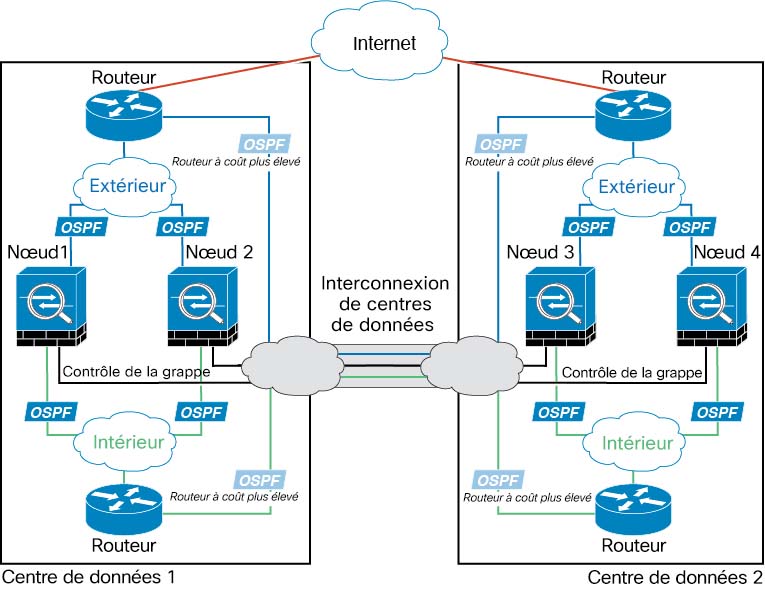

Mise en grappe inter-sites

Pour les installations inter-sites, vous pouvez profiter de la mise en grappe d’ASA virtuel tant que vous suivez les lignes directrices recommandées.

Vous pouvez configurer chaque châssis de grappe pour qu’il appartienne à un ID de site distinct. Les ID de site sont utilisés pour permettre la mobilité de flux à l’aide de l’inspection LISP, la localisation du directeur pour améliorer les performances et réduire la latence aller-retour pour la mise en grappe inter-sites pour les centres de données, et la redondance des sites pour les connexions où un propriétaire de secours d’un flux se trouve toujours sur un autre site que celui du propriétaire.

Consultez les sections suivantes pour en savoir plus sur la mise en grappe inter-sites :

Licences pour la mise en grappe d’ASA virtuel

Chaque nœud de grappe nécessite la même licence de modèle. Nous vous conseillons d’utiliser le même nombre de CPU et de mémoire pour tous les nœuds, sinon les performances seront limitées sur tous les nœuds pour correspondre au membre le moins performant. Le niveau de débit sera répliqué du nœud de contrôle à chaque nœud de données afin qu’ils correspondent.


Remarque

Si vous annulez l’enregistrement de l’ASA virtuel pour qu’il ne soit pas sous licence, il reviendra à un état de débit fortement limité si vous rechargez l’ASA virtuel. Un nœud de grappe sans licence et à faible performance aura une incidence négative sur les performances de l’ensemble de la grappe. Assurez-vous de conserver tous les nœuds de la grappe sous licence ou de supprimer les nœuds sans licence.

Exigences et conditions préalables à la mise en grappe d’ASA virtuel

Exigences du modèle

  • ASAv30, ASAv50, ASAv100

  • Les services en cloud privé suivants :

    • KVM

    • VMware

  • Un maximum de 16 nœuds dans une grappe sur deux hôtes dans une configuration de déploiement 2 x 8. Nous vous conseillons de déployer un maximum de huit ASAv sur chacun des deux hôtes (2 x 8), ce qui donne une grappe de 16 nœuds.

Plateforme ASA virtuel et configuration logicielle requise

Tous les nœuds d’une grappe :

  • Il doit s’agir du même modèle. Nous vous conseillons d’utiliser le même nombre de CPU et de mémoire pour tous les nœuds, sinon les performances seront limitées sur tous les nœuds pour correspondre au nœud le moins performant.

  • Doit exécuter le logiciel identique, sauf lors d’une mise à niveau d’image. La mise à niveau rapide est prise en charge. Des versions logicielles non concordantes peuvent entraîner une dégradation des performances. Assurez-vous donc de mettre à niveau tous les nœuds dans la même fenêtre de maintenance.

  • Les nouveaux membres de la grappe doivent utiliser le même paramètre de chiffrement SSL (la commande ssl encryption) que le nœud de contrôle pour la communication de la liaison de commande de grappe initiale avant la réplication de la configuration.

Lignes directrices de la mise en grappe d’ASA virtuel

Basculement

Le basculement n’est pas pris en charge avec la mise en grappe.

IPv6

La liaison de commande de grappe est uniquement prise en charge avec IPv4.

Directives supplémentaires

  • Lorsque des modifications de topologie surviennent (par exemple, activation ou désactivation d’une interface sur l’ASA ou le commutateur, ajout d’un commutateur supplémentaire pour former un VSS ou un vPC), vous devez désactiver le contrôle d’intégrité et désactiver la surveillance d’interface pour les interfaces désactivées. Lorsque la modification de la topologie est terminée et que la modification de la configuration est synchronisée avec toutes les unités, vous pouvez réactiver le contrôle d’intégrité de l’interface.

  • Lors de l’ajout d’un nœud à une grappe existante ou lors du rechargement d’un nœud, il se produit une perte temporaire et limitée de paquets ou de connexion; c’est un comportement attendu. Dans certains cas, les paquets abandonnés peuvent bloquer votre connexion; par exemple, la suppression d’un paquet FIN/ACK pour une connexion FTP entraînera le blocage du client FTP. Dans ce cas, vous devez rétablir la connexion FTP.

  • Nous ne prenons pas en charge les VXLAN pour les interfaces de données; seule la liaison de commande de grappe prend en charge VXLAN.

  • Il faut du temps pour répliquer les modifications sur toutes les unités d’une grappe. Si vous apportez une modification importante, par exemple, ajouter une règle de contrôle d’accès qui utilise des groupes d’objets (qui, lorsqu’ils sont déployés, sont divisés en plusieurs règles), le temps nécessaire pour effectuer la modification peut dépasser le délai d’expiration des nœuds de la grappe avec un message de réussite. Si cela se produit, vous pourriez voir le message « Échec de la réplication de la commande ». Vous pouvez ignorer le message.

Valeurs par défaut pour la mise en grappe d’ASA virtuel

  • La fonction de vérification de l’intégrité de la grappe est activée par défaut avec un délai d’attente de 3 secondes. La surveillance de l’intégrité des interfaces est activée sur toutes les interfaces par défaut.

  • La fonction de jonction automatique de la grappe en cas d’échec de la liaison de commande de grappe offre des tentatives illimitées toutes les 5 minutes.

  • La fonction de jonction automatique de la grappe pour une interface de données défaillante effectue 3 essais toutes les 5 minutes, l’intervalle croissant étant fixé à 2.

  • Le rééquilibrage de la connexion est désactivé par défaut. Si vous activez le rééquilibrage de la connexion, l’intervalle par défaut entre les échanges d’informations de chargement est de 5 secondes.

  • Un délai de duplication de connexion de 5 secondes est activé par défaut pour le trafic HTTP.

Configurer la mise en grappe d’ASA virtuel à l’aide d’une configuration Day0

Configuration Day0 du nœud de contrôle

La configuration Day0 suivante pour le nœud de contrôle comprend la configuration de démarrage suivie de la configuration d’interface qui sera répliquée sur les nœuds de données. Le texte en gras affiche les valeurs que vous devez modifier pour la configuration Day0 du nœud de données.


Remarque

Cette configuration comprend uniquement la configuration centré sur la grappe. Votre configuration Day0 doit également inclure d’autres paramètres pour les licences, l’accès SSH , l’accès ASDM , etc. Consultez le guide de démarrage pour en savoir plus sur les configurations Day0.


!BOOTSTRAP
! Cluster interface mode
cluster interface mode individual
!
! VXLAN peer group
object-group network cluster-peers
network-object host 10.6.6.51
network-object host 10.6.6.52
network-object host 10.6.6.53
network-object host 10.6.6.54
!
! Alternate object group representation
! object-network xyz
! range 10.6.6.51 10.6.6.54
! object-group network cluster-peers
! network-object object xyz
!
! Cluster control link physical interface (VXLAN tunnel endpoint (VTEP) src interface)
interface gigabitethernet 0/7
description CCL VTEP src ifc
nve-only cluster
nameif ccl
security-level 0
ip address 10.6.6.51 255.255.255.0
no shutdown
!
! VXLAN Network Identifier (VNI) interface
interface vni1
segment-id 1
vtep-nve 1
!
! Set the CCL MTU
mtu ccl 1654
!
! Network Virtualization Endpoint (NVE) association with VTEP src interface
nve 1
encapsulation vxlan
source-interface ccl
peer-group cluster-peers
!
! Management Interface Using DHCP
interface management 0/0
nameif management
ip address dhcp setroute
no shutdown
!
! Alternate Management Using Static IP
! ip local pool mgmt_pool 10.1.1.1 10.10.10.4
! interface management 0/0
! nameif management
! ip address 10.1.1.25 255.255.255.0 cluster-pool mgmt_pool
! no shutdown
!
! Cluster Config
cluster group cluster1
local-unit A
cluster-interface vni1 ip 10.2.2.1 255.255.255.0
priority 1
enable noconfirm
!
! INTERFACES
!
ip local pool inside_pool 10.10.10.11 10.10.10.14
ip local pool outside_pool 10.11.11.11 10.11.11.14
!
interface GigabitEthernet0/1
nameif inside
security-level 100
ip address 10.10.10.10 255.255.255.0 cluster-pool inside_pool
!
interface GigabitEthernet0/0
nameif outside
security-level 0
ip address 10.11.11.10 255.255.255.0 cluster-pool outside_pool
!
!JUMBO FRAME RESERVATION for CCL MTU
jumbo-frame reservation

Configuration Day0 du nœud de données

La configuration Day0 suivante pour le nœud de données inclut uniquement la configuration de démarrage. Le texte en gras affiche les valeurs que vous devez modifier à partir de la configuration Day0 du nœud de contrôle.


Remarque

Cette configuration comprend uniquement la configuration centré sur la grappe. Votre configuration Day0 doit également inclure d’autres paramètres pour les licences, l’accès SSH , l’accès ASDM , etc. Consultez le guide de démarrage pour en savoir plus sur les configurations Day0.


!BOOTSTRAP
! Cluster interface mode
cluster interface mode individual
!
! VXLAN peer group
object-group network cluster-peers
network-object host 10.6.6.51
network-object host 10.6.6.52
network-object host 10.6.6.53
network-object host 10.6.6.54
!
! Alternate object group representation
! object-network xyz
! range 10.6.6.51 10.6.6.54
! object-group network cluster-peers
! network-object object xyz
!
! Cluster control link physical interface (VXLAN tunnel endpoint (VTEP) src interface)
interface gigabitethernet 0/7
description CCL VTEP src ifc
nve-only cluster
nameif ccl
security-level 0
ip address 10.6.6.52 255.255.255.0
no shutdown
!
! VXLAN Network Identifier (VNI) interface
interface vni1
segment-id 1
vtep-nve 1
!
! Set the CCL MTU
mtu ccl 1654
!
! Network Virtualization Endpoint (NVE) association with VTEP src interface
nve 1
encapsulation vxlan
source-interface ccl
peer-group cluster-peers
!
! Management Interface Using DHCP
interface management 0/0
nameif management
ip address dhcp setroute
no shutdown
!
! Alternate Management Using Static IP
! ip local pool mgmt_pool 10.1.1.1 10.10.10.4
! interface management 0/0
! nameif management
! ip address 10.1.1.25 255.255.255.0 cluster-pool mgmt_pool
! no shutdown
!
! Cluster Config
cluster group cluster1
local-unit B
cluster-interface vni1 ip 10.2.2.2 255.255.255.0
priority 2
enable noconfirm
!
! INTERFACES
!
ip local pool inside_pool 10.10.10.11 10.10.10.14
ip local pool outside_pool 10.11.11.11 10.11.11.14
!
interface GigabitEthernet0/1
nameif inside
security-level 100
ip address 10.10.10.10 255.255.255.0 cluster-pool inside_pool
!
interface GigabitEthernet0/0
nameif outside
security-level 0
ip address 10.11.11.10 255.255.255.0 cluster-pool outside_pool
!
!JUMBO FRAME RESERVATION for CCL MTU
jumbo-frame reservation

Configurer la mise en grappe ASA virtuel après le déploiement

Pour configurer la mise en grappe après avoir déployé vos ASA virtuel, effectuez les tâches suivantes.

Configurer les paramètres d’interface

Configurez le mode d’interface de grappe sur chaque nœud ainsi que les interfaces sur le nœud de contrôle. La configuration d’interface sera répliquée sur les nœuds de données lorsqu’ils rejoignent la grappe. Notez que la configuration de la laision de commande de grappe est traitée dans la procédure de configuration de démarrage.

Configurer le mode d’interface de grappe de chaque nœud

Avant d’activer la mise en grappe, vous devez convertir le pare-feu pour utiliser des interfaces individuelles. Étant donné que la mise en grappe limite les types d’interfaces que vous pouvez utiliser, ce processus vous permet de vérifier votre configuration existante pour détecter les interfaces incompatibles, puis vous empêche de configurer des interfaces non prises en charge.

Avant de commencer

  • Vous devez définir le mode séparément sur chaque ASA virtuel que vous souhaitez ajouter à la grappe.

  • Connectez-vous à l’interface de ligne de commande de l’ASA virtuel en utilisant le port de console (si disponible) ou SSH (si configuré). Si aucune de ces options n’est disponible, vous pouvez utiliser ASDM pour configurer la mise en grappe.

Procédure

Étape 1

Affichez toute configuration incompatible afin de pouvoir forcer le mode d’interface et corriger votre configuration ultérieurement; le mode n’est pas modifié avec cette commande :

cluster interface-mode individual check-details

Exemple:

ciscoasa(config)# cluster interface-mode individual check-details

Mise en garde



Après avoir défini le mode d’interface, vous pouvez continuer à vous connecter à l’interface à l’aide de SSH; cependant, si vous rechargez l’ASA avant de configurer votre interface de gestion pour respecter les exigences de mise en grappe (par exemple, ajout d’un ensemble d’adresses IP de grappe ou obtention de l’adresse IP de DHCP), vous ne pourrez pas vous reconnecter, car la configuration d’interface incompatible avec la grappe est supprimée. Dans ce cas, vous devrez vous connecter au port de console, si disponible, pour corriger la configuration d’interface.

Étape 2

Définissez le mode d’interface pour la mise en grappe :

cluster interface-mode individual force

Exemple:

ciscoasa(config)# cluster interface-mode individual force

Il n’y a pas de paramètres par défaut; vous devez choisir explicitement le mode. Si vous n’avez pas défini le mode, vous ne pouvez pas activer la mise en grappe.

L’option force change le mode sans vérifier si votre configuration comporte des paramètres incompatibles. Vous devez résoudre manuellement tous les problèmes de configuration après avoir changé de mode. Étant donné que toute configuration d’interface ne peut être corrigée qu’après avoir défini le mode, nous vous conseillons d’utiliser l’option force afin de pouvoir au moins partir de la configuration existante. Vous pouvez réexécuter l’option check-details après avoir défini le mode pour obtenir plus de conseils.

Sans l’option force, en cas de configuration incompatible, vous êtes invité à effacer votre configuration et à la recharger, ce qui vous obligera à vous connecter au port de console (si disponible) pour reconfigurer votre accès de gestion. Si votre configuration est compatible (ce qui est rare), le mode est modifié et la configuration est conservée. Si vous ne souhaitez pas effacer votre configuration, vous pouvez quitter la commande en tapant n.

Pour supprimer le mode d’interface, saisissez la commande no cluster interface-mode.

Configurer les interfaces individuelles

Vous devez modifier toute interface actuellement configurée avec une adresse IP pour qu'elle soit prête pour la grappe avant d'activer la mise en grappe. Au minimum, vous devrez peut-être modifier l’interface de gestion à laquelle SSH est actuellement connecté lorsque vous utilisez une adresse IP statique pour la gestion. Pour les autres interfaces, vous pouvez les configurer avant ou après avoir activé la mise en grappe; nous vous conseillons de préconfigurer toutes vos interfaces afin que la configuration complète soit synchronisée avec les nouveaux nœuds de la grappe.

Cette section décrit comment configurer les interfaces pour qu’elles soient compatibles avec la mise en grappe. Les interfaces individuelles sont des interfaces de routage normales, chacune ayant sa propre adresse IP prise dans un ensemble d’adresses IP. L’adresse IP de la grappe principale est une adresse fixe pour la grappe qui appartient toujours au nœud de contrôle actuel. Toutes les interfaces de données doivent être des interfaces individuelles.

Pour l’interface de gestion, vous pouvez configurer un ensemble d’adresses IP ou utiliser le protocole DHCP; seule l’interface de gestion prend en charge l’obtention d’une adresse de DHCP. Pour utiliser DHCP, n'utilisez pas cette procédure; configurez-le plutôt comme d’habitude (voir Configurer les paramètres généraux de l’interface en mode routé).

Avant de commencer

  • (Facultatif) Configurez les sous-interfaces.

  • Pour l’interface de gestion, vous pouvez utiliser une adresse statique ou le protocole DHCP. Si vous utilisez des adresses IP statiques et que vous vous connectez à distance à l’interface de gestion à l’aide de SSH, l’adresse IP actuelle des nœuds de données potentiels est à usage temporaire.

    • Une adresse IP sera attribuée à chaque membre dans l’ensemble d’adresses IP de la grappe défini sur le nœud de contrôle.

    • L’ensemble d’adresses IP de la grappe ne peut pas inclure des adresses déjà utilisées sur le réseau, y compris de potentielles adresses IP secondaires.

      Par exemple :

      1. Vous configurez le nœud de contrôle pour qu’il utilise 10.1.1.1.

      2. Les autres nœuds utilisent 10.1.1.2, 10.1.1.3 et 10.1.1.4.

      3. Lorsque vous configurez l’ensemble d’adresses IP de la grappe sur le nœud de contrôle, vous ne pouvez pas inclure les adresses .2, .3 ou .4 dans l’ensemble, car elles sont déjà utilisées.

      4. Vous devez plutôt utiliser d’autres adresses IP sur le réseau, telles que .5, .6, .7 et .8.


        Remarque

        L’ensemble a besoin d’autant d’adresses qu’il y a de membres dans la grappe, y compris le nœud de contrôle; l’adresse .1 d’origine est l’adresse IP principale de la grappe qui appartient au nœud de contrôle actuel.

      5. Après avoir rejoint la grappe, les anciennes adresses temporaires sont abandonnées et peuvent être utilisées ailleurs.

Procédure

Étape 1

Configurez un ensemble d’adresses IP locales (IPv4 et/ou IPv6), dont une sera affectée à chaque nœud de grappe pour l’interface :

(IPv4)

ip local pool poolname first-address — last-address [mask mask]

(IPv6)

ipv6 local pool poolname ipv6-address/prefix-length number_of_addresses

Exemple:

ciscoasa(config)# ip local pool ins 192.168.1.2-192.168.1.9
ciscoasa(config-if)# ipv6 local pool insipv6 2001:DB8:45:1003/64 8

Incluez au moins autant d’adresses qu’il y a de nœuds dans la grappe. Si vous prévoyez d'étendre la grappe, incluez des adresses supplémentaires. L’adresse IP principale de la grappe qui appartient au nœud de contrôle actuel ne fait pas partie de cet ensemble; assurez-vous de réserver une adresse IP sur le même réseau pour l’adresse IP principale de la grappe.

Vous ne pouvez pas déterminer à l’avance l’adresse locale exacte attribuée à chaque nœud; pour voir l’adresse utilisée sur chaque nœud, saisissez la commande show ip[v6] local pool poolname. Chaque membre de la grappe se voit attribuer un ID de membre lorsqu’il rejoint la grappe. L’ID détermine l’adresse IP locale utilisée à partir de l’ensemble.

Étape 2

Entrez le mode de configuration d’interface :

interface interface_id

Exemple:

ciscoasa(config)# interface gigabitethernet 0/1

Étape 3

Nommez l’interface :

nameif name

Exemple:

ciscoasa(config-if)# nameif inside

Le nom est une chaîne de texte de 48 caractères maximum et n’est pas sensible à la casse. Vous pouvez modifier le nom en saisissant à nouveau cette commande avec une nouvelle valeur.

Étape 4

Définissez l’adresse IP principale de la grappe et identifiez l’ensemble de grappes :

(IPv4)

ip address ip_address [mask] cluster-pool poolname

(IPv6)

ipv6 address ipv6-address/prefix-length cluster-pool poolname

Exemple:

ciscoasa(config-if)# ip address 192.168.1.1 255.255.255.0 cluster-pool ins
ciscoasa(config-if)# ipv6 address 2001:DB8:45:1003::99/64 cluster-pool insipv6

Cette adresse IP doit être sur le même réseau que les adresses de l'ensemble d'adresses de la grappe, mais ne doit pas faire partie de ce dernier. Vous pouvez configurer une adresse IPv4 et/ou une adresse IPv6.

Les configurations automatiques DHCP, PPPoE et IPv6 ne sont pas prises en charge; vous devez configurer manuellement les adresses IP. La configuration manuelle de l’adresse Link-Local n’est pas non plus prise en charge.

Étape 5

Définissez le niveau de sécurité, où number est un entier compris entre 0 (le plus bas) et 100 (le plus élevé) :

security-level number

Exemple:

ciscoasa(config-if)# security-level 100

Étape 6

Activez l’interface :

no shutdown

Exemples

L’exemple suivant configure les interfaces Management 0/0, GigabitEthernet 0/0 et GigabitEthernet 0/1 en tant qu’interfaces individuelles :


ip local pool mgmt 10.1.1.2-10.1.1.9
ipv6 local pool mgmtipv6 2001:DB8:45:1002/64 8

interface management 0/0
nameif management
ip address 10.1.1.1 255.255.255.0 cluster-pool mgmt
ipv6 address 2001:DB8:45:1001::99/64 cluster-pool mgmtipv6
security-level 100
no shutdown

ip local pool out 209.165.200.225-209.165.200.232
ipv6 local pool outipv6 2001:DB8:45:1002/64 8

interface gigabitethernet 0/0
nameif outside
ip address 209.165.200.233 255.255.255.224 cluster-pool out
ipv6 address 2001:DB8:45:1002::99/64 cluster-pool outipv6
security-level 0
no shutdown

ip local pool ins 192.168.1.2-192.168.1.9
ipv6 local pool insipv6 2001:DB8:45:1003/64 8

interface gigabitethernet 0/1
nameif inside
ip address 192.168.1.1 255.255.255.0 cluster-pool ins
ipv6 address 2001:DB8:45:1003::99/64 cluster-pool insipv6
security-level 100
no shutdown

Créer la configuration de démarrage

Chaque nœud de la grappe nécessite une configuration de démarrage pour rejoindre la grappe.

Configurer les paramètres de démarrage du nœud de contrôle

Chaque nœud de la grappe nécessite une configuration de démarrage pour rejoindre la grappe. En règle générale, le premier nœud que vous configurez pour rejoindre la grappe sera le nœud de contrôle. Après avoir activé la mise en grappe, après une période de sélection, la grappe choisit un nœud de contrôle. Avec un seul nœud dans la grappe au départ, ce nœud deviendra le nœud de contrôle. Les nœuds que vous ajouterez ensuite à la grappe seront des nœuds de données.

Avant de commencer

  • Sauvegardez vos configurations au cas où vous souhaiteriez quitter la grappe ultérieurement et deviez restaurer votre configuration.

  • À l’exception de la liaison de commande de grappe et de l’interface de gestion, qui peut éventuellement utiliser DHCP, toutes les interfaces de votre configuration doivent être configurées avec un ensemble d’adresses IP de grappe avant d’activer la mise en grappe. Si vous avez une configuration d’interface préexistante, vous pouvez soit effacer la configuration d’interface (clear configure interface), soit convertir vos interfaces en interfaces de grappe avant d’activer la mise en grappe.

  • Lorsque vous ajoutez un nœud à une grappe en cours d’exécution, il se peut que vous constatiez des interruptions temporaires et limitées de paquets/connexions; c’est un comportement prévu.

  • Activez la réservation de bâti grand format pour une utilisation avec la liaison de commande de grappe, afin de pouvoir définir la MTU de la liaison de commande de grappe à la valeur conseillée. Consultez la commande jumbo-frame reservation . L’activation des bâtis grand format entraîne le rechargement de l’ASA. Vous devez donc effectuer cette étape avant de poursuivre cette procédure.

Procédure

Étape 1

Configurez une interface VXLAN pour l’interface de liaison de commande de grappe avant de joindre la grappe.

Vous identifierez ultérieurement cette interface comme la liaison de commande de grappe lorsque vous activerez la mise en grappe.

La configuration de l’interface de liaison de commande de grappe n’est pas répliquée du nœud de contrôle aux nœuds de données; cependant, vous devez utiliser la même configuration sur chaque nœud. Comme cette configuration n’est pas répliquée, vous devez configurer les interfaces de liaison de commande de grappe séparément sur chaque nœud.

  1. Identifiez les adresses IP homologues VTEP en créant un groupe d’objets réseau.

    Consultez le chapitre « Objets pour le contrôle d’accès » du guide de configuration du pare-feu ASA pour en savoir plus sur les groupes d’objets réseau.

    Le réseau IP sous-jacent entre les VTEP est indépendant du réseau de liaison de commande de grappe utilisé par les interfaces VNI. Chaque interface source de VTEP possède une adresse IP sur le même sous-réseau. Ce sous-réseau doit être isolé de tout autre trafic et ne doit inclure que les interfaces de liaison de commande de grappe.

    Exemple:

    L’exemple suivant crée un groupe d’objets réseau avec des hôtes définis en ligne :


ciscoasa(config)# object-group network cluster-peers
ciscoasa(network-object-group)# network-object host 10.6.6.51
ciscoasa(network-object-group)# network-object host 10.6.6.52
ciscoasa(network-object-group)# network-object host 10.6.6.53
ciscoasa(network-object-group)# network-object host 10.6.6.54

    L’exemple suivant crée un groupe d’objets réseau qui fait référence à un objet réseau autonome :


ciscoasa(config)# object network xyz
ciscoasa(config-network-object)# range 10.6.6.51 10.6.6.54

ciscoasa(config)# object-group network cluster-peers
ciscoasa(network-object-group)# network-object object xyz

  2. Configurez l’interface source VTEP.

    interface interface_id

    nve-only cluster

    nameif name

    ip address ip_address subnet_mask

    no shutdown

    L’adresse IP doit être incluse comme l’un des homologues dans le groupe d’objets réseau.

    Exemple:

ciscoasa(config)# interface gigabitethernet 0/7
ciscoasa(config-if)# nve-only cluster
ciscoasa(config-if)# nameif ccl
ciscoasa(config-if)# ip address 10.6.6.51 255.255.255.0
ciscoasa(config-if)# no shutdown

  3. Associez l’interface source VTEP à l’instance NVE.

    nve 1

    source-interface interface-name

    peer-group network_object_name

    Vous ne pouvez spécifier qu’une seule instance NVE, avec l’ID 1.

    La commande encapsulation vxlan est ajoutée par défaut pour l’instance NVE; vous n’avez pas besoin de l’ajouter explicitement.

    Exemple:

ciscoasa(config)# nve 1
ciscoasa(cfg-nve)# source-interface ccl
ciscoasa(cfg-nve)# peer-group cluster-peers

  4. Spécifiez l’unité de transfert maximale de l’interface source VTEP, qui doit être supérieure d’au moins 154 octets à la MTU la plus élevée des interfaces de données.

    mtu interface_name bytes

    Étant donné que le trafic de la liaison de commande de grappe comprend la transmission de paquets de données, celle-ci doit prendre en charge la taille totale d'un paquet de données, plus les surcharges de trafic de la grappe (100 octets) et les surcharges VXLAN (54 octets). Définissez la MTU entre 1 554 et 9 198 octets, , mais pas entre 2 561 et 8 362. En raison de la gestion du groupe de blocs, cette taille MTU n’est pas optimale pour le fonctionnement du système. Par défaut, la MTU est de 1554 octets. Nous vous suggérons de définir la MTU de liaison de commande de grappe à 1 654 lorsque les interfaces de données sont fixées à 1 500; cette valeur nécessite la réservation de bâti grand format (voir la commande jumbo-frame reservation ).

    Par exemple, lors de l’utilisation d’un bâti grand format, comme la MTU maximale est de 9 198 octets, la MTU de l’interface de données la plus élevée peut s’établir à 9 044, tandis que la liaison de commande de grappe peut être définie sur 9 198.

    Cette commande est répliquée sur les nœuds de données, mais nous vous conseillons de configurer ce paramètre avec les paramètres de démarrage.

    Exemple:

ciscoasa(config)# mtu ccl 1654

  5. (Facultatif) Définissez le port UDP VXLAN.

    vxlan port number

    Par défaut, l’interface source VTEP accepte le trafic VXLAN vers le port UDP 4789. Si votre réseau utilise un port non standard, vous pouvez le modifier.

    Exemple:

ciscoasa(config)# vxlan port 5678

  6. Créez l’interface VNI.

    interface vni vni_num

    segment-id ID

    vtep-nve 1

    Exemple:

ciscoasa(config)# interface vni 1
ciscoasa(config-if)# segment-id 1000
ciscoasa(config-if)# vtep-nve 1

    • Définissez le numéro VNI entre 1 et 10 000. Cet ID est uniquement un identifiant d’interface interne.

    • Définissez l’ID de segment entre 1 et 16777215. L’ID de segment est utilisé pour le balisage VXLAN.

    Ne configurez pas de nom pour l’interface ni d’autres paramètres.

Étape 2

Nommez la grappe et passez en mode de configuration de grappe :

cluster group name

Exemple:

ciscoasa(config)# cluster group pod1

Le nom doit être une chaîne ASCII comptant de 1 à 38 caractères. Vous ne pouvez configurer qu’un seul groupe de grappes par nœud. Tous les membres de la grappe doivent utiliser le même nom.

Étape 3

Nommez ce membre de la grappe :

local-unit node_name

Utilisez une chaîne ASCII unique de 1 à 38 caractères. Chaque nœud doit avoir un nom unique. Un nœud ayant un nom en double ne sera pas autorisé dans la grappe.

Exemple:

ciscoasa(cfg-cluster)# local-unit node1

Étape 4

Spécifiez l’interface VNI de la liaison de commande de grappe :

cluster-interface vni_interface_id ip ip_address mask

Exemple:

ciscoasa(cfg-cluster)# cluster-interface vni1 ip 192.168.1.1 255.255.255.0
INFO: Non-cluster interface config is cleared on VNI1

Spécifiez une adresse IPv4 pour l’adresse IP; IPv6 n’est pas pris en charge pour cette interface. Pour chaque nœud, spécifiez une adresse IP différente sur le même réseau. Le réseau VNI est le réseau virtuel chiffré qui s’exécute sur le réseau physique VTEP.

Étape 5

Définissez la priorité de ce nœud pour les sélections de nœud de contrôle :

priority priority_number

Exemple:

ciscoasa(cfg-cluster)# priority 1

La priorité est comprise entre 1 et 100, 1 représentant la priorité la plus élevée.

Étape 6

(Facultatif) Définissez une clé d’authentification pour le trafic de contrôle sur la liaison de commande de grappe :

key shared_secret

Exemple:

ciscoasa(cfg-cluster)# key chuntheunavoidable

Le secret partagé est une chaîne ASCII comptant de 1 à 63 caractères. Le code secret partagé est utilisé pour générer la clé de chiffrement. Cette commande n’influe pas sur le trafic du chemin de données, y compris sur la mise à jour de l’état de connexion et les paquets transférés, qui sont toujours envoyés en clair.

Étape 7

Activez la mise en grappe :

enable [noconfirm]

Exemple:

ciscoasa(cfg-cluster)# enable
INFO: Clustering is not compatible with following commands:
policy-map global_policy
 class inspection_default
 inspect skinny
policy-map global_policy
 class inspection_default
  inspect sip
 Would you like to remove these commands? [Y]es/[N]o:Y

INFO: Removing incompatible commands from running configuration...
Cryptochecksum (changed): f16b7fc2 a742727e e40bc0b0 cd169999
INFO: Done

Lorsque vous saisissez la commande enable, l’ASA analyse la configuration en cours d’exécution à la recherche de commandes incompatibles, en vue de cerner des fonctionnalités qui ne sont pas prises en charge avec la grappe, y compris les commandes pouvant être présentes dans la configuration par défaut. Vous êtes invité à supprimer les commandes incompatibles. Si vous répondez No (Non), la mise en grappe n'est pas activée. Utilisez le mot clé noconfirm pour contourner la confirmation et supprimer automatiquement les commandes incompatibles.

Pour le premier nœud activé, une sélection de nœud de contrôle se produit. Comme le premier nœud doit être le seul membre de la grappe jusqu’à présent, il deviendra le nœud de contrôle. N’effectuez aucune modification de configuration pendant cette période.

Pour désactiver la mise en grappe, saisissez la commande no enable.

Remarque



Si vous désactivez la mise en grappe, toutes les interfaces de données sont fermées et seule l’interface de gestion est active.

Exemples

L’exemple suivant configure les interfaces de gestion, interne et externe et la liaison de commande de grappe VXLAN, puis active la mise en grappe pour l’ASA appelé « node1 », qui deviendra le nœud de contrôle parce qu’il sera ajouté en premier à la grappe :


ip local pool mgmt 10.1.1.2-10.1.1.9
ipv6 local pool mgmtipv6 2001:DB8:45:1002/64 8

interface management 0/0
    nameif management
    ip address 10.1.1.1 255.255.255.0 cluster-pool mgmt
    ipv6 address 2001:DB8:45:1001::99/64 cluster-pool mgmtipv6
    security-level 100
    no shutdown

ip local pool out 209.165.200.225-209.165.200.232
ipv6 local pool outipv6 2001:DB8:45:1002/64 8

interface gigabitethernet 0/0
    nameif outside
    ip address 209.165.200.233 255.255.255.224 cluster-pool out
    ipv6 address 2001:DB8:45:1002::99/64 cluster-pool outipv6
    security-level 0
    no shutdown

ip local pool ins 192.168.1.2-192.168.1.9
ipv6 local pool insipv6 2001:DB8:45:1003/64 8

interface gigabitethernet 0/1
    nameif inside
    ip address 192.168.1.1 255.255.255.0 cluster-pool ins
    ipv6 address 2001:DB8:45:1003::99/64 cluster-pool insipv6
    security-level 100
    no shutdown

object-group network cluster-peers
    network-object host 10.6.6.51
    network-object host 10.6.6.52
    network-object host 10.6.6.53
    network-object host 10.6.6.54

interface gigabitethernet 0/7
    nve-only cluster
    nameif ccl
    ip address 10.6.6.51 255.255.255.0
    no shutdown

nve 1
    source-interface ccl
    peer-group cluster-peers

mtu ccl 1654

interface vni 1
    segment-id 1000
    vtep-nve 1

cluster group pod1
    local-unit node1
    cluster-interface vni1 ip 192.168.1.1 255.255.255.0
    priority 1
    key 67impala
    enable noconfirm

Configurer les paramètres de démarrage du nœud de données

Exécutez la procédure suivante pour configurer les nœuds de données.

Avant de commencer

  • Sauvegardez vos configurations au cas où vous souhaiteriez quitter la grappe ultérieurement et deviez restaurer votre configuration.

  • À l’exception de la liaison de commande de grappe et de l’interface de gestion, qui peut éventuellement utiliser DHCP, toutes les interfaces de votre configuration doivent être configurées avec un ensemble d’adresses IP de grappe avant d’activer la mise en grappe. Si vous avez une configuration d’interface préexistante, vous pouvez soit effacer la configuration d’interface (clear configure interface), soit convertir vos interfaces en interfaces de grappe avant d’activer la mise en grappe.

  • Lorsque vous ajoutez un nœud à une grappe en cours d’exécution, il se peut que vous constatiez des interruptions temporaires et limitées de paquets/connexions; c’est un comportement prévu.

  • Activez la réservation de bâti grand format pour une utilisation avec la liaison de commande de grappe, afin de pouvoir définir la MTU de la liaison de commande de grappe à la valeur conseillée. Consultez la commande jumbo-frame reservation . L’activation des bâtis grand format entraîne le rechargement de l’ASA. Vous devez donc effectuer cette étape avant de poursuivre cette procédure.

Procédure

Étape 1

Configurez la même interface de liaison de commande de grappe que celle que vous avez configurée pour le nœud de contrôle. Assurez-vous de fournir une adresse IP différente pour l’interface source VTEP (indiquée en gras).

Exemple:

ciscoasa(config)# object-group network cluster-peers
ciscoasa(network-object-group)# network-object host 10.6.6.51
ciscoasa(network-object-group)# network-object host 10.6.6.52
ciscoasa(network-object-group)# network-object host 10.6.6.53
ciscoasa(network-object-group)# network-object host 10.6.6.54
ciscoasa(config)# interface gigabitethernet 0/7
ciscoasa(config-if)# nve-only cluster
ciscoasa(config-if)# nameif ccl
ciscoasa(config-if)# ip address 10.6.6.52 255.255.255.0
ciscoasa(config-if)# no shutdown
ciscoasa(config)# nve 1
ciscoasa(cfg-nve)# source-interface ccl
ciscoasa(cfg-nve)# peer-group cluster-peers
ciscoasa(config)# mtu ccl 1654
ciscoasa(config)# interface vni 1
ciscoasa(config-if)# segment-id 1000
ciscoasa(config-if)# vtep-nve 1

Étape 2

Saisissez le même nom de grappe que celui que vous avez configuré pour le nœud de contrôle :

Exemple:

ciscoasa(config)# cluster group pod1

Étape 3

Nommez ce membre de la grappe avec une chaîne unique :

local-unit node_name

Exemple:

ciscoasa(cfg-cluster)# local-unit node2

Spécifiez une chaîne ASCII de 1 à 38 caractères.

Chaque nœud doit avoir un nom unique. Un nœud ayant un nom en double ne sera pas autorisé dans la grappe.

Étape 4

Spécifiez la même interface de liaison de commande de grappe que vous avez configurée pour le nœud de contrôle, mais spécifiez une adresse IP différente sur le même réseau pour chaque nœud :

cluster-interface vni_interface_id ip ip_address mask

Exemple:

ciscoasa(cfg-cluster)# cluster-interface vni1 ip 192.168.1.2 255.255.255.0
INFO: Non-cluster interface config is cleared on VNI1

Spécifiez une adresse IPv4 pour l’adresse IP; IPv6 n’est pas pris en charge pour cette interface. Cette interface ne peut pas avoir de nameif configuré.

Étape 5

Si vous utilisez la mise en grappe inter-sites, définissez l’ID de site pour ce nœud afin qu’il utilise une adresse MAC spécifique au site :

site-id number

Exemple:

ciscoasa(cfg-cluster)# site-id 2

Le number est compris entre 1 et 8.

Étape 6

Définissez la priorité de ce nœud pour les sélections de nœuds de contrôle, généralement à une valeur plus élevée que celle du nœud de contrôle :

priority priority_number

Exemple:

ciscoasa(cfg-cluster)# priority 2

Définissez la priorité entre 1 et 100, 1 représentant la priorité la plus élevée.

Étape 7

Définissez la même clé d’authentification que vous avez définie pour le nœud de contrôle :

Exemple:

ciscoasa(cfg-cluster)# key chuntheunavoidable

Étape 8

Activez la mise en grappe :

enable as-data-node

Vous pouvez éviter toute incompatibilité de configuration (principalement l’existence d’interfaces non encore configurées pour la mise en grappe) en utilisant la commande enable as-data-node. Cette commande garantit que le nœud de données rejoint la grappe sans possibilité de devenir le nœud de contrôle dans une sélection actuelle. Sa configuration est remplacée par celle synchronisée à partir du nœud de contrôle.

Pour désactiver la mise en grappe, saisissez la commande no enable.

Remarque



Si vous désactivez la mise en grappe, toutes les interfaces de données sont fermées et seule l’interface de gestion est active.

Exemples

L’exemple suivant comprend la configuration d’un nœud de données, le nœud2 :


object-group network cluster-peers
    network-object host 10.6.6.51
    network-object host 10.6.6.52
    network-object host 10.6.6.53
    network-object host 10.6.6.54

interface gigabitethernet 0/7
    nve-only cluster
    nameif ccl
    ip address 10.6.6.52 255.255.255.0
    no shutdown

nve 1
    source-interface ccl
    peer-group cluster-peers

mtu ccl 1654

interface vni 1
    segment-id 1000
    vtep-nve 1

cluster group pod1
    local-unit node2
    cluster-interface vni1 ip 192.168.1.2 255.255.255.0
    priority 2
    key 67impala
    enable noconfirm

Personnaliser l’opération de mise en grappe

Vous pouvez personnaliser la surveillance de l’intégrité de la mise en grappe, le délai de réplication de la connexion TCP, la mobilité des flux et d’autres optimisations, dans le cadre de la configuration day0 ou après le déploiement de la grappe.

Exécutez ces procédures sur le nœud de contrôle.

Configurer les paramètres de grappe ASA de base

Vous pouvez personnaliser les paramètres de grappe sur le nœud de contrôle.

Procédure

Étape 1

Entrez en mode de configuration de la grappe :

cluster group name

Étape 2

(Facultatif) Activez la réplication de la console des nœuds de données vers le nœud de contrôle :

console-replicate

Par défaut, cette fonction est désactivée. L’ASA imprime certains messages directement sur la console pour certains événements critiques. Si vous activez la réplication de la console, les nœuds de données envoient les messages de la console au nœud de contrôle de sorte que vous ne devez surveiller qu’un seul port de console pour la grappe.

Étape 3

Définissez le niveau de trace minimal pour les événements de mise en grappe :

trace-level level

Définissez le niveau minimum comme souhaité :

  • critical —Événements critiques (gravité=1)

  • warning —Avertissements (gravité=2)

  • informational —Événements informationnels (gravité=3)

  • debug —Événements de débogage (gravité= 4)

Configurer les paramètres de surveillance de l’intégrité et de jonction automatique

Cette procédure permet de configurer la surveillance de l’intégrité des nœuds et des interfaces.

Vous pouvez désactiver la surveillance de l’intégrité des interfaces non essentielles, par exemple, l’interface de gestion. La surveillance de l’intégrité n’est pas effectuée sur les sous-interfaces VLAN. Vous ne pouvez pas configurer la surveillance pour la liaison de commande de grappe; elle est toujours surveillée.

Procédure

Étape 1

Entrez en mode de configuration de la grappe.

cluster group name

Exemple:


ciscoasa(config)# cluster group test
ciscoasa(cfg-cluster)#

Étape 2

Personnalisez la fonctionnalité de contrôle de l’intégrité des nœuds de la grappe.

health-check [holdtime timeout]

Pour déterminer l’intégrité des nœuds, les nœuds de la grappe ASA envoient aux autres nœuds des messages de pulsation sur la liaison de commande de la grappe. Si un nœud ne reçoit aucun message de pulsation d’un nœud homologue au cours de la période de rétention, le nœud homologue est considéré comme ne répondant pas ou comme étant inactif.

  • holdtime timeout  : détermine l’intervalle de temps entre les messages d’état de pulsation des nœuds, entre 0,3 et 45 secondes; la valeur par défaut est de 3 secondes.

Lorsque des modifications de topologie surviennent (par exemple, ajout ou suppression d’une interface de données, activation ou désactivation d’une interface sur l’ASA ou le commutateur), vous devez désactiver la fonctionnalité de contrôle d’intégrité et désactiver la surveillance d’interface pour les interfaces désactivées (no health-check monitor-interface ). Lorsque la modification de la topologie est terminée et que la modification de la configuration est synchronisée avec tous les nœuds, vous pouvez réactiver le contrôle d’intégrité.

Exemple:


ciscoasa(cfg-cluster)# health-check holdtime 5

Étape 3

Désactivez le contrôle d’intégrité de l’interface sur une interface.

no health-check monitor-interface interface_id

La vérification de l’intégrité de l’interface surveille les défaillances de liaison. Le délai avant la suppression par l’ASA d’un membre de la grappe dépend du fait que le nœud est un membre établi ou qu'il rejoint la grappe. Le contrôle de l’intégrité est activé par défaut pour toutes les interfaces. Vous pouvez le désactiver pour chaque interface en utilisant la forme no (non) de cette commande. Vous pouvez désactiver la surveillance de l’intégrité des interfaces non essentielles, par exemple, l’interface de gestion.

  • interface_id  : désactive la supervision d’une interface. La surveillance de l’intégrité n’est pas effectuée sur les sous-interfaces VLAN. Vous ne pouvez pas configurer la surveillance pour la liaison de commande de grappe; elle est toujours surveillée.

Lorsque des modifications de topologie surviennent (par exemple, ajout ou suppression d’une interface de données, activation ou désactivation d’une interface sur l’ASA ou le commutateur), vous devez désactiver la fonctionnalité de contrôle d’intégrité (no health-check ) et désactiver la surveillance d’interface pour les interfaces désactivées. Lorsque la modification de la topologie est terminée et que la modification de la configuration est synchronisée avec tous les nœuds, vous pouvez réactiver le contrôle d’intégrité.

Exemple:


ciscoasa(cfg-cluster)# no health-check monitor-interface management1/1

Étape 4

Personnalisez les paramètres de grappe de la jonction automatique après l’échec de la vérification de l’intégrité.

health-check {data-interface | cluster-interface | system} auto-rejoin [unlimited | auto_rejoin_max] auto_rejoin_interval auto_rejoin_interval_variation

  • system  : spécifie les paramètres de jonction automatique pour les erreurs internes. Les défaillances internes comprennent : des états d’applications non uniformes; et ainsi de suite.

  • unlimited  : (Par défaut pour le cluster-interface ) Ne limite pas le nombre de tentatives de jonction.

  • auto-rejoin-max  : définit le nombre de tentatives de jonction, entre 0 et 65535. 0 désactive la jonction automatique. La valeur par défaut pour les commandes data-interface et system est de 3.

  • auto_rejoin_interval  : permet de définir la durée de l’intervalle en minutes entre les tentatives de jonction en sélectionnant un intervalle entre 2 et 60. La valeur par défaut est 5 minutes. Le temps total maximum pendant lequel le nœud tente de rejoindre la grappe est limité à 14400 minutes (10 jours) à partir du moment de la dernière défaillance.

  • auto_rejoin_interval_variation  : définit si la durée de l’intervalle augmente. Définissez la valeur entre 1 et 3 : 1 (pas de changement); 2 (2 x la durée précédente) ou 3 (3 x la durée précédente). Par exemple, si vous définissez la durée de l’intervalle à 5 minutes et la variation à 2, la première tentative survient après 5 minutes; la deuxième tentative, après 10 minutes (2 x 5); la troisième tentative, après 20 minutes (2 x 10), etc. La valeur par défaut est 1 pour l’interface de grappe et 2 pour l’interface de données et le système.

Exemple:


ciscoasa(cfg-cluster)# health-check data-interface auto-rejoin 10 3 3

Étape 5

Configurez le délai antirebond avant que l’ASA considère une interface comme défaillante et que le nœud ne soit supprimé de la grappe.

health-check monitor-interface debounce-time ms

Exemple:


ciscoasa(cfg-cluster)# health-check monitor-interface debounce-time 300

Définissez le délai antirebond entre 300 et 9 000 ms. La valeur par défaut est 500ms. Des valeurs inférieures permettent une détection plus rapide des défaillances d’interface. Notez que la configuration d’un délai antirebond inférieur augmente les risques de faux positifs. Lorsqu’une mise à jour d’état d’interface se produit, l’ASA attend le nombre de millisecondes spécifié avant de marquer l’interface comme en échec, et le nœud est supprimé de la grappe.

Étape 6

(Facultatif) Configurez la surveillance de la charge de trafic.

load-monitor [frequency seconds] [intervals intervals]

  • frequency seconds  : définit le délai en secondes entre les messages de surveillance, entre 10 et 360 secondes. La valeur par défaut est de 20 secondes.

  • intervals intervals  : définit le nombre d’intervalles pour lesquels l’ASA conserve les données, entre 1 et 60. La valeur par défaut est 30.

Vous pouvez superviser la charge de trafic pour les membres de la grappe, y compris le nombre total de connexions, l’utilisation du CPU et de la mémoire, ainsi que les abandons de tampon. Si la charge est trop élevée, vous pouvez choisir de désactiver manuellement la mise en grappe sur le nœud si les nœuds restants peuvent gérer la charge ou de régler l’équilibrage de charges sur le commutateur externe. Cette fonction est activée par défaut. Vous pouvez superviser périodiquement la charge de trafic. Si la charge est trop élevée, vous pouvez choisir de désactiver manuellement la mise en grappe sur le nœud.

Utilisez la commande show cluster info load-monitor pour afficher la charge de trafic.

Exemple:


ciscoasa(cfg-cluster)# load-monitor frequency 50 intervals 25
ciscoasa(cfg-cluster)# show cluster info load-monitor
ID  Unit Name
0  B
1  A_1
Information from all units with 50 second interval:
Unit     Connections    Buffer Drops   Memory Used   CPU Used
Average from last 1 interval:
   0           0            0            14              25
   1           0            0            16              20
Average from last 25 interval:
   0           0            0            12              28
   1           0            0            13              27

Exemple

L’exemple suivant configure le délai de rétention du contrôle d’intégrité à 0,3 seconde; désactive la surveillance sur l’interface Management 0/0; définit la reconnexion automatique pour les interfaces de données à 4 tentatives commençant à 2 minutes, en multipliant la durée de 3 fois l’intervalle précédent; et définit la reconnexion automatique pour la liaison de commande de grappe à 6 tentatives toutes les 2 minutes.


ciscoasa(config)# cluster group test
ciscoasa(cfg-cluster)# health-check holdtime .3
ciscoasa(cfg-cluster)# no health-check monitor-interface management0/0
ciscoasa(cfg-cluster)# health-check data-interface auto-rejoin 4 2 3
ciscoasa(cfg-cluster)# health-check cluster-interface auto-rejoin 6 2 1

Configurer la rééquilibrage de la connexion et le délai de réplication TCP de la grappe

Vous pouvez configurer le rééquilibrage des connexions. Si les capacités d’équilibrage de charges des routeurs en amont ou en aval entraînent une répartition non équilibrée des flux, vous pouvez configurer des nœuds surchargés pour rediriger les nouveaux flux TCP vers d’autres nœuds. Aucun flux existant ne sera déplacé vers d’autres nœuds.

Activez le délai de réplication de la grappe pour les connexions TCP pour aider à éliminer le « travail inutile » lié aux flux de courte durée en retardant la création du flux directeur/de sauvegarde. Notez que si un nœud tombe en panne avant la création du flux directeur/de sauvegarde, ces flux ne peuvent pas être récupérés. De même, si le trafic est rééquilibré vers un autre nœud avant la création du flux, le flux ne peut pas être récupéré. Vous ne devez pas activer la réplication TCP pour le trafic sur lequel vous désactivez la répartition aléatoire TCP.

Procédure

Étape 1

Activez le délai de réplication de la grappe pour les connexions TCP :

cluster replication delay seconds {http | match tcp {host ip_address | ip_address mask | any | any4 | any6} [{eq | lt | gt} port] {host ip_address | ip_address mask | any | any4 | any6} [{eq | lt | gt} port]}

Exemple:


ciscoasa(config)# cluster replication delay 15 match tcp any any eq ftp
ciscoasa(config)# cluster replication delay 15 http

Définissez les secondes entre 1 et 15. Le délai http est activé par défaut pendant 5 secondes.

Étape 2

Entrez en mode de configuration de la grappe :

cluster group name

Étape 3

(Facultatif) Activez le rééquilibrage des connexions pour le trafic TCP :

conn-rebalance [frequency seconds]

Exemple:


ciscoasa(cfg-cluster)# conn-rebalance frequency 60

Cette commande est désactivée par défaut. Si cette option est activée, les ASA échangent périodiquement des renseignements sur les connexions par seconde et déchargent les nouvelles connexions des appareils ayant plus de connexions par seconde vers les appareils moins chargés. Les connexions existantes ne sont jamais déplacées. De plus, comme cette commande rééquilibre uniquement en fonction des connexions par seconde, le nombre total de connexions établies sur chaque nœud n’est pas pris en compte, et le nombre total de connexions peut ne pas être égal. La fréquence, comprise entre 1 et 360 secondes, spécifie la fréquence à laquelle les informations de chargement sont échangées. La valeur par défaut est de 5 secondes.

Une fois qu’une connexion est déchargée sur un autre nœud, elle devient une connexion asymétrique.

Ne configurez pas le rééquilibrage de connexion pour les topologies inter-sites; il ne faut pas que les connexions soient rééquilibrées entre les membres de la grappe sur un site différent.

Configurer les fonctionnalités inter-sites

Pour la mise en grappe inter-sites, vous pouvez personnaliser votre configuration pour améliorer la redondance et la stabilité.

Activer la localisation du directeur

Pour améliorer les performances et réduire la latence d’aller-retour dans le cas de la mise en grappe inter-sites pour les centres de données, vous pouvez activer la localisation du directeur. Les nouvelles connexions sont généralement équilibrées et appartiennent aux membres de la grappe d’un site donné. Cependant, l’ASA attribue le rôle de directeur à un membre sur n’importe quel site. La localisation du directeur permet des rôles de directeur supplémentaires : un directeur local sur le même site que le propriétaire et un directeur global qui peut se trouver sur n’importe quel site. Le fait de maintenir le propriétaire et le directeur sur le même site améliore les performances. En cas de défaillance du propriétaire d’origine, le directeur local choisit un nouveau propriétaire de connexion sur le même site. Le directeur global est utilisé si un membre d’une grappe reçoit des paquets pour une connexion appartenant à un autre site.

Avant de commencer

  • Définissez l’ID de site pour le membre de la grappe dans la configuration de démarrage.

  • Les types de trafic suivants ne prennent pas en charge la localisation : trafic NAT ou PAT; trafic inspecté par SCTP; requête du propriétaire de la fragmentation.

Procédure

Étape 1

Entrez en mode de configuration de la grappe.

cluster group name

Exemple:

ciscoasa(config)# cluster group cluster1
ciscoasa(cfg-cluster)#

Étape 2

Activez la localisation du directeur.

director-localization

Activer la redondance de site

Pour protéger les flux contre une défaillance de site, vous pouvez activer la redondance de site. Si le propriétaire de connexion de secours se trouve sur le même site que le propriétaire, un propriétaire de secours supplémentaire sera choisi dans un autre site pour protéger les flux d’une défaillance du site.

Avant de commencer

  • Définissez l’ID de site pour le membre de la grappe dans la configuration de démarrage.

Procédure

Étape 1

Entrez en mode de configuration de la grappe.

cluster group name

Exemple:

ciscoasa(config)# cluster group cluster1
ciscoasa(cfg-cluster)#

Étape 2

Activez la redondance de site.

site-redundancy

Configurer la mobilité des flux de grappes

Vous pouvez inspecter le trafic LISP pour activer la mobilité des flux lorsqu’un serveur se déplace entre les sites.

À propos de l’inspection LISP

Vous pouvez inspecter le trafic LISP pour activer la mobilité des flux entre les sites.

À propos de LISP

La mobilité des machines virtuelles de centres de données, comme VMware VMotion, permet aux serveurs de migrer entre les centres de données tout en maintenant les connexions avec les clients. Pour prendre en charge une telle mobilité de serveur de centre de données, les routeurs doivent être en mesure de mettre à jour la route d’entrée vers le serveur lorsqu’il se déplace. L’architecture Cisco Locator/Protocole de séparation d’ID (LISP) sépare l’identité du périphérique, ou l’identifiant de terminal (EID), de son emplacement, ou localisateur de routage, dans deux espaces de numérotation différents, ce qui rend la migration du serveur transparente pour les clients. Par exemple, lorsqu’un serveur est déplacé vers un nouveau site et qu’un client envoie du trafic vers le serveur, le routeur redirige le trafic vers le nouvel emplacement.

LISP nécessite des routeurs et des serveurs dans certains rôles, tels que le routeur de tunnel de sortie (ETR) LISP, le routeur de tunnel d’entrée (ITR), les routeurs de premier saut, le résolveur de carte (MR) et le serveur de carte (MS). Lorsque le routeur du premier saut du serveur détecte que le serveur est connecté à un autre routeur, il met à jour tous les autres routeurs et les bases de données afin que l’ITR connectée au client puisse intercepter, encapsuler et envoyer le trafic vers le nouvel emplacement du serveur.

Prise en charge du LISP ASA

L’ASA n’exécute pas le LISP lui-même; il peut, cependant, inspecter le trafic LISP pour détecter les changements d’emplacement, puis utiliser ces informations pour un fonctionnement de mise en grappe transparent. Sans l’intégration du LISP, lorsqu’un serveur est déplacé vers un nouveau site, le trafic est acheminé vers un membre de la grappe ASA sur le nouveau site plutôt que vers le propriétaire d’origine du flux. Le nouvel ASA transfère le trafic vers l’ASA au niveau de l’ancien site, puis l’ancien ASA doit renvoyer le trafic vers le nouveau site pour qu’il atteigne le serveur. Ce flux de trafic est sous-optimal et est connu comme « tromboning » ou « épingle à cheveux ».

Grâce à l’intégration du LISP, les membres de la grappe ASA peuvent inspecter le trafic LISP passant entre le routeur du premier saut et l’ETR ou l’ITR, puis peuvent changer le propriétaire du flux pour qu’il se trouve sur le nouveau site.

Lignes directrices LISP

  • Les membres de la grappe ASA doivent se trouver entre le routeur du premier saut et l’ITR ou l’ETR du site. La grappe ASA elle-même ne peut pas être le premier routeur de saut pour un segment étendu.

  • Seuls les flux entièrement distribués sont pris en charge; les flux centralisés, les flux semi-distribués ou les flux appartenant à des nœuds individuels ne sont pas transférés vers de nouveaux propriétaires. Les flux semi-distribués comprennent des applications, telles que SIP, où tous les flux enfants appartiennent au même ASA qui possède le flux parent.

  • La grappe déplace uniquement les états de flux de couche 3 et 4; certaines données d’application pourraient être perdues.

  • Pour les flux de courte durée ou non essentiels pour l’entreprise, le déplacement du propriétaire peut ne pas valoir la peine. Vous pouvez contrôler les types de trafic pris en charge avec cette fonctionnalité lorsque vous configurez la politique d’inspection. Vous devez limiter la mobilité de flux au trafic essentiel.

Mise en œuvre du LISP ASA

Cette fonctionnalité comprend plusieurs configurations interdépendantes (qui sont toutes décrites dans ce chapitre) :

  1. (Facultatif) Limiter les EID inspectés en fonction de l'adresse IP de l'hôte ou du serveur : le routeur de premier saut pourrait envoyer des messages de notification d’EID pour les hôtes ou les réseaux dans lesquels la grappe ASA n'est pas impliquée, vous pouvez donc limiter les EID à ces serveurs ou réseaux pertinents pour votre grappe. Par exemple, si la grappe ne concerne que 2 sites, mais que le LISP est exécuté sur 3 sites, vous ne devez inclure les EID que pour les 2 sites de la grappe.

  2. Inspection du trafic LISP : l’ASA inspecte le trafic LISP sur le port UDP 4342 pour détecter le message EID-notify envoyé entre le premier saut du routeur et l’ITR ou l’ETR. L’ASA gère un tableau EID qui met en corrélation l’EID et l’ID de site. Par exemple, vous devez inspecter le trafic LISP avec une adresse IP source du routeur du premier saut et une adresse de destination de l’ITR ou de l’ETR. Remarque : le trafic LISP n’a pas de directeur affecté et le trafic LISP en lui-même ne participe pas au partage de l’état de la grappe.

  3. Politique de service pour activer la mobilité des flux sur le trafic spécifié : vous devez activer la mobilité des flux sur le trafic critique. Par exemple, vous pouvez limiter la mobilité de flux au trafic HTTPS uniquement et/ou au trafic vers des serveurs spécifiques.

  4. ID de sites : l’ASA utilise l’ID de site pour chaque nœud de la grappe afin de déterminer le nouveau propriétaire.

  5. Configuration au niveau de la grappe pour activer la mobilité de flux : vous devez également activer la mobilité de flux au niveau de la grappe. Ce bouton bascule marche/arrêt vous permet d’activer ou de désactiver facilement la mobilité de flux pour une classe particulière de trafic ou d’applications.

Configurer l’inspection LISP

Vous pouvez inspecter le trafic LISP pour activer la mobilité des flux lorsqu’un serveur se déplace entre les sites.

Avant de commencer
Procédure

Étape 1

(Facultatif) Configurez une carte d’inspection LISP pour limiter les EID inspectés en fonction de l’adresse IP et pour configurer la clé partagée LISP :

  1. Créez une ACL étendue; seule l’adresse IP de destination correspond à l’adresse intégrée de l’EID :

    access list eid_acl_name extended permit ip source_address mask destination_address mask

    Les ACL IPv4 et IPv6 sont acceptées. Consultez la référence de commande pour connaître la syntaxe access-list extended exacte.

  2. Créez la carte d’inspection LISP et entrez le mode des paramètres :

    policy-map type inspect lisp inspect_map_name

    parameters

  3. Définissez les EID autorisés en identifiant l’ACL que vous avez créée :

    allowed-eid access-list eid_acl_name

    Le routeur de premier saut ou l’ITR/ETR pourrait envoyer des messages de notification d’EID pour les hôtes ou les réseaux dans lesquels la grappe ASA n’est pas impliquée; vous pouvez donc limiter les EID à ces serveurs ou réseaux pertinents pour votre grappe. Par exemple, si la grappe ne concerne que 2 sites, mais que le LISP est exécuté sur 3 sites, vous ne devez inclure les EID que pour les 2 sites de la grappe.

  4. Si nécessaire, saisissez la clé partagée :

    validate-key key

Exemple:

ciscoasa(config)# access-list TRACKED_EID_LISP extended permit ip any 10.10.10.0 255.255.255.0
ciscoasa(config)# policy-map type inspect lisp LISP_EID_INSPECT
ciscoasa(config-pmap)# parameters
ciscoasa(config-pmap-p)# allowed-eid access-list TRACKED_EID_LISP
ciscoasa(config-pmap-p)# validate-key MadMaxShinyandChrome

Étape 2

Configurez l’inspection LISP pour le trafic UDP entre le routeur de premier saut et l’ITR ou l’ETR sur le port 4342 :

  1. Configurez l’ACL étendue pour identifier le trafic LISP :

    access list inspect_acl_name extended permit udp source_address mask destination_address mask eq 4342

    Vous devez spécifier le port UDP 4342. Les ACL IPv4 et IPv6 sont acceptées. Consultez la référence de commande pour connaître la syntaxe access-list extended exacte.

  2. Créez une carte de trafic pour l’ACL :

    class-map inspect_class_name

    match access-list inspect_acl_name

  3. Spécifiez la liste des politiques, la carte de trafic, activez l’inspection à l’aide de la carte d’inspection LISP facultative et appliquez la politique de service à une interface (si nouvelle) :

    policy-map policy_map_name

    class inspect_class_name

    inspect lisp [inspect_map_name]

    service-policy policy_map_name {global | interface ifc_name}

    Si vous avez une politique de service existante, spécifiez le nom de la liste des politiques existante. Par défaut, l’ASA inlcut une politique globale appelée global_policy, donc pour une politique globale, spécifiez ce nom. Vous pouvez également créer une politique de service par interface si vous ne souhaitez pas appliquer la politique à l’échelle mondiale. L’inspection LISP est appliquée au trafic de manière bidirectionnelle, vous n’avez donc pas besoin d’appliquer la politique de service sur les interfaces source et de destination; tout le trafic qui entre ou sort de l’interface à laquelle vous appliquez la liste des politiques est affecté si le trafic correspond à la carte de trafic dans les deux sens.

Exemple:

ciscoasa(config)# access-list LISP_ACL extended permit udp host 192.168.50.89 host 192.168.10.8 eq 4342
ciscoasa(config)# class-map LISP_CLASS
ciscoasa(config-cmap)# match access-list LISP_ACL
ciscoasa(config-cmap)# policy-map INSIDE_POLICY
ciscoasa(config-pmap)# class LISP_CLASS
ciscoasa(config-pmap-c)# inspect lisp LISP_EID_INSPECT
ciscoasa(config)# service-policy INSIDE_POLICY interface inside

L’ASA inspecte le trafic LISP pour détecter le message de notification d’EID envoyé entre le premier saut du routeur et l’ITR ou l’ETR. L’ASA gère un tableau EID qui met en corrélation l’EID et l’ID de site.

Étape 3

Activez la mobilité des flux pour une classe de trafic :

  1. Configurez l’ACL étendue pour identifier le trafic opérationnel critique que vous souhaitez réaffecter au site le plus optimal lorsque les serveurs changent de site :

    access list flow_acl_name extended permit udp source_address mask destination_address mask eq port

    Les ACL IPv4 et IPv6 sont acceptées. Consultez la référence de commande pour connaître la syntaxe access-list extended exacte. Vous devez activer la mobilité des flux sur le trafic critique. Par exemple, vous pouvez limiter la mobilité de flux au trafic HTTPS uniquement et/ou au trafic vers des serveurs spécifiques.

  2. Créez une carte de trafic pour l’ACL :

    class-map flow_map_name

    match access-list flow_acl_name

  3. Spécifiez la même liste des politiques sur laquelle vous avez activé l’inspection LISP, la carte de trafic de flux, et activez la mobilité des flux :

    policy-map policy_map_name

    class flow_map_name

    cluster flow-mobility lisp

Exemple:

ciscoasa(config)# access-list IMPORTANT-FLOWS extended permit tcp any 10.10.10.0 255.255.255.0 eq https
ciscoasa(config)# class-map IMPORTANT-FLOWS-MAP
ciscoasa(config)# match access-list IMPORTANT-FLOWS
ciscoasa(config-cmap)# policy-map INSIDE_POLICY
ciscoasa(config-pmap)# class IMPORTANT-FLOWS-MAP
ciscoasa(config-pmap-c)# cluster flow-mobility lisp

Étape 4

Entrez dans le mode de configuration du groupe de grappes et activez la mobilité des flux pour la grappe :

cluster group name

flow-mobility lisp

Ce bouton bascule marche/arrêt vous permet d’activer ou de désactiver facilement la mobilité des flux.

Exemples

L’exemple suivant :

  • Limite les EID à ceux sur le réseau 10.10.10.0/24

  • Inspecte le trafic LISP (UDP 4342) entre un routeur LISP à l’adresse 192.168.50.89 (à l’intérieur) et un routeur ITR ou ETTR (sur une autre interface ASA) à l’adresse 192.168.10.8

  • Active la mobilité des flux pour tout le trafic interne vers un serveur sur 10.10.10.0/24 à l’aide de HTTPS.

  • Active la mobilité des flux pour la grappe.


access-list TRACKED_EID_LISP extended permit ip any 10.10.10.0 255.255.255.0
policy-map type inspect lisp LISP_EID_INSPECT
   parameters
      allowed-eid access-list TRACKED_EID_LISP
      validate-key MadMaxShinyandChrome
!
access-list LISP_ACL extended permit udp host 192.168.50.89 host 192.168.10.8 eq 4342
class-map LISP_CLASS
   match access-list LISP_ACL
policy-map INSIDE_POLICY
   class LISP_CLASS
      inspect lisp LISP_EID_INSPECT
service-policy INSIDE_POLICY interface inside
!
access-list IMPORTANT-FLOWS extended permit tcp any 10.10.10.0 255.255.255.0 eq https
class-map IMPORTANT-FLOWS-MAP
   match access-list IMPORTANT-FLOWS
policy-map INSIDE_POLICY
   class IMPORTANT-FLOWS-MAP
      cluster flow-mobility lisp
!
cluster group cluster1
   flow-mobility lisp

Gérer les nœuds de la grappe

Après avoir déployé la grappe, vous pouvez modifier la configuration et gérer les nœuds de cette dernière.

Devenir un nœud inactif

Pour devenir un membre inactif de la grappe, désactivez la mise en grappe sur le nœud tout en laissant intacte la configuration de mise en grappe.


Remarque

Lorsqu’un ASA devient inactif (soit manuellement, soit à la suite d’un échec du contrôle d’intégrité), toutes les interfaces de données sont fermées; seule l’interface de gestion uniquement peut envoyer et recevoir du trafic. Pour reprendre le flux de trafic, réactivez la mise en grappe; ou vous pouvez supprimer complètement le nœud de la grappe. L’interface de gestion reste active en utilisant l’adresse IP que le nœud a reçue de l’ensemble d’adresses IP de la grappe. Cependant, si vous rechargez et que le nœud est toujours inactif dans la grappe (par exemple, vous avez enregistré la configuration avec la mise en grappe désactivée), alors l’interface de gestion est désactivée. Vous devez utiliser le port de console pour toute autre configuration.

Procédure

Étape 1

Entrez en mode de configuration de la grappe :

cluster group name

Exemple:


ciscoasa(config)# cluster group pod1

Étape 2

Désactivez la mise en grappe :

no enable

Si ce nœud était le nœud de contrôle, une nouvelle sélection de contrôle a lieu et un autre membre devient le nœud de contrôle.

La configuration de la grappe est conservée, vous pouvez donc réactiver la mise en grappe ultérieurement.

Désactiver un nœud de données à partir du nœud de contrôle

Pour désactiver un membre autre que le nœud auquel vous êtes connecté, effectuez les étapes suivantes.


Remarque

Lorsqu’un ASA devient inactif, toutes les interfaces de données sont fermées; seule l’interface de gestion uniquement peut envoyer et recevoir du trafic. Pour reprendre le flux de trafic, réactivez la mise en grappe. L’interface de gestion reste active en utilisant l’adresse IP que le nœud a reçue de l’ensemble d’adresses IP de la grappe. Cependant, si vous rechargez et que le nœud est toujours inactif dans la grappe (par exemple, vous avez enregistré la configuration avec la mise en grappe désactivée), l’interface de gestion est désactivée. Vous devez utiliser le port de console pour toute autre configuration.

Procédure

Supprimez le nœud de la grappe.

cluster remove unit node_name

La configuration de démarrage reste inchangée, ainsi que la dernière configuration synchronisée à partir du nœud de contrôle, afin que vous puissiez rajouter le nœud ultérieurement sans perdre votre configuration. Si vous saisissez cette commande sur un nœud de données pour supprimer le nœud de contrôle, un nouveau nœud de contrôle est élu.

Pour afficher les noms des membres, saisissez cluster remove unit ?, ou saisissez la commande show cluster info.

Exemple:


ciscoasa(config)# cluster remove unit ?

Current active units in the cluster:
asa2

ciscoasa(config)# cluster remove unit asa2
WARNING: Clustering will be disabled on unit asa2. To bring it back
to the cluster please logon to that unit and re-enable clustering

Rejoindre la grappe

Si un nœud a été supprimé de la grappe, par exemple pour une interface défaillante ou si vous avez désactivé manuellement un membre, vous devez rejoindre manuellement la grappe.

Procédure

Étape 1

Sur la console, passez en mode de configuration de grappe :

cluster group name

Exemple:


ciscoasa(config)# cluster group pod1

Étape 2

Activez la mise en grappe.

enable

Quitter la grappe

Si vous souhaitez quitter complètement la grappe, vous devez supprimer toute la configuration de démarrage de la grappe. Étant donné que la configuration actuelle sur chaque nœud est la même (synchronisée à partir de l’unité active), quitter la grappe implique également de restaurer une configuration antérieure à la grappe à partir d’une sauvegarde ou d’effacer votre configuration et de recommencer pour éviter les conflits d’adresses IP.

Procédure

Étape 1

Pour un nœud de données, désactivez la mise en grappe :

cluster group cluster_name no enable

Exemple:


ciscoasa(config)# cluster group cluster1
ciscoasa(cfg-cluster)# no enable

Vous ne pouvez pas modifier la configuration lorsque la mise en grappe est activée sur un nœud de données.

Étape 2

Effacez la configuration de la grappe :

clear configure cluster

L’ASA désactive toutes les interfaces, y compris l’interface de gestion et la liaison de commande de grappe.

Étape 3

Désactivez le mode d’interface de la grappe :

no cluster interface-mode

Le mode n’est pas stocké dans la configuration et doit être réinitialisé manuellement.

Étape 4

Si vous avez une configuration de sauvegarde, copiez-la dans la configuration en cours d’exécution :

copy backup_cfg running-config

Exemple:


ciscoasa(config)# copy backup_cluster.cfg running-config

Source filename [backup_cluster.cfg]?

Destination filename [running-config]?
ciscoasa(config)#

Étape 5

Enregistrez la configuration pour le démarrage :

write memory

Étape 6

Si vous n’avez pas de configuration de sauvegarde, reconfigurez l’accès de gestion. Par exemple, assurez-vous de modifier les adresses IP de l’interface et de restaurer le bon nom d’hôte.

Modifier le nœud de contrôle


Mise en garde

La méthode recommandée pour changer le nœud de contrôle est de désactiver la mise en grappe sur celui-ci en attendant un nouveau choix de contrôle, puis de réactiver la mise en grappe. Si vous devez spécifier le nœud exact que vous souhaitez voir devenir le nœud de contrôle, utilisez la procédure décrite dans cette section. Notez toutefois que pour les fonctionnalités centralisées, si vous forcez un changement de nœud de contrôle à l’aide de cette procédure, toutes les connexions sont abandonnées et vous devez rétablir les connexions sur le nouveau nœud de contrôle.

Pour modifier le nœud de contrôle, procédez comme suit.

Procédure

Définissez un nouveau nœud comme nœud de contrôle :

cluster control-node unitnode_name

Exemple:


ciscoasa(config)# cluster control-node unit asa2

Vous devrez vous reconnecter à l’adresse IP de la grappe principale.

Pour afficher les noms des membres, saisissez cluster control-node unit ? (pour voir tous les noms à l’exception du nœud actuel), ou saisissez la commande show cluster info.

Exécuter une commande à l’échelle de la grappe

Pour envoyer une commande à tous les nœuds de la grappe ou à un nœud en particulier, procédez comme suit. L’envoi d’une commande show à tous les nœuds collecte toutes les sorties et les affiche sur la console du nœud actuel. D’autres commandes, telles que capture et copy, peuvent également profiter d’une exécution à l’échelle de la grappe.

Procédure

Envoyez une commande à tous les nœuds ou, si vous spécifiez le nom du nœud, à un nœud en particulier :

cluster exec [unit node_name] command

Exemple:


ciscoasa# cluster exec show xlate

Pour afficher les noms de nœud, saisissez cluster exec unit ? (unité d’exécution de grappe?) (pour voir tous les noms à l’exception du nœud actuel), ou saisissez la commande show cluster info.

Exemples

Pour copier simultanément le même fichier de capture de tous les nœuds de la grappe vers un serveur TFTP, saisissez la commande suivante sur le nœud de contrôle :


ciscoasa# cluster exec copy /pcap capture: tftp://10.1.1.56/capture1.pcap

Plusieurs fichiers PCAP, un pour chaque nœud, sont copiés sur le serveur TFTP. Le nom du fichier de capture de destination est automatiquement associé au nom du nœud, par exemple capture1_asa1.pcap, capture1_asa2.pcap, etc. Dans cet exemple, asa1 et asa2 sont des noms de nœuds de grappe.

Supervision de la grappe ASA virtuel

Vous pouvez superviser et dépanner l’état de la grappe et les connexions.

Supervision de l’état de la grappe

Consultez les commandes suivantes pour superviser l’état de la grappe :

  • show cluster info [health [details]]

    En l’absence de mot clé, la commande show cluster info affiche l’état de tous les membres de la grappe.

    La commande show cluster info health affiche l’intégrité actuelle des interfaces, des nœuds et de la grappe dans son ensemble. Le mot clé details affiche le nombre d’échecs de messages de pulsation.

    Consultez la sortie suivante pour la commande show cluster info :


ciscoasa# show cluster info
Cluster stbu: On
  This is "C" in state DATA_NODE
      ID        : 0
      Site ID   : 1
            Version   : 9.4(1)
      Serial No.: P3000000025
      CCL IP    : 10.0.0.3
      CCL MAC   : 000b.fcf8.c192
      Last join : 17:08:59 UTC Sep 26 2011
      Last leave: N/A
Other members in the cluster:
  Unit "D" in state DATA_NODE
      ID        : 1
      Site ID   : 1
            Version   : 9.4(1)
      Serial No.: P3000000001
      CCL IP    : 10.0.0.4
      CCL MAC   : 000b.fcf8.c162
      Last join : 19:13:11 UTC Sep 23 2011
      Last leave: N/A
  Unit "A" in state CONTROL_NODE
      ID        : 2
      Site ID   : 2
            Version   : 9.4(1)
      Serial No.: JAB0815R0JY
      CCL IP    : 10.0.0.1
      CCL MAC   : 000f.f775.541e
      Last join : 19:13:20 UTC Sep 23 2011
      Last leave: N/A
  Unit "B" in state DATA_NODE
      ID        : 3
      Site ID   : 2
            Version   : 9.4(1)
      Serial No.: P3000000191
      CCL IP    : 10.0.0.2
      CCL MAC   : 000b.fcf8.c61e
      Last join : 19:13:50 UTC Sep 23 2011
      Last leave: 19:13:36 UTC Sep 23 2011

  • show cluster info auto-join

    Indique si le nœud de la grappe rejoindra automatiquement la grappe après un délai et si les conditions de défaillance (comme l’attente de la licence, l’échec de la vérification de l’intégrité du châssis, etc.) sont supprimées. Si le nœud est désactivé de façon permanente ou si le nœud est déjà dans la grappe, cette commande n’affichera aucune sortie.

    Consultez les sorties suivantes pour la commande show cluster info auto-join :


ciscoasa(cfg-cluster)# show cluster info auto-join
Unit will try to join cluster in 253 seconds.
Quit reason: Received control message DISABLE

ciscoasa(cfg-cluster)# show cluster info auto-join
Unit will try to join cluster when quit reason is cleared.
Quit reason: Control node has application down that data node has up.

ciscoasa(cfg-cluster)# show cluster info auto-join
Unit will try to join cluster when quit reason is cleared.
Quit reason: Chassis-blade health check failed.

ciscoasa(cfg-cluster)# show cluster info auto-join
Unit will try to join cluster when quit reason is cleared.
Quit reason: Service chain application became down.

ciscoasa(cfg-cluster)# show cluster info auto-join
Unit will try to join cluster when quit reason is cleared.
Quit reason: Unit is kicked out from cluster because of Application health check failure.

ciscoasa(cfg-cluster)# show cluster info auto-join
Unit join is pending (waiting for the smart license entitlement: ent1)

ciscoasa(cfg-cluster)# show cluster info auto-join
Unit join is pending (waiting for the smart license export control flag)

  • show cluster info transport {asp | cp [detail]}

    Affiche les statistiques relatives au transport pour les éléments suivants :

    • asp – Statistiques de transport du plan de données.

    • cp – Statistiques de transport du plan de commande.

      Si vous saisissez le mot clé detail , vous pouvez afficher l’utilisation du protocole de transport fiable de la grappe afin de cerner les problèmes d’abandon de paquet lorsque le tampon est plein dans le plan de commande. Consultez la sortie suivante pour la commande show cluster info transport cp detail :


ciscoasa# show cluster info transport cp detail
Member ID to name mapping:
  0 - unit-1-1   2 - unit-4-1   3 - unit-2-1

Legend:
  U    - unreliable messages
  UE   - unreliable messages error
  SN   - sequence number
  ESN  - expecting sequence number
  R    - reliable messages
  RE   - reliable messages error
  RDC  - reliable message deliveries confirmed
  RA   - reliable ack packets received
  RFR  - reliable fast retransmits
  RTR  - reliable timer-based retransmits
  RDP  - reliable message dropped
  RDPR - reliable message drops reported
  RI   - reliable message with old sequence number
  RO   - reliable message with out of order sequence number
  ROW  - reliable message with out of window sequence number
  ROB  - out of order reliable messages buffered
  RAS  - reliable ack packets sent

This unit as a sender
--------------------------
        all       0         2         3
  U     123301    3867966   3230662   3850381
  UE    0         0         0         0
  SN    1656a4ce  acb26fe   5f839f76  7b680831
  R     733840    1042168   852285    867311
  RE    0         0         0         0
  RDC   699789    934969    740874    756490
  RA    385525    281198    204021    205384
  RFR   27626     56397     0         0
  RTR   34051     107199    111411    110821
  RDP   0         0         0         0
  RDPR  0         0         0         0

This unit as a receiver of broadcast messages
---------------------------------------------
        0         2         3
  U     111847    121862    120029
  R     7503      665700    749288
  ESN   5d75b4b3  6d81d23   365ddd50
  RI    630       34278     40291
  RO    0         582       850
  ROW   0         566       850
  ROB   0         16        0
  RAS   1571      123289    142256

This unit as a receiver of unicast messages
---------------------------------------------
        0         2         3
  U     1         3308122   4370233
  R     513846    879979    1009492
  ESN   4458903a  6d841a84  7b4e7fa7
  RI    66024     108924    102114
  RO    0         0         0
  ROW   0         0         0
  ROB   0         0         0
  RAS   130258    218924    228303

Gated Tx Buffered Message Statistics
-------------------------------------
    current sequence number: 0

    total:                   0
    current:                 0
    high watermark:          0

    delivered:               0
    deliver failures:        0

    buffer full drops:       0
    message truncate drops:  0

    gate close ref count:    0

    num of supported clients:45

MRT Tx of broadcast messages
=============================
Message high watermark: 3%
  Total messages buffered at high watermark: 5677
  [Per-client message usage at high watermark]
  ---------------------------------------------------------------
  Client name                          Total messages  Percentage
  Cluster Redirect Client                        4153         73%
  Route Cluster Client                            419          7%
  RRI Cluster Client                             1105         19%

Current MRT buffer usage: 0%
  Total messages buffered in real-time: 1
  [Per-client message usage in real-time]
  Legend:
        F - MRT messages sending when buffer is full
        L - MRT messages sending when cluster node leave
        R - MRT messages sending in Rx thread
  ----------------------------------------------------------------------------
  Client name                          Total messages  Percentage    F   L   R
  VPN Clustering HA Client                          1        100%    0   0   0

MRT Tx of unitcast messages(to member_id:0)
============================================
Message high watermark: 31%
  Total messages buffered at high watermark: 4059
  [Per-client message usage at high watermark]
  ---------------------------------------------------------------
  Client name                          Total messages  Percentage
  Cluster Redirect Client                        3731         91%
  RRI Cluster Client                              328          8%

Current MRT buffer usage: 29%
  Total messages buffered in real-time: 3924
  [Per-client message usage in real-time]
  Legend:
        F - MRT messages sending when buffer is full
        L - MRT messages sending when cluster node leave
        R - MRT messages sending in Rx thread
  ----------------------------------------------------------------------------
  Client name                          Total messages  Percentage    F   L   R
  Cluster Redirect Client                        3607         91%    0   0   0
  RRI Cluster Client                              317          8%    0   0   0

MRT Tx of unitcast messages(to member_id:2)
============================================
Message high watermark: 14%
  Total messages buffered at high watermark: 578
  [Per-client message usage at high watermark]
  ---------------------------------------------------------------
  Client name                          Total messages  Percentage
  VPN Clustering HA Client                        578        100%

Current MRT buffer usage: 0%
  Total messages buffered in real-time: 0

MRT Tx of unitcast messages(to member_id:3)
============================================
Message high watermark: 12%
  Total messages buffered at high watermark: 573
  [Per-client message usage at high watermark]
  ---------------------------------------------------------------
  Client name                          Total messages  Percentage
  VPN Clustering HA Client                        572         99%
  Cluster VPN Unique ID Client                      1          0%

Current MRT buffer usage: 0%
  Total messages buffered in real-time: 0

  • show cluster history

    Affiche l’historique de la grappe, ainsi que les messages d’erreur indiquant pourquoi un nœud de grappe n’a pas pu se joindre ou pourquoi un nœud a quitté a grappe.

Capture des paquets à l’échelle de la grappe

Consultez la commande suivante pour capturer des paquets dans une grappe :

cluster exec capture

Pour prendre en charge le dépannage à l’échelle de la grappe, vous pouvez activer la capture du trafic spécifique à la grappe sur le nœud de contrôle à l’aide de la commande cluster exec capture, qui est ensuite automatiquement activée sur tous les nœuds de données de la grappe.

Supervision des ressources de la grappe

Consultez la commande suivante pour surveiller les ressources de la grappe :

show cluster {cpu | memory | resource} [options]

Affiche les données agrégées pour l’ensemble de la grappe. Les options disponibles dépendent du type de données.

Supervision du trafic de la grappe

Consultez les écrans suivantes pour superviser le trafic de la grappe :

  • show conn [detail], cluster exec show conn

    La commande show conn indique si un flux est un flux de directeur, de sauvegarde ou de transfert. Utilisez la commande cluster exec show conn sur n’importe quel nœud pour afficher toutes les connexions. Cette commande peut montrer comment le trafic d’un flux unique arrive à différents ASA dans la grappe. Le débit de la grappe dépend de l’efficacité et de la configuration de l’équilibrage de charges. Cette commande offre un moyen simple d’afficher le trafic d’une connexion dans la grappe et peut vous aider à comprendre comment un équilibreur de charges peut affecter les performances d’un flux.

    La commande show conn detail indique également quels flux sont soumis à la mobilité des flux.

    L’exemple suivant illustre une sortie de la commande show conn detail :


ciscoasa/ASA2/data node# show conn detail
12 in use, 13 most used
Cluster stub connections: 0 in use, 46 most used
Flags: A - awaiting inside ACK to SYN, a - awaiting outside ACK to SYN,
       B - initial SYN from outside, b - TCP state-bypass or nailed,
       C - CTIQBE media, c - cluster centralized,
       D - DNS, d - dump, E - outside back connection, e - semi-distributed,
       F - outside FIN, f - inside FIN,
       G - group, g - MGCP, H - H.323, h - H.225.0, I - inbound data,
       i - incomplete, J - GTP, j - GTP data, K - GTP t3-response
       k - Skinny media, L - LISP triggered flow owner mobility,
       M - SMTP data, m - SIP media, n - GUP
       O - outbound data, o - offloaded,
       P - inside back connection,
       Q - Diameter, q - SQL*Net data,
       R - outside acknowledged FIN,
       R - UDP SUNRPC, r - inside acknowledged FIN, S - awaiting inside SYN,
       s - awaiting outside SYN, T - SIP, t - SIP transient, U - up,
       V - VPN orphan, W - WAAS,
       w - secondary domain backup,
       X - inspected by service module,
       x - per session, Y - director stub flow, y - backup stub flow,
       Z - Scansafe redirection, z - forwarding stub flow
ESP outside: 10.1.227.1/53744 NP Identity Ifc: 10.1.226.1/30604, , flags c, idle 0s, uptime
1m21s, timeout 30s, bytes 7544, cluster sent/rcvd bytes 0/0, owners (0,255) Traffic received
at interface outside Locally received: 7544 (93 byte/s) Traffic received at interface NP
Identity Ifc Locally received: 0 (0 byte/s) UDP outside: 10.1.227.1/500 NP Identity Ifc:
10.1.226.1/500, flags -c, idle 1m22s, uptime 1m22s, timeout 2m0s, bytes 1580, cluster
sent/rcvd bytes 0/0, cluster sent/rcvd total bytes 0/0, owners (0,255) Traffic received at
interface outside Locally received: 864 (10 byte/s) Traffic received at interface NP Identity
Ifc Locally received: 716 (8 byte/s)

    Pour dépanner le flux de connexion, observez d’abord les connexions sur tous les nœuds en saisissant la commande cluster exec show conn sur n’importe quel nœud. Recherchez les flux qui ont les indicateurs suivants : directeur (Y), sauvegarde (y) et transitaire (z). L’exemple suivant montre une connexion SSH de 172.18.124.187:22 à 192.168.103.131:44727 sur les trois ASA; l’ASA 1 a l’indicateur z indiquant qu’il s’agit d’un transitaire pour la connexion, l’ASA 3 a l’indicateur y indiquant qu’il est le directeur de la connexion et l’ASA 2 n’a pas d’indicateurs spéciaux indiquant qu’il est le propriétaire. Dans le sens sortant, les paquets de cette connexion pénètrent dans l’interface interne de l’ASA 2 et quittent l’interface externe. Dans le sens entrant, les paquets de cette connexion pénètrent dans l’interface externe sur l’ASA 1 et l’ASA 3, sont acheminés sur la liaison de commande de grappe vers l’ASA 2, puis quittent l’interface interne sur l’ASA 2.


ciscoasa/ASA1/control node# cluster exec show conn
ASA1(LOCAL):**********************************************************
18 in use, 22 most used
Cluster stub connections: 0 in use, 5 most used
TCP outside  172.18.124.187:22 inside  192.168.103.131:44727, idle 0:00:00, bytes 37240828, flags z


ASA2:*****************************************************************
12 in use, 13 most used
Cluster stub connections: 0 in use, 46 most used
TCP outside  172.18.124.187:22 inside  192.168.103.131:44727, idle 0:00:00, bytes 37240828, flags UIO


ASA3:*****************************************************************
10 in use, 12 most used
Cluster stub connections: 2 in use, 29 most used
TCP outside  172.18.124.187:22 inside  192.168.103.131:44727, idle 0:00:03, bytes 0, flags  Y

  • show cluster info [conn-distribution | packet-distribution | loadbalance | flow-mobility counters]

    Les commandes show cluster info conn-distribution et show cluster info packet-distribution affichent la distribution du trafic sur tous les nœuds de la grappe. Ces commandes peuvent vous aider à évaluer et à ajuster l’équilibreur de charges externe.

    La commande show cluster info loadbalance affiche les statistiques de rééquilibrage des connexions.

    La commande show cluster info flow-mobility counters affiche les renseignements sur le mouvement de l’EID et le mouvement du propriétaire du flux. Consultez la sortie suivante pour show cluster info flow-mobility counters :


ciscoasa# show cluster info flow-mobility counters
EID movement notification received  : 4
EID movement notification processed : 4
Flow owner moving requested         : 2

  • show cluster info load-monitor [details]

    La commande show cluster info load-monitor affiche la charge de trafic pour les membres de la grappe pour le dernier intervalle ainsi que la moyenne du nombre total d’intervalles configurés (30 par défaut). Utilisez le mot clé details pour afficher la valeur de chaque mesure à chaque intervalle.


ciscoasa(cfg-cluster)# show cluster info load-monitor
ID  Unit Name
0  B
1  A_1
Information from all units with 20 second interval:
Unit     Connections    Buffer Drops   Memory Used   CPU Used
Average from last 1 interval:
   0           0            0            14              25
   1           0            0            16              20
Average from last 30 interval:
   0           0            0            12              28
   1           0            0            13              27


ciscoasa(cfg-cluster)# show cluster info load-monitor details

ID  Unit Name
 0  B
 1  A_1
Information from all units with 20 second interval

Connection count captured over 30 intervals:
Unit ID  0
         0          0          0          0          0          0
         0          0          0          0          0          0
         0          0          0          0          0          0
         0          0          0          0          0          0
         0          0          0          0          0          0
Unit ID  1
         0          0          0          0          0          0
         0          0          0          0          0          0
         0          0          0          0          0          0
         0          0          0          0          0          0
         0          0          0          0          0          0

Buffer drops captured over 30 intervals:
Unit ID  0
         0          0          0          0          0          0
         0          0          0          0          0          0
         0          0          0          0          0          0
         0          0          0          0          0          0
         0          0          0          0          0          0
Unit ID  1
         0          0          0          0          0          0
         0          0          0          0          0          0
         0          0          0          0          0          0
         0          0          0          0          0          0
         0          0          0          0          0          0

Memory usage(%) captured over 30 intervals:
Unit ID  0
        25         25         30         30         30         35
        25         25         35         30         30         30
        25         25         30         25         25         35
        30         30         30         25         25         25
        25         20         30         30         30         30
Unit ID  1
        30         25         35         25         30         30
        25         25         35         25         30         35
        30         30         35         30         30         30
        25         20         30         25         25         30
        20         30         35         30         30         35

CPU usage(%) captured over 30 intervals:
Unit ID  0
        25         25         30         30         30         35
        25         25         35         30         30         30
        25         25         30         25         25         35
        30         30         30         25         25         25
        25         20         30         30         30         30
Unit ID  1
        30         25         35         25         30         30
        25         25         35         25         30         35
        30         30         35         30         30         30
        25         20         30         25         25         30
        20         30         35         30         30         35

  • show cluster {access-list | conn | traffic | user-identity | xlate} [options]

    Affiche les données agrégées pour l’ensemble de la grappe. Les options disponibles dépendent du type de données.

    Consultez la sortie suivante pour la commande show cluster access-list :


ciscoasa# show cluster access-list
hitcnt display order: cluster-wide aggregated result, unit-A, unit-B,  unit-C, unit-D
access-list cached ACL log flows: total 0, denied 0 (deny-flow-max 4096) alert-interval 300
access-list 101; 122 elements; name hash: 0xe7d586b5
access-list 101 line 1 extended permit tcp 192.168.143.0 255.255.255.0 any eq www (hitcnt=0, 0, 0, 0, 0) 0x207a2b7d
access-list 101 line 2 extended permit tcp any 192.168.143.0 255.255.255.0 (hitcnt=0, 0, 0, 0, 0) 0xfe4f4947
access-list  101 line 3 extended permit tcp host 192.168.1.183 host 192.168.43.238 (hitcnt=1, 0, 0, 0, 1) 0x7b521307
access-list 101 line 4 extended permit tcp host 192.168.1.116 host 192.168.43.238 (hitcnt=0, 0, 0, 0, 0) 0x5795c069
access-list 101 line 5 extended permit tcp host 192.168.1.177 host 192.168.43.238 (hitcnt=1, 0, 0, 1, 0) 0x51bde7ee
access list 101 line 6 extended permit tcp host 192.168.1.177 host 192.168.43.13 (hitcnt=0, 0, 0, 0, 0) 0x1e68697c
access-list 101 line 7 extended permit tcp host 192.168.1.177 host 192.168.43.132 (hitcnt=2, 0, 0, 1, 1) 0xc1ce5c49
access-list 101 line 8 extended permit tcp host 192.168.1.177 host 192.168.43.192 (hitcnt=3, 0, 1, 1, 1) 0xb6f59512
access-list 101 line 9 extended permit tcp host 192.168.1.177 host 192.168.43.44 (hitcnt=0, 0, 0, 0, 0) 0xdc104200
access-list 101 line 10 extended permit tcp host 192.168.1.112 host 192.168.43.44 (hitcnt=429, 109, 107, 109, 104)
0xce4f281d
access-list 101 line 11 extended permit tcp host 192.168.1.170 host 192.168.43.238 (hitcnt=3, 1, 0, 0, 2) 0x4143a818
access-list 101 line 12 extended permit tcp host 192.168.1.170 host 192.168.43.169 (hitcnt=2, 0, 1, 0, 1) 0xb18dfea4
access-list 101 line 13 extended permit tcp host 192.168.1.170 host 192.168.43.229 (hitcnt=1, 1, 0, 0, 0) 0x21557d71
access-list 101 line 14 extended permit tcp host 192.168.1.170 host 192.168.43.106 (hitcnt=0, 0, 0, 0, 0) 0x7316e016
access-list 101 line 15 extended permit tcp host 192.168.1.170 host 192.168.43.196 (hitcnt=0, 0, 0, 0, 0) 0x013fd5b8
access-list 101 line 16 extended permit tcp host 192.168.1.170 host 192.168.43.75 (hitcnt=0, 0, 0, 0, 0) 0x2c7dba0d

    Pour afficher le nombre agrégé des connexions utilisées pour tous les nœuds, saisissez :


ciscoasa# show cluster conn count
Usage Summary In Cluster:*********************************************
  200 in use (cluster-wide aggregated)
     cl2(LOCAL):***********************************************************
  100 in use, 100 most used

  cl1:******************************************************************
  100 in use, 100 most used

  • show asp cluster counter

    Cette commande est utile pour le dépannage des chemins de données.

Supervision du routage de la grappe

Consultez les commandes suivantes pour le routage de la grappe :

  • show route cluster

  • debug route cluster

    Affiche les renseignements sur la grappe pour le routage.

  • show lisp eid

    Affiche le tableau EID de l’ASA qui indique les EID et les ID de site.

    Consultez la sortie suivante de la commande cluster exec show lisp eid.


ciscoasa# cluster exec show lisp eid
L1(LOCAL):************************************************************
     LISP EID       Site ID
    33.44.33.105        2
    33.44.33.201        2
    11.22.11.1             4
    11.22.11.2             4
L2:*******************************************************************
     LISP EID       Site ID
    33.44.33.105        2
    33.44.33.201        2
    11.22.11.1 	 4
    11.22.11.2	 4

  • show asp table classify domain inspect-lisp

    Cette commande est utile pour la résolution de problèmes.

Configuration de la journalisation pour la mise en grappe

Consultez la commande suivante pour configurer la journalisation pour la mise en grappe :

logging device-id

Chaque nœud de la grappe génère des messages de journal système de manière indépendante. Vous pouvez utiliser la commande logging device-id pour générer des messages de journal système avec des ID de périphérique identiques ou différents afin de faire apparaître les messages comme provenant de nœuds identiques ou différents dans la grappe.

Supervision des interfaces de grappe

Consultez les commandes suivantes pour superviser les interfaces de la grappe :

  • show cluster interface-mode

    Affiche le mode d’interface de la grappe.

Débogage de la mise en grappe

Consultez les commandes suivantes pour le débogage de la mise en grappe :

  • debug cluster [ccp | datapath | fsm | general | hc | license | rpc | transport]

    Affiche les messages de débogage pour la mise en grappe.

  • debug cluster flow-mobility

    Affiche les événements liés à la mobilité des flux de mise en grappe.

  • debug lisp eid-notify-intercept

    Affiche les événements lorsque le message eid-notify est intercepté.

  • show cluster info trace

    La commande show cluster info trace affiche les renseignements de débogage pour un dépannage ultérieur.

    Consultez la sortie suivante pour la commande show cluster info trace :


ciscoasa# show cluster info trace
 Feb 02 14:19:47.456 [DBUG]Receive CCP message: CCP_MSG_LOAD_BALANCE
 Feb 02 14:19:47.456 [DBUG]Receive CCP message: CCP_MSG_LOAD_BALANCE
 Feb 02 14:19:47.456 [DBUG]Send CCP message to all: CCP_MSG_KEEPALIVE from 80-1 at CONTROL_NODE

    Par exemple, si vous voyez les messages suivants indiquant que deux nœuds ayant le même nom local-unit agissent en tant que nœud de contrôle, cela peut signifier que deux nœuds ont le même nom local-unit (vérifiez votre configuration) ou qu’un nœud reçoit ses propres messages de diffusion (vérifiez votre réseau).


ciscoasa# show cluster info trace
 May 23 07:27:23.113 [CRIT]Received datapath event 'multi control_nodes' with parameter 1.
 May 23 07:27:23.113 [CRIT]Found both unit-9-1 and unit-9-1 as control_node units. Control_node role retained by unit-9-1, unit-9-1 will leave then join as a Data_node
 May 23 07:27:23.113 [DBUG]Send event (DISABLE, RESTART | INTERNAL-EVENT, 5000 msecs, Detected another Control_node, leave and re-join as Data_node) to FSM. Current state CONTROL_NODE
 May 23 07:27:23.113 [INFO]State machine changed from state CONTROL_NODE to DISABLED

Exemples de mise en grappe d’ASA virtuel

Ces exemples incluent toutes les configurations ASA liées aux grappes pour les déploiements typiques.

Exemple inter-sites nord-sud de mode routé d’interface individuelle

L’exemple suivant montre 2 nœuds de grappe ASA dans chacun des 2 centres de données placés entre les routeurs internes et externes (insertion nord-sud). Les nœuds de la grappe sont connectés par la liaison de commande de grappe sur l’interface DCI. Les routeurs internes et externes de chaque centre de données utilisent OSPF et PBR ou ECMP pour équilibrer la charge du trafic entre les membres de la grappe. En attribuant un routage à coût plus élevé sur l’interface DCI, le trafic reste dans chaque centre de données, sauf si tous les nœuds de la grappe ASA d’un site donné tombent en panne. En cas de défaillance de tous les nœuds de la grappe sur un site, le trafic passe de chaque routeur sur l’interface DCI aux nœuds de la grappe ASA sur l’autre site.

Référence pour la mise en grappe

Cette section comprend des renseignements supplémentaires sur le fonctionnement de la mise en grappe.

Fonctionnalités et mise en grappe de l’ASA

Certaines fonctionnalités d’ASA ne sont pas prises en charge avec la mise en grappe d’ASA, et d’autres le sont uniquement sur le nœud de contrôle. Pour une utilisation correcte, d’autres fonctionnalités peuvent comporter des mises en garde.

Fonctionnalités non prises en charge par la mise en grappe

Ces fonctionnalités ne peuvent pas être configurées lorsque la mise en grappe est activée, et les commandes seront rejetées.

  • Fonctionnalités de communication unifiée qui reposent sur le mandataire TLS

  • VPN d'accès à distance (VPN SSL et VPN IPsec)

  • Interfaces de tunnel virtuel (VTI)

  • Les inspections d'application suivantes :

    • CTIQBE

    • H323, H225 et RAS

    • Intercommunication IPsec

    • MGCP

    • MMP

    • RTSP

    • SCCP (Skinny)

    • WAAS

    • WCCP

  • Filtre de trafic de réseau de zombies

  • Auto Update Server

  • Client DHCP, serveur et serveur mandataire. Le relais DHCP est pris en charge.

  • Équilibrage de la charge VPN

  • Basculement

  • Routage et pont intégrés

  • Mode FIPS

Fonctionnalités centralisées pour la mise en grappe

Les fonctionnalités suivantes ne sont prises en charge que sur le nœud de contrôle et ne sont pas adaptées à la grappe.


Remarque

Le trafic pour les fonctionnalités centralisées est acheminé des nœuds membres vers le nœud de contrôle par la liaison de commande de grappe.

Si vous utilisez la fonctionnalité de rééquilibrage, le trafic des fonctionnalités centralisées peut être rééquilibrage vers des nœuds sans contrôle avant que le trafic ne soit classé comme fonctionnalité centralisée. Si cela se produit, le trafic est renvoyé au nœud de contrôle.

Pour les fonctionnalités centralisées, si le nœud de contrôle tombe en panne, toutes les connexions sont abandonnées et vous devez rétablir les connexions sur le nouveau nœud de contrôle.

  • Les inspections d'application suivantes :

    • DCERPC

    • ESMTP

    • IM

    • NetBIOS

    • PPTP

    • RADIUS

    • RSH

    • SNMP

    • SQLNET

    • SunRPC

    • TFTP

    • XDMCP

  • Surveillance du routage statique

  • Autorisation et authentification pour l’accès réseau La comptabilité est décentralisée.

  • Services de filtrage

  • VPN de site à site

  • Routage multidiffusion

Fonctionnalités appliquées aux nœuds individuels

Ces fonctionnalités sont appliquées à chaque nœud ASA, plutôt qu’à la grappe dans son ensemble ou au nœud de contrôle.

  • QoS : la politique QoS est synchronisée dans la grappe dans le cadre de la duplication de la configuration. Cependant, la politique est appliquée sur chaque nœud indépendamment. Par exemple, si vous configurez le contrôle en sortie, les valeurs de débit de conformité et de rafale de conformité s’appliquent au trafic sortant d’un ASA particulier. Dans une grappe à 3 nœuds et avec le trafic réparti uniformément, le taux de conformité devient en fait trois fois supérieur au débit de la grappe.

  • Détection des menaces : la détection des menaces fonctionne sur chaque nœud indépendamment; par exemple, les statistiques principales sont propres au nœud. La détection de l’analyse de port, par exemple, ne fonctionne pas, car l’analyse du trafic sera équilibrée entre tous les nœuds et un nœud ne verra pas tout le trafic.

  • Gestion des ressources : la gestion des ressources en mode contexte multiple est appliquée séparément sur chaque nœud en fonction de l’utilisation locale.

  • Trafic LISP : le trafic LISP sur le port UDP 4342 est inspecté par chaque nœud de réception, mais aucun directeur n’est affecté. Chaque nœud ajoute au tableau EID qui est partagé dans la grappe, mais le trafic LISP lui-même ne participe pas au partage de l’état de la grappe.

AAA pour l’accès réseau et la mise en grappe

L’AAA pour l’accès réseau comprend trois composants : l’authentification, l’autorisation et la gestion de comptes. L’authentification et l’autorisation sont mises en œuvre en tant que fonctionnalités centralisées sur le nœud de contrôle de mise en grappe avec la duplication des structures de données sur les nœuds de données de grappe. Si un nœud de contrôle est choisi, le nouveau nœud de contrôle disposera de toute l’information nécessaire pour continuer le fonctionnement ininterrompu des utilisateurs authentifiés établis et de leurs autorisations associées. Les délais d’inactivité et absolue pour l’authentification des utilisateurs sont conservés lors d’un changement de nœud de contrôle se produit.

La comptabilité est mise en œuvre en tant que fonctionnalité distribuée dans une grappe. La comptabilité est effectuée flux par flux, de sorte que le nœud de la grappe possédant un flux enverra les messages de démarrage et d’arrêt de comptabilité au serveur AAA lorsque la comptabilité est configurée pour un flux.

Paramètres de connexion et mise en grappe

Les limites de connexion s’appliquent à l’ensemble de la grappe (voir les commandes set connection conn-max , set connection embryonic-conn-max , set connection per-client-embryonic-max , et set connection per-client-max ). Chaque nœud dispose d’une estimation des valeurs de compteur à l’échelle de la grappe en fonction des messages de diffusion. Pour des raisons d’efficacité, la limite de connexion configurée dans la grappe pourrait ne pas être appliquée exactement au nombre limite. Chaque nœud peut surévaluer ou sous-évaluer la valeur du compteur à l’échelle de la grappe à tout moment. Cependant, les informations seront mises à jour au fil du temps dans une grappe à charge équilibrée.

Routage et mise en grappe dynamiques

En mode d’interface individuel, chaque nœud exécute le protocole de routage en tant que routeur autonome, et les routes sont apprises par chaque nœud indépendamment.

Illustration 1. Routage dynamique en mode d’interface individuelle

Dans le diagramme ci-dessus, le routeur A détecte qu’il existe quatre chemins à coûts égaux vers le routeur B, chacun passant par un nœud. ECMP est utilisé pour équilibrer la charge du trafic entre les quatre chemins. Chaque nœud choisit un ID de routeur différent lorsqu’il communique avec des routeurs externes.

Vous devez configurer un groupement de grappes pour l’ID de routeur afin que chaque nœud ait un ID de routeur distinct.

Le protocole EIGRP ne forme pas de relations de voisinage avec les homologues de la grappe en mode d’interface individuelle.


Remarque

Si la grappe comporte plusieurs contiguïtés avec le même routeur à des fins de redondance, le routage dissymétrique peut entraîner une perte de trafic inacceptable. Pour éviter le routage dissymétrique, regroupez toutes ces interfaces de nœud dans la même zone de trafic. Voir Configurer une zone de trafic.

FTP et mise en grappe

  • Si le canal de données et les flux du canal de contrôle FTP appartiennent à différents membres de la grappe, le propriétaire du canal de données enverra périodiquement des mises à jour du délai d’inactivité au propriétaire du canal de contrôle et mettra à jour la valeur du délai d’inactivité. Cependant, si le propriétaire du flux de contrôle est rechargé et que le flux de contrôle est réhébergé, la relation de flux parent/enfant ne sera plus maintenue; le délai d’inactivité du flux de contrôle ne sera pas mis à jour.

  • Si vous utilisez l’AAA pour l’accès FTP, le flux du canal de contrôle est centralisé sur le nœud de contrôle.

Inspection ICMP et mise en grappe

Le flux des paquets d’erreurs ICMP et ICMP dans la grappe varie selon que l’inspection d’erreurs ICMP ou ICMP est activée ou non. Sans inspection ICMP, ICMP est un flux unidirectionnel et il n’y a pas de prise en charge de flux directeur. Avec l’inspection ICMP, le flux ICMP devient bidirectionnel et est soutenu par un flux directeur/de sauvegarde. L’une des différences avec un flux ICMP inspecté réside dans le traitement par le directeur du paquet transféré : le directeur transmettra le paquet de réponse d’écho ICMP au propriétaire du flux au lieu de retourner le paquet au transitaire.

Routage multidiffusion et mise en grappe

En mode d’interface individuel, les unités n’agissent pas indépendamment avec la multidiffusion. Toutes les données et les paquets de routage sont traités et transmis par l’unité de contrôle, évitant ainsi la duplication des paquets.

NAT et mise en grappe

La NAT peut affecter le débit global de la grappe. Les paquets NAT entrants et sortants peuvent être envoyés à différents ASAdans la grappe, car l’algorithme d’équilibrage de charge repose sur les adresses IP et les ports, et la NAT fait en sorte que les paquets entrants et sortants aient des adresses IP ou des ports différents. Lorsqu’un paquet arrive à ASA qui n’est pas le propriétaire NAT, il est transféré sur la liaison de commande de grappe vers le propriétaire, ce qui entraîne un trafic important sur la liaison de commande de grappe. Notez que le nœud de réception ne crée pas de flux de transfert vers le propriétaire, car le propriétaire de la NAT peut ne pas créer de connexion pour le paquet en fonction des résultats des vérifications de sécurité et des politiques.

Si vous souhaitez toujours utiliser la NAT en grappe, tenez compte des directives suivantes :

  • No Proxy ARP (Pas de serveur mandataire ARP) : pour les interfaces individuelles, une réponse de serveur mandataire ARP n’est jamais envoyée pour les adresses mappées. Cela empêche le routeur adjacent de maintenir une relation d’homologue avec un ASA qui ne fait plus partie de la grappe. Le routeur en amont a besoin d’une route statique ou d’un PBR avec suivi d’objets pour les adresses mappées qui pointe vers l’adresse IP de la grappe principale. Ce n’est pas un problème pour un EtherChannel étendu, car il n’y a qu’une seule adresse IP associée à l’interface de grappe.

  • No interface PAT on an Individual interface (Pas de PAT d'interface sur une interface individuelle) Le PAT d'interface n'est pas pris en charge pour les interfaces individuelles.

  • PAT avec attribution de bloc de ports : Consultez les consignes suivantes pour cette fonctionnalité :

    • La limite maximale par hôte n’est pas une limite à l’échelle de la grappe et s’applique à chaque nœud individuellement. Ainsi, dans une grappe à 3 nœuds avec la limite maximale par hôte configurée à 1, si le trafic d’un hôte est équilibré en charge sur les 3 nœuds, 3 blocs avec 1 dans chaque nœud peuvent lui être alloués.

    • Les blocs de ports créés sur le nœud de sauvegarde à partir des pools de sauvegarde ne sont pas pris en compte lors de l’application de la limite maximale par hôte.

    • Les modifications des règles PAT à la volée, où l'ensemble PAT est modifié avec une toute nouvelle plage d’adresses IP, entraînera des échecs de création de sauvegarde xlate pour les demandes de sauvegarde xlate qui étaient encore en transit lorsque le nouveau ensemble est entré en vigueur. Ce comportement n’est pas spécifique à la fonctionnalité d’attribution de bloc de ports et il s’agit d’un problème transitoire d’ensemble PAT que l’on observe uniquement dans les déploiements en grappe où l’ensemble est distribué et le trafic est équilibré en charge sur les nœuds de la grappe.

    • Lorsque vous utilisez une grappe, vous ne pouvez pas simplement modifier la taille de l’allocation de bloc. La nouvelle taille n’est en vigueur qu’après le rechargement de chaque périphérique de la grappe. Pour éviter d’avoir à téléverser chaque périphérique, nous vous recommandons de supprimer toutes les règles d’attribution de blocage et d’effacer tous les xlates associés à ces règles. Vous pouvez ensuite modifier la taille du bloc et recréer les règles d’attribution des blocs.

  • Distribution des adresses de l’ensemble NAT pour la PAT dynamique : lorsque vous configurez un ensemble PAT, la grappe divise chaque adresse IP de l’ensemble en blocs de ports. Par défaut, chaque bloc comporte 512 ports, mais si vous configurez des règles d’attribution de bloc de ports, votre paramètre de blocage est utilisé à la place. Ces blocs sont répartis uniformément entre les nœuds de la grappe, de sorte que chaque nœud ait un ou plusieurs blocs pour chaque adresse IP dans l'ensemble PAT. Ainsi, vous pourriez avoir aussi peu qu’une adresse IP dans un ensemble PAT pour une grappe, si cela est suffisant pour le nombre de connexions PAT que vous attendez. Les blocs de ports couvrent la plage de ports 1 024 à 65535, sauf si vous configurez l’option pour inclure les ports réservés, 1 à 1023, dans la règle NAT de l'ensemble PAT.

  • Réutiliser un pool PAT dans plusieurs règles : pour utiliser le même pool PAT dans plusieurs règles, vous devez faire attention à la sélection d’interface dans les règles. Vous devez soit utiliser des interfaces spécifiques dans toutes les règles, soit utiliser « any » dans toutes les règles. Vous ne pouvez pas combiner des interfaces spécifiques et « any » dans les règles, sans quoi le système pourrait ne pas être en mesure de faire correspondre le trafic de retour vers le bon nœud dans la grappe. L’option la plus fiable est l’utilisation d'ensembles de PAT uniques par règle.

  • Pas de tourniquet : le tourniquet pour un ensemble PAT n’est pas pris en charge avec la mise en grappe.

  • Pas de PAT étendue : la PAT étendue n'est pas prise en charge avec la mise en grappe.

  • Tableaux xlates dynamiques de NAT gérés par le nœud de contrôle : le nœud de contrôle conserve et reproduit le tableau xlate sur les nœuds de données. Lorsqu’un nœud de données reçoit une connexion qui nécessite une NAT dynamique et que le xlate n’est pas dans le tableau, il le demande au nœud de contrôle. Le nœud de données est propriétaire de la connexion.

  • Disques xlates périmés : le temps d’inactivité xlate sur le propriétaire de la connexion n’est pas mis à jour. Ainsi, le temps d’inactivité peut dépasser le délai d’inactivité. Une valeur de minuteur d’inactivité supérieure au délai d’expiration configuré avec un contrôle de référence de 0 est une indication d’un xlate périmé.

  • Fonctionnalité PAT par session : bien qu’elle ne soit pas exclusive à la mise en grappe, la fonctionnalité PAT par session améliore l’évolutivité de PAT et, pour la mise en grappe, permet à chaque nœud de données de posséder des connexions PAT; en revanche, les connexions PAT multisessions doivent être transférées au nœud de contrôle et détenues par celui-ci. Par défaut, tout le trafic TCP et le trafic DNS UDP utilisent un xlate PAT par session, tandis que ICMP et tout le reste du trafic UDP utilise la multisession. Vous pouvez configurer des règles NAT par session pour modifier ces valeurs par défaut pour TCP et UDP, mais vous ne pouvez pas configurer la PAT par session pour ICMP. Par exemple, en raison de l’utilisation croissante du protocole Quic sur le port UDP/443 comme alternative de performance à HTTPS TLS sur TCP/443, vous devriez activer la traduction d’adresses par session (PAT) pour UDP/443. Pour le trafic qui bénéficie de la PAT multisession, comme le H.323, le SIP ou l'interface simplifiée, vous pouvez désactiver la PAT par session pour les ports TCP associés (les ports UDP de ces ports H.323 et SIP sont déjà multisession en par défaut). Référez-vous au guide de configuration du pare-feu pour obtenir plus de renseignements sur les serveurs mandataires TLS.

  • Pas de PAT statique pour les inspections suivantes :

    • FTP

    • PPTP

    • RSH

    • SQLNET

    • TFTP

    • XDMCP

    • SIP

  • Si vous avez un nombre extrêmement important de règles NAT, plus de dix mille, vous devez activer le modèle de validation transactionnelle à l’aide de la commande asp rule-engine transactional-commit nat dans l’interface de ligne de commande du périphérique. Sinon, le nœud pourrait ne pas être en mesure de rejoindre la grappe.

SCTP et mise en grappe

Une association SCTP peut être créée sur n’importe quel nœud (en raison de l’équilibrage de la charge); ses connexions multi-hébergement doivent résider sur le même nœud.

Inspection SIP et mise en grappe

Un flux de contrôle peut être créé sur n’importe quel nœud (en raison de l’équilibrage de la charge); ses flux de données enfants doivent résider sur le même nœud.

La configuration du mandataire TLS n’est pas prise en charge.

SNMP et mise en grappe

Un agent SNMP interroge chaque ASA en fonction de l’adresse IP locale de son . Vous ne pouvez pas interroger les données consolidées de la grappe.

Vous devez toujours utiliser l’adresse locale, et non l’adresse IP de la grappe principale pour l’interrogation SNMP. Si l’agent SNMP interroge l’adresse IP de la grappe principale, si un nouveau nœud de contrôle est choisi, l’interrogation du nouveau nœud de contrôle échouera.

Lorsque vous utilisez SNMPv3 avec la mise en grappe et que vous ajoutez un nouveau nœud de grappe après la formation initiale de la grappe, les utilisateurs SNMPv3 ne seront pas répliqués sur le nouveau nœud.Vous devez les rajouter sur le nœud de contrôle pour forcer les utilisateurs à se reproduire vers le nouveau nœud, ou directement sur le nœud de données.

STUN et mise en grappe

L’inspection STUN est prise en charge dans les modes de basculement et de grappe, car les sténopés sont dupliqués. Cependant, l’ID de transaction n’est pas répliqué sur les nœuds. Dans le cas où un nœud tombe en panne après avoir reçu une demande STUN et qu’un autre nœud a reçu la réponse STUN, la réponse STUN sera abandonnée.

Syslog, NetFlow et la mise en grappe

  • Syslog : chaque nœud de la grappe génère ses propres messages de journal système. Vous pouvez configurer la journalisation de sorte que chaque nœud utilise le même ID d’appareil ou un ID d’appareil différent dans le champ d’en-tête du message syslog. Par exemple, la configuration du nom d’hôte est répliquée et partagée par tous les nœuds de la grappe. Si vous configurez la journalisation pour utiliser le nom d’hôte comme ID d’appareil, les messages syslog générés par tous les nœuds semblent provenir d’un seul nœud. Si vous configurez la journalisation pour utiliser le nom de nœud local attribué dans la configuration de démarrage de la grappe comme ID d’appareil, les messages du journal système semblent provenir de nœuds différents.

  • NetFlow : chaque nœud de la grappe génère son propre flux NetFlow. Le collecteur NetFlow peut traiter chaque appareil ASA uniquement comme un exportateur NetFlow distinct.

Cisco TrustSec et la mise en grappe

Seul le nœud de contrôle reçoit les informations des balises de groupe de sécurité (SGT). Le nœud de contrôle remplit ensuite la balise SGT pour les nœuds de données, et les nœuds de données peuvent prendre une décision de correspondance pour la balise SGT en fonction de la politique de sécurité.

VPN et mise en grappe

Le VPN de site à site est une fonctionnalité centralisée; seul le nœud de contrôle prend en charge les connexions VPN.


Remarque

L’accès VPN à distance n’est pas pris en charge avec la mise en grappe.

La fonctionnalité VPN est limitée au nœud de contrôle et ne tire pas parti des capacités de haute disponibilité de la grappe. Si le nœud de contrôle tombe en panne, toutes les connexions VPN existantes sont perdues, et les utilisateurs de VPN verront une perturbation de service. Lorsqu’un nouveau nœud de contrôle est choisi, vous devez rétablir les connexions VPN.

Pour les connexions à une interface individuelle lors de l’utilisation de PBR ou d’ECMP, vous devez toujours vous connecter à l’adresse IP de la grappe principale, et non à une adresse locale.

Les clés et les certificats liés au VPN sont répliqués sur tous les nœuds.

Facteur d’évolutivité de rendement

Lorsque vous combinez plusieurs unités dans une grappe, vous pouvez vous attendre à ce que les performances totales de la grappe atteignent environ 80 % du débit combiné maximal.

Par exemple, si votre modèle peut gérer environ 10 Gbit/s de trafic lorsqu’il est exécuté seul, pour une grappe de 8 unités, le débit combiné maximal sera d’environ 80 % de 80 Gbit/s (8 unités x 10 Gbit/s) : 64 Gbit/s.

Choix du nœud de contrôle

Les nœuds de la grappe communiquent sur la liaison de commande de grappe pour élire un nœud de contrôle comme suit :

  1. Lorsque vous activez la mise en grappe pour un nœud (ou lorsqu’il démarre avec la mise en grappe déjà activée), il diffuse une demande de sélection toutes les 3 secondes.

  2. Tous les autres nœuds ayant une priorité plus élevée répondent à la demande de sélection; la priorité est réglée entre 1 et 100, 1 étant la priorité la plus élevée.

  3. Si, après 45 secondes, un nœud ne reçoit pas de réponse d’un autre nœud de priorité plus élevée, il devient le nœud de contrôle.


    Remarque

    Si plusieurs nœuds sont à égalité pour la priorité la plus élevée, le nom du nœud de la grappe, suivi du numéro de série, est utilisé pour déterminer le nœud de contrôle.

  4. Si un nœud se joint ultérieurement à la grappe avec une priorité plus élevée, il ne devient pas automatiquement le nœud de contrôle; le nœud de contrôle existant demeure toujours le nœud de contrôle, sauf s’il s’arrête de répondre, moment auquel un nouveau nœud de contrôle est sélectionné.

  5. Dans un scénario de « discernement partagé », où il y a temporairement plusieurs nœuds de contrôle, le nœud ayant la priorité la plus élevée conserve le rôle tandis que les autres nœuds retournent aux rôles de nœud de données.


Remarque

Vous pouvez forcer manuellement un nœud à devenir le nœud de contrôle. Pour les fonctionnalités centralisées, si vous forcez un changement de nœud de contrôle, toutes les connexions sont abandonnées et vous devez rétablir les connexions sur le nouveau nœud de contrôle.

Haute disponibilité au sein de la grappe ASA virtuel

La mise en grappe ASA virtuel assure une disponibilité élevée en surveillant l’intégrité des nœuds et de l’interface et en reproduisant les états de la connexion entre les nœuds.

Surveillance de l’intégrité du nœud

Chaque nœud envoie périodiquement un paquet de diffusion heartbeat sur la liaison de commande de grappe. Si le nœud de contrôle ne reçoit aucun paquet heartbeat ou autre paquet d’un nœud de données au cours du délai d’expiration configurable, le nœud de contrôle supprime le nœud de données de la grappe. Si les nœuds de données ne reçoivent pas de paquets du nœud de contrôle, un nouveau nœud de contrôle est élu parmi les nœuds restants.

Si les nœuds ne peuvent pas se joindre sur le lien de commande de grappe en raison d’une défaillance du réseau et non parce qu’un nœud est réellement défaillant, la grappe peut entrer dans un scénario de « scission du cœur » où les nœuds de données isolés éliront leurs propres nœuds de contrôle. Par exemple, si un routeur tombe en panne entre deux emplacements de grappe, le nœud de contrôle d’origine à l’emplacement 1 supprimera les nœuds de données de l’emplacement 2 de la grappe. Pendant ce temps, les nœuds de l’emplacement 2 éliront leur propre nœud de contrôle et formeront leur propre grappe. Notez que le trafic symétrique peut échouer dans ce scénario. Une fois la liaison de commande de grappe restauré, le nœud de contrôle qui a la priorité la plus élevée conservera le rôle de nœud de contrôle.

Consultez Choix du nœud de contrôle pour de plus amples renseignements.

Surveillance d’interfaces

Chaque nœud surveille l’état de la liaison de toutes les interfaces matérielles désignées utilisées et signale les modifications d’état au nœud de contrôle.

Lorsque vous activez la surveillance de l’intégrité, toutes les interfaces physiques sont supervisées par défaut; vous pouvez éventuellement désactiver la surveillance par interface. Seules les interfaces nommées peuvent être surveillées.

Un nœud est supprimé de la grappe en cas de défaillance de ses interfaces surveillées. Le délai avant la suppression par l’ASA d’un membre de la grappe dépend du fait que le nœud est un membre établi ou qu'il rejoint la grappe. L’ASA ne supervise pas les interfaces pendant les 90 premières secondes où un nœud rejoint la grappe. Les changements d’état de l’interface pendant cette période n’entraîneront pas le retrait de l’ASA de la grappe. Le nœud est supprimé après 500 ms, quel que soit son état.

État après l’échec

Lorsqu’un nœud de la grappe tombe en panne, les connexions hébergées par ce nœud sont transférées en toute transparence vers d’autres nœuds; Les renseignements d’état sur les flux de trafic sont partagés sur la liaison de commande de grappe du nœud de contrôle.

Si le nœud de contrôle échoue, un autre membre de la grappe ayant la priorité la plus élevée (numéro le plus bas) devient le nœud de contrôle.

ASA tente automatiquement de rejoindre la grappe, en fonction de l’événement d’échec.


Remarque

Lorsque ASA devient inactif et ne parvient pas à rejoindre automatiquement la grappe, toutes les interfaces de données sont fermées; Seule l’interface de de gestion uniquement peut envoyer et recevoir du trafic. L’interface de gestion reste active en utilisant l’adresse IP que le nœud a reçue de l'ensemble d’adresses IP de la grappe. Cependant, si vous rechargez et que le nœud est toujours inactif dans la grappe, l'interface de gestion est désactivée. Vous devez utiliser le port de console pour toute autre configuration.

Rejoindre la grappe

Après le retrait d’un nœud de la grappe, la façon dont il peut rejoindre la grappe dépend de la raison de sa suppression :

  • Échec de la liaison de commande de grappe lors de la jonction : après avoir résolu le problème avec la liaison de commande de grappe, vous devez rejoindre manuellement la grappe en réactivant la mise en grappe au niveau de l’interface de ligne de commande en saisissant la commande cluster group name , puis enable.

  • Échec de la liaison de commande de la grappe après avoir rejoint la grappe : l’ASA essaie automatiquement de la rejoindre toutes les 5 minutes, indéfiniment. Ce comportement est configurable.

  • Échec de l’interface de données : l’ASA tente automatiquement de rejoindre à 5 minutes, puis à 10 minutes et enfin à 20 minutes. Si la jonction échoue après 20 minutes, l’ASA désactive la mise en grappe. Après avoir résolu le problème de l’interface de données, vous devez activer manuellement la mise en grappe au niveau de l’interface de ligne de commande en saisissant la commande cluster group name , puis enable. Ce comportement est configurable.

  • Nœud en échec : si le nœud a été supprimé de la grappe en raison d’un échec de vérification de l’intégrité du nœud, la jonction avec la grappe dépend de la source de la défaillance. Par exemple, une panne de courant temporaire signifie que le nœud rejoindra la grappe au redémarrage, à condition que la liaison de commande de grappe soit active et que la mise en grappe soit toujours activée avec la commande enable. L’ASA tente de rejoindre la grappe toutes les 5 secondes.

  • Erreur interne : les défaillances internes comprennent : le dépassement du délai de synchronisation de l'application, les statuts incohérents de l'application, etc. Un nœud tentera de rejoindre la grappe automatiquement aux intervalles suivants : 5 minutes, 10 minutes, puis 20 minutes. Ce comportement est configurable.

Réplication de l’état de la connexion du chemin de données

Chaque connexion a un propriétaire et au moins un propriétaire secondaire dans la grappe. Le propriétaire de secours ne prend pas en charge la connexion en cas d’échec; au lieu de cela, il stocke les informations d’état TCP/UDP, de sorte que la connexion puisse être transférée de manière transparente à un nouveau propriétaire en cas de défaillance. Le propriétaire de la sauvegarde est généralement aussi le directeur.

Certains trafics nécessitent des informations d’état au-dessus de la couche TCP ou UDP. Consultez le tableau suivant pour connaître la prise en charge ou l’absence de prise en charge de ce type de trafic.

Tableau 1. Fonctionnalités répliquées dans la grappe

Trafic

Soutien relatif à l’état

Notes

Temps de disponibilité

Oui

Assure le suivi de la disponibilité du système.

Table ARP

Oui

—

Tableau d’adresses MAC

Oui

—

Identité de l’utilisateur

Oui

Comprend les règles AAA (uauth).

Base de données du voisin IPv6

Oui

—

Routage dynamique

Oui

—

ID du moteur SNMP

Non

—

VPN distribué (site à site) pour Firepower 4100/9300

Oui

La session de sauvegarde devient la session active, puis une nouvelle session de sauvegarde est créée.

Gestion des connexions par la grappe ASA virtuel

Les connexions peuvent être équilibrées vers plusieurs nœuds de la grappe. Les rôles de connexion déterminent la façon dont les connexions sont gérées, à la fois en fonctionnement normal et en situation de disponibilité élevée.

Rôles de connexion

Consultez les rôles suivants, définis pour chaque connexion :

  • Propriétaire : généralement, le nœud qui reçoit initialement la connexion. Le propriétaire gère l’état TCP et traite les paquets. Une connexion n’a qu’un seul propriétaire. Si le propriétaire d’origine échoue, lorsque les nouveaux nœuds reçoivent des paquets de la connexion, le directeur choisit un nouveau propriétaire dans ces nœuds.

  • Propriétaire du sauvegarde : nœud qui stocke les informations d’état TCP/UDP reçues du propriétaire, de sorte que la connexion puisse être transférée en toute transparence à un nouveau propriétaire en cas de défaillance. Le propriétaire de secours ne prend pas en charge la connexion en cas d’échec. Si le propriétaire devient indisponible, le premier nœud à recevoir les paquets de la connexion (selon l’équilibrage de la charge) contacte le propriétaire de secours pour obtenir les informations d’état pertinentes, afin qu’il puisse devenir le nouveau propriétaire.

    Tant que le directeur (voir ci-dessous) n’est pas le même nœud que le propriétaire, le directeur est également le propriétaire secondaire. Si le propriétaire se choisit lui-même directeur, un propriétaire de secours distinct est choisi.

    Pour la mise en grappe sur le périphérique Firepower 9300, qui peut inclure jusqu’à 3 nœuds de grappe dans un châssis, si le propriétaire de secours se trouve sur le même châssis que le propriétaire, un propriétaire de secours supplémentaire sera choisi dans un autre châssis pour protéger les flux d’une défaillance du châssis.

    Si vous activez la localisation du directeur pour la mise en grappe inter-sites, il existe deux rôles de propriétaire de la sauvegarde : le rôle de sauvegarde locale et de sauvegarde globale. Le propriétaire choisit toujours une sauvegarde locale sur le même site que lui (en fonction de l’ID du site). La sauvegarde globale peut se trouver sur n’importe quel site et peut même se trouver sur le même nœud que la sauvegarde locale. Le propriétaire envoie des informations sur l’état de la connexion aux deux sauvegardes.

    Si vous activez la redondance de sites et que le propriétaire de secours se trouve sur le même site que le propriétaire, un propriétaire de secours supplémentaire sera choisi dans un autre site pour protéger les flux d’une défaillance du site. La sauvegarde de châssis et la sauvegarde de site sont indépendantes. Par conséquent, dans certains cas, un flux comportera à la fois une sauvegarde de châssis et une sauvegarde de site.

  • Directeur : nœud qui gère les demandes de recherche de propriétaire provenant des transitaires. Lorsque le propriétaire reçoit une nouvelle connexion, il choisit un directeur en fonction d’un hachage de l’adresse IP source/de destination et des ports (voir ci-dessous pour les détails du hachage ICMP) et envoie un message au directeur pour enregistrer la nouvelle connexion. Si les paquets arrivent à un nœud autre que le propriétaire, le nœud interroge le directeur sur quel nœud est le propriétaire afin qu’il puisse transférer les paquets. Une connexion n’a qu’un seul directeur. En cas de défaillance d’un directeur, le propriétaire en choisit un nouveau.

    Tant que le directeur ne se trouve pas sur le même nœud que le propriétaire, le directeur est également le propriétaire suppléant (voir ci-dessus). Si le propriétaire se choisit lui-même directeur, un propriétaire de secours distinct est choisi.

    Si vous activez la localisation de directeur pour la mise en grappe inter-sites, il y a deux rôles de directeur : le directeur local et le directeur global. Le propriétaire choisit toujours un directeur local sur le même site que lui (en fonction de l’ID du site). Le directeur global peut être sur n’importe quel site et peut même être le même nœud que le directeur local. En cas de défaillance du propriétaire d’origine, le directeur local choisit un nouveau propriétaire de connexion sur le même site.

    Détails du hachage ICMP/ICMPv6 :

    • Pour les paquets Echo, le port source correspond à l’identifiant ICMP et le port de destination est 0.

    • Pour les paquets de réponse, le port source est 0 et le port de destination est l’identifiant ICMP.

    • Pour les autres paquets, les ports source et de destination sont à 0.

  • Transitaire : nœud qui transfère les paquets au propriétaire. Si un transitaire reçoit un paquet pour une connexion qu’il ne possède pas, il interroge le directeur à propos du propriétaire, puis établit un flux vers le propriétaire pour tout autre paquet qu’il reçoit pour cette connexion. Le directeur peut également être un transitaire. Si vous activez la localisation de directeur, le redirecteur interroge toujours le directeur local. Le transitaire n’interroge le directeur global que si le directeur local ne connaît pas le propriétaire, par exemple, si un membre de la grappe reçoit des paquets pour une connexion qui appartient à un autre site. Notez que si un transitaire reçoit le paquet SYN-ACK, il peut en dériver le propriétaire directement d’un témoin SYN dans le paquet, donc il n’a pas besoin d’interroger le directeur. (Si vous désactivez la répartition aléatoire de la séquence TCP, le témoin SYN n’est pas utilisé; une requête au directeur est requise.) Pour les flux de courte durée tels que DNS et ICMP, au lieu d’interroger, le redirecteur envoie immédiatement le paquet au directeur, qui l’envoie ensuite au propriétaire. Une connexion peut avoir plusieurs redirecteurs; le débit le plus efficace est obtenu par une bonne méthode d’équilibrage de la charge où il n’y a pas de redirecteurs et où tous les paquets d’une connexion sont reçus par le propriétaire.


    Remarque

    Nous vous déconseillons de désactiver la répartition aléatoire de la séquence TCP lors de l’utilisation de la mise en grappe. Il y a un faible risque que certaines sessions TCP ne soient pas établies, car le paquet SYN/ACK sera abandonné.

  • Propriétaire de fragment : pour les paquets fragmentés, les nœuds de la grappe qui reçoivent un fragment déterminent le propriétaire du fragment à l’aide d’un hachage de l’adresse IP source du fragment, de l’adresse IP de destination et de l’ID de paquet. Tous les fragments sont ensuite transférés au propriétaire du fragment sur la liaison de commande de grappe. Les fragments peuvent être équilibrés en charge vers différents nœuds de grappe, car seul le premier fragment comprend le quintuple utilisé dans le hachage d’équilibrage de charge du commutateur. Les autres fragments ne contiennent pas les ports source et de destination et peuvent être répartis en charge vers d’autres nœuds de la grappe. Le propriétaire du fragment rassemble temporairement le paquet afin de pouvoir déterminer le directeur en fonction d’un hachage de l’adresse IP source/de destination et des ports. S’il s’agit d’une nouvelle connexion, le propriétaire du fragment s’enregistrera en tant que propriétaire de la connexion. S'il s’agit d’une connexion existante, le propriétaire du fragment transfère tous les fragments au propriétaire de la connexion fourni par la liaison de commande de grappe. Le propriétaire de la connexion rassemblera ensuite tous les fragments.

Connexions par traduction d’adresse de port

Lorsqu’une connexion utilise la traduction d’adresses de port (PAT), le type de PAT (par session ou multisession) influence quel membre de la grappe devient propriétaire de la nouvelle connexion :

  • PAT par session : le propriétaire est le nœud qui reçoit le paquet initial dans la connexion.

    Par défaut, le trafic TCP et DNS UDP utilise une PAT par session.

  • PAT multisession : le propriétaire est toujours le nœud de contrôle. Si une connexion PAT multisession est initialement reçue par un nœud de données, le nœud de données transfère la connexion au nœud de contrôle.

    Par défaut, le trafic UDP (à l’exception du trafic UDP DNS) et ICMP utilise la PAT multisession. Ces connexions appartiennent donc toujours au nœud de contrôle.

Vous pouvez modifier les valeurs par défaut de PAT par session pour les protocoles TCP et UDP afin que les connexions à ces protocoles soient gérées par session ou multisession selon la configuration. Pour ICMP, vous ne pouvez pas modifier la PAT multisession par défaut. Référez-vous au guide de configuration du pare-feu pour obtenir plus de renseignements sur les serveurs mandataires TLS.

Nouvelle propriété de connexion

Lorsqu’une nouvelle connexion est acheminée vers un nœud de la grappe par l’équilibrage de la charge, ce nœud possède les deux sens de connexion. Si des paquets de connexion arrivent à un nœud différent, ils sont acheminés au nœud propriétaire sur la liaison de commande de grappe. Pour de meilleures performances, un bon équilibrage de la charge externe est nécessaire pour que les deux directions d’un flux arrivent au même nœud et pour que les flux soient répartis uniformément entre les nœuds. Si un flux inverse arrive sur un autre nœud, il est redirigé vers le nœud d’origine.

Exemple de flux de données pour TCP

L’exemple suivant montre l’établissement d’une nouvelle connexion.

  1. Le paquet SYN provient du client et est livré à un ASA (selon la méthode d’équilibrage de la charge), qui devient le propriétaire. Le propriétaire crée un flux, code les renseignements sur le propriétaire dans un témoin SYN et transfère le paquet au serveur.

  2. Le paquet SYN-ACK provient du serveur et est livré à un ASA différent (selon la méthode d’équilibrage de la charge). Cet ASA est le transitaire.

  3. Comme le transitaire n’est pas propriétaire de la connexion, il décode les informations sur le propriétaire à partir du témoin SYN, crée un flux de transfert vers le propriétaire et transmet le SYN-ACK au propriétaire.

  4. Le propriétaire envoie une mise à jour de l’état au directeur et transmet le SYN-ACK au client.

  5. Le directeur reçoit la mise à jour d’état du propriétaire, crée un flux à destination du propriétaire et enregistre les informations d’état TCP ainsi que le propriétaire. Le directeur agit en tant que propriétaire secondaire pour la connexion.

  6. Tous les paquets suivants livrés au transitaire seront transférés au propriétaire.

  7. Si des paquets sont livrés à d’autres nœuds, il interrogera le directeur à propos du propriétaire et établira un flux.

  8. Tout changement d’état du flux entraîne une mise à jour d’état du propriétaire au directeur.

Exemple de flux de données pour ICMP et UDP

L’exemple suivant montre l’établissement d’une nouvelle connexion.

  1. Illustration 2. Flux de données ICMP et UDP
    Flux de données ICMP et UDP
    Le premier paquet UDP provient du client et est remis à un ASA (selon la méthode d’équilibrage de la charge).

  2. Le nœud qui a reçu le premier paquet interroge le nœud directeur qui est choisi en fonction d’un hachage de l’adresse IP et des ports source/de destination.

  3. Le directeur ne trouve aucun flux existant, crée un flux de directeur et renvoie le paquet au nœud précédent. Autrement dit, le directeur a choisi un propriétaire pour ce flux.

  4. Le propriétaire crée le flux, envoie une mise à jour d’état au directeur et transfère le paquet au serveur.

  5. Le deuxième paquet UDP provient du serveur et est livré au redirecteur.

  6. Le transitaire interroge le directeur pour fournir les renseignements sur la propriété. Pour les flux de courte durée tels que le DNS, au lieu d’interroger, le redirecteur envoie immédiatement le paquet au directeur, qui l’envoie ensuite au propriétaire.

  7. Le directeur répond au transitaire avec les renseignements de propriété.

  8. Le transitaire crée un flux de transfert pour enregistrer les informations sur le propriétaire et transfère le paquet au propriétaire.

  9. Le propriétaire transfère le paquet au client.

Rééquilibrage des nouvelles connexions TCP dans la grappe

Si les capacités d’équilibrage de charges des routeurs en amont ou en aval entraînent une répartition non équilibrée des flux, vous pouvez configurer un rééquilibrage des nouvelles connexions afin que les nœuds ayant le plus de nouvelles connexions par seconde redirigent les nouveaux flux TCP vers d’autres nœuds. Aucun flux existant ne sera déplacé vers d’autres nœuds.

Comme cette commande rééquilibre uniquement en fonction des connexions par seconde, le nombre total de connexions établies sur chaque nœud n’est pas pris en compte, et le nombre total de connexions peut ne pas être égal.

Une fois qu’une connexion est déchargée sur un autre nœud, elle devient une connexion asymétrique.

Ne configurez pas le rééquilibrage de connexion pour les topologies inter-sites; il ne faut pas que les nouvelles connexions soient rééquilibrées entre les membres de la grappe sur un site différent.

Historique de la mise en grappe d’ASA virtuel

Nom de la caractéristique

Version

Renseignements sur les fonctionnalités

Suppression des propos tendancieux

9.19(1)

Les commandes, les sorties de commande et les messages syslog qui contenaient les termes « Master » (maître) et « Slave » (esclave) ont été remplacés par « Control » (contrôle) et « Data » (données).

Commandes nouvelles/modifiées : cluster control-node , enable as-data-node , prompt , show cluster history , show cluster info

Mise en grappe d’ASAv30, ASAv50 et ASAv100 pour VMware et KVM

9.17(1)

La mise en grappe d’ASA virtuel vous permet de regrouper jusqu’à 16 ASA virtuel en un seul périphérique logique. Une grappe offre toute la commodité d’un seul appareil (gestion, intégration dans un réseau), tout en offrant le débit accru et la redondance de plusieurs périphériques. La mise en grappe d’ASA virtuel prend en charge le mode d’interface individuelle en mode de pare-feu routé; les EtherChannels étendus ne sont pas pris en charge. L’ASA virtuel utilise une interface virtuelle VNI (VXLAN) pour la liaison de commande de grappe.

Commandes nouvelles ou modifiées : cluster-interface vni, nve-only cluster, peer-group, show cluster info, show cluster info instance-type, show nve 1
