Adresses, protocoles et ports

Ce chapitre fournit une référence rapide des adresses IP, des protocoles et des applications.

Adresses IPv4 et filtres d’adresse locale

Cette section décrit comment utiliser les adresses IPv4 dans l’ASA. Une adresse IPv4 est un nombre de 32 bits écrits en notation décimale à points : quatre champs de 8 bits (octets) convertis de nombres binaires en nombres décimaux, séparés par des points. La première partie d'une adresse IP identifie le réseau sur lequel réside l'hôte, tandis que la seconde partie identifie l'hôte sur le réseau donné. Le champ de numéro de réseau s'appelle le préfixe réseau. Tous les hôtes sur un réseau donné partagent le même préfixe réseau, mais doivent avoir un numéro d'hôte unique. Dans un réseau avec des classes d'adresses IP, la classe de l'adresse détermine la limite entre le préfixe de réseau et le numéro d'hôte.

Classes

Les adresses IP des hôtes sont divisées en trois classes d’adresses différentes : la classe A, la classe B et la classe C. Chaque classe fixe la limite entre le préfixe réseau et le numéro d’hôte à un point différent dans l’adresse de 32 bits. Les adresses de classe D sont réservées à l’IP de multidiffusion.

  • Les adresses de classe A (1.xxx.xxx.xxx à 126.xxx.xxx.xxx) utilisent uniquement le premier octet comme préfixe réseau.

  • Les adresses de classe B (128.0.xxx.xxx à 191.255.xxx.xxx) utilisent les deux premiers octets comme préfixe réseau.

  • Les adresses de classe C (192.0.0.xxx à 223.255.255.xxx) utilisent les trois premiers octets comme préfixe réseau.

Comme les adresses de classe A ont 16 777 214 adresses d’hôtes et les adresses de classe B de 65 534 hôtes, vous pouvez utiliser le filtrage d’adresse locale pour diviser ces énormes réseaux en sous-réseaux plus petits.

Réseaux privés

Si vous avez besoin d’un grand nombre d’adresses sur votre réseau, et qu’elles n’ont pas besoin d’être acheminées sur Internet, vous pouvez utiliser des adresses IP privées que l’autorité d’attribution de numéros par Internet (IANA) recommande (voir RFC 1918). Les plages d’adresses suivantes sont désignées comme des réseaux privés qui ne doivent pas être annoncés :

  • 10.0.0.0 à 10.255.255.255

  • 172.16.0.0 à 172.31.255.255

  • 192.168.0.0 à 192.168.255.255

Filtres d’adresse locale

Un filtre d’adresse locale vous permet de convertir un seul réseau de classe A, B ou C en plusieurs réseaux. Avec un filtre d’adresse locale, vous pouvez créer un préfixe de réseau étendu qui ajoute des bits du numéro d’hôte au préfixe de réseau. Par exemple, un préfixe de réseau de classe C est toujours composé des trois premiers octets de l’adresse IP. Mais un préfixe de réseau étendu de classe C utilise également une partie du quatrième octet.

Le filtrage d’adresse locale est facile à comprendre si vous utilisez la notation binaire au lieu de la notation décimale à points. Les bits du filtre d’adresse locale ont une correspondance un-à-un avec l’adresse Internet :

  • Les bits sont définis sur 1 si le bit correspondant dans l’adresse IP fait partie du préfixe de réseau étendu.

  • Les bits sont définis sur 0 si le bit fait partie du numéro d’hôte.

Exemple 1 : si vous avez l’adresse de classe B 129.10.0.0 et que vous souhaitez utiliser le troisième octet dans le préfixe du réseau étendu au lieu du numéro d’hôte, vous devez spécifier un filtre d’adresse locale 11111111.11111111.11111111.00000000. Ce filtre d’adresse locale convertit l’adresse de classe B en équivalent d’une adresse de classe C, où le numéro d’hôte est composé uniquement du dernier octet.

Exemple 2 : si vous souhaitez utiliser une partie du troisième octet pour le préfixe de réseau étendu, vous devez préciser un filtre d’adresse locale comme 11111111.11111111.11111000.00000000, qui utilise seulement 5 bits du troisième octet pour le préfixe de réseau étendu.

Vous pouvez écrire un filtre d’adresse locale sous forme de masque décimal à points ou de masque /bits (« barre oblique bits »). Dans l’exemple 1, pour un masque décimal à points, vous convertissez chaque octet binaire en un nombre décimal : 255.255.255.0. Pour un masque /bits, vous ajoutez le nombre de 1 : /24. Dans l’exemple 2, le nombre décimal est 255.255.248.0 et le /bits est /21.

Vous pouvez également regrouper plusieurs réseaux de classe C dans un réseau plus vaste en utilisant une partie du troisième octet pour le préfixe de réseau étendu. Par exemple, 192.168.0.0/20.

Déterminer le filtre d’adresse locale

Consultez le tableau suivant pour déterminer le filtre d’adresse locale en fonction du nombre d’hôtes souhaité.


Remarque

Le premier et le dernier numéro d’un sous-réseau sont réservés, à l’exception de /32, qui identifie un seul hôte.

Tableau 1. Hôtes, bits et masques décimaux à points

Hôtes

/Masque de bits

Masque décimal à points

16,777,216

/8

Réseau de classe A 255.0.0.0

65,536

/16

Réseau de classe B 255.255.0.0

32,768

/17

255.255.128.0

16,384

/18

255.255.192.0

8192

/19

255.255.224.0

4096

/20

255.255.240.0

2048

/21

255.255.248.0

1024

/22

255.255.252.0

512

/23

255.255.254.0

256

/24

Réseau de classe C 255.255.255.0

128

/25

255.255.255.128

64

/26

255.255.255.192

32

/27

255.255.255.224

16

/28

255.255.255.240

8

/29

255.255.255.248

4

/30

255.255.255.252

Ne pas utiliser

/31

255.255.255.254

1

/32

Adresse d’hôte unique 255.255.255.255

Déterminer l’adresse à utiliser avec le filtre d’adresse locale

Les sections suivantes décrivent comment déterminer l’adresse réseau à utiliser avec un filtre d’adresse locale pour un réseau de classe C et de classe B.

Adresse réseau de classe C

Pour un réseau compris entre 2 et 254 hôtes, le quatrième octet tombe sur un multiple du nombre d’adresses d’hôte, en commençant par 0. Par exemple, le tableau suivant montre les sous-réseaux de 8 hôtes (/29) de 192.168.0.x.


Remarque

La première et la dernière adresses d’un sous-réseau sont réservées. Dans le premier exemple de sous-réseau, vous ne pouvez pas utiliser 192.168.0.0 ou 192.168.0.7.

Tableau 2. Adresse réseau de classe C

Sous-réseau avec le masque /29 (255.255.255.248)

Plage d'adresses

192.168.0.0

De 192.168.0.0 à 192.168.0.7

192.168.0.8

De 192.168.0.8 à 192.168.0.15

192.168.0.16

De 192.168.0.16 à 192.168.0.31

—

—

192.168.0.248

De 192.168.0.248 à 192.168.0.255

Adresse réseau de classe B

Pour déterminer l’adresse réseau à utiliser avec le filtre d’adresse locale pour un réseau de 254 à 65 534 hôtes, vous devez déterminer la valeur du troisième octet pour chaque préfixe de réseau étendu possible. Par exemple, vous pouvez créer une adresse de sous-réseau comme 10.1.x.0, où les deux premiers octets sont fixes, car ils sont utilisés dans le préfixe de réseau étendu, et le quatrième octet est 0, car tous les bits sont utilisés pour le numéro d’hôte.

Pour déterminer la valeur du troisième octet, procédez comme suit :

  1. Calculez le nombre de sous-réseaux que vous pouvez créer à partir du réseau en divisant 65 536 (le nombre total d’adresses en utilisant le troisième et le quatrième octet) par le nombre d’adresses d’hôtes souhaitées.

    Par exemple, 65 536 divisés par 4 096 hôtes équivaut à 16. Par conséquent, il existe 16 sous-réseaux de 4 096 adresses chacun dans un réseau de classe B.

  2. Déterminez le multiple de la valeur du troisième octet en divisant 256 (le nombre de valeurs pour le troisième octet) par le nombre de sous-réseaux :

    Dans cet exemple, 256/16 = 16.

    Le troisième octet correspond à un multiple de 16, commençant par 0.

Le tableau suivant présente les 16 sous-réseaux du réseau 10.1.


Remarque

La première et la dernière adresses d’un sous-réseau sont réservées. Dans le premier exemple de sous-réseau, vous ne pouvez pas utiliser 10.1.0.0 ou 10.1.15.255.

Tableau 3. Sous-réseaux du réseau

Sous-réseau avec le masque /20 (255.255.240.0)

Plage d'adresses

10/100

De 10.1.0.0 à 10.1.15.255

10.1.16.0

De 10.1.16.0 à 10.1.31.255

10.1.32.0

De 10.1.32.0 à 10.1.47.255

—

—

10.1.240.0

De 10.1.240.0 à 10.1.255.255

Adresses IPv6

IPv6 est la prochaine génération de protocole Internet après IPv4. Il fournit un espace d’adressage étendu, un format d’en-tête simplifié, une prise en charge améliorée des extensions et des options, une capacité d’étiquetage des flux, ainsi que des capacités d’authentification et de confidentialité. IPv6 est décrit dans la RFC 2460. L’architecture d’adressage IPv6 est décrite dans la RFC 3513.

Cette section décrit le format et l’architecture de l’adresse IPv6.

Format d’adresses IPv6

Les adresses IPv6 sont représentées par une série de huit champs hexadécimaux de 16 bits séparés par des deux-points (:) au format : x:x:x:x:x:x:x. Voici deux exemples d’adresses IPv6 :

  • 2001:0DB8:7654:3210:FEDC:BA98:7654:3210

  • 2001:0DB8:0000:0000:0008:0800:200C:417A


Remarque

Les lettres hexadécimales dans les adresses IPv6 ne sont pas sensibles à la casse.

Vous n’avez pas besoin d’inclure les zéros initiaux dans un champ individuel de l’adresse, mais chaque champ doit contenir au moins un chiffre. Ainsi, l’exemple d’adresse 2001:0DB8:0000:0000:0008:0800:200C:417A peut être raccourci à 2001:0DB8:0:0:8:800:200C:417A en supprimant les zéros initiaux du troisième au cinquième champs à partir de la gauche. Les champs qui contiennent tous des zéros (les troisième et quatrième champs à partir de la gauche) ont été raccourcis à un seul zéro. Les trois zéros initiaux ont été supprimés dans le cinquième champ à partir de la gauche, ce qui a laissé un seul 8 dans ce champ, et le zéro initial a été supprimé dans le sixième champ à partir de la gauche, laissant 800 dans ce champ.

Il est courant que les adresses IPv6 contiennent plusieurs champs hexadécimaux consécutifs de zéros. Vous pouvez utiliser deux signes de deux-points (::) pour compresser des champs consécutifs de zéros au début, au milieu ou à la fin d’une adresse IPv6 (les deux-points représentent les champs hexadécimaux successifs de zéros). Le tableau suivant présente plusieurs exemples de compression d’adresses pour différents types d’adresses IPv6.

Tableau 4. Exemples de compression d’adresses IPv6

Type d’adresse

Forme standard

Forme compressée

Monodiffusion

2001:0DB8:0:0:0:BA98:0:3210

2001:0DB8::BA98:0:3210

Multicast (multidiffusion)

FF01:0:0:0:0:0:0:101

FF01::101

Boucle avec retour

0:0:0:0:0:0:0:1

::1

Non défini

0:0:0:0:0:0:0:0

::


Remarque

Deux signes de deux-points (::) ne peuvent être utilisés qu’une seule fois dans une adresse IPv6 pour représenter des champs successifs de zéros.

Une autre forme du format IPv6 est souvent utilisée lorsqu’il s’agit d’un environnement contenant des adresses IPv4 et IPv6. Cette alternative a le format x:x:x:x:x:x:y.y.y.y, où x représente les valeurs hexadécimales des six parties de l’adresse IPv6 et y représente les valeurs décimales de la partie IPv4 de 32 bits de l’adresse (qui prend la place des deux autres parties de 16 bits de l’adresse IPv6). Par exemple, l’adresse IPv4 192.168.1.1 pourrait être représentée comme l’adresse IPv6 0:0:0:0:0:0:FFFF:192.168.1.1 ou ::FFFF:192.168.1.1.

Types d’adresses IPv6

Les trois principaux types d’adresses IPv6 sont les suivants :

  • Monodiffusion : une adresse de monodiffusion est un identifiant pour une seule interface. Un paquet envoyé à une adresse de monodiffusion est livré à l’interface identifiée par cette adresse. Une interface peut avoir plusieurs adresses de monodiffusion.

  • Multidiffusion : une adresse de multidiffusion est un identifiant pour un ensemble d’interfaces. Un paquet envoyé à une adresse de multidiffusion est transmis à toutes les adresses identifiées par cette adresse.

  • Anycast : une adresse Anycast est un identifiant pour un ensemble d’interfaces. Contrairement à une adresse de multidiffusion, un paquet envoyé à une adresse Anycast n’est livré qu’à l’interface « la plus proche », comme déterminé par la mesure des distances pour le protocole de routage.


Remarque

Il n’y a pas d’adresses de diffusion dans IPv6. Les adresses de multidiffusion fournissent la fonctionnalité de diffusion.

Adresses de monodiffusion

Cette section décrit les adresses de monodiffusion IPv6. Les adresses de monodiffusion identifient une interface sur un nœud de réseau.

Adresse globale

Le format général d’une adresse de monodiffusion globale IPv6 est un préfixe de routage global suivi d’un ID de sous-réseau suivi d’un ID d’interface. Le préfixe de routage global peut être n’importe quel préfixe non réservé par un autre type d’adresse IPv6.

Toutes les adresses de monodiffusion globales, hormis celles commençant par le binaire 000, ont un ID d’interface de 64 bits au format EUI-64 modifié.

Les adresses de monodiffusion globales commençant par le binaire 000 n’ont aucune contrainte quant à la taille ou à la structure de la partie ID d’interface de l’adresse. Un exemple de ce type d’adresse est une adresse IPv6 avec une adresse IPv4 intégrée.

Adresse Site-Local

Les adresses Site-Local sont utilisées pour l’adressage au sein d’un site. Elles peuvent être utilisées pour traiter un site entier sans utiliser de préfixe globalement unique. Les adresses Site-Local ont le préfixe FEC0::/10, suivi d’un ID de sous-réseau de 54 bits, et se terminent par un ID d’interface de 64 bits au format EUI-64 modifié.

Les routeurs Site-Local ne transfèrent pas les paquets qui ont une adresse Site-Local pour une source ou une destination à l’extérieur du site. Par conséquent, les adresses Site-Local peuvent être considérées comme des adresses privées.

Adresse Link-Local

Toutes les interfaces doivent avoir au moins une adresse Link-Local. Vous pouvez configurer plusieurs adresses IPv6 par interface, mais une seule adresse Link-Local.

Une adresse Link-Local est une adresse de monodiffusion IPv6 qui peut être configurée automatiquement sur n’importe quelle interface à l’aide du préfixe de lien local FE80::/10 et de l’identifiant d’interface au format EUI-64 modifié. Les adresses Link-Local sont utilisées dans le protocole de découverte de voisin et dans le processus de configuration automatique sans état. Les nœuds ayant une adresse Link-Local peuvent communiquer; ils n’ont pas besoin d’une adresse locale au site ou d’une adresse unique au niveau mondial pour communiquer.

Les routeurs ne transfèrent pas les paquets qui ont une adresse Link-Local pour un contrôleur source ou de destination. Par conséquent, les adresses Link-Local peuvent être considérées comme des adresses privées.

Adresses IPv6 compatibles avec IPv4

Il existe deux types d’adresses IPv6 qui peuvent contenir des adresses IPv4.

Le premier type est l’adresse IPv6 compatible avec IPv4. Les mécanismes de transition IPv6 comprennent une technique permettant aux hôtes et aux routeurs de tunneler de manière dynamique les paquets IPv6 sur l’infrastructure de routage IPv4. Les nœuds IPv6 qui utilisent cette technique se voient attribuer des adresses de monodiffusion IPv6 spéciales qui transportent une adresse IPv4 globale dans les 32 bits de poids faible. Ce type d’adresse est appelé adresse IPv6 compatible avec IPv4 et a le format ::y.y.y.y, où y.y.y.y est une adresse de monodiffusion IPv4.


Remarque

L’adresse IPv4 utilisée dans l’adresse IPv6 compatible avec IPv4 doit être une adresse de monodiffusion IPv4 globalement unique.

Le deuxième type d’adresse IPv6, qui contient une adresse IPv4 intégrée, s’appelle l’adresse IPv6 mappée en IPv4. Ce type d’adresse est utilisé pour représenter les adresses des nœuds IPv4 en tant qu’adresses IPv6. Ce type d’adresse est au format ::FFFF:y.y.y.y, où y.y.y.y est une adresse de monodiffusion IPv4.

Adresse non spécifiée

L’adresse non spécifiée, 0:0:0:0:0:0:0:0, indique l’absence d’adresse IPv6. Par exemple, un nœud nouvellement initialisé sur un réseau IPv6 peut utiliser l’adresse non spécifiée comme adresse source dans ses paquets jusqu’à ce qu’il reçoive son adresse IPv6.


Remarque

L’adresse IPv6 non spécifiée ne peut pas être attribuée à une interface. Les adresses IPv6 non spécifiées ne doivent pas être utilisées comme adresses de destination dans les paquets IPv6 ou dans l’en-tête de routage IPv6.

Adresse de la boucle avec retour

L’adresse de boucle avec retour, 0:0:0:0:0:0:0:1, peut être utilisée par un nœud pour s’envoyer un paquet IPv6. L’adresse de boucle avec retour dans IPv6 fonctionne de la même manière que l’adresse de boucle avec retour dans IPv4 (127.0.0.1).


Remarque

L’adresse de boucle avec retour IPv6 ne peut pas être attribuée à une interface physique. Un paquet qui a l’adresse de boucle avec retour IPv6 comme adresse source ou de destination doit rester dans le nœud qui a créé le paquet. Les routeurs IPv6 ne transfèrent pas les paquets qui ont l’adresse de boucle avec retour IPv6 comme adresse source ou de destination.

Identifiants de l’interface

Les identifiants d’interface dans les adresses de monodiffusion IPv6 sont utilisés pour identifier les interfaces sur une liaison. Ils doivent être uniques dans un préfixe de sous-réseau. Dans de nombreux cas, l’identifiant d’interface est dérivé de l’adresse de la couche de liaison de l’interface. Le même identifiant d’interface peut être utilisé sur plusieurs interfaces d’un seul nœud, tant que ces interfaces sont associées à des sous-réseaux différents.

Pour toutes les adresses de monodiffusion, à l’exception de celles qui commencent par le binaire 000, l’identifiant d’interface doit comporter 64 bits et être généré au format EUI-64 modifié. Le format EUI-64 modifié est créé à partir de l’adresse MAC de 48 bits en inversant le bit universel/local dans l’adresse et en insérant le numéro hexadécimal FFFE entre les trois octets supérieurs et les trois octets inférieurs de l’adresse MAC.

Par exemple, une interface ayant l’adresse MAC 00E0.b601.3B7A aura un ID d’interface de 64 bits 02E0:B6FF:FE01:3B7A.

Multicast Address (Adresse multidiffusion)

Une adresse de multidiffusion IPv6 est un identifiant pour un groupe d’interfaces, généralement sur des nœuds différents. Un paquet envoyé à une adresse de multidiffusion est transmis à toutes les interfaces identifiées par l’adresse de multidiffusion. Une interface peut appartenir à un nombre illimité de groupes de multidiffusion.

Une adresse de multidiffusion IPv6 a un préfixe FF00::/8 (1111 1111). L’octet suivant le préfixe définit le type et la portée de l’adresse de multidiffusion. Une adresse de multidiffusion attribuée de façon permanente (bien connue) a un paramètre d’indicateur égal à 0; une adresse de multidiffusion temporaire (transitoire) a un paramètre d’indicateur égal à 1. Une adresse de multidiffusion qui a la portée d’un nœud, d’une liaison, d’un site ou d’une organisation, ou une portée globale, a un paramètre de portée de 1, 2, 5, 8 ou E, respectivement. Par exemple, une adresse de multidiffusion avec le préfixe FF02::/16 est une adresse de multidiffusion permanente avec une portée de liaison. La figure suivante montre le format d’adresse de multidiffusion IPv6.

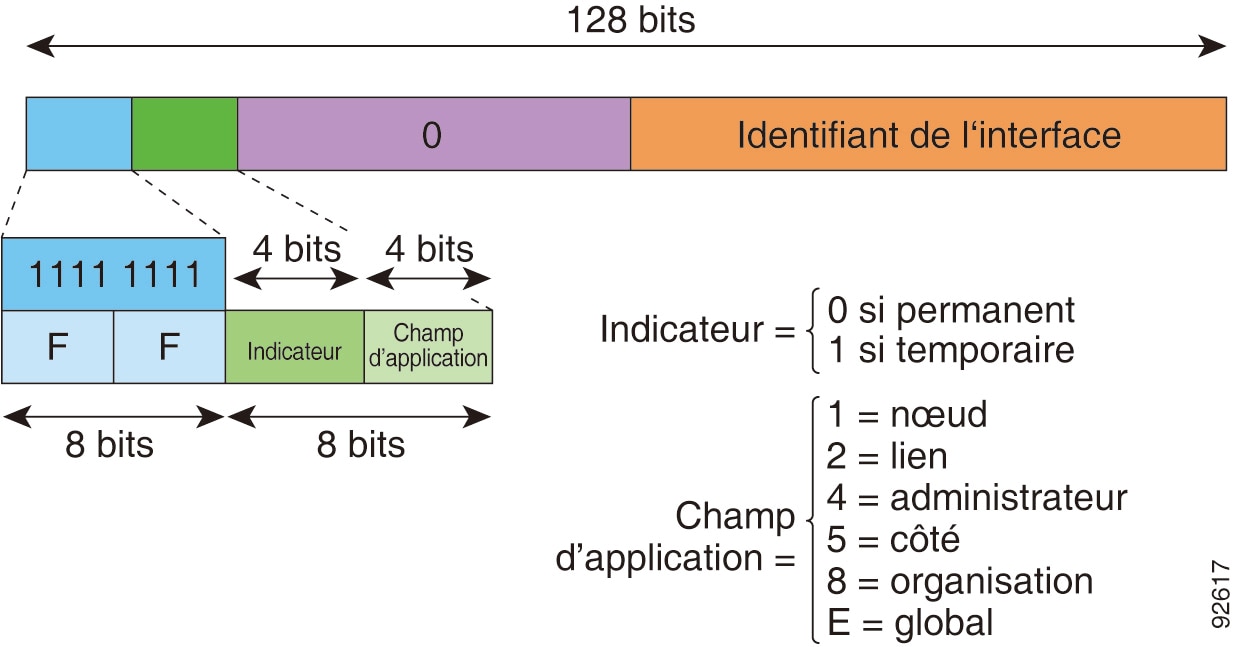

Illustration 1. Format d’adresse de multidiffusion IPv6

Les nœuds IPv6 (hôtes et routeurs) doivent se joindre aux groupes de multidiffusion suivants :

  • Les adresses de multidiffusion de tous les nœuds :

    • FF01:: (interface locale)

    • FF02:: (liaison locale)

  • L’adresse du nœud sollicité pour chaque adresse de monodiffusion IPv6 et toute adresse Anycast sur le nœud : FF02:0:0:0:0:1:FFXX:XXXX/104, où XX:XXXX correspond aux 24 bits de poids faible de l’adresse de monodiffusion ou de l’adresse Anycast.


    Remarque

    Les adresses de nœud sollicité sont utilisées dans les messages de demande de voisin.

Les routeurs IPv6 doivent se joindre aux groupes de multidiffusion suivants :

  • FF01::2 (interface locale)

  • FF02::2 (liaison locale)

  • FF05::2 (site local)

L’adresse de multidiffusion ne doit pas être utilisée comme adresses source dans les paquets IPv6.


Remarque

Il n’y a pas d’adresses de diffusion dans IPv6. Les adresses de multidiffusion IPv6 sont utilisées à la place des adresses de diffusion.

Adresse Anycast

L’adresse Anycast IPv6 est une adresse de monodiffusion attribuée à plusieurs interfaces (appartenant généralement à des nœuds différents). Un paquet qui est acheminé vers une adresse Anycast est acheminé vers l’interface la plus proche ayant cette adresse, la proximité étant déterminée par le protocole de routage en vigueur.

Les adresses Anycast sont attribuées à partir de l’espace d’adressage de monodiffusion. Une adresse Anycast est simplement une adresse de monodiffusion qui a été attribuée à plusieurs interfaces, et les interfaces doivent être configurées pour reconnaître l’adresse comme une adresse Anycast.

Les restrictions suivantes s’appliquent aux adresses Anycast :

  • Une adresse Anycast ne peut pas être utilisée comme adresse source pour un paquet IPv6.

  • Une adresse Anycast ne peut pas être attribuée à un hôte IPv6; elle ne peut être attribuée qu’à un routeur IPv6.


Remarque

Les adresses Anycast ne sont pas prises en charge sur l’ASA.

Adresses requises

Les hôtes IPv6 doivent au moins être configurés avec les adresses suivantes (automatiquement ou manuellement) :

  • Une adresse Link-Local pour chaque interface

  • L’adresse de boucle avec retour

  • Les adresses de multidiffusion de tous les nœuds

  • Une adresse de multidiffusion de nœud sollicité pour chaque adresse de monodiffusion ou Anycast

Les routeurs IPv6 doivent au moins être configurés avec les adresses suivantes (automatiquement ou manuellement) :

  • Les adresses d’hôte requises

  • Les adresses Anycast du routeur de sous-réseau pour toutes les interfaces pour lesquelles il est configuré pour agir en tant que routeur

  • Les adresses de multidiffusion de tous les routeurs

Préfixes de l’adresse IPv6

Un préfixe d’adresse IPv6, au format ipv6-prefix/prefix-length, peut être utilisé pour représenter les blocs contigus de bit de l’ensemble de l’espace d’adressage. Le préfixe IPv6 doit être sous la forme documentée dans la RFC 2373, où l’adresse est spécifiée en format hexadécimal en utilisant des valeurs de 16 bits entre les deux-points. La longueur du préfixe est une valeur décimale qui indique le nombre de bits contigus de poids fort de l’adresse qui composent le préfixe (la partie réseau de l’adresse). Par exemple, 2001:0DB8:8086:6502::/32 est un préfixe IPv6 valide.

Le préfixe IPv6 identifie le type d’adresse IPv6. Le tableau suivant affiche les préfixes pour chaque type d’adresse IPv6.

Tableau 5. Préfixes de type d'adresse IPv6

Type d’adresse

Préfixe binaire

Notation IPv6

Non défini

000...0 (128 bits)

::/128

Boucle avec retour

000...1 (128 bits)

::1/128

Multicast (multidiffusion)

11111111

FF00::/8

Lien local (monodiffusion)

1111111010

FE80::/10

Site local (monodiffusion)

1111111111

FEC0::/10

Global (monodiffusion)

Toutes les autres adresses.

Anycast

Tiré de l’espace d’adressage de monodiffusion.

Protocoles et applications

Le tableau suivant répertorie les valeurs littérales du protocole et les numéros de port; l’un ou l’autre peut être saisi dans les commandes ASA.

Tableau 6. Valeurs littérales du protocole

Littéral

Valeur

Description

ah

51

En-tête d’authentification pour IPv6, RFC 1826.

eigrp

88

Protocole de routage de passerelle intérieure amélioré.

esp

50

Charge utile de sécurité encapsulée pour IPv6, RFC 1827.

gre

47

Encapsulation générale du routeur.

ICMP

1

Internet Control Message Protocol, RFC 792.

icmp6

58

Internet Control Message Protocol pour IPv6, RFC 2463.

igmp

2

Internet Group Management Protocol, RFC 1112.

igrp

9

Protocole de routage de passerelle intérieure.

ip

0

Protocole Internet.

ipinip

4

Encapsulation IP-en-IP.

IPsec

50

Sécurité IP. La saisie du littéral de protocole ipsec équivaut à la saisie du littéral de protocole esp.

nos

94

Système d’exploitation réseau (NetWare de Novell).

ospf

89

Protocole de routage Open Shortest Path First, RFC 1247.

pcp

108

Protocole de compression de charge utile.

pim

103

Protocol Independent Multicast.

pptp

47

Protocole Point-to-Point Tunneling. La saisie du littéral de protocole pptp équivaut à la saisie du littéral de protocole gre.

snp

109

Protocole de réseau Sitara.

TCP

6

Protocole de commande de transmission, RFC 793.

UDP

17

Protocole de datagramme d’utilisateur, RFC 768.

Vous pouvez consulter les numéros de protocole en ligne sur le site Web de l’IANA :

http://www.iana.org/assignments/protocol-numbers

Ports TCP et UDP

Le tableau suivant répertorie les valeurs littérales et les numéros de port; l’un ou l’autre peut être saisi dans les commandes ASA. Consultez les avertissements suivants :

  • L’ASA utilise le port 1521 pour SQL*Net. Il s’agit du port par défaut utilisé par Oracle pour SQL*Net. Cette valeur n’est toutefois pas conforme aux attributions de ports de l’IANA.

  • L’ASA écoute RADIUS sur les ports 1645 et 1646. Si votre serveur RADIUS utilise les ports standard 1812 et 1813, vous pouvez configurer l’ASA pour qu’il écoute ces ports à l’aide des commandes authentication-port et accounting-port.

  • Pour attribuer un port pour l’accès DNS, utilisez la valeur littérale domain, et non dns. Si vous utilisez dns, l’ASA suppose que vous souhaitez utiliser la valeur littérale dnsix.

Vous pouvez consulter les numéros de port en ligne sur le site Web de l’IANA :

http://www.iana.org/assignments/port-numbers

Tableau 7. Valeurs littérales des ports

Littéral

TCP ou UDP?

Valeur

Description

aol

TCP

5190

Amérique en ligne

bgp

TCP

179

Protocole de passerelle frontière, RFC 1163

biff

UDP

512

Utilisé par le système de messagerie pour informer les utilisateurs de la réception d’un nouveau message

bootpc

UDP

68

Client du protocole de démarrage

bootps

UDP

67

Serveur du protocole de démarrage

chargen

TCP

19

Générateur de caractères

cifs

TCP, UDP

3020

Protocole CIFS

citrix-ica

TCP

1494

Protocole Citrix Independent Computing Architecture (ICA)

CMD

TCP

514

Similaire à exec, sauf que cmd dispose d’une authentification automatique

ctiqbe

TCP

2748

Encodage rapide de tampon de l’interface de téléphonie de l’ordinateur

daytime

TCP

13

Heure du jour, RFC 867

supprimer

TCP, UDP

9

Supprimer

dnsix

UDP

195

Redirecteur d’audit du module de gestion des sessions DNSIX

domaine

TCP, UDP

53

DNS

echo

TCP, UDP

7

Écho

exec

TCP

512

Exécution du processus à distance

finger

TCP

79

Finger

ftp

TCP

21

Protocole de transfert de fichier (port de contrôle)

données-ftp

TCP

20

Protocole de transfert de fichier (port de données)

gopher

TCP

70

Gopher

h323

TCP

1720

Signalisation d’appel H.323

nom d’hôte

TCP

101

Serveur de noms d’hôte NIC

http

TCP, UDP

80

HTTP Internet

https

TCP

443

HTTP sur SSL

ident

TCP

113

Service d’authentification Ident

imap4

TCP

143

Protocole IMAP (Internet Message Access Protocol), version 4

irc

TCP

194

Protocole de discussion IRC (Internet Relay Chat)

isakmp

UDP

500

protocole ISAKMP (Internet Security Association and Key Management Protocol)

kerberos

TCP, UDP

750

Kerberos

klogin

TCP

543

KLOGIN

kshell

TCP

544

Korn Shell

ldap

TCP

389

Protocole Lightweight Directory Access Protocol

ldaps

TCP

636

Protocole Lightweight Directory Access Protocol (SSL)

connexion

TCP

513

Connexion à distance

lotusnotes

TCP

1352

Lotus Notes IBM

lpd

TCP

515

Démon d’impression en ligne – spouleur d’impression

mobile-ip

UDP

434

Agent IP mobile

nameserver

UDP

42

Serveur de noms d’hôte

netbios-dgm

UDP

138

Service de datagrammes NetBIOS

netbios-ns

UDP

137

Service de noms NetBIOS

netbios-ssn

TCP

139

Service de sessions NetBIOS

nfs

TCP, UDP

2049

Système de fichiers réseau – Sun Microsystems

nntp

TCP

119

Protocole de transfert des informations du réseau

ntp

UDP

123

Protocole de synchronisation réseau

pcanywhere-data

TCP

5631

Données pcAnywhere

pcanywhere-status

UDP

5632

État pcAnywhere

pim-auto-rp

TCP, UDP

496

PIM (Protocole Independent Multicast), inondation de chemin inverse, mode dense

pop2

TCP

109

Protocole du bureau de poste – Version 2

pop3

TCP

110

Protocole du bureau de poste – Version 3

pptp

TCP

1723

Protocole Point-to-Point Tunneling

radius

UDP

1645

Service d’usager commuté à authentification distante

radius-acct

UDP

1646

Service d’usager commuté à authentification distante (comptabilité)

protocole RIP

UDP

520

Protocole d'information de routage

rsh

TCP

514

Shell distant

rtsp

TCP

554

Protocole de diffusion en flux continu en temps réel

secureid-udp

UDP

5510

SecureID sur UDP

sip

TCP, UDP

5060

Protocole d'initiation de session (SIP)

smtp

TCP

25

Protocole de transport de messagerie simple

snmp

UDP

161

Protocole SNMP (gestion de réseau simple)

snmptrap

UDP

162

Protocole simple de gestion de réseau – Interruption

sqlnet

TCP

1521

Réseau SQL (Structured Query Language)

ssh

TCP

22

Protocole SSH (Secure Shell)

sunrpc

TCP, UDP

111

Appel de procédure à distance Sun

syslog

UDP

514

System Log (journal du système)

tacacs

TCP, UDP

49

Système de contrôle d’accès du contrôleur d’accès du terminal Plus

talk

TCP, UDP

517

Talk

telnet

TCP

23

Telnet RFC 854

tftp

UDP

69

protocole TFTP (Trivial File Transfer Protocol)

de temps

UDP

37

Durée

uucp

TCP

540

Programme de copie UNIX à UNIX

vxlan

UDP

4789

Réseau local extensible virtuel (VXLAN)

who

UDP

513

Qui

Whois

TCP

43

Qui est

www

TCP, UDP

80

Internet

xdmcp

UDP

177

Protocole de contrôle du gestionnaire d’affichage X

Ports et protocoles locaux

Le tableau suivant répertorie les protocoles, les ports TCP et les ports UDP que l’ASA peut ouvrir pour traiter le trafic destiné à l’ASA. À moins que vous activiez les fonctionnalités et les services énumérés dans ce tableau, l’ASA n’ouvre aucun protocole local ni port TCP ou UDP. Vous devez configurer une fonctionnalité ou un service pour que l’ASA ouvre le protocole d’écoute ou le port par défaut. Dans de nombreux cas, vous pouvez configurer des ports autres que le port par défaut lorsque vous activez une fonctionnalité ou un service.

Tableau 8. Protocoles et ports ouverts par les fonctionnalités et services

Fonctionnalité ou service

Protocole

Numéro de port

Commentaires

DHCP (protocole de configuration dynamique des hôtes)

UDP

67,68

—

Contrôle du basculement

105

s.o.

—

HTTP

TCP

80

—

HTTPS

TCP

443

—

ICMP

1

S.O.

—

IGMP

2

S. O.

Protocole ouvert uniquement sur l’adresse IP de destination 224.0.0.1

ISAKMP/IKE

UDP

500

Configurable.

IPsec (ESP)

50

S. O.

—

IPsec sur UDP (NAT-T)

UDP

4500

—

IPsec sur TCP (CTCP)

TCP

—

Aucun port par défaut n’est utilisé. Vous devez spécifier le numéro de port lors de la configuration d’IPsec sur TCP.

NTP;

UDP

123

—

OSPF

89

s.o.

Protocole ouvert uniquement sur les adresses IP de destination 224.0.0.5 et 224.0.0.6

Protocole PIM

103

s.o.

Protocole ouvert uniquement sur l’adresse IP de destination 224.0.0.13

RIP

UDP

520

—

Protocole RIPv2

UDP

520

Port ouvert uniquement sur l’adresse IP de destination 224.0.0.9

SNMP

UDP

161

Configurable.

SSH

TCP

22

—

Mise à jour de l’état

8 (non sécurisé) 9 (sécurisé)

S. O.

—

Telnet

TCP

23

—

Équilibrage de la charge VPN

UDP

9023

Configurable.

Mandataire d’authentification de l’utilisateur individuel pour le VPN

UDP

1645, 1646

Port accessible uniquement sur le tunnel VPN.

Types ICMP

Le tableau suivant répertorie les numéros et les noms de type ICMP que vous pouvez saisir dans les commandes ASA.

Tableau 9. Types ICMP

Numéro ICMP

Nom ICMP

0

echo-reply

3

unreachable

4

source-quench

5

redirect

6

alternate-address

8

echo

9

router-advertisement

10

router-solicitation

11

time-exceeded

12

parameter-problem

13

timestamp-request

14

timestamp-reply

15

information-request

16

information-reply

17

mask-request

18

mask-reply

30

traceroute

31

conversion-error

32

mobile-redirect
