製品概要

スイッチのモデル

ここでは、使用可能なスイッチのモデルについて詳しく説明します。

Catalyst 9404R スイッチ

Catalyst 9404R スイッチは 4 スロットモジュラ型シャーシです。2 つの冗長スーパーバイザ モジュール スロット、最大 96 個の前面パネルポートを提供する 2 つのラインカードスロット、および 1 つの非冗長ファントレイアセンブリを備え、最大 4 個の電源モジュールを設置できます。

Catalyst 9404R スイッチの正面図

次の図は、シャーシの正面図と主なコンポーネントを示しています。

1

シャーシの持ち手

5

ラインカードスロット（1 と 4）

2

電源モジュール

6

シャーシの無線周波数 ID（RFID）

3

ファン トレイ アセンブリ

7

シャーシのモデル番号

4

スーパーバイザ モジュール スロット（2 と 3）

8

システム アース

Catalyst 9404R スイッチの背面図

次の図は、シャーシの背面図と主なコンポーネントを示しています。

1

背面からファン トレイを取り外すためのアクセス

2

ファン トレイの背面パネルのブルー ビーコン LED（常にファン トレイの前面パネルのブルー ビーコンに一致）
表 1. Catalyst 9404R スイッチの機能

特長

説明

製品 ID

シャーシモデル番号（スペアの場合は = を追加）：Cisco Catalyst 9400 シリーズ（4 スロットシャーシ）（C9404R）

シャーシ

水平スロットを 4 個備えています。各スロットの番号は、1（左）から 4（右）の順序です。

スーパーバイザ モジュール

復元力を組み込むために 1+1 スーパーバイザ モジュール冗長性をサポートします。サポートされるモデル番号（スペアの場合は = を追加）：

  • Cisco Catalyst 9400 シリーズ スーパーバイザ 1 モジュール（C9400-SUP-1）

  • Cisco Catalyst 9400 シリーズ スーパーバイザ 1XL モジュール（C9400-SUP-1XL）

  • Cisco Catalyst 9400 シリーズ スーパーバイザ 1XL-Y 25G モジュール （C9400-SUP-1XL-Y）

  • Cisco Catalyst 9400 シリーズ スーパーバイザ 2 モジュール (C9400X-SUP-2)

  • Cisco Catalyst 9400 シリーズ スーパーバイザ 2XL モジュール (C9400X-SUP-2XL)

スーパーバイザ モジュール：

  • スロット番号 2 と 3 にのみ取り付けます。

  • 最小ソフトウェア リリース バージョン要件があります。この情報については、ソフトウェア リリースノートを参照してください。

『Cisco Catalyst 9400 Series Supervisor Module Installation Note』を参照してください

ラインカード

2 枚のライン カードを設置できます。サポートされるモデル番号（スペアの場合は = を追加）：

  • Cisco Catalyst 9400 シリーズ 12 ポート 40G/100G モジュール（C9400-LC-12QC）

  • Cisco Catalyst 9400 シリーズ 24 ポート SFP モジュール（C9400-LC-24S）

  • Cisco Catalyst 9400 シリーズ 24 ポート SFP/SFP+ モジュール（C9400-LC-24XS）

  • Cisco Catalyst 9400 シリーズ 24 ポート 10G/25G モジュール（C9400-LC-24XY）

  • Cisco Catalyst 9400 シリーズ 48 ポート ギガビット イーサネット UPOE+ 10/100/1000 モジュール（C9400-LC-48H）

  • Cisco Catalyst 9400 シリーズ 48 ポート UPOE+ 100 Mbps/1G/2.5G/5G マルチギガビットモジュール（C9400-LC-48HN）

  • Cisco Catalyst 9400 シリーズ 48 ポート UPOE+ 100 Mbps/1G/2.5G/5G/10G マルチギガビットモジュール（C9400-LC-48HX）

  • Cisco Catalyst 9400 シリーズ 48 ポート ギガビット イーサネット POE/POE+ モジュール（C9400-LC-48P）

  • Cisco Catalyst 9400 シリーズ 48 ポート SFP モジュール（C9400-LC-48S）

  • Cisco Catalyst 9400 シリーズ 48 ポート 10/100/1000 モジュール（C9400-LC-48T）

  • Cisco Catalyst 9400 シリーズ 48 ポート 100 Mbps/1G/2.5G/5G/10G マルチギガビットモジュール（C9400-LC-48TX）

  • Cisco Catalyst 9400 シリーズ 48 ポート UPOE 10/100/1000 モジュール（C9400-LC-48U）

  • Cisco Catalyst 9400 シリーズ 48 ポート UPOE マルチギガビット モジュール（C9400-LC-48UX）

  • Cisco Catalyst 9400 シリーズ 48 ポート SFP/SFP+ モジュール（C9400-LC-48XS）

『Cisco Catalyst 9400 Series Line Card Installation Note』を参照してください。

ファン トレイ アセンブリ

スイッチは、前面と背面で修理可能かつホットスワップ可能な、8 個のファンを備えた単一のファン トレイをサポートします。

サポートされるモデル番号（スペアの場合は = を追加）：C9404-FAN

ファン トレイ アセンブリの概要 およびファン トレイの LED を参照してください。

電源ユニット

シャーシは、最大 4 基の現場交換可能な AC 入力および DC 入力電源モジュールをサポートします。サポートされるモデル番号（スペアの場合は = を追加）：

  • C9400-PWR-2100AC

  • C9400-PWR-3200AC

  • C9400-PWR-3200ACT

  • C9400-PWR-3200DC

電源モジュールの概要 および電源 LED を参照してください。

バックプレーン

C9400-SUP-1 使用時のバックプレーン帯域幅は、80 Gbps です。

C9400-SUP-1XL、C9400-SUP-1XL-Y、および C9400X-SUP-2 使用時のバックプレーン帯域幅は、ペイロード モジュール スロットごとに 240 Gbps です。

C9400X-SUP-2XL 使用時のバックプレーン帯域幅は、ペイロード モジュール スロットごとに 480 Gbps です。

RFID タグ

前面に向いたパッシブ RFID タグを内蔵しています（取り外し不可）。このタグは超高周波（UHF）RFID 技術を使用しているため、互換性のあるソフトウェアを搭載した RFID リーダーが必要です。詳細については、『Radio Frequency Identification (RFID) on Cisco Catalyst 9000 Family Switches』[英語] を参照してください。

Catalyst 9407R スイッチ

Catalyst 9407R スイッチは 7 スロットモジュラ型シャーシであり、2 つの冗長スーパーバイザ モジュール スロット、最大 240 個の前面パネルポートを持つ 5 つのラインカードスロット、1 つの非冗長ファントレイアセンブリ、および最大 8 個の電源モジュールに対応する設備が備えられています。

Catalyst 9407R スイッチの正面図

次の図は、シャーシの正面図と主なコンポーネントを示しています。

1

シャーシの持ち手

5

スーパーバイザ モジュール スロット（3 と 4）

2

電源モジュール

6

シャーシの無線周波数 ID（RFID）

3

ラインカードスロット（1、2、5、6、および 7）

7

システム アース

4

ファン トレイ アセンブリ

8

シャーシのモデル番号

Catalyst 9407R スイッチの背面図

次の図は、シャーシの背面図と主なコンポーネントを示しています。

1

背面からファン トレイを取り外すためのアクセス

2

ファン トレイの背面パネルのブルー ビーコン LED（常にファン トレイの前面パネルのブルー ビーコンに一致）
表 2. Catalyst 9407R スイッチの機能

特長

説明

製品 ID

シャーシモデル番号（スペアの場合は = を追加）：Cisco Catalyst 9400 シリーズ（7 スロット シャーシ）（C9407R）

シャーシ

水平スロットが 7 つあります。各スロットの番号は、1（上）から 7（下）の順序です。

スーパーバイザ モジュール

復元力を組み込むために 1+1 スーパーバイザ モジュール冗長性をサポートします。サポートされるモデル番号（スペアの場合は = を追加）：

  • Cisco Catalyst 9400 シリーズ スーパーバイザ 1 モジュール（C9400-SUP-1）

  • Cisco Catalyst 9400 シリーズ スーパーバイザ 1XL モジュール（C9400-SUP-1XL）

  • Cisco Catalyst 9400 シリーズ スーパーバイザ 1XL-Y 25G モジュール （C9400-SUP-1XL-Y）

  • Cisco Catalyst 9400 シリーズ スーパーバイザ 2 モジュール (C9400X-SUP-2)

  • Cisco Catalyst 9400 シリーズ スーパーバイザ 2XL モジュール (C9400X-SUP-2XL)

スーパーバイザ モジュール：

  • スロット番号 3 と 4 にのみ取り付けます。

  • 最小ソフトウェア リリース バージョン要件があります。この情報については、ソフトウェア リリースノートを参照してください。

『Cisco Catalyst 9400 Series Supervisor Module Installation Note』を参照してください

ラインカード

5 つのライン カードに対応します。サポートされるモデル番号（スペアの場合は = を追加）：

  • Cisco Catalyst 9400 シリーズ 12 ポート 40G/100G モジュール（C9400-LC-12QC）

  • Cisco Catalyst 9400 シリーズ 24 ポート SFP モジュール（C9400-LC-24S）

  • Cisco Catalyst 9400 シリーズ 24 ポート SFP/SFP+ モジュール（C9400-LC-24XS）

  • Cisco Catalyst 9400 シリーズ 24 ポート 10G/25G モジュール（C9400-LC-24XY）

  • Cisco Catalyst 9400 シリーズ 48 ポート ギガビット イーサネット UPOE+ 10/100/1000 モジュール（C9400-LC-48H）

  • Cisco Catalyst 9400 シリーズ 48 ポート UPOE+ 100 Mbps/1G/2.5G/5G マルチギガビットモジュール（C9400-LC-48HN）

  • Cisco Catalyst 9400 シリーズ 48 ポート UPOE+ 100 Mbps/1G/2.5G/5G/10G マルチギガビットモジュール（C9400-LC-48HX）

  • Cisco Catalyst 9400 シリーズ 48 ポート ギガビット イーサネット POE/POE+ モジュール（C9400-LC-48P）

  • Cisco Catalyst 9400 シリーズ 48 ポート SFP モジュール（C9400-LC-48S）

  • Cisco Catalyst 9400 シリーズ 48 ポート 10/100/1000 モジュール（C9400-LC-48T）

  • Cisco Catalyst 9400 シリーズ 48 ポート 100 Mbps/1G/2.5G/5G/10G マルチギガビットモジュール（C9400-LC-48TX）

  • Cisco Catalyst 9400 シリーズ 48 ポート UPOE 10/100/1000 モジュール（C9400-LC-48U）

  • Cisco Catalyst 9400 シリーズ 48 ポート UPOE マルチギガビット モジュール（C9400-LC-48UX）

  • Cisco Catalyst 9400 シリーズ 48 ポート SFP/SFP+ モジュール（C9400-LC-48XS）

『Cisco Catalyst 9400 Series Line Card Installation Note』を参照してください。

ファン トレイ アセンブリ

スイッチは、前面と背面で修理可能かつホットスワップ可能な、12 個のファンを備えた単一のファン トレイをサポートします。

サポートされるモデル番号（スペアの場合は = を追加）：C9407-FAN

ファン トレイ アセンブリの概要 およびファン トレイの LED を参照してください。

電源ユニット

シャーシは、最大 8 基の現場交換可能な AC 入力および DC 入力電源モジュールをサポートします。サポートされるモデル番号（スペアの場合は = を追加）：

  • C9400-PWR-2100AC

  • C9400-PWR-3200AC

  • C9400-PWR-3200ACT

  • C9400-PWR-3200DC

電源モジュールの概要 および電源 LED を参照してください。

バックプレーン

C9400-SUP-1 使用時のバックプレーン帯域幅は、80 Gbps です。

C9400-SUP-1XL および C9400-SUP-1XL-Y 使用時のバックプレーン帯域幅は、ペイロード モジュール スロットごとに 120 Gbps です。

C9400X-SUP-2 使用時のバックプレーン帯域幅は、ペイロード モジュール スロットごとに 240 Gbps です。

C9400X-SUP-2XL 使用時のバックプレーン帯域幅は、ペイロード モジュール スロットごとに 480 Gbps です。

RFID タグ

前面に向いたパッシブ RFID タグを内蔵しています（取り外し不可）。このタグは超高周波（UHF）RFID 技術を使用しているため、互換性のあるソフトウェアを搭載した RFID リーダーが必要です。詳細については、『Radio Frequency Identification (RFID) on Cisco Catalyst 9000 Family Switches』[英語] を参照してください。

Catalyst 9410R スイッチ

Catalyst 9410R スイッチは 10 スロットモジュラ型シャーシであり、2 つの冗長スーパーバイザ モジュール スロット、最大 384 個の 1 ギガビットイーサネット前面パネルポートを持つ 8 つのラインカードスロット、1 つの非冗長ファントレイアセンブリ、および最大 8 個の電源モジュールに対応する設備が備えられています。

Catalyst 9410R スイッチの正面図

次の図は、シャーシの正面図と主なコンポーネントを示しています。

1

シャーシの持ち手

5

スーパーバイザ モジュール スロット（5 と 6）

2

電源モジュール

6

シャーシの無線周波数 ID（RFID）

3

ラインカードスロット（1、2、3、4、7、8、9、10）

7

システム アース

4

ファン トレイ アセンブリ

8

シャーシのモデル番号

Catalyst 9410R スイッチの背面図

次の図は、シャーシの背面図と主なコンポーネントを示しています。

1

背面からファン トレイを取り外すためのアクセス

2

ファン トレイの背面のブルー ビーコン LED（常にファン トレイの前面のブルー ビーコンに一致）
表 3. Catalyst 9410R スイッチの機能

特長

説明

製品 ID

シャーシモデル番号（スペアの場合は = を追加）：Cisco Catalyst 9400 シリーズ（10 スロット シャーシ）（C9410R）

シャーシ

水平スロットが 10 個あります。各スロットの番号は、1（上）から 10（下）の順序です。

スーパーバイザ モジュール

復元力を組み込むために 1+1 スーパーバイザ モジュール冗長性をサポートします。サポートされるモデル番号（スペアの場合は = を追加）：

  • Cisco Catalyst 9400 シリーズ スーパーバイザ 1 モジュール（C9400-SUP-1）

  • Cisco Catalyst 9400 シリーズ スーパーバイザ 1XL モジュール（C9400-SUP-1XL）

  • Cisco Catalyst 9400 シリーズ スーパーバイザ 1XL-Y 25G モジュール （C9400-SUP-1XL-Y）

  • Cisco Catalyst 9400 シリーズ スーパーバイザ 2 モジュール (C9400X-SUP-2)

  • Cisco Catalyst 9400 シリーズ スーパーバイザ 2XL モジュール (C9400X-SUP-2XL)

スーパーバイザ モジュール：

  • スロット番号 5 と 6 にのみ取り付けます。

  • 最小ソフトウェア リリース バージョン要件があります。この情報については、ソフトウェア リリースノートを参照してください。

『Cisco Catalyst 9400 Series Supervisor Module Installation Note』を参照してください

ラインカード

8 つのライン カードに対応します。サポートされるモデル番号（スペアの場合は = を追加）：

  • Cisco Catalyst 9400 シリーズ 12 ポート 40G/100G モジュール（C9400-LC-12QC）

  • Cisco Catalyst 9400 シリーズ 24 ポート SFP モジュール（C9400-LC-24S）

  • Cisco Catalyst 9400 シリーズ 24 ポート SFP/SFP+ モジュール（C9400-LC-24XS）

  • Cisco Catalyst 9400 シリーズ 24 ポート 10G/25G モジュール（C9400-LC-24XY）

  • Cisco Catalyst 9400 シリーズ 48 ポート ギガビット イーサネット UPOE+ 10/100/1000 モジュール（C9400-LC-48H）

  • Cisco Catalyst 9400 シリーズ 48 ポート UPOE+ 100 Mbps/1G/2.5G/5G マルチギガビットモジュール（C9400-LC-48HN）

  • Cisco Catalyst 9400 シリーズ 48 ポート UPOE+ 100 Mbps/1G/2.5G/5G/10G マルチギガビットモジュール（C9400-LC-48HX）

  • Cisco Catalyst 9400 シリーズ 48 ポート ギガビット イーサネット POE/POE+ モジュール（C9400-LC-48P）

  • Cisco Catalyst 9400 シリーズ 48 ポート SFP モジュール（C9400-LC-48S）

  • Cisco Catalyst 9400 シリーズ 48 ポート 10/100/1000 モジュール（C9400-LC-48T）

  • Cisco Catalyst 9400 シリーズ 48 ポート 100 Mbps/1G/2.5G/5G/10G マルチギガビットモジュール（C9400-LC-48TX）

  • Cisco Catalyst 9400 シリーズ 48 ポート UPOE 10/100/1000 モジュール（C9400-LC-48U）

  • Cisco Catalyst 9400 シリーズ 48 ポート UPOE マルチギガビット モジュール（C9400-LC-48UX）

  • Cisco Catalyst 9400 シリーズ 48 ポート SFP/SFP+ モジュール（C9400-LC-48XS）

『Cisco Catalyst 9400 Series Line Card Installation Note』を参照してください。

ファン トレイ アセンブリ

スイッチは、前面と背面で修理可能かつホットスワップ可能な、16 個のファンを備えた単一のファン トレイをサポートします。

サポートされるモデル番号（スペアの場合は = を追加）：C9410-FAN

ファン トレイ アセンブリの概要 およびファン トレイの LED を参照してください。

電源ユニット

シャーシは、最大 8 基の現場交換可能な AC 入力および DC 入力電源モジュールをサポートします。サポートされるモデル番号（スペアの場合は = を追加）：

  • C9400-PWR-2100AC

  • C9400-PWR-3200AC

  • C9400-PWR-3200ACT

  • C9400-PWR-3200DC

電源モジュールの概要 および電源 LED を参照してください。

バックプレーン

C9400-SUP-1、C9400-SUP-1XL、および C9400-SUP-1XL-Y 使用時のバックプレーン帯域幅は、ペイロード モジュール スロットごとに 80 Gbps です。

C9400X-SUP-2 使用時のバックプレーン帯域幅は、ペイロード モジュール スロットごとに 240 Gbps です。

C9400X-SUP-2XL 使用時のバックプレーン帯域幅は、ペイロード モジュール スロットごとに 480 Gbps です。

RFID タグ

前面に向いたパッシブ RFID タグを内蔵しています（取り外し不可）。このタグは超高周波（UHF）RFID 技術を使用しているため、互換性のあるソフトウェアを搭載した RFID リーダーが必要です。詳細については、『Radio Frequency Identification (RFID) on Cisco Catalyst 9000 Family Switches』[英語] を参照してください。

ファン トレイ アセンブリ

ここでは、ファントレイアセンブリについて詳しく説明します。

ファン トレイ アセンブリの概要


警告

ステートメント 1073 - ユーザが保守可能な部品なし

内部に保守可能な部品はありません。感電の危険を避けるため、開かないでください。

Cisco Catalyst 9400 シリーズ ファン トレイ アセンブリ：

  • ファン トレイ、およびファン トレイに接続されているアダプタで構成されています。シャーシ全体を冷却し、環境モニタとインターフェイスして、条件がしきい値を超えるとアラームを生成します。

  • 挿入されたカード間でエアー フローのバランスを取るために、左右のエアー フローを備えています。シャーシの正面から見ると、エアー フローの方向は右から左です。

  • 前面と背面からの取り付けおよび取り外しが可能です。

  • 前面に向いたパッシブ RFID タグを内蔵しています（取り外し不可）。このタグは超高周波（UHF）RFID 技術を使用しているため、互換性のあるソフトウェアを搭載した RFID リーダーが必要です。詳細については、『Radio Frequency Identification (RFID) on Cisco Catalyst 9000 Family Switches』[英語] を参照してください。

    シャーシ固有です。（スペアの場合、モデル番号に = を追加します）

    • Catalyst 9404R スイッチの場合、モデル番号 C9404-FAN。

      本モデルは 8 個のファンを備えています（各列 4 個の 2 列）。100% のファン スロットルで最小エアー フロー 640 CFM（平方フィート/分）をサポートします。

    • Catalyst 9407R スイッチの場合、モデル番号 C9407-FAN。

      このモデルには 12 個の個別ファンがあります（3 行）。100% のファン スロットルで最小エアー フロー 960 CFM（平方フィート/分）をサポートします。

    • Catalyst 9410R スイッチの場合、モデル番号 C9410-FAN。

      このモデルには 16 個の個別ファンがあります（4 行）。100% のファン スロットルで最小エアー フロー 1190 CFM をサポートします。

次の図は、C9407-FAN と主要なコンポーネントを示しています。C9410-FAN には同じ機能に加えて、4 番目のファンの行があります。C9404-FAN も同じ機能を持ちますが、ファンは 2 列です。

図 1. ファン トレイ アセンブリ

1

ファン トレイ前面の非脱落型ネジ。

5

前面ファン トレイ ハンドル。

2

ファン トレイ背面の非脱落型ネジ。

6

背面ファン トレイ ハンドル

3

前面パネルの LED。（背面ブルー ビーコン LED はこの図には表示されていません）

7

ファン トレイ アダプタ

4

ファン トレイ RFID

-

-

動作


注意

ファン トレイ アセンブリが取り外されているか、適切に機能していない場合は、システムを動作させないでください。過熱状態は、重大な機器の損傷や予定外のシステム シャットダウンの原因になる可能性があります。

周囲の状態に応じて、システムは温度および圧力に合わせてファン速度を最適化し、シャーシが必要とする最低のファン速度と温度を維持します。それに応じて、ファン トレイの内部コントローラは通常モードおよび Network Equipment-Building System モード（NEBS モード）で動作します。

  • 通常モード：コントローラは温度および圧力に合わせてファン速度を最適化します。

  • NEBS モード：エアー フローの障害が大きい設置環境で適切な冷却を維持するために、コントローラはよりアグレッシブに応答します。ファン トレイがこのモードで動作すると、ファン速度が上がるためノイズ レベルが高くなる場合があります。

    ファン トレイが NEBS モードで動作するように手動で設定することもできます。

高可用性

高可用性を確保するために、システムはファンの障害に対して、影響を最小限に抑えるか、または最悪のシナリオの仕様に従って補完および動作することにより対応するように設計されています。

  • 1 つのファンで障害が発生した場合、その列の残りのファンを加速させて補完します。

  • 複数のファンで障害が発生した場合、1 分後にファン トレイ全体がフルスピードで動作します。さらに、ファン トレイを交換する必要があります。個々のファンは現場交換可能ではないため、ファン トレイを交換する必要があります。

  • 温度センサーで障害が発生するか、温度センサーとの通信で障害が発生すると、最悪の動作温度が想定されます。

  • 圧力センサーで障害が発生するか、圧力センサーとの通信で障害が発生すると、最悪の動作圧力が想定されます。

しきい値、アラーム、および異常な音響条件

通常の動作条件で、どの温度アラームもトリガーされていない場合は、ハードウェアがファン速度を制御します。システム温度アラームのいずれかがトリガーされた場合は、ソフトウェアがハードウェアからファン速度の制御を引き継ぎます。詳細については、ソフトウェア コンフィギュレーション ガイドの「System Management」セクションを参照してください。

ファン トレイがフルスピードで動作する場合、ノイズ レベルが上がる可能性があります。次のような状況では、ファン トレイがフルスピードで動作する可能性があります。

  • ファン トレイが正しく取り付けられていない場合

  • NEBS モードで動作している場合

  • 複数のファンに障害が発生している場合

  • STATUS LED が 1 分以上赤のままである場合

  • ハードウェア障害がある場合

  • ソフトウェア ウォッチドッグタイマーがトリガーされた場合

電源モジュール

ここでは、使用可能な電源モジュールについて詳しく説明します。

電源モジュールの概要

使用可能な電源モジュールのモデル番号（スペアの場合はモデル番号に = を追加）：

  • C9400-PWR-2100AC

  • C9400-PWR-3200AC

  • C9400-PWR-3200ACT

  • C9400-PWR-3200DC


（注）

特に明記されていないかぎり、本ドキュメントに記載されている電源情報は、使用可能なすべての電源モジュールに関連します。

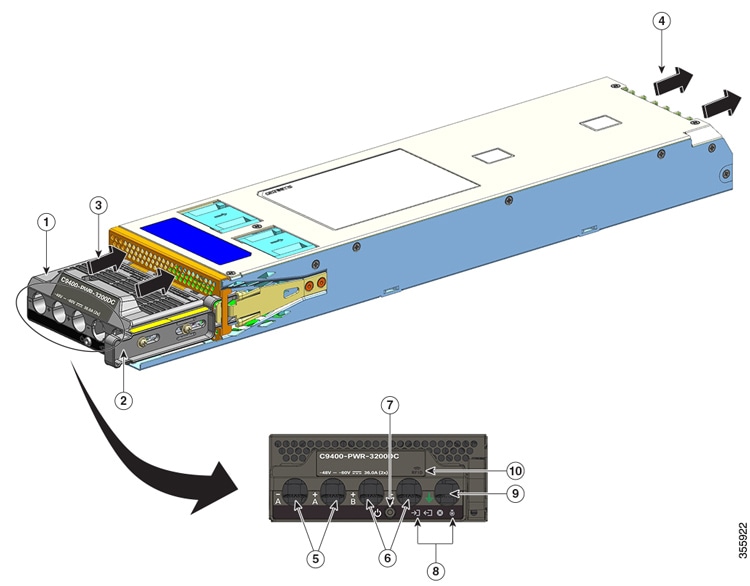

シャーシは、現場交換可能な AC 入力および DC 入力電源モジュールをサポートします。異なるタイプ（AC 入力と DC 入力）および容量のモジュールを取り付ける場合は、必要な条件がすべて満たされていることを確認してください。

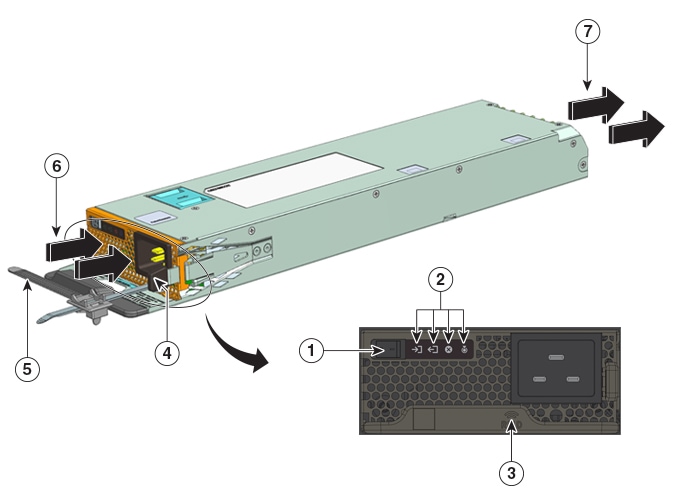

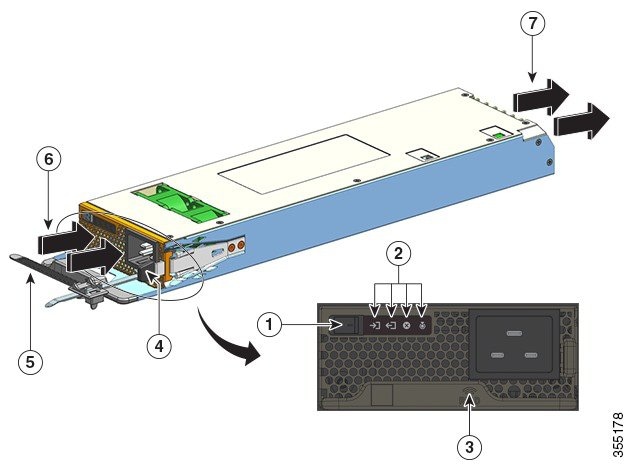

機能：AC 入力電源

  • 次の最小エアーフローによる自己冷却メカニズムを備えています。

    • C9400-PWR-2100AC および C9400-PWR-3200AC：負荷 100% で 7 立方フィート/分（CFM）。

    • ファンが 1 つの C9400-PWR-3200ACT：負荷 100% で 19.87 CFM。

  • 安定化した 55 VDC PoE 準拠のメイン出力と 3.3 VDC スタンバイ出力を提供します。

  • 単相 AC 電源のみをサポートします。すべての AC 電源装置の入力が分離されるため、複数の電源装置間、または同一の電源装置の複数の AC 電源プラグでは、AC 電源の位相が一致しない可能性があります。

  • 誤ってモジュールの（または接続済みの）電源コードを取り外さないよう、モジュールの前面パネルにリリースラッチとコード固定機構を備えています。

  • 冗長と複合のコンフィギュレーション モードをサポートします。単一（冗長でない）または二重（冗長）電源構成は、次の負荷をサポートできます。

    入力電圧（VAC）

    C9400-PWR-3200AC および C9400-PWR-3200ACT からの送出電力（ワット）

    C9400-PWR-2100AC からの送出電力（ワット）

    200 ～ 240 VAC

    3200 W

    2112 W

    100 ～ 120 VAC

    1570 W

    950 W

  • 前面に向いたパッシブ RFID タグを内蔵しています（取り外し不可）。このタグは超高周波（UHF）RFID 技術を使用しているため、互換性のあるソフトウェアを搭載した RFID リーダーが必要です。詳細については、『Radio Frequency Identification (RFID) on Cisco Catalyst 9000 Family Switches』[英語] を参照してください。

図 2. C9400-PWR-3200AC

1

オン/オフ ロッカー スイッチ

5

電源コード保持具

2

LED

6

エアーフローの吸気口

3

電源モジュール RFID

7

エアーフローの排気口

4

リリース ラッチ

-

-
図 3. C9400-PWR-3200ACT

1

オン/オフ ロッカー スイッチ

5

電源コード保持具

2

LED

6

エアーフローの吸気口

3

電源モジュール RFID

7

エアーフローの排気口

4

リリース ラッチ

-

-

機能：DC 入力電源

  • 負荷 100% で 9.5 毎分立方フィート（CFM）の最小エアーフローによる自己冷却メカニズムを備えています。

  • 誤ってモジュールを取り外さないように、モジュールの側面にリリースラッチ機構を備えています。

  • 前面パネルに電源オン/オフ ボタンがあります。2 秒間押してオン/オフを切り替えます。

    電源ボタンをオンまたはオフにすると、メインの 55 VDC 出力がオンまたはオフになります。DC 入力の適用時は常に 3.3 VDC のスタンバイ出力電力を使用できます。

    電源ボタンには次のように 2 つの動作モードがあります。モードを切り替えるには電源ボタンを 10 秒間押します。このとき、位置指定 LED が 3 秒間点滅します。

    • [自動オン（Auto-on）]：このモードでは、DC 入力電源の適用時または復元時に電源モジュールが自動的に起動または再起動します。これは、デフォルトのモードです。

      NEBS に準拠する場合は、電源ボタンを自動オン モードにする必要があります。電源障害が発生した後に電源が復元すると、電源モジュールが自動的に回復します。

    • [保護（Protected）]：このモードでは、DC 電源の出力電圧が 0 の場合、または 3 秒以上切断された場合に、動作を復元するために電源ボタンを 2 秒間押す必要があります。

  • デュアル DC 入力を備えています。

    入力ごとに分離された独立の回路を備えています。-A と +A で一方の DC 入力を形成し、+B と -B でもう一方の DC 入力を形成します。各 DC 入力は、別々の電源から給電するか適切な単一の電源から給電することができます。モジュールは、両方の入力の受信電力として 1 つの動作モードを備えています。両方の入力がアクティブな場合は、安定化した 55 VDC PoE 準拠のメイン出力と 3.3 VDC のスタンバイ出力が供給されます。

  • 逆方向の DC 入力に対する保護機能を備えており、ユニットは完全な定格入力電圧まで逆方向の DC 入力になっても保護されます。

  • 冗長と複合のコンフィギュレーション モードをサポートします。単一（冗長でない）または二重（冗長）電源構成は、次の負荷をサポートできます。

    入力電圧（VDC）

    C9400-PWR-3200DC からの送出電力（ワット）

    40 ～ 72 VDC（拡張範囲は 75 VDC）

    値が上記の範囲内である限り、入力間の電圧差は許容されます。たとえば、一方の DC 入力の入力電圧を 40 VDC とし、他方の DC 入力の入力電圧を 75 VDC とすることができます。

    3200 W

  • 前面に向いたパッシブ RFID タグを内蔵しています（取り外し不可）。このタグは超高周波（UHF）RFID 技術を使用しているため、互換性のあるソフトウェアを搭載した RFID リーダーが必要です。詳細については、『Radio Frequency Identification (RFID) on Cisco Catalyst 9000 Family Switches』[英語] を参照してください。

図 4. C9400-PWR-3200DC

1

端子ブロック

6

DC 入力用スロット（+B および -B）

2

リリース ラッチ

7

電源オン/オフ ボタン

3

エアーフローの吸気口

8

LED

4

エアーフローの排気口

9

アース ケーブル用スロット

5

DC 入力用スロット（-A および +A）

10

電源モジュール RFID

動作

電源供給コネクタは電力を次のように分配します。

モジュール

C9400-PWR-2100AC、C9400-PWR-3200AC、C9400-PWR-3200ACT、C9400-PWR-3200DC

スーパバイザ モジュール（メイン出力）

最大 20 A/55 VDC

ラインカード（メイン出力）

最大 120 A/55 VDC

ファン トレイ、スーパバイザ モジュール、バックプレーン

（スタンバイ出力）

3.3 VDC

電源モード

Cisco Catalyst 9400 シリーズ スイッチは、電源に関して冗長コンフィギュレーション モードと複合コンフィギュレーション モードを提供します。

設置する電源モジュールの数とシステム負荷により、システムが各電源モジュールから取得すると予期される電力レベル、およびその結果として適切であると思われる電源モードが決定されます。電力バジェットの計算（または見積もり）および特定の PoE 構成の電源要件の決定には、Cisco Power Calculator を使用します。

電源モードを設定するには、グローバル コンフィギュレーション モードで power redundancy-mode コマンドを入力します。モードを設定しないと、デフォルトのモードが適用されます。

複合モード

これはデフォルトの電源モードです。

システムは 1 ～ 8 個の電源モジュールで稼働します。システムで使用可能な電力は、シャーシ内のすべての電源モジュールの出力の合計です。使用可能なすべての電源モジュールがアクティブであり、電源を共有していて、最大 100% のキャパシティで稼働できます。


注意
複合モードで動作している場合、いずれかのモジュールに障害が発生すると、動作している残りのすべての電源モジュールが出力を増加させます。出力電力がシステム要件を満たしておらず、power supply autolc shutdown コマンドが無効である場合、稼働中のすべての電源が過負荷になり、過電流によるシャットダウンを引き起こすおそれがあります。その場合、すべてのシステム電力が失われます。

冗長モード

冗長コンフィギュレーションでは、特定の電源モジュールはアクティブまたはスタンバイのいずれかです。

  • アクティブ電源モジュールは電源が入っており、出力電力を供給します。シャーシ内のすべてのアクティブモジュールが、常に負荷を分担しようとします。

  • スタンバイ電源モジュールは電源が入っていますがスリープ状態になっており、必要なときにアクティブに切り替わることができます。スタンバイモードでは、電源モジュールの OUTPUT LED は緑色に点滅します。

高可用性を確保するために、システムは次のように障害に対応するように設計されています。

  • 使用可能なすべての電源モジュールがアクティブである場合、稼働中の電源は継続して電流を均等に分配します。使用可能な電源の負荷は大きくなっていることに注意してください。

  • スタンバイ電源モジュールが使用可能である場合は、負荷を補う電力を供給するために必要な最小限の数の電源モジュールがアクティブに切り替わります。

冗長モードを設定する場合は、N+1 冗長モードまたは N+N 冗長モードに設定できます。

N+1 冗長モード

N はアクティブ電源モジュールの数であり、7 スロットシャーシまたは 10 スロットシャーシでは 1 〜 7 個の電源モジュール、4 スロットシャーシでは 1 〜 3 個の電源モジュールを使用できます。+1 は冗長性のために用意される電源モジュールであり、スタンバイモジュールとして設定する必要があります（グローバル コンフィギュレーション モードで power redundancy-mode コマンドを使用）。

7 スロット/10 スロットシャーシでデフォルトのスタンバイ電源スロットは 8 番です。4 スロットシャーシでデフォルトのスタンバイ電源スロットは 4 番です。別のスロットをスタンバイとして指定するには、グローバル コンフィギュレーション モードで power redundancy-mode コマンドを使用します。

N+N 冗長モード

N 個の電源モジュールがアクティブとして設定され、N 個の電源モジュールがスタンバイとして設定されています。スタンバイ電源モジュールを設定するには、グローバル コンフィギュレーション モードで power redundancy-mode コマンドを使用します。

ソフトウェア設定の詳細（例を含む）については、必要なバージョンのソフトウェア コンフィギュレーション ガイドを参照してください。ガイドで、[コンテンツ（Contents）] → [システム管理（System Management）] → [環境モニタリングおよび電源管理（Power Management）] に移動します。

電源モジュールを設置する際の考慮事項


警告

ステートメント 1028 - 複数の電源

この装置には複数の電源装置接続が存在する場合があります。感電の危険を減らすために、すべての接続を取り外してユニットの電源を切ります。

警告

ステートメント 1073 - ユーザが保守可能な部品なし

内部に保守可能な部品はありません。感電の危険を避けるため、開かないでください。

（注）

同じシャーシ内に容量が異なる電源モジュールを設置できますが、冗長モードではシステム全体の電源を最大効率で利用できません。

電源モジュールを設置する際は、次の条件が満たされていることを確認してください。

AC 入力のみ

AC 入力電源モジュールのみを設置する場合、N+1 冗長モード、N+N 冗長モード、または複合モードのコンテキストでは次の条件を満たす必要があります。

  • 設置するすべての電源モジュールの容量を同じにする必要があります。

    たとえば、設置するすべてのモジュールを C9400-PWR-2100AC または C9400-PWR-3200ACT にするなどです。

  • 設置するすべての電源モジュールで同じ AC 入力電圧が必要です。

    たとえば、すべての電源モジュールに 220 VAC の AC 入力電圧がある、すべての電源モジュールに 110 VAC の AC 入力電圧があるなどです。

AC 入力と DC 入力（N+1 冗長モードまたは複合モード）

AC 入力電源モジュールと DC 入力電源モジュールを組み合わせて設置する場合、N+1 冗長モードまたは複合モードのコンテキストでは次の条件を満たす必要があります。

  • 設置するすべての電源モジュールの容量を同じにする必要があります。

    たとえば、C9400-PWR-3200AC と C9400-PWR-3200DC を、または C9400-PWR-3200ACT と C9400-PWR-3200DC を組み合わせて設置するなどです。

  • 設置するすべての AC 入力電源モジュールで同じ 220 VAC の AC 入力電圧が必要です。

AC 入力と DC 入力（N+N 冗長モード）

AC 入力電源モジュールと DC 入力電源モジュールを組み合わせて設置する場合、N+N 冗長モードのコンテキストでは次の条件を満たす必要があります。

  • アクティブとして設定するすべての電源モジュールのタイプを同じにする必要があり、スタンバイとして設定するすべてのモジュールのタイプを同じにする必要があります（タイプとは AC 入力および DC 入力のことを指します）。

    たとえば、設置するすべてのアクティブ電源モジュールを C9400-PWR-2100AC または C9400-PWR-3200ACT、設置するすべてのスタンバイ電源モジュールを C9400-PWR-3200DC にするなどです。

  • シャーシに設置するすべての AC 入力電源モジュールの容量を同じにし、入力電圧を同じにする必要があります。

    上記の例では、すべてのアクティブ電源モジュールは C9400-PWR-2100AC または C9400-PWR-3200ACT であり、入力電圧は 115 VAC です。

  • 設置するすべての DC 入力電源モジュールをスタンバイとして設定する必要があります。

    上記の例では、設置するすべての C9400-PWR-3200DC モジュールをスタンバイとして設定します。

  • 異なる容量の電源モジュールを取り付ける場合は、容量が高い方のモジュールをスタンバイとして設定する必要があります。

    上記の例では、3200 W モジュールの方が容量が高いため、設置するすべての C9400-PWR-3200DC モジュールをスタンバイとして設定します。


（注）

設置する電源モジュールのタイプ（AC 入力のみ、DC 入力のみ、または両タイプの混在）に関係なく、N+N 冗長モードのコンテキストでは、次のことを確認してください。

  • 他のモードから N+N モードに移行またはスイッチオーバーする場合は、移行期間中に消費電力の計画量を変更しないようにする必要があります。

  • スタンバイの総出力電力をアクティブの総出力電力より大きくする必要があります（スタンバイの総出力電力 > または = アクティブの総出力電力）。これにより、スイッチオーバー時に引き続きシステムの冗長性が確保されることが保証されます。
