AWS での Threat Defense Virtual の展開

この章では、AWS ポータルから Threat Defense Virtual を展開する方法について説明します。

概要

AWS はパブリッククラウド環境です。Threat Defense Virtual は、次のインスタンスタイプの AWS 環境でゲストとして実行されます。

表 2. AWS でサポートされているインスタンス Threat Defense Virtual
インスタンスタイプ	Threat Defense Virtual	vCPU	メモリ（RAM（GB））	vNIC
C6i.xlarge	7.6.0 以降	4	8	4
C6i.2xlarge		8	16	4
C6i.4xlarge		16	32	8
C5.xlarge	6.6.0 以上	4	8	4
C 5.2 xlarge		8	16	4
C5.4xlarge		16	32	8
C4.xlarge	6.6.0 以前	4	7.5	4
C3.xlarge	6.6.0 以前（利用制限あり）	4	7.5	4
c5a.xlarge	7.1.0 以上	4	8	4
c5a.2xlarge		8	16	4
c5a.4xlarge		16	32	8
c5ad.xlarge		4	8	4
c5ad.2xlarge		8	16	4
c5ad.4xlarge		16	32	8
c5d.xlarge		4	8	4
c5d.2xlarge		8	16	4
c5d.4xlarge		16	32	8
c5n.xlarge		4	10.5	4
c5n.2xlarge		8	21	4
c5n.4xlarge		16	42	8
i3en.xlarge		4	32	4
i3en.2xlarge		8	64	4
i3en.3xlarge		12	96	4
inf1.xlarge		4	8	4
inf1.2xlarge		8	16	4
m5.xlarge		4	16	4
m5.2xlarge		8	32	4
m5.4xlarge		16	64	8
m5a.xlarge		4	16	4
m5a.2xlarge		8	32	4
m5a.4xlarge		16	64	8
m5ad.xlarge		4	16	4
m5ad.2xlarge		8	32	4
m5ad.4xlarge		16	64	8
m5d.xlarge		4	16	4
m5d.2xlarge		8	32	4
m5d.4xlarge		16	64	8
m5dn.xlarge		4	16	4
m5dn.2xlarge		8	32	4
m5dn.4xlarge		16	64	8
m5n.xlarge		4	16	4
m5n.2xlarge		8	32	4
m5n.4xlarge		16	64	8
m5zn.xlarge		4	16	4
m5zn.2xlarge		8	32	4
m5zn.3xlarge		12	48	8
r5.xlarge		4	32	4
r5.2xlarge		8	64	4
r5.4xlarge		16	128	8
r5a.xlarge		4	32	4
r5a.2xlarge		8	64	4
r5a.4xlarge		16	128	8
r5ad.xlarge		4	32	4
r5ad.2xlarge		8	64	4
r5ad.4xlarge		16	128	8
r5b.xlarge		4	32	4
r5b.2xlarge		8	64	4
r5b.4xlarge		16	128	8
r5d.xlarge		4	32	4
r5d.2xlarge		8	64	4
r5d.4xlarge		16	128	8
r5dn.xlarge		4	32	4
r5dn.2xlarge		8	64	4
r5dn.4xlarge		16	128	8
r5n.xlarge		4	32	4
r5n.2xlarge		8	64	4
r5n.4xlarge		16	128	8
z1d.xlarge		4	32	4
z1d.2xlarge		8	64	4
z1d.3xlarge		12	96	8

（注）

Threat Defense Virtual では、インスタンスサイズのサイズ変更によるインスタンスタイプの変更はサポートされていません。新規展開でのみ、異なるインスタンスサイズで Threat Defense Virtual を展開できます。

AWS マーケットプレイスにリストされている NGFWv でサポートされている EC2 インスタンスタイプについては、https://aws.amazon.com/marketplace/pp/prodview-p2336sqyya34e#pdp-overview を参照してください。

エンドツーエンドの手順

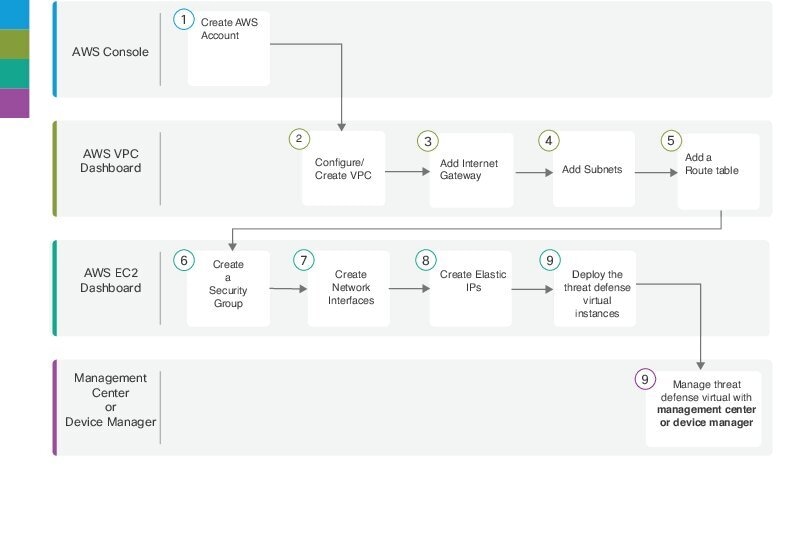

次のフローチャートは、Amazon Web Services（AWS）に Threat Defense Virtual を展開する際のワークフローを示しています。


	ワークスペース	手順
	AWS コンソール	www.amazon.com：AWS コンソールでユーザーアカウントを作成します。
	AWS VPC ダッシュボード	VPC の設定/作成：AWS アカウント専用の VPC を作成および設定します。
	AWS VPC ダッシュボード	インターネットゲートウェイの追加：VPC をインターネットに接続するために、インターネットゲートウェイを追加します。
	AWS VPC ダッシュボード	サブネットの追加：VPC にサブネットを追加します。
	AWS VPC ダッシュボード	ルートテーブルの追加：VPC 用に設定したゲートウェイにルートテーブルを接続します。
	AWS EC2 ダッシュボード	セキュリティグループの作成：許可されるプロトコル、ポート、送信元 IP 範囲を指定するルールを使用して、セキュリティグループを作成します。
	AWS EC2 ダッシュボード	ネットワークインターフェイスの作成：静的 IP アドレスを使用して、Threat Defense Virtual のネットワークインターフェイスを作成します。
	AWS EC2 ダッシュボード	Elastic IP の作成：Elastic IP は、Threat Defense Virtual および他のインスタンスへのリモートアクセスに使用されるパブリック IP 用に予約されます。
	AWS EC2 ダッシュボード	Threat Defense Virtual インスタンスの展開：AWS ポータルから Threat Defense Virtual を展開します。
	Management CenterまたはDevice Manager	Threat Defense Virtual を次のように管理します。 Firepower Management Center を使用した Firepower Threat Defense Virtual の管理 Firepower Device Manager を使用した Firepower Threat Defense Virtual の管理

Secure Firewall Threat Defense Virtual デバイスの管理方法

Secure Firewall Threat Defense Virtual を管理するには、2 つのオプションがあります。

Secure Firewall Management Center

多数のデバイスを管理している場合、または Threat Defense で許可される、より複雑な機能や設定を使用したい場合は、組み込みの Device Manager の代わりに Management Center を使用してデバイスを設定します。

重要

Device Manager と Management Center の両方を使用して Threat Defense デバイスを管理することはできません。いったん Device Manager の統合管理を有効にすると、ローカル管理を無効にして、Management Center を使用するように管理を再設定しない限り、Management Center を使用して Threat Defense デバイスを管理することはできなくなります。一方、Threat Defense デバイスを Management Center に登録すると、Device Manager のオンボード管理サービスは無効になります。

注意	現在、シスコには Device Manager の設定を Management Center に移行するオプションはありません。その逆も同様です。Threat Defense デバイス用に設定する管理のタイプを選択する際は、このことを考慮してください。

Secure Firewall Device Manager

Device Manager は、ほとんどの Threat Defense デバイスに含まれる Web インターフェイスです。これを使用して、小規模ネットワークで最も一般的に使用されるソフトウェアの基本的な機能を構成できます。特に、多数のデバイスを含む大規模なネットワークを制御するためのデバイスマネージャを必要としない、1 台もしくは数台のデバイスを含むネットワークを対象としています。

（注）

Device Manager をサポートしているデバイスのリストについては、Cisco Secure Firewall Threat Defense 互換性ガイドを参照してください。

AWS ソリューションの概要

AWS は、Amazon.com によって提供されるリモートコンピューティングサービスの集合で、Web サービスとも呼ばれており、クラウドコンピューティングプラットフォームを構成します。これらのサービスは、世界の 11 の地理的地域で運用されます。通常、Secure Firewall Management Center Virtual（旧称 Firepower Management Center Virtual）および Threat Defense Virtual を展開する際には、以下の AWS サービスに精通している必要があります。

Amazon Elastic Compute Cloud（EC2）：仮想コンピュータをレンタルして、お客様独自のアプリケーションおよびサービス（ファイアウォールなど）を Amazon のデータセンターで起動および管理できるようにする Web サービス。
Amazon Virtual Private Cloud（VPC）：Amazon パブリッククラウド内の隔離されたプライベートネットワークを設定できるようにする Web サービス。EC2 インスタンスは VPC 内で実行されます。
Amazon Simple Storage Service（S3）：データストレージインフラストラクチャを提供する Web サービス。

AWS でアカウントを作成し、VPC および EC2 コンポーネントを（AWS ウィザードまたは手動設定のいずれかを使用して）設定し、Amazon Machine Image（AMI）インスタンスを選択します。AMI は、インスタンスを起動するために必要なソフトウェア構成を含むテンプレートです。

Note

AMI イメージは AWS 環境の外部ではダウンロードできません。

前提条件

AWS アカウントhttp://aws.amazon.com/ で 1 つ作成できます。
Threat Defense Virtual コンソールにアクセスするには、SSH クライアント（例：Windows の場合は PuTTY、MacOS の場合はターミナル）が必要です。
Cisco スマートアカウント。Cisco Software Central で 1 つ作成できます。https://software.cisco.com/
Threat Defense Virtual へのライセンス付与。

Cisco Secure Firewall Management Center
- Management Center からセキュリティサービスのすべてのライセンス資格を設定します。
- ライセンスの管理方法の詳細については、『Cisco Secure Firewall Management Center Configuration Guide』の「Licensing the System」を参照してください。
Secure Firewall device manager
- Secure Firewall device manager からセキュリティサービスのすべてのパフォーマンス階層型ライセンス資格を設定します。
- ライセンスの管理方法の詳細については、「Threat Defense Virtual のライセンス」を参照してください。
Threat Defense Virtual インターフェイスの要件：
- 管理インターフェイス（2）：1 つは Threat Defense Virtual を Management Center に接続するために使用されます。もう 1 つは内部使用のため予約済みで、通過トラフィックには使用できません。

  、管理インターフェイスの代わりに、必要に応じて、データインターフェイスを Management Center の管理に使用できます。管理インターフェイスはデータインターフェイス管理の前提条件であるため、初期設定でこれを設定する必要があります。データインターフェイスから Management Center へのアクセスは、高可用性の展開ではサポートされません。Management Center へのアクセスに関するデータインターフェイス設定の詳細については、『FTD command reference』の configure network management-data-interface コマンドを参照してください。
- トラフィックインターフェイス（2）：Threat Defense Virtual を内部のホストおよびパブリックネットワークに接続するために使用されます。
通信パス：
- Threat Defense Virtual にアクセスするためのパブリック IP/Elastic IP。

サポートされるソフトウェアプラットフォーム

Threat Defense Virtual Auto Scale ソリューションは、Management Center によって管理される Threat Defense Virtual に適用可能です。ソフトウェアバージョンには依存しません。『Cisco Secure Firewall Threat Defense Compatibility Guide』を参照してください。このガイドには、オペレーティングシステムとホスティング環境の要件を含む、シスコのソフトウェアおよびハードウェアの互換性が記載されています。

『Firewall Management Center Virtual Compatibility Guide』の表には、AWS 上の Management Center Virtual における互換性および仮想ホスティング環境の要件が一覧表示されています。
『Cisco Secure Firewall Threat Defense Virtual Compatibility Guide』の表には、AWS 上の Threat Defense Virtual における互換性および仮想ホスティング環境の要件が一覧表示されています。

Note

AWS Auto Scale ソリューションを導入するためには、AWS 上で Threat Defense Virtual バージョン 6.4 以上を使用する必要があります。メモリベースのスケーリングを使用するには、Management Center バージョン 6.6 以降を実行している必要があります。

注意事項と制約事項

サポートされる機能

仮想プライベートクラウド（VPC）への導入
拡張ネットワーク（SR-IOV）。
Amazon マーケットプレイスからの導入
L3 ネットワークの導入
ルーテッドモード（デフォルト）
ERSPAN を使用するパッシブモード
クラスタリング (バージョン 7.2 以降) 詳細については、『パブリッククラウドにおける Threat Defense Virtual のクラスタリング』を参照してください。
Amazon CloudWatch によって記録されたヘルスモニタリングのメトリクス
ジャンボフレーム
スナップショット (バージョン 7.2 以降)
IPv6

サポートされない機能

複製
トランスペアレントモード、インラインモード、パッシブモード
Transport Layer Security（TLS）サーバーアイデンティティ検出は、AWS での Geneve シングルアームセットアップではサポートされていません。

ライセンシング

シスコスマートライセンスアカウントを使用する BYOL（Bring Your Own License）がサポートされています。

PAYG（Pay As You Go）ライセンス。顧客がシスコスマートライセンシングを購入せずに Threat Defense Virtual を実行できる従量制課金モデル。登録された PAYG Threat Defense Virtual デバイスでは、ライセンス供与されたすべての機能（マルウェア、脅威、URL フィルタリング、VPN など）が有効になっています。これらのライセンス機能には、登録済みの Management Center でアクティブとして自動的にフラグが付けられます。ライセンス供与された機能は、Management Center から編集または変更することはできません（バージョン 6.5 以上）。

Note

PAYG ライセンスは、Device Manager モードで展開されている Threat Defense Virtual デバイスではサポートされていません。

Threat Defense Virtual デバイスのライセンス取得のガイドラインについては、『Firewall Management Center Administration Guide』の「Licenses」の章を参照してください。

Threat Defense Virtual スマートライセンスのパフォーマンス階層

Threat Defense Virtual のバージョン 7.0.0 リリース以降では、Threat Defense Virtual は導入要件に基づいて異なるスループットレベルと VPN 接続制限を提供するパフォーマンス階層型ライセンスをサポートしています。

Table 3. Threat Defense Virtual 権限付与に基づくライセンス機能の制限
パフォーマンス階層	デバイス仕様（コア/RAM）	レート制限	RA VPN セッション制限
FTDv5	4 コア/8 GB	100 Mbps	50
FTDv10	4 コア/8 GB	1 Gbps	250
FTDv20	4 コア/8 GB	3Gbps	250
FTDv30	8 コア/16 GB	5 Gbps	250
FTDv50	12 コア/24 GB	10 Gbps	750
FTDv100	16 コア/34 GB	16 Gbps	10,000

パフォーマンスの最適化

Threat Defense Virtual の最高のパフォーマンスを実現するために、VM とホストの両方を調整することができます。詳細については、「AWS での仮想化の調整と最適化」を参照してください。

Receive Side Scaling：Threat Defense Virtual は Receive Side Scaling（RSS）をサポートしています。これは、ネットワークアダプタによって複数のプロセッサコアにネットワーク受信トラフィックを分散するために使用されるテクノロジーです。バージョン 7.0 以降でサポートされています。詳細については、「Receive Side Scaling（RSS）用の複数の RX キュー」を参照してください。

Threat Defense Virtual の制限事項

推奨されるインスタンスは c5.xlarge です。c3.xlarge インスタンスでは AWS リージョンでの可用性が制限されます。
起動時には、2 つの管理インターフェイスが構成されている必要があります。
起動するには、2 つのトラフィックインターフェイスと 2 つの管理インターフェイス（合計 4 つのインターフェイス）が必要です。

Note

Threat Defense Virtual はこの 4 つのインターフェイスがなければ起動しません。

AWS でトラフィックインターフェイスを設定する場合、[送信元/宛先の変更の確認（Change Source/Dest. Check）] オプションを無効にする必要があります。
IP アドレス（IPv4 および IPv6）設定は（CLI から設定したものでも Management Center から設定したものでも）AWS コンソールで作成されたものと一致する必要があります。展開時に設定を書き留めてください。
Threat Defense Virtual を登録した後、インターフェイスを編集し、Management Center で有効にする必要があります。IP アドレスは、AWS で設定されたインターフェイスと一致している必要があることに注意してください。
トランスペアレントモード、インラインモード、パッシブモードは現時点でサポートされていません。

インターフェイスを変更するには、AWS コンソールから変更を行う必要があります。AWS コンソールで、Management Center からインターフェイスの登録を解除し、AWS AMI ユーザーインターフェイスを使用しているインスタンスを停止します。次に、変更するインターフェイスを切り離し、新しいインターフェイスを接続します（起動するには、2 つのトラフィックインターフェイスと 2 つの管理インターフェイスが必要であることに注意してください）。ここで、インスタンスを起動し、Management Center に再登録します。

Management Center から、デバイスインターフェイスを編集し、AWS コンソールから行った変更と一致するように、IP アドレス（IPv4 および IPv6）と他のパラメータを変更します。

Note

IPv6 は、デュアルスタック（IPv4 + IPv6）モードでのみ使用できます。

ブート後にインターフェイスを追加することはできません。
Snort のシャットダウンに時間がかかったり、VM が全体的に遅くなったりといった異常な動作が見られる場合や、特定のプロセスが実行されるときには、Threat Defense Virtual および VM ホストからログを収集します。全体的な CPU 使用率、メモリ、I/O 使用率、および読み取り/書き込み速度のログの収集は、問題のトラブルシューティングに役立ちます。
Snort のシャットダウン時には、CPU と I/O の使用率が高くなります。十分なメモリがなく、専用の CPU がない単一のホスト上に多数の Threat Defense Virtual インスタンスが作成されている場合は、Snort のシャットダウンに時間がかかって Snort コアが作成されます。

インスタンスメタデータデータサービス（IMDS）サービスに関する Threat Defense Virtual の制限事項

展開は、デフォルトでは IMDSv2 オプションモードで行われます。
たとえば、IMDS モードはいつでも変更できます。
IMDSv2 必須モードに切り替える前に、製品バージョンでこのモードがサポートされていることを確認してください。サポートされていない場合、IMDS に依存する一部のサービスが失敗する可能性があります。
古いバージョン（IMDSv2 サポート対象外）の場合、IMDSv2 オプションモードでのみ展開可能です。
新しいバージョン（IMDSv2 サポート対象）では、IMDSv2 オプションモードと IMDSv2 必須モードの両方で展開できます。ただし、IMDSv2 必須モードが推奨されます。

AWS 環境の設定

Threat Defense Virtual を AWS に展開するには、展開に固有の要件および設定を使用して Amazon VPC を設定する必要があります。ほとんどの環境では、セットアップウィザードに従ってセットアップを実行できます。AWS では、概要から詳細機能に至るまで、サービスに関する有用な情報を扱ったオンラインドキュメントを提供しています。詳細については、https://aws.amazon.com/documentation/gettingstarted/ を参照してください。

AWS のセットアップを適切に制御するために、続くセクションでは、Threat Defense Virtual インスタンスの起動前の VPC および EC2 構成について説明します。

VPC の作成
インターネットゲートウェイの追加
サブネットの追加
ルートテーブルの追加
セキュリティグループの作成
ネットワークインターフェイスの作成
Elastic IP の作成

はじめる前に

AWS アカウントを作成します。
AMI を Threat Defense Virtual インスタンスに使用できることを確認します。

VPC の作成

仮想プライベートクラウド（VPC）は、AWS アカウント専用の仮想ネットワークです。これは、AWS クラウド内の他の仮想ネットワークから論理的に分離されています。Management Center Virtual や Threat Defense Virtual インスタンスなどの AWS リソースを VPC に起動できます。VPC を設定できます。さらに、その IP アドレス範囲を選択し、サブネットを作成し、ルートテーブル、ネットワークゲートウェイ、およびセキュリティ設定を作成できます。

VPC とサブネットで IPv6 CIDR ブロックを有効にする方法については、AWS のドキュメント『Enable IPv6 in a VPC with a public and private subnet』を参照してください。

Procedure

Step 1	http://aws.amazon.com/ にログインし、地域を選択します。 AWS は互いに分かれた複数の地域に分割されています。地域は、画面の右上隅に表示されます。ある地域内のリソースは、別の地域には表示されません。目的の地域内に存在していることを定期的に確認してください。
Step 2	[サービス（Services）] > [VPC] の順にクリックします。
Step 3	[VPCダッシュボード（VPC Dashboard）] > [使用するVPC（Your VPCs）] の順にクリックします。
Step 4	[VPCの作成（Create VPC）] をクリックします。
Step 5	[VPCの作成（Create VPC）] ダイアログボックスで、次のものを入力します。 VPC を識別するユーザー定義の [名前タグ（Name tag）]。 IP アドレスの IPv4 CIDR ブロック。CIDR（クラスレスドメイン間ルーティング）の表記法は、IP アドレスとそれに関連付けられているルーティングプレフィクスのコンパクトな表現です。たとえば、「10.0.0.0/24」と入力します。 IP アドレスの IPv6 CIDR ブロック。CIDR（クラスレスドメイン間ルーティング）の表記法は、IP アドレスとそれに関連付けられているルーティングプレフィクスのコンパクトな表現です。[::/0] が例として挙げられます。仮想プライベートクラウドで IPv6 を有効にするには、Amazon 提供の IPv6 CIDR ブロックとして IPv6 CIDR ブロックを選択します。 [デフォルト（Default）] の [テナント（Tenancy）] 設定。この VPC で起動されたインスタンスが、起動時に指定されたテナント属性を使用するようにします。
Step 6	[はい、作成します（Yes, Create）] をクリックして、VPC を作成します。

What to do next

Note

IPv6 だけを使用して、仮想ネットワーク、サブネット、インターフェースなどを構築することはできません。デフォルトでは IPv4 が使用され、IPv6 も一緒に有効にできます。

次のセクションで説明されているように、VPC にインターネットゲートウェイを追加します。

インターネットゲートウェイの追加

VPC をインターネットに接続するために、インターネットゲートウェイを追加できます。VPC の外部の IP アドレスのトラフィックをインターネットゲートウェイにルーティングできます。

はじめる前に

Threat Defense Virtual のインスタンスの VPC を作成します。

Procedure

Step 1	[サービス（Services）] > [VPC] の順にクリックします。
Step 2	[VPC ダッシュボード（VPC Dashboard）] > [インターネットゲートウェイ（Internet Gateway）] の順にクリックしてから、[インターネットゲートウェイの作成（Create Internet Gateway）] をクリックします。
Step 3	ユーザー定義の [名前タグ（Name tag）] を入力してゲートウェイを特定し、[はい、作成します（Yes, Create）] をクリックしてゲートウェイを作成します。
Step 4	前のステップで作成したゲートウェイを選択します。
Step 5	[VPCに接続（Attach to VPC）] をクリックして、以前に作成した VPC を選択します。
Step 6	[はい、接続します（Yes, Attach）] をクリックして、ゲートウェイを VPC に追加します。デフォルトでは、ゲートウェイが作成されて VPC に接続されるまで、VPC で起動されたインスタンスはインターネットと通信できません。

What to do next

次のセクションで説明されているように、VPC にサブネットを追加します。

サブネットの追加

Threat Defense Virtual のインスタンスが接続できる VPC の IP アドレス範囲をセグメント化することができます。セキュリティおよび運用のニーズに応じて、インスタンスをグループ化するためのサブネットを作成できます。Threat Defense Virtual では、管理用のサブネットとトラフィック用のサブネットを作成する必要があります。

はじめる前に

Threat Defense Virtual のインスタンスの VPC を作成します。

Procedure

Step 1	[サービス（Services）] > [VPC] の順にクリックします。
Step 2	[VPCダッシュボード（VPC Dashboard）] > [サブネット（Subnets）] の順にクリックして、[サブネットの作成（Create Subnet）] をクリックします。
Step 3	[サブネットの作成（Create Subnet）] ダイアログボックスで、次のものを入力します。サブネットを識別するユーザー定義の [名前タグ（Name tag）]。このサブネットに使用する [VPC]。このサブネットが存在する [可用性ゾーン（Availability Zone）]。 [設定なし（No Preference）] を選択して、Amazon が選択するゾーンを選びます。 IP アドレスの [CIDRブロック（CIDR block）]（IPv4 および IPv6）。サブネットの IP アドレスの範囲は、VPC の IP アドレス範囲のサブセットである必要があります。ブロックサイズは、/16 ネットワークマスクから /28 ネットワークマスクの範囲で指定する必要があります。サブネットのサイズは VPC のサイズと同じにすることができます。
Step 4	[はい、作成します（Yes, Create）] をクリックして、サブネットを作成します。
Step 5	必要な数のサブネットについて、手順を繰り返します。管理トラフィックには別のサブネットを作成し、データトラフィックに必要な数のサブネットを作成します。

What to do next

次のセクションで説明されているように、VPC にルートテーブルを追加します。

ルートテーブルの追加

VPC 用に設定したゲートウェイにルートテーブルを接続できます。また、複数のサブネットを 1 つのルートテーブルに関連付けることができます。しかし、1 つのサブネットは一度に 1 つのルートテーブルにしか関連付けることができません。

Procedure

Step 1	[サービス（Services）] > [VPC] の順にクリックします。
Step 2	[VPCダッシュボード（VPC Dashboard）] > [ルートテーブル（Route Tables）] の順にクリックしてから、[ルートテーブルの作成（Create Route Table）] をクリックします。
Step 3	ルートテーブルを識別するユーザー定義の [名前タグ（Name tag）] を入力します。
Step 4	このルートテーブルを使用する [VPC] をドロップダウンリストから選択します。
Step 5	[はい、作成します（Yes, Create）] をクリックして、ルートテーブルを作成します。
Step 6	作成したルートテーブルを選択します。
Step 7	[ルート（Routes）] タブをクリックして、詳細ペインにルート情報を表示します。
Step 8	[編集（Edit）] をクリックして、[別のルートを追加（Add another route）] をクリックします。 [宛先（Destination）] 列に、「0.0.0.0/0」、または、IPv6 トラフィックについてはすべて [::/0] を入力します。 [ターゲット（Target）] 列で、ゲートウェイを選択します。
Step 9	[保存（Save）] をクリックします。

What to do next

次のセクションで説明するように、セキュリティグループを作成します。

セキュリティグループの作成

許可されるプロトコル、ポート、送信元 IP 範囲を指定するルールを使用して、セキュリティグループを作成できます。各インスタンスに割り当てることができる、さまざまな異なるルールを使用して、複数のセキュリティグループを作成できます。

Procedure

Step 1

[サービス（Services）] > [EC2] の順にクリックします。

Step 2

[EC2ダッシュボード（EC2 Dashboard）] > [セキュリティグループ（Security Groups）] の順にクリックします。

Step 3

[セキュリティグループの作成（Create Security Group）] をクリックします。

Step 4

[セキュリティグループの作成（Create Security Group）] ダイアログボックスで、次の内容を入力します。

セキュリティグループを識別するユーザー定義の [セキュリティグループ名（Security group name）]。
このセキュリティグループの [説明（Description）]。
このセキュリティグループに関連付けられた VPC。

Step 5

[セキュリティグループルール（Security group rules）] を設定します。

[インバウンド（Inbound）] タブをクリックして、[ルールの追加（Add Rule）] をクリックします。

Note

Management Center Virtual を AWS の外部から管理するには、HTTPS および SSH アクセスが必要です。それに基づいて、送信元 IP アドレスを指定する必要があります。また、Management Center Virtual と Threat Defense Virtual の両方を AWS VPC 内で設定している場合、プライベート IP 管理サブネットアクセスを許可する必要があります。

[アウトバウンド（Outbound）] タブをクリックしてから、[ルールの追加（Add Rule）] をクリックして、アウトバウンドトラフィックのルールを追加するか、デフォルトの [すべてのトラフィック（All traffic）]（[タイプ（Type）] の場合）および [任意の宛先（Anywhere）]（[宛先（Destination）] の場合）のままにします。

Step 6

セキュリティグループを作成するには、[作成（Create）] をクリックします。

What to do next

次のセクションで説明されているように、ネットワークインターフェイスを作成します。

ネットワークインターフェイスの作成

Threat Defense Virtual のネットワークインターフェイスは、静的 IP アドレス（IPv4 および IPv6）または DHCP を使用して作成できます。具体的な展開の必要に応じてネットワークインターフェイス（内部および外部）を作成します。

Procedure

Step 1	[サービス（Services）] > [EC2] の順にクリックします。
Step 2	[EC2ダッシュボード（EC2 Dashboard）] > [ネットワークインターフェイス（Network Interfaces）] の順にクリックします。
Step 3	[ネットワークインターフェイスの作成（Create Network Interface）] をクリックします。
Step 4	[ネットワークインターフェイスの作成（Create Network Interface）] ダイアログボックスで、次のものを入力します。ネットワークインターフェイスに関するオプションのユーザー定義の [説明（Description）]。ドロップダウンリストから [サブネット（Subnet）] を選択します。Threat Defense Virtual インスタンスを作成する VPC のサブネットが選択されていることを確認します。 [プライベートIP（Private IP）] アドレスを入力します。静的 IP アドレス（IPv4 および IPv6）または自動生成（DHCP）を使用できます。 [セキュリティグループ（Security groups）] を 1 つ以上選択します。セキュリティグループの必要なポートがすべて開いていることを確認します。
Step 5	[ネットワークインターフェイスの作成（Create network interface）] をクリックして、ネットワークインターフェイスを作成します。
Step 6	作成したネットワークインターフェイスを選択します。
Step 7	右クリックして、[送信元/宛先の変更の確認（Change Source/Dest. Check）]を選択します。
Step 8	[送信元または送信先の確認（Source/destination check）] の下にある [有効化（Enable）] チェックボックスをオフにして、[保存（Save）] をクリックします。

What to do next

次のセクションで説明するように、Elastic IP アドレスを作成します。

Elastic IP の作成

インスタンスが作成されると、パブリック IP アドレスはそのインスタンスに関連付けられます。インスタンスを停止してから開始すると、そのパブリック IP アドレス（IPv4 および IPv6）は自動的に変更されます。この問題を解決するには、Elastic IP アドレッシングを使用して、永続的なパブリック IP アドレスをそのインスタンスに割り当てます。Elastic IP は、Threat Defense Virtual および他のインスタンスへのリモートアクセスに使用されるパブリック IP 用に予約されます。

Note

少なくとも、Threat Defense Virtual 管理インターフェイス用と用の Elastic IP アドレスを作成してください。

Procedure

Step 1	[サービス（Services）] > [EC2] の順にクリックします。
Step 2	[EC2ダッシュボード（EC2 Dashboard）] > [Elastic IP（Elastic IPs）] の順にクリックします。
Step 3	[新規アドレスの割り当て（Allocate New Address）] をクリックします。
Step 4	必要な数の Elastic IP およびパブリック IP について、この手順を繰り返します。
Step 5	[はい、割り当てます（Yes, Allocate）] をクリックして、Elastic IP を作成します。
Step 6	展開に必要な数の Elastic IP について、この手順を繰り返します。

What to do next

次のセクションで説明されているように、Threat Defense Virtual を展開します。

AWS での Threat Defense Virtual に対するインスタンスメタデータデータサービス（IMDS）

インスタンスメタデータデータサービス（IMDS）では、AWS に展開されている Threat Defense Virtual インスタンスデータに関する情報を提供します。この情報には、仮想インスタンスのネットワーク、ストレージ、およびその他のデータに関する詳細が含まれます。このメタデータを使用して、設定の決定（Day0 構成）を自動化したり、インスタンスタイプやリージョンなどのインスタンス情報を表示したりできます。

IMDS API は、デバイスの起動時に AWS から Threat Defense Virtual インスタンスのメタデータを収集し、後でインスタンスを設定します。現在、Threat Defense Virtual インスタンスは、IMDSv1 API を使用してインスタンスのメタデータを取得し、検証します。バージョン 7.6 以降では、よりセキュアで堅牢なサービスである IMDSv2 メタデータサービスがサポートされています。

Threat Defense Virtual インスタンスに対して AWS で IMDS を設定します。

AWS は、Threat Defense Virtual インスタンスに対して次の 2 つの IMDS モードをサポートしています。

IMDSv2 オプション：IMDSv1 と IMDSv2 のいずれか、または IMDSv1 と IMDSv2 両方の API コールの組み合わせを有効にする Threat Defense Virtual インスタンスを展開できます。

IMDSv2 必須：Threat Defense Virtual インスタンスの展開時には、このモードのみを具体的に設定する必要があります。

Note

IMDSv2 必須が推奨モードであり、IMDSv2 API コールのみがサポートされます。

次の導入シナリオのインスタンスに対して、AWS で IMDS を設定できます。

新規導入：Threat Defense Virtual インスタンスを新たに導入する場合は、IMDSv2 必須モードを設定できます。新規導入の場合は、次のいずれかの方法を使用して IMDSv2 を有効にできます。

AWS EC2 コンソール：AWS EC2 コンソールの [高度な詳細（Advance Details）] セクションで、スタンドアロンインスタンスの展開に [V2 のみ（トークンが必要）（V2 only (token required)）] を有効にすることができます。
CloudFormation テンプレート：テンプレートの [MetadataOptions] で HttpEndpoint: enabled および HttpTokens: required プロパティを使用して、[V2のみ（トークンが必要）（V2 only (token required)）] - IMDSv2 必須モードを有効にすることができます。これは、自動スケールとクラスタ構成の展開に適用されます。

Threat Defense Virtual の導入

Before you begin

次のことを推奨します。

AWS 環境の設定の説明に従って、AWS VPC および EC2 のエレメントを設定します。
AMI が Threat Defense Virtual インスタンスで使用できることを確認します。

Procedure

Step 1

https://aws.amazon.com/marketplace（Amazon マーケットプレイス）に移動してサインインします。

Step 2

Amazon マーケットプレイスにログイン後、Threat Defense Virtual（Cisco Firepower NGFW Virtual（NGFWv）： BYOL）用に提供されているリンクをクリックします。

Note

すでに AWS を使用していた場合、リンクを有効にするには、いったんサインアウトしてから、サインインし直す必要があります。

Step 3

[続行（Continue）] をクリックしてから、[手動起動（Manual Launch）] タブをクリックします。

Step 4

[条件に同意する（Accept Terms）] をクリックします。

Step 5

[EC2コンソールを使用して起動する（Launch with EC2 Console）] をクリックします。

Step 6

Threat Defense Virtual でサポートされる [インスタンスタイプ（Instance Type）] を選択します。推奨タイプは c4.xlarge です。

Step 7

画面下部にある [次：インスタンスの詳細の設定（Next: Configure Instance Details）] ボタンをクリックします。

前に作成した VPC に一致するように [ネットワーク（Network）] を変更します。
前に作成した管理サブネットに一致するように [サブネット（Subnet）] を変更します。IP アドレスを指定するか、または自動生成を使用できます。
[パブリックIP（Public IP）]（IPv4 および IPv6）の [自動生成（Auto-generate）] を有効にすることができます。
IPv6 だけを使用して、仮想ネットワーク、サブネット、インターフェースなどを構築することはできません。デフォルトでは IPv4 が使用され、IPv6 も一緒に有効にできます。IPv6 移行の詳細については、「AWS IPv6 の概要」と「AWS VPC」を参照してください。
[ネットワークインターフェイス（Network Interfaces）] の下にある [デバイスの追加（Add Device）] ボタンをクリックして、eth1 ネットワークインターフェイスを追加します。
eth0 に使用される、事前に作成した管理サブネットに一致するように、[サブネット（Subnet）] を変更します。

Note

Threat Defense Virtual には 2 つの管理インターフェイスが必要です。

注意：[高度な詳細（Advanced Details）] フィールドにデータを入力する際には、プレーンテキストのみを使用してください。テキストエディタからこの情報をコピーする場合、プレーンテキストとしてのみコピーしてください。[高度な詳細（Advanced Details）] フィールドに Unicode データ（空白を含む）をコピーする場合、インスタンスが破損する可能性があります。破損した場合は、インスタンスを終了して、作成し直す必要があります。

Management Center を使用して Threat Defense Virtual を管理するためのサンプルログイン設定：


#Sensor
{
            "AdminPassword": "<your_password>",
            "Hostname": "<your_hostname>",
            "IPv6Mode": "dhcp",
            "ManageLocally": "No",
            "FmcIp":  "<IP address of FMC>",
            "FmcRegKey":"<registration_passkey>",
            "FmcNatId":"<NAT_ID_if_required>"
}

Device Manager を使用して Threat Defense Virtual を管理するためのサンプルログイン設定：


#Sensor
{
            "AdminPassword": "<your_password>",
            "Hostname": "<your_hostname>",
            "ManageLocally": "Yes"
}

[高度な詳細（Advanced Details）] の下で、デフォルトのログイン情報を追加します。デバイス名とパスワードの要件に合わせて、以下の例を変更してください。
[高度な詳細（Advanced Details）] で、IMDSv2 メタデータを有効にします。
1. [メタデータにアクセス可能（Metadata accessible）] ドロップダウンリストから [有効化（Enabled）] を選択します。
2. [メタデータバージョン（Metadata version）] ドロップダウンリストから [V2のみ（トークンが必要）（V2 only (token required)）] を選択します。
次の手順を実行して、AWS CLI から IMDSv2 を有効にすることもできます。

AWS CLI コンソールを開き、次の引数を追加して IMDSv2 必須モードを有効にします。--metadata-options "HttpEndpoint=enabled,HttpTokens=required”

IMDSv2 の設定例：


            aws ec2 run-instances \,
            --image-id ami-0abcdef1234567890 \
            --instance-type c5x.large \
		...
		--metadata-options "HttpEndpoint=enabled,HttpTokens=required"

Step 8

[次：ストレージの追加（Next: Add Storage）] をクリックします。

デフォルト値で続行できます。

Step 9

[次：タグインスタンス（Next: Tag Instance）] をクリックします。

タグは大文字と小文字を区別するキーと値のペアで構成されます。たとえば、[キー（Key）] = 名前、[値（Value）] = ファイアウォールでタグを定義できます。

Step 10

[次：セキュリティグループの設定（Next: Configure Security Group）] を選択します。

Step 11

[既存のセキュリティグループを選択する（Select an existing Security Group）] をクリックして、以前に設定されたセキュリティグループを選択するか、または新しいセキュリティグループを作成できます。セキュリティグループの作成の詳細については、AWS の資料を参照してください。

Step 12

[確認して起動する（Review and Launch）] をクリックします。

Step 13

[起動（Launch）] をクリックします。

Step 14

既存のキーペアを選択するか、新しいキーペアを作成します。

Note

既存のキーペアを選択することも、新しいキーペアを作成することもできます。キーペアは、AWS が保存する公開キーと、ユーザーが保存する秘密キーファイルで構成されます。これらを一緒に使用すると、インスタンスに安全に接続できます。キーペアはインスタンスへの接続に必要となる場合があるため、必ず既知の場所に保存してください。

Step 15

[インスタンスの起動（Launch Instances）] をクリックします。

Step 16

[起動の表示（View Launch）] をクリックし、プロンプトに従います。

Step 17

[EC2ダッシュボード（EC2 Dashboard）] > [ネットワークインターフェイス（Network Interfaces）] の順にクリックします。

Step 18

AWS 環境の設定で以前に作成したインターフェイストラフィックを特定し、[接続（Attach）] をクリックします。これは、Threat Defense Virtual インスタンス上の eth2 インターフェイスになります。

Step 19

AWS 環境の設定で以前に作成したインターフェイストラフィックを特定し、[接続（Attach）] をクリックします。これは、Threat Defense Virtual インスタンス上の eth3 インターフェイスになります。

Note

4 つのインターフェイスを設定する必要があります。設定しないと、Threat Defense Virtual の起動プロセスが完了しません。

Step 20

[EC2ダッシュボード（EC2 Dashboard）] > [インスタンス（Instances）] の順にクリックします。

Step 21

インスタンスを右クリックし、[インスタンスの設定（Instance Settings）] > [システムログの取得（Get System Log）] の順に選択して、ステータスを表示します。

Note

接続の問題に関する警告が表示される可能性があります。これが予想されるのは、EULA が完了するまで eth0 インターフェイスがアクティブにならないためです。

Step 22

20 分後、Threat Defense Virtual を Management Center に登録します。

What to do next

次の手順は、選択した管理モードによって異なります。

[ローカルマネージャを有効にする（Enable Local Manager） ] で [いいえ（No）] を選択した場合は、Management Center を使用して Threat Defense Virtual を管理します。「Secure Firewall Management Center を使用した Secure Firewall Threat Defense Virtual の管理」を参照してください。
[ローカルマネージャを有効にする（Enable Local Manager） ] で [はい（Yes）] を選択した場合は、統合されている Device Manager を使用して Threat Defense Virtual を管理します。「Secure Firewall Device Manager を使用した Secure Firewall Threat Defense Virtual の管理」を参照してください。

管理オプションの選択方法の概要については、「Secure Firewall Threat Defense Virtual デバイスの管理方法」を参照してください。

既存の Threat Defense Virtual インスタンスへの IMDSv2 必須モードの設定

AWS にすでに展開されている Threat Defense Virtual インスタンスの IMDSv2 必須モードを設定できます。

Before you begin

IMDSv2 必須モードは、Threat Defense Virtual バージョン 7.6 以降でのみサポートされています。展開に IMDSv2 モードを設定する前に、既存のインスタンスのバージョンが IMDSv2 モードと互換性がある（バージョン 7.6 にアップグレードされている）ことを確認する必要があります。

Procedure

Step 1	http://aws.amazon.com/ にログインし、地域を選択します。
Step 2	[EC2] > [インスタンス（Instances）]の順にクリックします。
Step 3	インスタンスを右クリックし、[インスタンス設定（Instance Settings）] > [インスタンスメタデータオプションの変更（Modify instance metadata options）]を選択します。[インスタンスメタデータオプションの変更（Modify instance metadata options）] ダイアログボックスが表示されます。
Step 4	[インスタンスメタデータサービス（Instance metadata service）] セクションで、[有効化（Enable）] をクリックします。
Step 5	[IMDSv2] オプションで、[必須（Required）] をクリックします。これにより、選択したインスタンスの IMDSv2 必須モードが有効になります。
Step 6	[保存（Save）] をクリックします。

イメージスナップショットを使用した Threat Defense Virtual

AWS ポータルで Amazon Machine Image（AMI）スナップショットを使用して Threat Defense Virtual を作成および展開できます。イメージスナップショットは、状態データのない、複製された Threat Defense Virtual イメージインスタンスです。

Threat Defense Virtualスナップショットの概要

Threat Defense Virtual インスタンスのスナップショットイメージを作成するプロセスは、Threat Defense Virtual および FSIC に対して実行される最初のブート手順をスキップすることにより、初期システムの初期化時間を最小限に抑えるのに役立ちます。スナップショットイメージは、事前に入力されたデータベースと Threat Defense Virtual 初期ブートプロセスで構成されます。これにより、イメージは Management Center またはその他の管理センターのシステム ID に関連する一意の ID（UUID、シリアル番号）を再生成できます。このプロセスは、自動スケール展開に不可欠な Threat Defense Virtual の起動時間を短縮するのに役立ちます。

Note

現在、Pay-As-You-Go（PAYG）ライセンスは、Threat Defense Virtual のスナップショットイメージを使用して展開されたインスタンスではサポートされていません。PAYG ライセンスは、マーケットプレイスから直接展開するインスタンスでのみ使用できます。PAYG ライセンスでは、このような新規の Threat Defense Virtual 展開にスマートライセンシングを使用できます。

Threat Defense Virtual スナップショット AMI の作成

Threat Defense Virtual のイメージスナップショットの作成は、既存の Threat Defense Virtual イメージを複製して、Azure ポータルで Threat Defense Virtual のプレーンインスタンスを作成するプロセスです。

Before you begin

Threat Defense Virtual バージョン 7.2 以降を展開している必要があります。Threat Defense Virtual の展開については、「 AWS への Threat Defense Virtual の展開」を参照してください。
イメージスナップショットの準備をしている Threat Defense Virtual インスタンスを Management Center Virtual や Device Manager などのマネージャに登録しないでください。

Procedure

Step 1

Threat Defense Virtual インスタンスを展開した AWS コンソールに移動します。

Note

イメージスナップショットとして複製する予定の Threat Defense Virtual インスタンスが Management Center に登録されていないこと、または他のローカルマネージャに設定されたり設定が適用されたりしていないことを確認します。

Step 2

次のスクリプトを使用して、エキスパートシェルからプレスナップショットプロセスを実行します。


> expert
admin@FTDvbaseimg:~$ Sudo su
root@firepower:/ngfw/var/common# prepare_snapshot
Do you want to continue [Y/N]:

スクリプトで prepare_snapshot コマンドを使用すると、スクリプトの実行の確認を求める中間メッセージが表示されます。スクリプトを実行するには、[Y] を押します。

または、root@firepower:/ngfw/var/common# prepare_snapshot -f のように、このコマンドに -f を追加して、ユーザーの確認メッセージをスキップしてスクリプトを直接実行することもできます。

このスクリプトは、Threat Defense Virtual インスタンスに関連付けられたすべての回線設定、展開されたポリシー、設定されたマネージャ、UUID を削除します。処理が完了すると、Threat Defense Virtual インスタンスはシャットダウンされます。Threat Defense Virtual インスタンスは、AWS ポータルの [インスタンス（Instances）] ページに一覧表示されます。

Step 3

http://aws.amazon.com/ にログインし、地域を選択します。

AWS は互いに分かれた複数の地域に分割されています。地域は、ウィンドウの右上隅に表示されます。ある地域内のリソースは、別の地域には表示されません。目的の地域に属していることを定期的に確認してください。

What to do next

スナップショット AMI を使用して Threat Defense Virtual インスタンスを展開します。参照 #task_w4j_zjy_nzb_deploy_ftdv_from_snapshot

Note

Threat Defense Virtual コンソールから CLI コマンド show version および show snapshot detail を実行すると、作成した Threat Defense Virtual のイメージスナップショットのバージョンと詳細を確認できます。

スナップショット AMI を使用した Threat Defense Virtual インスタンスの展開

Before you begin

次のことを推奨します。

AWS 環境の設定の説明に従って、AWS VPC および EC2 のエレメントを設定します。
AMI が Threat Defense Virtual インスタンスで使用できることを確認します。

Procedure

Step 1

https://aws.amazon.com/marketplace（Amazon マーケットプレイス）に移動してサインインします。

Step 2

[EC2ダッシュボード（EC2 Dashboard）] > [インスタンス（Instances）]の順にクリックします。イメージのスナップショットを作成するために展開した Threat Defense Virtual インスタンスが [インスタンス（Instances）] ページに表示されます。

Note

イメージのスナップショットを作成するには、操作ステータス（[インスタンス状態（Instance Status）]）が [停止（Stopped）] の Threat Defense Virtual インスタンスを常に選択する必要があります。

Step 3

[インスタンス（Instances）] ページで、対応する [インスタンス状態（Instance Status）] が [停止（Stopped）] と示されている Threat Defense Virtual インスタンスを特定して選択します。

Step 4

[アクション（Actions）] ドロップダウンメニューから、[イメージとテンプレート（Image and templates）] をポイントし、[イメージの作成（Create Image）] をクリックします。

Step 5

[イメージの作成（Create Image）] ページで、イメージのスナップショットの名前と説明を入力します。

Step 6

[再起動なし（No reboot）] セクションの下にある [有効化（Enable）] チェックボックスをオンにします。

Step 7

[Create Image] をクリックします。Threat Defense Virtual のイメージスナップショット AMI が作成されます。

Step 8

[イメージ（Images）] > [AMI（AMIs）]の順にクリックします。このページでは、新しく作成したイメージのスナップショット AMI を表示できます。

Step 9

イメージスナップショット AMI を選択します。

Step 10

[起動（Launch）] をクリックして、イメージスナップショット AMI を使用して新しい Threat Defense Virtual インスタンスを展開します。

Step 11

Threat Defense Virtual インスタンスの展開を続行します。Threat Defense Virtual の導入またはAWS での Threat Defense Virtual Auto Scale ソリューションについてを参照してください。

Amazon GuardDuty サービスと Threat Defense Virtual の統合

Amazon GuardDuty は AWS 環境において、VPC ログ、CloudTrail 管理イベントログ、CloudTrail S3 データイベントログ、DNS ログといったさまざまなソースからのデータを処理して、不正の可能性がある悪意のあるアクティビティを特定する監視サービスです。

概要

シスコでは、管理センターとデバイスマネージャを介して Amazon GuardDuty サービスと Secure Firewall Threat Defense Virtual を統合するソリューションを提供しています。

このソリューションでは、Amazon GuardDuty から受け取った脅威分析データや検出結果（脅威、攻撃などを生成する悪意のある IP）を使用して、その情報（悪意のある IP）をマネージャ（Secure Firewall Management Center Virtual および Secure Firewall device manager）経由で Secure Firewall Threat Defense Virtual にフィードし、これらのソース（悪意のある IP）が発生源となる将来の脅威から基盤となるネットワークやアプリケーションを保護します。

エンドツーエンドの手順

次の統合ソリューションとワークフローの図は、Amazon GuardDuty の Secure Firewall Threat Defense Virtual との統合を理解するのに役立ちます。

セキュリティインテリジェンスネットワークフィードを使用した Secure Firewall Management Center Virtual との統合

次のワークフロー図は、セキュリティインテリジェンスネットワークフィード URL を使用した Secure Firewall Management Center Virtual と Amazon GuardDuty の統合ソリューションを示しています。


	GuardDuty サービスは、悪意のあるアクティビティを検出すると、脅威の検出結果を CloudWatch に送信します。
	CloudWatch イベントにより、AWS Lambda 関数がアクティブ化されます。
	Lambda 関数は、S3 バケットのレポートファイル内に記載された悪意のあるホストを更新し、SNS 経由で通知を送信します。
	Secure Firewall Management Center のアクセスコントロールポリシーは、設定されたアクションに基づいてトラフィックを処理するように対象デバイスに指示します。たとえば、GuardDuty によって報告された悪意のあるホストからのトラフィックをブロックします。このアクセスポリシーでは、セキュリティインテリジェンスネットワークフィードが、Lambda 関数によって提供された悪意のある IP アドレスレポートファイルの S3 オブジェクト URL と共に使用されます。

ネットワークオブジェクトグループを使用した Secure Firewall Management Center Virtual との統合

次のワークフロー図は、ネットワークオブジェクトグループを使用した Secure Firewall Management Center Virtual と Amazon GuardDuty の統合ソリューションを示しています。


	GuardDuty サービスは、悪意のあるアクティビティを検出すると、脅威の検出結果を CloudWatch に送信します。
	CloudWatch イベントにより、AWS Lambda 関数がアクティブ化されます。
	Lambda 関数は、S3 バケットのレポートファイル内に記載された悪意のあるホストを更新し、SNS 経由で通知を送信します。
	Lambda 関数は、悪意のあるホスト IP アドレスを追加して Secure Firewall Management Center Virtual のネットワークオブジェクトグループを設定または更新します。
	Secure Firewall Management Center のアクセスコントロールポリシーは、設定されたアクションに基づいてトラフィックを処理するように対象デバイスに指示します。たとえば、GuardDuty によって報告された悪意のあるホストからのトラフィックをブロックします。このアクセスコントロールポリシーは、Lambda 関数によって検出された悪意のある IP アドレスが追加されたネットワークオブジェクトグループを使用します。

ネットワークオブジェクトグループを使用した Secure Firewall Device Manager との統合

次のワークフロー図は、ネットワークオブジェクトグループを使用した Secure Firewall Device Manager と Amazon GuardDuty の統合ソリューションを示しています。


	GuardDuty サービスは、悪意のあるアクティビティを検出すると、脅威の検出結果を CloudWatch に送信します。
	CloudWatch イベントにより、AWS Lambda 関数がアクティブ化されます。
	Lambda 関数は、S3 バケットのレポートファイル内に記載された悪意のあるホストを更新し、SNS 経由で通知を送信します。
	Lambda 関数は、悪意のあるホスト IP アドレスを追加して Secure Firewall Device Manager のネットワークオブジェクトグループを設定または更新します。
	Secure Firewall Device Manager のアクセスコントロールポリシーは、設定されたアクションに基づいてトラフィックを処理するように管理対象デバイスに指示します。たとえば、GuardDuty によって報告された悪意のあるホストからのトラフィックをブロックします。このアクセスコントロールポリシーは、Lambda 関数によって検出された悪意のある IP アドレスが追加されたネットワークオブジェクトグループを使用します。

この統合の主要コンポーネント


コンポーネント	説明
Amazon GuardDuty	特定のリージョン（EC2、S3、IAM など）のさまざまな AWS リソースについて、脅威検出結果の生成を行う Amazon サービス。
Amazon Simple Storage Service（S3）	ソリューションに関連するさまざまなアーティファクトを保存するために使用される Amazon サービスは以下のとおりです。 Lambda 関数の zip ファイル Lambda レイヤの zip ファイル Cisco Secure Firewall Management Center Secure Firewall と Device Manager 構成の入力ファイル（.ini） Lambda 関数によって報告された悪意のある IP アドレスのリストが保存された出力レポートファイル（.txt）
Amazon CloudWatch	Amazon サービスは次の目的で使用されます。 GuardDuty サービスで報告された検出結果についてモニタリングし、Lambda 関数をトリガーして検出結果を処理します。 CloudWatch ロググループで Lambda 関数に関連するアクティビティをロギングします。
Amazon Simple Notification Service（SNS）	電子メール通知をプッシュするために使用される Amazon サービスです。この電子メール通知には、次の内容が含まれます。 Lambda 関数によって正常に処理された GuardDuty 検出結果の詳細。 Lambda 関数によって Cisco Secure Firewall Manager で実行された更新の詳細。 Lambda 関数によって発生した重大なエラー。
AWS Lambda 関数	AWS サーバーレスコンピューティングサービスはイベントに応じてコードを実行し、基盤となるコンピューティングリソースを自動的に管理します。CloudWatch イベントルールが GuardDuty の検出結果に基づいて Lambda 関数をトリガーします。Lambda 関数はこの連携で以下を実行します。 GuardDuty の検出結果を処理して、重大度、接続方向、悪意のある IP アドレスの存在など、必要なすべての基準が満たされていることを確認します。（設定に応じて）悪意のある IP アドレスを追加して、Cisco Secure Firewall Manager のネットワークオブジェクトグループを更新します。 S3 バケットのレポートファイルで悪意のある IP アドレスを更新します。 Cisco Secure Firewall の管理者に対して、さまざまなマネージャの更新やエラーについて通知します。
CloudFormation テンプレート	AWS での連携に必要なさまざまなリソースを展開するために使用されます。 CloudFormation テンプレートには、次のリソースが含まれています。 AWS::SNS::Topic：電子メール通知をプッシュするための SNS トピック。 AWS::Lambda::Function, AWS::Lambda::LayerVersion：Lambda 関数とレイヤファイル。 AWS::Events::Rule：GuardDuty の検出結果イベントに基づいて Lambda 関数をトリガーする CloudWatch イベントルール。 AWS::Lambda::Permission：Lambda 関数をトリガーする CloudWatch イベントルールのアクセス許可。 AWS::IAM::Role、AWS::IAM::Policy：各種 AWS リソースの Lambda 関数へのさまざまなアクセス許可を付与する IAM ロールとポリシーリソース。このテンプレートは、展開をカスタマイズするためのユーザー入力を取り込みます。

サポートされるソフトウェアプラットフォーム

GuardDuty 統合ソリューションは、Secure Firewall Management Center Virtual または Secure Firewall Device Manager によって管理される Secure Firewall Threat Defense Virtual に適用できます。
Lambda 関数は、管理センターのネットワークオブジェクトグループと、任意の仮想プラットフォームに展開されたデバイスマネージャを更新できます。Lambda 関数がパブリック IP アドレスを介してこれらのマネージャに接続できることを確認してください。

注意事項と制約事項

Lambda 関数は、悪意のある IP アドレスを追加した Cisco Secure Firewall マネージャのネットワークオブジェクトグループの更新のみを実行します。したがって、これらの更新または変更を管理対象デバイスに展開する必要があります。
この統合で使用される AWS のサービスはリージョン固有です。したがって、異なるリージョンの GuardDuty 検出結果を使用する場合は、リージョン固有のインスタンスを展開する必要があります。
Lambda 関数は、REST API を介して Cisco Secure Firewall マネージャを更新します。したがって、他のメソッドやマネージャ（Cisco Security Cloud Controlなど）は使用できません。
パスワードベースのログインのみを使用できます。他の認証方式はサポートされていません。
入力ファイルで暗号化されたパスワードを使用している場合は、次の点に注意してください。
- 対称 KMS キーを使用した暗号化のみがサポートされます。
- すべてのパスワードは、Lambda 関数にアクセス可能な単一の KMS キーを使用して暗号化する必要があります。

Amazon GuardDuty と Secure Firewall Threat Defense の統合

次のタスクを実行して、Amazon GuardDuty と Secure Firewall Threat Defense を統合します。


	ワークスペース	手順
	AWS 管理コンソール	AWS での Amazon GuardDuty サービスの有効化
	Local Machine	Secure Firewall Threat Defense Virtual および Amazon GuardDuty 統合ソリューションリポジトリのダウンロード
	Secure Firewall Management CenterまたはSecure Firewall Device Manager	Amazon GuardDuty と連携するための管理対象デバイスの設定
	Local Machine	展開に向けた Amazon GuardDuty リソースファイルの準備
	AWS 管理コンソール	Amazon Simple Storage Service へのファイルのアップロード
	Local Machine	CloudFormation テンプレートの入力パラメータの収集
	AWS 管理コンソール	スタックの展開

AWS での Amazon GuardDuty サービスの有効化

ここでは、AWS で Amazon GuardDuty サービスを有効にする方法について説明します。

始める前に

すべての AWS リソースが同じリージョンにあることを確認します。

手順

ステップ 1	https://aws.amazon.com/marketplace（Amazon マーケットプレイス）に移動してサインインします。
ステップ 2	[サービス（Services）] > [GuardDuty] を選択します。
ステップ 3	[GuardDuty] ページで [利用を開始する（Get Started）] をクリックします。
ステップ 4	[GuardDutyの有効化（Enable GuardDuty）] をクリックして、Amazon GuardDuty サービスを有効にします。 GuardDuty の有効化の詳細については、AWS ドキュメントの『Getting started with GuardDuty』[英語] を参照してください。

次のタスク

Cisco GitHub リポジトリから Amazon GuardDuty ソリューションファイル（テンプレートとスクリプト）をダウンロードします。Secure Firewall Threat Defense Virtual および Amazon GuardDuty 統合ソリューションリポジトリのダウンロードを参照してください。

Secure Firewall Threat Defense Virtual および Amazon GuardDuty 統合ソリューションリポジトリのダウンロード

Amazon GuardDuty ソリューションに必要なファイルをダウンロードします。Secure Firewall Threat Defense Virtual の該当するバージョン用の導入スクリプトとテンプレートは、次の Cisco GitHub リポジトリから入手できます。

https://github.com/CiscoDevNet/cisco-ftdv

以下は、Cisco GitHub リポジトリリソースのリストです。


ファイル	説明
READ.MD	ReadMe ファイル
configuration/	Secure Firewall Threat Defense Virtual マネージャの構成ファイルテンプレート。
images/	Secure Firewall Threat Defense Virtual および Amazon GuardDuty 統合ソリューションの図が格納されています。
lambda/	Lambda 関数の Python ファイル。
templates/	導入用の CloudFormation テンプレート

Amazon GuardDuty と連携するための管理対象デバイスの設定

Lambda 関数は Amazon GuardDuty の検出結果を処理し、CloudWatch イベントをトリガーした悪意のある IP アドレスを特定します。Secure Firewall Threat Defense Virtual は次のいずれかの方法で Secure Firewall Management Center Virtual および Secure Firewall Device Manager を介してこの脅威データを受信します。

ネットワークオブジェクトグループの更新：Lambda 関数は、悪意のある IP アドレスを追加してマネージャのネットワークオブジェクトグループを更新します。次に、このネットワークオブジェクトグループを使用してトラフィックを処理するアクセスコントロールポリシーを設定できます。この方法は Secure Firewall Management Center Virtual と Secure Firewall Device Manager が対象です。
セキュリティインテリジェンスネットワークフィード：Lambda 関数は、悪意のある IP アドレスを追加して Amazon S3 バケット内のレポートファイルを作成または更新します。レポートファイルの URL を使用してセキュリティインテリジェンスフィードを設定し、このフィードを使用してトラフィックを処理するアクセスコントロールポリシーを設定できます。この方法は Secure Firewall Management Center Virtual のみが対象です。

レポートファイルの URL を使用したセキュリティインテリジェンスネットワークフィードの設定

ここでは、Secure Firewall Management Center Virtual でセキュリティインテリジェンスネットワークフィードを設定する方法について説明します。

始める前に

Secure Firewall Management Center Virtual で脅威ライセンスが有効になっていることを確認します。「脅威ライセンス」を参照してください。
Amazon S3 バケットで使用可能なレポートファイルの URL を作成して書き留めておきます。
Secure Firewall Management Center Virtual から Amazon S3 バケット内のレポートファイルにアクセスできることを確認します。

手順

ステップ 1

Secure Firewall Management Center Virtual にログインします。

ステップ 2

Amazon S3 バケットのレポートファイル URL を使用して、セキュリティインテリジェンスネットワークフィードを作成します。セキュリティインテリジェンスネットワークフィードを手動で作成する方法については、「カスタムセキュリティインテリジェンスフィード」を参照してください。

ステップ 3

トラフィックを処理するセキュリティインテリジェンスネットワークフィード URL を使用して、アクセスコントロールポリシーやアクセス制御ルールを作成または更新します。「手動 URL フィルタリングオプション」および「アクセスコントロールルールの作成と編集」を参照してください。

（注）

展開の前または後に、セキュリティインテリジェンスネットワークフィードを作成し、アクセスコントロールポリシーの URL を更新できます。Amazon S3 バケットに出力レポートファイルを作成している場合は、展開前にセキュリティインテリジェンスネットワークフィードを作成できます。展開後にセキュリティインテリジェンスネットワークフィードを作成している場合は、Amazon GuardDuty から最初の検出結果の電子メール通知を受信するまで待ち、その電子メール通知で指定された URL を使用してセキュリティインテリジェンスネットワークフィードを設定します。

ステップ 4

Secure Firewall Management Center Virtual に設定の変更を展開します。「設定変更の展開」を参照してください。

次のタスク

展開に向けて Amazon GuardDuty ソースファイルを準備します。「展開に向けた Amazon GuardDuty リソースファイルの準備」を参照してください。

ネットワークオブジェクトグループの作成

Secure Firewall Management Center Virtual および Secure Firewall device manager で Lambda 関数のネットワークオブジェクトグループを設定または作成して、Amazon GuardDuty によって検出された悪意のある IP アドレスを更新する必要があります。

Lambda 関数でネットワークオブジェクトグループを設定しない場合、デフォルト名 aws-gd-suspicious-hosts のネットワークオブジェクトグループが Lambda 関数によって作成され、悪意のある IP アドレスが更新されます。

Secure Firewall Management Center Virtual でのネットワークオブジェクトグループの作成

ここでは、Secure Firewall Management Center Virtual でネットワークオブジェクトグループを作成する方法について説明します。

手順

ステップ 1

Secure Firewall Management Center Virtual にログインします。

ステップ 2

ダミーの IP アドレスを使用してネットワークオブジェクトグループを作成します。「ネットワークオブジェクト」を参照してください。

ステップ 3

ネットワークオブジェクトグループを使用してトラフィックを処理するためのアクセスコントロールポリシーやアクセス制御ルールを作成または更新します。「アクセスコントロールポリシーの管理」および「アクセスコントロールルールの作成および編集」を参照してください。

ヒント

Lambda 関数が悪意のある IP アドレスを追加してネットワークオブジェクトグループを更新していることを確認した後に、アクセスコントロールポリシーやアクセス制御ルールを作成または更新することもできます。

ステップ 4

設定変更を管理対象デバイスに展開します。「設定変更の展開」を参照してください。

次のタスク

展開に向けて Amazon GuardDuty ソースファイルを準備します。「展開に向けた Amazon GuardDuty リソースファイルの準備」を参照してください。

Secure Firewall Device Manager のネットワークオブジェクトグループの作成

ここでは、Secure Firewall device manager でネットワークオブジェクトグループを作成する方法について説明します。

手順

ステップ 1

Secure Firewall Device Manager にログインします。

ステップ 2

ダミーの IP アドレスを使用してネットワークオブジェクトグループを作成します。「ネットワークオブジェクトとグループの設定」を参照してください。

ステップ 3

ネットワークオブジェクトグループを使用してトラフィックを処理するためのアクセスコントロールポリシーやアクセス制御ルールを作成または更新します。「アクセスコントロールポリシーの設定」および「アクセス制御ルールの設定」を参照してください。

ヒント

ステップ 4

設定変更を管理対象デバイスに展開します。「変更の展開」を参照してください。

次のタスク

展開に向けて Amazon GuardDuty ソースファイルを準備します。「展開に向けた Amazon GuardDuty リソースファイルの準備」を参照してください。

Secure Firewall Management Center Virtual で Lambda 関数を利用するためのユーザーアカウントの作成

Lambda 関数には、管理センターとデバイスマネージャでネットワークオブジェクトグループを更新するための管理者権限を持つユーザーアカウントが必要です。したがって、管理センターとデバイスマネージャで管理者権限を持つ排他的なユーザーアカウントを作成する必要があります。ユーザーアカウントの作成は、ネットワークオブジェクトグループの更新メソッドを使用する場合にのみ必要です。

ユーザーアカウントの作成の詳細については、以下を参照してください。

（任意）パスワードの暗号化

必要に応じて、入力構成ファイルに暗号化されたパスワードを指定できます。プレーンテキスト形式でパスワードを指定することもできます。

Lambda 関数にアクセスできる単一の KMS キーを使用して、すべてのパスワードを暗号化します。aws kms encrypt --key-id <KMS-ARN> --plaintext <password> コマンドを使用して暗号化されたパスワードを生成します。このコマンドを実行するには、AWS CLI をインストールして設定する必要があります。

（注）

パスワードが対称 KMS キーを使用して暗号化されていることを確認します。

AWS CLI については、AWS のコマンドラインインタフェース [英語] を参照してください。マスターキーと暗号化の詳細については、パスワードの暗号化と KMS に関する AWSドキュメントのキーの作成 [英語] と AWS CLI コマンドリファレンス [英語] を参照してください。

例：


$ aws kms encrypt --key-id <KMS-ARN> --plaintext <password>
{
    "KeyId": "KMS-ARN",
    "CiphertextBlob":
"AQICAHgcQFAGtz/hvaxMtJvY/x/rfHnKI3clFPpSXUU7HQRnCAFwfXhXHJAHL8tcVmDqurALAAAAajBoBgkqhki
G9w0BBwagWzBZAgEAMFQGCSqGSIb3DQEHATAeBglghkgBZQMEAS4wEQQM45AIkTqjSekX2mniAgEQgCcOav6Hhol
+wxpWKtXY4y1Z1d0z1P4fx0jTdosfCbPnUExmNJ4zdx8="
}
$

CiphertextBlob キーの値をパスワードとして使用する必要があります。

展開に向けた Amazon GuardDuty リソースファイルの準備

Amazon GuardDuty ソリューションの展開リソースファイルは、Cisco GitHub リポジトリで入手できます。

AWS に Amazon GuardDuty ソリューションを展開する前に、次のファイルを準備する必要があります。

Secure Firewall Threat Defense Virtual マネージャの構成入力ファイル
Lambda 関数の zip ファイル
Lambda レイヤの zip ファイル

構成入力ファイルの準備

構成テンプレートでは、Amazon GuardDuty ソリューションと連携する管理センターまたはデバイスマネージャの詳細を定義する必要があります。ネットワークオブジェクトグループの更新メソッドで管理センターやデバイスマネージャと Amazon GuardDuty の統合を計画している場合にのみ、構成ファイルを更新することを推奨します。

始める前に

構成ファイルにユーザーアカウントの詳細を指定する前に、デバイスマネージャのユーザーアカウントを認証および検証します。
構成ファイルで複数の管理センターやデバイスマネージャを設定している場合は、各管理センターやデバイスマネージャのパラメータが構成ファイルに 1 つだけ入力され、重複するエントリがないことを確認します。
管理センターとデバイスマネージャの IP アドレスと名前を書き留めておく必要があります。
管理センターとデバイスマネージャでこれらのネットワークオブジェクトグループにアクセスして更新するには、Lambda 関数の管理者権限を持つユーザーアカウントを作成しておく必要があります。

手順

ステップ 1

Amazon GuardDuty リソースファイルをダウンロードしたローカルマシンにログインします。

ステップ 2

ngfwv-template > configuration フォルダを参照します。

ステップ 3

テキストエディタツールで ngfwv-manager-config-input.ini ファイルを開きます。

このファイルには、Amazon GuardDuty ソリューションの統合と展開を計画している管理センターまたはデバイスマネージャの詳細を入力する必要があります。

ステップ 4

各パラメータに対応する管理センターまたはデバイスマネージャに関する以下の詳細を入力します。

パラメータ	説明
[ngfwv-1]	セクション名：管理センターまたはデバイスマネージャの一意の識別子。
public-ip	管理センターまたはデバイスマネージャの IP アドレス。
device-type	管理センターまたはデバイスマネージャを介して Amazon GuardDuty ソリューションを展開する管理対象デバイスのタイプ。使用できる値は FMC または FDM です。
ユーザー名	管理センターまたはデバイスマネージャにログインするためのユーザー名。
パスワード	管理センターまたはデバイスマネージャにログインするためのパスワード。パスワードには、プレーンテキスト形式または KMS を使用して暗号化された文字列を使用できます。
object-group-name	Lambda 関数が悪意のあるホスト IP を追加して更新するネットワークオブジェクトグループの名前。複数のネットワークオブジェクトグループ名を入力する場合は、カンマ区切り値になっていることを確認してください。

ステップ 5

ngfwv-manager-config-input.ini ファイルを保存して閉じます。

次のタスク

Lambda 関数のアーカイブファイルを作成します。「Lambda 関数のアーカイブファイルの準備」を参照してください。

Lambda 関数のアーカイブファイルの準備

ここでは、Linux 環境で Lambda 関数ファイルをアーカイブする方法について説明します。

（注）

アーカイブプロセスは、ファイルのアーカイブを実行するローカルマシンのオペレーティングシステムによって異なる場合があります。

手順

ステップ 1

Amazon GuardDuty リソースをダウンロードしたローカルマシンで CLI コンソールを開きます。

ステップ 2

/lambda フォルダに移動し、ファイルをアーカイブします。

以下は、Linux ホストからのサンプルトランスクリプトです。

$ cd lambda
$ zip ngfwv-gd-lambda.zip *.py
adding: aws.py (deflated 71%) adding: fdm.py (deflated 79%)
adding: fmcv.py (deflated 79%)
adding: main.py (deflated 73%)
adding: utils.py (deflated 65%)
$

zip ファイル ngfwv-gd-lambda.zip が作成されます。

ステップ 3

終了して CLI コンソールを閉じます。

次のタスク

zip ファイル ngfwv-gd-lambda.zip を使用して、Lambda レイヤの zip ファイルを作成します。「Lambda レイヤファイルの準備」を参照してください。

Lambda レイヤファイルの準備

ここでは、Linux 環境で Lambda レイヤファイルをアーカイブする方法について説明します。

（注）

アーカイブプロセスは、ファイルのアーカイブを実行するローカルマシンのオペレーティングシステムによって異なる場合があります。

手順

ステップ 1

Amazon GuardDuty リソースをダウンロードしたローカルマシンで CLI コンソールを開きます。

ステップ 2

CLI コンソールで次のアクションを実行します。

以下は、Python 3.9 がインストールされている Ubuntu 22.04 などの Linux ホストでのサンプルトランスクリプトです。

$ mkdir -p layer
$ virtualenv -p /usr/bin/python3.9 ./layer/
$ source ./layer/bin/activate
$ pip3.9 install cffi==1.15.0
$ pip3.9 install cryptography==37.0.2
$ pip3.9 install paramiko==2.7.1
$ pip3.9 install requests==2.23.0
$ mkdir -p ./python/.libs_cffi_backend/
$ cp -r ./layer/lib/python3.9/site-packages/* ./python/
$ zip -r ngfwv-gd-lambda-layer.zip ./python

zip ファイル ngfwv-gd-lambda-layer.zip が作成されます。

Lambda レイヤを作成するには、Python 3.9 とその依存関係をインストールする必要があることに注意してください。

以下は、Ubuntu 22.04 などの Linux ホストに Python 3.9 をインストールするためのサンプルトランスクリプトです。

$ sudo apt update
$ sudo apt install software-properties-common
$ sudo add-apt-repository ppa:deadsnakes/ppa
$ sudo apt install python3.9
$ sudo apt install python3-virtualenv
$ sudo apt install zip
$ sudo apt-get install python3.9-distutils
$ sudo apt-get install python3.9-dev
$ sudo apt-get install libffi-dev

ステップ 3

終了して CLI コンソールを閉じます。

次のタスク

Amazon S3 バケットでは、Secure Firewall Threat Defense Virtual の構成ファイル、Lambda 関数の zip ファイル、および Lambda レイヤの zip ファイルをアップロードする必要があります。Amazon Simple Storage Service へのファイルのアップロードを参照してください

Amazon Simple Storage Service へのファイルのアップロード

すべての Amazon GuardDuty ソリューションアーティファクトを準備したら、AWS ポータルの Amazon Simple Storage Service（S3）バケットフォルダにファイルをアップロードする必要があります。

手順

ステップ 1

https://aws.amazon.com/marketplace（Amazon マーケットプレイス）に移動してサインインします。

ステップ 2

Amazon S3 コンソールを開きます。

ステップ 3

Amazon GuardDuty アーティファクトをアップロードするための Amazon S3 バケットを作成します。Amazon S3 の作成 [英語] を参照してください。

ステップ 4

次の Amazon GuardDuty アーティファクトを Amazon S3 バケットにアップロードします。

Secure Firewall Threat Defense Virtual構成ファイル：ngfwv-config-input.ini

（注）

管理センターでセキュリティインテリジェンスのネットワークフィードメソッドを使用して Amazon GuardDuty ソリューションを展開する場合、このファイルをアップロードする必要はありません。

Lambda レイヤ zip ファイル：ngfwv-gd-lambda-layer.zip
Lambda 関数 zip ファイル：ngfwv-gd-lambda.zip

次のタスク

Amazon GuardDuty リソースの展開に使用する CloudFormation テンプレートを準備します。CloudFormation テンプレートの入力パラメータの収集を参照してください。

CloudFormation テンプレートの入力パラメータの収集

シスコでは、AWS の Amazon GuardDuty ソリューションに必要なリソースを展開する際に使用する CloudFormation テンプレートを提供しています。展開する前に、次のテンプレートパラメータの値を収集します。

手順

Template Parameters

パラメータ

説明

例

展開名*

このパラメータに入力する名前は、Cloud Formation テンプレートによって作成されるすべてのリソースのプレフィックスとして使用されます。

cisco-ngfwv-gd

GD 検出結果の最小の重大度レベル*

Amazon GuardDuty の検出結果で処理の対象となる最小重大度レベルは、1.0 から 8.9 の範囲にする必要があります。報告された検出結果の重大度が最小範囲よりも低い場合は無視されます。

重大度の分類は次のとおりです。

低：1.0 ～ 3.9

中：4.0 ～ 6.9

高：7.0 ～ 8.9

4.0%

管理者の電子メール ID*

管理センターまたはデバイスマネージャの Lambda 関数によって実行された更新に関する通知を受信する Secure Firewall Threat Defense Virtual マネージャの管理者の電子メールアドレス。

abc@xyz.com

S3 バケット名*

Amazon GuardDuty アーティファクトファイル（Lambda 関数の zip ファイル、Lambda レイヤの zip ファイル、および Secure Firewall Threat Defense Virtual 設定マネージャファイル）が格納された Amazon S3 バケットの名前。

例：ngfwv-gd-bucket

S3 バケットフォルダ/パスプレフィックス

構成ファイルが保存されている Amazon S3 バケットのパスまたはフォルダ名。フォルダがない場合は、このフィールドを空白のままにします。

例：「」または「cisco/ngfwv-gd/」

Lambda レイヤの zip ファイル名*

Lambda レイヤの zip ファイル名。

例：ngfwv-gd-lambda-layer.zip

Lambda 関数の zip ファイル名*

Lambda 関数の zip ファイル名。

例：ngfwv-gd-lambda.zip

Cisco Secure Firewall Management Center Secure Firewall と Device Manager マネージャの構成ファイル名

Cisco Firewall Threat Defense Virtual のマネージャ設定の詳細が保存された *.ini ファイル（パブリック IP、ユーザー名、パスワード、デバイスタイプ、ネットワークオブジェクトグループ名など）。

（注）

このファイルは、Amazon GuardDuty との統合でネットワークオブジェクトグループの更新メソッドを使用している場合にのみ必要です。

セキュリティインテリジェンスフィードメソッドを使用している場合は、この入力をスキップできます。

例：ngfwv-config-input.ini

パスワードの暗号化に使用される KMS キーの ARN

既存の KMS（パスワードの暗号化に使用される AWS KMS キー）の ARN。Secure Firewall Threat Defense Virtual の構成入力ファイルでプレーンテキストパスワードが指定されている場合は、このパラメータを空のままにしておくことができます。指定する場合、Secure Firewall Threat Defense Virtual の構成入力ファイルに記載されているすべてのパスワードを暗号化する必要があります。パスワードの暗号化には、指定された ARN のみを使用する必要があります。暗号化パスワードの生成：aws kms encrypt --key-id <KMS ARN> --plaintext <password>

例：arn:aws:kms:<region>:<aws-account-id>:key/<key-id>

デバッグログの有効化/無効化*

CloudWatch で Lambda 関数のデバッグログを有効または無効にします。

例：enable または disable

*：必須フィールド

次のタスク

CloudFormation テンプレートを使用してスタックを展開します。スタックの展開を参照してください

スタックの展開

Amazon GuardDuty ソリューションを導入するためのすべての前提条件プロセスを完了した後に、AWS CloudFormation スタックを作成します。対象ディレクトリのテンプレートファイル（templates/cisco-ngfwv-gd-integration.yaml）を使用し、「CloudFormation テンプレートの入力パラメータの収集」で収集したパラメータを指定します。

手順

ステップ 1

AWS コンソールにログインします。

ステップ 2

[サービス（Services）] > [CloudFormation] > [スタック（Stacks）] > [スタックの作成（Create stack）]（新しいリソースを使用）> [テンプレートの準備（Prepare template）]（テンプレートはフォルダ内にあります）> [テンプレートの指定（Specify template）] > [テンプレートソース（Template source）]（ターゲットディレクトリ templates/cisco-ngfwv-gd-integration.yaml からテンプレートファイルをアップロード）> [スタックの作成（Create Stack）] の順に操作を行います。

AWS でスタックを展開する方法の詳細については、AWS ドキュメント [英語] を参照してください。

次のタスク

展開を検証します。展開の検証を参照してください。

また、Amazon GuardDuty によって報告された脅威検出の更新に関する電子メール通知を受信するように登録します。電子メール通知の登録を参照してください。

電子メール通知の登録

CloudFormation テンプレートでは、GuardDutyの検出結果の更新に関する通知を受信するように、電子メール ID が設定されています。これは Lambda 関数によって実行されます。AWS に CloudFormation テンプレートを展開すると、Amazon Simple Notification Service（SNS）サービスを介してこの電子メール ID に電子メール通知が送信され、通知の更新を登録するように要求されます。

手順

ステップ 1	電子メール通知を開きます。
ステップ 2	電子メール通知で利用可能なサブスクリプションリンクをクリックします。

次のタスク

展開を検証します。展開の検証を参照してください。

展開の検証

この項で説明されているように、AWS には Amazon GuardDuty ソリューションを検証するオプションがあります。CloudFormation の展開が完了したら、以下に示す展開の検証手順を実行できます。

始める前に

展開を検証するためのコマンドを実行するには、AWS コマンドラインインターフェイス（CLI）がインストールおよび設定されていることを確認します。AWS CLI のドキュメントについては、AWS のコマンドラインインターフェイス [英語] を参照してください。

手順

ステップ 1	AWS 管理コンソールにログインします。
ステップ 2	[サービス（Services）] > [GuardDuty] > [設定（Settings）] > [GuardDutyのが概要（About GuardDuty）] > [ディテクタID（Detector ID）] に移動して、ディテクタ ID を書き留めます。このディテクタ ID は、Amazon GuardDuty のサンプル検出結果を生成するために必要です。
ステップ 3	AWS CLI コンソールを開き、次のコマンドを実行して Amazon GuardDuty のサンプル検出結果を生成します。 `aws guardduty create-sample-findings --detector-id <detector-id> --finding-types UnauthorizedAccess:EC2/MaliciousIPCaller.Custom` `aws guardduty create-sample-findings --detector-id <detector-id> --finding-types UnauthorizedAccess:EC2/MaliciousIPCaller.Custom`
ステップ 4	Amazon GuardDuty コンソールの結果リストでサンプルの検出結果を確認します。サンプル検出結果には、プレフィックス [sample] が含まれています。接続方向、リモート IP アドレスなどの属性を参照して、サンプル検出結果の詳細を確認できます。
ステップ 5	Lambda 関数が実行されるのを待ちます。 Lambda 関数がトリガーされたら、以下を確認します。受信した Amazon GuardDuty の検出結果と、Lambda 関数によって実行された Secure Firewall Threat Defense Virtual マネージャの更新に関する詳細が記載された電子メール通知。レポートファイルが Amazon S3 バケットに生成されているかどうかを確認します。レポートファイルには、サンプルの Amazon GuardDuty の検出結果によって報告された悪意のある IP アドレスが含まれています。レポートファイル名は、<deployment-name>-report.txt の形式になっています。ネットワークオブジェクトグループの更新メソッドの場合：設定されたマネージャ（Secure Firewall Management Center Virtual または Secure Firewall device manager）で、サンプルの検出結果から更新された悪意のある IP アドレスを追加してネットワークオブジェクトグループが更新されていることを確認します。セキュリティインテリジェンスフィードメソッドの場合：レポートファイルの URL が管理センターの設定で既に更新されているかどうかを確認します。レポートファイル URL の最終更新タイムスタンプは、管理センターの次のパスで表示できます。 [オブジェクト（Objects）] > [オブジェクト管理（Object Management）] > [セキュリティインテリジェンス（Security Intelligence ）] > [ネットワークリストとフィード（Network Lists and Feeds）] > 設定したフィードを選択または、フィードを手動で更新してから、[最終更新（Last Updated）] のタイムスタンプを確認することもできます。次のパスでフィードを選択して更新できます。 [オブジェクト（Objects）] > [オブジェクト管理（Object Management）] > [セキュリティインテリジェンス（Security Intelligence ）] > [ネットワークリストとフィード（Network Lists and Feeds）] > [フィードの更新（Update Feeds）]
ステップ 6	[AWSコンソール（AWS Console）] > [サービス（Services）] > [CloudWatch] > [ログ（Logs）] > [ロググループ（Log groups）] に移動し、ロググループを選択して、CloudWatch コンソールで Lambda ログを確認します。CloudWatch のロググループ名は、 <deployment-name>-lambda の形式になっています。
ステップ 7	展開を検証した後、次のようにサンプル検出結果によって生成されたデータをクリーンアップすることを推奨します。 AWS コンソールから [サービス（Services）] > [GuardDuty] > [結果（Findings）] > [結果を選択（Select the finding）] > [アクション（Actions）] > [アーカイブ（Archive）] に移動して、サンプルの検出結果データを表示します。ネットワークオブジェクトグループに追加された悪意のある IP アドレスを削除して、キャッシュされたデータを Secure Firewall Management Center Virtual から消去します。 Amazon S3 バケットのレポートファイルをクリーンアップします。サンプルの検出結果で報告された悪意のある IP アドレスを削除することで、ファイルを更新できます。

既存のソリューション展開構成の更新

展開後に S3 バケットや S3 バケットフォルダとパスプレフィックス値を更新しないことを推奨します。ただし、展開したソリューションの構成を更新する必要がある場合は、AWS コンソールの [CloudFormation] ページで [スタックの更新（Update Stack）] オプションを使用します。

以下のパラメータを更新できます。

パラメータ	説明
Secure Firewall Threat Defense Virtual マネージャの構成ファイル名	Amazon S3 バケットの構成ファイルを追加または更新します。以前のファイルと同じ名前でファイルを更新できます。構成ファイル名が変更された場合は、AWS コンソールの [スタックの更新（Update stack）] オプションを使用して、このパラメータを更新できます。
GD 検出結果の最小の重大度レベル*	AWS コンソールの [スタックの更新（Update stack）] オプションを使用して、パラメータ値を更新します。
管理者の電子メール ID*	AWS コンソールの [スタックの更新（Update stack）] オプションを使用して、電子メール ID のパラメータ値を更新します。SNS サービスコンソールを介して電子メールのサブスクリプションを追加または更新することもできます。
S3 バケット名*	Amazon S3 バケット内の zip ファイルを新しい名前で更新してから、AWS コンソールの [スタックの更新（Update Stack）] オプションを使用してパラメータを更新します。
Lambda レイヤの zip ファイル名*	Amazon S3 バケット内の Lambda レイヤ zip ファイル名を新しい名前で更新してから、AWS コンソールの [スタックの更新（Update stack）] オプションを使用して、このパラメータ値を更新します。
Lambda 関数の zip ファイル名*	Amazon S3 バケット内の Lambda 関数 zip ファイルを新しい名前で更新してから、AWS コンソールの [スタックの更新（Update stack）] オプションを使用して、このパラメータ値を更新します。
パスワードの暗号化に使用される KMS キーの ARN	AWS コンソールの [スタックの更新（Update stack）] オプションを使用して、パラメータ値を更新します。
デバッグログの有効化/無効化*	AWS コンソールの [スタックの更新（Update stack）] オプションを使用して、パラメータ値を更新します。

手順

ステップ 1	AWS 管理コンソールに進みます。
ステップ 2	必要に応じて、新しいバケットとフォルダを作成します。
ステップ 3	以下に示すアーティファクトが古いバケットから新しいバケットにコピーされていることを確認します。 Secure Firewall Threat Defense Virtual構成ファイル：ngfwv-config-input.ini Lambda レイヤ zip ファイル：ngfwv-gd-lambda-layer.zip Lambda 関数 zip ファイル：ngfwv-gd-lambda.zip Output レポートファイル：<deployment-name>-report.txt
ステップ 4	パラメータ値を更新するには、Services > CloudFormation > Stacks > > Update (Update Stack) > Prepare template > Use current template > Next > `<update parameters>` > Update Stack に移動します。

Cisco Secure Firewall Threat Defense Virtual バージョン 7.7 スタートアップガイド

偏向のない言語

翻訳について

検索結果

章のタイトル： AWS での Threat Defense Virtual の展開

AWS での Threat Defense Virtual の展開

概要

エンドツーエンドの手順

Secure Firewall Threat Defense Virtual デバイスの管理方法

Secure Firewall Management Center

Secure Firewall Device Manager

AWS ソリューションの概要

前提条件

サポートされるソフトウェア プラットフォーム

注意事項と制約事項

サポートされる機能

サポートされない機能

ライセンシング

Threat Defense Virtual スマートライセンスのパフォーマンス階層

パフォーマンスの最適化

Threat Defense Virtual の制限事項

インスタンス メタデータ データ サービス（IMDS）サービスに関する Threat Defense Virtual の制限事項

AWS 環境の設定

はじめる前に

VPC の作成

Procedure

What to do next

インターネット ゲートウェイの追加

Procedure

What to do next

サブネットの追加

Procedure

What to do next

ルート テーブルの追加

Procedure

What to do next

セキュリティ グループの作成

Procedure

What to do next

ネットワーク インターフェイスの作成

Procedure

What to do next

Elastic IP の作成

Procedure

What to do next

AWS での Threat Defense Virtual に対するインスタンス メタデータ データ サービス（IMDS）

Threat Defense Virtual インスタンスに対して AWS で IMDS を設定します。

Threat Defense Virtual の導入

Before you begin

Procedure

What to do next

既存の Threat Defense Virtual インスタンスへの IMDSv2 必須モードの設定

Before you begin

Procedure

イメージスナップショットを使用した Threat Defense Virtual

Threat Defense Virtualスナップショットの概要

Threat Defense Virtual スナップショット AMI の作成

Before you begin

Procedure

What to do next

スナップショット AMI を使用した Threat Defense Virtual インスタンスの展開

Before you begin

Procedure

Amazon GuardDuty サービスと Threat Defense Virtual の統合

概要

エンドツーエンドの手順

セキュリティ インテリジェンス ネットワーク フィードを使用した Secure Firewall Management Center Virtual との統合

ネットワーク オブジェクト グループを使用した Secure Firewall Management Center Virtual との統合

ネットワーク オブジェクト グループを使用した Secure Firewall Device Manager との統合

この統合の主要コンポーネント

サポートされるソフトウェア プラットフォーム

注意事項と制約事項

Amazon GuardDuty と Secure Firewall Threat Defense の統合

AWS での Amazon GuardDuty サービスの有効化

始める前に

手順

次のタスク

Secure Firewall Threat Defense Virtual および Amazon GuardDuty 統合ソリューションリポジトリのダウンロード

Amazon GuardDuty と連携するための管理対象デバイスの設定

レポートファイルの URL を使用したセキュリティ インテリジェンス ネットワーク フィードの設定

サポートされるソフトウェアプラットフォーム

インスタンスメタデータデータサービス（IMDS）サービスに関する Threat Defense Virtual の制限事項

インターネットゲートウェイの追加

ルートテーブルの追加

セキュリティグループの作成

ネットワークインターフェイスの作成

AWS での Threat Defense Virtual に対するインスタンスメタデータデータサービス（IMDS）

セキュリティインテリジェンスネットワークフィードを使用した Secure Firewall Management Center Virtual との統合

ネットワークオブジェクトグループを使用した Secure Firewall Management Center Virtual との統合

ネットワークオブジェクトグループを使用した Secure Firewall Device Manager との統合

サポートされるソフトウェアプラットフォーム

レポートファイルの URL を使用したセキュリティインテリジェンスネットワークフィードの設定

ネットワークオブジェクトグループの作成

Secure Firewall Management Center Virtual でのネットワークオブジェクトグループの作成

Secure Firewall Device Manager のネットワークオブジェクトグループの作成
