Google Cloud Platform への Threat Defense Virtual の展開

Google Cloud Platform(GCP)上で Threat Defense Virtual を展開できます。GCP は、Google が提供する可用性の高いホスト環境でアプリケーションを実行できるパブリック クラウド コンピューティング サービスです。

GCP コンソールの [ダッシュボード(Dashboard)] に GCP プロジェクト情報が表示されます。

  • まだ選択していない場合は、[ダッシュボード(Dashboard)] で GCP プロジェクトを選択してください。

  • ダッシュボードにアクセスするには、[ナビゲーションメニュー(Navigation menu)] > [ホーム(Home)] > [ダッシュボード(Dashboard)]をクリックします。

GCP コンソールにログインし、GCP Marketplace で Cisco Firepower NGFW 仮想ファイアウォール(NGFWv)製品を検索し、Threat Defense Virtual インスタンスを起動します。次の手順では、GCP 環境を準備し、Threat Defense Virtual インスタンスを起動して Threat Defense Virtual を展開する方法について説明します。

概要

Threat Defense Virtual は、物理的な Secure Firewall Threat Defense(旧称 Firepower Threat Defense)と同じソフトウェアを実行して、仮想フォームファクタにおいて実証済みのセキュリティ機能を提供します。Threat Defense Virtualは、パブリック GCP に展開できます。その後設定を行うことで、時間の経過とともにロケーションを展開、契約、またはシフトする仮想および物理データセンターのワークロードを保護できます。

システム要件

Threat Defense Virtual のニーズに合わせて Google 仮想マシンのタイプとサイズを選択します。現在、Threat Defense Virtual はコンピューティング最適化マシンと汎用マシン(標準タイプ、大容量メモリタイプ、高性能 CPU タイプ)のいずれもサポートしています。


(注)


サポートされるマシンタイプは、予告なく変更されることがあります。


表 1. サポートされるコンピューティング最適化マシンタイプ

コンピューティング最適化マシンタイプ

属性

vCPU

RAM(GB)

vNIC

c2-standard-4

4

16 GB

4

c2-standard-8

8

32 GB

8

c2-standard-16

16

64 GB

8

表 2. サポートされる汎用マシンタイプ

汎用マシンタイプ

属性

vCPU

RAM(GB)

vNIC

n1-standard-4

4

15

4

n1-standard-8

8

30

8

n1-standard-16

16

60

8

n2-standard-4

4

16

4

n2-standard-8

8

32

8

n2-standard-16

16

64

8

n2-highmem-4

4

32

4

n2-highmem-8

8

64

8

n1-highmem-4

4

8

4

n1-highmem-8

8

16

8

n1-highmem-16

16

32

8

n2d-standard-4

4

8

4

n2d-standard-8

8

16

8

n2d-standard-16

16

32

8

c2d-standard-4

4

8

4

c2d-standard-8

8

16

8

c2d-standard-16

16

32

8

  • Threat Defense Virtual には、少なくとも 4 つのインターフェイスが必要です。

  • サポートされる vCPU の最大数は 16 です。

ユーザーは、GCP でアカウントを作成し、GCP Marketplace の Cisco Firepower NGFW 仮想ファイアウォール(NGFWv)製品を使用して VM インスタンスを起動し、GCP マシンタイプを選択します。

エンドツーエンドの手順

次のフローチャートは、Google Cloud Platform に Threat Defense Virtual を展開する際のワークフローを示しています。

ワークスペース

手順

GCP

GCP への Threat Defense Virtual の展開:VPC ネットワークを作成します([VPCネットワーク(VPC Networks)] > [サブネット(Subnet)] > [リージョン(Region)] > [IPアドレス範囲(IP address range)])。

GCP

GCP ヘの Threat Defense Virtual の展開:ファイアウォールルールを作成します([ネットワーキング(Networking)] > [VPCネットワーク(VPC networks)] > [ファイアウォール(Firewall)] > [ファイアウォールルールの作成(Create Firewall Rule)])。

GCP

GCP ヘの Threat Defense Virtual の展開:GCP Marketplace で「Cisco Secure Firewall」を検索します。

GCP

GCP ヘの Threat Defense Virtual の展開:Threat Defense Virtual の展開パラメータを設定します。

GCP

GCP ヘの Threat Defense Virtual の展開:ネットワーク インターフェイスを設定し、ファイアウォールルールを適用します。

GCP

GCP ヘの Threat Defense Virtual の展開:GCP に Threat Defense Virtual を展開します。

Management Center または Device Manager

Threat Defense Virtual を管理します。

前提条件

インターフェイスの要件

  • 管理インターフェイス(2):1 つは Threat Defense VirtualManagement Center に接続するために使用されます。もう 1 つは診断目的に使用され、通過トラフィックには使用できません。

  • トラフィック インターフェイス(2):Threat Defense Virtual を内部のホストおよびパブリック ネットワークに接続するために使用されます。

  • Cisco Secure Firewall バージョン 7.4.1 以降では、診断インターフェイスを削除し、少なくとも 4 つのインターフェイス(1 つの管理インターフェイスと 3 つのデータインターフェイス)を備えた Threat Defense Virtual を GCP で展開できます。Cisco Secure Firewall バージョン 7.4.1 以降では、診断インターフェイスを使用せずに Threat Defense Virtual を GCP で展開することが推奨されます。詳細については、GCP での診断インターフェイスを使用しない Threat Defense Virtual の展開についてを参照してください。

通信パス

  • Threat Defense Virtual にアクセスするためのパブリック IP。

Threat Defense Virtual および GCP のガイドラインと制限事項

サポートされる機能

  • GCP Compute Engine での展開

  • インスタンスあたり最大 16 個の vCPU

  • ルーテッド モード(デフォルト)

  • ライセンス:BYOL のみをサポート

  • クラスタリング(7.2 以降)詳細については、『 パブリッククラウドにおける Threat Defense Virtual のクラスタリング』を参照してください。

  • Cisco Secure Firewall 7.1 以前のバージョンでは、 Management Center のみがサポートされています。Cisco Secure Firewall バージョン 7.2 以降では、Device Manager もサポートされます。

Threat Defense Virtual スマートライセンスのパフォーマンス階層

Threat Defense Virtual は、導入要件に基づいて異なるスループットレベルと VPN 接続制限を提供するパフォーマンス階層型ライセンスをサポートしています。

表 3. Threat Defense Virtual 権限付与に基づくライセンス機能の制限

パフォーマンス階層

デバイス仕様(コア/RAM)

レート制限

RA VPN セッション制限

FTDv5、100Mbps

4 コア/8 GB

100Mbps

50

FTDv10、1Gbps

4 コア/8 GB

1Gbps

250

FTDv20、3Gbps

4 コア/8 GB

3 Gbps

250

FTDv30、5Gbps

8 コア/16 GB

5 Gbps

250

FTDv50、10Gbps

12 コア/24 GB

10 Gbps

750

FTDv100、16 Gbps

16 コア/32 GB

16 Gbps

10,000

Threat Defense Virtual デバイスのライセンス取得のガイドラインについては、『Cisco Secure Firewall Management Center アドミニストレーション ガイド』 の「Licensing」の章を参照してください。


(注)


vCPU/メモリの値を変更するには、最初に Threat Defense Virtual デバイスの電源をオフにする必要があります。


パフォーマンスの最適化

Threat Defense Virtual の最高のパフォーマンスを実現するために、VM とホストの両方を調整することができます。詳細については、「GCP での仮想化の調整と最適化」を参照してください。

Receive Side ScalingThreat Defense Virtual は Receive Side Scaling(RSS)をサポートしています。これは、ネットワークアダプタによって複数のプロセッサコアにネットワーク受信トラフィックを分散するために使用されるテクノロジーです。バージョン 7.0 以降でサポートされています。詳細については、「Receive Side Scaling(RSS)用の複数の RX キュー」を参照してください。

送受信キューの割り当て

ネットワークパケットを処理するために、特定の数の受信(RX)および送信(TX)キューが各 vNIC に割り当てられます。Google Cloud では、使用されるネットワーク インターフェイスのタイプ(VirtIO または gVNIC)に基づき、アルゴリズムを使用して、vNIC ごとにデフォルトの数の RX および TX キューが割り当てられます。

vNIC にキューを割り当てるために GCP で使用される方法は次のとおりです。

  • VirtIO:vCPU の数が vNIC の数で除算され、残りの値は破棄されます。

    たとえば、VM に 16 個の vCPU と 4 個の vNIC がある場合、vNIC ごとに割り当てられるキューの数は 16/4 = 4 です。

  • gVNIC:vCPU の数が vNIC の数で除算され、結果がさらに 2 で除算されます。

    たとえば、VM に 128 個の vCPU と 2 個の vNIC がある場合、割り当てられるキューの数は 128/2/2 = 2 です。

また、Compute Engine API を使用して新しい VM を作成すると場合、各 vNIC に割り当てられるキューの数をカスタマイズできます。ただし、カスタマイズする場合は、次のルールに従う必要があります。

  • 最小キュー数:vNIC ごとに 1 つ。

  • 最大キュー数:この数は、ドライバタイプに基づいて、vCPU 数または vNIC あたりの最大キュー数のうち、小さい方です。

    • VirtIO またはカスタムドライバを使用している場合、最大キュー数は 32 です。

    • gVNIC を使用している場合、最大キュー数は 16 です。

  • VM のすべての vNIC に割り当てられるキューの数をカスタマイズする場合、キュー割り当ての総数は、VM インスタンスに割り当てられた vCPU の数以下である必要があります。

デフォルトおよびカスタムキュー割り当ての詳細と例については、「デフォルトキューの割り当て」および「カスタムキューの割り当て」を参照してください。

Snort

  • Snort のシャットダウンに時間がかかったり、VM が全体的に遅くなったりといった異常な動作が見られる場合や、特定のプロセスが実行されるときには、Threat Defense Virtual および VM ホストからログを収集します。全体的な CPU 使用率、メモリ、I/O 使用率、および読み取り/書き込み速度のログの収集は、問題のトラブルシューティングに役立ちます。

  • Snort のシャットダウン時には、CPU と I/O の使用率が高くなります。十分なメモリがなく、専用の CPU がない単一のホスト上に多数の Threat Defense Virtual インスタンスが作成されている場合は、Snort のシャットダウンに時間がかかって Snort コアが作成されます。

アップグレード

GCP の Threat Defense Virtual のアップグレードは、Cisco Secure Firewall バージョン 7.1 から 7.2 へはサポートされていません。Cisco Secure Firewall バージョン 7.1 から 7.2 にアップグレードする場合は、再イメージ化を実行します。

サポートされない機能

  • IPv6

  • Threat Defense Virtual ネイティブ HA

  • トランスペアレント/インライン/パッシブ モード

  • ジャンボ フレーム

データインターフェイス への NIC マッピング

Cisco Secure Firewall バージョン 7.1 以前のリリースにおけるネットワーク インターフェイス カード(NIC)とデータインターフェイスのマッピングは次のとおりです。

  • nic0 – 管理インターフェイス

  • nic1 – 診断インターフェイス

  • nic2 – ギガビットイーサネット 0/0

  • nic3 – ギガビットイーサネット 0/1

Cisco Secure Firewall バージョン 7.2 以降、外部ロードバランサ(ELB)はパケットを nic0 にのみ転送するため、North-South トラフィックの移動を容易にするために nic0 にデータインターフェイスが必要です。

Cisco Secure Firewall バージョン 7.2 の NIC とデータインターフェイスのマッピングは次のとおりです。

  • nic0 – ギガビットイーサネット 0/0

  • nic1 – ギガビットイーサネット 0/1

  • nic2 – 管理インターフェイス

  • nic3 – 診断インターフェイス

  • nic4 – ギガビットイーサネット 0/2

    .

    .

    .

  • nic(N-2) – ギガビットイーサネット 0/N-4

  • nic(N-1) – ギガビットイーサネット 0/N-3

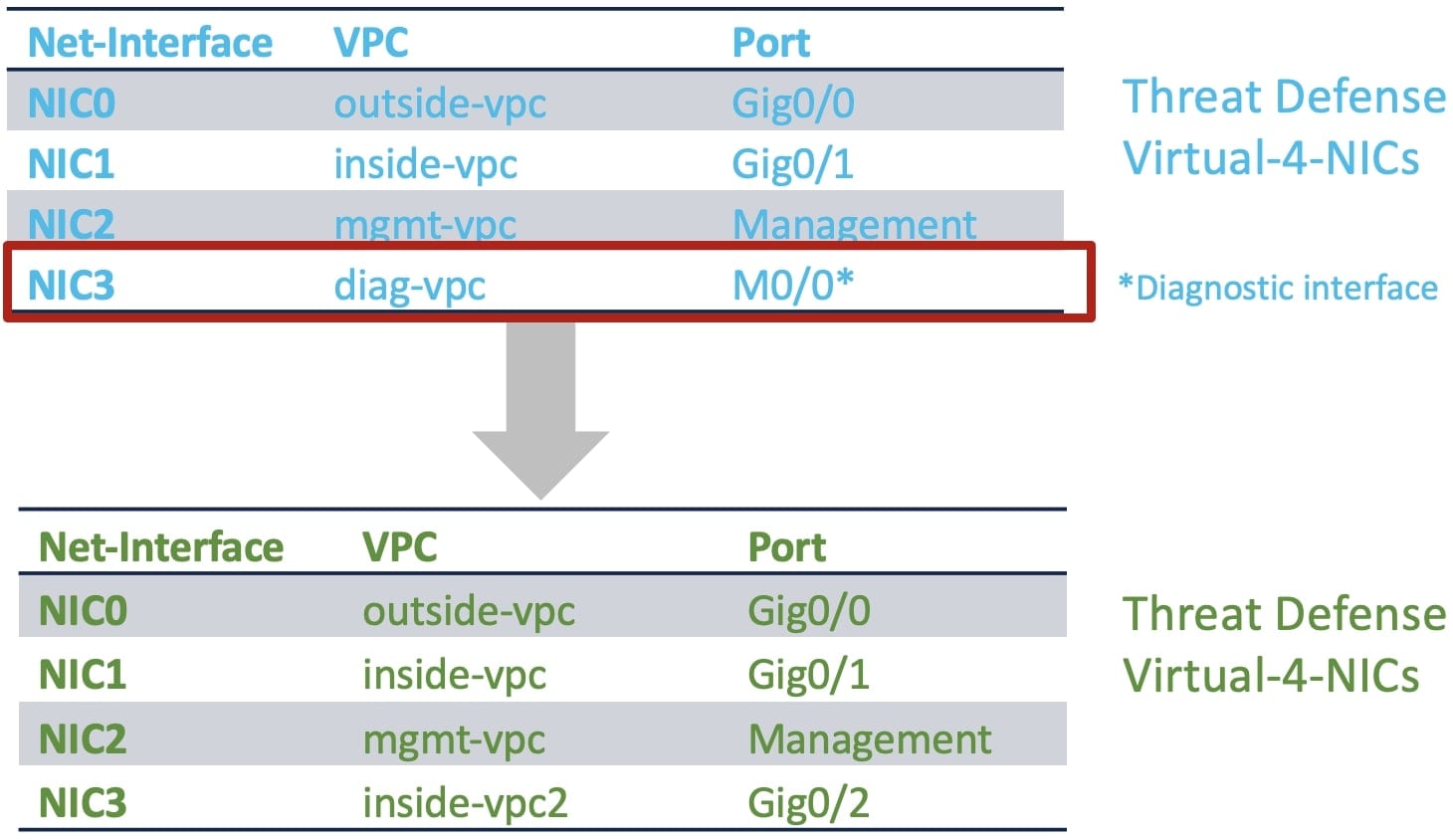

Cisco Secure Firewall バージョン 7.4.1 以降では、診断インターフェイスを使用せずに Threat Defense Virtual を展開することもできます。そのようなシナリオでは、NIC とデータインターフェイスのマッピングは次のようになります。

  • nic0 – ギガビットイーサネット 0/0

  • nic1 – ギガビットイーサネット 0/1

  • nic2 – 管理インターフェイス

  • nic3 – ギガビットイーサネット 0/2

  • nic4 – ギガビットイーサネット 0/3

    .

    .

    .

  • nic(N-2) – ギガビットイーサネット 0/N-3

  • nic(N-1) – ギガビットイーサネット 0/N-2

ネットワークトポロジの例

次の図は、Threat Defense Virtual 用に 4 つのサブネット(管理、診断、内部、外部)が GCP 内に設定されたルーテッド ファイアウォール モードの Threat Defense Virtual の推奨トポロジを示しています。

図 1. GCP 展開での Threat Defense Virtual の例

Secure Firewall Threat Defense Virtual デバイスの管理方法

Secure Firewall Threat Defense Virtual を管理するには、2 つのオプションがあります。

Secure Firewall Management Center

多数のデバイスを管理している場合、または Threat Defense で許可される、より複雑な機能や設定を使用したい場合は、組み込みの Device Manager の代わりに Management Center を使用してデバイスを設定します。


重要


Device Manager Management Center の両方を使用して Threat Defense デバイスを管理することはできません。いったん Device Manager の統合管理を有効にすると、ローカル管理を無効にして、Management Center を使用するように管理を再設定しない限り、Management Center を使用して Threat Defense デバイスを管理することはできなくなります。一方、Threat Defense デバイスを Management Center に登録すると、Device Manager のオンボード管理サービスは無効になります。



注意


現在、シスコには Device Manager の設定を Management Center に移行するオプションはありません。その逆も同様です。Threat Defense デバイス用に設定する管理のタイプを選択する際は、このことを考慮してください。


Secure Firewall Device Manager

Device Manager は、ほとんどの Threat Defense デバイス に含まれる Web インターフェイスです。これを使用して、小規模ネットワークで最も一般的に使用されるソフトウェアの基本的な機能を構成できます。特に、多数のデバイスを含む大規模なネットワークを制御するためのデバイス マネージャを必要としない、1 台もしくは数台のデバイスを含むネットワークを対象としています。


(注)


Device Manager をサポートしているデバイスのリストについては、Cisco Secure Firewall Threat Defense 互換性ガイド を参照してください。


GCP 環境の設定

Threat Defense Virtual の展開には、Threat Defense Virtualを展開する前に 4 つのネットワークを作成する必要があります。ネットワークは次のとおりです。

  • 管理サブネットの管理 VPC。

  • 診断 VPC または診断サブネット。

  • 内部サブネットの内部 VPC。

  • 外部サブネットの外部 VPC。

さらに、Threat Defense Virtual を通過するトラフィックフローを許可するようにルートテーブルと GCP ファイアウォールルールを設定します。ルートテーブルとファイアウォールルールは、Threat Defense Virtual 自体に設定されているものとは別になっています。関連するネットワークと機能に応じて、GCP ルートテーブルとファイアウォールルールに名前を付けます。ガイドとして、「GCP 上の FTDv のネットワークトポロジの例(Sample Network Topology for FTDv on GCP)」 を参照してください。

正常性プローブの構成に使用されるすべてのインターフェイスに対する GCP 正常性チェックのルートを設定できます。これは、GCP 正常性チェック用のルートがまだ利用可能になっていないインターフェイスで、より高いメトリックを持つルートを作成することで実現できます。

手順


ステップ 1

GCP コンソールで、[VPC ネットワーク(VPC networks)] を選択し、[VPC ネットワークの作成(Create VPC Network)] をクリックします。

ステップ 2

[名前(Name)] フィールドに、特定の名前を入力します。

ステップ 3

[最大伝送単位(MTU)(Maximum transmit unit(MTU))] ドロップダウン メニューから、適切な MTU 値を選択します。

ステップ 4

サブネット作成モードで、[カスタム(Custom)] をクリックします。

ステップ 5

[サブネット(Subnet)] セクションで、 [サブネットの追加(ADD SUBNET)] をクリックして、新しいサブネットを作成します。

ステップ 6

新しいサブネット[名前(Name)] フィールドに、特定の名前を入力します。

ステップ 7

[地域(Region)] ドロップダウンリストから、展開に適した地域を選択します。4 つのネットワークはすべて同じリージョン内にある必要があります。

ステップ 8

[IPアドレス範囲(IP address range)] フィールドで、最初のネットワークのサブネットを CIDR 形式(10.10.0.0/24 など)で入力します。

ステップ 9

その他すべての設定はデフォルトのままで、 [作成(Create)] をクリックします。

ステップ 10

ステップ 1 〜 7 を繰り返して、残りの 3 つの VPC ネットワークを作成します。


ファイアウォールルールの作成

Threat Defense Virtual インスタンスの展開中に、管理インターフェイスのファイアウォールルールを適用します(Management Centerとの SSH および SFTunnel 通信を許可するため)。Threat Defense Virtual の導入を参照してください。要件に応じて、内部、外部、および診断インターフェイスのファイアウォールルールを作成することもできます。

手順


ステップ 1

GCP コンソールで、[ネットワーキング(Networking)] > [VPC ネットワーク(VPC network)] > [ファイアウォール(Firewall)]を選択し、[ファイアウォールルールの作成(Create Firewall Rule)] をクリックします。

ステップ 2

[名前(Name)] フィールドに、ファイアウォールルールのわかりやすい名前を入力します(例:vpc-asiasouth-inside-fwrule)。

ステップ 3

[ネットワーク(Network)] ドロップダウンリストから、ファイアウォールルールを作成する VPC ネットワークの名前を選択します(例:ftdv-south-inside)。

ステップ 4

[ターゲット(Targets)] ドロップダウンリストから、ファイアウォールルールに適用可能なオプションを選択します(例:[ネットワーク内のすべてのインスタンス(All instances in the network)])。

ステップ 5

[送信元フィルタ(Source filter)] ドロップダウン リストから、サポートされている IP タイプ(たとえば IPv4 の範囲)を選択します。

ステップ 6

[送信元 IP 範囲(Source IP Ranges)] フィールドに、送信元 IP アドレスの範囲を CIDR 形式で入力します(例:0.0.0.0/0)。

トラフィックは、これらの IP アドレス範囲内の送信元からのみ許可されます。

ステップ 7

[プロトコルとポート(Protocols and ports)] の下で、[指定されたプロトコルとポート(Specified protocols and ports)] を選択します。

ステップ 8

セキュリティルールを追加します。

ステップ 9

[作成(Create)] をクリックします。


Threat Defense Virtual の導入

以下の手順に従って、GCP マーケットプレイスから提供される Cisco Firepower NGFW 仮想ファイアウォール(NGFWv)を使用して Threat Defense Virtual インスタンスを展開できます。

手順


ステップ 1

GCP コンソールにログインします。

ステップ 2

ナビゲーションメニュー > [マーケットプレイス(Marketplace)]をクリックします。

ステップ 3

マーケットプレイスで「Cisco Firepower NGFW 仮想ファイアウォール(NGFWv)(Cisco Firepower NGFW virtual firewall (NGFWv))」を検索して、製品を選択します。

ステップ 4

[作成(Launch)] をクリックします。

  1. [展開名(Deployment name)]:インスタンスの一意の名前を指定します。

  2. [ゾーン(Zone)]Threat Defense Virtualを展開するゾーンを選択します。

  3. [マシンタイプ(Machine type)]システム要件に基づいて正しいマシンタイプを選択します。

  4. [SSH キー(SSH key)](オプション):SSH キーペアから公開キーを貼り付けます。

    キーペアは、GCP が保存する公開キーと、ユーザーが保存する秘密キーファイルで構成されます。これらを一緒に使用すると、インスタンスに安全に接続できます。キーペアはインスタンスへの接続に必要となるため、必ず既知の場所に保存してください。

  5. このインスタンスにアクセスするためのプロジェクト全体の SSH キーを許可するかブロックするかを選択します。Google ドキュメント『Allowing or blocking project-wide public SSH keys from a Linux instance』を参照してください。

  6. [起動スクリプト(Startup script)]:インスタンスが起動するたびに自動化されたタスクを実行するために、Threat Defense Virtual インスタンスの起動スクリプトを作成できます。

    次に、[起動スクリプト(Startup script)] フィールドにコピーして貼り付ける day0 構成の例を示します。

    {
    "AdminPassword": "Cisco@123123",
    "Hostname": "ftdv-gcp",
    "DNS1": "8.8.8.8",
    "FirewallMode": "routed",
    "IPv4Mode": "dhcp",
    "ManageLocally": "No"
    }

    ヒント



    実行エラーを防ぐには、JSON 検証ツールを使用して Day0 構成を検証する必要があります。

  7. [ネットワークインターフェイス(Network interfaces)]:1)管理、2)診断、3)内部、4)外部のインターフェイスを設定します。

    (注)



    インスタンスを作成した後では、インスタンスにインターフェイスを追加できません。不適切なインターフェイス構成でインスタンスを作成した場合は、インスタンスを削除し、適切なインターフェイス構成で再作成する必要があります。

    1. [ネットワーク(Network)] ドロップダウンリストから、[VPC network(VPC ネットワーク)](vpc-asiasouth-mgmt など)を選択します。

    2. [サブネットワーク(Subnetwork)] ドロップダウン リストからサブネットを選択します。

    3. [外部 IP(External IP)] ドロップダウンリストから、適切なオプションを選択します。

      管理インターフェイスには、[外部 IP からエフェメラルへ(External IP to Ephemeral)] を選択します。内部および外部インターフェイスでは、これはオプションです。

    4. [完了(Done)] をクリックします。

  8. [ファイアウォール(Firewall)]:ファイアウォールルールを適用します。

    • [インターネットからの TCP ポート 22 のトラフィックを許可する(SSH アクセス)(Allow TCP port 22 traffic from the Internet (SSH access))] チェックボックスをオンにして、SSH を許可します。

    • [インターネットからの HTTPS のトラフィックを許可する(FMC access)(Allow HTTPS traffic from the Internet (FMC access))] チェックボックスをオンにして、Management Centerおよび管理対象デバイスが双方向の SSL 暗号化通信チャネル(SFTunnel)を使用して通信できるようにします。

  9. [詳細(More)] をクリックしてビューを展開し、[IP 転送(IP Forwarding)][オン(On)]に設定されていることを確認します。

ステップ 5

[展開(Deploy)] をクリックします。

(注)



起動時間は、リソースの可用性など、さまざまな要因によって異なります。初期化が完了するまでに 7 ~ 8 分かかることがあります。初期化は中断しないでください。中断すると、アプライアンスを削除して、最初からやり直さなければならないことがあります。


次のタスク

GCP コンソールの [VM インスタンス(VM instance)] ページからインスタンスの詳細を表示します。インスタンスを停止および開始するための内部 IP アドレス、外部 IP アドレス、およびコントロールが表示されます。編集する場合は、インスタンスを停止する必要があります。

外部 IP を使用した Threat Defense Virtual インスタンスへの接続

Threat Defense Virtualインスタンスには、内部 IP と外部 IP が割り当てられます。外部 IP を使用してThreat Defense Virtualインスタンスにアクセスできます。

手順


ステップ 1

GCP コンソールで、[コンピューティングエンジン(Compute Engine)] > [VM インスタンス(VM instances)]を選択します。

ステップ 2

Threat Defense Virtualのインスタンス名をクリックすると、[VM インスタンスの詳細(VM instance details)] ページが開きます。

ステップ 3

[詳細(Details)] タブで、[SSH] フィールドのドロップダウンメニューをクリックします。

ステップ 4

[SSH] ドロップダウンメニューから、目的のオプションを選択します。

次の方法を使用してThreat Defense Virtualインスタンスに接続できます。

  • その他の SSH クライアントまたはサードパーティ製ツール:詳細については、Google ドキュメントの 「Connecting using third-party tools」を参照してください。

SSH を使用した Threat Defense Virtual インスタンスへの接続

UNIX スタイルのシステムから Threat Defense Virtual インスタンスに接続するには、SSH を使用してインスタンスにログインします。

手順


ステップ 1

次のコマンドを使用して、ファイルの権限を設定し、自分だけがファイルを読み取れるようにします。

$ chmod 400 <private_key>

ここで、

<private_key> は、アクセスするインスタンスに関連付けられた秘密キーを含むファイルのフルパスと名前です。

ステップ 2

インスタンスにアクセスするには、次の SSH コマンドを使用します。

$ ssh –i <private_key> <username>@<public-ip-address>

<private_key> は、アクセスするインスタンスに関連付けられた秘密キーを含むファイルのフルパスと名前です。

<username> は、Threat Defense Virtual インスタンスのユーザー名です。

<public-ip-address> は、コンソールから取得したインスタンスの IP アドレスです。


シリアルコンソールを使用した Threat Defense Virtual インスタンスへの接続

手順


ステップ 1

GCP コンソールで、[コンピューティングエンジン(Compute Engine)] > [VM インスタンス(VM instances)]を選択します。

ステップ 2

Threat Defense Virtualのインスタンス名をクリックすると、[VM インスタンスの詳細(VM instance details)] ページが開きます。

ステップ 3

[詳細(Details)] タブで、[シリアルコンソールへの接続(Connect to serial console)] をクリックします。

詳細については、Google ドキュメントの「シリアルコンソールとのやり取り」を参照してください。


Gcloud を使用した Threat Defense Virtual インスタンスへの接続

手順


ステップ 1

GCP コンソールで、[コンピューティングエンジン(Compute Engine)] > [VM インスタンス(VM instances)]を選択します。

ステップ 2

Threat Defense Virtualのインスタンス名をクリックすると、[VM インスタンスの詳細(VM instance details)] ページが開きます。

ステップ 3

[詳細(Details)] タブで、[SSH] フィールドのドロップダウンメニューをクリックします。

ステップ 4

[gcloud コマンドを表示(View gcloud command)] > [Cloud Shell で実行(Run in Cloud Shell)]をクリックします。

[Cloud Shell] ターミナルウィンドウが開きます。詳細については、Google ドキュメントの「gcloud コマンドラインツールの概要」、および「gcloud compute ssh」を参照してください。


GCP での診断インターフェイスを使用しない Threat Defense Virtual の展開について

Cisco Secure Firewall バージョン 7.3 以前では、Threat Defense Virtual は少なくとも 4 つのインターフェイス(1 つの管理インターフェイス、1 つの診断インターフェイス、2 つのデータインターフェイス)で展開されます。

Cisco Secure Firewall バージョン 7.4.1 以降は、診断インターフェイスを削除し、少なくとも 4 つのインターフェイス(1 つの管理インターフェイスと 3 つのデータインターフェイス)で Threat Defense Virtual を展開できます。この機能により、同じマシンタイプに追加のデータインターフェイスを備えた Threat Defense Virtual を展開できます。たとえば、c2-standard-8 マシンタイプでは、1 つの管理インターフェイス、1 つの診断インターフェイス、および 6 つのデータインターフェイスを備えた Threat Defense Virtual を展開する代わりに、1 つの管理インターフェイスと 7 つのデータインターフェイスを備えた Threat Defense Virtual を展開できます。

Cisco Secure Firewall バージョン 7.4.1 以降では、診断インターフェイスを使用せずに Threat Defense Virtual を GCP で展開することが推奨されます。

この機能は、Google Cloud Platform(GCP)上の Threat Defense Virtual インスタンスの新しい展開でのみサポートされます。


(注)


サポートされるインターフェイスの最大数は 8 であるため、最大 4 つのインターフェイスを追加して、最大 8 つのインターフェイスを備えた Threat Defense Virtual を展開できます。


診断インターフェイスを使用しない Threat Defense Virtual の展開のガイドラインと制限事項

  • 診断インターフェイスが削除されると、syslog および SNMP は、診断インターフェイスの代わりに Threat Defense Virtual 管理インターフェイスまたはデータインターフェイス使用してサポートされます。

  • この展開では、クラスタリングと Auto Scale がサポートされています。

  • 診断インターフェイスポートを持つ Threat Defense Virtual インスタンスと、診断インターフェイスポートを持たない Threat Defense Virtual のインスタンスのグループ化はサポートされていません。


    (注)


    ここでの Threat Defense Virtual インスタンスのグループ化は、GCP 上のインスタンスグループ内のインスタンスのグループ化を指します。これは、Management Center Virtual での Threat Defense Virtual インスタンスのグループ化には関係しません。


  • CMI はサポートされていません。

GCP での診断インターフェイスを使用しない Threat Defense Virtual の展開のためのデータインターフェイスへの NIC マッピング

診断インターフェイスを使用せずに Threat Defense Virtual を展開するためのデータインターフェイスへの NIC マッピングを以下に示します。

GCP での診断インターフェイスを使用しない Threat Defense Virtual の展開

診断インターフェイスを使用せずに Threat Defense Virtual を展開するには、次の手順を実行します。

手順


ステップ 1

新規展開に使用される Day 0 構成スクリプト(GCP コンソールの Startup script )でキーと値のペア Diagnostic: OFF/ON を使用して、この機能を有効にします。デフォルトでは、キーと値のペアは Diagnostic: ON に設定されていて、診断インターフェイスが起動します。キーと値のペアが Diagnostic: OFF に設定されている場合、展開は診断インターフェイスを使用せずに起動します。

次に、Day 0 構成スクリプトの例を示します。
{
"AdminPassword": "E28@2OiUrhx!",
"Hostname": "ciscothreatdefensevirtual",
"FirewallMode": "routed",
"ManageLocally": "No",
"Diagnostic": "OFF"
}

(注)



キーと値のペア "Diagnostic": "ON/OFF" では、大文字と小文字が区別されます。

ステップ 2

必要な最小数の NIC(4 枚)を接続します。

GCP に Threat Defense Virtual を展開する詳細な手順については、「GCP への Threat Defense Virtual の展開」を参照してください。

インターフェイスの詳細については、「Interface Overview」を参照してください。

ステップ 3

(任意) コンソールで show interface ip brief コマンドを使用して、インターフェイスの詳細を表示します。次に示されているように、Management Center Virtual でインターフェイスの詳細を表示することもできます。

インターフェイスは、Management Center Virtual に次のように表示されます。


アップグレードのシナリオ

Threat Defense Virtual インスタンスは、以下のシナリオに従ってアップグレードできます。

  • すべての Cisco Secure Firewall バージョン:診断インターフェイスを使用して展開された Threat Defense Virtual インスタンスを、診断インターフェイスを使用する Threat Defense Virtual インスタンスにアップグレードできます。

  • Cisco Secure Firewall バージョン 7.4 以降:診断インターフェイスを使用せずに展開された Threat Defense Virtual インスタンスを、診断インターフェイスを使用しない Threat Defense Virtual インスタンスにアップグレードできます。

次に示すアップグレードシナリオはサポートされていません。

  • すべての Cisco Secure Firewall バージョン:診断インターフェイスを使用して展開された Threat Defense Virtual インスタンスは、診断インターフェイスを使用しない Threat Defense Virtual インスタンスにはアップグレードできません。

  • Cisco Secure Firewall バージョン 7.4.1 以降:診断インターフェイスを使用せずに展開された Threat Defense Virtual インスタンスは、診断インターフェイスを使用する Threat Defense Virtual インスタンスにはアップグレードできません。


(注)


NIC の数と順序は、アップグレード後も維持されます。


診断インターフェイスを使用しない Threat Defense Virtual クラスタまたは Auto Scale ソリューションの展開

Threat Defense Virtual クラスタ、または診断インターフェイスを使用しない Threat Defense Virtual インスタンスで構成される Auto Scale ソリューションの新しい展開を実行するには、キーと値のペア Diagnostic: OFF/ON が Day 0 構成スクリプトで OFF に設定されていることを確認します。

トラブルシューティング

Threat Defense Virtual の展開時に診断インターフェイスが削除されない場合は、キーと値のペア Diagnostic: OFF/ON が Day 0 構成スクリプトで OFF に設定されているか確認します。

Auto Scale ソリューション

次の項では、Auto Scale ソリューションのコンポーネントが GCP の Threat Defense Virtual でどのように機能するかについて説明します。

概要

Threat Defense Virtual Auto Scale for GCP は、GCP によって提供されるサーバーレス インフラストラクチャ(クラウド機能、ロードバランサ、Pub/Sub、インスタンスグループなど)を利用した完全なサーバーレス導入です。

Threat Defense Virtual Auto Scale for GCP 導入の主な特徴は次のとおりです。

  • GCP Deployment Manager のテンプレートをベースとした導入。

  • CPU 使用率などに基づくスケーリングメトリックをサポート。

  • Threat Defense Virtual 展開とマルチ可用性ゾーンのサポート。

  • Threat Defense Virtual の自動登録および登録解除をサポート。

  • 完全に自動化された設定をスケールアウトされた Threat Defense Virtual インスタンスに自動適用。

  • NAT ポリシー、アクセスポリシー、およびルートを自動的に Threat Defense Virtual に適用。

  • ロードバランサとマルチ可用性ゾーンのサポート。

  • 他のプラットフォームで Management Center Virtual をサポート。

  • シスコでは、導入を容易にするために、Auto Scale for GCP の導入パッケージを提供しています。

  • 脅威防御仮想インスタンスは、ループバック インターフェイスを使用して正常性プローブに応答します。

注意事項と制約事項

  • IPv4 だけがサポートされます。

  • ライセンス:BYOL のみをサポートしています。PAYG ライセンスはサポートされていません。

  • デバイス機能エラーはログに表示されません。

  • サポートされるデバイスの最大数は 25 です。これは、Management Center Virtual インスタンスの上限です。

  • すべての Cisco Secure Firewall バージョンで、提供されているテンプレートを使用して、Threat Defense Virtual Auto Scale ソリューションを展開できます。Threat Defense Virtual インスタンスは、少なくとも 4 つのインターフェイス(1 つの管理インターフェイス、1 つの診断インターフェイス、および 2 つのデータインターフェイス)で展開されます。

    Cisco Secure Firewall バージョン 7.4.1 以降では、診断インターフェイスを使用せずに Threat Defense Virtual を展開することもできます。このシナリオでも、展開は少なくとも 4 つのインターフェイス(1 つの管理インターフェイスと 3 つのデータインターフェイス)で実行されます。この展開を実行するには、 入力パラメータの説明に従って、テンプレートパラメータ(diagFirewallRule、diagSubnetworkName、diagVpcName、 および withDiagnostic )を変更します。

  • スケールアウト時間を短縮するコールドスタンバイまたはスナップショットメソッドはサポートされていません。

  • スケジュールベースのスケーリングはサポートされていません。

  • 平均メモリ使用率に基づく自動スケーリングはサポートされていません。

  • スケールイン/スケールアウトにより、インスタンスの数が 1 よりも多く減少/増加する場合がありますが、Management Center Virtual での Threat Defense Virtual インスタンスの登録解除/登録は順次 1 つずつ実行されます。

  • スケールイン時に 300 秒の接続ドレイン時間があります。ドレイン時間を必要な時間に手動で設定することもできます。

  • 外部ロードバランサは、提供されているテンプレートによって作成されます。ロードバランサのパブリック IP の DNS 要件をカスタマイズすることはできません。

  • ユーザーは、既存のインフラストラクチャを導入のサンドイッチモデルに適合させる必要があります。

  • スケールアウトおよびスケールインのプロセス中に発生したエラーの詳細については、クライド機能のログを分析してください。

  • NAT、デバイスグループに付加されたセキュリティポリシー、および静的ルートは、新しく作成された 脅威に対する防御 ファイルに適用されます。

  • ソリューションを複数の Threat Defense Virtual に対して展開する場合、Management Center Virtual は一度に 1 つの登録要求しか処理できないため、展開時間が長くなります。スケールアウトによって複数の Threat Defense Virtual インスタンスが追加されると、展開時間も長くなります。現在、すべての登録と登録解除は連続して実行されます。

  • 自動スケーリングを開始する前に、Management Center Virtual でデバイスグループ、NAT ルール、およびネットワークオブジェクトを作成する必要があります。ILB および ELB IP は、ソリューションを展開してからのみ使用できることに注意してください。したがって、ダミーオブジェクトを作成し、実際の IP を取得した後にオブジェクトを更新できます。

Auto Scale の導入例

Threat Defense Virtual Auto Scale for GCP は、Threat Defense Virtual インスタンスグループを GCP の内部ロードバランサ(ILB)と GCP の外部ロードバランサ(ELB)の間に配置する水平方向の自動スケーリングソリューションです。

  • ELB は、インターネットからのトラフィックをインスタンスグループ内の Threat Defense Virtual インスタンスに分散させます。その後、Threat Defense Virtual がアプリケーションにトラフィックを転送します。

  • ILB は、アプリケーションからのインターネットトラフィックをインスタンスグループ内の Threat Defense Virtual インスタンスに分散させます。その後、Threat Defense Virtual がインターネットにトラフィックを転送します。

  • ネットワークパケットが、単一の接続で両方(内部および外部)のロードバランサを通過することはありません。

  • スケールセット内の Threat Defense Virtual インスタンスの数は、負荷条件に基づいて自動的にスケーリングおよび設定されます。

図 2. Threat Defense Virtual 自動スケールのユースケース

すべての Cisco Secure Firewall バージョンで、提供されているテンプレートを使用して、Threat Defense Virtual Auto Scale ソリューションを展開できます。Threat Defense Virtual インスタンスは、少なくとも 4 つのインターフェイス(1 つの管理インターフェイス、1 つの診断インターフェイス、および 2 つのデータインターフェイス)で展開されます。

Cisco Secure Firewall バージョン 7.4.1 以降では、診断インターフェイスを使用せずに Threat Defense Virtual を展開することもできます。このシナリオでも、展開は少なくとも 4 つのインターフェイス(1 つの管理インターフェイスと 3 つのデータインターフェイス)で実行されます。この展開を実行するには、 入力パラメータの説明に従って、テンプレートパラメータ(diagFirewallRule、diagSubnetworkName、diagVpcName、 および withDiagnostic )を変更します。

スコープ

このドキュメントでは、Threat Defense Virtual Auto Scale for GCP ソリューションのサーバーレスコンポーネントを展開する際の詳細な手順について説明します。


重要


  • 導入を開始する前に、ドキュメント全体をお読みください。

  • 導入を開始する前に、前提条件を満たしていることを確認します。

  • ここに記載されている手順と実行順序に従っていることを確認します。


導入パッケージのダウンロード

Threat Defense Virtual Auto Scale for GCP は、GCP によって提供されるサーバーレス インフラストラクチャ(クラウド機能、ロードバランサ、Pub/Sub、インスタンスグループなど)を利用した GCP Deployment Manager のテンプレートベースの導入です。

Threat Defense Virtual Auto Scale for GCP ソリューションの起動に必要なファイルをダウンロードします。該当する Threat Defense Virtual バージョン用の展開スクリプトとテンプレートは、GitHub リポジトリから入手できます。


注目


Auto Scale 用のシスコ提供の導入スクリプトおよびテンプレートは、オープンソースの例として提供されており、通常の Cisco TAC サポートの範囲内ではカバーされないことに注意してください。


システム要件

Threat Defense Virtual Auto Scale for GCP ソリューションは、次のコンポーネントで構成されています。

導入マネージャ

  • 構成をコードとして扱い、反復可能な展開を実行します。Google Cloud Deployment Manager では、YAML を使用して、アプリケーションに必要なすべてのリソースを宣言形式で指定できます。また、Jinja2 テンプレートを使用して構成をパラメータ化し、一般的な導入パラダイムを再利用可能にすることもできます。

  • リソースを定義する構成ファイルを作成します。リソースを作成するプロセスを繰り返し実行することで、一貫した結果を得ることができます。詳細については、https://cloud.google.com/deployment-manager/docsを参照してください。

図 3. 導入マネージャビュー

GCP のマネージド インスタンス グループ

マネージド インスタンス グループ(MIG)は、指定したインスタンステンプレートとオプションのステートフル構成に基づいて、各マネージドインスタンスを作成します。詳細については、https://cloud.google.com/compute/docs/instance-groupsを参照してください。

図 4. インスタンスグループの機能

ターゲット使用率メトリック

  • 次の図は、ターゲット使用率のメトリックを示しています。自動スケーリングを決定する際、平均 CPU 使用率メトリックのみが使用されます。

  • オートスケーラは、選択された使用率メトリクスに基づいて使用状況の情報を継続的に収集し、実際の使用率を希望するターゲット使用率と比較します。次に、この情報を使用して、グループがインスタンスを削除する必要があるか(スケールイン)またはインスタンスを追加する必要があるか(スケールアウト)を判断します。

  • ターゲット使用率レベルとは、仮想マシン(VM)インスタンスをどのレベルで維持するかを示します。たとえば、CPU 使用率に基づいてスケーリングする場合、ターゲット使用率レベルを 75% に設定すると、オートスケーラは指定されたインスタンス グループで 75% またはそれに近い CPU 使用率を 維持します。各メトリックの使用率レベルは、自動スケーリング ポリシーに基づいてさまざまに解釈されます。詳細については、https://cloud.google.com/compute/docs/autoscalerを参照してください。

サーバーレスクラウド機能

SSH パスワードの変更、マネージャの設定、Management Center Virtual への Threat Defense Virtual の登録、Management Center Virtual から Threat Defense Virtual の登録解除などのタスクには、サーバーレスの Google Cloud 機能を使用します。

  • スケールアウト中に新しい Threat Defense Virtual インスタンスがインスタンスグループに追加された場合、SSH パスワードの変更、マネージャの設定、Management Center Virtual への Threat Defense Virtual の登録、Management Center Virtual から Threat Defense Virtual の登録解除などのタスクを実行する必要があります。

  • クラウド機能は、スケールアウトプロセス中にクラウドのパブリック/サブトピックを介してトリガーされます。また、スケールアウト時のインスタンス追加専用のフィルタを備えたログシンクもあります。

クラウド機能を使用したサーバーレスのライセンス登録解除

  • スケールイン時のインスタンス削除中に、Threat Defense Virtual インスタンスからライセンスの登録を解除し、Management Center Virtual から Threat Defense Virtual の登録を解除する必要があります。

  • クラウド機能は、クラウドのパブリック/サブトピックを介してトリガーされます。特に削除プロセスについては、スケールイン時のインスタンス削除専用のフィルタを備えたログシンクがあります。

  • クラウド機能がトリガーされると、削除対象の Threat Defense Virtual インスタンスに SSH で接続し、ライセンス登録解除のコマンドを実行します。

Auto Scale ソリューションの概要

図 5. Auto Scale ソリューションの概要

前提条件

GCP リソース

GCP プロジェクト

このソリューションのすべてのコンポーネントを展開するには、既存または新しく作成されたプロジェクトが必要です。

VPC ネットワーク

4 つの VPC が使用可能/作成されていることを確認します。Auto Scale 展開では、ネットワークリソースの作成、変更、管理は行われません。

既存のサブネットワークに加えて、/28 サブネットワークを使用して管理 VPC ネットワークに新しい VPC コネクタを作成します。クラウド機能はVPC コネクタを使用して、プライベート IP アドレスで Threat Defense Virtual にアクセスします。

Threat Defense Virtual には 4 つのネットワーク インターフェイスが必要なため、仮想ネットワークには次の 4 つのサブネットが必要です。

  • 外部トラフィック

  • 内部トラフィック

  • 管理トラフィック

  • 診断トラフィック

Firewall

VPC 間通信を許可し、正常性プローブも許可するファイアウォールルールを作成する必要があります。

内部、外部、管理、および診断インターフェイス用に 4 つのファイアウォールルールが必要です。また、正常性チェックプローブを許可するファイアウォールルールを作成します。

正常性チェックプローブの IP アドレスは次のとおりです。

  • 35.191.0.0/16

  • 130.211.0.0/22

  • 209.85.152.0/22

  • 209.85.204.0/22

Deployment Manager テンプレートで後に使用されるファイアウォールタグに注意する必要があります。

サブネットが接続されているネットワーク セキュリティ グループで、次のポートを開く必要があります。

  • SSH(TCP/22):ロードバランサと Threat Defense Virtual 間の正常性プローブに必要です。サーバーレス機能と Threat Defense Virtual 間の通信に必要です。

  • アプリケーション固有のプロトコルまたはポート:ユーザーアプリケーションに必要です(TCP/80 など)。

GCP クラウド機能パッケージの構築

Threat Defense Virtual GCP Auto Scale ソリューションでは、圧縮形式の ZIP パッケージでクラウド関数を提供する 2 つのアーカイブファイルを作成する必要があります。

  • ftdv_scalein.zip

  • ftdv_scaleout.zip

ftdv_scalein.zip および ftdv_scaleout.zip パッケージの構築方法については、Auto Scale の導入手順を参照してください。

関数は、特定のタスクを実行するために可能な限り独立しており、拡張機能や新しいリリースのサポートのために必要に応じてアップグレードできます。

入力パラメータ

次の表に、テンプレート パラメータおよび例を示します。各パラメータの値を決めたら、GCP プロジェクトに GCP Deployment Manager を展開するときに、各パラメータを使用して Threat Defense Virtual デバイスを作成できます。

表 4. テンプレートパラメータ

パラメータ名

使用できる値/タイプ

説明

resourceNamePrefix

文字列

すべてのリソースは、このプレフィックスを含む名前で作成されます。

例:demo-test

region

GCP でサポートされている有効なリージョン

[String]

プロジェクトが展開されるリージョン名。

例:us-central1

serviceAccountMailId

文字列 [ Email Id]

サービスアカウントを識別するメールアドレス。

vpcConnectorName

文字列

サーバーレス環境と VPC ネットワーク間のトラフィックを処理するコネクタの名前。

例:demo-test-vpc-connector

adminPassword

文字列

Threat Defense Virtual インスタンスの初期パスワード。後でこのパラメータは「newFtdPasswordSecret」に変更されます。

bucketName

文字列

クラウド機能の ZIP パッケージをアップロードする GCP ストレージバケットの名前。

例:demo-test-bkt

coolDownPeriodSec

整数

オートスケーラが新しいインスタンスから情報の収集を開始するまで待機する秒数。

例:30

cpuUtilizationTarget

10 進数 (0,1]

オートスケーラーが維持する必要があるインスタンスグループ内の VM の平均 CPU 使用率。

例:0.5

deployUsingExternalIP

ブール値

Threat Defense Virtual の管理にパブリック IP アドレスが必要かどうかを決定します。

例:true

true に設定されている場合、Threat Defense Virtual にはパブリック IP アドレスが必要です。false に設定されている場合、パブリック IP アドレスは必要ありません。

diagFirewallRule

文字列

診断 VPC 用に作成されたファイアウォールルールの名前。

例:cisco-ftdv-diag-firewall-rule

診断インターフェイスを使用せずに Threat Defense Virtual を展開する場合は、このパラメータを空白のままにするか、ダミーの文字列を入力します。

diagSubnetworkName

文字列

診断インターフェイスに使用される VPC サブネットの名前。

例:cisco-ftdv-diag-subnet

診断インターフェイスを使用せずに Threat Defense Virtual を展開する場合は、このパラメータを空白のままにするか、ダミーの文字列を入力します。

diagVpcName

文字列

診断インターフェイスに使用される VPC の名前。

例:custom-ftdv-diag-vpc

診断インターフェイスを使用せずに Threat Defense Virtual を展開する場合は、このパラメータを空白のままにするか、ダミーの文字列を入力します。

elbFePorts

整数

ELB ファストイーサネットポート。

例:80,22

elbIpProtocol

文字列

使用される ELB IP プロトコル。

例:TCP

elbPort

整数

ELB ポート番号。

例: 80

elbPortName

文字列

ELB ポートの名前。

例:tcp

elbPortRange

整数

ELB ポートの範囲。

例:80-80

elbProtocol

文字列

使用される ELB プロトコル。

例:TCP

elbProtocolName

文字列

ELB プロトコルの名前。

例:TCP

elbTimeoutSec

整数

秒単位の ELB タイムアウト時間。

例:5

elbUnhealthyThreshold

整数

ヘルスチェック不合格回数のしきい値。

例:2。

fmcIP

文字列

Management Center の IP アドレス

例:10.61.1.2

fmcPasswordSecret と新しい FtdPasswordSecret

文字列

作成されたシークレットの名前。

fmcUsername

文字列

Management Center Virtual のユーザー名

ftdvCheckIntervalSec

整数

ヘルスチェックの間隔。

例:300

ftdvHealthCheckPort

整数

Threat Defense Virtual のヘルスチェックのポート番号。

例:22

ftdvHealthCheckProtocolName

文字列

ヘルスチェックに使用されるプロトコル。

例:TCP

ftdvPassword

文字列

Threat Defense Virtual のパスワード。

ftdvTimeoutSec

整数

Threat Defense Virtual 接続のタイムアウト

例:300

ftdvUnhealthyThreshold

整数

ヘルスチェック不合格回数のしきい値。

例:3

grpID

文字列

Management Center で作成されたデバイスグループの名前。

例:auto-group

healthCheckFirewallRule

文字列

ヘルスチェックプローブの IP 範囲からのパケットを許可するファイアウォールルールの名前。

例:custom-ftdv-hc-firewall-rule

healthCheckFirewallRuleName

文字列

ヘルスチェックプローブの IP 範囲からのパケットを許可するファイアウォールルールのタグ。

例:demo-test-health-allow-all

ilbCheckIntervalSec

整数

ILB 接続をチェックする間隔。

例:10

ilbDrainingTimeoutSec

整数

接続ドレインのタイムアウト時間

例:60

ilbPort

整数

ILB ポート番号。

例: 80

ilbProtocol

文字列

使用される ILB プロトコル。

例:TCP

ilbProtocolName

文字列

ILB プロトコル名。

例:TCP

ilbTimeoutSec

整数

ILB タイムアウト時間。

例:5

ilbUnhealthyThreshold

整数

ヘルスチェック不合格回数のしきい値。

例:3

insideFirewallRule

文字列

内部ファイアウォールルールの名前。

例:custom-ftdv-in-firewall-rule

insideFirewallRuleName

文字列

内部 VPC での通信を許可するファイアウォールルールのタグ。

例:demo-test-inside-allowall

insideGwName

文字列

内部ゲートウェイの名前。

例:inside-gateway

insideSecZone

文字列

内部セキュリティゾーンの名前。

例:inside-zone

insideSubnetworkName

文字列

内部サブネットの名前。

例:custom-ftdv-inside-subnet

insideVPCName

文字列

内部 VPC の名前。

例:demo-test-inside

insideVPCSubnet

文字列

内部サブネットの名前。

例:demo-test-inside-subnet

licenseCAPS

文字列

使用するライセンスの名前

例:BASE、MALWARE、URL Filter、THREAT

マシン タイプ

文字列

Threat Defense Virtual VM のマシンタイプ。

例:n1-standard-4

maxFTDCount

整数

インスタンスグループで許可される Threat Defense Virtual インスタンスの最大数。

例:3

maxFTDReplicas

整数

自動スケーリンググループ内の Threat Defense Virtual インスタンスの最大数。

例:2。

mgmtFirewallRule

文字列

管理ファイアウォールルールの名前。

例:cisco-ftdv-mgmt-firewall-rule

mgmtFirewallRuleName

文字列

管理 VPC での通信を許可するファイアウォールルールのタグ。

例:demo-test-mgmt-allowall

mgmtSubnetworkName

文字列

管理サブネットの名前。

例:custom-ftdv-mgmt-subnet

mgmtVPCName

文字列

管理 VPC の名前。

例:demo-test-mgmt

mgmtVPCSubnet

文字列

管理サブネットの名前。

例:demo-test-mgmt-subnt

minFTDCount

整数

任意の時点でインスタンスグループで使用可能な Threat Defense Virtual の最小インスタンス数。

例 1

minFTDReplicas

整数

自動スケーリンググループ内の Threat Defense Virtual インスタンスの最小数。

例:2。

natID

文字列

脅威に対する防御 Management Center を登録するときに必要な一意の NAT ID。

outsideFirewallRule

文字列

外部ファイアウォールルールの名前。

例:cisco-ftdv-out-firewall-rule

outsideFirewallRuleName

文字列

外部 VPC での通信を許可するファイアウォールルールのタグ。

例:demo-test-outside-allowall

outsideGwName

文字列

外部ゲートウェイの名前。

例:outside-gateway

outsideSecZone

文字列

外部セキュリティゾーンの名前。

例:outside-zone

outsideSubnetworkName

文字列

外部サブネットの名前。

例:custom-ftdv-outside-subnet

outsideVPCName

文字列

外部 VPC の名前。

例:demo-test-outside

outsideVPCSubnet

文字列

外部サブネットの名前。

例:demo-test-outside-subnt

policyID

文字列

ACL ポリシーの名前。

publicKey

文字列

Threat Defense Virtual VM の SSH キー。

sourceImageURL

文字列

プロジェクトで使用する Threat Defense Virtual イメージの URL。

sshUsingExternalIP

ブール値

Google 機能によってパブリック IP アドレスとプライベート IP アドレスのどちらが使用されるかを決定します。

例:true

true に設定されている場合、Google 機能はパブリック IP アドレスを使用します。false に設定されている場合、Google 機能はプライベート IP アドレスを使用します。

withDiagnostic

ブール値

Threat Defense Virtual を診断インターフェイスを使用して展開するか、診断インターフェイスを使用せずに展開するかを決定します。

例:true

true に設定すると、Threat Defense Virtual は診断インターフェイスを使用して展開されます。false に設定すると、Threat Defense Virtual は診断インターフェイスを使用せずに展開されます。

Auto Scale ソリューションの展開

手順


ステップ 1

Git リポジトリをローカルフォルダに複製します。

git clone git_url -b branch_name

ステップ 2

gcloud CLI でバケットを作成します。

gsutil mb -c nearline gs://bucket_name

(注)



システムにインストールされている Google Cloud Shell または Google Cloud SDK で、この手順の任意の gsutil または gcloud コマンドを実行します。

ステップ 3

Zip 形式の圧縮パッケージを作成します。

  1. ftdv_scaleout および ftdv_scalein フォルダから、以下のファイルで構成される Zip 形式の圧縮パッケージを作成します。

    • main.py

    • basic_functions.py

    • fmc_functions.py

    • requirements.txt

    (注)



    内部 IP アドレスを使用する場合は、main.py ファイルで ssh_ip = response[‘networkInterfaces’] [2] [‘networkIP’] コマンドを使用します。外部 IP アドレスを使用する場合は、ssh_ip = response[‘networkInterfaces’] [2] [‘accessConfigs’] [0] [‘natIP’] コマンドを入力します。また、この関数では 2 つの静的ルートが追加されます。静的ルートを変更するには、fmc.create_static_network_route (vm_name, ‘outside’, ‘any_ipv4’, os.getenv(“OUTSIDE_GW_NAME”), metric=1) および fmc.create_static_network_route (vm_name, ‘inside’, ‘any_ipv4’, os.getenv(“INSIDE_GW_NAME”), metric=2) コマンドを使用します。

  2. Zip 形式の圧縮パッケージの名前を ftdv_scaleout.zip および ftdv_scalein.zip に変更します。

    (注)



    フォルダ内を移動して選択するファイルを右クリックし、[圧縮|アーカイブ(compress | archive)] を選択すると、GCP が読み取れる .zip が作成されます。

ステップ 4

Zip 形式の圧縮パッケージ(ftdv_scaleout.zip および ftdv_scalein.zip)をクラウドエディタのワークスペースにアップロードします。

ステップ 5

以下のファイルを Deployment Manager のテンプレートからクラウドエディタのワークスペースにアップロードします。

  • ftdv_predeployment.yaml

  • ftdv_predeployment.jinja

  • ftdv_parameters.yaml

  • ftdv_template.jinja

ステップ 6

Zip 形式の圧縮パッケージをバケットストレージにコピーします。

  • gsutil cp ftdv_scaleout.zip gs://bucket_name
  • gsutil cp ftdv_scalein.zip gs://bucket_name

ステップ 7

内部、外部、管理、診断インターフェイス用の VPC とサブネットを作成します。

管理 VPC では、/28 サブネット(例:10.8.2.0/28)が必要です。

ステップ 8

内部、外部、管理、診断インターフェイス用に 4 つのファイアウォールルールが必要です。また、正常性チェックプローブを許可するファイアウォールルールが必要です。

ステップ 9

Secret Manager GUI を使用して、次の 2 つのシークレットを作成します。https://console.cloud.google.com/security/secret-manager を参照してください。

  • fmc-password

  • ftdv-new-password

ステップ 10

VPC コネクタを作成します。

gcloud beta compute networks vpc-access connectors create <vpc-connector-name>
--region <region> --subnet=</28 subnet name>

例:

gcloud beta compute networks vpc-access connectors create demo-vpc-connector
--region us-central1 --subnet=outside-connect-28
Create request issued for: [demo-vpc-connector]
Waiting for operation [projects/asavgcp-poc-4krn/locations/us-central1/operations/
10595de7-837f-4c19-9396-0c22943ecf15] to complete...done.
Created connector [demo-vpc-connector].

ステップ 11

パブリック IP を持つ任意のパブリック クラウド プラットフォームに Management Center Virtual を展開します。各種パブリッククラウド プラットフォームに Management Center Virtual を展開する方法の詳細については、『Cisco Secure Firewall Management Center Virtual Getting Started Guide』を参照してください。

(注)



Management Center Virtual を展開したインスタンスでステップ 12 から 16 を実行します。

ステップ 12

Management Center Virtual インスタンス:fmcpassword シークレットに保存されているものと同じパスワードを使用して、Management Center Virtual でユーザー restapi を作成します。詳細については、「ユーザー」を参照してください。

ステップ 13

Management Center Virtual インスタンス:デバイスグループ、アクセス コントロール ポリシー、およびアクセス制御ルールを作成します。詳細については、「デバイスグループの追加」、「基本的なアクセス コントロール ポリシーの作成」、および「アクセスコントロールルールの作成および編集」を参照してください。

ステップ 14

Management Center Virtual インスタンス:以下のオブジェクトを作成します。Management Center Virtual でオブジェクトを作成する方法の詳細については、「オブジェクト管理」を参照してください。

  • ELB-IP

  • ILB-IP

  • Application-IP

  • ヘルスチェックの IP 範囲(4)

  • メタデータ(Metadata)


object network hc1
  subnet 35.191.0.0 255.255.0.0
object network metadata
  host 169.254.169.254
object network ilb-ip
  host 10.52.1.218
object network hc2
  subnet 130.211.0.0 255.255.252.0
object network elb-ip
  host 34.85.214.40
object network hc3
  subnet 209.85.152.0 255.255.252.0
object network hc4
  subnet 209.85.204.0 255.255.252.0
object network inside-linux
  host 10.52.1.217
object network outside-gateway
  host <>
object network inside-gateway
  host <>

ステップ 15

Management Center Virtual インスタンス:セキュリティゾーン(インターフェイスオブジェクト)を作成します。「Creating Security Zone and Interface Group Objects」を参照してください。

  • inside-security-zone

  • outside-security-zone

ステップ 16

Management Center Virtual インスタンス:NAT ポリシーと NAT ルールを作成します。詳細については、「Network Address Translation」を参照してください。


nat (inside,outside) source dynamic hc1 interface destination static ilb-ip metadata service
SVC_4294968559 SVC_4294968559
nat (inside,outside) source dynamic hc2 interface destination static ilb-ip metadata service
SVC_4294968559 SVC_4294968559
nat (inside,outside) source dynamic any interface
nat (outside,inside) source dynamic hc1 interface destination static elb-ip metadata service
SVC_4294968559 SVC_4294968559
nat (outside,inside) source dynamic hc2 interface destination static elb-ip metadata service
SVC_4294968559 SVC_4294968559
nat (outside,inside) source dynamic hc3 interface destination static elb-ip metadata service
SVC_4294968559 SVC_4294968559
nat (outside,inside) source dynamic hc4 interface destination static elb-ip metadata service
SVC_4294968559 SVC_4294968559
nat (outside,inside) source dynamic any interface destination static elb-ip inside-linux

ステップ 17

導入前および Threat Defense Virtual Auto Scale 導入用の Jinja ファイルと YAML ファイルのパラメータを更新します。

  1. ftdv_predeployment.yaml ファイルを開き、次のパラメータを更新します。

    • resourceNamePrefix: <resourceNamePrefix>

    • region: <region>

    • serviceAccountMailId: <serviceAccountMailId>

    • vpcConnectorName: <VPC-Connector-Name>

    • bucketName: <bucketName>

    • fmcIP:<Management Center-IP-address>

    • regID:<registration-ID>

    • natID:<unique-NAT-ID>

    • grpID:<device-group-name>

    • policyID:<acl-policy-name>

    • licenseCAPS:<licenses>

    • fmcPasswordSecret:<Management Center-password>

    • newFtdPasswordSecret:<new-Threat Defense Virtual-password>

    • fmcUsername:<username>

    • ftdvPassword:<password>

    • outsideGwName:<outside-gateway-name>

    • insideGwName:<inside-gateway-name>

    • outsideSecZone:<outside-security-zone>

    • insideSecZone:<inside-security-zone>

    • sshUsingExternalIP:<true/false>

  2. ftdv_predeployment.jinja ファイルは、ftdv_predeployment.yaml ファイルからパラメータを受け取ります。

  3. ftdv_parameters.yaml ファイルを開き、以下のパラメータを更新します。

    VPC and Firewall Parameters
    • mgmtVpcName:<mgmt-vpc-name>

    • diagVpcName:<diagnostic-vpc-name>

    • outsideVpcName:<outside-vpc-name>

    • insideVpcName:<inside-vpc-name>

    • mgmtSubnetworkName:<mgmt-subnet-name>

    • diagSubnetworkName:<diagnostic-subnet-name>

    • outsideSubnetworkName:<outside-subnet-name>

    • insideSubnetworkName:<inside-subnet-name>

    • mgmtFirewallRule:<mgmt-firewall-rule>

    • diagFirewallRule:<diagnostic-firewall-rule>

    • outsideFirewallRule:<outside-firewall-rule>

    • insideFirewallRule:<inside-firewall-rule>

    • healthCheckFirewallRule:<healthcheck-firewall-rule>

    • adminPassword:<initial-Threat Defense Virtual-password>

    • deployUsingExternalIP:<true/false>

    Instance Template parameters
    • machineType:<machine-type>

    • sourceImageURL:<source-image-URL>

    FTDv Health Check
    • ftdvHealthCheckPort:<port-number>

    • ftdvCheckIntervalSec:<interval-in-seconds>

    • ftdvTimeoutSec:<timeout-in-seconds>

    • ftdvHealthCheckProtocolName:<protocol-name>

    • ftdvUnhealthyThreshold:<threshold-count>

    FTDv Autoscaler
    • cpuUtilizationTarget:<percentage-in-decimals(例:0.7)>

    • coolDownPeriodSec:<cooldown-period-in-seconds>

    • minFTDReplicas:<min-number-of-FTDv-instances>

    • maxFTDReplicas:<max-number-of-FTDv-instances>

    ELB Services
    • elbPort:<port-number>

    • elbPortName:<port-name>

    • elbProtocol:<protocol-name>

    • elbTimeoutSec:<timeout-in-seconds>

    • elbProtocolName:<protocol-name>

    • elbUnhealthyThreshold:<threshold-number-for-failed-health-checks>

    • elbIpProtocol:<IP-Protocol>

    • elbPortRange:<port-range>

    • elbFePorts:<fast-ethernet-ports>

    ILB Services
    • ilbProtocol: <protocol-name>

    • ilbDrainingTimeoutSec: <timeout-in-seconds>

    • ilbPort: <port-number>

    • ilbCheckIntervalSec: <interval-in seconds>

    • ilbTimeoutSec:<timeout-in-seconds>

    • ilbProtocolName:<protocol-name>

    • ilbUnhealthyThreshold:<threshold-number-for-failed-health-checks>

    (注)



    Threat Defense Virtual Auto Scale の場合、cpuUtilizationTarget: 0.5 パラメータが設定されており、必要に応じて編集できます。この値は、すべての Threat Defense Virtual インスタンスグループの CPU 使用率が 50% であることを示します。

  4. ftdv_template.jinja ファイルは、ftdv_parameters.yaml ファイルからパラメータを受け取ります。

ステップ 18

導入前の YAML 構成を展開します。

gcloud deployment-manager deployments create <pre-deployment-name>
--config ftdv_predeployment.yaml

例:

gcloud deployment-manager deployments create demo-predeployment
--config ftdv_predeployment.yaml
The fingerprint of the deployment is b'9NOy0gsTPgg16SqUEVsBjA=='
Waiting for create [operation-1624383045917-5c55e266e596d-4979c5b6-66d1025c]...done.
Create operation operation-1624383045917-5c55e266e596d-4979c5b6-66d1025c
completed successfully

ステップ 19

Threat Defense Virtual Auto Scale の展開を作成します。

gcloud deployment-manager deployments create <deployment-name>
--config ftdv_parameters.yaml

例:

gcloud deployment-manager deployments create demo-asav-autoscale
--config ftdv_parameters.yaml
The fingerprint of the deployment is b'1JCQi7Il-laWOY7vOLza0g=='
Waiting for create [operation-1624383774235-5c55e51d79d01-1a3acf92-4f3daf16]...done.
Create operation operation-1624383774235-5c55e51d79d01-1a3acf92-4f3daf16
completed successfully.

ステップ 20

内部アプリケーションからインターネットにパケットを転送する ILB のルートを作成します。

gcloud beta compute routes create <ilb-route-name>
--network=<inside-vpc-name> --priority=1000 --destination-range=0.0.0.0/0
--next-hop-ilb=<ilb-forwarding-rule-name> --next-hop-ilb-region=<region>

例:

gcloud beta compute routes create demo-ilb --network=sdt-test-asav-inside
--priority=1000 --destination-range=0.0.0.0/0 --next-hop-ilb=demo-asav-fr-ilb
--next-hop-ilb-region=us-central1
Created [https://www.googleapis.com/compute/beta/projects/asavgcp-poc-4krn/global
/routes/demo-ilb].

Auto Scale ロジック

  • オートスケーラは、ターゲット CPU 使用率レベルを、インスタンスグループ内の一定期間にわたるすべての vCPU の平均使用量の一部として扱います。

  • 合計 vCPU の平均使用率がターゲット使用率を超えると、オートスケーラによって VM インスタンスが追加されます。合計 vCPU の平均使用率がターゲット使用率よりも低い場合、オートスケーラはインスタンスを削除します。

  • たとえば、0.75 のターゲット使用率を設定すると、オートスケーラはインスタンスグループ内のすべての vCPU の平均使用率を 75% に維持するように指示されます。

  • スケーリングの決定では、CPU 使用率メトリックのみが使用されます。

  • このロジックは、ロードバランサがすべての Threat Defense Virtual に接続を均等に分散しようとし、平均してすべての Threat Defense Virtual が均等にロードされるという前提に基づいています。

ロギングとデバッグ

表示できるクラウド機能のログは以下のとおりです。

  • スケールアウト機能のログ

    図 6. スケールアウト機能のログ

    上記のスケールアウト機能のログでは、Function execution started Function execution took 346329 ms, finish with status: ‘ok’ のエントリは、機能ログの開始と終了をそれぞれ示しています。初回の機能実行、Threat Defense Virtual へのログイン、ポリシーの展開など、他の操作を追跡することもできます。

  • スケールイン機能のログ

    上記のスケールアウト機能のログでは、Function execution started Function execution took 50852 ms, finish with status: ‘ok’ のエントリは、機能ログの開始と終了をそれぞれ示しています。登録解除プロセスの開始、登録解除のステータス、新しい認証トークンの取得など、他の操作を追跡することもできます。

トラブルシューティング

次に、Threat Defense Virtual Auto Scale for GCP の一般的なエラーシナリオとデバッグのヒントを示します。

  • main.py が見つからない:Zip パッケージがファイルのみから作成されていることを確認します。クラウド機能に移動してファイルツリーを確認できます。フォルダがあってはいけません。

  • テンプレートの展開中のエラー:「<>」内のすべてのパラメータ値が Jinja と YAML で入力されていることを確認します。または、同じ展開名が既に存在するかどうかを確認します。

  • Google 関数が Threat Defense Virtual に到達できない:VPC コネクタが作成されており、YAML パラメータファイルで同じ名前が指定されていることを確認します。

  • Threat Defense Virtual に SSH 接続中に認証に失敗:公開キーと秘密キーのペアが正しいことを確認します。

  • 認証トークンが見つからない:シークレットの Management Center Virtual パスワードが正しいことを確認します。

  • Threat Defense Virtual の異常とトラフィックの問題:ファイアウォールルールとルートに問題がないことを確認します。

  • 手動で Threat Defense Virtual にログインできない:新しいパスワードを使用しているかを確認します。スケールアウト機能により旧パスワードは変更されます。

  • Management Center Virtual にデバイスを登録できない:Threat Defense VirtualManagement Center Virtual から到達可能であるかを確認します。Threat Defense VirtualManagement Center Virtual の管理インターフェイスが同じサブネット内に存在する必要があります。

  • 保持された接続により ILB と Threat Defense Virtual 間のループが形成されるため、正常性プローブ要求が開始されると CPU 使用率が高くなります。高い CPU 使用率を下げるには、次のいずれかのオプションを使用できます。

    オプション 1:Management Center Virtual でデータインターフェイスを無効にし、正常性プローブの NAT ルールを設定して、データインターフェイスを有効にします。データインターフェイスと NAT の詳細については、「インターフェイスの概要」と「ネットワークアドレス変換」を参照してください。

    オプション 2:正常性プローブの NAT ルールを Management Center Virtual から適用した後、Threat Defense Virtual のコンソールにログインし、clear conn コマンドを使用します。クラスタリングを設定している場合は、cluster exec clear conn コマンドを使用します。

    Threat Defense Virtual のコンソールで show cpu コマンドを使用して、CPU 使用率を確認します。

  • ループバック インターフェイス エラー:次のコマンドを実行して、ループバック インターフェイスの正常性プローブポートが有効になっているかどうかを確認します。

    show running-config http
    ciscoftdv(config)# show running-config http
    http server enable 8080
    http 209.85.204.0 255.255.252.0 loopback_interface
    http 35.191.0.0 255.255.0.0 loopback_interface
    http 130.211.0.0 255.255.252.0 loopback_interface
    http 209.85.152.0 255.255.252.0 loopback_interface
    ciscoftdv(config)#
