Configuración de Cisco TrustSec (SGT) con Cisco ISE (etiquetado en línea)

Contenido

Introducción

Este documento describe cómo configurar y verificar TrustSec en un switch Catalyst y un controlador de LAN inalámbrica con Identity Services Engine.

Prerequisites

Cisco recomienda que tenga conocimiento sobre estos temas:

• Conocimientos básicos de los componentes de Cisco TrustSec (CTS)
• Conocimientos básicos sobre la configuración CLI de los switches Catalyst
• Conocimientos básicos de la configuración GUI de Cisco Wireless LAN Controllers (WLC)
• Experiencia con la configuración de Identity Services Engine (ISE)

Requirements

Debe tener Cisco ISE implementado en la red y los usuarios finales deben autenticarse en Cisco ISE con 802.1x (u otro método) cuando se conectan a redes inalámbricas o por cable. Cisco ISE asigna a su tráfico una etiqueta de grupo de seguridad (SGT) una vez que se autentica en la red inalámbrica.

En nuestro ejemplo, se redirige a los usuarios finales al portal "Traiga su propio dispositivo" (BYOD) de Cisco ISE y se les proporciona un certificado para que puedan acceder de forma segura a la red inalámbrica con protocolo de autenticación ampliable-seguridad de la capa de transporte (EAP-TLS) una vez que completen los pasos del portal BYOD.

Componentes Utilizados

La información que contiene este documento se basa en estas versiones de software y hardware.

• Cisco Identity Services Engine, versión 2.4
• Switch Cisco Catalyst 3850, versión 3.7.5E
• Cisco WLC, versión 8.5.120.0
• Punto de acceso inalámbrico Cisco Aironet en modo local

Antes de implementar Cisco TrustSec, compruebe que el switch Catalyst de Cisco o los modelos WLC+AP de Cisco + versión de software son compatibles con:

• TrustSec/Security Group Tags
• Etiquetado en línea (si no es así, puede utilizar SXP en lugar de Etiquetado en línea)
• Asignaciones de IP a SGT estáticas (si es necesario)
• Asignaciones de subred a SGT estáticas (si es necesario)
• Asignaciones de VLAN a SGT estáticas (si es necesario)

La información que contiene este documento se creó a partir de los dispositivos en un ambiente de laboratorio específico. Todos los dispositivos que se utilizan en este documento se pusieron en funcionamiento con una configuración verificada (predeterminada). Si tiene una red en vivo, asegúrese de entender el posible impacto de cualquier comando.

Configurar

Diagrama de la red

En nuestro ejemplo, el WLC etiqueta los paquetes como SGT 15 si es de un consultor, y + SGT 7 si es de un empleado.

El switch deniega esos paquetes si van de SGT 15 a SGT 8 (los consultores no pueden acceder a los servidores etiquetados como SGT 8).

El switch permite estos paquetes si van de SGT 7 a SGT 8 (los empleados pueden acceder a los servidores etiquetados como SGT 8).

Objetivo

Permita que cualquier persona acceda a GuestSSID.
Permita que los consultores accedan a EmployeeSSID, pero con acceso restringido.
Permita que los empleados accedan a EmployeeSSID con acceso completo.



Dispositivo	Dirección IP	VLAN
ISE	10.201.214.230	463
Catalyst Switch	10.201.235.102	1115
WLC	10.201.214.229	463
Punto de Acceso	10.201.214.138	455

Nombre	Nombre de usuario	Grupo AD	SG	SGT
Jason Smith	jsmith	Consultores	Consultores BYOD	15
Sally Smith	hormiguero	Empleados	Empleados BYOD	7
n/a	n/a	n/a	Dispositivos_TrustSec	2

Configuraciones

Configuración de TrustSec en ISE

Configuración de Cisco ISE como servidor AAA de TrustSec

Configure and Verify Switch is Added as a RADIUS Device in Cisco ISE

Configure y verifique que el WLC se agrega como un dispositivo TrustSec en Cisco ISE

Introduzca sus credenciales de inicio de sesión para SSH. Esto permite a Cisco ISE implementar las asignaciones de IP a SGT estáticas en el switch.
Puede crearlos en la GUI web de Cisco ISE en Work Centers >> TrustSec >> Components >> IP SGT Static Mappings como se muestra aquí:

(Opcional) Verifique la configuración predeterminada de TrustSec para asegurarse de que es aceptable

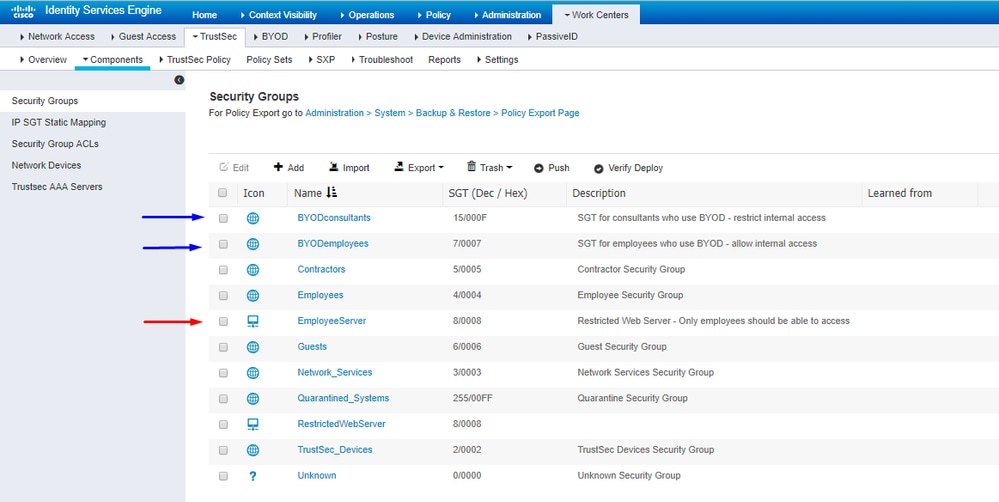

Creación de etiquetas de grupos de seguridad para usuarios inalámbricos

Crear un grupo de seguridad para consultores BYOD: SGT 15
Crear un grupo de seguridad para empleados BYOD: SGT 7

Crear asignación de IP a SGT estática para el servidor web restringido

(Realice esta acción para cualquier otra dirección IP o subred de la red que no se autentique en Cisco ISE con omisión de autenticación MAC (MAB), 802.1x, perfiles, etc.).

Crear perfil de autenticación de certificado

Crear secuencia de origen de identidad con el perfil de autenticación de certificado anterior

 Asignar a los usuarios inalámbricos (empleados y consultores) una SGT adecuada

Nombre	Nombre de usuario	Grupo AD	SG	SGT
Jason Smith	jsmith	Consultores	Consultores BYOD	15
Sally Smith	hormiguero	Empleados	Empleados BYOD	7
n/a	n/a	n/a	Dispositivos_TrustSec	2

Asignar SGT a los dispositivos reales (switch y WLC)

Definición de SGACL para Especificar la Política de Salida

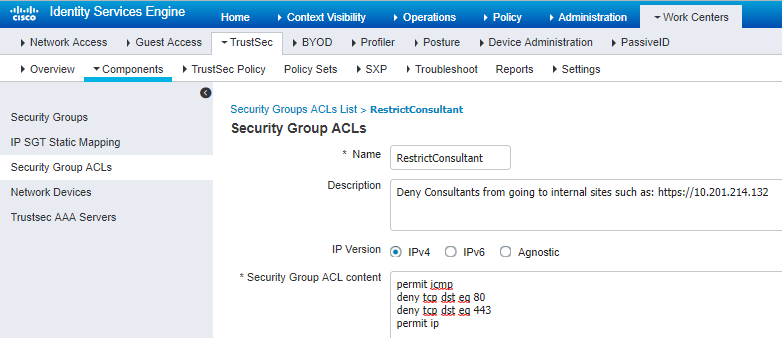

Permitir que los consultores accedan desde cualquier lugar externo, pero restringir interno:

Permitir a los empleados acceder desde cualquier lugar externo y desde cualquier lugar interno:

(Opcional) Permitir que otros dispositivos accedan a los servicios básicos:

Redirigir a todos los usuarios finales a Cisco ISE (para la redirección del portal BYOD). No incluya el tráfico DNS, DHCP, ping o WebAuth, ya que no pueden dirigirse a Cisco ISE:

Aplique sus ACL en la matriz de políticas de TrustSec en Cisco ISE

Permitir que los consultores accedan desde cualquier lugar externo, pero restringir los servidores web internos, como https://10.201.214.132

Permitir que los empleados accedan desde cualquier lugar externo y permitir servidores web internos:

Permitir el tráfico de gestión (SSH, HTTPS y CAPWAP) hacia/desde los dispositivos de la red (switch y WLC) para no perder el acceso SSH o HTTPS una vez que implemente Cisco TrustSec:

Permitir que Cisco ISE Allow Multiple SGACLs:

Haga clic en Push, en la esquina superior derecha de Cisco ISE, para trasladar la configuración a los dispositivos. También debe volver a hacerlo más tarde:

Configuración de TrustSec en el switch Catalyst

Configuración del switch para utilizar Cisco TrustSec para AAA en el switch Catalyst

Los comandos que se muestran en negrita ya estaban configurados antes de esto (para que BYOD Wireless funcione con ISE)

CatalystSwitch(config)#aaa new-model
CatalystSwitch(config)#aaa server radius policy-device
CatalystSwitch(config)#ip device tracking

CatalystSwitch(config)#radius server CISCOISE
CatalystSwitch(config-radius-server)#address ipv4 10.201.214.230 auth-port 1812 acct-port 1813

CatalystSwitch(config)#aaa group server radius AAASERVER
CatalystSwitch(config-sg-radius)#server name CISCOISE

CatalystSwitch(config)#aaa authentication dot1x default group radius
CatalystSwitch(config)#cts authorization list SGLIST
CatalystSwitch(config)#aaa authorization network SGLIST group radius
CatalystSwitch(config)#aaa authorization network default group AAASERVER
CatalystSwitch(config)#aaa authorization auth-proxy default group AAASERVER
CatalystSwitch(config)#aaa accounting dot1x default start-stop group AAASERVER

CatalystSwitch(config)#aaa server radius policy-device

CatalystSwitch(config)#aaa server radius dynamic-author
CatalystSwitch(config-locsvr-da-radius)#client 10.201.214.230 server-key Admin123

CatalystSwitch(config)#radius-server attribute 6 on-for-login-auth
CatalystSwitch(config)#radius-server attribute 6 support-multiple
CatalystSwitch(config)#radius-server attribute 8 include-in-access-req
CatalystSwitch(config)#radius-server attribute 25 access-request include
CatalystSwitch(config)#radius-server vsa send authentication
CatalystSwitch(config)#radius-server vsa send accounting
CatalystSwitch(config)#dot1x system-auth-control

 Configuración de la clave PAC en el servidor RADIUS para autenticar el switch en Cisco ISE

CatalystSwitch(config)#radius server CISCOISE
CatalystSwitch(config-radius-server)#address ipv4 10.201.214.230 auth-port 1812 acct-port 1813
CatalystSwitch(config-radius-server)#pac key Admin123

Configuración de credenciales CTS para autenticar el switch en Cisco ISE

CatalystSwitch#cts credentials id CatalystSwitch password Admin123

A continuación, actualice su PAC para que vuelva a ponerse en contacto con Cisco ISE:

CatalystSwitch(config)#radius server CISCOISE
CatalystSwitch(config-radius-server)#exit
 Request successfully sent to PAC Provisioning driver.

Habilitación global de CTS en switch Catalyst

CatalystSwitch(config)#cts role-based enforcement
CatalystSwitch(config)#cts role-based enforcement vlan-list 1115 (choose the vlan that your end user devices are on only)

(Opcional) Realice una asignación de IP a SGT estática para los servidores web restringidos

Ese servidor web restringido no se envía a través de ISE para la autenticación nunca, por lo que debemos etiquetarlo manualmente con la CLI del switch o la GUI web de ISE, es decir, es solo uno de los muchos servidores web de Cisco.

CatalystSwitch(config)#cts role-based sgt-map 10.201.214.132 sgt 8

Verifique TrustSec en el switch Catalyst

CatalystSwitch#show cts pac
 AID: EF2E1222E67EB4630A8B22D1FF0216C1
 PAC-Info:
 PAC-type = Cisco Trustsec
 AID: EF2E1222E67EB4630A8B22D1FF0216C1
 I-ID: CatalystSwitch
 A-ID-Info: Identity Services Engine
 Credential Lifetime: 23:43:14 UTC Nov 24 2018
 PAC-Opaque: 000200B80003000100040010EF2E1222E67EB4630A8B22D1FF0216C10006009C0003010025D40D409A0DDAF352A3F1A9884AC3F6000000135B7B521C00093A801FDEE189F60E30C0A161D16267E8C01B7EBE13EAEAFE31D6CF105961F877CD87DFB13D8ED5EBFFB5234FD78E01ECF034431C1AA4B25F3629E7037F386106110A1C450A57FFF49E3BB8973164B2710FB514697AD916BBF7052983B2DCA1951B936243E7D2A2D873C9D263F34C9F5F9E7E38249FD749125B5DD02962C2
 Refresh timer is set for 12w5d

CatalystSwitch#cts refresh environment-data
Environment data download in progress

CatalystSwitch#show cts environment-data
CTS Environment Data
====================
Current state = COMPLETE
Last status = Successful
Local Device SGT:
 SGT tag = 2-02:TrustSec_Devices
Server List Info:
Installed list: CTSServerList1-0001, 1 server(s):
 *Server: 10.201.214.230, port 1812, A-ID EF2E1222E67EB4630A8B22D1FF0216C1
 Status = ALIVE flag(0x11)
 auto-test = TRUE, keywrap-enable = FALSE, idle-time = 60 mins, deadtime = 20 secs
Multicast Group SGT Table:
Security Group Name Table:
 0001-31 :
 0-00:Unknown
 2-00:TrustSec_Devices
 3-00:Network_Services
 4-00:Employees
 5-00:Contractors
 6-00:Guests
 7-00:BYODemployees
 8-00:EmployeeServer
 15-00:BYODconsultants
 255-00:Quarantined_Systems
Transport type = CTS_TRANSPORT_IP_UDP
Environment Data Lifetime = 86400 secs
Last update time = 16:04:29 UTC Sat Aug 25 2018
Env-data expires in 0:23:57:01 (dd:hr:mm:sec)
Env-data refreshes in 0:23:57:01 (dd:hr:mm:sec)
Cache data applied = NONE
State Machine is running

CatalystSwitch#show cts role-based sgt-map all
Active IPv4-SGT Bindings Information

IP Address SGT Source
============================================
10.201.214.132 8 CLI
10.201.235.102 2 INTERNAL

IP-SGT Active Bindings Summary
============================================
Total number of CLI bindings = 1
Total number of INTERNAL bindings = 1
Total number of active bindings = 2

Configuración de TrustSec en WLC

Configure y verifique que el WLC se agrega como un dispositivo RADIUS en Cisco ISE

Configure y verifique que el WLC se agrega como un dispositivo TrustSec en Cisco ISE

Este paso permite que Cisco ISE implemente las asignaciones estáticas de IP a SGT en el WLC. Estas asignaciones se crearon en la GUI web de Cisco ISE en Centros de trabajo > TrustSec > Componentes >> Asignaciones estáticas de SGT de IP en un paso anterior.

Habilitación de la Provisión PAC del WLC

Activar TrustSec en WLC

Verifique que PAC se haya aprovisionado en el WLC

Verá que el WLC tiene la PAC suministrada correctamente después de hacer clic Refresh Env Data (realice lo siguiente en este paso):

Descargue los datos del entorno CTS de Cisco ISE al WLC

Después de hacer clic en Refresh Env Data, su WLC descarga sus SGT.

Habilitar las descargas SGACL y su aplicación en el tráfico

Asignar WLC y punto de acceso al SGT de 2 (TrustSec_Devices)

Dé al WLC+WLAN un SGT de 2 (TrustSec_Devices) para permitir el tráfico (SSH, HTTPS, y CAPWAP) hacia/desde el WLC + AP a través del switch.

Activar etiquetado en línea en WLC

Debajo Wireless >> Access Points >> Global Configuration >> desplácese hacia abajo y seleccione TrustSec Config.

Activar etiquetado en línea en switch Catalyst

CatalystSwitch(config)#interface TenGigabitEthernet1/0/48
CatalystSwitch(config-if)#description goestoWLC
CatalystSwitch(config-if)#switchport trunk native vlan 15
CatalystSwitch(config-if)#switchport trunk allowed vlan 15,455,463,1115
CatalystSwitch(config-if)#switchport mode trunk
CatalystSwitch(config-if)#cts role-based enforcement
CatalystSwitch(config-if)#cts manual
CatalystSwitch(config-if-cts-manual)#policy static sgt 2 trusted

Verificación

CatalystSwitch#show platform acl counters hardware | inc SGACL
Descarte de SGACL IPv4 de salida (454): 10 tramas
Eliminación de SGACL IPv6 de salida (455): 0 tramas
Abandono de celda SGACL IPv4 de salida (456): 0 tramas
Abandono de celda SGACL IPv6 de salida (457): 0 tramas

Authenticate to wireless with username jsmith password Admin123 - se encuentra con la ACL deny en el switch:
