    Introducción

    El documento describe la configuración inicial para la configuración sin PAC entre los clientes ISE y NAD para la descarga de datos del entorno Trustsec.

    Prerequisites

    Requirements

    • Familiaridad con Cisco TrustSec como solución de seguridad de red.
    • Conocimiento de Identity Services Engine (ISE) para gestionar la seguridad de la red.
    • Comprensión básica del protocolo de autenticación extensible (EAP) como marco para transportar información de autenticación.

    Componentes Utilizados

    Identity Services Engine (ISE) versión 3.4.x

    Cisco IOS® 17.15.1 o superior

    La información que contiene este documento se creó a partir de los dispositivos en un ambiente de laboratorio específico. Todos los dispositivos que se utilizan en este documento se pusieron en funcionamiento con una configuración verificada (predeterminada). Si tiene una red en vivo, asegúrese de entender el posible impacto de cualquier comando.

    Información

    En el modo sin PAC, las políticas de TrustSec son más fáciles de implementar porque no requieren una credencial de acceso protegido (PAC), que suele ser necesaria para una comunicación segura entre los dispositivos e Identity Services Engine (ISE). Este enfoque resulta especialmente beneficioso en entornos con varios nodos ISE. Si el nodo principal se desconecta, los dispositivos pueden cambiar automáticamente a una copia de seguridad sin necesidad de restablecer sus credenciales, lo que reduce las interrupciones. La autenticación sin PAC simplifica el proceso, haciéndolo más escalable y fácil de usar, y admite métodos de seguridad modernos alineados con los principios de confianza cero.

    En este modo, los dispositivos comienzan enviando una solicitud que incluye un nombre de usuario y una contraseña. El ISE responde proponiendo una sesión segura. Una vez configurada esta sesión, ISE proporciona la información importante necesaria para una comunicación segura. Esto incluye una clave para la seguridad y detalles como la identidad y la sincronización del servidor. Esta información se utiliza para garantizar un acceso seguro y continuo a las políticas y los datos necesarios.

    Configurar

    Configuraciones

    Configuración del switch

    En este documento, la configuración para la autenticación sin PAC se configura mediante el switch Cisco C9300. Cualquier switch que ejecute la versión 17.15.1 o superior puede realizar una autenticación sin PAC con Identity Services Engine (ISE).

    Paso 1: Configure el servidor Radius y el grupo Radius en el switch en el terminal de configuración del switch.

    Servidor Radius:

    radius server
     address ipv4  auth-port 1812 acct-port 1813
     key


    Grupo Radius:

    aaa group server radius trustsec
     server name


    Paso 2: Asigne el grupo de servidores RADIUS a la autorización CTS y dot1x para la autenticación con PAC-less.

    Asignación de CTS:

    cts authorization list cts-mlist    // cts-mlist is the name of the authorization list


    Autenticación Dot1x:

    aaa authentication dot1x default group
    aaa authorization network cts-mlist group

    Paso 3: Configure el CTS-ID y la contraseña bajo el modo de habilitación en el switch

    cts credentials id  password

    Configuración de ISE

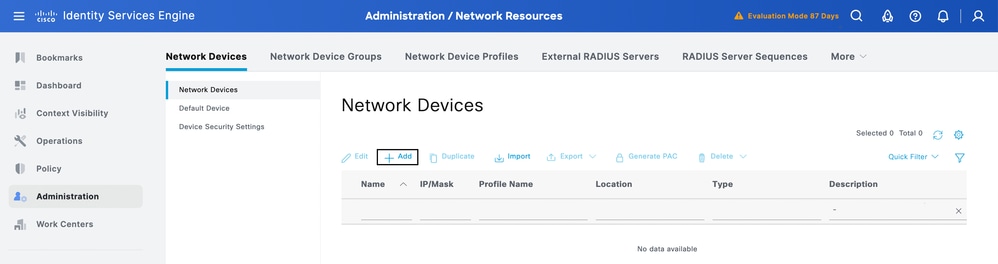

    1. En ISE, configure el dispositivo de red en Administration > Network Resources > Network Devices > Network Devices. Haga clic en agregar para agregar el switch al servidor ISE.

    ISE Configuration - Add Network Device

    2. Agregue la dirección IP de NAD en el campo de dirección IP para que ISE procese la solicitud de RADIUS para la autenticación trustsec del switch.
    3. Habilite Radius Authentication Settings para el cliente NAD e ingrese la clave secreta compartida Radius.

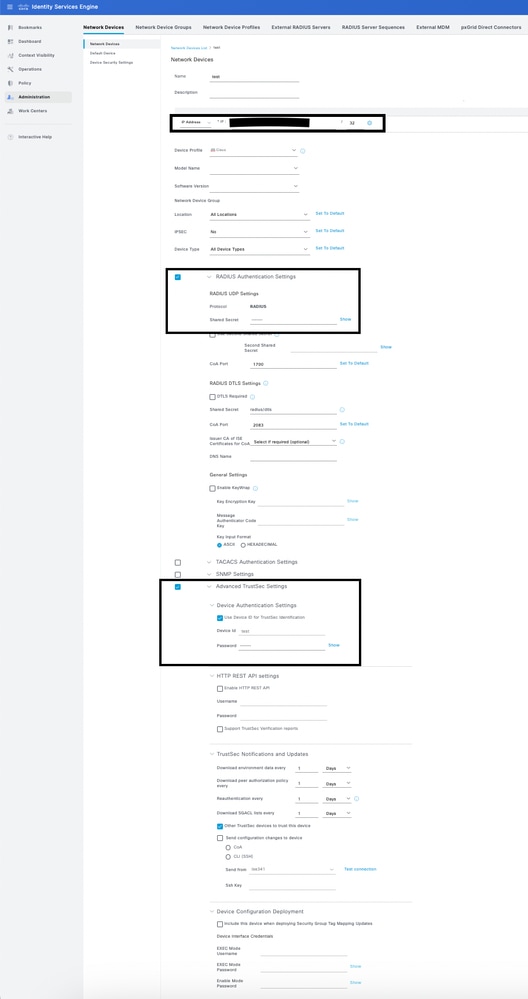

    4. Habilite Advanced Trustsec Settings y actualice el Device name con CTS-ID y el campo password con la contraseña del comando (cts credentials id <CTS-ID> password <Password>).

    Enable Trustsec Settings

    Verificación

    Para verificar que la configuración funciona en el switch, ejecute este comando para verificar que los datos del entorno se descargan al switch


    Command:

    show cts environment-data

    CTS Environment Data
    ====================
    Current state = COMPLETE
    Last status = Successful
    Service Info Table:
    Local Device SGT:
      SGT tag = 2-00:TrustSec_Devices
    Server List Info:
    Installed list: CTSServerList1-0001, 1 server(s):
     Server: 10.127.196.169, port 1812, A-ID 35DE97B0FA3D6B801821DF8CD0501645
              Status = ALIVE
              auto-test = FALSE, keywrap-enable = FALSE, idle-time = 60 mins, deadtime = 20 secs
    Security Group Name Table:
        0-00:Unknown
        2-00:TrustSec_Devices
        3-00:Network_Services
        4-00:Employees
        5-00:Contractors
        6-00:Guests
        7-00:Production_Users
        8-00:Developers
        9-00:Auditors
        10-00:Point_of_Sale_Systems
        11-00:Production_Servers
        12-00:Development_Servers
        13-00:Test_Servers
        14-00:PCI_Servers
        15-00:BYOD
        255-00:Quarantined_Systems
    Environment Data Lifetime = 86400 secs
    Last update time = 14:27:48 UTC Sun Feb 23 2025
    Env-data expires in   0:23:51:23 (dd:hr:mm:sec)
    Env-data refreshes in 0:23:51:23 (dd:hr:mm:sec)
    Cache data applied           = NONE
    State Machine is running

    Al ejecutar el comando, cts refresh environment-data en el switch, se envía una solicitud radius a ISE para su autenticación.

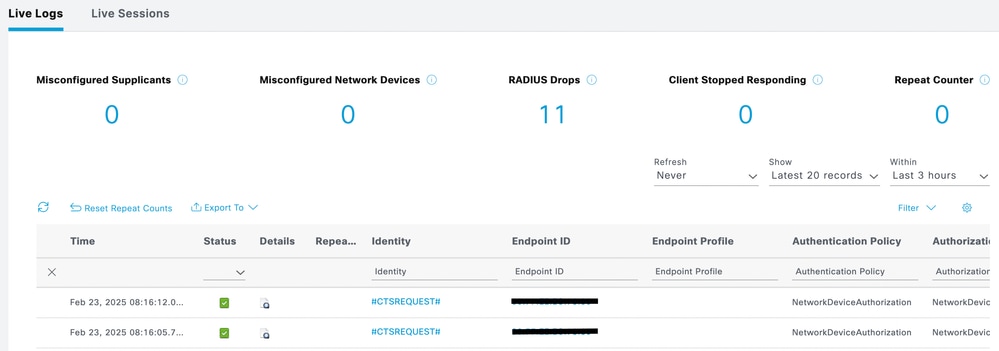

    View Live Logs

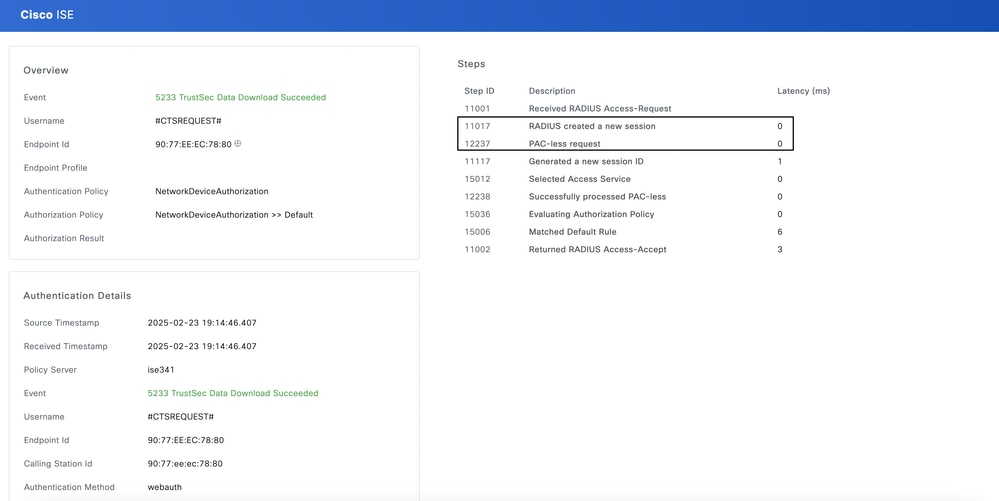

    Trustsec Data Download Succeeded

    Troubleshoot

    Para solucionar el problema, ejecute estas depuraciones en el switch:

    Debug Command:

    debug cts environment-data all
    debug cts env
    debug cts aaa
    debug radius
    debug cts ifc events


    debug cts authentication details

    debug cts authorization all debug

    Fragmento de depuración:

    *Feb 23 14:48:14.974: Datos de env. CTS: Force environment-data refresh bitmask 0x2

    *Feb 23 14:48:14.974: Datos de env. CTS: download transport-type = CTS_TRANSPORT_IP_UDP

    *Feb 23 14:48:14.974:     cts_env_data COMPLETE: durante el estado env_data_complete, se obtuvo el evento 0(env_data_request)

    *Feb 23 14:48:14.974: @@@ cts_env_data COMPLETE: env_data_complete -> env_data_waiting_rsp

    *Feb 23 14:48:14.974: env_data_waiting_rsp_enter: estado = WAITING_RESPONSE

    *Feb 23 14:48:14.974: La clave de seguridad está presente en el dispositivo. Continúe con la descarga de datos envolventes sin paquetes // Inicie la autenticación sin PAC desde el switch

    *Feb 23 14:48:14.974: cts_aaa_is_fragmented: (CTS env-data SM)NOT-FRAG attr_q(0)

    *Feb 23 14:48:14.974: env_data_request_action: estado = WAITING_RESPONSE

    *Feb 23 14:48:14.974: env_data_download_complete:

       status(FALSE), req(x0),rec(x0)

    *Feb 23 14:48:14.974:    status(FALSE), req(x0), rec(x0), wait(x81),

       wait_for_server_list(x85), wait_for_multicast_SGT(xB5), wait_for_SGName_mapping_tbl(x1485),

       wait_for_SG-EPG_tbl(x18085), wait_for_default_EPG_tbl(xC0085), wait_for_default_SGT_tbl(x600085) wait_for_default_SERVICE_ENTRY_tbl(xC000085)

    *Feb 23 14:48:14.974: env_data_request_action: estado = WAITING_RESPONSE, recibido = 0x0 petición = 0x0

    *Feb 23 14:48:14.974: cts_env_data_aaa_req_setup: aaa_id = 15

    *Feb 23 14:48:14.974: cts_aaa_req_setup: (CTS env-data SM)El grupo privado aparece MUERTO, intente el grupo público

    *Feb 23 14:48:14.974: cts_aaa_attr_add: AAA req(0x7AB57A6AA2C0)

    *Feb 23 14:48:14.974:   username = #CTSREQUEST#

    *Feb 23 14:48:14.974: Atributo AAA Context Add: (CTS env-data SM)attr(prueba)

    *Feb 23 14:48:14.974:   cts-environment-data = test

    *Feb 23 14:48:14.974: cts_aaa_attr_add: AAA req(0x7AB57A6AA2C0)

    *Feb 23 14:48:14.974: Atributo AAA Context Add: (CTS env-data SM)attr(env-data-fragment)

    *Feb 23 14:48:14.974:   cts-device-capability = env-data-fragment

    *Feb 23 14:48:14.974: cts_aaa_attr_add: AAA req(0x7AB57A6AA2C0)

    *Feb 23 14:48:14.975: Atributo AAA Context Add: (CTS env-data SM)attr(compatible con ip de varios servidores)

    *Feb 23 14:48:14.975:   cts-device-capability = multiple-server-ip-supported

    *Feb 23 14:48:14.975: cts_aaa_attr_add: AAA req(0x7AB57A6AA2C0)

    *Feb 23 14:48:14.975: Atributo AAA Context Add: (CTS env-data SM)attr(wnlx)

    *Feb 23 14:48:14.975:   clid = wnlx

    *Feb 23 14:48:14.975: cts_aaa_req_send: Solicitud AAA (0x7AB57A6AA2C0) enviada correctamente a AAA.

    *Feb 23 14:48:14.975: RADIUS/ENCODE(0000000F):Origen tipo de componente = CTS

    *Feb 23 14:48:14.975: RADIUS (0000000F): IP de NAS de configuración: 0.0.0.0

    *Feb 23 14:48:14.975: vrfid: [65535] ipv6 tableid: [0]

    *Feb 23 14:48:14.975: idb es NULL

    *Feb 23 14:48:14.975: RADIUS (0000000F): Configuración de NAS IPv6: ::

    *Feb 23 14:48:14.975: RADIUS/ENCODE(0000000F): acct_session_id: 4003

    *Feb 23 14:48:14.975: RADIUS (0000000F): envío

    *Feb 23 14:48:14.975: RADIUS: Modo PAC less, secreto presente

    *Feb 23 14:48:14.975: RADIUS: El atributo de paquetes CTS se agregó correctamente a la solicitud RADIUS

    *Feb 23 14:48:14.975: RADIUS/ENCODE: Mejor dirección IP local 10.127.196.234 para Radius-Server 10.127.196.169

    *Feb 23 14:48:14.975: RADIUS: Modo PAC less, secreto presente

    *Feb 23 14:48:14.975: RADIUS (0000000F): Send Access-Request to 10.127.196.169:1812 id 1645/11, len 249 // Radius Access Request from the switch

    RADIUS:  autenticador 78 8A 70 5C E5 D3 DD F1 - B4 82 57 E2 1F 95 3B 92

    *Feb 23 14:48:14.975: RADIUS:  User-Name [1] 14 "#CTSREQUEST#"

    *Feb 23 14:48:14.975: RADIUS:  Proveedor, Cisco [26] 33

    *Feb 23 14:48:14.975: RADIUS:   Cisco AVpair [1] 27 "cts-environment-data=test"

    *Feb 23 14:48:14.975: RADIUS:  Proveedor, Cisco [26] 47

    *Feb 23 14:48:14.975: RADIUS:   Cisco AVpair [1] 41 "cts-device-capability=env-data-fragment"

    *Feb 23 14:48:14.975: RADIUS:  Proveedor, Cisco [26] 58

    *Feb 23 14:48:14.975: RADIUS:   Cisco AVpair [1] 52 "cts-device-capability=multiple-server-ip-supported"

    *Feb 23 14:48:14.975: RADIUS:  User-Password [2] 18 *

    *Feb 23 14:48:14.975: RADIUS:  Calling-Station-Id [31] 8 "wnlx"

    *Feb 23 14:48:14.975: RADIUS:  Tipo de servicio [6] 6 Saliente [5]

    *Feb 23 14:48:14.975: RADIUS:  NAS-IP-Address [4] 6 10.127.196.234

    *Feb 23 14:48:14.975: RADIUS:  Proveedor, Cisco [26] 39

    *Feb 23 14:48:14.975: RADIUS:   Cisco AVpair [1] 33 "cts-pac-capability=cts-pac-less" // CTS PAC Less cv-pair attribute add to the request for ISE to handle the packet for PAC-less authentication

    *Feb 23 14:48:14.975: RADIUS (0000000F): Envío de un Paquete Radius IPv4

    *Feb 23 14:48:14.975: RADIUS (0000000F): Tiempo de espera iniciado 5 s

    *Feb 23 14:48:14.990: RADIUS: Recibido desde id 1645/11 10.127.196.169:1812, Access-Accept, len 313.     // Éxito de autenticación

    RADIUS:  autenticador 92 4C 21 5C 99 28 64 8B - 23 06 4B 87 F6 FF 66 3C

    *Feb 23 14:48:14.990: RADIUS:  User-Name [1] 14 "#CTSREQUEST#"

    *Feb 23 14:48:14.990: RADIUS:  Clase [25] 78

    RADIUS:   43 41 43 53 3A 30 61 37 66 63 34 61 39 54 37 68 [CACS:0a7fc4a9T7h]

    RADIUS:   39 79 44 42 70 2F 7A 6A 64 66 66 56 49 55 74 4D [9yDBp/zjdffVIUtM]

    RADIUS:   78 34 68 63 50 4C 4A 45 49 76 75 79 51 62 4C 70 [x4hcPLJEIvuyQbLp]

    RADIUS:   31 48 7A 35 50 45 39 38 3A 69 73 65 33 34 31 2F [1Hz5PE98:ise341/]

    RADIUS:   35 32 39 36 36 39 30 32 31 2F 32 31 [ 529669021/21]

    *Feb 23 14:48:14.990: RADIUS:  Proveedor, Cisco [26] 39

    *Feb 23 14:48:14.990: RADIUS:   Cisco AVpair [1] 33 "cts-pac-capability=cts-pac-less"

    *Feb 23 14:48:14.990: RADIUS:  Proveedor, Cisco [26] 43

    *Feb 23 14:48:14.991: RADIUS:   Cisco AVpair [1] 37 "cts:server-list=CTSServerList1-0001"

    *Feb 23 14:48:14.991: RADIUS:  Proveedor, Cisco [26] 38

    *Feb 23 14:48:14.991: RADIUS:   Cisco AVpair [1] 32 "cts:security-group-tag=0002-00"

    *Feb 23 14:48:14.991: RADIUS:  Proveedor, Cisco [26] 41

    *Feb 23 14:48:14.991: RADIUS:   Cisco AVpair [1] 35 "cts:environment-data-expiry=86400"

    *Feb 23 14:48:14.991: RADIUS:  Proveedor, Cisco [26] 40

    *Feb 23 14:48:14.991: RADIUS:   Cisco AVpair [1] 34 "cts:security-group-table=0001-17"

    *Feb 23 14:48:14.991: RADIUS: Modo PAC less, secreto presente

    *Feb 23 14:48:14.991: RADIUS (0000000F): Recibido de id 1645/11

    *Feb 23 14:48:14.991: cts_aaa_callback: (CTS env-data SM)AAA requiere respuesta satisfactoria (0x7AB57A6AA2C0)

    *Feb 23 14:48:14.991: AAA CTX FRAG LIMPIO: (CTS env-data SM)attr(prueba)

    *Feb 23 14:48:14.991: AAA CTX FRAG LIMPIO: (CTS env-data SM)attr(env-data-fragment)

    *Feb 23 14:48:14.991: AAA CTX FRAG LIMPIO: (CTS env-data SM)attr(compatible con ip de varios servidores)

    *Feb 23 14:48:14.991: AAA CTX FRAG LIMPIO: (CTS env-data SM)attr(wnlx)

    *Feb 23 14:48:14.991:   Atajos AAA: Tipo desconocido (450).

    *Feb 23 14:48:14.991:   Atajos AAA: Tipo desconocido (1324).

    *Feb 23 14:48:14.991:   Atajos AAA: server-list = CTSServerList1-0001.

    *Feb 23 14:48:14.991: Nombre de SLIST recibido. Configuración de cts_is_list_send_to_binos_req en FALSE

    *Feb 23 14:48:14.991:   Atajos AAA: security-group-tag = 0002-00.

    *Feb 23 14:48:14.991:   Atajos AAA: vencimiento de datos de entorno = 86400.

    *Feb 23 14:48:14.991:   Atajos AAA: security-group-table = 0001-17.CTS env-data: Recepción de atributos AAA.     // Descargando los datos del entorno

      CTS_AAA_LIST

        nombre de lista(CTSServerList1) recibido en 1st Access-Accept

        slist name(CTSServerList1) existe

      CTS_AAA_SECURITY_GROUP_TAG

      CTS_AAA_ENVIRONMENT_DATA_EXPIRY = 86400.

      CTS_AAA_SGT_NAME_LIST

        table(0001) recibido en 1st Access-Accept

    Copie la tabla (0001) de instalada a recibida porque no hay cambios.

        nuevo nombre(0001), gen(17)

      CTS_AAA_DATA_END

    *Feb 23 14:48:14.991:     cts_env_data_WAITING_RESPONSE: durante el estado env_data_waiting_rsp, se obtuvo el evento 1(env_data_received)

    *Feb 23 14:48:14.991: @@@ cts_env_data_WAITING_RESPONSE: env_data_waiting_rsp -> env_data_assessment

    *Feb 23 14:48:14.991: env_data_assessment_enter: estado = EVALUANDO

    *Feb 23 14:48:14.991: cts_aaa_is_fragmented: (CTS env-data SM)NOT-FRAG attr_q(0)

    *Feb 23 14:48:14.991: env_data_assessment_action: estado = EVALUANDO

    *Feb 23 14:48:14.991: env_data_download_complete:

       status(FALSE), req(x81),rec(xC87)

    *Feb 23 14:48:14.991: Se espera igual que el recibido

    *Feb 23 14:48:14.991:    status(TRUE), req(x81), rec(xC87), wait(x81),

       wait_for_server_list(x85), wait_for_multicast_SGT(xB5), wait_for_SGName_mapping_tbl(x1485),

       wait_for_SG-EPG_tbl(x18085), wait_for_default_EPG_tbl(xC0085), wait_for_default_SGT_tbl(x600085) wait_for_default_SERVICE_ENTRY_tbl(xC000085)

    *Feb 23 14:48:14.991:     cts_env_data EVALUACIÓN: durante el estado env_data_assessment, se obtuvo el evento 4(env_data_complete)

    *Feb 23 14:48:14.991: @@ cts_env_data EVALUACIÓN: env_data_assessment -> env_data_complete

    *Feb 23 14:48:14.991: env_data_complete_enter: state = COMPLETE

    *Feb 23 14:48:14.991: CTS-ifc-ev: informe de datos de env al núcleo, resultado: Satisfactorio

    *Feb 23 14:48:14.991: env_data_install_action: state = COMPLETE completed.types 0x0

    *Feb 23 14:48:14.991: env_data_install_action: clean installed sgt<->sgname table

    *Feb 23 14:48:14.991: Limpiando la lista de sg-epg instalada

    *Feb 23 14:48:14.991: Limpiando la lista de páginas predeterminadas instaladas

    *Feb 23 14:48:14.991: env_data_install_action: tabla mcast_sgt actualizada

    *Feb 23 14:48:14.991: Sincronización de datos Env con estado en espera 2

    *Feb 23 14:48:14.991: SLIST es igual que la actualización anterior. No es necesario enviarlo a BINOS

    *Feb 23 14:48:14.991: CTS-sg-epg-events:configurar default_sg 0 como datos env

    Historial de revisiones

    Revisión Fecha de publicación Comentarios
    1.0
    19-Mar-2025
    Versión inicial
    TAC Authored

    Con la colaboración de ingenieros de Cisco

    • Vishal Prathaban
      Ingeniero de consultoría técnica

    ¿Resultó útil este documento?

    FeedbackComentarios

    Contacte a Cisco

    Este documento se aplica a estos productos
