レイヤ 2 メッシュの透過性の設定

レイヤ 2 メッシュの透過性の設定

レイヤ 2 メッシュ透過性機能を使用すると、特定のプロトコルのイーサネットタイプを選択できます。イーサネットタイプを転送するには、CLI コマンドまたは GUI を使用して、ネットワークを有効または無効にします。次のリストにある予約済みイーサネットタイプは設定できません。
表 1. 予約済みイーサネットタイプのリスト

イーサネットタイプ（範囲）

転送可能

その他の情報

0x0000 ～ 0x05FF

ユーザー設定可能

イーサネット I フレーム。STP と CDP は他の設定オプションの影響を受けます

0x0800

対応

IPv4

0x0806

対応

ARP（IPv4）

0x0900 ～ 0x09FF

非対応

URWB シグナリングプロトコル

0x8100

対応

IEEE 802.1Q VLAN カプセル化

0x8847 ～ 0x8848

非対応

MPLS

0xFFFF

非対応

IANA 予約済み
MPLS レイヤ 2 モードで使用する場合、URWB データ プレーン メッシュ ネットワークでは次の機能がサポートされます。

  • レイヤ 2 メッシュ透過性機能を使用すると、許可されるイーサネットタイプを選択的にフィルタリングすることで、URWB ネットワーク全体で非 IPv4 レイヤ 2 プロトコルを転送します。

  • URWB ネットワークに存在するイーサネットタイプが自動的に検出され、レポートされます。

  • 許可リストのイーサネットタイプを追加および削除する機能。

  • 便利な方法で完全な透過性を設定する（すべてのレイヤ 2 プロトコルを有効にする）機能。

  • CLI と GUI の両方がサポートされます。

CLI を使用したレイヤ 2 プロトコル転送の設定と確認

レイヤ 2 プロトコル転送を設定するには、次の CLI コマンドを使用します。

許可リストにイーサネットタイプを追加するには、次の CLI コマンドを使用します。

Device# configure mpls ether-filter allow-list add
<0x0-0xffff> ether-type value
         all allow all ether-types

例：

Device# configure mpls ether-filter allow-list add 0x86DD
Device# write
Device# reload

Device# show mpls config
        ...
        Ethernet Filter allow-list: 0x8892 0x8204 0x86dd, ethernet-I block
        ...
許可リストのイーサネットタイプを削除するには、次の CLI コマンドを使用します。
Device# configure mpls ether-filter allow-list delete
         <0x0-0xffff> ether-type value

例：

Device# configure mpls ether-filter allow-list delete 0x86DD
Device# write
Device# reload

Device# show mpls config
        ...
        Ethernet Filter allow-list: 0x8892 0x8204, ethernet-I block
        ...
許可リストのすべてのイーサネットタイプをクリアするには、次の CLI コマンドを使用します。
Device# configure mpls ether-filter allow-list clear

例：

Device# show mpls config
                ...
                Ethernet Filter allow-list: 0x8892 0x8204 0x86dd, ethernet-I block
                ...
        Device# configure mpls ether-filter allow-list clear
        Device# write
        Device# reload

        Device# show mpls config
        ...
        Ethernet Filter allow-list: none, ethernet-I block
        ...
許可リストにすべてのイーサネットタイプを追加するには、次の CLI コマンドを使用します。
Device# configure mpls ether-filter allow-list add all

例：

Device# configure mpls ether-filter allow-list add all
         Device# write
         Device# reload

        Device# show mpls config
        ...
        Ethernet Filter allow-list: all, ethernet-I block

（注）

all キーワードは、イーサネットフィルタをオールパスモードに設定するために使用されます（許可リストに単一のエントリ 0x0000 を入力します）。

検出されたイーサネットタイプのリストをクリアするには、次の CLI コマンドを使用します。
Device# configure mpls ether-filter table clear

例：

Device# show mpls ether-filter
                Ether-type Direction Description
                0x8899      INGRESS    ---
                0x86DD      INGRESS    IPv6
        Device# configure mpls ether-filter table clear
                Cisco-81.160.136#show mpls ether-filter
                Ether-type Direction Description
                0x8899      INGRESS    ---

（注）

検出プロセスは、検出されたイーサネットタイプをクリアした後、バックグラウンドで動作します。
イーサネット I プロトコルを設定するには、次の CLI コマンドを使用します。
Device# configure mpls ether-filter ethernet-I forward

例：

Device# configure mpls ether-filter ethernet-I forward
         Device# write
         Device# reload

Deive# show mpls config
        ...
        Ethernet Filter allow-list: 0x88F8 0x891D, ethernet-I forward
        ...


Device# configure mpls ether-filter ethernet-I block

例：

Device# configure mpls ether-filter ethernet-I block
         Device#write
         Device# reboot

         Device# show mpls config
         ...
         Ethernet Filter allow-list: 0x88F8 0x891D, ethernet-I block
許可されたイーサネットタイプのリストを確認するには、次の show コマンドを使用します。
Device# show mpls config

例：

Device# show mpls config
                 ...
                 Ethernet Filter allow-list: 0x8892 0x8204 0x86dd, ethernet-I block
                 ...
検出されたイーサネットタイプのリストを確認するには、次の show コマンドを使用します。
Device# show mpls ether-filter table

例：

Device# show mpls ether-filter table
                 Ether-type   Direction   Description
                 0x8899        INGRESS       ---
                 0x86DD        INGRESS       IPv6

GUI を使用したレイヤ 2 プロトコル転送の設定

特定のイーサネットタイプと検出されたイーサネットタイプを許可リストに追加するには、次の手順を実行します。

  1. [ADVANCED SETTINGS] で、[ethernet filter] をクリックします。

    [Ethernet Filter] ウィンドウが表示されます。

  2. [Detected ethernet types] セクションで、[Add] をクリックして許可リストにイーサネットタイプを追加します。

  3. 追加し終えると、追加済みのイーサネットタイプが [Allowed Ethernet type] セクションに反映されます。

  4. [Allowed ethernet types] セクションで、特定のイーサネットタイプを許可リストに追加するには、テキストボックスに [Ethertype] 名を入力し、[Add] をクリックします。

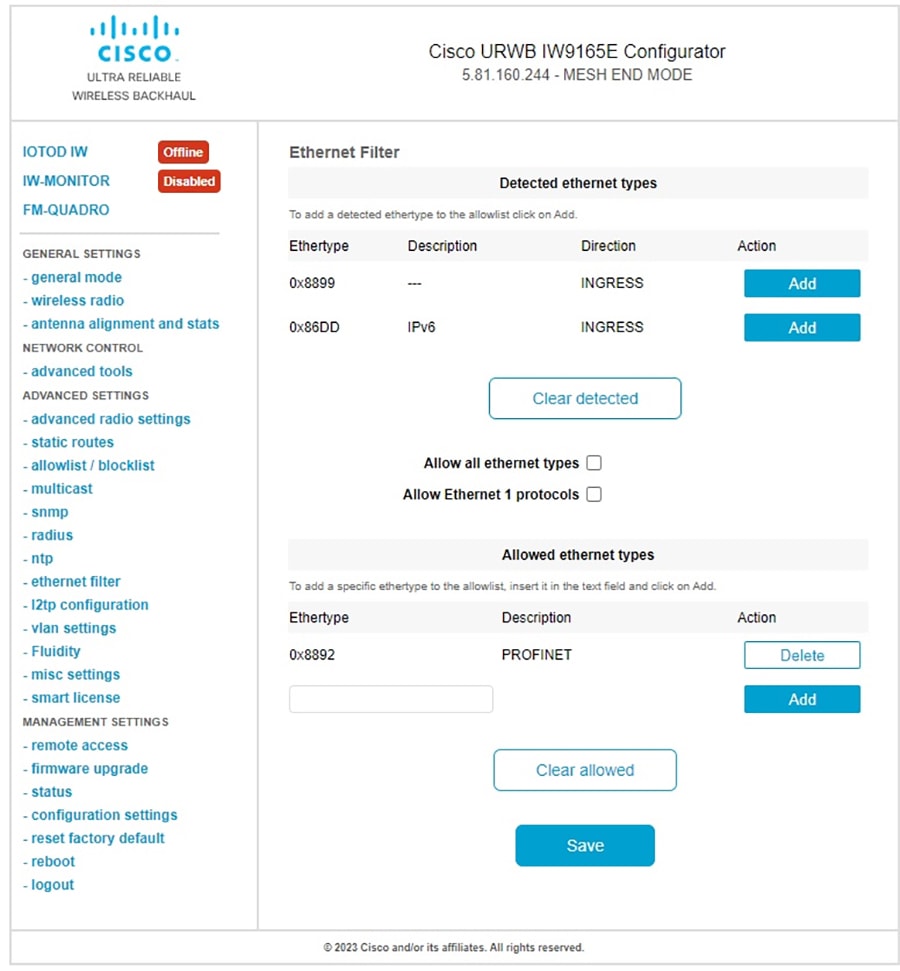

次の画像は、許可リストに追加された特定のイーサネットタイプと検出されたイーサネットタイプを示しています。

許可リストから許可されたイーサネットタイプをすべてクリアするには、次の手順を実行します。

  1. [ADVANCED SETTINGS] で、[ethernet filter] をクリックします。

    [Ethernet Filter] ウィンドウが表示されます。

  2. 許可リストからすべてのイーサネットタイプをクリアするには、[Allowed ethernet types] セクションで [Clear allowed] をクリックします。

  3. [Clear allowed] をクリックすると、許可リストからすべてのイーサネットタイプがクリアされます。

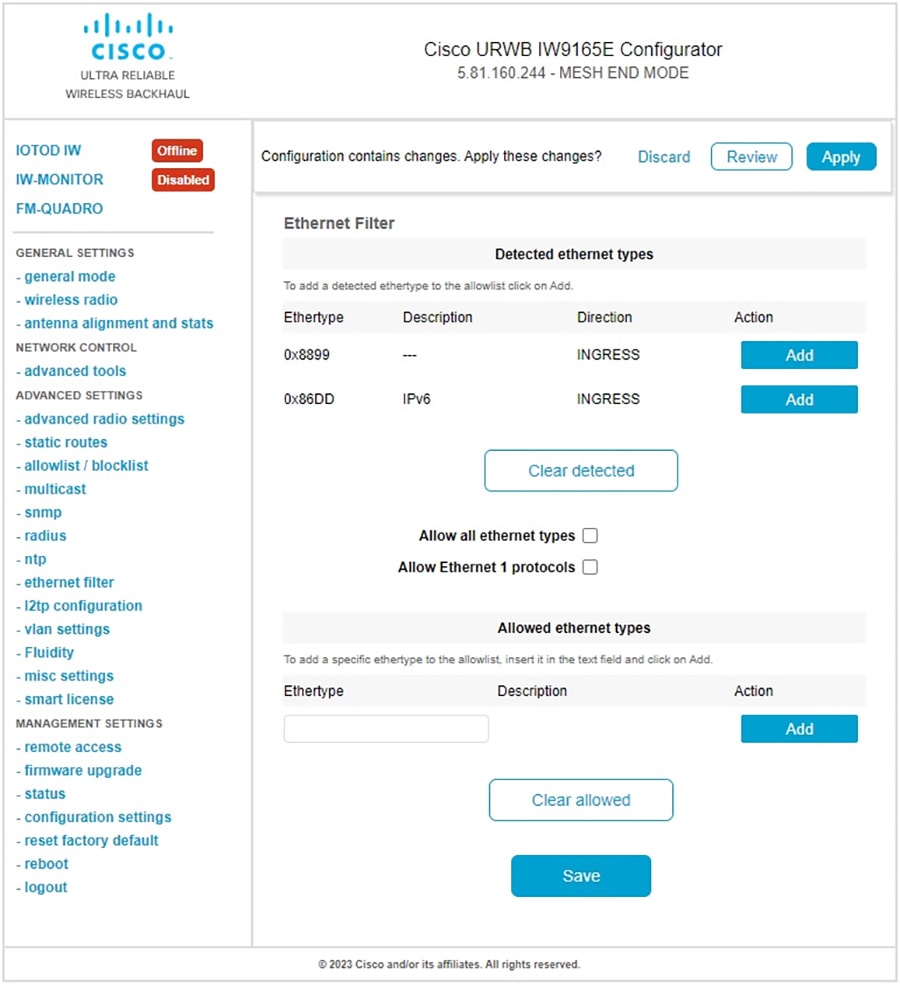

次の画像は、許可リストから許可されたイーサネットタイプがすべてクリアされたことを示しています。

許可リストから検出されたイーサネットタイプをすべてクリアするには、次の手順を実行します。

  1. [ADVANCED SETTINGS] で、[ethernet filter] をクリックします。

    [Ethernet Filter] ウィンドウが表示されます。

  2. [Detected ethernet types] セクションで [Clear detected] をクリックして、許可リストから検出されたイーサネットタイプをクリアします。

  3. [Clear detected] をクリックすると、[Detected ethernet types] セクションのイーサネットタイプがクリアされます。

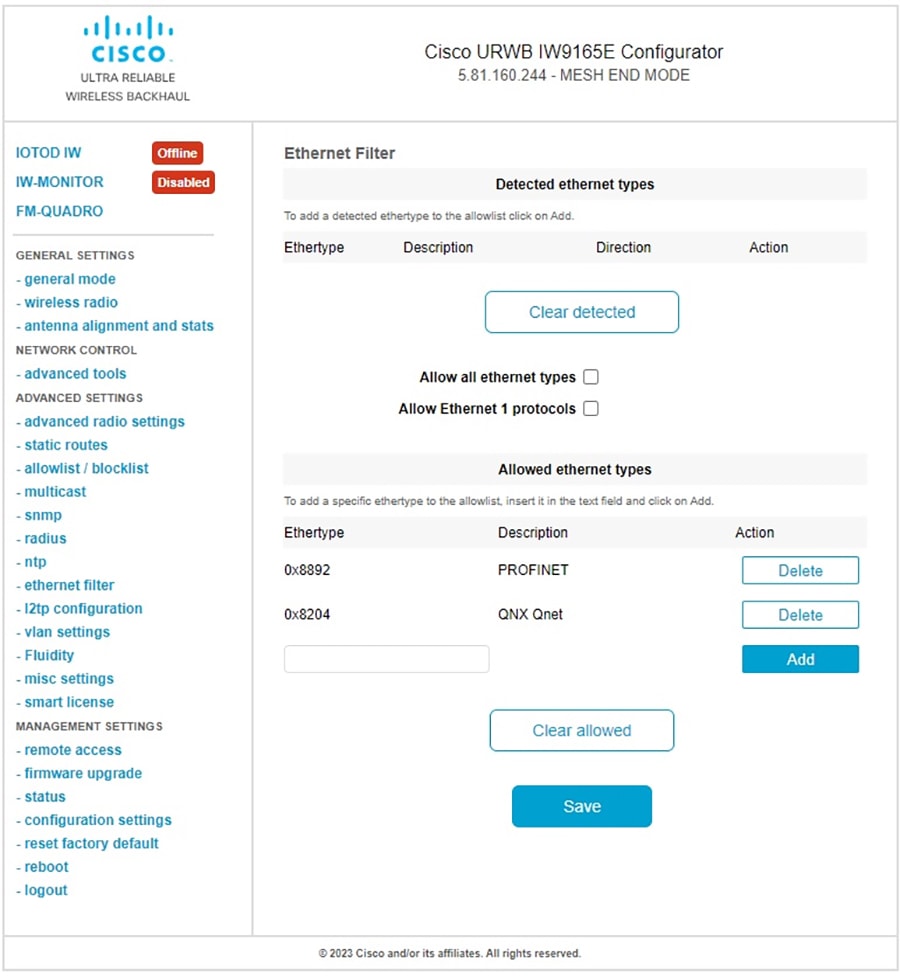

次の画像は、許可リストから検出されたイーサネットタイプがすべてクリアされたことを示しています。

すべてのイーサネットタイプを許可リストに追加する（許可する）には、次の手順を実行します。

  1. [ADVANCED SETTINGS] で、[ethernet filter] をクリックします。

    [Ethernet Filter] ウィンドウが表示されます。

  2. [Ethernet Filter] セクションの [Allow all ethernet types] チェックボックスをオンにして、すべてのイーサネットタイプを許可リストで許可します。

  3. [Save] に続いて [Apply] をクリックして、設定を変更します。

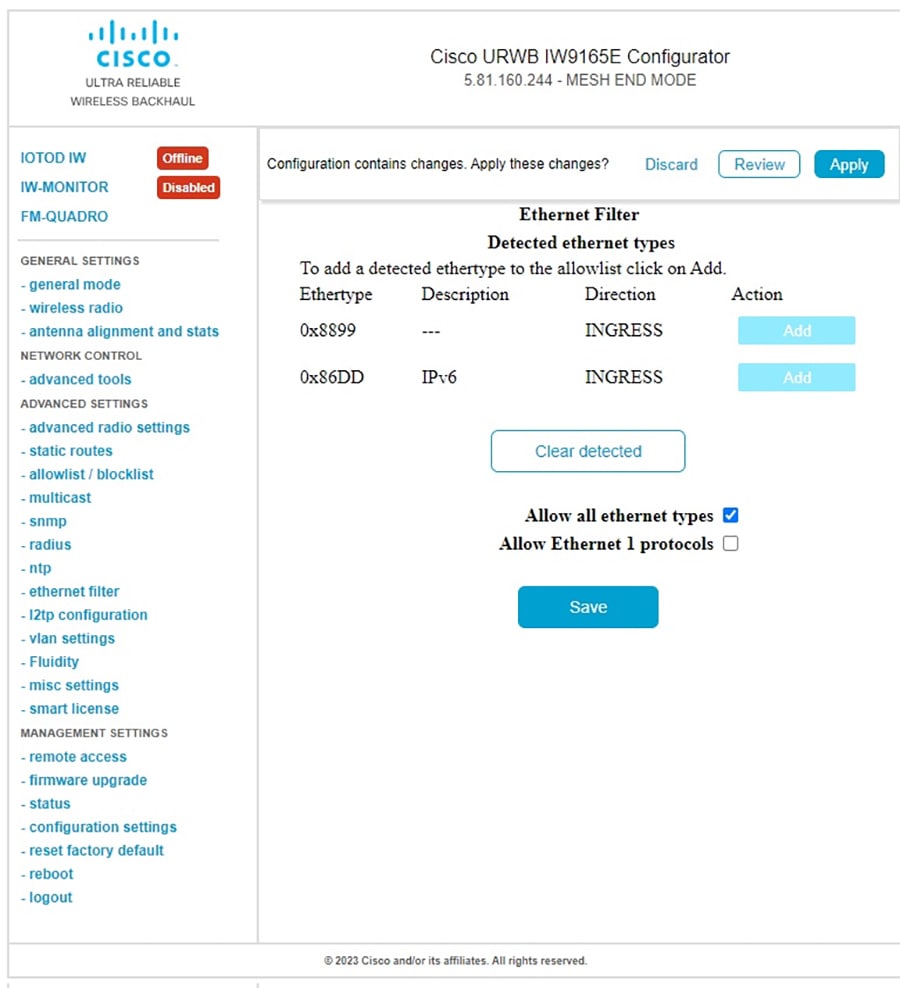

次の画像では、すべてのイーサネットタイプが許可リストに追加されています。

イーサネット 1 プロトコルを設定するには、次の手順を実行します。

  1. [ADVANCED SETTINGS] で、[ethernet filter] をクリックします。

    [Ethernet Filter] ウィンドウが表示されます。

  2. [Ethernet Filter] セクションの [Allow Ethernet 1 protocols] チェックボックスをオンにして、イーサネット 1 プロトコルモードを有効にします。

  3. [Save] に続いて [Apply] をクリックして、設定を変更します。

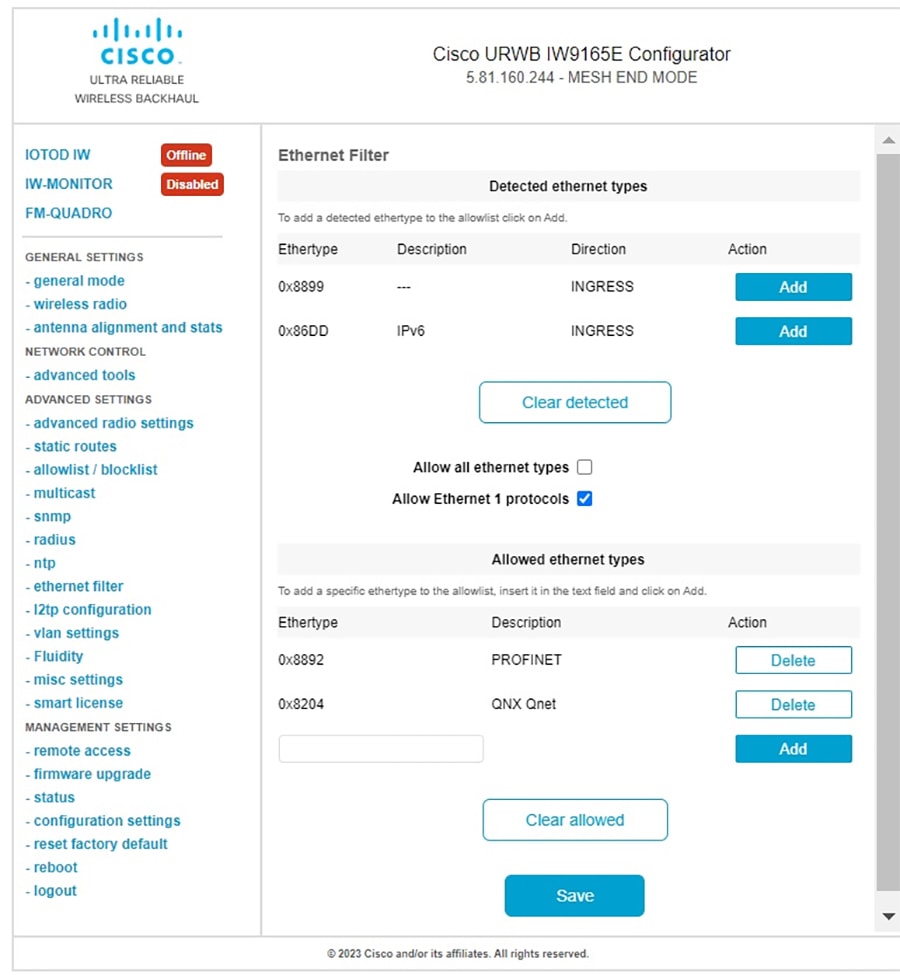

次の画像は、イーサネット 1 プロトコルを許可する設定を示しています。
