Fluidmax トポロジの設定と検証

Fluidmax（ポイントツーマルチポイント）トポロジの設定と検証

固定インフラストラクチャに関しては、ポイントツーマルチポイント接続を導入するために、Fluidmax モードで動作するようにワイヤレスインターフェイスを設定できます。各インターフェイスは独立した Fluidmax パラメータのセットを使用するため、導入可能なネットワークトポロジの柔軟性が大幅に向上しています。例として、以下の図は、ME（メッシュエンド）ノードが両方の無線機を Fluidmax プライマリモードで使用して、2 つの異なる周波数で複数のセカンダリクライアント（MP1（メッシュポイント）、MP2、および MP3）のために機能する、2 カスケード型ポイントツーマルチポイント クラスタを示しています。MP2 に関しては、最初の無線機は Fluidmax セカンダリモードで動作して ME に接続し、2 番目のインターフェイスは Fluidmax プライマリとして設定されてより多くのダウンストリーム クライアント（MP4 および MP5）のために機能します。

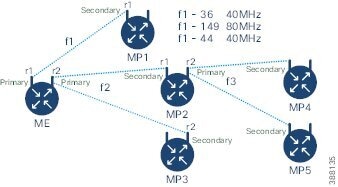

図 1. 2 カスケード型 Fluidmax トポロジ

CLI によるポイントツーマルチポイント トポロジの設定

Fluidmax（ポイントツーマルチポイント）トポロジを設定するには、次のコマンドを使用します。

Device#configure dot11Radio <interface>

interface：<0 ～ 3> dot11Radio インターフェイスの番号。

Device#configure dot11Radio <interface> {enable | disable}

enable または disable：ワイヤレスインターフェイスの管理状態を設定して、実行時に有効または無効にします

Device#configure dot11Radio <interface> mode {fluidity | fixed | fluidmax } { primary | secondary }

mode：指定されたインターフェイスの動作モード（Fluidity、fixed、または Fluidmax）。

primary | secondary：ユニットの Fluidmax ロール（プライマリまたはセカンダリ）。

Device#configure dot11Radio <interface> channel <channel id>

channel：動作チャンネル ID <1 ～ 256> を設定します。

Device#configure dot11Radio <interface> band-width <channel bandwidth>

bandwidth：チャンネル帯域幅（MHz）。現在サポートされている値は 20、40、80、160 です。

Device#wr

ポイントツーマルチポイント（Fluidmax）トポロジ設定の例：

ME（メッシュエンド）の設定

Device#configure dot11Radio 1 enable
Device#configure dot11Radio 1 mode fluidmax primary
Device#configure dot11Radio 1 channel 36
Device#configure dot11Radio 1 band-width 40
Device#configure dot11Radio 2 enable
Device#configure dot11Radio 2 mode fluidmax primary
Device#configure dot11Radio 2 channel 149
Device#configure dot11Radio 2 band-width 80

MP1（メッシュポイント）の設定

Device#configure dot11Radio 1 enable
Device#configure dot11Radio 1 mode fluidmax secondary
Device#configure dot11Radio 1 channel 36
Device#configure dot11Radio 1 band-width 40

MP2 の設定

Device#configure dot11Radio 1 enable
Device#configure dot11Radio 1 mode fluidmax secondary
Device#configure dot11Radio 1 channel 149
Device#configure dot11Radio 1 band-width 80
Device#configure dot11Radio 2 enable
Device#configure dot11Radio 2 mode fluidmax primary
Device#configure dot11Radio 2 channel 44
Device#configure dot11Radio 2 band-width 40

MP3 の設定

Device#configure dot11Radio 1 enable
Device#configure dot11Radio 1 mode fluidmax secondary
Device#configure dot11Radio 1 channel 149
Device#configure dot11Radio 1 band-width 80

MP4 の設定

Device#configure dot11Radio 1 enable
Device#configure dot11Radio 1 mode fluidmax secondary
Device#configure dot11Radio 1 channel 44
Device#configure dot11Radio 1 band-width 40

MP5 の設定

Device#configure dot11Radio 1 enable
Device#configure dot11Radio 1 mode fluidmax secondary
Device#configure dot11Radio 1 channel 44
Device#configure dot11Radio 1 band-width 40

Cluster ID：インターフェイスが Fluidmax モードに設定されている場合に割り当てられる ID。この ID は、プライマリノードとバックアップ プライマリ ノードで同じである必要があります。同じクラスタに属するデバイスを識別し、グループ化するのに役立ちます。

Tower ID：指定したインターフェイスの Fluidmax タワー ID を有効または無効にします。


（注）

タワー ID は、同じタワー ID を持つゲートウェイ + メッシュポイント（MP）– MP がある構成で使用されます。

Fluidmax モードでインターフェイス、クラスタ ID、およびタワー ID を設定するには、次のコマンドを使用します。

Fluidmax - Set the interface in Fluidmax mode.
Primary | Secondary - Fluidmax role for the device, either primary or secondary.
Device# configure dot11Radio [1|2] mode fluidmax cluster id fluidmesh
Cluster id - Set Fluidmax Cluster ID assigned to the interface.
Device# configure dot11Radio [1|2] mode fluidmax tower [enable|disable]
Tower – Enable or disable Fluidmax Tower ID for specified interface.

CLI を使用したポイントツーマルチポイント トポロジの検証

このコマンドを使って、ポイントツーマルチポイント（Fluidmax）トポロジ設定を検証します。

Device# show dot11Radio <interface> config

例：

ME（メッシュエンド）無線機 2
Device# show dot11Radio 2 config
Interface : enabled
Mode : fluidmax primary
Frequency : 5745 MHz
Channel : 149
…….
Fluidmax Configuration
Tower ID : disabled
Cluster ID : fluidmesh
Automatic scan : enabled
Automatic scan threshold : disabled
MP2（メッシュポイント）
Device# show dot11Radio 1 config
Interface : enabled
Mode : fluidmax secondary
Frequency : 5745 MHz
Channel : 149
…….
Fluidmax Configuration
Tower ID : disabled
Cluster ID : fluidmesh
Automatic scan : enabled
Automatic scan threshold : disabled
Device# show dot11Radio 2 config
Interface : enabled
Mode : fluidmax primary
Frequency : 5220 MHz
Channel : 44
Channel width : 40
…….
Fluidmax Configuration
Tower ID : 100
Cluster ID : fluidmesh
Automatic scan : enabled
Automatic scan threshold : disabled
MP4 無線機 1
Device# show dot11Radio 1 config
Interface : enabled
Mode : fluidmax secondary
Frequency : 5220 MHz
Channel : 44
Fluidmax Configuration
Tower ID : disabled
Cluster ID : fluidmesh
Automatic scan : enabled
Automatic scan threshold : disabled
