ネットワークサービスの監視

AAA ネットワークサービスの監視

この手順に従って、ネットワーク内の ワイヤレスコントローラ から報告されたすべての AAA サーバートランザクションを表示およびモニターします。


（注）
AAA 制約事項

  • AAA ネットワークサービスは、ワイヤレスクライアントおよびローカルモードをサポートします。

  • AAA ネットワークサービスは、次をサポートしていません。

    • Cisco AireOS ワイヤレスコントローラ

    • フレックスモードおよびファブリックモード、

    • 有線クライアント。

始める前に

Cisco Catalyst 9800 シリーズ ワイヤレスコントローラ バージョン 17.6.1 以降がインストールされていて、ローカルモード AP を使用して展開されていることを確認します。』を参照してください。

手順

ステップ 1

メインメニューから次を選択します。[Assurance] > [Health]の順に選択します。

[Overall] 正常性ダッシュボードが表示されます。

ステップ 2

[Network Services] > [AAA]を選択します。

[AAA] ダッシュボードが表示されます。

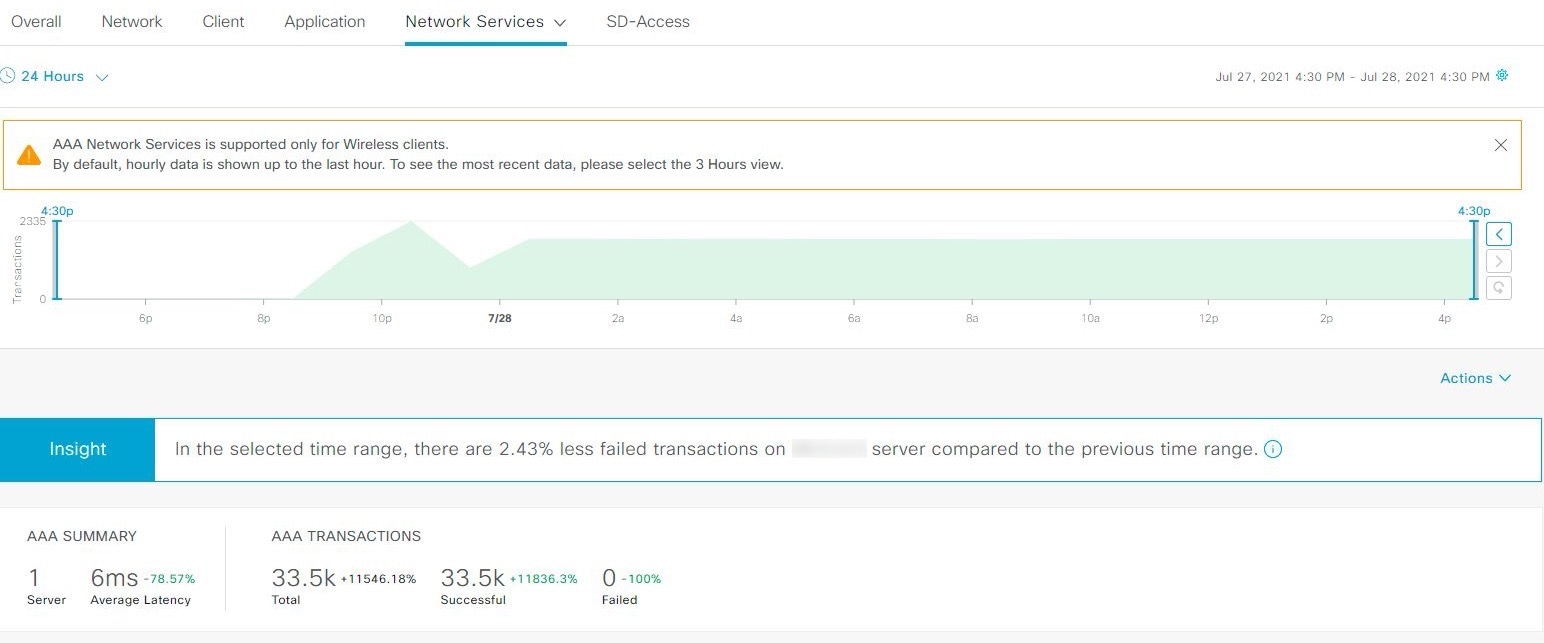

図 1. [AAA] ダッシュボード

ステップ 3

左上隅にある時間範囲設定（）をクリックして、表示するデータの時間範囲を指定します。

  1. ドロップダウンメニューから、時間範囲として [3 hours]、[24 hours]、または [7 days] を選択します。

  2. [Start Date] と時刻、[End Date] と時刻を指定します。

  3. [Apply] をクリックします。

ステップ 4

右上隅にある自動更新設定（）をクリックして、サポートされている Assurance ページで [Data Auto Refresh] を 5 分の更新間隔で有効または無効にします。

ステップ 5

タイムラインスライダを使用して、一定期間における AAA サーバーの成功および失敗したトランザクションの合計に関する情報を表示します。タイムラインスライダには次の機能があります。

  • タイムラインスライダにカーソルを合わせると、5 分の時間枠の AAA サーバートランザクションが表示されます。

  • タイムラインをダブルクリックすると、1 時間の期間タイムラインスライダが表示されます。ウィンドウ全体が更新され、該当する 1 時間の最新情報が表示されます。

ステップ 6

タイムラインスライダの下にある Actions ドロップダウンリストをクリックして、次の機能を実行できます。

ステップ 7

タイムラインの下にある [Insight] エリアを使用して、現在および以前の時間範囲と比較して、成功した AAA サーバートランザクションの割合を表示します。

ステップ 8

[AAA Summary] ダッシュレットを使用して、次の情報を確認できます。

AAA の概要
アイテム 説明

AAA の概要

ネットワークの AAA サーバーの数と平均遅延（ミリ秒単位）を表示します。

AAA トランザクション

ネットワーク内の AAA トランザクション、成功したトランザクション、および失敗したトランザクションの合計数の割合を表示します。

ステップ 9

次の機能には AAA サーバーダッシュレットを使用します。

最も大きい遅延が発生した上位サイト

チャートには、AAA サーバーの遅延（ミリ秒単位）が最も大きい上位サイトが表示されます。

[View Details] をクリックして、追加の詳細を含む スライドインペイン を開きます。スライドインペイン では次のことができます。

  • チャート内のサイトにカーソルを合わせると、ロケーションの詳細と、対応する最大の AAA サーバー遅延が表示されます。

  • チャート内のサイトをクリックすると、そのサイト内の最も高い AAA サーバーの遅延と、それらの遅延に関連する最も影響の大きいデータが表示されます。

  • 横棒で表示されるデータタイプカテゴリ（上位の AAA サーバーやサイトなど）をクリックして、クライアント テーブルをフィルタ処理します。
トランザクションエラーが発生した上位サイト

チャートには、AAA サーバーのトランザクションエラーが最も多い上位サイトが表示されます。

[View Details] をクリックして、追加の詳細を含む スライドインペイン を開きます。スライドインペイン では次のことができます。

  • チャート内のサイトにカーソルを合わせると、ロケーションの詳細と対応するトランザクション失敗数が表示されます。

  • チャート内のサイトをクリックすると、サーバートランザクションの失敗と、それらの失敗に関連して最も影響を受けるデータが表示されます。

  • クライアントテーブルをフィルタ処理するには、上位 AAA サーバー SSIDなど、横長のバーで表示されるデータタイプカテゴリをクリックします。
AAA サーバーの遅延

このチャートには、各 AAA サーバーにおける AAA 平均遅延が表示されます。[All]、[MAB]、または [EAP] に基づいて遅延をフィルタ処理できます。

[View Details] をクリックして、追加の詳細を含む スライドインペイン を開きます。スライドインペイン では次のことができます。

  • チャートの上にカーソルを置くと、サーバーの IP アドレスと、対応する平均遅延が表示されます。

  • チャートのエリアをクリックすると、AAA サーバーの遅延と、それらの遅延に関連する最も影響の大きいデータが表示されます。

  • クライアントテーブルをフィルタ処理するには、上位サイトやSSIDなどの横長のバーで表示されるデータタイプカテゴリをクリックします。
AAA サーバートランザクション

このチャートには、ワイヤレスコントローラによって報告された各 AAA サーバーの平均 AAA サーバー トランザクション ステータスが表示されます。[All]、[Failures]、または [Successes] に基づいてステータスをフィルタ処理できます。

[View Details] をクリックして、追加の詳細を含む スライドインペイン を開きます。スライドインペイン では次のことができます。

  • チャートの上にカーソルを置くと、サーバーの IP アドレスとそれに対応するトランザクション数が表示されます。

  • チャートのエリアをクリックすると、AAA サーバートランザクションと、それらのトランザクションに関連する最も影響を受けるデータが表示されます。

    チャートに複数のサーバーが表示される場合は、チャートの下の凡例でサーバーの IP アドレスをクリックして、そのサーバーの詳細を表示します。

  • 横棒で表示されるデータタイプカテゴリ（上位の AAA サーバー やサイトなど）をクリックして、クライアントテーブルをフィルタ処理します。

ステップ 10

次の機能には [AAA server by ワイヤレスコントローラ] ダッシュレットを使用します。

[AAA server by ワイヤレスコントローラ] ダッシュレット
アイテム 説明

AAA サーバーテーブル

AAA サーバーの IP アドレス、ワイヤレスコントローラ 名、ワイヤレスコントローラ ロケーション、トランザクション数、失敗数、平均遅延などが表示されているテーブル形式で AAA サーバー情報が表示されます。

AAA サーバーの IP アドレスをクリックすると、スライドインペイン が開いて、AAA サーバーの平均遅延およびトランザクションチャートが表示されます。

スライドインペイン では次のことができます。

  • チャートにカーソルを合わせると、詳細情報が表示されます。

  • チャートのエリアをクリックすると、サーバーの遅延とトランザクションの詳細、およびこれらのトランザクションに関連する最も影響を受けるデータが表示されます。

  • 横棒で表示されるデータタイプカテゴリ（上位の AAA サーバー やサイトなど）をクリックして、クライアントテーブルをフィルタ処理します。

デバイス情報を CSV ファイルにエクスポートするには、[Export] をクリックします。

テーブルに表示するデータをカスタマイズします。

  1. [Table Appearance] タブで、テーブルの密度とストライピングを設定します。

  2. [Edit Table Columns] タブで、テーブルに表示するデータのチェックボックスをオンにします

  3. [Apply] をクリックします。

DHCP ネットワークサービスの監視

この手順を使用して、ネットワーク内のワイヤレスコントローラから報告されたすべての DHCP サーバートランザクションを表示および監視します。


（注）
DHCP の制限事項

  • DHCP ネットワークサービスは、ワイヤレスクライアントおよびローカルモードをサポートします。

  • DHCP ネットワークサービスは、以下をサポートしていません。

    • SD-Access ファブリッククライアント

    • AireOS ワイヤレスコントローラ

    • フレックスモードまたはファブリックモード

始める前に

Cisco Catalyst 9800 シリーズワイヤレスコントローラバージョン 17.6.1 以降をインストールしていることを確認してください。』を参照してください。

手順

ステップ 1

メインメニューから次を選択します。[Assurance] > [Health]の順に選択します。

[Overall] 正常性ダッシュボードが表示されます。

ステップ 2

[Network Services] > [DHCP]を選択します。

[DHCP] ダッシュボードが表示されます。

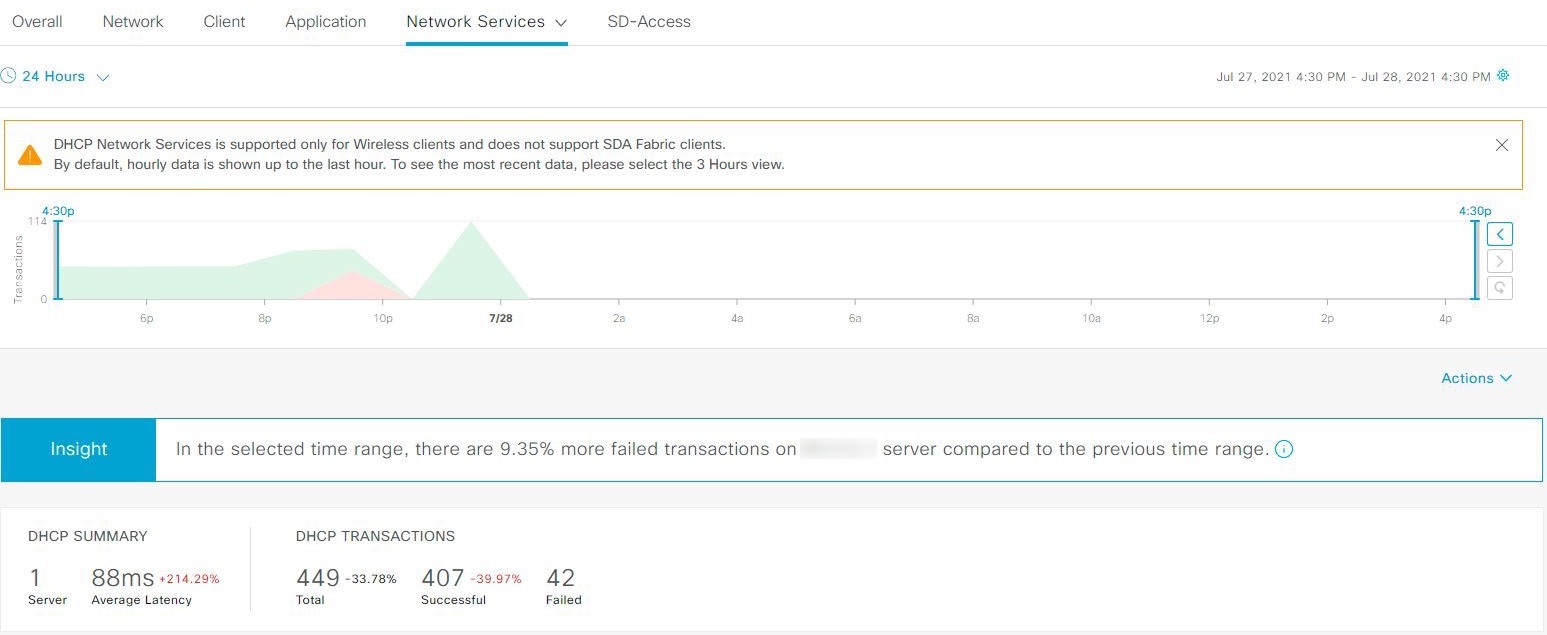

図 2. [DHCP] ダッシュボード

ステップ 3

左上隅にある時間範囲設定（）をクリックして、ウィンドウに表示するデータの時間範囲を指定します。

  1. ドロップダウンメニューから、時間範囲として [3 hours]、[24 hours]、または [7 days] を選択します。

  2. [Start Date] と時刻、[End Date] と時刻を指定します。

  3. [Apply] をクリックします。

ステップ 4

右上隅にある自動更新設定（）をクリックして、サポートされている Assurance ページで [Data Auto Refresh] を 5 分の更新間隔で有効または無効にします。

ステップ 5

タイムラインスライダを使用して、一定期間における DHCP サーバーの成功および失敗したトランザクションの合計に関する情報を表示します。タイムラインスライダには次の機能があります。

  • タイムラインスライダにカーソルを合わせると、5 分の時間枠の DHCP サーバートランザクションが表示されます。

  • タイムラインをダブルクリックすると、1 時間の期間タイムラインスライダが表示されます。ウィンドウ全体が更新され、該当する 1 時間の最新情報が表示されます。

ステップ 6

タイムラインスライダの下にある Actions ドロップダウンリストをクリックして、次の機能を実行できます。

ステップ 7

タイムラインの下にある [Insight] エリアを使用して、現在および以前の時間範囲と比較して、成功した DHCP サーバートランザクションの割合を表示します。

ステップ 8

[DHCP Summary] ダッシュレットを使用して、次の情報を確認できます。

DHCP Summary
アイテム 説明

DHCP Summary

ネットワークの DHCP サーバーの数と平均遅延（ミリ秒単位）が表示されます。

DHCP Transactions

ネットワーク内の DHCP トランザクション、成功したトランザクション、および失敗したトランザクションの合計数の割合が表示されます。

ステップ 9

次の機能には、DHCP サーバーダッシュレットを使用します：

最も大きい遅延が発生した上位サイト

チャートには、DHCP サーバーの遅延（ミリ秒単位）が最も大きい上位サイトが表示されます。

[View Details] をクリックすると、追加の詳細情報を記載したスライドインペインが開きます。スライドインペインから、チャートの色のセグメントにカーソルを合わせると、DHCP サーバーの遅延が最も大きいサイトを表示できます。

水平バーとして表示されるデータを選択して、上位の DHCP サーバー、サイト、SSID、および AP に基づいてクライアントテーブルをフィルタ処理できます。
トランザクションエラーが発生した上位サイト

チャートには、DHCP サーバーのトランザクションエラーが最も多い上位サイトが表示されます。

[View Details] をクリックすると、追加の詳細情報を記載したスライドインペインが開きます。スライドインペインから、チャートの色のセグメントまたはそれに対応する凡例にカーソルを合わせると、DHCP サーバーのトランザクションエラーが最も多いサイトを表示できます。

水平バーとして表示されるデータを選択して、上位の DHCP サーバー、サイト、SSID、および AP に基づいてクライアントテーブルをフィルタ処理できます。
DHCP サーバーの遅延

このチャートには、各 DHCP サーバーにおける DHCP 平均遅延が表示されます。[All]、[Discover-offer]、または [Request-Ack] に基づいて遅延をフィルタ処理できます。

[View Details] をクリックすると、追加の詳細情報を記載したスライドインペインが開きます。スライドインペインから、フィルタの選択に基づいてチャートを表示して、DHCP サーバーの遅延を表示できます。

水平バーとして表示されるデータを選択して、上位の DHCP サーバー、サイト、SSID、AP などに基づいてクライアントテーブルをフィルタ処理できます。
DHCP サーバートランザクション

このチャートには、ワイヤレスコントローラによって報告された各 DHCP サーバーの平均 DHCP サーバー トランザクション ステータスが表示されます。[All]、[Failures]、または [Successes] に基づいてステータスをフィルタ処理できます。

[View Details] をクリックすると、追加の詳細情報を記載したスライドインペインが開きます。スライドインペインから、フィルタの選択に基づいてチャートを表示して、DHCP サーバーのトランザクションを表示できます。

水平バーとして表示されるデータを選択して、上位の DHCP サーバー、サイト、SSID、AP などに基づいてクライアントテーブルをフィルタ処理できます。

ステップ 10

次の機能には、ワイヤレスコントローラによる DHCP サーバーダッシュレットを使用します。

ワイヤレスコントローラ による DHCP サーバーダッシュレット
アイテム 説明

DHCP サーバーテーブル

DHCP サーバーの IP、WLC 名、WLC の場所、トランザクション、障害、平均遅延などを含むテーブル形式で DHCP サーバー情報を表示します。[DHCP Server IP] をクリックしてスライドインペインを開き、サーバーの平均遅延およびトランザクションチャートを表示します。

水平バーとして表示されるデータを選択して、上位の DHCP サーバー、サイト、SSID、AP などに基づいてクライアントテーブルをフィルタ処理できます。

デバイス情報を CSV ファイルにエクスポートするには、[Export] をクリックします。

テーブルに表示するデータをカスタマイズします。

  1. [Table Appearance] タブで、テーブルの密度とストライピングを設定します。

  2. [Edit Table Columns] タブで、テーブルに表示するデータのチェックボックスをオンにします。

  3. [Apply] をクリックします。

DNS ネットワークサービスの監視

この手順を使用して、ネットワーク内のワイヤレスコントローラ、スイッチ、ルーターから報告された DNS サーバートランザクションを監視します。

始める前に

』を参照してください。

手順

ステップ 1

メインメニューから次を選択します。[Assurance] > [Health]の順に選択します。

[Overall] 正常性ダッシュボードが表示されます。

ステップ 2

Network Services > DNSを選択します。

[DNS] ダッシュボードが表示されます。

図 3. DNS ダッシュボード

ステップ 3

左上隅にある時間範囲設定（）をクリックして、ウィンドウに表示するデータの時間範囲を指定します。

  1. ドロップダウンメニューから、時間範囲として [3 hours]、[24 hours]、または [7 days] を選択します。

  2. [Start Date] と時刻、[End Date] と時刻を指定します。

  3. [Apply] をクリックします。

ステップ 4

右上隅にある自動更新設定（）をクリックして、サポートされている Assurance ページで [Data Auto Refresh] を 5 分の更新間隔で有効または無効にします。

ステップ 5

タイムラインスライダを使用して、一定期間における NDS サーバーの成功および失敗したトランザクションの合計に関する情報を表示します。タイムラインスライダには次の機能があります。

  • タイムラインスライダにカーソルを合わせると、5 分の時間枠の DNS サーバートランザクションが表示されます。

  • タイムラインをダブルクリックすると、1 時間の期間タイムラインスライダが表示されます。ウィンドウ全体が更新され、該当する 1 時間の最新情報が表示されます。

ステップ 6

ダッシュボードの表示をカスタマイズするには、タイムラインスライダーの下にある [Actions] ドロップダウンリストをクリックし、[Edit Dashboard] を選択します。ダッシュレットの位置の変更およびカスタムダッシュボードの作成を参照してください。

ステップ 7

DNS の [Summary] ダッシュレットを使用して、次の情報を確認できます。

DNS Summary
アイテム 説明

[DNS Summary]

ネットワークの DNS サーバーの数と平均遅延（ミリ秒単位）が表示されます。

DNS Transactions

ネットワーク内の DNS トランザクション、成功したトランザクション、および失敗したトランザクションの合計数の割合が表示されます。

ステップ 8

タイムラインの下にある [Insight] エリアを使用して、現在および以前の時間範囲と比較して、成功した DNS サーバートランザクションの割合を表示します。

ステップ 9

次の機能には、DNSサーバーダッシュレットを使用します。

Top Transaction Failures

チャートには、DNS サーバーのトランザクションエラーが最も多いタイプ、サーバー、サイトがグラフに表示されます。チャートの色のセグメントにカーソルを合わせると、各項目におけるトランザクションエラーの回数が表示されます。

[View Details] をクリックすると、追加の詳細情報を記載したスライドインペインが開きます。スライドインペインから、チャートの色のセグメントにカーソルを合わせると、エラーの詳細が表示されます。

DNS Server Latency

このチャートには、各 DNS サーバーにおける DNS 平均遅延が表示されます。チャートにカーソルを合わせると、各サーバーの遅延時間（ミリ秒単位）が表示されます。

[View Details] をクリックすると、追加の詳細情報を記載したスライドインペインが開きます。スライドイペインから、タイムラインをクリックして詳細を表示できます。

DNS Server Transactions

このチャートには、ワイヤレスコントローラから報告された各 DNS サーバーの平均 DNS サーバー トランザクション ステータスが表示されます。[All]、[Failures]、または [Successes] に基づいてステータスをフィルタ処理できます。

[View Details] をクリックすると、追加の詳細情報を記載したスライドインペインが開きます。スライドインペインから、フィルタの選択に基づいてチャートを表示して、DNS サーバーのトランザクションを表示できます。

水平バーとして表示されるデータを選択して、上位の DNS サーバー、サイト、SSID、AP などに基づいてクライアントテーブルをフィルタ処理できます。

ステップ 10

次の機能には、[DNS Servers by Device] ダッシュレットを使用します。

デバイス別のDNSサーバー
アイテム 説明

[DNS Server table]

DNS サーバー名、IP アドレス、場所などを含む表形式で DNS サーバー情報を表示します。サーバー名をクリックして、[Device 360] の情報を表示するスライドインペインを開きます。

デバイス情報を CSV ファイルにエクスポートするには、[Export] をクリックします。

テーブルに表示するデータをカスタマイズします。

  1. [Table Appearance] タブで、テーブルの密度とストライピングを設定します。

  2. [Edit Table Columns] タブで、テーブルに表示するデータのチェックボックスをオンにします。

  3. [Apply] をクリックします。
