URWB 動作モードの設定

URWB 動作モードの設定

Catalyst 産業用ワイヤレスアクセスポイントは、Catalyst Wi-Fi(AP)、Cisco Ultra-Reliable Wireless Backhaul(URWB)、ワークグループブリッジ(WGB)などの複数のワイヤレステクノロジーをサポートしています。サポートされるモードは、具体的なアクセスポイントによって異なります。

アクセスポイントの OS は、Catalyst Wi-Fi(AP)と Unified Industrial Wireless(UIW)の 2 つの異なるソフトウェアイメージをサポートしています。URWB と WGB は、どちらも UIW ソフトウェアの一部です。アクセスポイントのモードは、アクセスポイントが動作するように設定されているモードに基づいてブート時に決定されます。

CLI による判別

アクセスポイントの OS は、Catalyst Wi-Fi(AP)と UIW の 2 つの異なるソフトウェアイメージをサポートしています。次の show コマンドを使用して、実行されているソフトウェアを判別し、指定されたプラットフォームコードを探します。

Device# show version
Cisco AP Software, (ap1g6j), C9167, RELEASE SOFTWARE
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 1986-2022 by Cisco Systems, Inc.
Compiled Thu Aug 18 01:01:29 PDT 2022
ROM: Bootstrap program is U-Boot boot loader
BOOTLDR: U-Boot boot loader Version 2022010100
APFC58. 9A16.E464 uptime is 1 days, 3 hours, 58 minutes
Last reload time : Wed Sep 7 11:17:00 UTC 2022
Last reload reason: reload command

show version で ap1g6a または ap1g6b と表示された場合は、アクセスポイント OS が実行されていることを意味します。show version で ap1g6j または ap1g6m と表示された場合は、UIW ソフトウェアが実行されていることを意味します。

アクセスポイントが URWB モードで動作しているかどうかを確認するには、次の CLI コマンドを実行します。

Device#show iw-service status

このコマンドが存在する場合、アクセスポイントは URWB モードで動作しています。存在しない場合、アクセスポイントは WGB モードで動作しています。

リセットボタンの設定

URWB モードでは、(ブートローダがリセット信号を受信した後に)LED が赤色の点滅に変わると、次のリセットアクションが実行されます。デバイスの電源を入れる前に、必ずデバイスのリセットボタンを押します。

  • リセットボタンを 20 秒より短く押すと、既存の設定がクリアされます。

  • リセットボタンを 20 秒より長く 60 秒より短く押すと、工場出荷時設定へのリセットがトリガーされます。

  • リセットボタンを 60 秒より長く押しても、設定はクリアされません。

イメージ変換の設定

Catalyst IW9167E アクセスポイントを Wi-Fi モード(CAPWAP AP)から URWB モードに、または URWB モードから Wi-Fi モード(CAPWAP AP)に変換するには、次の手順を実行します。
  1. CAPWAP から URWB モードに、または WGB/uWGB から URWB モードに変換するには、次の CLI コマンドを使用します。続いてアクセスポイントが再起動され、URWB モードで起動します。
    configure boot mode urwb
  2. URWB から CAPWAP モードに、または WGB/uWGB から CAPWAP モードに変換するには、次の CLI コマンドを使用します。続いてアクセスポイントが再起動され、CAPWAP モードで起動します。
    configure boot mode capwap
  3. CAPWAP から WGB/uWGB モードに、または URWB から WGB/uWGB モードに変換するには、次の CLI コマンドを使用します。
    configure boot mode wgb

    (注)


    イメージを変換すると、工場出荷時の状態への完全なリセットが実行され、設定とデータが完全に削除されます。


GUI へのアクセス手順

Web UI(Web ユーザーインターフェイス)にアクセスするには、次の手順を使用します。
  1. Web UI にアクセスするには、Web ブラウザを開き、次の URL を入力します:https://<IP address of unit>/

    [IW9167E Configurator] または [IW9165 Configurator] ウィンドウが表示されます。

  2. 設定ページにアクセスするには、[Username] と [Enable password] のログイン情報を使用します。

  3. GUI にログインすると、URWB コンフィギュレータが表示されます。

GUI を使用した URWB Catalyst IW9167E の設定

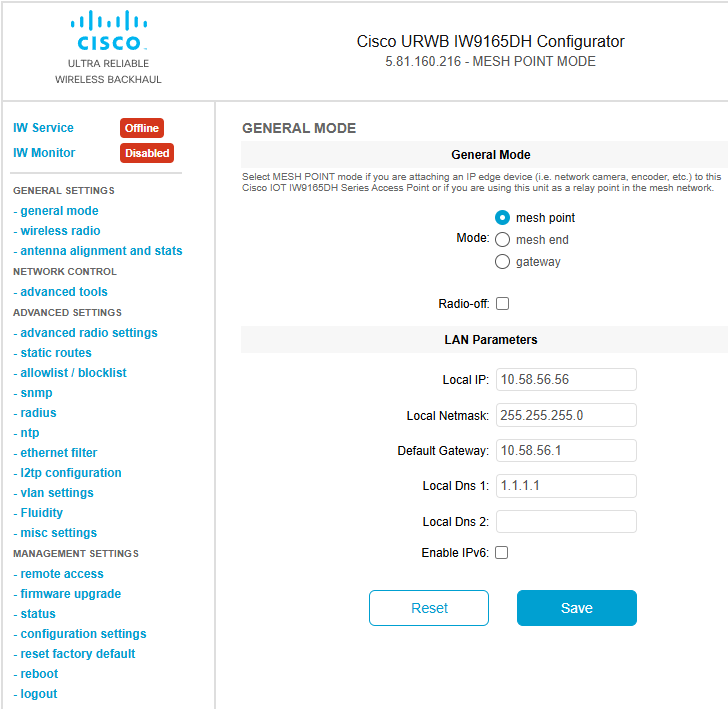

次の画像に、Catalyst IW9167E コンフィギュレータの設定を示します。

CLI 設定のコミット

現在の設定または実行中の設定をローカルストレージまたはメモリに保存するには、write CLI コマンドを入力します。変更された値はキャッシュ設定ファイルにあるため、write コマンドを入力した後に、デバイスを再起動して現在の設定を有効にします。設定を有効にするには、次の CLI コマンドを使用します。

Device# write

または

Device# wr

write または wr:現在の設定をメモリにコミットします。

Device# reload

reload:デバイスをリロードします。

例:
Device# write
!!! Please reboot to take effect
Device# reload

Proceed with reload? [confirm]

(確認のために入力します)

CLI を使用した IW Serviceクラウドマネージドモードおよびオフラインモードの設定

IW Service はクラウド管理ポータルであり、デバイスはネットワークを介して クラウドマネージドに接続されます。オフラインモードでは、デバイスは CLI と GUI によってローカルモードで設定され、クラウドには接続されません。

デバイスがオフラインモードに設定されている場合は、次のオプションを選択します。

  • CLI と GUI を使用して、デバイスを手動で設定します。

  • IW Service クラウドサービスでデバイスを設定して、IW Service からエクスポートされた設定ファイルを選択し、IW Service 管理ページの最後にある設定のアップロードボタンを使用して設定ファイルをアップロードします。

IW Service 設定機能をアクティブまたは非アクティブにするには、次の CLI コマンドを使用します。
Device#configure iw-service {offline | cloud-managed}

cloud-managedIW Service モードを クラウドマネージドにします。IW Service クラウドサーバーからデバイスを管理できます(ネットワークに接続されている場合)。

offline:IW Service モードをオフラインに設定します。デバイスは IW Service から切断され、CLI またはオフライン コンフィギュレータ インターフェイスを使用して手動で設定する必要があります。

CLI を使用したパスワードの設定(初回ログイン後)

デバイスがオフラインモードに切り替わると(初回ログイン後)、新しいログイン情報を設定する必要があります。GUI または CLI を使用してログイン情報を設定する場合、ログイン情報は次の条件を満たす必要があります。

  • ユーザー名の長さは 3 ~ 32 文字にする必要があります。

  • パスワードの長さは 8 ~ 32 文字にする必要があります。

  • パスワードには、次が含まれている必要があります。

    • 少なくとも 1 つの大文字

    • 少なくとも 1 つの小文字

    • 少なくとも 1 つの数字

    • 少なくとも 1 つの特殊文字

  • パスワードには英数字と特殊文字(33 ~ 126 の ASCII 10 進コード)を含めることができますが、次の特殊文字は使用できません。

    " [二重引用符]

    ' [一重引用符]

    ? [疑問符]

  • パスワードに次の要素を含むことはできません。

    • 連続する 3 つの文字または数字(ABC/CBA)

    • 3 つ連続して同じ文字または数字(AAA)または(666)

    • 現在のパスワードまたは既存のパスワードと同じもの

    • ユーザー名と同じものまたはユーザー名を逆にしたもの

例:

デフォルトログイン情報:

username: Cisco
password: Cisco
enable password: Cisco

ログイン情報をリセットするには、次のサンプルログイン情報を使用します。

username: demouser
password: DemoP@ssw0rd
enable password: DemoE^aP@ssw0rd

CLI を使ったパスワードの設定例:

Device#configure iw-service {offline}
Switching to IW Service  Offline mode...
Will switch from Provisioning Mode to IW Service  offline Mode, device need to reboot:Y/N?
Y
User access verification.
[Device rebooting...]

User Access Verification:
Username: Cisco
Password: Cisco

初回ログイン後に、ログイン情報をリセットします。

Current Password:Cisco
Current Enable Password:Cisco
New User Name:demouser
New Password:DemoP@ssw0rd
Confirm New Password:DemoP@ssw0rd
New Enable Password:DemoE^aP@ssw0rd
Confirm New Enable Password:DemoE^aP@ssw0rd

ログイン情報を変更したら、再度ログインします。

User access verification
Username: demouser
Password: DemoP@ssw0rd
Device> enable
Password:DemoE^aP@ssw0rd
Device#

(注)


上記の例では、すべてのパスワードがプレーンテキストです。これはデモ用(サンプルログイン情報)です。実際には、パスワードはアスタリスク(*)で表示されます。


GUI を使用した IW Service の設定

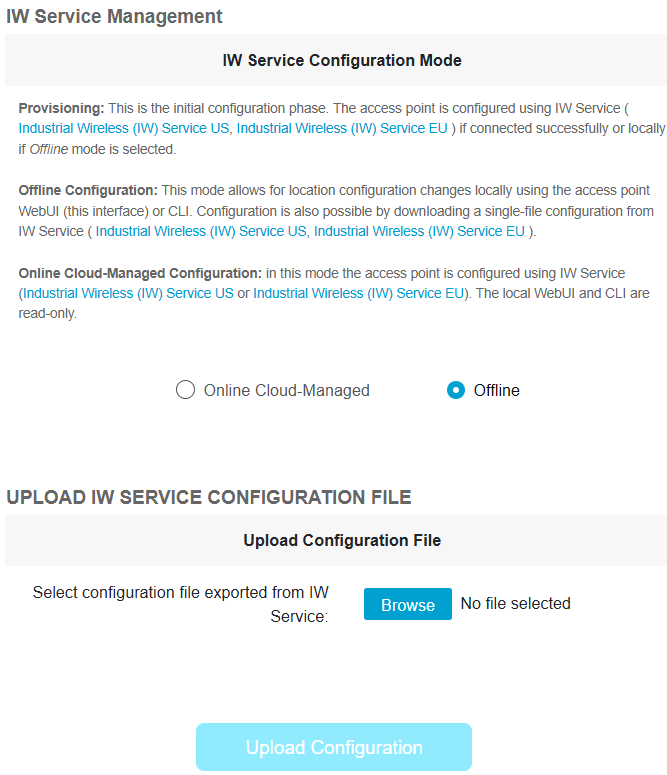

次の画像は、IW Service の設定を示しています。
