無線チャネルと帯域幅の設定と検証

ライセンスの適用による米国およびカナダでの 4,900 ～ 4,990 MHz 周波数のサポート

UIW リリース 17.16.1 以降、Cisco Catalyst IW9167E、IW9165D、および IW9165E AP には、カナダ（-A）および米国（-B）のドメイン向けに、URWB モードでの 4.9 GHz 周波数帯域の追加サポートが導入されています。

-A および -B ドメインの 4.9 GHz 周波数帯域で動作する場合、デバイスは 5 MHz のチャネル間隔で 10 MHz および 20 MHz のチャネル帯域幅を使用します。

4.9 GHz の周波数帯域は無線スロット 1 とスロット 2 の両方で使用できますが、デフォルトでは無効になっています。


（注）

-A および -B ドメインは、4.9 GHz での動作時に IEEE 802.11ax のレートをサポートしません。
表 1. 10 MHz および 20 MHz チャネル帯域幅でサポートされる 4.9 GHz 周波数帯域

チャネル

チャネル帯域幅（10 MHz）

チャネル帯域幅（20 MHz）

11

4,945

該当なし

19

4,985

該当なし

20

4,950

4,950

21

4,955

4,955

22

4960

4960

23

4965

4965

24

4,970

4,970

25

4,975

4,975

26

4980

4980

4,900 ～ 4,990 MHz 周波数帯域の有効化

IW Service は、4.9 GHz 周波数帯域の有効化設定を AP に送信します。

AP で 4.9 GHz 周波数帯域を有効にするには、次の作業を実行します。

手順

IW Service の クラウドマネージドまたはオフラインの展開モードを使用して、4.9 GHz 周波数帯域の有効化を設定します。

IW Service から 4.9 GHz 帯域を有効にする設定方法の詳細については、「Introduction to Industrial Wireless」を参照してください。

CLI による動作チャネルの設定


（注）

UIW リリース 17.15.1 以降、Cisco Catalyst IW9167E、IW9165D、および IW9165E AP は、-Q ドメイン（日本）の URWB モードで 4.9 Ghz 周波数帯域をサポートします。

4.9 Ghz 周波数帯域で動作する場合、デバイスは 20 MHz のチャンネル帯域幅のみをサポートします。

-Q ドメインは、4.9 GHz での動作時に 802.11ax のレートをサポートします。
表 2. 4.9 GHz バンドでサポートされるチャンネルと周波数

チャネル

周波数（MHz）

184

4920

188

4940

192

4960

196

4980

動作チャンネルを設定するには、次に示すコマンドを使用します。

手順

ステップ 1

ワイヤレスデバイスの無線インターフェイス番号 <1 または 2> を設定します。

Device# configure dot11Radio <interface>

ステップ 2

動作チャンネル ID を設定します。

Device# configure dot11Radio [1|2] channel <1 to 256>

ステップ 3

特権 EXEC モードに戻ります。

Device(configure dot11Radio [1|2] channel <1 to 256>)# end

CLI によるチャネル帯域幅の設定

  1. 無線インターフェイス番号 <1 または 2> でワイヤレスデバイスを設定します。

    Device#configure dot11Radio <interface>

  2. チャンネル帯域幅を MHz で設定します。

    • 無線機 1 は、20、40、80 MHz の帯域幅をサポートします。

    • 無線機 2 は、20、40、80、160 MHz の帯域幅をサポートします。

    Device#configure dot11Radio [1|2] band-width [20|40|80|160]

  3. 特権 EXEC モードに戻ります。

    Device (configure dot11Radio [1|2] band-width [20|40|80|160])#end

CLI による動作チャネルと帯域幅の検証

無線チャンネルと帯域幅を検証するには、次の show コマンドを使用します。

Device# show dot11Radio <interface> config

例：

Device# show dot11Radio 1 config
Interface : enabled
Mode : fluidmax secondary
Frequency : 5180 MHz
Channel : 36
Channel width : 40 MHz
Device# show dot11Radio 2 config
Interface : enabled
Mode : fluidity
Frequency : 5785 MHz
Channel : 157
Channel width : 40 MHz

GUI による無線チャネルと帯域幅の設定

GUI を使って無線チャンネルと帯域幅を設定するには、動作チャンネル ID、無線機モード（Fluidity または固定インフラストラクチャ）、無線周波数の範囲と帯域幅を設定します。

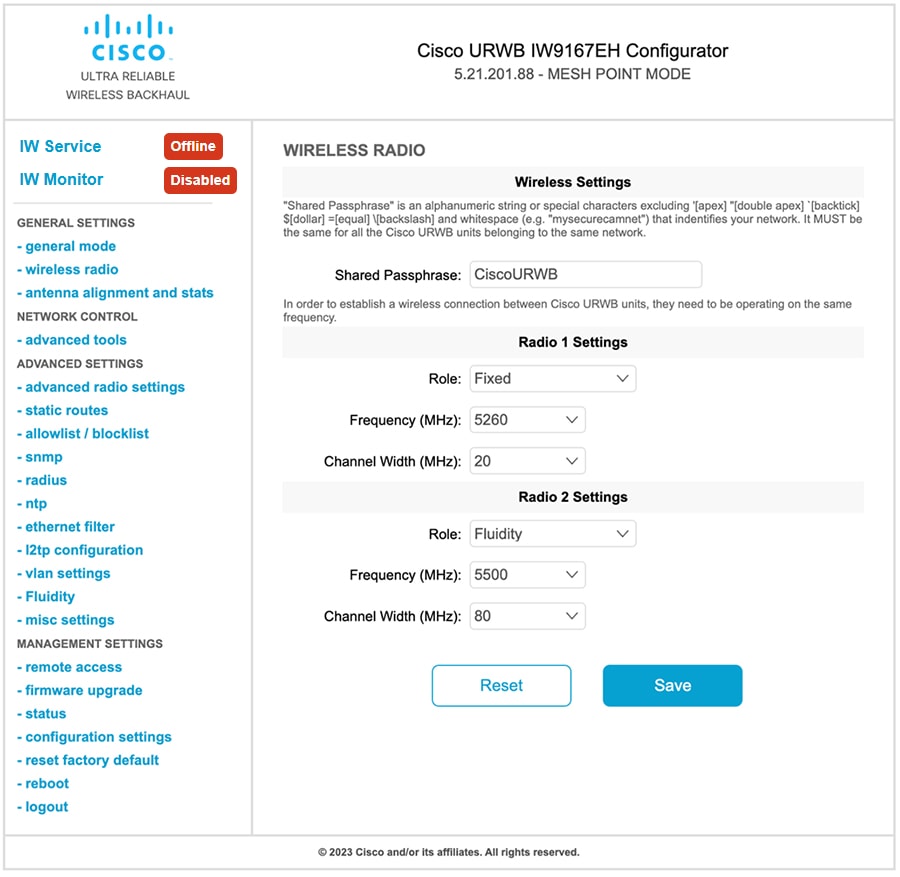

次の画像は、無線チャンネルと帯域幅の設定を示しています。

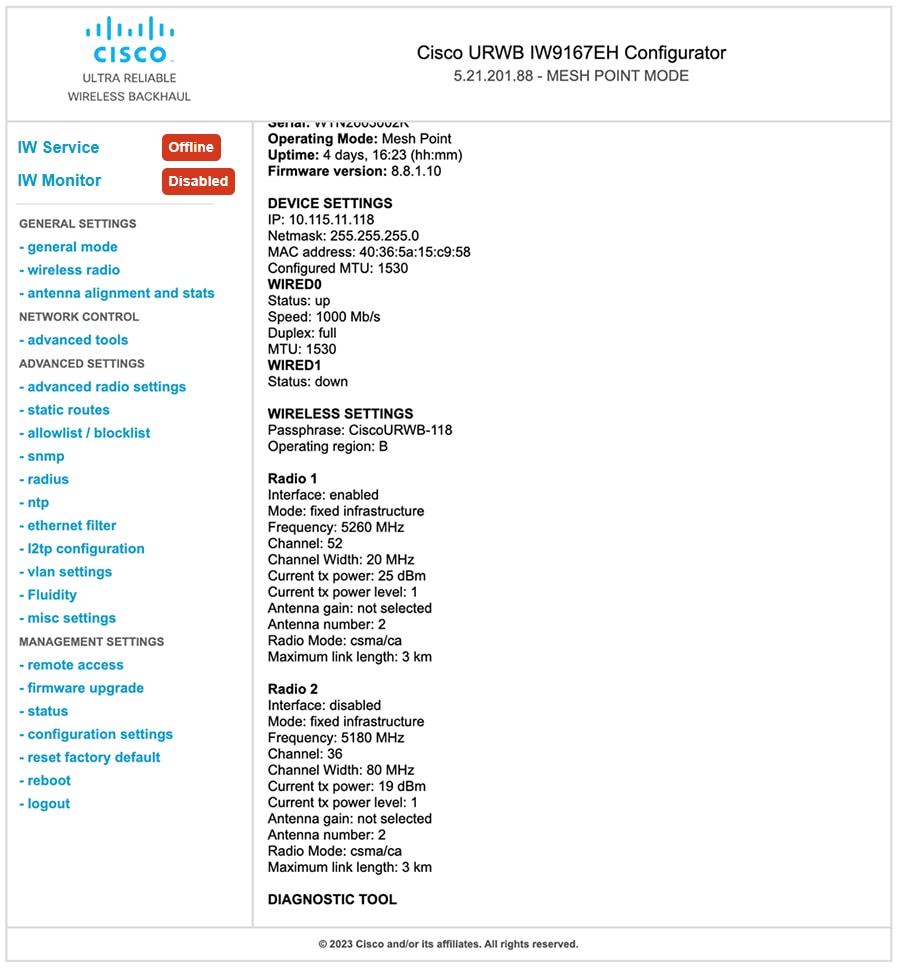

次の画像は、無線チャンネルと帯域幅の設定のステータスと、各ワイヤレスインターフェイスに固有の情報を示しています。

VLAN 設定の設定

アクセスポイントのデフォルトの VLAN 設定パラメータは次のとおりです。

パラメータ

デフォルト値

Management VLAN ID（MVID）

1

Native VLAN ID（NVID）

1

アクセスポイントをローカル ワイヤレス ネットワークの一部である VLAN に接続するには、次の手順を実行します。

手順

ステップ 1

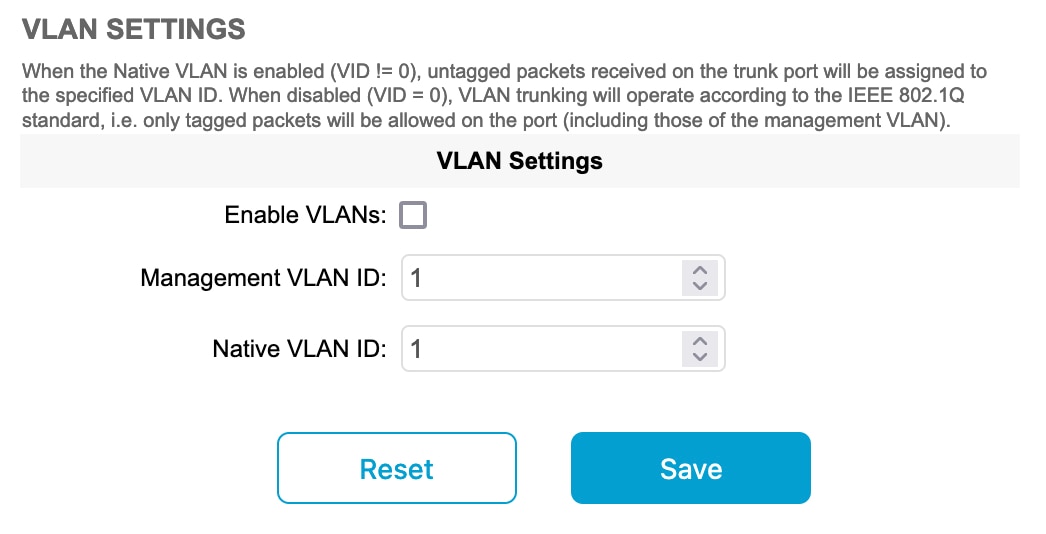

[ADVANCED SETTINGS] で、[vlan settings] をクリックします。

[VLAN SETTINGS] ウィンドウが表示されます。

ステップ 2

[Enable VLANs] チェックボックスをオンにして、アクセスポイントをローカル ワイヤレス ネットワークの一部である VLAN に接続します。

ステップ 3

[Management VLAN ID] フィールドに、管理 VLAN の識別番号を入力します。VLAN 設定とパケット管理の詳細については、「パケット管理の規則」を参照してください。

（注）



同じメッシュネットワークの一部であるすべてのアクセスポイントで、同じ [Management VLAN ID] を使用する必要があります。

ステップ 4

[Native VLAN ID] フィールドに、ネイティブ VLAN の識別番号を入力します。

ステップ 5

[Save] をクリックします。

パケット管理の規則

トラフィック管理

着信データパケットは、次のパラメータ値に基づいて分類されます。

スマートモードのアクセスポイントにおける着信パケットのアクセスポートルール管理

タグなしパケット

ネイティブ VLAN がオンの場合、パケットは許可される（NVID でタグ付け）

ネイティブ VLAN がオフの場合、パケットは破棄される

タグ付きパケット（すべての VID、チェックなし）

パケットは元のタグ付きで許可される

スマートモードのアクセスポイントにおける発信パケットのアクセスポートルール管理

アクセスポイントからのパケット（例：IW Service インターフェイス）

MVID でタグ付けされたパケット

シグナリング トラフィック

MVID でタグ付けされたパケット

有効な VID（1 ～ 4094）でタグ付けされているが、NVID のタグなし

パケットは許可される（タグ付き）

null VID（0）または NVID のタグ付き

パケットは許可される（タグなし）

（注）

Cisco VIC SFP+ インターフェイスを介して送信されるパケットは、常に VLAN ヘッダーでタグ付けされます。このインターフェイスが送信する発信パケットは、VLAN ID タグが 0 の IEEE 802.1p ヘッダー付きのタグなしに分類されます。

GUI を使用した Fluidity の設定

GUI を使って Fluidity モードを設定するには、以下のシナリオに従います。

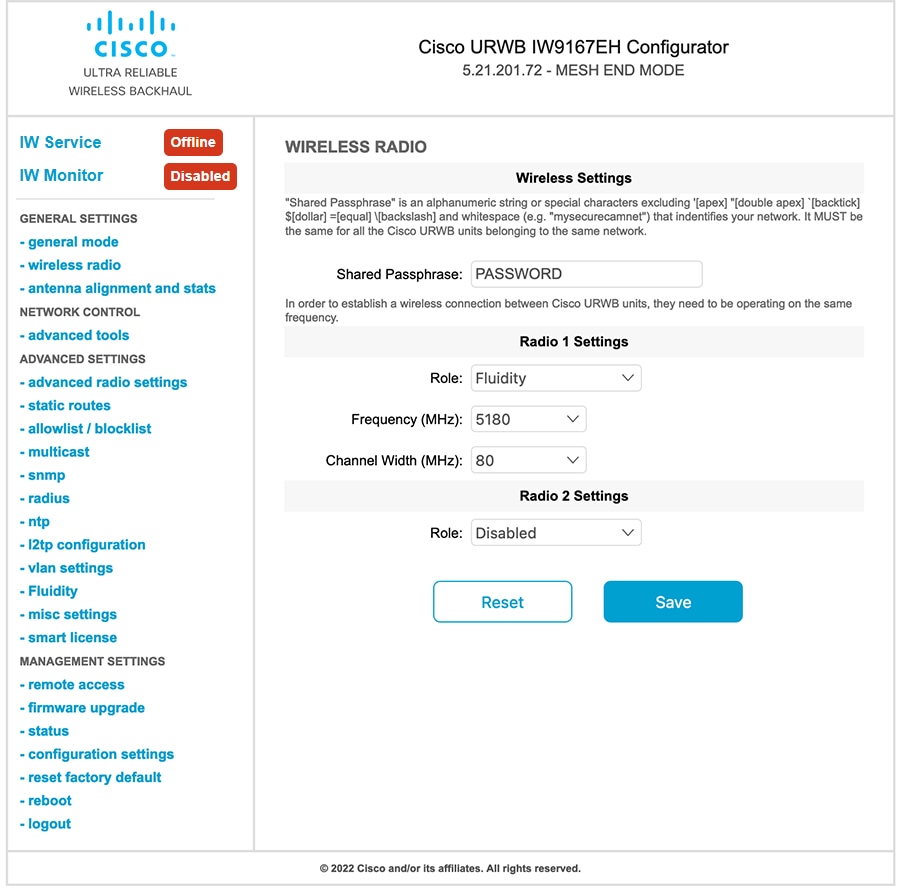

  1. [GENERAL SETTINGS] で、[wireless radio] をクリックします。

    [WIRELESS RADIO] ウィンドウが表示されます。

  2. 無線機モードには、[Role] ドロップダウンリストから [Fluidity] を選択します。

無線機のロールで [Fluidity] を選択したら、[Fluidity] 設定に移動します。Fluidity に移動するには、次の手順を実行します。

  1. [ADVACED SETTINGS] で、[Fluidity] をクリックします。

    [FLUIDITY] ウィンドウが表示されます。

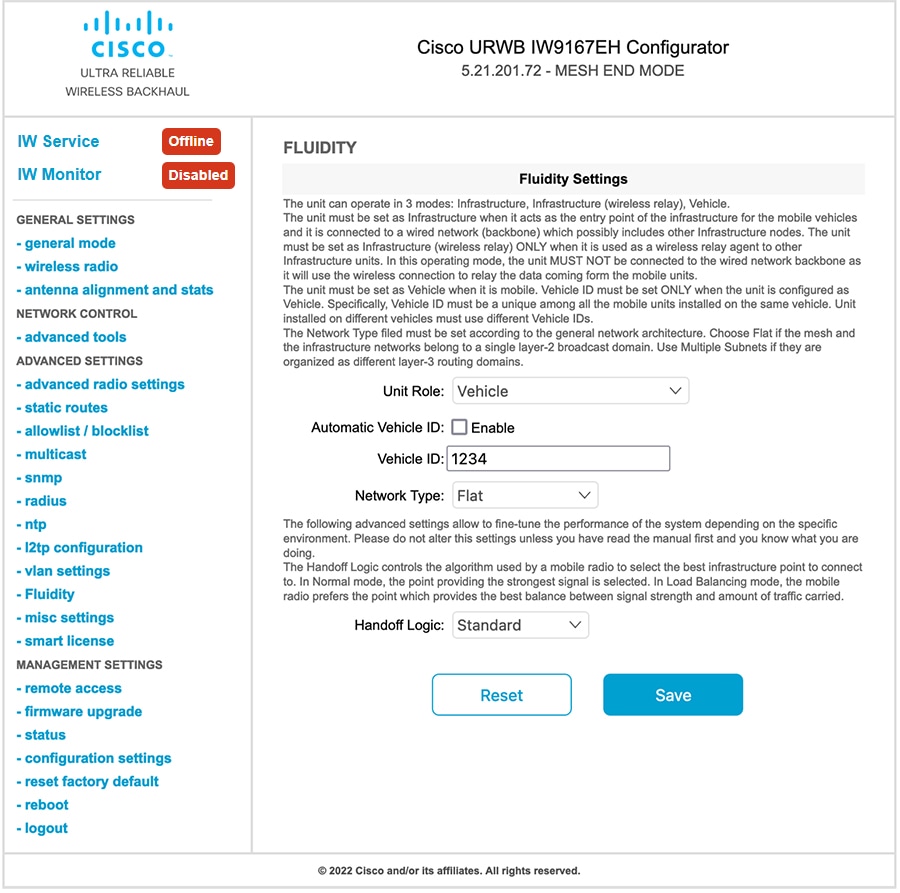

  2. [Fluidity Settings] で、ドロップダウンリストから [Unit Role] を選択します。デバイスロールを次のいずれかのモードにします。

    • Infrastructure

    • Infrastructure (wireless relay)

    • Vehicle


    （注）

    • 車両 ID は、同じ車両にインストールされているすべてのモバイルデバイス間で一意である必要があります。

    • 異なる車両にインストールされているデバイスが異なる車両 ID を使用する必要がある場合。

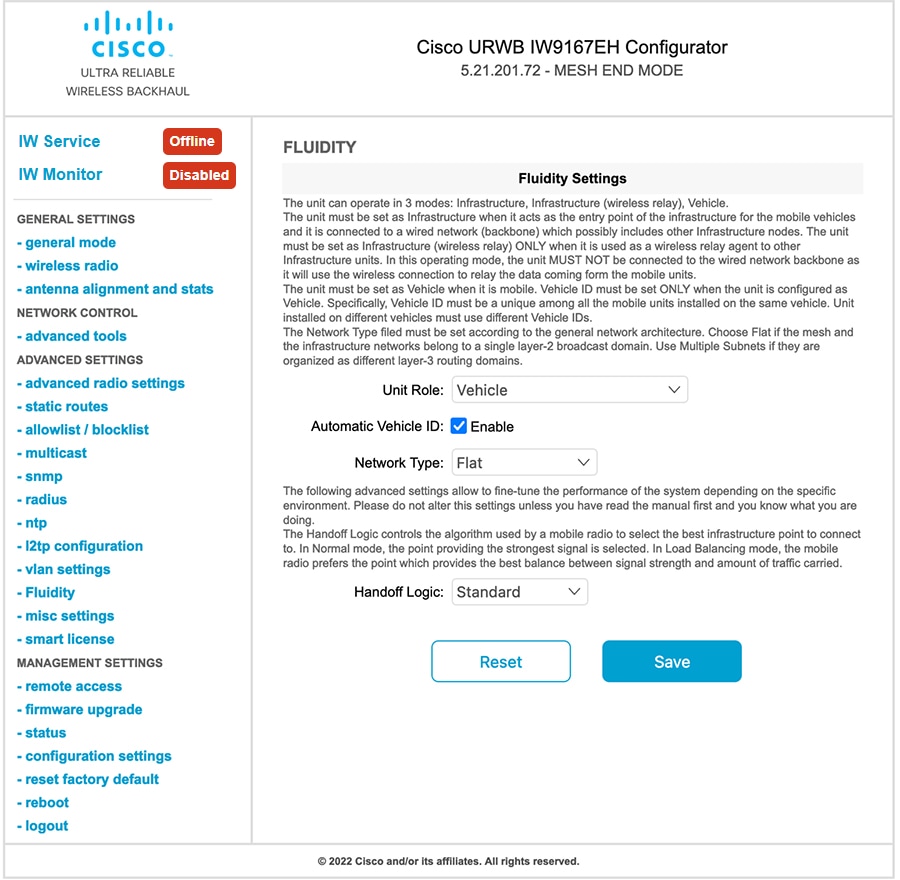

  3. モバイルユニットの車両 ID を自動設定するには、[Automatic Vehicle ID] チェックボックスをオンにします。

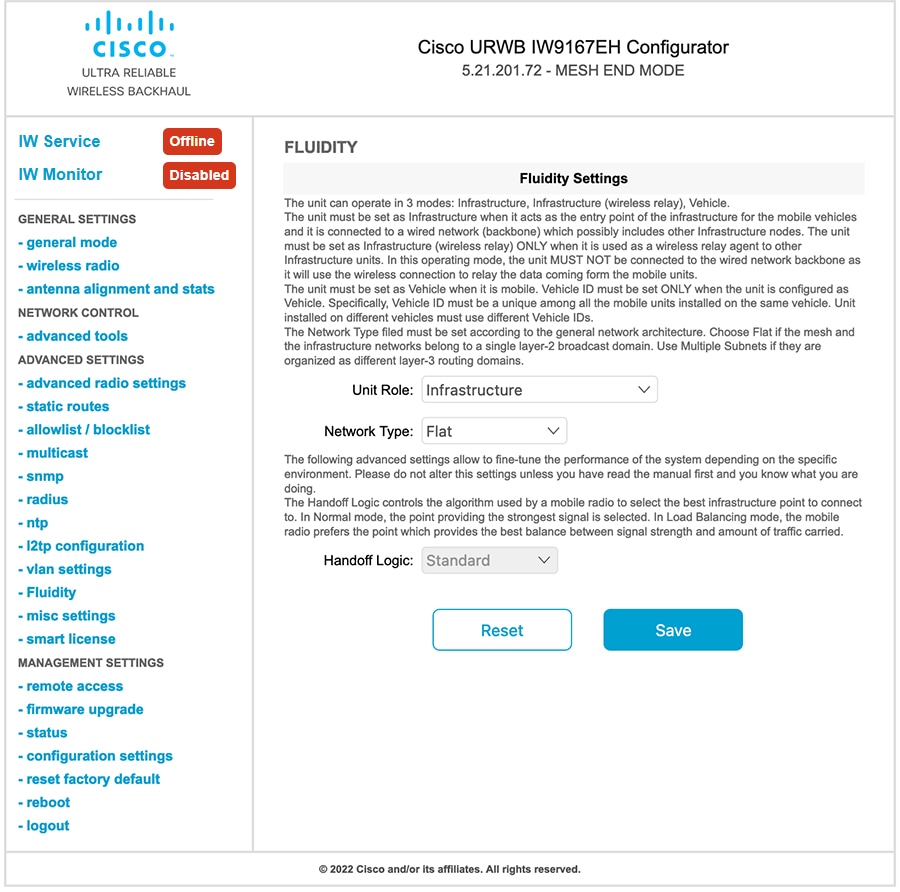

次の Fluidity 設定では、ワイヤレスインターフェイスのデバイスロールがインフラストラクチャモードに設定されています。

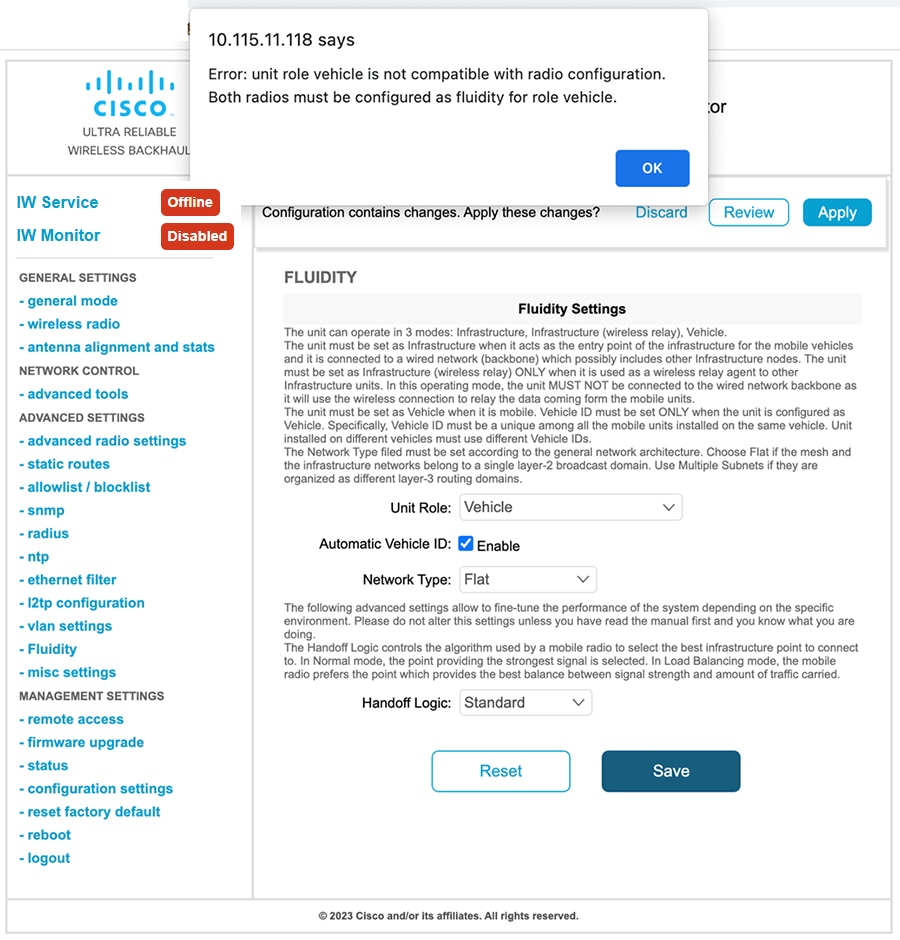

次の画像は、ロールが [Vehicle] の場合、両方の無線を [Fluidity] に設定する必要があることを示しています。一方のワイヤレスインターフェイスが固定モードに設定され、もう一方が [Fluidity] モードに設定されている場合、ユニットロールに [Vehicle] は選択できません。

CLI を使用した Fluidity の設定

Fluidity を有効にするには、次の CLI コマンドを使用します。


（注）

少なくとも 1 つの無線インターフェイスを Fluidity モードにする必要があります。


Device# configure dot11Radio <interface> mode fluidity

無線機 1 の Fluidity を有効にする場合の例：

configure dot11Radio 1 mode fluidity

目的の Fluidity ロールが車両の場合、両方の無線機を Fluidity モードにする必要があります。

configure dot11Radio 1 mode fluidity
configure dot11Radio 2 mode fluidity

CLI を使用した Fluidity ロールの設定

Fluidity ロール（インフラストラクチャまたはクライアント）を設定するには、次の CLI コマンドを使用します。

  1. Fluidity ロール（インフラストラクチャまたはモバイル）の設定

    Device# configure fluidity id

  2. Fluidity ID モードを設定します。

    Device# configure fluidity id {mode}
Mode is one of the following values
vehicle-auto - vehicle mode with automatic vehicle ID selection
vehicle ID - (alphanumeric) vehicle mode with manual ID.
infrastructure - infrastructure mode
wireless-relay - wireless infrastructure with no ethernet connection to the backhaul

  3. この設定を終了するには、次の CLI コマンドを使用します。

    Device (configure fluidity id {mode}) # end
    Device# wr

    例：

    Device# configure fluidity id [vehicle-auto | infrastructure | vehicle-id | wireless-relay]

Fluidity の色分けの設定

Fluidity の色分けは、UIW リリース 17.12.1 から導入されました。Fluidity の色分けを使用すると、沿線または外部のデバイス（Fluidity インフラストラクチャ デバイス）に特定のカラーコードを指定して、ハンドオフプロセスを向上または促進できます。標準設定では、受信信号強度表示（RSSI）に基づいてハンドオフの決定が行われます。

一般的な使用例：列車が線路の片側を一方向に移動していて（単一のトンネルを線路の両方向に使用する地下鉄路線）、トンネルの反対側にあるアクセスポイントに接続する必要がない場合は、反対側の線路にあるインフラストラクチャ デバイスにごく稀にハンドオーバーされないようにするために、各側のアクセスポイントを異なる色でマーク付けします。

Fluidity の色分けロジック

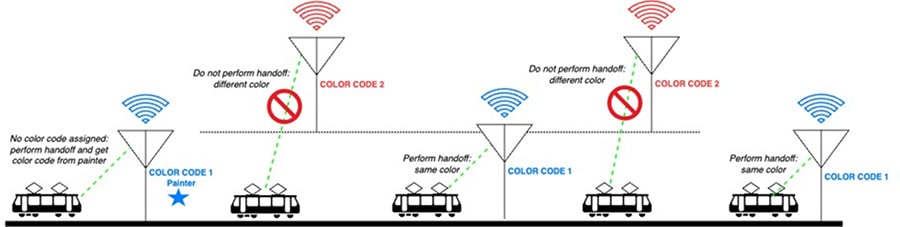

次の図は、Fluidity の色分けロジックを説明しています。ペインタは、沿線または外部デバイス（Fluidity インフラストラクチャ デバイス）の重要なロールです。

Fluidity の色分けのプロセスは次のとおりです。

  • ペインタが、カラーコードに基づいて、どの Fluidity インフラストラクチャ デバイスがハンドオフに適しているかを Fluidity 車両デバイスに通知します。

  • Fluidity 車両デバイスは、ペインタを検出するまで、色の設定を無視し（RSSI レベルに基づく）標準のハンドオフメカニズムを使用し続けます。

  • Fluidity 車両デバイスがペインタ設定を持つ Fluidity インフラストラクチャ デバイスでのハンドオフを完了すると、同じカラーコードを持つ Fluidity インフラストラクチャ デバイスまたは他のペインタを持つ Fluidity インフラストラクチャ デバイスのみが考慮されるようになります。

  • 複数の Fluidity インフラストラクチャ デバイスをペインタとして機能させることができます。

次の表では、Fluidity の色のロールと対応するオプションについて説明します。

表 3. Fluidity の色分けロール

Fluidity の色分けロール

オプション

沿線ペインタ（Fluidity インフラストラクチャ デバイス）

ペインタとして設定された Fluidity インフラストラクチャ デバイスには、1 つのカラーコードのみを割り当てることができます

沿線標準（Fluidity インフラストラクチャ デバイス）

ペインタ以外の Fluidity インフラストラクチャ デバイスには、複数のカラーコードを設定できます

Fluidity 車両

Fluidity 車両デバイスには、1 つの色のみを割り当てることができます

CLI を使用した Fluidity の色分けの設定

Fluidity カラーモードを設定するには、次の CLI コマンドを使用します。
Device# configure fluidity color mode
                 Disabled: disable coloring
                 Enabled: enable coloring
Device# configure fluidity color value
WORD quoted list of colors from 1 to 7 or "p X" for painter (for example: "1 2 6","4", "p 1"). "clear" to reset
例（ペインタ）：
Device# configure fluidity color mode enabled
Device# configure fluidity color value "p 1"
Device# write
Device# reload
例（ペインタ以外）：
Device# configure fluidity color mode enabled
Device# configure fluidity color value "3 4 5"
Device# write
Devie# reload
例（クリア）：
Device# configure fluidity color value clear

CLI を使用した Fluidity の色分けの確認

Fluidity カラーモードを確認するには、次の show コマンドを使用します。
Device# #show fluidity config
例（ペインタ）：
Device# show fluidity config
                 ...
                 Color: enabled, current: p 1
                 ...
例（ペインタ以外）：
Device# show fluidity config
                 ...
                 Color: enabled, current: 3 4 5
                 ...
例（クリア）：
Device# show fluidity config
                 ...
                 Color: enabled, current: 0
                 ...

Fluidity の色分けの RSSI しきい値の設定

カバレッジホールがあり、現在の RSSI が設定された RSSI しきい値よりも小さい場合、Fluidity 車両デバイスは Fluidity の色分け設定を一時的に無視します。この場合、Fluidity 車両デバイスは、現在のカラーコードを持つ Fluidity インフラストラクチャ デバイスからハンドオフを受信するまで、Fluidity の色分け設定を維持し、色分け設定を無視します。Fluidity 車両デバイスは、現在の値とは異なるカラーコードを持つ Fluidity インフラストラクチャ デバイスで 4 回連続してハンドオフした後に、Fluidity の色分け設定をデフォルト値（色なし）にリセットします。

CLI を使用した Fluidity の色分けの RSSI しきい値の設定

Device# configure fluidity color rssi-threshold
         <0-96> COLOR_RSSI_THRESHOLD

例：

Device# configure fluidity color rssi-threshold 55

CLI を使用した Fluidity の色分けの RSSI しきい値の確認

Device# show fluidity config

例：

Device# show fluidity config
                 ...
                 Color: enabled, current: 0
                 Color min RSSI threshold: 55
