製品の概要

Cisco 6000 シリーズ スイッチは、クラウド管理型ネットワーク ファブリック スイッチです。Cisco Nexus® Hyperfabric サブスクリプションと組み合わせると、サービス データ センターとして提供されるネットワーク ファブリックを提供します。これにより、顧客は最小限の専門知識で複数のファブリックを簡単に設計、展開、管理、およびグローバルに拡張できます。IT 運用のすべてのステップを再構築して簡素化し、再現性と予測可能な結果を保証します。

Cisco Nexus Hyperfabric は、専用のハードウェア、ソフトウェア、クラウドコントローラ、Day-2 運用、自動化、および複雑さを排除するシスコのサポートで構成される、クラウド管理型の垂直スタック ソリューションです。IT、アプリケーション、およびDevOpsチームは、ネットワーキングや運用に関する深い専門知識を必要とせずに、ファブリックの設計、発注、展開、検証、モニタリング、およびスケーリングのライフサイクルを管理します。

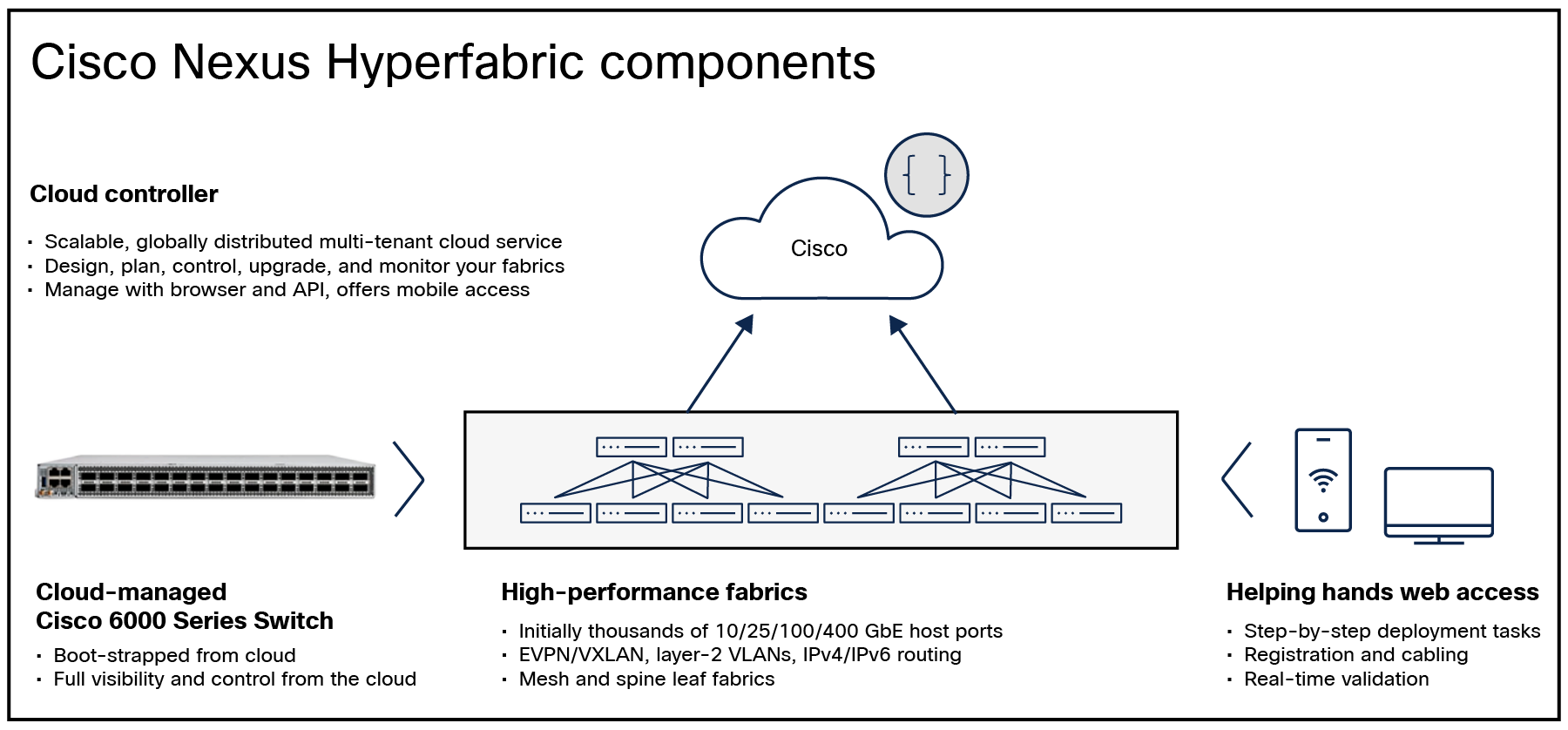

Cisco Nexus Hyperfabric vertical stack solution

図 1.

Cisco Nexus Hyperfabric 垂直スタック ソリューション

Cisco 6000 スイッチがオンサイトに到着して展開されると、自動的にクラウドに接続されます。このスイッチは、ゼロタッチプラグアンドプレイ アプローチでクラウド コントローラによって要求およびプロビジョニングされます。このプロセスはわずか数分で完了し、完全に動作するネットワーク ファブリックが実現します。設計のキャパシティや形状を変更する場合は、お客様が設計を編集して変更を承認し、同じプロセスを繰り返すことができます。製品は、ケーブル配線の調整など、古いトポロジを新しい目的の状態に移行するために必要なすべての物理変更に関するガイドをし、自動的に再構成します。

Cisco HF6100スイッチモデル

Cisco Silicon One® Q200 Application-Specific Integrated Circuit ASIC; 特定用途集積回路)は、Cisco 6000 シリーズなどの次世代ネットワーコ アプラスエッジ スイッチ専用に作られています。8 Bpps の転送パフォーマンスで最大 12.8 Tbps フル デュプレックスの速度を提供する最初のエンタープライズ ASIC であり、外部メモリなしで高性能なフルルーティングおよびスイッチング機能をサポートします。

Cisco Silicon One™ Q200 ASIC

     7nm ファブリックテクノロジーに基づいて構築されており、低電力フットプリントを維持しながら高性能を実現します

     8 Bpps の転送レートで最大 12.8(スイッチング ASIC 容量)Tbps までのスイッチング容量があります

     80MB の専用低遅延バッファ、最大 8GB までの HBM バッファ(ディープパケットバッファ用)があります

     最大 60 個のネイティブなノンブロッキング 10/25/50 ギガビットイーサネット SFP56 ポートを提供します

     最大 32 個のネイティブなノンブロッキング 40/100/200/400 ギガビット イーサネット QSFP-DD ポートを提供します

     16 GB または 32 GB DDR4 メモリを搭載した Intel® Broadwell x86 CPU を搭載

     柔軟なルーティング(IPv4IPv6、およびマルチキャスト)テーブル、レイヤ 2 テーブル、ACL テーブル、および QoS テーブルを提供します。

     規模スイッチング用の256K MAC アドレスと 2M ルートまでのルータ規模拡張用のASIC テーブルがあります。

     IPv4 から IPv6 への移行を簡易化するために IPv4/IPv6 および動的なハードウェア転送テーブルの割り当てに対するデュアルスタックがあります。

     ネットワークシステム向けの StackWise 仮想化テクノロジーの Cisco Nexus Hyperfabric テクノロジーを使用します。これは運用効率を高め、ノンストップ通信や拡張されたシステム帯域幅を実現します。マルチシャーシ ポート チャネルを Cisco Nexus Hyperfabric メンバー間で構成することで、高い復元力を確保できます。

     プラチナ定格(90% 効率)AC 電源 および/または DC 電源があります。

     エアーフローの方向を柔軟に選択するため、現場で交換可能な N+1 冗長ファントレイユニットがあります。

プラットフォームの利点

表 1.                    ハードウェア プラットフォームでサポートされる機能

モデル

HF6100-60L4D

HF6100-32D

セキュリティ

Trustworthy ソリューション

はい

はい

イメージ署名

はい

はい

セキュアブート

はい

はい

シスコのトラストアンカーモジュール

はい

はい

MACsec 暗号化(256 ビット AES-GCM

いいえ

非対応

Cisco WAN MACsec256 ビット AES-GCM

いいえ

非対応

アクセスコントロールリスト(ACL  IPv4/IPv6

はい

はい

サービス品質

QoS :サービス クラス サポート(L2

はい

はい

QoS :サービス サポートのタイプ(L3

はい

はい

完全プライオリティ キューイング

はい

はい

帯域幅ポリシング

対応1

対応1

帯域制限

対応1

対応1

IP ルーティング

Border Gateway Protocol バージョン 4BGP4)、BGPv6

はい

はい

ユニキャスト回送 IPv4

はい

はい

ユニキャスト回送 IPv6

はい

はい

マルチキャスト回送 IPv4

対応1

対応1

マルチキャスト回送 IPv6

対応1

対応1

L3 ルーテッド サブインターフェイス

はい

はい

L3 Virtual Route ForwardingVRFVRF アドレス ファミリ

はい

はい

BGP イーサネット VPNEVPNVXLAN

スパイン ロール

非対応

はい

リーフ ロール

はい

はい

メッシュ ロール

はい

はい

ボーダー ロール

はい

はい

スタンドアロン ロール

はい

はい

L2/L3 仮想ネットワーク インターフェイス(VNI

はい

はい

分散型エニーキャスト ゲートウェイ(対称 IRB

はい

はい

ESI マルチホームのサポート(バックエンド)

はい

はい

マルチシャーシ ポート チャネル(フロントエンド)

はい

はい

L3 ボーダー ハンドオフ

はい

はい

L2 ボーダー ハンドオフ

はい

はい

仮想 eXtensible LANVXLAN

はい

はい

NetFlow

NetFlow IPv4 フローレコード

対応1

対応1

NetFlow IPv6 フローレコード

対応1

対応1

NetFlow データ エクスポート

対応1

対応1

NetFlow バージョン 9NFv9)エクスポート

対応1

対応1

IPFIX エクスポート

対応1

対応1

Nexus Hyperfabric Cloud Controller によるプログラマビリティ

API

はい

はい

ZTP

はい

はい

Smart Operations

アウトオブバンド デバイス管理

USB-C x 1

USB-C x 1

1 この機能は FCS では利用できませんが、ハードウェアに対応しています。

プラットフォームの詳細

スイッチのモデルと構成

2 5 に、Cisco 6000 シリーズ スイッチを示します。

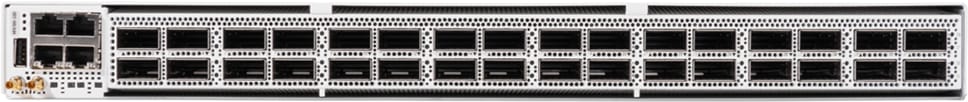

HF6100-32D: Cisco 6000 Series switch with 32x400Gbps QSFP-DD – front

図 2.

HF6100-32D32 X 400 Gbps QSFP-DD を搭載した Cisco 6000 シリーズスイッチ(前面)

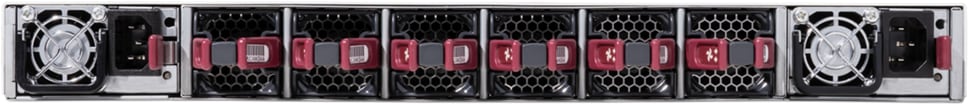

HF6100-32D: Cisco 6000 Series switch with 32x400Gbps QSFP-DD – back

図 3.

HF6100-32D32 X 400 Gbps QSFP-DD を搭載した Cisco 6000 シリーズスイッチ(背面)

HF6100-32D: Cisco 6000 Series switch with 60x 50G SFP-28+ 32x400G QSFP-DD – front

図 4.

HF6100-60L4D60x 50G SFP56+ 4x400G QSFP-DD を搭載した Cisco 6000 シリーズ スイッチ(前面)

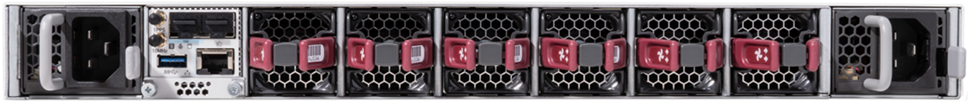

HF6100-32D: Cisco 6000 Series switch with 60x 50G SFP-28+ 32x400G QSFP-DD – back

図 5.

HF6100-60L4D60x 50G SFP56+ 4x400G QSFP-DD を搭載した Cisco 6000 シリーズ スイッチ(背面)

スイッチ構成とポート密度

表 2.                    Cisco 6000 シリーズ スイッチのポート構成。

モデル

HF6100-32D

HF6100-60L4D

説明

32x400Gbps QSFP-DD を搭載した Cisco 6000 Hyperfabric スイッチ

60x50G SFP56 4x400G QSFP-DD を搭載した Cisco 6000 Hyperfabric スイッチ

1G ポート密度(RJ45

1

1

1G/10G/25G/50G ポート密度(SFP56

-

601

40G/100G/200G/400G ポート密度(QSFP-DD

32

4

ブレークアウト サポート

はい

はい

1 1G モジュールのサポートには、特殊な 10-to-1 PHY 対応 SFP が必要です。

プラットフォームのサポート

次の表に、Cisco 6000 シリーズ スイッチと、サポートされている Cisco Nexus Hyperfabric サブスクリプション階層のリストを示します。

表 3.                    Cisco Nexus Hyperfabric スイッチ プラットフォームのサポート

製品ファミリ

サポートされるプラットフォーム

サブスクリプション機能サポート

Cisco 6000

HF6100-60L4DHF6100-32D

Cisco Nexus Hyperfabric Essentialsサブスクリプション

Cisco Nexus Hyperfabric AI Premier サブスクリプション

ソフトウェア要件

Cisco 6000 シリーズ スイッチは、組み込みオペレーティング システムを搭載したアプライアンスです。オペレーティング システムは、 Cisco Nexus Hyperfabric Cloud Controller によって定期的にリモートで更新されます。現用系 Cisco Nexus Hyperfabric サブスクリプションと組み合わせて Cisco 6000 シリーズ スイッチを運用するために、追加のソフトウェア ライセンスは必要ありません。Cisco 6000 シリーズ スイッチは、Nexus Hyperfabric クラウド コントローラにアクセスできない場合、またはサブスクリプションの期限が切れた場合、最後に認識された設定と組み込みオペレーティング システムで引き続き動作します。組み込みオペレーティング システムをリカバリするには、 Nexus Hyperfabric Cloud Controller から安全に署名されたディスク イメージをダウンロードする必要があります。ファブリックのメンバーであるすべての Cisco 6000 シリーズ スイッチは、同じオペレーティング システム リリースとサブスクリプション階層を使用する必要があります。スイッチは、既存のファブリックに接続されると、同じリリースに自動的に更新されます。

プラットフォーム サブスクリプション

Nexus Hyperfabric Cloud Controller サービスに接続されているすべての Cisco 6000スイッチには、有効なCisco Nexus Hyperfabric サブスクリプションが必要です。サブスクリプションは、同一期間の応当日をサポートするために、36 84 ヵ月間の運用期間で最初に購入できます。サブスクリプションの更新は、12 84 ヵ月間サポートされます。サブスクリプション機能の階層は、ファブリックのユースケースに基づいています。現時点では、スタンドアロン ファブリック用と人工知能ファブリック用の 2 つのパッケージが計画されています。ファブリック内のすべてのスイッチは、同じ権限階層を使用する必要があります。ただし、組織は、それぞれが異なる権限階層を使用する複数の個別のファブリックを同時に管理できます。

表 4.                    サブスクリプション機能階層

機能

Essential サブスクリプション

Premier サブスクリプション(Cisco Nexus Hyperfabric AIのみ)

Cisco サポート 8x5xNBD

対応

対応1

ソフトウェア アップグレード

対応

対応1

クラウド コントローラ

対応

対応1

デザイナー(購入不要)

対応

対応1

光学部品を使用した BOM の生成

対応

対応1

Helping Hands」展開支援

対応

対応1

プラグアンドプレイでの展開

対応

対応1

スパインリーフ トポロジ

対応

対応1

スーパースパイン トポロジ

非対応

対応1

データセンター インターコネクト トポロジ

非対応

対応1

メッシュ(スパインなし)トポロジ

対応

対応1

EVPN/VXLAN アンダーレイ(不透明)

対応

対応1

スタティックおよび BGP ルーティング

対応

対応1

マルチシャーシ ポート チャネル

対応

対応1

クラウドにアクセスされたリアルタイムのテレメトリ

対応

対応1

IPv4 IPv6

対応

対応1

アサーションベースのモニタリング

対応

対応1

存続可能データとローカル管理プレーン

対応

対応1

ハードウェアベースの構成証明とセキュリティ

対応

対応1

ヘッドレスプロビジョニングおよびモニタリング用のAPI

対応

対応1

人工知能ユースケースのサポート

非対応

対応1

1 このサブスクリプション階層は、 FCS では利用できません。

プラットフォームの仕様

物理仕様

表 5.                    Cisco 6000 シリーズ スイッチの仕様

モデル

HF6100-32D

HF6100-60L4D

マウントタイプ

1U ラック マウント

1U ラック マウント

CPU

Intel Broadwell 2.4 GHz x64 CPU4 コア)

Intel Broadwell 2.3 GHz x86 CPU8 コア)

RAM

16 GB DDR4 メモリ

32 GB DD4 メモリ

重量

14.09 kg31 ポンド)(電源装置とファンを含む)

12.75 kg28.10 ポンド)(電源装置とファンを含む)

寸法

高さ = 4.40 cm1.73 インチ)

= 43.9 cm17.3 インチ)

奥行き = 59.9 cm23.6 インチ)、(ファン/トレイのハンドルを含む)

高さ = 4.39 cm1.73 インチ)

= 44.45 cm17.5 インチ)

奥行 = 55.37 cm21.8 インチ)、(ファン/トレイのハンドルを含む)

標準システム電力

12.8 Tbps 288 W

-

電源スロット

2

2

ファン スロット

6

6

AC 電源装置

1400 W AC ポート吸気

1400 W AC ポート排気

2000 W AC ポート吸気

2000 W AC ポート排気

1500 W AC ポート吸気

DC 電源

2000 W DC ポート吸気

2000 W DC ポート排気

1500 W DC ポート吸気

動作温度

0 40°C32 104°F)(海抜)

-5 45 °C23 133 °F)(海抜)

非動作時温度

-40 70°C-40 158°F

-40 70°C-40 158°F

湿度

5 95%

5 95%

高度

0 3,000 m0 9,842 フィート)

0 3,000 m0 9,842 フィート)

MTBF





電力仕様

表 6.                    HF6100-60L4D 電源装置の仕様

電源の機能

C9K-PWR-1500WAC

C9K-PWR-1500WDC

最大定格電力

1500 ワット

1500 ワット

入力電圧範囲および周波数

90-264Vac 47-63Hz

-40 Vdc -72 Vdc

電源効率

92%115Vac 負荷 50%

94 %230Vac 負荷 50 %

94%-48Vdc -60Vdc、負荷 50%

入力電流

Vac 100V 17A(最大)

Vac 240V 7A(最大)

-40Vdc 45A(最大)

出力定格

メイン出力:12V 125A

スタンバイ出力:3.3V 5A

メイン出力:12V 125A

スタンバイ出力:3.3V 5A

出力保持時間

12ms

2ms

電源入力レセプタクル

C221

C10-638977-00 アンフェノール コネクタ

電源コード定格

16A

該当なし

BTU 出力
(注:1000 BTU/hr = 293 W

3412

3412

MTBF(時間)

300,000

300,000

表 7.                    HF6100-32D 電源装置の仕様

電源の機能

AC

DC

PSU1.4KW-ACPI

PSU1.4KW-ACPE



最大定格電力

1450 ワット

-

入力電圧範囲および周波数

90-264Vac 47-63Hz

-

電源効率

92%115Vac 負荷 50%

94 %230Vac 負荷 50 %

-

入力電流

Vac 180 Vac 14 A(最大)

Vac 90 Vac 14 A(最大)

-

出力定格

メイン出力:12V 121A

スタンバイ出力:12V 3A

-

出力保持時間

5 ミリ秒

-

電源入力レセプタクル

C21

-

電源コード定格

16A

-

MTBF(時間)

1,000,000

-

電源の機能

PSU2KW-ACPI

PSU2KW-ACPIE

PSU2KW-DCPI

PSU2KW-DCPIE

最大定格電力

2000 ワット

2000 ワット

入力電圧範囲および周波数

90-264Vac 47-63Hz

-48Vdc から -72Vdc

電源効率

94%115Vac 負荷 50%

96 %230Vac 負荷 50 %

94%-48Vdc -60Vdc、負荷 50%

入力電流

Vac 200 VAC 12 A(最大)

Vac 100 VAC 12 A(最大)

-40Vdc 60A(最大)

出力定格

メイン出力:12V 167A

スタンバイ出力:12V 3A

メイン出力:12V 167A

スタンバイ出力:12V 3A

出力保持時間

12ms

5 ミリ秒

電源入力レセプタクル

C21

C10-747100-000 アンフェノール コネクタ

電源コード定格

13A



BTU 出力
(注:1000 BTU/hr = 293 W

-

3,412

MTBF(時間)

300,000

300,000

スイッチのパフォーマンス

表 8.                    Cisco 6000 シリーズ スイッチのパフォーマンス

スイッチング パフォーマンスの数値

HF6100-32D

HF6100-60L4D

ASIC

Q200

Q200

スイッチング容量

最大 12.8 Tbps2

最大 9.2 Tbps2

転送レート

8 Bpps

8 Bpps

Total MAC addresses

最大 256,0001

最大 256,0001

IPv4 ルート(間接ルート)の合計

最大 1,000,0001、3

最大 2,000,0001、3

IPv4 ホストルート(間接ルートおよび ARP)の合計

最大 256,00011、3

最大 256,00011、3

IPv6 ルート(間接ルート)の合計

最大 1,000,0001、3

最大 1,000,0001、3

IPv6 ホストルート(直接ルートおよび NDP)の合計

最大 128,00011、3

最大 128,00011、3

IPv4 マルチキャスト ルートの合計

最大 32,0001、3

最大 32,0001、3

IPv6 マルチキャスト ルートの合計

最大 16,0001、3

最大 16,0001、3

QoS ACL スケール(v4/v6

最大 8,000/4,0001、4

最大 8,000/4,0001、4

セキュリティ ACL スケール(v4/v6

最大 8,000/4,0001、4

最大 8,000/4,0001、4

DRAM

16 GB

32 GB

フラッシュ

32 GB

32 GB

VLAN IDs

4094

4094

ジャンボフレーム

9,216 バイト

9,216 バイト

1 はハードウェアが使用可能であることを示します。すべての番号には、権限および機能の制限が情報カテゴリされます。選択されたフレキシブル ASIC テンプレートとプラットフォームに基づいて変化します。
2 パケットサイズが 187 バイト以上の場合のラインレート。
3 テーブルの最大数。割り当ての正確な割合は、特定の IP/ マスクの組み合わせによって異なります。
4 テーブルの最大数。共有ハードウェアリソース。ACE の最大数は、さまざまなインターフェイスタイプに設定されている ACL の数とタイプによって異なります。

安全性および適合規格

表 9.                    Cisco 6000 シリーズ スイッチの安全性および遵守リスト

説明

仕様

HF6100-60L4D

安全性に関する認定規格

  UL 60950-1
  CAN/CSA-C22.2 No. 60950-1
  IEC 60950-1
  AS/NZS 60950-1
  EN 62368-1
  UL 62368-1
  CAN/CSA-C22.2 No. 62368-1
  IEC 62368-1
  AS/NZS 62368-1

EMI および EMC 適合規格

  CNS13438 2006 クラス A
  EN 300 386 V1.6.1
  EN61000-3-2 2014
  EN61000-3-3 2013
  ICES-003 Issue 6 2016 クラス A
  KS C 9832 2019
  CISPR32 2015 Ed 2
  EN 55032 2012/AC 2013 クラス A
  EN 55032 2015 クラス A
  CISPR 32 Edition 2 クラス A
  VCCI/CISPR 32 2016
  CISPR24 2010 + A1 2015
  EN 300 386 V1.6.1
  EN55024 2010 + A1 2015
  KS C 9835 2019
  EN 55035 2017+A11 2020
  47 CFR パート 15 2016

HF6100-32D

適合規格の遵守

本製品は、指令 2004/108/EC および 2006/95/EC による CE マークに準拠しています。

安全性に関する認定規格

UL 60950 1 2

CAN/CSA C22.2 No. 60950 1 2

EN 60950 1 2

IEC 60950 1 2

AS/NZS 60950 1

GB4943

EMI および EMC 適合規格

47 CFR Part 15CFR 47)クラス A

AS/NZS CISPR22 クラス A

CISPR22 クラス A

EN55022 クラス A

ICES003 クラス A

VCCI クラス A

EN61000 3 2

EN61000 3 3

KN32 クラス A

CNS13438 クラス A

EN55024

CISPR24

EN300386

KN 61000 4 シリーズ

RoHS

本製品は、Ball Grid ArrayBGA)鉛ボールおよび鉛プレスフィットコネクタを除き、RoHS-6 に準拠しています。

システム要件

ホスト システム要件

Cisco 6000 シリーズ スイッチはクラウド管理型であり、デバイスを管理するための専用ソフトウェアは必要ありません。Cisco Nexus Hyperfabric Cloud Controller ポータルでは、接続されたデバイスと対話するために Web ブラウザが必要です。

表 10.                 サポートされる Web ブラウザ

サポートされるブラウザ

バージョン

Google Chrome

バージョン 70 または、それ以降

Mozilla Firefox

バージョン 62 または、それ以降

Microsoft Edge

バージョン 94 または、それ以降

発注情報

高レベルのハードウェアコンポーネントを次に示します。詳細については、発注に関する資料をご参照または、シスコ販売パートナー(様)からサポートを受けるためにご連絡ください。

履行モード

ドロップ出荷注文とは、シスコの製造施設からお客様の設置場所に直接出荷されるハードウェアの注文です。ドロップ出荷注文は、構成可能なハードウェア PID が使用されている場合、またはディストリビュータを介した静的なハードウェア注文に利用可能な在庫が不足している場合に発生します。静的注文は、地域のシスコのディストリビュータを介してフルフィルメントできるハードウェアの注文です。

オーダー方法

Cisco Nexus Hyper ファブリックのコンポーネントは次の方法で注文できます。

     ハードウェアのみの注文

    ハードウェアのみの注文は、Cisco Nexus ハイパーファブリック サブスクリプションとは別に Cisco 6000 シリーズ ハードウェアを購入する場合に使用されます。ハードウェアを別途注文した場合、シスコのハードウェア保証条件が適用されます。ハードウェアのみの注文は、Cisco 6000 シリーズ ハードウェア PID のいずれかを使用して実行できます。

     ハードウェアおよびサブスクリプションがリンクされた注文

    ハードウェアとサブスクリプションにリンクされた注文は、Cisco 6000 シリーズ ハードウェアを Cisco Nexus Hyper ファブリック サブスクリプションとともに購入する場合に使用されます。ハードウェアおよびサブスクリプションのリンク注文は、Cisco 6000 シリーズハードウェア PID のいずれかを使用して購入できます。ハードウェアをリンクされたサブスクリプションと一緒に購入すると、サブスクリプション期間中、シスコのハードウェアサポート契約が組み込まれます。

     サブスクリプションのみの注文

    サブスクリプションのみの注文は、Cisco Nexus ハイパーファブリック サブスクリプションが Cisco 6000 シリーズ ハードウェアとは別に購入される場合に使用されます。サブスクリプションのみの注文には、サブスクリプション期間中のシスコ ハードウェアサポート契約が組み込まれます。

表 11.                  Cisco 6000 シリーズ スイッチの発注情報

製品番号

製品の説明

ドロップシップ PID

HF6100-32D-D

Cisco 6000 Hyperfabric スイッチ、32x400Gbps QSFP-DD、構成可能ハードウェアのみ

HF6100-32D-SVC-D

Cisco Nexus Hyperfabric スイッチHF 6100-32D サブスクリプション リンクされたバンドル

HF6100-60L4D-D

Cisco 6000 Hyperfabric スイッチ、60x50G SFP56 4x400G QSFP-DD、構成可能ハードウェアのみ

HF6100-60L4D-SVC-D

Cisco Nexus Hyperfabric スイッチ HF6100-60L4D サブスクリプション リンクされたバンドル

静的構成 PID

HF6100-32D-S

Cisco 6000 Hyperfabric スイッチ、32x400Gbps QSFP-DD、修正されたハードウェアのみ

ポート排気エアーフロー、AC 電源

HF6100-32D-SVC-S

Cisco Nexus Hyperfabric スイッチHF 6100-32D サブスクリプション リンクされたバンドル

HF6100-60L4D-S

Cisco 6000 Hyperfabric スイッチ、60x50G SFP56 4x400G QSFP-DD、修正されたハードウェアのみ

ポート排気エアーフロー、AC 電源

HF6100-60L4D-SVC-S

Cisco Nexus Hyperfabric スイッチ HF6100-60L4D サブスクリプション リンクされたバンドル

サブスクリプション専用 PID

HF6100-32D-SVC

Cisco Nexus HyperfabricスイッチHF6100-32D サブスクリプションのみ

HF6100-60L4D-SVC

Cisco Nexus Hyperfabric スイッチ HF6100-60L4D サブスクリプションのみ

表 12.                 Cisco 6000 シリーズ スイッチ アクセサリの発注情報

製品番号

製品の説明

HF6100-32D

着脱式トランシーバ モジュール

サポートされている
Cisco ®  の着脱可能トランシーバ モジュールのリストについては、シスコの TMGマトリックス( https://tmgmatrix.cisco.com/?si=HF6100-32D)を参照してください。

HF6100-32D-NOS

Cisco Nexus Hyperfabric スイッチ HF6100-32D ソフトウェア イメージ

PSU2KW-DCPI

2000 ワット DC 電源、ポート吸気へのエアーフロー

PSU2KW-DCPE

2000 ワット DC 電源、ポート排気へのエアーフロー

PSU1.4KW-ACPI

1450 ワット AC 電源、ポート吸気へのエアーフロー

PSU1.4KW-ACPE

1450 ワット AC 電源、ポート排気へのエアーフロー

PSU2KW-ACPE

2000 ワット AC 電源、ポート排気へのエアーフロー

PSU2KW-ACPI

2000 ワット AC 電源、ポート吸気へのエアーフロー

FAN-1RU-PI-V2

ポート側吸気付き 1RU ファン

FAN-1RU-PE-V2

ポート側排気口付き 1RU ファン

N9K-ACC-KIT-1RU-L

19 インチ ラックマウント 4 支柱キット、ロング

N9K-ACC-KIT-1RU-S

19 インチ ラックマウント 4 支柱キット、ショート

HF6100-60L4D

着脱式トランシーバ モジュール

サポート
されているシスコの着脱可能トランシーバモジュールのリストについては、シスコの TMGマトリックス( https://tmgmatrix.cisco.com/?si=HF6100-60L4D)を参照してください。

HF6100-60L4D-NOS

Cisco Nexus Hyperfabric スイッチ HF6100-60L4D ソフトウェア イメージ

C9K-PWR-1500WAC

1500 ワット AC 電源

C9K-PWR-1500WDC

1500 ワット DC 電源

HF-ACC-RM2-4P19L

19 インチ ラックマウント 4 支柱キット

PWR-C6-BLANK

電源ブランク カバー

C9500X-FAN-1U-R

ポート吸気冷却ファン

C9500X-FAN-1U-F

ポート排気冷却ファン

保証とサポート

シスコの標準的なハードウェア保証

Cisco Nexus 6000 シリーズ スイッチには、1 年間のハードウェア限定保証が付いています。保証には、返品許可(RMA)の受領後 10 営業日以内にハードウェアを交換するサービスが含まれています。

シスコ ハードウェアおよびソフトウェア レベル 1Success Track サポート

有効な Cisco Nexus Hyperfabric サブスクリプションに関連付けられている Cisco 6000 シリーズ スイッチには、保証およびハードウェア サポートのためのシスコ返品許可(RMA)が付属しています。この保証には、代替ハードウェアの翌営業日(NBD)の配送、および Cisco Technical Assistance CenterCisco TAC)のサポートが含まれています。RMA サポートは、レベル 1Success Track 契約を含む Cisco Nexus Hyperfabric サブスクリプションを維持することを条件としています。製品の使用前に、個々の製品に付属する保証とハードウェア返品同意書をよくお読みください。ハードウェア RMA と保証条件の詳細については、https://www.cisco.com/jp/go/warranty を参照してください。

表 13.                 ハードウェア保証オプション

保証に関するトピック

標準ハードウェア保証

ハードウェアおよびソフトウェア レベル 1Success Track サポート

対象のデバイス

すべての Cisco 6000 シリーズ スイッチに適用

保証期間

購入日から 12 ヵ月

サブスクリプション契約と関連付けられたハードウェア シリアル番号を使用した Cisco Nexus Hyperfabric サブスクリプションの期間

サポート終了ポリシー

製品の製造が終了した場合、シスコの保証サポートは終了の発表から 2 年間に限定されます。

ハードウェアの交換

返品許可(RMA)リクエストの受領から 10 日営業日以内に交換部品を出荷するよう、商業上合理的な努力をします。実際の配送期間は、お客様がお住まいの地域によって異なります。

Cisco またはその代理店では、返品許可(RMA)要求を受領してから、可能な場合は、翌営業日に交換部品を出荷するよう商業上合理的な努力をします。実際の配送期間は、お客様がお住まいの地域によって異なります。

発効日

ハードウェアの保証はお客様への出荷日から発効します(シスコの販売代理店から再販される製品については、シスコが出荷してから 90 日以内に発効します)。

ハードウェア保証は、お客様のサブスクリプション契約の作成日から開始します(Cisco 販売パートナー(様)による再販の場合は、契約のサブスクリプション作成日から 60 日以内)。

TAC のサポート

Cisco では、お客様が購入された Cisco 6000 シリーズ スイッチ製品の出荷日から最大 90 日、1 8 時間、週 5 日間の範囲で、基本設定、診断、およびデバイスレベルの問題のトラブルシューティングを提供します。このサポートには、検討中の特定のデバイスを超えたクラウドへの基本的な接続またはインターネット接続のサポートが含まれます。

Cisco では、お客様が購入された Cisco 6000 スイッチ シリーズ製品の出荷日から最大 90 日、1 8 時間、週 5 日間の範囲で、基本設定、診断、およびデバイスレベルの問題のトラブルシューティングを提供します。このサポートには、対象デバイスの範囲を超えるソリューションやネットワークレベルのサポートは含まれません。

Cisco.com へのアクセス

保証では Cisco.com へのゲスト アクセスのみが認められます。

保証では、 Cisco TAC ケースをオープンし、登録されたシリアル番号とサポート契約に基づいて返品 AuthorizationRMA)リクエスト、要求など(文脈に応じて)を作成するために Cisco.com へのアクセスが許可されます。

Cisco Nexus Hyperfabric のオファー条件の詳細については、 https://www.cisco.com/c/en/us/about/legal/cloud-and-software/software-terms.html
参照してください。

プラットフォームのサステナビリティ

Cisco の環境、社会、ガバナンス(ESG)イニシアチブおよびパフォーマンスに関する情報は、Cisco CSR および持続可能性レポートで提供されます。

表 14.                 シスコの環境保全に関する情報

持続性に関するトピック

参照先

全般

製品の材料に関する法律および規制に関する情報

材料

製品、バッテリ、パッケージを含む電子廃棄物法規制に関する情報

WEEE 適合性

製品の回収および再利用プログラムに関する情報

Cisco 回収および再利用プログラム

持続性に関するお問い合わせ

問い合わせ先:csr_inquiries@cisco.com

対象の国/地域

9:法規制の順守

電源

電源(着脱可能なものを含む)

5:カードの仕様

材料

製品パッケージの重量と材料

問い合わせ先:environment@cisco.com

重量

5:カードの仕様

シスコおよびパートナーの提供サービス

Cisco とグローバル パートナーは、Cisco 6000 シリーズ スイッチとNexus Hyperfabric Cloud Controller の接続を成功させるための範囲サービスを提供しています。私たちのサービスは、運用効率の改善とネットワーク制御の向上を目的として、スタッフ、プロセス、ツール、パートナーをお客様に合わせた形で組み合わせて提供されます。

Cisco Nexus Hyperfabric サブスクリプションにシスコのネットワーク専門家や高い実績を持つリソースにいつでも直接アクセスでき、ミッションクリティカルな問題を解決できるシスコ サービスからのプロアクティブなサポートが含まれています。私たちのサービスは、ネットワーク ライフサイクル全体にわたって最大限に投資を保護し、ネットワーク運用の最適化、移行のサポート、IT 能力の強化を実現します。

Cisco サービスの詳細については、http://www.cisco.com/jp/go/services を参照してください。

お住まいのエリアのシスコパートナーサービスの詳細については、 https://locatr.cloudapps.cisco.com/WWChannels/LOCATR/openBasicSearch.do
参照してください。

Cisco Capital

目的達成に役立つ柔軟な支払いソリューション

Cisco Capital® により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト(TCO)の削減、資金の節約、成長の促進に役立ちます。シスコの柔軟な支払いソリューションは 100 か国以上で利用可能であり、ハードウェア、ソフトウェア、サービス、およびサードパーティ製の補完的な機器を、利用しやすい計画的な支払方法で購入できます。詳細はこちらをご覧ください

文書の変更履歴

表 15.                 マニュアルの変更履歴

新規トピックまたは改訂されたトピック

説明

日付

限定提供

Cisco 6000 シリーズのハードウェア データ シート

2024 10 28

一般提供

Cisco 6000 シリーズ PID の更新。

2025 3



Our experts recommend

Learn more
