Cisco Unified Computing System の概要
Cisco Unified Computing System™（Cisco UCS®）は、コンピューティング、ネットワーク、ストレージアクセス、仮想化のリソースを 1 つのシステムに統合する次世代のデータセンター プラットフォームであり、総所有コスト（TCO）を削減し、ビジネスの俊敏性を高めることを目的として設計されています。このシステムは、低遅延のロスレス 10/25/40/50/100 ギガビット イーサネット ユニファイド ネットワーク ファブリックと、エンタープライズクラスの x86 アーキテクチャ サーバーを統合します。また、拡張性の高い統合型システムとして、複数タイプのシャーシ、サーバタイプをサポートするプラットフォームであり、システム内のすべてのリソースが一貫した管理ドメインのもとに統合されます（図 1）。
Cisco UCS 6600 シリーズ ファブリック インターコネクトは、Cisco Unified Computing System の中核を成す製品であり、システムのネットワーク接続と管理機能の両方を提供します（図 2）。また、Cisco UCS 6600 シリーズはラインレート、低遅延、ロスレスの 10/25/40/50/100 ギガビット イーサネット、16/32/64G チャネル、NVMe over Fabric、Fibre Channel over Ethernet（FCoE）機能を提供します。
Cisco UCS 6600 シリーズは、Cisco UCS X シリーズ ブレード サーバ、UCS 9508 X シリーズ サーバー シャーシ、および UCS で管理される C シリーズ ラック サーバーの管理と通信で中核的な役割を担います。Cisco UCS 6600 シリーズ ファブリック インターコネクトに接続されるすべてのサーバは、単一の高可用な管理ドメインの一部となります。さらに、Cisco UCS 6600 シリーズ ファブリック インターコネクトは、ユニファイド ファブリックをサポートしているため、ドメイン内のすべてのサーバに対して LAN および SAN 接続を提供します。
UCS ユニファイドファブリック：I/O 統合
Cisco UCS 6600 シリーズ ファブリック インターコネクトは、LAN と SAN のトラフィックを 1 つのユニファイド ファブリック上に統合するよう設計されています。これにより、ラック内に存在する複数種類のネットワーク、異なる種類のアダプタ カード、スイッチング インフラストラクチャ、およびケーブル配線に伴う導入コスト（CapEx）と運用コスト（OpEx）を削減できます。ユニファイド ポートにより、ファブリック インターコネクトのポートで、Cisco UCS から既存のネイティブ ファイバ チャネル SAN への直接接続をサポートできます。また、ネイティブ ファイバチャネルに接続できるため、既存のストレージ システムへの投資を保護しながら、ラック内のケーブル配線を大幅に簡素化することが可能です。
UCS 6600 シリーズ ファブリック インターコネクトは、次の LAN および SAN トラフィックに対するエンドツーエンドのネットワーク仮想化、可視性、および QoS 保証による I/O 統合をサポートします。
● FC SAN、IP ストレージ（iSCSI、NFS）、NVMEoF（NVMe/FC、NVMe/TCP、NVMe over ROCEv2）
● サーバー管理と LAN トラフィック
UCS 6600 シリーズ ファブリック インターコネクトの下での I/O 統合と、UCS のステートレス ポリシー駆動型アーキテクチャ、および UCS 仮想インターフェイス カードのハードウェア アクセラレーションは、お客様のコンピューティング インフラストラクチャに優れたシンプルさ、柔軟性、復元力、パフォーマンス、および TCO の節約を提供します。

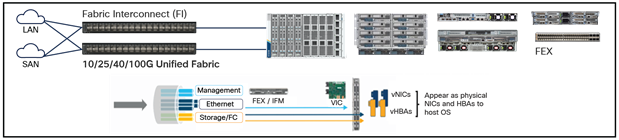

シスコ UCS ユニファイドファブリック
管理オプション
Intersight 管理モード
Cisco UCS 6600 シリーズ ファブリック インターコネクトは、Cisco Intersight を介して管理可能です。UCS 6600 シリーズ ファブリック インターコネクトは、Intersight 管理モード（IMM）をサポートしています。これにより、Cisco Intersight を介して UCS 6600 シリーズ ファイバー インターコネクトの背後にある Cisco UCS 要素を完全に管理できます。
Intersight 管理モードの UCS 6600 シリーズ ファブリック インターコネクトは、Cisco UCS X シリーズ サーバや C シリーズ ラック サーバーなどの Cisco UCS 製品モデルに加え、関連するストレージ リソースとネットワークをサポートします。
Cisco UCS Manager
Cisco UCS 6600 シリーズ ファブリック インターコネクトは、可用性の高い構成を持つ Cisco UCS Manager をホストおよび実行し、すべての Cisco UCS 要素をファブリック インターコネクトで完全に管理できます。
UCS 6600 シリーズ Fabric Interconnects の Cisco UCS Managerは、Cisco UCS X シリーズ サーバーや C シリーズ ラック サーバーなどの Cisco UCS 製品モデルに加え、関連するストレージ リソースとネットワークをサポートします。
Cisco UCS Manager は、ファブリック インターコネクト上で動作します。またこのファブリック インターコネクトは、通常、信頼性を高めるためデュアル 10/100/1000 イーサネット クラスタリング ポートで接続された冗長クラスタ化されたアクティブ/パッシブ構成で導入されます。
接続
Cisco UCS X9508 X シリーズ シャーシの接続は、各 X シリーズ シャーシの Cisco UCS X9108-IFM-100G または X9108-IFM-25G インテリジェント ファブリック モジュール（IFM）を介して維持されます。
Cisco UCS C シリーズ サーバーは、UCS VIC 1400 シリーズまたは VIC 15000 シリーズを介して UCS 6600 ファブリック インターコネクトに直接接続できます。Cisco UCS C シリーズ サーバーは、FEX モードの Cisco Nexus 93180YC-FX3 を使用して FI 6600 に接続することもできます。
Cisco UCS 6600 シリーズ ファブリック インターコネクトは、インバンド管理だけでなく、専用の 10/100/1000 Mbps イーサネット管理ポートを通じたアウトオブバンド管理もサポートしています。
Cisco UCS 6664 64 ポート ファブリック インターコネクト
Cisco UCS 6664 ファブリック インターコネクト (FI) は 2 RU サイズ スイッチであり、標準的な 19 インチ ラックにマウントできます。6664 は 10/25/40/50/100 ギガビット イーサネット、FCoE および 16/32/64G ファイバ チャネル スイッチで、最大 11.65 Tbps のスループットと最大 64 ポートを提供します。このスイッチには、10/25/50 Gbps SFP イーサネット ポートまたは 16/32/64 Gbps ファイバ チャネル ポート、48 個の 40/100 Gbps イーサネット QSFP ポート（ポート番号 25 ～ 40）をサポートできる 16 個のユニファイド ポート（ポート番号 25 ～ 40）があります。 1 ～ 24 および 41 ～ 64）。すべてのイーサーネット ポートは、FCoE をサポートする能力があります。
この Cisco UCS 6664 ファブリックインターコネクトは、1 個のネットワーク管理ポート、初期構成の設定用に 1 個のコンソール ポート、および構成の保存およびロード用に 1 個の USB ポートを備えています。また、高可用性を保証する 2 個のファブリック インターコネクトを接続するための L1/L2 ポートを含みます。
ネットワークの観点から見ると、Cisco UCS 6664 FI はカットスルー アーキテクチャを使用し、パケット サイズや有効なサービスに関係なく、決定論的、低遅延、ライン レートの 10/25/40/50/100 ギガビット イーサネット ポート、11.65 Tbps のスイッチング容量をサポートします。X9108-IFM-100G を使用して X9508 シャーシごとに 1600Gbps の帯域幅を有効にし、さらに X210c コンピューティングノードごとにエンドツーエンドの 100G イーサネットと 200G の集約帯域幅を有効にします。X9108-IFM-25G および IOM 2408 を使用すると、FI ドメインあたりシャーシごとに 400Gbps の帯域幅が可能になります。また、Cisco® の低遅延でロスレスの 10/25/40/50/100 ギガビット イーサネット ユニファイド ネットワーク ファブリック機能をサポートするため、イーサネット ネットワークの信頼性、効率性と拡張性が向上します。6664 FI は、ロスレス イーサネット ファブリック上でサーバーからファブリック インターコネクトまで、複数のトラフィック クラスをサポートします。ネットワーク インターフェイス カード（NIC）、ホストバスアダプタ（HBA）、ケーブル、およびスイッチを統合可能な ユニファイドファブリック 最適化サーバー設計により、TCO が大幅に削減されます。

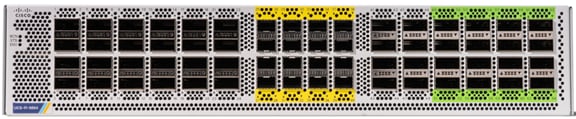

背面図
正面図
表 1 に、Cisco UCS 6664 シリーズ ファブリック インターコネクトの特性を示します。
表 1. Cisco UCS 6664 シリーズ ファブリック インターコネクトの特性
| 項目 |
Cisco UCS 6664 ファブリック インターコネクト |
| 説明 |
64 ポート ファブリック インターコネクト |
| フォーム ファクタ |
2 RU |
| オプションのユニファイド ポートを備えた 10/25/40/100 Gbps および FCoE 固定ポートの数 |
64 個の固定ポート |
| ユニファイド ポートの最大数 |
16（ユニファイド ポート 25～40） |
| 1 Gbps イーサネット ポートの最大数 |
0 |
| 10/25 Gbps イーサネットポートの最大数 |
64 |
| 40/100 Gbps イーサネット ポートの最大数 |
48（ポート 1 ～ 24 および 41 ～ 64） |
| 16/32/64 Gbps FC ポートの最大数 |
16（ユニファイド ポート 25～40） |
| スループット |
11.648 Tbps |
| ファン モジュール |
4 |
表 2 に、Cisco UCS 6600 シリーズ ファブリック インターコネクトの機能と利点を示します。
表 2. 機能と利点
| 機能 |
利点 |
| 電源モジュール |
● 2
つの電源（AC
）
|
| 管理（Cisco UCS Manager/Cisco Intersight） |
●
インターコネクトに接続されたすべての要素が、可用性の高い 1
つの管理ドメインに参加/
管理可能
|
| ユニファイドファブリック |
● NIC
、HBA
、スイッチ、ケーブルの必要数を減らすことによって、TCO
を削減
●
ユニファイドファブリックでファイバー チャネルとイーサネットトラフィックを同時にサポート
|
| ファブリック エクステンダ アーキテクチャ |
●
シャーシのための専用管理の必要性をなくし、必要なケーブル数を削減して、複雑性が増すことなく最大 20
台のブレード シャーシにまで拡張可能
●
アプリケーション パフォーマンスに合わせて接続遅延を少なくできる
|
| パフォーマンス |
●
高速かつ低遅延のネットワーク接続性をシャーシに提供します。
●
エンドツーエンド システムの遅延を約 50%
削減（遅延は 1
マイクロ秒未満）
|
| パケットロスのないファブリック |
●
信頼性の高い強固な基盤を提供し、1
つのトランスポート上で LAN
トラフィックおよび SAN
トラフィックを統合
|
| 優先度ベース フロー制御 (PFC) |
● 1
つのネットワークリンク上で複数のトラフィックフローの管理を簡素化
●
異なるサービス クラスのサポートにより、同一ファブリック上でロスレス イーサネットと従来のイーサネットの両方を有効化します。
|
| システム全体の帯域幅管理 |
●
システムを通じて一貫性と整合性を兼ね備えた QoS
（Quality of Service
）管理を実現
|
| 背面ポート |
●
必要なケーブル配線長を短縮し、効率が向上
|
| ホットスワップ可能な冗長ファンと電源装置 |
●
複数化された構成で高可用性を実現します
●
サービスアビリティが向上します
●
メンテナンス時もサービスが中断されません
●
各ファンモジュールは 2
つのファンローターで構成。ファンの冗長性はローターレベルで実装され、6
つのファンモジュール全体で合計 12
のローターを装備。
|
| 前面から背面への冷却 |
●
ファン側吸気、ポート側排気
|
| QSFP28 互換ポート |
●
表 3
にある QSFP28
対応ポートに対して、特定のオプションのトランシーバ を利用することにより、全ポートを 40/100 Gbps
イーサネット モードで動作するよう設定可能
|
| ライセンスオプション |
●
永久ライセンス付きで出荷されます。このライセンスにより、ファブリック インターコネクトのすべてのポートとソフトウェア機能がアクティブ化され、お客様によるライセンス管理は必要ありません。
|
ハードウェアの相互運用性：
UCS 6664 FI は、次の UCS ハードウェアと互換性があります。
表 3. Cisco UCS FI 6664 でサポートされる IFM、IOM、FEX、VIC、およびサーバー
| 項目 |
サポートされるシャーシ、IFM、IOM、FEX、VIC、サーバー |
| シャーシ |
UCSX-9508 |
| インテリジェント ファブリック モジュール |
UCSX-9108-25G、UCSX-9108-100G |
| ファブリック エクステンダ |
FEX モードの N9K-C93180YC-FX3 |
| I/O アダプタ |
VIC 1400/14000 シリーズ、VIC 15000 シリーズ |
| サーバー |
X シリーズ（Intel または AMD）M6 以降、C シリーズ（Intel または AMD）M6 以降 |
光ファイバの相互運用性については、製品仕様シートを参照してください。
表 4 に、Cisco UCS 6664 ファブリック インターコネクトの仕様を示します。
表 4. Cisco UCS 6664 ファブリック インターコネクトの仕様
| 機能 |
Cisco UCS 6664 |
| ポート |
64 ポート |
| サポート速度 |
10/25/40/50/100 Gbps イーサネット/FCoE 16/32/64 Gbps ファイバ チャネル |
| [CPU] |
4 コア |
| システム メモリ |
32 GB |
| 管理ポート |
1 |
| USB ポート |
1 |
| 電源モジュール（最大 2 台） |
1400W（AC） |
| 標準動作電力 |
605W |
| 最大電力（AC） |
1100W |
| 入力電圧（AC） |
100 ～ 240 VAC |
| 周波数 |
50 ～ 60 Hz |
| ファン |
4 |
| エアーフロー |
標準エアーフロー：前面（PSU/ファン側）から背面（ポート側排気） |
| 電源効率（AC） |
94 ～ 91 %（負荷 50 ～ 100 %） |
| RoHS 準拠 |
はい |
| ホットスワップ |
はい |
Cisco UCS 6664 の物理仕様および環境条件
表 5 に、Cisco UCS 6664 ファブリック インターコネクトの物理的仕様および環境条件を示します。
表 5. 物理仕様および環境条件
| プロパティ |
Cisco UCS 6664 |
| 本体寸法（高さ x 幅 x 奥行） |
8.6 x 44.2 x 56.6 cm（3.39 x 17.41 x 22.28 インチ） |
| 動作温度 |
0 ～ 40°C（32 ～ 104°F） |
| 温度（非動作時） |
-40 ～ 70°C（-40 ～ 158°F） |
| 湿度 |
5 ～ 95 % |
| 高度 |
0 ～ 3,048 メートル（0 ～ 10,000 フィート） |
重み（Weight）
表 6 に、Cisco UCS 6664 ファブリック インターコネクトの重さを示します。
表 6. 重量（電源ユニットおよびファン モジュールを含む）
| コンポーネント |
重量 |
| 2 つの電源と 6 つのファン付き Cisco UCS 6664 |
20 kg（44 ポンド）、ファン付き |
表 7 に、Cisco UCS 6664 ファブリック インターコネクトの適合規格を示します。
表 7. 適合規格：安全性および EMC
| 仕様 |
説明 |
| 適合規格の遵守 |
本製品は、指令 2004/108/EC および 2006/95/EC による CE マークに準拠しています。 |
| 安全性 |
● UL 60950-1
第 2
版
● CAN/CSA-C22.2 No. 60950-1
● EN 60950-1
第 2
版
● IEC 60950-1
第 2
版
● AS/NZS 60950-1
● GB4943
|
| EMC：エミッション |
● 47CFR Part 15
（CFR 47
）クラス A
● AS/NZS CISPR22
クラス A
● CISPR22
クラス A
● EN55022
クラス A
● ICES003
クラス A
● VCCI
クラス A
● EN61000-3-2
● EN61000-3-3
● KN22
クラス A
● CNS13438
クラス A
|
| EMC：イミュニティ |
● EN55024
● CISPR24
● EN300386
● KN 61000-4
シリーズ
|
| RoHS |
本製品は、Ball Grid Array（BGA）鉛ボールおよび鉛プレスフィットコネクタを除き、RoHS-6 に準拠しています。 |
表 8 に、Cisco UCS 6664 ファブリック インターコネクトの構成情報を示します。
表 8. 発注情報
| 部品番号 |
説明 |
| ファブリック インターコネクト |
|
| UCS-FI-6664-U |
2RU FI、PSU なし、64 ポート |
| UCS-FI-6664-SW |
自動的に含まれる必須の永続的なソフトウェア ライセンス |
| 電源およびファン |
|
| UCS-PSU-6600-AC |
UCS 6600 プラチナ電源/100 ～ 240 VAC（1400 W） |
| UCS-FAN-6664 |
UCS 6664 ファンモジュール |
| アクセサリ キット |
|
| UCS-ACC-6664 |
UCS 6664 シャーシ アクセサリ キット |
保証については、Cisco.com の製品保証のページを参照してください。
