Cisco C9550 シリーズ スマート スイッチ データ シート



概要

Cisco^® C9550 シリーズ スマートスイッチは、企業のコアネットワークおよび集約ネットワークに高スループット イーサネット スイッチングと統合されたセキュリティを提供します。

Cisco Silicon One^™ 特定用途向け集積回路（ASIC）上に構築された Cisco C9550 シリーズ スマートスイッチは、最大 50 ギガビットイーサネット（50G）およびクワッド SFP（QSFP）アップリンクを提供する高密度 Small Form-Factor Pluggable（SFP）ダウンリンクポートを提供します。最大 400G のポート、または最大 100G の一貫した QSFP ポートを使用できます。ハードウェアスイッチングとルーティングを単一プラットフォームに統合することで、インフラストラクチャの複雑性を軽減しコストを削減できます。統合セキュリティ機能には、継続的なゼロトラストセキュリティ、Cisco Live Protect によるインライン脅威保護、および新たな復号リスクに対処するためのポスト量子暗号（PQC）アルゴリズムと暗号化のハードウェアサポートが含まれます。これらの機能により、組織は量子コンピュータを使った今後の攻撃から身を守り、ソフトウェアの脆弱性に対するゼロデイ攻撃からの保護を提供できます。

Cisco C9550 シリーズ スマートスイッチは、ネットワークの管理方法に関係なく、ハードウェア、ソフトウェア、およびサポートを統合することで IT 運用を簡素化します。

●     統合ハードウェア：任意の管理モードをサポートするように設計された共通ハードウェア

●     統合ライセンス：プラットフォーム全体で高度な機能をロック解除する共通ライセンス

●     統合サポート：統合ライセンスに含まれるハードウェアとソフトウェアの両方に対する一貫性と信頼性の高い製品サポート

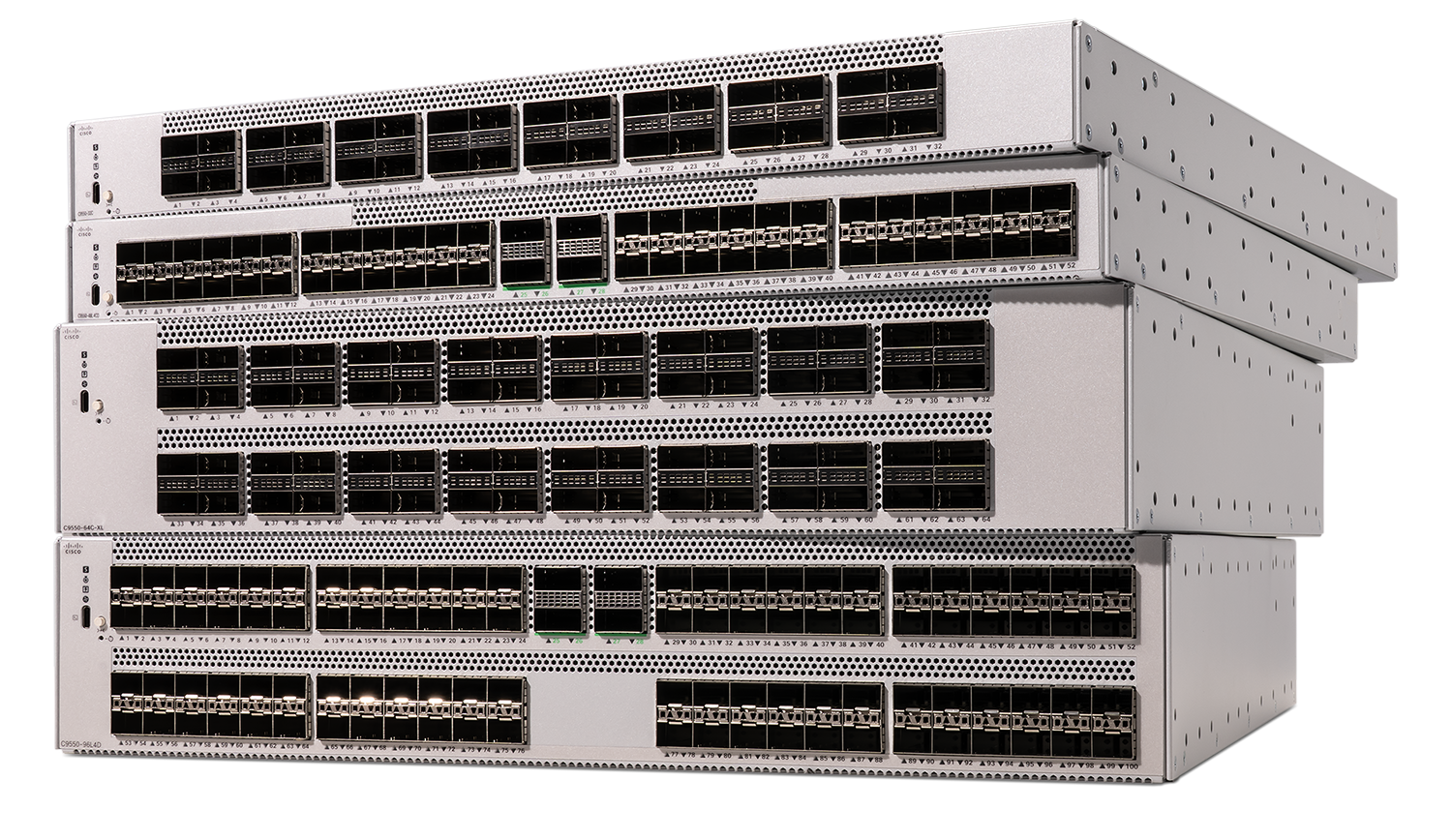

Cisco C9550 シリーズ スマートスイッチのモデル

シリーズの特長

Cisco C9550 シリーズ スマートスイッチは、キャンパス、ブランチ、およびクラウド環境にまたがる企業ネットワークに向けて、固定エンタープライズ コア スイッチングと集約スイッチングを提供します。オンプレミスとクラウド インフラストラクチャに展開された分散ユーザー、さまざまなデバイスタイプ、およびアプリケーションのセキュアな接続をサポートします。

表 1.                C9550 シリーズの機能と利点

¹ C9550 モデル：この機能は FCS では利用できませんが、ハードウェアに対応しています。

Cisco IOS XE

Cisco IOS^® XE は、Cisco C9550 シリーズ スマートスイッチ用のオペレーティングシステムです。NETCONF、RESTCONF、および YANG によるモデル駆動型プログラマビリティと、オンボックス Python スクリプト、ストリーミングテレメトリ、およびコンテナベースのアプリケーション ホスティングを提供します。重大なバグ修正に対するインサービスパッチ適用がサポートされており、ランタイム攻撃からの組み込み保護が含まれています。

IOS XE では、管理モデル間で一貫した運用が可能です。オンプレミス、クラウドベース、およびハイブリッドの管理をすぐにサポートするため、チームは展開環境全体で同じオペレーティングシステムを使用できます。

表 2.                Cisco IOS XE の主な機能と利点

¹ ソフトウェア機能は、今後のリリースで利用可能になります。

Cisco C9550 シリーズ スマートスイッチには、1 ラックユニット（1RU）と 2RU の両方のフォームファクタがあります。完全な構成の Cisco C9550 シリーズ スマートスイッチには、固定シャーシ、5 つのモジュラファンユニット（1RU 用）または 3 つのモジュラファンユニット（2RU 用）、少なくとも 1 つの現場交換可能な電源（冗長電源を追加するオプションあり）、および関連するアクセサリが含まれています。

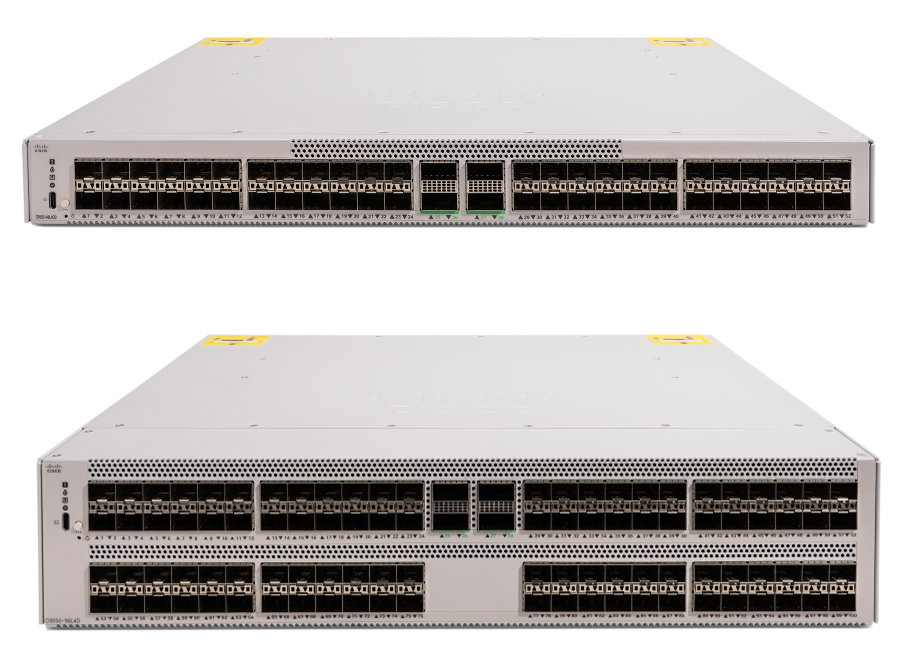

Cisco C9550 シリーズ スマートスイッチの前面図

表 3.                Cisco C9550 の前面パネルのコンポーネント

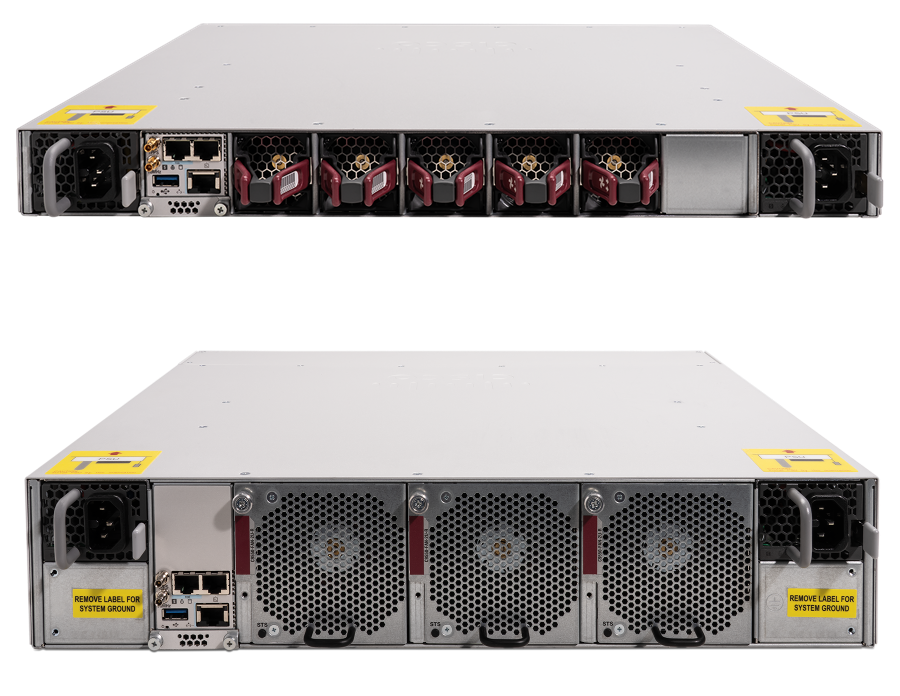

Cisco C9550 シリーズ スマートスイッチの背面図

表 4.                Cisco C9550 の背面パネルのコンポーネント

シャーシ

Cisco C9550 シリーズ スマートスイッチは、高ポート密度と高速アップリンクを必要とする企業のコアおよび集約展開向けに固定されています。

このプラットフォームには、次の機能が用意されています。

●     アクセスおよび集約用の高密度 50/25/10/1G ダウンリンクポート

●     キャンパス接続用の 400/100/40G アップリンクポート

C9550 シリーズは、Cisco Silicon One E100 および E104 ASIC を使用しており、最大 6.4 Tbps のスループットと最大 3.9 億パケット/秒（Bpps）を提供します。スイッチは以下をサポートしています。

●     1 IPv4 ルート

●     最大 128,000 MAC アドレス

●     スケーラブルな ACL および NetFlow 用の最大 256,000 ハッシュ可能な TCAM（HCAM）エントリ

これらの仕様により、企業ネットワークにおける大規模なセグメンテーション、トラフィック分析、ポリシー適用が可能になります。

C9550 シリーズで使用される Cisco Silicon One ASIC の詳細については、『Cisco Silicon One 製品ファミリホワイトペーパー』を参照してください。

表 5.                シャーシの機能

表 6.                シャーシの仕様

ファンユニット

Cisco C9550 シリーズ スマートスイッチには、1RU モデルに 5 つの 14,000 rpm ファンモジュールが、2RU モデルに 3 つの 34,000 rpm ファンモジュールが搭載されています。これらのファントレイユニットは N+1 の冗長性をサポートし、フィールド交換可能で、エアーフローの方向（前から後、または後から前）を柔軟に選択できます。前面から背面へのファンはバーガンディ色で示され、背面から前面へのファンは青色で示されます。

注： すべての C9550 ファンユニットは同じタイプである必要があります。ファントレイの混在はサポートされていません。

1RU モデル用フィールド交換可能ファンユニット

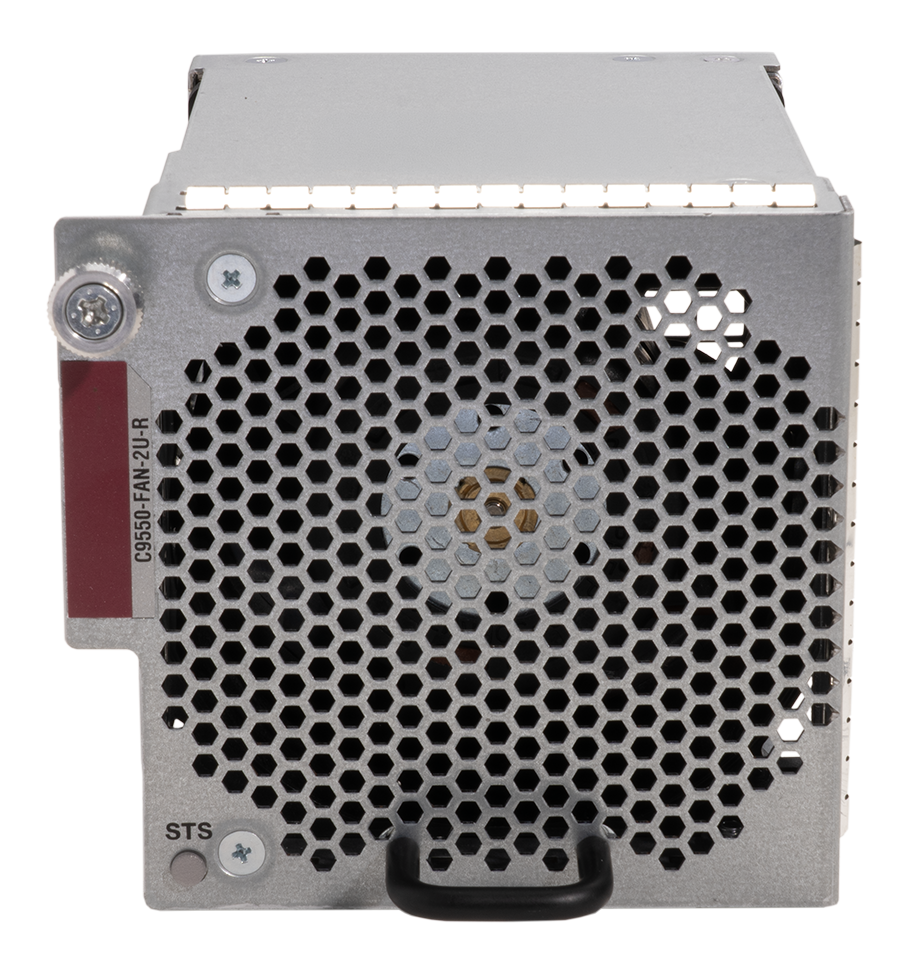

2RU モデル用フィールド交換可能ファンユニット

表 7.                ファン モジュール

電源装置

Cisco C9550 シリーズ スマートスイッチは、1+1 冗長性を備えたデュアル電源をサポートしています。スイッチにはデフォルトで 1 つの電源が装備されており、スイッチの発注時や後の追加注文でもう 1 つの電源を購入することができます。1RU モデルは 750W AC PSU で駆動され、2RU モデルは 1100W AC PSU で駆動されます。

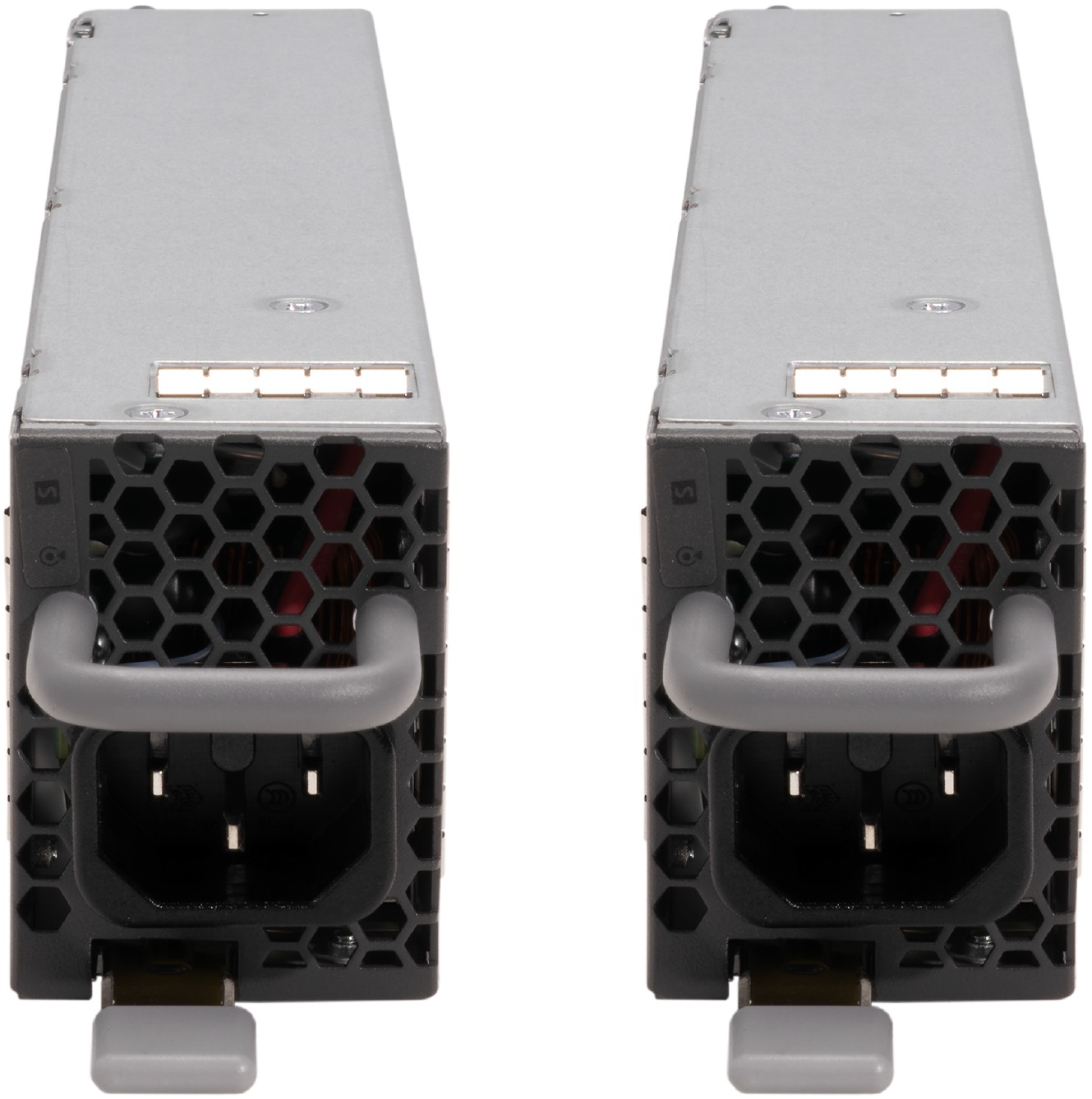

750W AC および 1100W AC 電源

表 8.                電源装置の仕様

表 9.                AC PSUを搭載したC9550スイッチのBTUでの合計出力（注: 1000 BTU/時間 = 293 W）

Cisco C9550 シリーズ モデル

Cisco C9550 シリーズ スマートスイッチは、ポート密度の高さと高速アップリンクを必要とする企業ネットワーク向けに設計された固定コアおよびディストリビューション スイッチです。このプラットフォームは以下をサポートします

●     最大 96 ポートの 50/25/10/1G アクセス接続

●     最大 4 つの 400/100/40G のアップリンクポート

Cisco Silicon One E100 および E104 ASIC 上に構築されたスイッチは、予測可能なパフォーマンスを提供し、高度なプログラマビリティ、テレメトリ、オンボックス アプリケーション ホスティングなどの高度な機能をサポートします。x86 ベースのコントロールプレーンにより、スイッチ上で直接自動化およびコンテナベースのサービスが有効になります。これにより、外部コンピューティングリソースの必要性が削減されます。

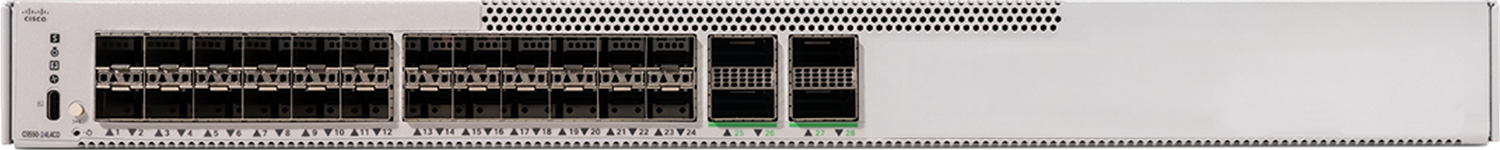

Cisco C9550-24L4CD

Cisco C9550-24L4CD

C9550-24L4CD の使用例

●     Cisco C9550-24L4CD は、主に中堅・中小企業のキャンパスネットワークのコアおよびディストリビューション層向けに設計されています。また、中小規模のファブリックネットワークのファブリックボーダーとして使用することもできます。

●     C9550-24L4CD は、複数の 50/25/10/1G SFP アクセススイッチの統合ポイントとして機能し、トラフィックを 400/100/40G QSFP 高帯域幅バックボーンに集約します。

C9550-24L4CD のハイライト

●     Cisco C9550-24L4CD コントロールプレーンは、4 コアを搭載した AMD 3.0 GHz x86 CPU と 16 GB DDR5 メモリを使用します。

◦    コンテナベースのアプリケーション ホスティング向けに最大 960 GB の SATA SSD ストレージを搭載。

●     C9550-24L4CD データプレーンは、単一の Silicon One E104 ASIC を搭載しており、最大 3.2 Tbps のスループットを提供します。

◦    各 E104 ASIC は、最大 6.4 Tbps（3.2 Tbps 全二重）の速度と最大 2.6 Bpps の転送パフォーマンスを提供します。

◦    64 MB の専用低遅延共有メモリシステム（SMS）バッファ。

◦    スイッチング用の ASIC テーブルは、最大 64,000 MAC アドレスまで拡張でき、IP ルーティングは最大 512,000 ルートまで拡張できます。

◦    ハードウェアでの IPv6 のサポートにより、IPv6 ネットワークでワイヤレートの転送が可能です。

◦    柔軟なルーティング（IPv4、IPv6、およびマルチキャスト）テーブル、レイヤ 2 テーブル、ACL テーブル、QoS テーブル。

●     C9550-24L4CD は、ダウンリンクとして 50/25/10/1G の 24 ポートをサポートし、固定アップリンクとして 4 つの 100/40G または 2 つの 400G ポートをサポートします。

◦    すべてのポートで StackWise Virtual の前面スタッキングを使用した次世代 Cisco Smart Stacking。

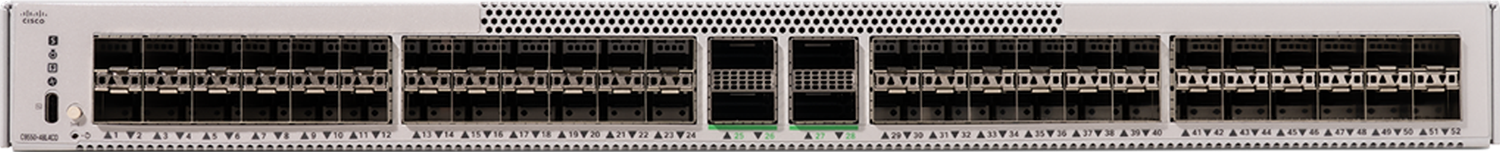

Cisco C9550-48L4CD

Cisco C9550-48L4CD

C9550-48L4CD の使用例

●     Cisco C9550-48L4CD は、主に中規模から大規模の企業のキャンパスネットワークのコアおよびディストリビューションレイヤ向けに設計されています。また、中規模から大規模のファブリックネットワークのファブリック境界または集約として使用することもできます。

●     C9550-48L4CD は、複数の 50/25/10/1G SFP アクセススイッチの統合ポイントとして機能し、トラフィックを 400/100/40G QSFP 高帯域幅バックボーンに集約します。

C9550-48L4CD のハイライト

●     Cisco C9550-48L4CD コントロールプレーンは、4 コアを搭載した AMD 3.0 GHz x86 CPU と 16 GB DDR5 メモリを使用します。

◦    コンテナベースのアプリケーション ホスティング向けに最大 960 GB の SATA SSD ストレージを搭載。

●     C9550-48L4CD データプレーンは、単一の Silicon One E104 ASIC を搭載しており、最大 3.2 Tbps のスループットを提供します。

◦    各 E104 ASIC は、最大 6.4 Tbps（3.2 Tbps 全二重）の速度と最大 2.6 Bpps の転送パフォーマンスを提供します。

◦    64 MB 専用低遅延 SMS バッファ。

◦    スイッチング用の ASIC テーブルは、最大 64,000 MAC アドレスまで拡張でき、IP ルーティングは最大 512,000 ルートまで拡張できます。

◦    ハードウェアでの IPv6 のサポートにより、IPv6 ネットワークでワイヤレートの転送が可能です。

◦    柔軟なルーティング（IPv4、IPv6、およびマルチキャスト）テーブル、レイヤ 2 テーブル、ACL テーブル、QoS テーブル。

●     C9550-48L4CD は、ダウンリンクとして 50/25/10/1G の 48 ポートをサポートし、固定アップリンクとして 4 つの 100/40G または 2 つの 400G ポートをサポートします。

◦    すべてのポートで StackWise Virtual の前面スタッキングを使用した次世代 Cisco Smart Stacking。

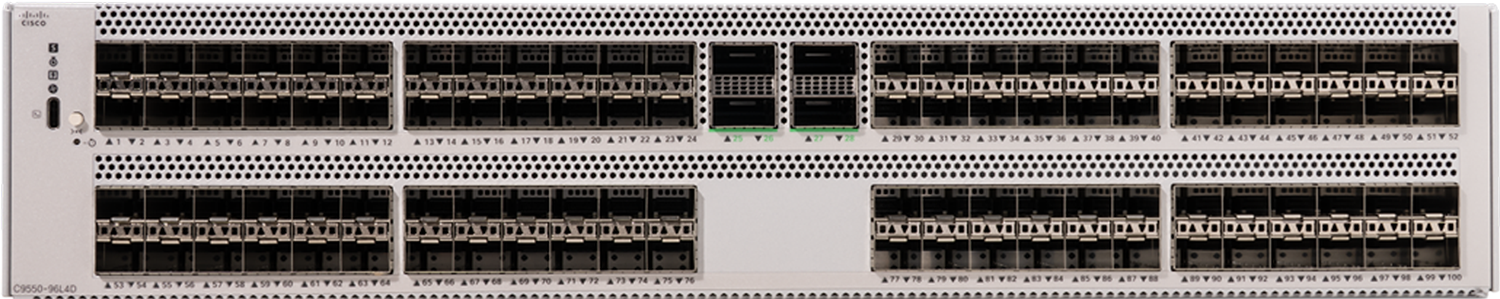

Cisco C9550-96L4D

Cisco C9550-96L4D

C9550-96L4D のユースケース

●     Cisco C9550-96L4D は、主に大規模な企業のキャンパスネットワークのエッジ、コア、およびディストリビューションレイヤ向けに設計されています。また、大規模なファブリックネットワークのファブリックボーダーまたは集約、または IPv4 または IPv6 ルートの大きな拡張が必要なキャンパスエッジまたはゲートウェイ（インターネット）の展開にも使用できます。

●     C9550-96L4D は、複数の 50/25/10/1G SFP アクセススイッチのダブルサイズの統合ポイントとして機能し、トラフィックを 400/100/40G QSFP 高帯域幅バックボーンに集約します。

C9550-96L4D のハイライト

●     Cisco C9550-96L4D コントロールプレーンは、8 コアを搭載した AMD 3.3 GHz x86 CPU と 32 GB DDR5 メモリを使用します。

◦    コンテナベースのアプリケーション ホスティング向けに最大 960 GB の SATA SSD ストレージを搭載。

●     C9550-96L4D データプレーンは、単一の Silicon One E100 ASIC を搭載しており、最大 6.4 Tbps のスループットを提供します。

◦    各 E100 ASIC は、最大 12.8 Tbps（6.4 Tbps 全二重）の速度と最大 3.9 Bpps の転送パフォーマンスを提供します。

◦    64 MB 専用低遅延 SMS バッファ。

◦    スイッチング用の ASIC テーブルは、最大 128K MAC アドレスまで拡張でき、IP ルーティングは最大 1M ルートまで拡張できます。

◦    ハードウェアでの IPv6 のサポートにより、IPv6 ネットワークでワイヤレートの転送が可能です。

◦    柔軟なルーティング（IPv4、IPv6、およびマルチキャスト）テーブル、レイヤ 2 テーブル、ACL テーブル、QoS テーブル。

●     C9550-96L4D は、ダウンリンクとして 50/25/10/1G の 96 ポートをサポートし、固定アップリンクとして 400/100/40G の 4 つのポートをサポートします。

◦    すべてのポートで StackWise Virtual の前面スタッキングを使用した次世代 Cisco Smart Stacking。

ソフトウェア機能

Cisco C9550 シリーズ スマートスイッチ上で動作する Cisco IOS XE は、現代のハイブリッドワークプレイスに特化した、堅牢、スケーラブル、セキュアなプラットフォームを提供します。Cisco C9550 シリーズは、高度なレイヤ 2 およびレイヤ 3 転送機能、転送とアクセス制御の規模の拡大、ハードウェアベース暗号化をサポートし、現代のエンタープライズキャンパスでの高いパフォーマンスとセキュリティを実現します。

表 10.             Cisco C9550 シリーズ スマートスイッチの機能概要

^1. C9550 モデル：この機能は FCS では利用できませんが、ハードウェアに対応しています。

^2. C9550プラットフォームでのみ使用できます。

Cisco IOS XE リリースごとに Cisco C9550 シリーズで利用可能な最新のソフトウェア機能の詳細なリストについては、Cisco Feature Navigator ツールを参照してください。

各ライセンスで利用可能なソフトウェア機能の詳細なリストについては、以下のユニファイドライセンシングのセクションを参照するか、シスコ スイッチング ライセンシング機能マトリックスを参照してください。

Cisco Identity Services Engine（ISE）を搭載した Cisco C9550 シリーズ スマートスイッチを最大限に活用

プラットフォームを比較し、製品間の共通機能を確認し、製品固有の機能を特定します。Cisco Feature Navigator にアクセスする

パフォーマンスと拡張性

Silicon One E100 および E104 ASIC を搭載した Cisco C9550 シリーズ スマートスイッチは、最大 6.4 Tbps のスループットを提供し、スケーラブルなパフォーマンスと高密度接続を提供します。

表 11.             性能と拡張性の特徴

¹ 複数のセキュリティ ACL タイプがサポートされています。最初のタイプでのみ、拡張されたスケールを使用できます。

表 12.             帯域幅の仕様

ソフトウェア データベース マネージャ（SDM）テンプレート

Cisco C9550 シリーズ スマートスイッチでは、SDM のフレキシブル ASIC テンプレートを使用し、ネットワーク内の各所でテーブルサイズを最適化するためのリソースを柔軟に割り当てられる ASIC の機能を利用して、ユニバーサルデプロイメントを実施できます。

また、ネットワークでスイッチが使用される方法に基づき、特定の機能に合わせて適切な標準 SDM ASIC テンプレートを設定できます。Cisco C9550 シリーズ スマートスイッチは、次の ASIC SDM テンプレートをサポートしています。

●     標準 SDM テンプレート：これらは、ネットワーク内の特定の場所の主な要件に基づいた事前定義された（静的）テンプレートです。

◦    これには、設定なしで使用できる「デフォルト」の SDM テンプレートが含まれます。Cisco C9550 のデフォルトの SDM テンプレートは、「コア」テンプレートです

デフォルトの SDM ASIC テンプレート

C9550 シリーズ スマートスイッチのデフォルトの ASIC SDM（コア）テンプレートを次の表に示します。

表 13.             ASIC SDM テンプレートの説明

¹ IPv4 エントリと IPv6 エントリは同じテーブルに共存しますが、IPv6 エントリには 2 つのエントリが必要です。

²FCS で使用できない機能は、今後のソフトウェアリリースで使用可能になる予定です。

管理

クラウドからこれらのデバイスを管理する機能により、一元的な構成管理、モニタリング、およびトラブルシューティングを通じて、拡張性、柔軟性、および効率が向上します。IOS XE のクラウドネイティブ機能を活用することを選択したユーザーは、選択した動作モードに基づいて読み取りおよび書き込みコマンドにアクセスするため、Cloud CLI の実装を介してクラウドから高度な制御を保持します。

一貫性のあるエクスペリエンス

Cisco C9550 シリーズ スマートスイッチにより、任意の管理モードにシームレスなオンボーディング エクスペリエンスを実現し、運用ニーズに最適な管理オプションを選択できます。

Meraki ダッシュボードを介したクラウド管理

Cisco Meraki^™ ダッシュボードは、IT オーバーヘッドを削減しながら、Cisco C9550 シリーズ スマートスイッチのプロビジョニング、設定、およびモニタリングを合理化するための、クラウドネイティブのネットワーク管理プラットフォームです。ガイド付きのオンボーディング ワークフローに従って、ニーズに合った動作モードを選択できます。

1.     構成ソース：クラウド：完全クラウド管理のプロビジョニングとモニタリング、および Meraki ダッシュボードを介した高度なトラブルシューティングのための読み取り専用クラウド CLI 端末。クラウド設定を使用したクラウド管理の詳細については、「構成：IOS XEによるクラウド管理の概要のクラウド」を参照してください。

2.     構成ソース：デバイス：¹ コンソール、セキュアシェル（SSH）、または CLI を介した設定。Meraki ダッシュボードを介した集中型モニタリングおよび読み取り/書き込みクラウド CLI 端末によって補完されます。デバイス設定を使用したクラウド管理の詳細については、「構成：デバイスの IOS XEによるクラウド管理の概要」を参照してください。

Cisco Meraki ダッシュボードは、クラウドまたはデバイス構成のために完全にオンボーディングすることなく、Cisco C9550 シリーズ スマートスイッチのインベントリおよびライセンス管理もサポートします。

¹今後のリリースで利用可能になる予定です。

オンプレミス管理¹

Cisco Catalyst^™ Center（旧 Cisco DNA Center）は、ネットワークの管理、シスコへの投資の最適化、IT 支出の削減などを実現する強力なオンプレミス ネットワーク コントローラであり、管理ダッシュボードでもあります。Catalyst Center は、ネットワークの実行を簡素化するために、すべての基本的な管理タスクに対して単一のダッシュボードを提供します。このプラットフォームにより、IT 部門は変化や課題に迅速かつよりインテリジェントに対応できます。

Catalyst Center は、シスコのエンタープライズ スイッチング、ルーティング、およびモビリティ製品を対象としています。サポートされているシスコ製品の完全なリストについては、定期的に更新される互換性マトリックスを参照してください。

Catalyst Center サポートの詳細については、Web ページを参照してください。

¹今後のリリースで利用可能になる予定です。

ライセンス

統合ライセンス

Cisco C9550 シリーズ スマートスイッチについては、Cisco Networking Subscription またはエンタープライズ アグリーメント内の統合ライセンスをご利用いただけます。

Cisco Networking Subscription の詳細については、データシートを参照してください。

シスコのスマート アカウント

ライセンスは、Cisco スマートアカウントを介してオンプレミスで管理されます。シスコライセンスの詳細な概要については、シスコライセンスハブを参照してください。

Cisco Smart Software Manager（SSM）を使用してスマートアカウントを作成すると、デバイスやライセンスパッケージの発注およびソフトウェアライセンスの管理を、一元化された Web サイトから実施できるようになります。Cisco SSM を設定すれば、日単位で電子メールアラートが送信され、アドオンライセンスの更新期限通知を受け取れます。

シスコ スマート ライセンシングは、シスコ ポートフォリオ全体および組織全体でソフトウェアをより簡単かつ迅速に一貫して購入および管理できる柔軟なライセンス モデルです。また、これは安全です。ユーザーがアクセスできるものを制御できます。

シスコ エンタープライズ アグリーメント

シスコ エンタープライズ アグリーメント（EA）は、シスコテクノロジーの購入、管理、展開を簡素化する柔軟なライセンスソリューションです。

EA は、シスコの複数のソフトウェアおよびサービスを 1 つの契約に組み合わせることにより、ネットワーキング、セキュリティ、コラボレーション、およびデータセンター ソリューションを含む幅広い製品に簡単にアクセスできます。

このアプローチは、管理タスクを削減し、予測可能なコストを提供し、拡張性と適応性を可能にします。Cisco EA の柔軟性により、組織は IT 投資の制御を維持しながら、デジタル トランスフォーメーションとイノベーションを推進できます。詳細については、『シスコ エンタープライズ アグリーメント』を参照してください。

移行の基本

お客様事例

お客様に、より安全な成果をもたらすために、シスコテクノロジーが限界を超えようとしている方法に関するお客様の声を読み、聞き、確認してください。

お客様の声をご覧ください。

トライアルとオファー

シスコのセールスエキスパートと連絡を取る、独自の見積書を作成する、またはパートナーを探すには、「How to buy」ハブにアクセスしてください。

発注情報

次のセクションでは、Cisco C9550 シリーズ スマートスイッチで一般的に使用されるスイッチおよびアクセサリの発注情報が一覧になっています。

発注プロセスの詳細については、『Cisco C9550 シリーズ スマートスイッチ発注ガイド』を参照してください。

ご購入の際には、シスコパートナーと連携することをお勧めします。

●     セールス担当者に問い合わせる

●     パートナーを探す

●     見積書を作成する

保証

Cisco C9550 シリーズの製品保証に関する情報を次の表に示します。

表 14.             制限付きライフタイム保証（LLW）の詳細

持続可能性プロファイル

シスコは、製造から使用後まで、製品ライフサイクルに持続可能性を組み込んでいます。シスコの循環型設計の原則を考慮して設計されたシスコの製品は、効率的なアーキテクチャ設計、電力消費、エネルギー管理、梱包の持続可能性、および回収に対処するものなど、個々とポートフォリオ全体の両方のプログラムとイノベーションを備えています。これらの要素は、運用コストの削減、温室効果ガス（GHG）排出量ネットゼロ目標の推進、およびその他の持続可能性関連の取り組みにおいて非常に重要です。

シスコの環境、社会、ガバナンス（ESG）イニシアチブおよびパフォーマンスに関する情報は、シスコパーパスレポートハブでご覧いただけます。適用される環境に関する法律および規制へのシスコの適合に関する情報は、「環境基準とコンプライアンス」セクションで入手できます。

表 15.             持続可能性に関する参考資料

このデータシートに記載されている情報は、発行時点で利用可能な最も正確で信頼できる情報に基づいています。この情報は、製品のパフォーマンスまたは機能を最終的、包括的、または永続的に示すものとして解釈することはできません。この情報は、今後新しいデータが利用可能になったときに更新される可能性があります。

安全性に関する準拠

シャーシ

次のセクションでは、Cisco C9550 シリーズ スマートスイッチのシャーシの安全性とコンプライアンスに関する情報を示します。

表 16.             シャーシの安全および適合性に関する情報
