Cisco IE3500 Heavy Duty シリーズ データシート
Available Languages
Bias-Free Language
The documentation set for this product strives to use bias-free language. For the purposes of this documentation set, bias-free is defined as language that does not imply discrimination based on age, disability, gender, racial identity, ethnic identity, sexual orientation, socioeconomic status, and intersectionality. Exceptions may be present in the documentation due to language that is hardcoded in the user interfaces of the product software, language used based on RFP documentation, or language that is used by a referenced third-party product. Learn more about how Cisco is using Inclusive Language.
Cisco IE3500 Heavy Duty シリーズ（IE3500H）スイッチは、防塵および防水フォームファクタを備えており、高帯域幅、大給電容量、優れたスイッチング性能を提供します。Cisco IE3500 Heavy Duty シリーズは、産業用ネットワーク インフラストラクチャがマシンビジョンユースケース、AI を活用した分析、仮想化、および運用制御技術（OT）ネットワークの堅牢なセキュリティにシームレスに対応できるようにする機能をサポートするように設計されています。
運用制御技術（OT）ネットワークのための高度な機能
● TSN フレームプリエンプション1：IE3500H は、IEEE802.1Qbu および IEEE802.3br ベースのフレームプリエンプション テクノロジーにより、OT ネットワークにおける時間的に制約がある制御トラフィックの送信におけるジッターと遅延を大幅に低減します。
● 復元力の強化：IE3500H は、Media Redundancy Protocol（MRP）、Resilient Ethernet Protocol（REP）、デバイスレベルリング（DLR）2 などのプロトコルをサポートしており、冗長性とフェールオーバー時間の短縮を実現します。
● ロスレス冗長性：中断のない接続を必要とする展開向けに、IE3505H には高可用シームレス冗長性（HSR）2 と Parallel Redundancy Protocol（PRP）2 が含まれており、無瞬断無損失のフェールオーバーとネットワーク継続性を保証します。
ネットワークのセキュリティとオブザーバビリティ
● セキュアブート：IE3500H は、シスコのトラストアンカーモジュールのハードウェアアンカー信頼ルートを使用して、ブートプロセス中に信頼および認証されたソフトウェアのみが実行されるように設計されたセキュアブートを備えています。
● サイバー可視性：IE3500H に組み込まれた Cisco Cyber Vision は、ネットワーク接続された設備、そのプロファイル、脆弱性、および通信パターンを識別して、OT のセキュリティ態勢を評価し、サイバーセキュリティのベストプラクティスを促進します。
● セキュアなリモートアクセス1：IE3500H に組み込まれた Cisco Secure Equipment Access1 によって、ネットワーク接続された設備へのゼロトラスト リモート アクセスが実現します。
● セグメンテーション：Cisco TrustSec テクノロジーにより、ユーザーとデバイスのアイデンティティに基づいてアクセスを自動的に適応させることで、攻撃対象領域を縮小し脅威を封じ込めるポリシーベースのセグメンテーションを実現できます。
● ネットワークアシュアランス：IE3500 は ThousandEyes Enterprise Agent1 をホストできます。これにより、自社所有のネットワークとサードパーティのネットワークを可視化して、ネットワークの停止を回避します。
柔軟な管理オプション
IE3500H には複数の管理上の選択肢があり、さまざまな導入ニーズに対応できます。
1. オンデバイス管理：スタンドアロンデバイス用の WebUI またはコマンドラインツールを使用して、直感的なオンデバイス GUI を利用できます。
2. オンプレミス管理：オンプレミス展開の場合、Catalyst Center を介して IE3500H を管理します。
ファブリック機能
IE3500H はレイヤ 3 機能をサポートしており、IT ファブリックを OT ネットワークまで拡張できます。Cisco Software-Defined Access ファブリックエッジ1 および BGP-EVPN1 をサポートしており、大規模ネットワークの拡張と管理が容易になります。
将来を見据えたネットワーク機能
IE3500H は、ネットワーク拡張の必要を満たすように設計されており、次の機能を提供します。
● 2 つの 10G（SFP+）アップリンクポートによる高速接続。
● ポートあたり最大 60W の PoE 電力を供給し、消費電力の多いデバイスを確実にサポートします。
Cisco IE3500 Heavy Duty シリーズは、安全性と拡張性に優れた信頼性の高いソリューションであり、高性能、高度なセキュリティ、無瞬断無損失の接続が要求される産業環境に最適です。
IE3500H 製品ファミリ
表 1. IE3500H の機能と利点
| 機能 |
利点 |
| 堅牢な設計と業界標準への準拠 |
●
きわめて過酷な環境と温度範囲（
-40
～
75
°
C
（–
40
°
F
～
167
°
F
））に耐えるように設計
● IP66/IP67
保護等級の防塵および防水を実現
●
振動、衝撃、サージ、電気ノイズに対するイミュニティを強化
●
産業用自動化規格に準拠。EtherNet/IP Common Industrial Protocol
（CIP
）をサポート
●
遠隔監視制御・情報取得（SCADA
）プロトコル、Modbus TCP/IP
をサポート
|
| イーサネット インターフェイス |
●
産業用途の新しい高速アプリケーションのためのセキュアなアクセスを実現
● 8
～ 24
のさまざまなポート数を選択し、X
コードポート、D
コードポート、SFP
ポートを組み合わせて選択することが可能
●
ポート速度は 100M
〜 10G
の範囲から選択可能
●
高速ワイヤレスアクセスポイントを接続（802.11n
、802.11ac
、802.11ax
）
●
高解像度（HD
）IP
カメラとプログラマブル
ロジック
コントローラ（PLC
）に対応
●
透過クロックまたは境界クロックとして高精度時間プロトコルをサポート
●
ネットワーク構成用の複数の耐障害性リングおよび冗長リングトポロジを提供
|
| 高密度産業用 Power over Ethernet（PoE） |
●
最大 14 PoE
ポートと PoE/PoE+/4PPoE
ポートの組み合わせ、および最大 240 W
の総電力容量をサポート
●
高速 PoE
および無停止型 PoE
により、途切れない PoE
エクスペリエンスとエンドポイントの迅速な起動を保証
●
配線、配電パネル、遮断器の数を抑えることでコストを削減
●
必要な機器を削減できるため、必要なスペースと発熱量が減少
● IP
フォン、カメラ、ワイヤレスアクセスポイントなどのすぐに使用可能な PoE
デバイスに対応
|
| ネットワーク セキュリティ |
●
シスコのトラストアンカーモジュールのハードウェアアンカー信頼ルートを使用したセキュアブートを実現するためのデバイスセキュリティ
● MACSEC-256
をサポートし、中間者攻撃を阻止
● Cisco Cyber Vision
をサポートし、ネットワーク上のすべてのデバイスと設備を識別
● Cisco TrustSec
テクノロジーベースのネットワーク
セグメンテーションをサポートし、マルウェアの拡散を抑止
●
ネットワーク接続された産業用設備へのゼロトラストリモートアクセス用の Cisco Secure Equipment Access
1
をサポートし、VPN
を必要としないセキュアなトラブルシューティング、モニタリング、メンテナンスを実現
|
| 管理 |
●
デバイス上の WebUI
を使用した簡単な設定
● Catalyst Center
を使用したオンプレミス管理
|
| IOx アプリケーション ホスティング |
· Cisco Cyber Vision
による可視化
· Secure Equipment Access
1
によるゼロトラスト
ネットワーク
アクセス
· ThousandEyes Enterprise Agent
1
|
| ファブリックのサポート |
●
レイヤ 3
アンダーレイでファブリックを有効にすることで OT
ネットワークを拡張
● Cisco Software-Defined Access
のサポート
●
拡張ノードとポリシー拡張ノード
●
ファブリックエッジノード
1
● BGP-EVPN
1
のサポート
|
| スワップドライブ：交換時の設定が不要 |
● RMA
ユニットの交換やシステムのアップグレードにおける真のゼロ設定およびシンプルなスイッチ交換
●
ネットワークの専門知識が不要
●
迅速なリカバリ
|
| フル Flexible NetFlow（FnF） |
●
フローおよび脅威の可視性を強化
●
ネットワーク
インフラストラクチャの最適化、運用コストの削減、容量プランニングとセキュリティインシデント検出機能の向上を実現
|
| 高度なデータプレーン機能1 |
● Parallel Redundancy Protocol
（PRP
）
2
●
高可用性シームレス冗長性プロトコル（HSR
）
2
●
デバイスレベルリング（DLR
）
2
|
表 2. 製品の機能セット
| 製品ファミリ |
サポートされているプラットフォーム |
サポート対象の Cisco IOS ソフトウェアイメージ（機能セット） |
| IE3500 |
IE3500H |
Network Essentials、Network Advantage1 |
表 3. IE3500H ポートの構成
| 製品番号* |
合計ポート |
1000/100/10M M12 X コードポート |
100/10M M12 D コードポート |
10G/1G SFP ポート |
mGig/4PPoE（タイプ 3）ポート |
PoE 容量 |
ロスレス冗長プロトコルのサポート |
Network Essential/Network Advantage |
| IE-3500H-8T-E |
8 |
8 |
該当なし |
-- |
-- |
-- |
なし |
Network Essentials |
| IE-3500H-16T-E |
16 |
16 |
該当なし |
-- |
-- |
-- |
なし |
|
| IE-3500H-24T-E |
24 |
24 |
該当なし |
-- |
-- |
-- |
なし |
|
| IE-3500H-12FT4T-E |
16 |
4 |
12 |
-- |
-- |
-- |
なし |
|
| IE-3500H-20FT4T-E |
24 |
4 |
20 |
-- |
-- |
-- |
なし |
|
| IE-3500H-14P2T-E |
16 |
16 |
-- |
-- |
-- |
240 W |
なし |
|
| IE-3500H-12P2MU2XE |
16 |
12 |
-- |
2 |
2 |
240 W |
なし |
|
| IE-3505H-16T-E |
16 |
16 |
-- |
-- |
-- |
-- |
Y |
|
| IE-3500H-8T-A |
8 |
8 |
-- |
-- |
-- |
-- |
なし |
Network Advantage |
| IE-3500H-16T-A |
16 |
16 |
-- |
-- |
-- |
-- |
なし |
|
| IE-3500H-24T-A |
24 |
24 |
-- |
-- |
-- |
-- |
なし |
|
| IE-3500H-12FT4T-A |
16 |
4 |
12 |
-- |
-- |
-- |
なし |
|
| IE-3500H-20FT4T-A |
24 |
4 |
20 |
-- |
-- |
-- |
なし |
|
| IE-3500H-14P2T-A |
16 |
16 |
-- |
-- |
-- |
240 W |
なし |
|
| IE-3500H-12P2MU2XA |
16 |
12 |
-- |
2 |
2 |
240 W |
なし |
|
| IE-3505H-16T-A |
16 |
16 |
-- |
-- |
-- |
-- |
Y |
表 4. ハードウェア仕様
| ハードウェア仕様 |
すべての SKU |
| リムーバブルストレージ |
SD カード1 |
| アラーム2、3 |
1 つのアラーム出力リレー、1 つのアラーム入力 |
| コンソールポート2 |
1 |
| 電源入力 |
Mini-Change、単一電源 |
表 5. 物理構成
| 物理仕様 |
IE-3500H-8T |
IE-3500H-16T |
IE-3500H-24T |
IE-3500H-12FT4T |
IE-3500H-20FT4T |
IE-3500H-14P2T |
IE-3500H-12P2MU2X |
IE-3505H-16T |
| 寸法（高さ X 幅 X 奥行） |
9.58 X 7.90 X 3.16 インチ 24.33 X 20.07 X 8.03 cm |
9.58 X 10.90 X 3.16 インチ 24.33 X 27.69 X 8.03 cm |
9.58 X 13.90 X 3.16 インチ 24.33 X 35.31 X 8.03 cm |
9.58 X 10.90 X 3.16 インチ 24.33 X 27.69 X 8.03 cm |
9.58 X 13.90 X 3.16 インチ 24.33 X 35.31 X 8.03 cm |
9.58 X 10.90 X 3.16 インチ 24.33 X 27.69 X 8.03 cm |
10.46 X 10.90 X 3.36 インチ 26.57 X 27.69 X 8.53 cm |
9.58 X 10.90 X 3.16 インチ 24.33 X 27.69 X 8.03 cm |
| 重量（取り付けブラケットを含む） |
8.45 ポンド 3.83 kg |
11.25 ポンド 5.10 kg |
13.90 ポンド 6.30 kg |
11.25 ポンド 5.10 kg |
13.90 ポンド 6.30 kg |
11.25 ポンド 5.10 kg |
11.40 ポンド 5.17 kg |
11.25 ポンド 5.10 kg |
| 取り付け |
壁面取り付け |
壁面取り付け |
壁面取り付け |
壁面取り付け |
壁面取り付け |
壁面取り付け |
壁面取り付け |
壁面取り付け |

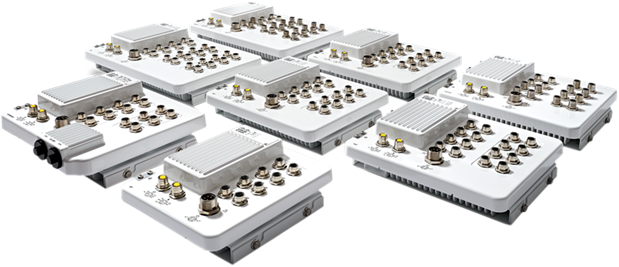

IE3500H 製品の描画画像

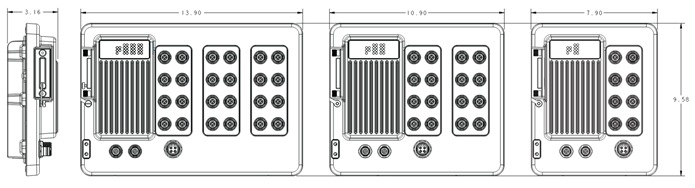

すべての SKU の寸法（IE-3500H-12P2MU2X を除く）

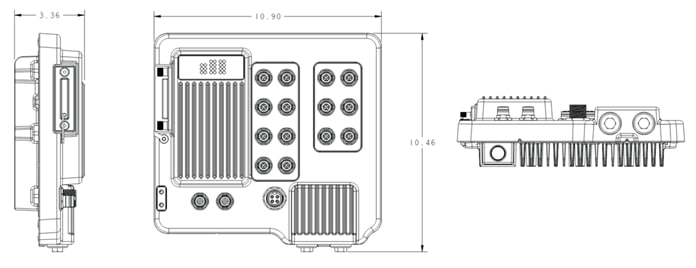

IE-3500H-12P2MU2X の寸法
表 6. 性能と拡張性の特長
| リソース |
すべての PID |
| 転送レート |
すべてのポートおよびすべてのパケットサイズのラインレート |
| キューの数 |
8 |
| ユニキャスト MAC アドレス |
24000 |
| IGMP マルチキャストグループ |
1024 |
| アクティブな VLAN の数 |
1024 |
| VLAN ID の数 |
4096 |
| IPv4 間接ルート |
7000 |
| IPv6 間接ルート |
1522 |
| スパニング ツリー プロトコル インスタンス |
128 |
| アクセス コントロール エントリ（PACL） |
1536 |
| DRAM |
8 GB |
| フラッシュ（ユーザーがアクセス可能） |
5.1 GB |
| SD カードの容量1 |
16 GB |
| ジャンボフレーム2 |
9,198 バイト |
表 7. 電源仕様
| 電源仕様 |
IE-3500H-8T |
IE-3500H-16T |
IE-3500H-24T |
IE-3500H-12FT4T |
IE-3500H-20FT4T |
IE-3500H-14P2T1 |
IE-3500H-12P2MU2X1 |
IE-3505H-16T |
| 入力電圧範囲（絶対値） |
12 ～ 48VDC |
12 ～ 48VDC |
12 ～ 48VDC |
12 ～ 48VDC |
12 ～ 48VDC |
12 ～ 54VDC |
12 ～ 54VDC |
12 ～ 48VDC |
| 入力電流 @（9.6V/60V） |
3.1A |
3.4A |
3.5A |
3.4A |
3.5A |
5.8A |
6A |
3.7A |
| 消費電力 @（9.6V/60V）1 |
38 W |
41W |
42W |
41W |
42W |
45 W |
45 W |
45 W |
表 8. サポートされる主要なソフトウェア機能（Network Essentials）
| Network Essentials ライセンス（永久） |
機能 |
| レイヤ 2 スイッチング |
IEEE 802.1Q、802.1w、802.1ab、802.1s、802.3ad、NTP、UDLD、CDP、LLDP、ユニキャスト MAC フィルタ、PAgP、LACP、VTPv2、VTPv3、EtherChannel、Q-in-Q トンネリング、音声 VLAN、PVST+、MSTP、RSTP、選択的 Q-in-Q、レイヤ 2 トンネリング |
| マルチキャスト |
IGMPv1、v2、v3 スヌーピング、IGMP フィルタリング、IGMP クエリア、マルチキャストリスナー検出（MLD） |
| 管理 |
WebUI、MIB、SNMP、syslog、DHCP サーバー、SPAN セッション、RSPAN、FSPAN、FRSPAN、ERSPAN、Express セットアップ、NETCONF、RESTCONF |
| セキュリティ |
ポートセキュリティ、802.1x、Dynamic Host Configuration Protocol（DHCP）スヌーピング、ダイナミック ARP インスペクション、IP ソースガード、ゲスト VLAN、MAC 認証バイパス、802.1x マルチドメイン認証、ストーム制御 - ユニキャスト、マルチキャスト、ブロードキャスト、SCP、SSH、SNMPv3、TACACS+、RADIUS サーバ/クライアント、MAC アドレス通知、BPDU ガード、アクセスリスト（PACL/RACL/VACL）、SUDI 2099（セキュアな固有デバイス識別子）、フル Flexible NetFlow（FNF）、MACsec-128 |
| Quality of Service（QoS） |
入力ポリシング、レート制限、出力キューイング/シェーピング、Auto QoS |
| IPv6 |
IPv6 ホストサポート、SNMP over IPv6、HTTP/HTTP（s）over IPv6、SNMP over IPv6、Syslog over IPv6、DHCPv6 リレーソース、DHCPv6 バルクリースクエリ（RFC 5460）、IPv6 ステートレス自動設定、SCP/SSH、Radius、TACACS+、NTP over IPv6、IPv6 VRF 対応 BGPv6、IPV6 ND キャッシュ失効時間設定、TFTP 向け IPv6 サポート、IPv6 DNS トランスポート、IPv6 QoS、IPv6 FHS RA ガード、IPv6 FHS DHCPv6 ガード |
| レイヤ 3 ルーティング |
VLAN 間ルーティング、静的ルーティング、Open Shortest Path First、OSPF v3、Routing Information Protocol（RIP）、Policy-Based Routing（PBR） |
| 産業用イーサネット |
CIP EtherNet/IP、IEEE 1588 PTP v2（Default および Power）、PROFINET |
| TSN |
フレームプリエンプション（802.3br、802.1QBu）1 |
| 冗長性 |
Resilient Ethernet Protocol（REP）リング、PROFINET-Multi Ring Protocol（MRP）、高速 REP、REP セグメント ID 自動検出1、REP ZTP サポート、Parallel Redundancy Protocol（PRP）2、PTP over PRP2、高可用性シームレス冗長性（HSR-SAN）2、デバイスレベルリング（DLR）2、HSR-PRP デュアル Redbox2 |
| 電力 |
Dying Gasp、SCADA プロトコル分類 - GOOSE メッセージング、MODBUS TCP/IP |
| 自動化 |
YANG、NETCONF、RESTCONF |
| 産業用管理 |
1G/10G アップリンクポート向け 1:1 スイッチ ネットワーク アドレス変換によるレイヤ 2 スイッチング（L2NAT） |
| IOx |
コンテナ（ネイティブ Docker）、Cisco Cyber Vision、Secure Equipment Access1、Cisco ThousandEyes1 |
表 9. サポートされる主要なソフトウェア機能（Network Advantage ライセンス）
| Network Advantage ライセンス（永久）1 |
機能 |
| IP ルーティングプロトコル |
OSPF（IPv4 および IPv6）、BGP（v4 および v6）、ISIS（v4 および v6）、EIGRP（v4 および v6）、HSRP（v4 および v6）、OSPFv3 の BFD エコーモード |
| 仮想化 |
VRF-lite、VRF 対応 SGT |
| セキュリティ |
Cisco TrustSec®：セキュリティグループ ACL（SGACL）、SGACL ロギング、拡張認証プロトコル – トランスポート層セキュリティ（EAP-TLS）、IEEE 802.1AE MACsec-256、SD-Access ポリシー拡張ノード、SD-Access ファブリックエッジノード、Generic Routing Encapsulation（GRE） |
| ファブリック |
Cisco SDA ファブリックエッジ2、BGP-EVPN リーフノード2 |
| IP Multicast：IP マルチキャスト |
PIM スパースモード（PIM-SM）、PIM デンスモード（PIM-DM）MSDP、マルチキャストルーティング BSR（IPv4/IPv6）、自動 RP（IPv4）、組み込み RP（IPv6） |
| 産業用イーサネット |
レイヤ 3 ネットワークアドレス変換（L3 NAT） |
表 10. Cisco DNA Essentials および Advantage の機能
| 機能 |
説明 |
Cisco Catalyst Center DNA Essentials2 |
Cisco Catalyst Center DNA Advantage1、2 |
| Cisco Catalyst Center |
ディスカバリ、トポロジ、インベントリ、ソフトウェアイメージの管理 |
対応 |
対応 |
| 可視性 |
[Overall Health] ダッシュボード |
対応 |
対応 |
| デイゼロネットワーク起動自動化 |
Cisco ネットワーク プラグアンドプレイ アプリケーション |
対応 |
対応 |
| SD-Access 拡張ノード |
SD-Access ファブリックオーバーレイの拡張 |
対応 |
対応 |
| 産業支援 |
MRP モニタリング、REP 設定、REP トポロジ表示 |
対応 |
対応 |
| LAN の自動化 |
ローカルエリアネットワーク（LAN）自動化により、SDA 展開用のエラーのないアンダーレイネットワークを作成できます。 |
非対応 |
対応 |
| SD-Access ポリシー拡張ノード |
SD-Access ファブリックオーバーレイの拡張およびセグメンテーション |
非対応 |
対応 |
| SD-Access ファブリックエッジノード |
有線エンドポイントを SDA ファブリックに接続するファブリックデバイス |
非対応 |
対応 |
| デバイス 360 |
デバイス 360、クライアント 360、およびネットワークの正常性インサイト |
非対応 |
対応 |
| パッチ/SMU ライフサイクル管理 |
Cisco Catalyst Center を介したソフトウェア メンテナンス アップグレード（SMU）またはパッチの管理 |
非対応 |
対応 |
| アプリケーションの可視性と制御（NBAR2） |
アプリケーションレベルの分類、モニタリング、およびトラフィック制御を提供 |
非対応 |
対応 |
表 11. 適合規格仕様1
| 説明 |
仕様 |
| ITE 安全規格と認定 |
UL/cUL リスト（UL/CSA 60950-1） UL/cUL リスト（UL/CSA 62368-1） CB to IEC 62368-1（国別の変更事項をすべて含む） |
| ICE および製造安全規格と認定 |
UL/cUL リスト（UL/CSA 61010-2-201） |
| 防水および防塵基準/等級 |
IEC 60529：IP66/IP67 UL 50E、タイプ 4X 定格 |
| EMC 防止規格およびイミュニティ適合規格 |
エミッション（クラス A）： FCC 47 CFR Part 15 subpart B ICES-003 EN 55011 EN 55032/CISPR 32 AS/NZS CISPR 32 CNS15936 イミュニティ： EN55035/CISPR35 AS/NZS CISPR35 KS C 9832 |
| 衝撃および振動 |
IEC 60068-2-6 振動：IEC 60068-2-6、 IEC 60255-21-1（振動）クラス 1 振動試験 IEC 60068-2-27（衝撃） IEC 60068-2-31（衝撃） IEC 60068-2-32（衝撃） IEC 60255-21-2（衝撃） IEC 60068-2-64（振動） IEC 60255-21-3（耐震） |
| 業界規格 |
EN 61000-6-1 軽工業環境におけるイミュニティ規格 EN 61000-6-2 工業環境におけるイミュニティ規格 EN 61000-6-4 工業環境の排出基準 EN 61326-1 産業制御 ODVA 産業用 EtherNet/IP |
| 自動車 |
UN ECE R102 E マーク認定2 |
| 鉄道 |
EN50155:2021（条項 13.4.1-6、13.4.9、13.4.10、13.4.13）2 EN50121-3-2:2016+A1:2019 EN50121-4:2016+A1:2019 EN61373:2010/AC:2017（進行中） EN50124-1:20172 AREMA C&S マニュアルセクション 11、19 EN50153:2020 条項 8.32 EN45545-22 |
| 腐食試験 |
IEC 60068-2-52（塩水噴霧） IEC 60068-2-60 混合ガス流腐食 |
| 湿度 |
IEC 60068 -2-3 IEC 60068-2-30 相対湿度：5 ～ 95%（結露しないこと） |
| 動作温度、環境、信頼性 |
-40 ～ +75 °C（-40 ～ 167 °F）、200 LFM エアーフロー -40 〜 +70 °C（-40 〜 158F）、40 LFM エアーフロー -40 〜 +60 °C（-40 〜 140F）、0 LFM エアーフロー -40 ～ +85 °C（-40 〜 185F）（16 時間、+85 °C までテスト済みのタイプ） IEC 60068-2-1 IEC 60068-2-2 高度：最大 15,000 フィート、ディレーティングなし 高度：最大 40,000 フィート、最大 25 °C |
| 保管温度 |
-40 ～ +85 °C（-40 ～ +185F） IEC 60068-2-14 高度：最大 12.19 km（40,000 フィート） |
| 環境 |
RoHS、WEEE、REACH 準拠 |
表 12. 平均故障間隔（MTBF）情報 - Telcordia Issue 4
| 製品の詳細 |
MTBF（時間） |
| IE-3500H-8T |
473,949 時間 |
| IE-3500H-16T |
406,109 時間 |
| IE-3500H-24T |
387,020 時間 |
| IE-3500H-12FT4T |
412,063 時間 |
| IE-3500H-20FT4T |
367,056 時間 |
| IE-3500H-14P2T |
371,635 時間 |
| IE-3500H-12P2MU2X |
352,809 時間 |
| IE-3505H-16T |
404,209 時間 |
表 13. 業界規格
| 説明 |
仕様 |
|
| IEEE 標準規格 |
IEEE 802.1D MAC ブリッジ、STP IEEE 802.1p レイヤ 2 での CoS による優先順位付け IEEE 802.1Q VLAN IEEE 802.1s MSTP IEEE 802.1w RSTP IEEE 802.1x ポートアクセス認証 IEEE 802.1AB LLDP IEEE 802.3ad Link Aggregation Control Protocol（LACP) |
IEEE 1588v2 PTP 高精度時間プロトコル IEEE 802.3x 10BASE-T での全二重 IEEE 802.3 10BASE-T 仕様 IEEE 802.3u 100BASE-TX 仕様 IEEE 802.3ab 1000BASE-T 仕様 IEEE 802.3z 1000BASE-X 仕様 IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet IEEE 802.3bt タイプ 3 Power over Ethernet |
| RFC 準拠 |
RFC 768：UDP RFC 783：TFTP RFC 791：IPv4 プロトコル RFC 792：ICMP RFC 793：TCP RFC 826：ARP RFC 854：Telnet RFC 959：FTP RFC 1157：SNMPv1 RFC 1901、1902-1907 SNMPv2 RFC 2273 ～ 2275：SNMPv3 RFC 2571：SNMP 管理 RFC 1166：IP アドレス RFC 1256：ICMP ルータ ディスカバリ RFC 1305：NTP RFC 1492：TACACS+ RFC 1493：ブリッジ MIB オブジェクト RFC 1534：DHCP および BOOTP 相互運用 RFC 1542：ブートストラップ プロトコル RFC 1643：イーサネット インターフェイス MIB RFC 1757：RMON RFC 2068：HTTP RFC 2131、2132：DHCP RFC 2236：IGMP v2 RFC 3376：IGMP v3 RFC 2474：DiffServ による優先制御 RFC 3046：DHCP リレー エージェント情報オプション RFC 3580：802.1x RADIUS RFC 4250 ～ 4252：SSH プロトコル |
CISCO-IF-EXTENSION-MIB CISCO-IMAGE-MIB CISCO-MEMORY-POOL-MIB CISCO-PING-MIB SNMP-TARGET-EXT-MIB IF_MIB ENTITY-MIB LLDP-EXT-PNO-MIB NOTIFICATION-LOG-MIB OLD-CISCO-CPU-MIB ETHERLIKE-MIB OLD-CISCO-SYSTEM-MIB OLD-CISCO-MEMORY-MIB RMON-MIB SNMP-COMMUNITY-MIB SNMP-FRAMEWORK-MIB SNMP-PROXY-MIB SNMP-MPD-MIB SNMP-NOTIFICATION-MIB SNMP-TARGET-MIB SNMP-USM-MIB CISCO-DATACOLLECTION-MIB CISCO-CABLE-DIAG-MIB CISCO -PORT-SECURITY-MIB BULK_FILE_MIB CISCO-ENTITY-ALARM-MIB SNMP-VIEW-BASED-ACM-MIB CISCO-MAC-AUTH-BYPASS-MIB CISCO-AUTH-FRAMEWORK-MIB CISCO-BRIDGE-Ext-MIB SNMPv2-MIB CISCO-ENTITY-VENDORTYPE-OID-MIB CISCO-PRODUCTS-MIB IP-FORWARD-MIB BGP-CISCO-BGP-MIBv2 |
表 14. MIB オブジェクトテーブル
| SNMP MIB オブジェクト |
802.1X MIB CISCO-DHCP-SNOOPING-MIB CISCO-UDLDP-MIB CISCO-ENVMON-MIB CISCO-PRIVATE-VLAN-MIB CISCO-PAE-MIB Cisco-Port-QoS-MIB CISCO-ERR-DISABLE-MIB CISCO- PROCESS-MIB LLDP-MIB CiscoMACNotification-MIB CISCO-CONFIG-COPY-MIB LLDP-MED-MIB Bridge-MIB CISCO-CAR-MIB CISCO-LAG-MIB CISCO-SYSLOG-MIB CISCO-FTP-CLIENT-MIB CISCO-VLAN-IFTABLE-RELATIONSHIP-MIB CISCO-VLAN-MEMBERSHIP-MIB Cisco-REP-MIB CISCO-PORT-STORM-CONTROL-MIB CISCO-CDP-MIB CISCO-IP-STAT-MIB CISCO-STP-EXTN-MIB CISCO-VTP-MIB IEEE8023-LAG-MIB SMON-MIB CISCO-ACCESS-ENVMON-MIB CISCO-CALLHOME-MIB CISCO-CONFIG-MAN-MIB CISCO-FLASH-MIB CISCO-ENTITY-SENSOR-MIB IP-MIB CISCO-PAGP-MIB |
表 15. IE3500H-12P2MU2X でサポートされる GE SFP1
| 製品 ID |
仕様 |
SFP タイプ |
温度範囲1 |
最長距離 |
ケーブル タイプ |
DOM サポート |
| GLC-SX-MM-RGD= |
1000BASE-SX |
GE |
IND |
220 ～ 550 m |
MMF |
あり |
| GLC-LX-SM-RGD= |
1000BASE-LX/LH |
GE |
IND |
550 m/10 km |
MMF/SMF |
あり |
| GLC-ZX-SM-RGD= |
1000BASE-ZX |
GE |
IND |
70 km |
SMF |
あり |
| SFP-GE-S= |
1000BASE-SX |
GE |
EXT |
220 ～ 550 m |
MMF |
あり |
| SFP-GE-L= |
1000BASE-LX/LH |
GE |
EXT |
550 m/10 km |
MMF/SMF |
あり |
| SFP-GE-Z= |
1000BASE-ZX |
GE |
EXT |
70 km |
SMF |
あり |
| GLC-BX-U= |
1000BASE-BX10 |
GE |
COM |
10 km |
SMF |
あり |
| GLC-BX-D= |
1000BASE-BX10 |
GE |
COM |
10 km |
SMF |
あり |
| GLC-SX-MM= |
1000BASE-SX |
GE |
COM |
220 ～ 550 m |
MMF |
あり |
| GLC-LH-SM= |
1000BASE-LX/LH |
GE |
COM |
550 m/10 km |
MMF/SMF |
あり |
| GLC-ZX-SM= |
1000BASE-ZX |
GE |
COM |
70 km |
SMF |
あり |
| GLC-EX-SMD= |
1000BASE-EX |
GE |
COM |
40 km |
SMF |
あり |
| GLC-TE=2 |
1000BASE-T |
GE |
EXT |
100 m |
Cat5e |
なし |
| GLC-BX40-U-I= |
1000BASE-BX40 |
GE |
IND |
40 km |
SMF |
あり |
| GLC-BX40-D-I= |
1000BASE-BX40 |
GE |
IND |
40 km |
SMF |
あり |
| GLC-BX40-DA-I= |
1000BASE-BX40 |
GE |
IND |
40 km |
SMF |
あり |
| GLC-BX80-U-I= |
1000BASE-BX80 |
GE |
IND |
80 km |
SMF |
あり |
| GLC-BX80-D-I= |
1000BASE-BX80 |
GE |
IND |
80 km |
SMF |
あり |
| GLC-SX-MMD= |
1000BASE-SX |
GE |
EXT |
550 m |
MMF |
あり |
| GLC-LH-SMD= |
1000BASE-LX/LH |
GE |
EXT |
550 m/10 km |
MMF/SMF |
あり |
| GLC-ZX-SMD= |
1000BASE-ZX |
GE |
EXT |
70 km |
SMF |
あり |
| GLC-T-RGD=2 |
1000BASE-T |
GE |
IND |
100 m |
銅線 |
該当なし |
| GLC-BX-U-I= |
1000BASE-BX |
GE |
IND |
10 km |
SMF |
あり |
| GLC-BX-D-I= |
1000BASE-BX |
GE |
IND |
10 km |
SMF |
あり |
| ONS-SI-GE-SX= |
1000BASE-SX |
GE |
COM |
20 ～ 550 m |
SMF |
あり |
| ONS-SI-GE-LX= |
1000BASE-LX/LH |
GE |
COM |
550 m/10 km |
MMF/SMF |
あり |
| ONS-SI-GE-EX= |
1000BASE-EX |
GE |
COM |
40 km |
SMF |
あり |
| ONS-SI-GE-ZX= |
1000BASE-ZX |
GE |
COM |
70 km |
SMF |
あり |
| ONS-SE-GE-BXU= |
1000BASE-BX |
GE |
COM |
10 km |
SMF |
あり |
| ONS-SE-GE-BXD= |
1000BASE-BX |
GE |
COM |
10 km |
SMF |
あり |
| CWDM-SFP-xxxx=3 |
1000BASE-CWDM |
GE |
COM |
80 km |
SMF |
あり |
| DWDM-SFP-xxxx=3 |
1000BASE-DWDM |
GE |
COM |
80 km |
SMF |
あり |
表 16. IE3500H-12P2MU2X でサポートされる 10GE SFP+1
| 製品 ID |
仕様 |
SFP タイプ |
温度範囲1 |
最長距離 |
ケーブル タイプ |
DOM サポート |
| SFP-10G-ER= |
10GBASE-ER |
10GE |
COM |
40km |
SMF |
あり |
| SFP-10G-ER-I= |
10GBASE-ER-I |
10GE |
IND |
40km |
SMF |
あり |
| SFP-10G-SR-I= |
10GBASE-SR-I |
10GE |
IND |
26m 33m 66m 82m 300m 400 m |
MMF |
あり |
| SFP-10G-LR-X= |
10GBASE-LR-X |
10GE |
EXT |
10km |
SMF |
対応 対応 |
| SFP-10G-LR= |
10GBASE-LR |
10GE |
COM |
10km |
SMF |
あり |
| SFP-10G-LR-S= |
10GBASE-LR-S |
10GE |
COM |
10km |
SMF |
あり |
| SFP-10G-LRM= |
10GBASE-LRM |
10GE |
COM |
220m 100 m 220m 300m |
MMF SMF |
あり |
| SFP-10G-SR= |
10GBASE-SR |
10GE |
COM |
26m 33m 66m 82m 300m 400 m |
MMF |
あり |
| SFP-10G-BX40D-I= |
10G-SFP 双方向、40km 用 |
10GE |
IND |
40km |
SMF |
あり |
| SFP-10G-BX40U-I= |
10G-SFP 双方向、40km 用 |
10GE |
IND |
40km |
SMF |
あり |
| SFP-10G-BXU-I= |
10G-SFP 双方向（10 km） |
10GE |
IND |
10km |
SMF |
あり |
| SFP-10G-BXD-I= |
10G-SFP 双方向（10 km） |
10GE |
IND |
10km |
SMF |
あり |
| SFP-H10G-CU1M= |
10GBASE-CU SFP+ ケーブル 1 m、パッシブ |
10GE |
COM |
1 m |
Twinax ケーブル、パッシブ、30 AWG ケーブルアセンブリ |
非対応 |
| SFP-H10G-CU3M= |
10GBASE-CU SFP+ ケーブル 3 m、パッシブ |
10GE |
COM |
3m |
Twinax ケーブル、パッシブ、30 AWG ケーブルアセンブリ |
非対応 |
| SFP-H10G-CU5M= |
10GBASE-CU SFP+ ケーブル 5 m、パッシブ |
10GE |
COM |
5m |
Twinax ケーブル、パッシブ、30 AWG ケーブルアセンブリ |
非対応 |
| SFP-10G-ZR= |
10GBASE-ZR |
10GE |
COM |
80km |
SMF |
あり |
| SFP-10G-ZR-I= |
10GBASE-ZR-I |
10GE |
IND |
80km |
SMF |
あり |
| ONS-SI+-10G-SR= |
10GBASE-SR |
10GE |
COM |
26m 33m 66m 82m 300m 400 m |
MMF |
あり |
| ONS-SI+-10G-LR= |
10GBASE-LR-S |
10GE |
COM |
10km |
SMF |
あり |
| ONS-SI+-10G-ER= |
10GBASE-ER |
10GE |
COM |
40km |
SMF |
あり |
| ONS-SI+-10G-ZR= |
10GBASE-ZR |
10GE |
COM |
80km |
SMF |
あり |
| SFP-10G-T-X=2 |
10GBASE-CU |
10GE |
COM |
30m ～ 100m |
Cat5e |
なし |
| SFP-10G-LR10-I= |
10GBASE-LR |
10GE |
COM |
10km |
MMF/SMF |
あり |
| SFP-10G-SR-S= |
10GBASE-SR |
10GE |
COM |
26m 33m 66m 82m 300m 400 m |
SMF |
あり |
| CWDM-SFP10G-xxxx SFP3 |
CWDM 10 ギガビットイーサネット |
10GE |
COM |
|
SMF |
あり |
| DWDM-SFP10G-xxxx SFP3 |
DWDM 10 ギガビットイーサネット |
10GE |
COM |
|
SMF |
あり |
表 17. 発注情報
| 製品 ID |
説明 |
| IE-3500H-8T-E |
IE3500 Heavy Duty（GE X コード M12 インターフェイス X 8、IP67、Network Essentials） |
| IE-3500H-16T-E |
IE3500 Heavy Duty（GE X コード M12 インターフェイス X 16、IP67、Network Essentials） |
| IE-3500H-24T-E |
IE3500 Heavy Duty（GE X コード M12 インターフェイス X 24、IP67、Network Essentials） |
| IE-3500H-12FT4T-E |
IE3500 Heavy Duty（FE D コード X 12 および GE X コード M12 インターフェイス X 4、IP67、Network Essentials） |
| IE-3500H-20FT4T-E |
IE3500 Heavy Duty（FE D コード X 20 および GE X コード M12 インターフェイス X 4、IP67、Network Essentials） |
| IE-3500H-14P2T-E |
IE3500 Heavy Duty（GE X コード PoE/PoE+ X 14 および GE X コード M12 インターフェイス X 2、IP67、Network Essentials） |
| IE-3500H-12P2MU2XE |
IE3500 Heavy Duty（10G SFP+ X 2、mGig UPoE X コード X 2 および GE X コードインターフェイス X 12、240W 電力容量、IP67、Network Essentials） |
| IE-3505H-16T-E |
IE3500 Heavy Duty（GE X コード M12 インターフェイス X 16、高度な機能、IP67、Network Essentials） |
| IE-3500H-8T-A |
IE3500 Heavy Duty（GE X コード M12 インターフェイス X 8、IP67、Network Advantage） |
| IE-3500H-16T-A |
IE3500 Heavy Duty（GE X コード M12 インターフェイス X 16、IP67、Network Advantage） |
| IE-3500H-24T-A |
IE3500 Heavy Duty（GE X コード M12 インターフェイス X 24、IP67、Network Advantage） |
| IE-3500H-12FT4T-A |
IE3500 Heavy Duty（FE D コード X 12 および GE X コード M12 インターフェイス X 4、IP67、Network Advantage） |
| IE-3500H-20FT4T-A |
IE3500 Heavy Duty（FE D コード X 20 および GE X コード M12 インターフェイス X 4、IP67、Network Advantage） |
| IE-3500H-14P2T-A |
IE3500 Heavy Duty（GE X コード PoE/PoE+ X 14 および GE X コード M12 インターフェイス X 2、IP67、Network Advantage） |
| IE-3500H-12P2MU2XA |
IE3500 Heavy Duty（10G SFP+ X 2、mGig UPoE X コード X 2 および GE X コードインターフェイス X 12、240W 電力容量、IP67、Network Advantage） |
| IE-3505H-16T-E |
IE3500 Heavy Duty（GE X コード M12 インターフェイス X 16、高度な機能、IP67、Network Advantage） |
| SD-IE-16GB |
IE 16GB SD メモリカード |
| CAB-CONSOLE-M12= |
Cisco IE3500 Heavy Duty シリーズ スイッチ用 M12 および DB9F 付きコンソールケーブル（6 フィート） |
| IE3500-NW-A= |
IE3500 シリーズ用 Cisco Network Advantage ライセンス（永続） |
| IE3500-DNA-E |
IE3500/IE3500H シリーズ スイッチ用 Cisco DNA Essentials ライセンス |
| IE3500-DNA-E-3Y |
IE3500/IE3500H Cisco DNA Essentials 期間ライセンス（3 年） |
| IE3500-DNA-E-5Y |
IE3500/IE3500H Cisco DNA Essentials 期間ライセンス（5 年） |
| IE3500-DNA-E-7Y |
IE3500/IE3500H Cisco DNA Essentials 期間ライセンス（7 年） |
| IE3500-DNA-A |
IE3500/IE3500H シリーズ スイッチ用 Cisco DNA Advantage ライセンス |
| IE3500-DNA-A-3Y |
IE3500/IE3500H Cisco DNA Advantage 期間ライセンス（3 年） |
| IE3500-DNA-A-5Y |
IE3500/IE3500H Cisco DNA Advantage 期間ライセンス（5 年） |
| IE3500-DNA-A-7Y |
IE3500/IE3500H Cisco DNA Advantage 期間ライセンス（7 年） |
表 18. コネクタとケーブル
| タイプ |
オプション |
| データケーブル数 |
●
銅線 100Base-T M12 D-coded 4
ピンコネクタ
●
銅線 GE M12 X-coded 8
ピンコネクタ
● 2 X SFP
（光ファイバ）1G/10G
インターフェイス
●
注：IP67
保護等級に適合するように、M25
アダプタを SFP
インターフェイスで使用する必要があります。
|
| アラームケーブル |
● M12 A-Coded 5
ピンコネクタ
|
| コンソール ケーブル |
● M12 A-Coded 5
ピンコネクタ
|
| 電源ケーブル |
●
IP67
スイッチ電源入力用電源コード、
Mini-Chang A
サイズ
シングルエンド
コード
セット、4
極、メス -
ピグテール、16 AWG PVC
ケーブル。Molex
部品番号 130006-0737
●
電源コード、IP67
スイッチ入力への IP67
電源出力：Mini-Change A
サイズ
ダブルエンド
コード
セット、
4
極、オス
-
メス。
16 AWG
、
TPE
ケーブル。
Molex
部品番号
130010-0863
● AC-DC
電源用電源ケーブル、Mini-Change A
サイズ
シングルエンド
コード
セット、電源コード、IP67 AC
電源入力、3
ピン、ピッグテールへのワンエンドメス型挿入、16 AWG PVC
ケーブル、Molex
部品番号
130006-0223
●
電源コード、IP67 DC
電源入力：入力 DC
コネクタ用に開く 2
極メス型電源コード
|
すべての Cisco IE3500 Heavy Duty シリーズ スイッチには、5 年間の制限付きハードウェア保証があります。詳細については、https://www.cisco.com/c/en/us/products/warranties/warranty-doc-c99-740591.html [英語] を参照してください。
シスコの企業の社会的責任（CSR）レポートの「環境保全」セクションには、製品、ソリューション、運用、拡張運用、サプライチェーンに対する、シスコの環境保全ポリシーとイニシアチブが掲載されています。
次の表に、環境保全に関する主要なトピック（CSR レポートの「環境保全」セクションに記載）への参照リンクを示します。
シスコでは、パッケージデータを情報共有目的でのみ提供しています。これらの情報は最新の法規制を反映していない可能性があります。シスコは、情報が完全、正確、または最新のものであることを表明、保証、または確約しません。これらの情報は予告なしに変更されることがあります。
https://www.cisco.com/web/services
インテントベース ネットワーキングのパワーを利用した最も過酷な IoT エッジのセキュリティ
要求の厳しい環境で、導入と管理が容易なセキュリティ機能を使用して、マシン、デバイス、およびロボットを接続する必要がありますか。Cisco Catalyst IE3500 Heavy Duty シリーズ スイッチでこれを実現できるようになりました。詳細については、https://www.cisco.com/go/ie3500h を参照してください。
目的達成に役立つ柔軟な支払いソリューション
Cisco Capital により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト（TCO）の削減、資金の節約、成長の促進に役立ちます。100 ヵ国あまりの国々では、ハードウェア、ソフトウェア、サービス、および他社製製品を購入するのに、シスコの柔軟な支払いソリューションを利用して、簡単かつ計画的に支払うことができます。詳細はこちらをご覧ください。
