接口概述

威胁防御 设备包括可在不同模式下配置的数据接口，以及管理 接口。

管理接口

在 7.3 及更早版本中，物理管理接口由诊断逻辑接口和管理逻辑接口共用。在 7.4 及更高版本中，为简化用户体验，诊断接口与管理接口进行了合并。

管理接口

管理接口与设备上的其他接口分离。它用于设置设备并将其注册到管理中心。它使用自己的 IP 地址和静态路由。您可以在 CLI 中使用 configure network 命令配置其设置。 您还可以在 设备 (Devices) > 设备管理 (Device Management) > 设备 (Devices) > 接口 (Interfaces) 页面上查看其状态。如果在将 IP 地址添加到 管理中心后在 CLI 中更改该地址，则可以通过设备 (Devices) > 设备管理 (Device Management) > 设备 (Devices) > 管理 (Management) 区域在 Cisco Secure Firewall Management Center中匹配该 IP 地址。

您也可以使用数据接口而不是管理接口来管理 威胁防御 。

诊断接口

对于使用 7.4 及更高版本的新设备，您不能使用旧诊断接口。仅合并的管理接口可用。

如果已升级到 7.4 或更高版本，并且没有为诊断接口进行任何配置，则接口将自动合并。

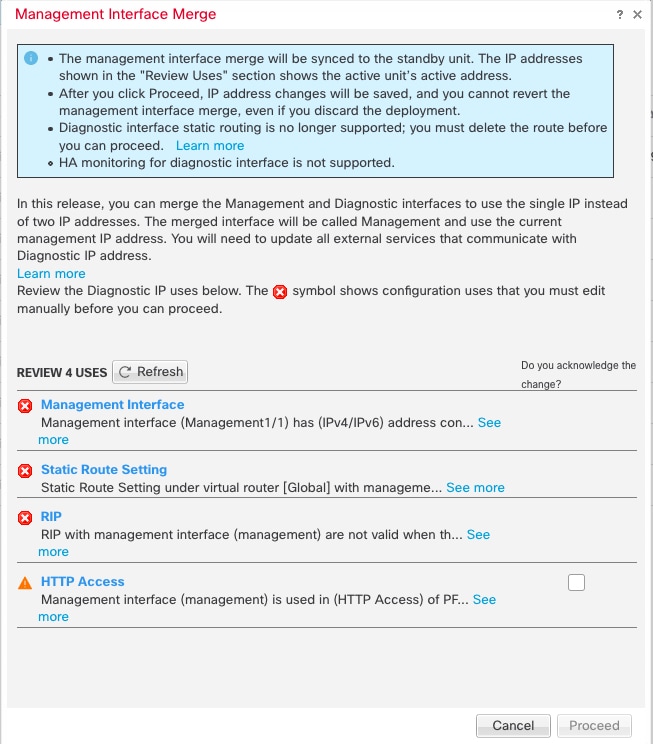

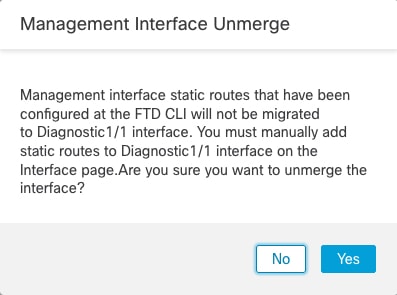

如果已升级到 7.4 或更高版本，并且已为诊断接口进行了配置，则可以选择手动合并接口，也可以继续使用单独的诊断接口。请注意，在更高版本中将删除对诊断接口的支持，因此您应计划尽快合并接口。要手动合并管理接口和诊断接口，请参阅合并管理和诊断接口。阻止自动合并的配置包括：

  • 名为“management”的数据接口 - 此名称保留用于合并的管理接口。

  • 诊断接口中的 IP 地址

  • 诊断接口中启用了 DNS

  • 系统日志、SNMP、RADIUS 或 AD（对于远程访问 VPN）源接口为诊断接口

  • RADIUS 或 AD（对于远程访问 VPN）未指定源接口，并且至少有一个接口配置为管理专用接口（包括诊断接口）- 这些服务的默认路由查找已从管理专用路由表更改为数据路由表，没有回退到管理。因此，除管理外，不能对使用管理专用接口。

  • 诊断接口中的静态路由

  • 诊断接口中的动态路由

  • 诊断接口中的HTTP 服务器

  • 诊断接口中的 ICMP

  • 诊断接口的 DDNS

  • 使用诊断接口的 FlexConfig

有关旧诊断接口工作方式的详细信息，请参阅本指南的 7.3 版本。

接口模式和类型

您可以在两种模式下部署 威胁防御 接口：常规防火墙模式和仅 IPS 模式。您可以在同一设备上同时配置防火墙和仅 IPS 接口。

常规防火墙模式

防火墙模式接口需要对流量执行防火墙功能，例如维持流量、跟踪 IP 和 TCP 层的流量状态、IP 分片重组和 TCP 规范化。另外，您还可以根据安全策略，选择为此流量配置 IPS 功能。

可以配置的防火墙接口类型取决于为设备设置的防火墙模式：路由或透明模式。有关详细信息，请参阅透明或路由防火墙模式。

  • 路由模式接口（仅路由防火墙模式）- 要在其间路由的每个接口都在不同的子网中。

  • 网桥组接口（路由和透明防火墙模式）- 您可以将网络上的多个接口组合在一起，Firepower 威胁防御设备将使用桥接技术在接口之间传递流量。每个桥接组包括一个网桥虚拟接口 (BVI)，供您为其分配一个网络 IP 地址。 在路由模式下，Firepower 威胁防御设备在 BVI 和常规路由接口之间路由。在透明模式下，每个网桥组都是独立的，相互之间无法通信。

仅 IPS 模式

仅 IPS 模式的接口将绕过许多防火墙检查，仅支持 IPS 安全策略。如果您有单独的防火墙来保护这些接口，并且不希望造成防火墙功能的开销，则可能需要实施仅限 IPS 的接口。


注

防火墙模式只影响常规的防火墙接口，而不影响仅 IPS 接口，如内联集或被动接口。仅 IPS 接口可以在两种防火墙模式下使用。

仅 IPS 接口可以部署为以下类型：

  • 内嵌集，带有可选分路模式 - 内嵌集的作用类似于导线上的凹凸，并将两个接口绑定在一起插入到现有网络中。此功能使 FTD 可以安装在任何网络环境中，而无需配置相邻网络设备。内联接口无条件接收所有流量，但是，除非已明确丢弃，否则这些接口上接收的所有流量将在内联集外重传。

    在分流模式下，FTD 会进行内联部署，但网络流量不受干扰。相反，FTD 会复制每个数据包，这样它就可以对数据包进行分析。请注意，这些类型的规则在触发时会生成入侵事件，而且入侵事件表视图显示了触发数据包会在内联部署中被丢弃。在已部署内联的 FTD 上使用分流模式有很多优点。例如，您可以设置 FTD 和网络之间的布线，就像 FTD 是内联，并分析 FTD 生成的多种入侵事件。根据结果，您可以修改入侵策略，并添加最好地保护您的网络却不影响有效性的丢弃规则。准备部署 FTD 内联时，您可以禁用分流模式，并开始丢弃可疑流量，而无需重新配置 FTD 和网络之间的走线。


    注

    分流模式显著影响 FTD 性能，具体取决于流量。


    注

    内嵌集可能是您所熟悉的“透明内联集”，但内联接口类型与透明防火墙模式或防火墙类型接口无关。

  • 被动或 ERSPAN 被动 - 被动接口使用交换机 SPAN 或镜像端口监控网络中流动的流量。SPAN 或镜像端口允许从交换机的其他端口复制流量。此功能可以提供网络内的系统可视性，而不会影响网络流量。如果在被动部署中配置 FTD，FTD 将无法执行某些操作，例如，阻止流量或流量整形。被动接口无条件接收所有流量，这些接口不会重传接收到的流量。封装远程交换端口分析器 (ERSPAN) 接口允许您监控分布于多个交换机的源端口流量，并使用 GRE 来封装流量。仅当 FTD 处于路由防火墙模式时，才允许 ERSPAN 接口。


    注

    由于混杂模式限制，某些使用 SR-IOV 驱动程序的 Intel 网络适配器（例如 Intel X710 或 82599）不支持在 NGFWv 上将 SR-IOV 接口用作被动接口。在此情况下，请使用支持此功能的网络适配器。有关英特尔网络适配器的详细信息，请参阅英特尔以太网产品。

安全区域和接口组

每个接口可以被分配给安全区域和/或接口组。然后，根据区域或组应用您的安全策略。例如，您可以把一个或多个设备上的“内部”接口分配到“内部”区域；而把“外部”接口分配到“外部”区域。然后，您可以配置访问控制策略，以便为使用相同区域的每台设备启用从内部区域到外部区域的流量。

要查看属于每个对象的接口，请选择对象 (Objects) > 对象管理 (Object Management)，然后点击接口 (Interface)。此页面列出受管设备上配置的区域安全区域和接口组。您可以展开每个接口对象以查看每个接口对象中的接口类型。


注

适用于任何区域的策略（全局策略）也适用于区域中的接口以及未分配给区域的任何接口。


注

管理接口不属于区域或接口组。

安全区域 vs. 接口组

有两种类型的接口对象：

  • 安全区域 - 接口只能属于一个安全区域。

  • 接口组 - 接口可属于多个接口组（和一个安全区域）。

    您可以在 NAT 策略、预过滤器策略和 QoS 策略中使用接口组，也可以使用直接指定接口名称的功能，例如系统日志服务器或 DNS 服务器。

某些策略仅支持安全区域，而其他策略则支持区域和组。除非您需要接口组提供的功能，否则应默认使用安全区域，因为所有功能都支持安全区域。

不能将现有安全区域更改为接口组（反之亦然）；而必须创建新接口对象。


注

尽管隧道区域不是接口对象，但您可以在某些配置中使用它们代替安全区域；请参阅隧道区域与预过滤。

接口对象类型

请参阅以下接口对象类型：

  • 被动 - 适用于仅 IPS 被动或 ERSPAN 接口。

  • 内联 - 适用于仅 IPS 内联集接口。

  • 已交换 - 适用于常规防火墙网桥组接口。

  • 已路由 - 适用于常规防火墙路由接口。

  • ASA -（仅安全区域）适用于传统 ASA FirePOWER 设备接口。

  • 管理 -（仅接口组）用于管理专用接口。

  • 环回 -（仅限接口组）用于环回接口。

接口对象中的所有接口都必须为同一类型。创建接口对象后，不能更改其包含的接口类型。

接口名称

请注意，接口（或区域名称）本身不提供有关安全策略的任何默认行为。我们建议使用自描述的名称，以避免在未来的配置中出错。好的名称能表明逻辑网段或流量规范，例如：

  • 内部接口的名称 - InsideV110、InsideV160、InsideV195

  • DMZ 接口的名称 - DMZV11、DMZV12、DMZV-TEST

  • 外部接口的名称 - Outside-ASN78、Outside-ASN91

Auto-MDI/MDIX 功能

对于 RJ-45 接口，默认的自动协商设置还包括 Auto-MDI/MDIX 功能。Auto-MDI/MDIX 在自动协商阶段检测直通电缆时执行内部交叉，从而消除交叉布线的需要。如要启用接口的 Auto-MDI/MDIX，必须将速度或双工设置为自动协商。如果将速度和双工明确设置为固定值，从而禁用了两种设置的自动协商，则 Auto-MDI/MDIX 也将被禁用。对于千兆以太网，当速度和双工被设置为 1000 和全值时，接口始终会自动协商；因此，Auto-MDI/MDIX 始终会启用，且您无法禁用它。

接口默认设置

本部分列出接口的默认设置。

接口的默认状态

接口的默认状态取决于类型。

  • 物理接口 - 已禁用。对初始设置启用的管理接口是个例外。

  • 冗余接口 - 已启用。但是，要使流量通过冗余接口，还必须启用成员物理接口。

  • VLAN 子接口 - 已启用。但是，要使流量通过子接口，还必须启用物理接口。

  • EtherChannel port-channel 接口 （ISA 3000）- 已启用。但是，要使流量通过 EtherChannel 接口，还必须启用通道组物理接口。

  • EtherChannel 端口-通道接口（Firepower 和 Cisco Secure Firewall 型号）- 已禁用。


注

对于 Firepower 4100/9300，您可以出于管理需要同时启用和禁用机箱和 管理中心 上的接口。为使接口正常运行，必须同时在两个操作系统中启用该接口。由于接口状态可独立控制，因此机箱与 管理中心 之间可能出现不匹配的情况。

默认速度和双工

默认情况下，铜缆 (RJ-45) 接口的速度和双工设置为自动协商。

默认情况下，光纤 (SFP) 接口的速度和双工会被设为最大速度，同时启用自动协商。

对于 Cisco Secure Firewall 3100/4200，速度设置为检测已安装的 SFP 速度。

创建安全区域和接口组对象

添加您可以为其分配设备接口的安全区域和接口组。


提示

可以创建空的接口对象并随后向其添加接口。要添加接口，该接口必须具有名称。您还可以配置接口时创建安全区域（但不是接口组）。

开始之前

了解每种类型的接口对象的使用要求和限制。请参阅安全区域和接口组。

过程

步骤 1

选择对象 > 对象管理。

步骤 2

从对象类型列表中选择接口。

步骤 3

点击添加 (Add) > 安全区域 (Security Zone) 或添加 (Add) > 接口组 (Interface Group)。

步骤 4

输入 Name。

步骤 5

选择接口类型 (Interface Type)。

步骤 6

(可选) 从设备 (Device) > 接口 (Interfaces) 下拉列表中，选择包含要添加的接口的设备。

您不需要在此屏幕上分配接口；您可以在配置接口时将接口分配给区域或组。

步骤 7

点击保存 (Save)。

下一步做什么

  • 如果活动策略引用您的对象，请部署配置更改；请参阅 部署配置更改。

启用物理接口并配置以太网参数

本节介绍如何执行以下操作：

  • 启用物理接口。默认情况下，物理接口处于禁用状态（管理接口除外）。

  • 设置特定的速度和复用。默认情况下，速度和复用设置为“自动”。

此过程仅涵盖一小部分接口设置。此时不能设置其他参数。例如，不能命名要用作 EtherChannel 接口一部分的接口。


注

对于 Firepower 4100/9300，可在 FXOS 中配置基本接口设置。有关详细信息，请参阅配置物理接口。


注

关于 Firepower 1010 交换机端口，请参阅 配置 Firepower 1010 交换机端口。

开始之前

如果在将设备添加到 管理中心后更改了设备上的物理接口，需要点击接口 (Interfaces) 左上角的从设备同步接口 (Sync Interfaces from device) 刷新接口列表。 对于支持热插拔的 Cisco Secure Firewall 3100/4200，在更改设备上的接口之前，请参阅管理 Cisco Secure Firewall 3100/4200的网络模块。

过程

步骤 1

依次选择设备 (Devices) > 设备管理 (Device Management)，并点击 威胁防御 设备的 编辑（编辑图标）。系统默认选择接口 (Interfaces) 页面。

步骤 2

点击要编辑的接口的 编辑（编辑图标）。

步骤 3

选中启用复选框以启用此接口。

步骤 4

(可选) 在说明字段中添加说明。

一行说明最多可包含 200 个字符（不包括回车符）。

步骤 5

(可选) 通过点击 硬件配置 (Hardware Configuration) > 速度 (Speed)，设置复用和速度。

  • 复用—选择 全 或 半。SFP 接口仅支持 全 复用。

  • 速度-选择速度（因型号而异）。 （仅限 Cisco Secure Firewall 3100/4200 ）选择 检测 SFP 以检测已安装的 SFP 模块的速度并使用适当的速度。复用始终为全复用，并且始终启用自动协商。如果您稍后将网络模块更改为其他型号，并希望速度自动更新，则此选项非常有用。

  • 自动协商-设置接口以协商速度、链路状态和流量控制。

  • 前向纠错模式-（仅限 Cisco Secure Firewall 3100/4200 ）对于 25 Gbps 及更高的接口，请启用前向纠错 (FEC)。对于 EtherChannel 成员接口，必须先配置 FEC，然后才能将其添加到 EtherChannel。使用自动 (Auto) 时选择的设置取决于收发器类型，以及接口是固定接口（内置）还是在网络模块上。

    表 1. 用于自动设置的默认 FEC

    收发器类型

    固定端口默认 FEC（以太网 1/9 至 1/16）

    网络模块默认 FEC

    25G-SR

    Clause 74 FC-FEC

    Clause 108 RS-FEC

    25G-LR

    Clause 74 FC-FEC

    Clause 108 RS-FEC

    10/25G-CSR

    Clause 74 FC-FEC

    Clause 74 FC-FEC

    25G-AOCxM

    Clause 74 FC-FEC

    Clause 74 FC-FEC

    25G-CU2.5/3M

    自动协商

    自动协商

    25G-CU4/5M

    自动协商

    自动协商

    25/50/100G

    Clause 91 RS-FEC

    Clause 91 RS-FEC

步骤 6

(可选) （Firepower 1100/2100、 Cisco Secure Firewall 3100/4200） 通过点击 硬件配置 (Hardware Configuration) > 网络连接 (Network Connectivity)启用链路层发现协议 (LLDP)。

  • 启用 LLDP 接收-启用防火墙以从其对等体接收 LLDP 数据包。

  • 启用 LLDP 传输-启用防火墙以将 LLDP 数据包发送到其对等体。

步骤 7

(可选) (Cisco Secure Firewall 3100/4200）通过点击 硬件配置 (Hardware Configuration) > 网络连接 (Network Connectivity)，然后选中流量控制发送 (Flow Control Send)来为流量控制启用暂停 (XOFF) 帧。

流量控制通过允许拥塞节点在另一端暂停链路操作，从而让连接的以太网端口能够在拥塞期间控制流量速率。如果威胁防御端口遇到拥塞（内部交换机上的排队资源耗尽）并且无法接收更多流量，则它会通过发送暂停帧来通知另一个端口停止发送，直到状况恢复正常为止。在收到暂停帧后，发送设备会停止发送任何数据包，从而防止在拥塞期间丢失任何数据包。

注



威胁防御 支持传输暂停帧，以便远程对等体可以对流量进行速率控制。

但是，不支持接收暂停帧。

内部交换机有一个包含 8000 个缓冲区的全局池，而每个缓冲区都有 250 个字节，并且交换机会为每个端口动态分配缓冲区。当缓冲区使用量超过全局高水位标记（2 MB [8000 个缓冲区]）时，会在每个启用了流量控制的接口上发送暂停帧；当特定接口的缓冲区超过端口高水位标记（0.3125 MB [1250 个缓冲区]）时，会从该接口发送暂停帧。在发送暂停后，如果缓冲区使用率降低至低水位标记之下（全局 1.25 MB [5000 个缓冲区]；每个端口 0.25 MB [1000 buffers]），则可发送 XON 帧。链接伙伴可在收到 XON 帧之后恢复流量。

系统仅支持 802.3x 中定义的流量控制帧。系统不支持基于优先级的流量控制。

步骤 8

在模式下拉列表中，选择以下选项之一：

  • 无 - 为常规防火墙接口和内联集选择此设置。该模式将基于后续配置自动更改为路由、交换或内联。

  • 被动 - 为被动仅限 IPS 接口选择此设置。

  • Erspan - 为 ERSPAN 被动仅限 IPS 接口选择此设置。

步骤 9

在 优先级 字段中，输入一个介于 0 和 65535 之间的数字。

此值在策略型路由配置中使用。优先级用于确定如何跨多个出口接口分配流量。

步骤 10

点击确定 (OK)。

步骤 11

点击保存 (Save)。

此时，您可以转至部署 > 部署并将策略部署到所分配的设备。在部署更改之后，更改才生效。

步骤 12

继续配置接口。

配置 EtherChannel 接口

本节介绍如何配置 EtherChannel 接口。


注

对于 Firepower 4100/9300，可在 FXOS 中配置 EtherChannel。有关详细信息，请参阅添加 EtherChannel（端口通道）。

关于 EtherChannels

本节介绍 EtherChannel 。

关于 EtherChannel

802.3ad EtherChannel 是逻辑接口（称为端口通道接口），该接口由一组单独的以太网链路（通道组）组成，以便可以提高单个网络的带宽。配置接口相关功能时，可以像使用物理接口一样来使用端口通道接口。

最多可以配置 48 个 Etherchannel，具体取决于型号支持的接口数量。

通道组接口

各信道组最多可以有 8 个活动接口，但 ISA 3000 除外，支持 16 个活动接口。对于仅支持 8 个主用接口的交换机，您最多可以将 16 个接口分配给一个通道组：但仅有 8 个接口可用作主用接口，其余接口在出现接口故障的情况下用作备用链路。

通道组中的所有接口都必须属于同一类型且具有相同速度。添加到通道组的第一个接口确定正确的类型和速度。

EtherChannel 汇聚通道中所有可用活动接口上的流量。系统根据源或目标 MAC 地址、IP 地址、TCP 端口号、UDP 端口号和 VLAN 编号使用专有散列算法来选择接口。

连接到其他设备上的 EtherChannel

威胁防御EtherChannel 连接到的设备还必须支持 802.3ad EtherChannel；例如，可以连接到 Catalyst 6500 交换机或 Cisco Nexus 7000。

如果交换机属于虚拟交换系统 (VSS) 或虚拟端口通道 (vPC) 的一部分，则可以将同一 EtherChannel 内的 威胁防御接口连接到 VSS/vPC 中的单独交换机。交换机接口是同一个 EtherChannel 端口通道接口的成员，因为两台单独的交换机的行为就像一台交换机一样。

图 1. 连接至 VSS/vPC

注

如果 威胁防御 设备处于透明防火墙模式下，并且将 威胁防御 设备置于两组 VSS/vPC 交换机之间，请确保在使用 EtherChannel 连接到 威胁防御 设备的所有交换机端口上禁用单向链路检测 (UDLD)。如果启用 UDLD，则交换机端口可能会接收来自另一个 VSS/vPC 对中的两台交换机的 UDLD 数据包。接收交换机会将接收接口置于关闭状态，原因是“UDLD 邻居不匹配”。

如果您在主用/备用故障转移部署中使用 威胁防御 设备，则需要在 VSS/vPC 中的交换机上创建单独的 EtherChannel，为每个 威胁防御 设备创建一个。在每个 威胁防御 设备上，单个 EtherChannel 连接至两台交换机。即使您可以将所有的交换机接口分组到连接两个 威胁防御 设备的一个 EtherChannel 中（在这种情况下，将不会建立 EtherChannel，因为 威胁防御 系统 ID 是单独的），但单个 EtherChannel 并不可取，因为您不希望将流量发送到备用 威胁防御 设备。

图 2. 主用/备用故障转移和 VSS/vPC
链路聚合控制协议

链路聚合控制协议 (LACP) 将在两个网络设备之间交换链路汇聚控制协议数据单元 (LACPDU)，进而汇聚接口。

您可以将 EtherChannel 中的每个物理接口配置为：

  • Active - 发送和接收 LACP 更新。主用 EtherChannel 可以与主用或备用 EtherChannel 建立连接。除非您需要最大限度地减少 LACP 流量，否则应使用主用模式。

  • 被动 - 接收 LACP 更新。备用 EtherChannel 只能与主用 EtherChannel 建立连接。在硬件型号上不受支持。

  • 开启 - EtherChannel 始终开启，并且不使用 LACP。“开启”的 EtherChannel 只能与另一个“开启”的 EtherChannel 建立连接。

LACP 将协调自动添加和删除指向 EtherChannel 的链接，而无需用户干预。LACP 还会处理配置错误，并检查成员接口的两端是否连接到正确的通道组。如果接口发生故障且未检查连接和配置，“开启”模式将不能使用通道组中的备用接口。

负载均衡

威胁防御 设备通过对数据包的源 IP 地址和目标 IP 地址进行散列处理来将数据包分发给 EtherChannel 中的接口（此条件可配置）。在模数运算中，将得到的散列值除以主用链路数，得到的余数确定哪个接口拥有流量。hash_value mod active_links 结果为 0 的所有数据包都发往 EtherChannel 中的第一个接口，结果为 1 的发往第二个接口，结果为 2 的数据包发往第三个接口，依此类推。例如，如果您有 15 个主用链路，则模数运算的值为 0 到 14。如果有 6 个主用链路，则值为 0 到 5，依此类推。

如果主用接口发生故障且未由备用接口替代，则流量会在剩余的链路之间重新均衡。该故障会在第 2 层的生成树和第 3 层的路由表中被屏蔽，因此故障转移对其他网络设备是透明的。

EtherChannel MAC 地址

属于通道组一部分的所有接口都共享同一 MAC 地址。此功能使 EtherChannel 对网络应用和用户透明，因为他们只看到一个逻辑连接；而不知道各个链路。

Firepower 和 Cisco Secure Firewall 硬件

端口通道接口使用内部接口 Internal-Data 0/1 的 MAC 地址。或者，您可以为端口通道接口手动配置 MAC 地址。机箱上的所有 EtherChannel 接口都使用相同的 MAC 地址，因此请注意，例如，如果使用 SNMP 轮询，则多个接口将具有相同的 MAC 地址。


注

成员接口仅在重新启动后使用内部数据 0/1 MAC 地址。在重新启动之前，成员接口使用自己的 MAC 地址。如果在重新启动后添加新的成员接口，则必须再次重新启动以更新其 MAC 地址。

EtherChannel 的准则

桥接组

在路由模式下，不支持将 管理中心-定义的 EtherChannel 接口作为桥接组成员。 Firepower 4100/9300 上的 Etherchannel 可以是网桥组成员。

高可用性

  • 如果要将 EtherChannel 接口用作 高可用性 链路，则必须在 高可用性 对中的两台设备上预配置要使用的接口；不能在主设备上配置该接口并期望它会复制到辅助设备，因为复制需要 高可用性链路本身。

  • 如果要将 EtherChannel 接口用于状态链路，则无需特殊配置；可以照常从主设备复制配置。Firepower 4100/9300 机箱 的所有接口（包括 EtherChannel）均需在两台设备上进行预配置。

  • 可以使用 monitor-interface 命令监控 EtherChannel 余接口 以实现高可用性。如果主用成员接口故障转移到备用接口，则此活动不会在监控设备级高可用性时导致 EtherChannel 接口出现故障。仅在所有物理接口都出现故障的情况下，EtherChannel 接口或 EtherChannel 接口才会出现故障（对于 EtherChannel 接口，可配置允许出现故障的成员接口数量）。

  • 如果将 EtherChannel 接口用于高可用性或状态链路，然后防止无序数据包，则仅会使用 EtherChannel 中的一个接口。如果该接口发生故障，则会使用 EtherChannel 中的下一个接口。您不能在 EtherChannel 配置用作高可用性链路时对其进行修改。要修改配置，您需要暂时禁用高可用性，以防止在此期间发生高可用性。

型号支持

  • 无法在 管理中心 中添加用于 Firepower 4100/9300 或 threat defense virtual的 EtherChannel。Firepower 4100/9300 支持 EtherChannel，但必须在机箱上的 FXOS 中执行 EtherChannel 的所有硬件配置。

  • 无法在 Etherchannel 中使用 Firepower 1010 交换机端口或 VLAN 接口。

《通用 EtherChannel 准则》

  • 最多可以配置 48 个 Etherchannel，具体取决于型号可用的接口数量。

  • 各信道组最多可以有 8 个活动接口，但 ISA 3000 除外，支持 16 个活动接口。对于仅支持 8 个主用接口的交换机，您最多可以将 16 个接口分配给一个通道组：但仅有 8 个接口可用作主用接口，其余接口在出现接口故障的情况下用作备用链路。

  • 通道组中的所有接口都必须具有相同的介质类型和速度能力。介质类型可以是 RJ-45 或 SFP；可以混合使用不同类型（铜缆和光纤）的 SFP。不能通过在较大容量的接口上将速度设置为较低来混合接口容量（例如 1GB 和 10GB 接口），但 Cisco Secure Firewall 3100/4200除外，它支持不同的接口容量，只要速度设置为检测 SFP；在此情况下会使用较低的常见速度。

  • 威胁防御EtherChannel 连接到的设备还必须支持 802.3ad EtherChannel。

  • 威胁防御 设备不支持带有 VLAN 标记的 LACPDU。如果使用 Cisco IOS vlan dot1Q tag native 命令在相邻交换机上启用本地 VLAN 标记，则 威胁防御 设备将会丢弃已标记的 LACPDU。请务必禁用相邻交换机上的本地 VLAN 标记。

  • LACP 值取决于型号。设置速率（正常或快速）时，设备会向连接的交换机请求该速率。作为回报，设备将按照连接的交换机请求的速率进行发送。我们建议您在两端设置相同的速率。

    • Firepower 4100/9300- LACP 速率在 FXOS 中默认设置为“快速”，但您可以将其配置为“正常”（也称为“慢速”）。

    • 安全防火墙3100/4200- 默认情况下，LACP 速率设置为正常（慢速），但您可以在设备上将其配置为快速。

    • 所有型号-LACP 速率设置为正常（慢），并且不可配置，这意味着设备将始终从连接的交换机请求慢速速率。我们建议将交换机上的速率设置为慢速，以便两端以相同的速率发送 LACP 消息。

  • 在低于 15.1(1)S2 的 Cisco IOS 软件版本中， 威胁防御 不支持将 EtherChannel 连接到交换机堆叠。在默认交换机设置下，如果跨堆叠连接 威胁防御 EtherChannel，则当主要交换机关闭时，连接到其余交换机的 EtherChannel 不会正常工作。要提高兼容性，请将 stack-mac persistent timer 命令设置为足够大的值，以将重载时间计算在内；例如，可将其设置为 8 分钟，或设置为 0 以表示无穷大。或者，您可以升级到更加稳定的交换机软件版本，例如 15.1(1)S2。

  • 所有 威胁防御 配置均引用 EtherChannel 接口，而不是成员物理接口。

配置 EtherChannel

本节介绍如何创建 EtherChannel 端口通道接口，如何向 EtherChannel 分配接口，以及如何自定义 EtherChannel。

准则

  • 最多可以配置 48 个 Etherchannel，具体取决于型号具有的接口数量。

  • 各信道组最多可以有 8 个活动接口，但 ISA 3000 除外，支持 16 个活动接口。对于仅支持 8 个主用接口的交换机，您最多可以将 16 个接口分配给一个通道组：但仅有 8 个接口可用作主用接口，其余接口在出现接口故障的情况下用作备用链路。

  • 通道组中的所有接口都必须具有相同的介质类型和速度能力。介质类型可以是 RJ-45 或 SFP；可以混合使用不同类型（铜缆和光纤）的 SFP。不能通过在较大容量的接口上将速度设置为较低来混合接口容量（例如 1GB 和 10GB 接口），但 Cisco Secure Firewall 3100/4200除外，它支持不同的接口容量，只要速度设置为检测 SFP；在此情况下会使用较低的常见速度。


注

对于 Firepower 4100/9300，可在 FXOS 中配置 EtherChannel。有关详细信息，请参阅添加 EtherChannel（端口通道）。

开始之前

  • 如果已为物理接口配置了名称，则不能将该物理接口添加到通道组。您必须先删除该名称。


    注

    如果使用的是配置中已有的物理接口，则删除名称将会清除引用该接口的任何配置。

过程

步骤 1

依次选择设备 (Devices) > 设备管理 (Device Management)，并点击 威胁防御 设备的 编辑（编辑图标）。系统默认选择接口 (Interfaces) 页面。

步骤 2

根据启用物理接口并配置以太网参数启用成员接口。

步骤 3

点击添加接口 (Add Interfaces) > 以太通道接口 (Ether Channel Interface)。

步骤 4

在 常规 选项卡上，将 以太通道 ID 设置为介于 1 和 48 之间的数字 （1-8 针对于 Firepower 1010）。

图 3. 添加以太网通道接口
添加以太网通道接口

步骤 5

在可用接口 (Available Interfaces)区域中，点击某个接口对，然后点击添加 (Add)，以将其移动至选定的接口 (Selected Interfaces) 区域。对要使其成为成员的所有接口重复此步骤。

确保所有接口的类型和速度相同。

图 4. 可用接口
可用接口

步骤 6

(可选) 点击高级 (Advanced) 选项卡可自定义 EtherChannel。在信息子选项卡上设置下列参数：

图 5. 高级
高级

  • （仅限 ISA 3000） 负载均衡-选择在组通道接口之间对数据包进行负载均衡所用的条件。默认情况下，威胁防御 根据数据包的源 IP 地址和目标 IP 地址来均衡接口上的数据包负载。如果要更改分类数据包所依据的属性，请选择另一组条件。例如，如果流量严重偏向于相同的源 IP 地址和目标 IP 地址，则分配给 EtherChannel 中的接口的流量将失去平衡。更改为其他算法可使流量分布更均匀。有关负载均衡的详细信息，请参阅负载均衡。

  • LACP 模式 - 选择“主动”、“被动”或“启用”。我们建议使用 Active 模式（默认）。被动模式仅适用于 ISA 3000。

  • （仅限 Secure Firewall3100/4200 ） LACP 速率— 选择“默认”、“正常”或“快速”。默认值为“正常”（也称为“慢速”）。设置通道组中物理接口的 LACP 数据单元接收速率。我们建议您在两端设置相同的速率。

  • （仅限 ISA 3000） 主用物理接口: 范围-从左侧的下拉列表中，选择 EtherChannel 要作为主用接口所需的最小主用接口数量（1 到 16）。默认值为 1。从右侧的下拉列表中，选择 EtherChannel 中允许的最大主用接口数量（1 到 16）。默认值为 16。如果交换机不支持 16 个主用接口，请务必将此命令设置为 8 或更小的值。

  • 主用 Mac 地址 - 如果需要，请设置手动 MAC 地址。mac_address 的格式为 H.H.H，其中 H 是 16 位十六进制数字。例如， MAC 地址 00-0C-F1-42-4C-DE 以 000C.F142.4CDE 的形式输入。

步骤 7

点击硬件配置 (Hardware Configuration) 选项卡，并为所有成员接口设置复用和速度。

步骤 8

点击 OK。

步骤 9

点击保存 (Save)。

此时，您可以转至部署 > 部署并将策略部署到所分配的设备。在部署更改之后，更改才生效。

步骤 10

(可选) 添加 VLAN 子接口请参阅添加子接口。

步骤 11

配置路由或透明模式接口参数。请参阅配置路由模式接口或配置网桥组接口。

与 管理中心同步接口更改

在设备上进行的接口配置更改可能导致 管理中心 和设备不同步。管理中心 可以通过以下方法之一检测到接口更改：

  • 设备发送的事件

  • 部署时同步 管理中心

    当 管理中心 尝试部署时检测到接口更改，部署将失败。必须先接受接口更改。

  • 手动同步

在 管理中心 外部执行的两种类型的接口更改需要同步：

  • 添加或删除物理接口-添加新接口或删除未使用接口对 威胁防御 配置的影响最小。但是，删除安全策略中使用的接口会影响配置。可以直接在 威胁防御 配置中的很多位置引用接口，包括访问规则、NAT、SSL、身份规则、VPN、DHCP 服务器等。删除接口将删除与该接口相关的任何配置。引用安全区域的策略不受影响。还可以编辑已分配的 EtherChannel 的成员关系，而不影响逻辑设备或要求在 管理中心上进行同步。

    当 管理中心 检测到更改时， “接口” 页面会在每个接口左侧显示状态（已删除、已更改或已添加）。

  • 管理中心 访问接口更改-如果使用 命令配置用于管理管理中心 FMC 的数据接口，则必须在管理中心 FMC 中手动进行匹配的配置更改，然后确认更改。configure network management-data-interface 这些接口更改无法自动进行。

本程序介绍在需要时如何手动同步设备以及如何确认检测到的更改。如果设备更改为临时性的，则不应在 管理中心 中保存更改；而应等待设备稳定后重新同步。

开始之前

  • 用户角色：

    • 管理员

    • 访问管理员

    • 网络管理员

过程

步骤 1

依次选择设备 (Devices) > 设备管理 (Device Management)，并点击 威胁防御 设备的 编辑（编辑图标）。系统默认选择接口 (Interfaces) 页面。

步骤 2

如果需要，请点击 接口左上方的 同步设备 。

步骤 3

检测到更改后，请参阅以下步骤。

添加或删除物理接口

  1. 您可以在 接口 上看到红色横幅，表明接口配置已发生更改。点击点击了解详情链接以查看接口更改。

  2. 点击验证更改 (Validate Changes) 以确保策略在接口更改后仍有效。

    如出现任何错误，则需要更改配置并重新运行验证。

  3. 点击保存 (Save)。

    此时，您可以转至部署 > 部署并将策略部署到所分配的设备。

FMC 访问接口更改

  1. 您将在 “设备” 页面的右上角看到一个黄色横幅，指示 管理中心 访问配置已更改。点击 查看详情 链接以查看接口更改。

    系统将打开 FMC 访问 - 配置详细信息 对话框。

  2. 记下所有突出显示的配置，尤其是粉红色突出显示的配置。您需要通过在 管理中心上手动配置来匹配 威胁防御 上的任何值。

    例如，下面的粉红色突出显示 威胁防御 上存在但尚不存在于 管理中心的配置。

    以下示例显示在 管理中心中配置接口后的此页面；接口设置匹配，并且已删除粉红色突出显示。

  3. 点击 确认。

    我们建议您在完成 管理中心 配置并准备部署之前，不要点击 确认 。点击 确认 将删除部署阻止。下次部署时，管理中心 配置将覆盖 威胁防御 上任何剩余的冲突设置。在您重新部署之前，您有责任在 管理中心 中手动修复配置。

  4. 此时，您可以转至部署 > 部署并将策略部署到所分配的设备。

管理 Cisco Secure Firewall 3100/4200的网络模块

如果在首次打开设备之前安装网络模块，则无需执行任何操作；网络模块已启用并可供使用。

要查看设备的物理接口详细信息并管理网络模块，请打开机箱操作 (Chassis Operations) 页面。从 设备 > 设备管理，点击机箱 列中的 管理 。对于集群或高可用性，此选项仅适用于控制节点/主用设备。系统将打开设备 机箱操作 页面。

图 6. 机箱操作
机箱操作

点击 刷新 以刷新接口状态。如果您在需要检测的设备上进行了硬件更改，请点击 同步模块。

如果您需要在初始启动后更改网络模块安装，请参阅以下程序。

配置分支端口

您可以为每个 40GB 或更高的接口配置 10GB 分支端口。此程序介绍如何断开和重新加入端口。分支端口可以像任何其他物理以太网端口一样使用，包括添加到 EtherChannel。

更改会立即生效；您不需要部署到设备。在中断或重新加入后，您无法回滚到之前的接口状态。

开始之前

  • 您必须使用受支持的分支电缆。有关详细信息，请参阅硬件安装指南。

  • 在中断或重新加入之前，接口不能用于以下对象：

    • 故障切换链路

    • 集群控制链路

    • 拥有一个子接口

    • EtherChannel 成员

    • BVI 成员

    • 管理器访问接口

  • 中断或重新加入直接用于安全策略中的接口可能会影响配置；但是，操作不会被阻止。

过程

步骤 1

从 设备 > 设备管理，点击机箱 列中的 管理 。对于集群或高可用性，此选项仅适用于控制节点/主用设备；网络模块的更改会被复制到所有的节点。

图 7. 管理机箱
管理机箱

系统将打开设备的 机箱操作 页面 （在多实例模式下，此页面称为 机箱管理器）。此页面会显示设备的物理接口详细信息。

步骤 2

从 40GB 或更高的接口分支出 10GB 端口。

  1. 点击接口右侧的 中断（中断图标）。

    在确认对话框中点击是 (Yes)。如果接口正在使用，您将看到一条错误消息。您必须先解决任何使用案例，然后才能重试分支。

    例如，要拆分出 Ethernet2/1 40GB 接口，生成的子接口将被标识为 Ethernet2/1/1、Ethernet2/1/2、Ethernet2/1/3 和 Ethernet2/1/4。

    在接口图形上，断开的端口具有以下外观：

    图 8. 分支端口
    分支端口

  2. 点击屏幕顶部消息中的链接，转至接口 (Interfaces) 页面以保存接口更改。

    图 9. 转到接口页面
    转到接口页面

  3. 在接口 (Interfaces) 页面顶部，点击点击了解更多信息 (Click to know more)。系统将打开接口更改 (Interface Changes) 对话框。

    图 10. 查看接口更改
    查看接口更改
    图 11. 接口更改
    接口更改

  4. 点击验证更改 (Validate Changes) 以确保策略在接口更改后仍有效。

    如出现任何错误，则需要更改配置并重新运行验证。

    但是，删除安全策略中使用的接口会对配置造成影响。可以直接在配置中的很多位置引用接口，包括访问规则、NAT、SSL、身份规则、VPN、DHCP 服务器等。删除接口将删除与该接口相关的任何配置。引用安全区域的策略不受影响。

  5. 点击关闭 (Close) 返回接口 (Interfaces) 页面。

  6. 点击保存 (Save)，以便将接口更改保存到防火墙。

  7. 如果您必须更改任何配置，请转至部署 (Deploy) > 部署 (Deployment) 并部署策略。

    您无需部署即可保存分支端口更改。

步骤 3

重新加入分支端口。

您必须重新加入该接口的所有子端口。

  1. 点击接口右侧的 加入（加入图标）。

    在确认对话框中点击是 (Yes)。如果有任何子端口正在使用，您将看到一条错误消息。您必须先解决任何使用案例，然后才能重试重新加入。

  2. 点击屏幕顶部消息中的链接，转至接口 (Interfaces) 页面以保存接口更改。

    图 12. 转到接口页面
    转到接口页面

  3. 在接口 (Interfaces) 页面顶部，点击点击了解更多信息 (Click to know more)。系统将打开接口更改 (Interface Changes) 对话框。

    图 13. 查看接口更改
    查看接口更改
    图 14. 接口更改
    接口更改

  4. 点击验证更改 (Validate Changes) 以确保策略在接口更改后仍有效。

    如出现任何错误，则需要更改配置并重新运行验证。

    替换安全策略中使用的子接口可能会对配置造成影响。可以直接在配置中的很多位置引用接口，包括访问规则、NAT、SSL、身份规则、VPN、DHCP 服务器等。删除接口将删除与该接口相关的任何配置。引用安全区域的策略不受影响。

  5. 点击关闭 (Close) 返回接口 (Interfaces) 页面。

  6. 点击保存 (Save)，以便将接口更改保存到防火墙。

  7. 如果您必须更改任何配置，请转至部署 (Deploy) > 部署 (Deployment) 并部署策略。

    您无需部署即可保存分支端口更改。

增加网络模块

要在初始启动后将网络模块添加到防火墙，请执行以下步骤。添加新模块需要重新启动。

过程

步骤 1

根据硬件安装指南安装网络模块。

对于集群或高可用性，请在所有节点上安装网络模块。

步骤 2

重新启动防火墙；请参阅关闭或重新启动设备。

对于集群或高可用性，请首先重新启动数据节点/备用设备，然后等待它们重新启动。然后，您可以更改控制节点（请参阅更改控制节点）或主用设备（请参阅在 威胁防御 高可用性对中切换主用对等体），并重新启动之前的控制节点/主用设备。

步骤 3

从 设备 > 设备管理，点击机箱 列中的 管理 。对于集群或高可用性，此选项仅适用于控制节点/主用设备；网络模块的更改会被复制到所有的节点。

图 15. 管理机箱
管理机箱

系统将打开设备 机箱操作 页面。此页面会显示设备的物理接口详细信息。

步骤 4

点击同步模块 (Sync Modules) ，使用新的网络模块详细信息更新页面。

步骤 5

在接口图形上，点击滑块 （滑块已禁用） 以启用网络模块。

图 16. 启用网络模块
启用网络模块

步骤 6

系统将提示您确认是否要开启网络模块。点击 Yes。

图 17. 确认启用
确认启用

步骤 7

您会在屏幕顶部看到一条消息；点击链接可转至接口 (Interfaces) 页面以保存接口更改。

图 18. 转到接口页面
转到接口页面

步骤 8

(可选) 在接口 (Interfaces) 页面顶部，您会看到接口配置已更改的消息。您可以点击点击了解更多 (Click to know more) 打开接口更改 (Interface Changes) 对话框以查看更改。

图 19. 查看接口更改
查看接口更改
图 20. 接口更改
验证更改

点击关闭 (Close) 返回接口 (Interfaces) 页面。（由于您要添加新模块，因此不应有任何配置影响，所以您无需点击验证更改 (Validate Changes)。）

步骤 9

点击保存 (Save)，以便将接口更改保存到防火墙。

热插拔网络模块

您可以将网络模块热插拔为相同类型的新模块，而无需重新启动。但是，您必须关闭当前模块才能安全地将其删除。此程序介绍如何关闭旧模块、安装新模块以及如何启用它。

对于群集或高可用性，您只能在控制节点/主用设备上执行机箱操作。如果集群控制链路/故障转移链路在模块上，则不能禁用该模块。

开始之前

过程

步骤 1

对于集群或高可用性，请执行以下步骤。

  • 集群 (Clustering) - 确保要执行热插拔的设备是数据节点 （请参阅更改控制节点）；然后中断节点，使其不再位于集群中。请参阅中断节点。

    在执行热插拔后，您需要将节点添加回集群。或者，您可以在控制节点上执行所有操作，然后网络模块更改将同步到所有数据节点。但在热插拔期间，您将无法在所有节点上使用这些接口。

  • 高可用性 (High Availability) - 要在禁用网络模块时避免故障切换，请执行以下操作：

步骤 2

从 设备 > 设备管理，点击机箱 列中的 管理 。对于集群或高可用性，此选项仅适用于控制节点/主用设备；网络模块的更改会被复制到所有的节点。

图 21. 管理机箱
管理机箱

系统将打开设备 机箱操作 页面。此页面会显示设备的物理接口详细信息。

步骤 3

在接口图形上，点击滑块 （滑块已启用） 以禁用网络模块。

图 22. 禁用网络模块
禁用网络模块

不要在接口 (Interfaces) 页面上保存任何更改。由于您要更换网络模块，因此您不会希望中断任何现有配置。

步骤 4

系统将提示您确认是否要关闭网络模块。点击 Yes。

图 23. 确认禁用
确认禁用

步骤 5

在设备上，根据硬件安装指南，取下旧的网络模块并更换为新的网络模块。

步骤 6

在 管理中心 中，通过点击滑块 （滑块已禁用） 来启用新模块。

图 24. 启用网络模块
启用网络模块

步骤 7

系统将提示您确认是否要开启网络模块。点击 Yes。

图 25. 确认启用
确认启用

步骤 8

对于集群或高可用性，请执行以下步骤。

将网络模块更换为其他类型

如果您更换了其他类型的网络模块，则需要重新启动。如果新模块的接口少于旧模块，则必须手动删除与不再存在的接口相关的任何配置。

对于群集或高可用性，您只能在控制节点/主用设备上执行机箱操作。

开始之前

对于高可用性，如果故障切换链路在模块上，则不能禁用该网络模块。您必须中断高可用性（请参阅中断高可用性对），这意味着您会在重新启动主用设备时遇到停机。设备完成重新启动后，您可以重新设置高可用性。

过程

步骤 1

对于集群或高可用性，请执行以下步骤。

  • 群集 - 为避免停机，您可以一次中断每个节点，使其在执行网络模块更换时不再位于集群中。请参阅中断节点。

    执行替换后，您需要将节点添加回集群。

  • 高可用性 - 要在更换网络模块时避免故障转移，请对网络模块上的接口禁用接口监控。请参阅配置备用 IP 地址和接口监控。

步骤 2

从 设备 > 设备管理，点击机箱 列中的 管理 。对于集群或高可用性，此选项仅适用于控制节点/主用设备；网络模块的更改会被复制到所有的节点。

图 26. 管理机箱
管理机箱

系统将打开设备 机箱操作 页面。此页面会显示设备的物理接口详细信息。

步骤 3

在接口图形上，点击滑块 （滑块已启用） 以禁用网络模块。

图 27. 禁用网络模块
禁用网络模块

不要在接口 (Interfaces) 页面上保存任何更改。由于您要更换网络模块，因此您不会希望中断任何现有配置。

步骤 4

系统将提示您确认是否要关闭网络模块。点击 Yes。

图 28. 确认禁用
确认禁用

步骤 5

在设备上，根据硬件安装指南，取下旧的网络模块并更换为新的网络模块。

步骤 6

重新启动防火墙；请参阅关闭或重新启动设备。

对于集群或高可用性，请首先重新启动数据节点/备用设备，然后等待它们重新启动。然后，您可以更改控制节点（请参阅更改控制节点）或主用设备（请参阅在 威胁防御 高可用性对中切换主用对等体），并重新启动之前的控制节点/主用设备。

步骤 7

在 管理中心 中，点击同步模块 (Sync Modules) 以便使用新的网络模块详细信息来更新页面。

步骤 8

通过点击滑块启用新模块 （滑块已禁用）。

图 29. 启用网络模块
启用网络模块

步骤 9

系统将提示您确认是否要开启网络模块。点击 Yes。

图 30. 确认启用
确认启用

步骤 10

点击屏幕顶部消息中的链接，转至接口 (Interfaces) 页面以保存接口更改。

图 31. 转到接口页面
转到接口页面

步骤 11

如果网络模块的接口较少：

  1. 在接口 (Interfaces) 页面顶部，点击点击了解更多信息 (Click to know more)。系统将打开接口更改 (Interface Changes) 对话框。

    图 32. 查看接口更改
    查看接口更改
    图 33. 接口更改
    接口更改

  2. 点击验证更改 (Validate Changes) 以确保策略在接口更改后仍有效。

    如出现任何错误，则需要更改配置并重新运行验证。

    删除安全策略中使用的接口会影响配置。可以直接在配置中的很多位置引用接口，包括访问规则、NAT、SSL、身份规则、VPN、DHCP 服务器等。删除接口将删除与该接口相关的任何配置。引用安全区域的策略不受影响。

  3. 点击关闭 (Close) 返回接口 (Interfaces) 页面。

步骤 12

要更改接口速度，请参阅 启用物理接口并配置以太网参数。

默认速度设置为“检测 SFP”，用于检测已安装的 SFP 的正确速度。仅当您手动将速度设置为特定值并且现在需要新的速度时，才需要修复速度。

步骤 13

点击保存 (Save)，以便将接口更改保存到防火墙。

步骤 14

如果您必须更改任何配置，请转至部署 (Deploy) > 部署 (Deployment) 并部署策略。

无需部署即可保存网络模块更改。

步骤 15

对于集群或高可用性，请执行以下步骤。

拆卸网络模块

如果要永久删除网络模块，请执行以下步骤。拆卸网络模块需要重新启动。

对于群集或高可用性，您只能在控制节点/主用设备上执行机箱操作。

开始之前

对于集群或高可用性，请确保集群/故障转移链路不在网络模块上。

过程

步骤 1

从 设备 > 设备管理，点击机箱 列中的 管理 。对于集群或高可用性，此选项仅适用于控制节点/主用设备；网络模块的更改会被复制到所有的节点。

图 34. 管理机箱
管理机箱

系统将打开设备 机箱操作 页面。此页面会显示设备的物理接口详细信息。

步骤 2

在接口图形上，点击滑块 （滑块已启用） 以禁用网络模块。

图 35. 禁用网络模块
禁用网络模块

步骤 3

系统将提示您确认是否要关闭网络模块。点击 Yes。

图 36. 确认禁用
确认禁用

步骤 4

您会在屏幕顶部看到一条消息；点击链接可转至接口 (Interfaces) 页面以保存接口更改。

图 37. 转到接口页面
转到接口页面

步骤 5

在接口 (Interfaces) 页面顶部，您会看到接口配置已更改的消息。

图 38. 查看接口更改
查看接口更改

  1. 点击点击了解更多 (Click to know more) 打开接口更改 (Interface Changes) 对话框以查看更改。

    图 39. 接口更改
    接口更改

  2. 点击验证更改 (Validate Changes) 以确保策略在接口更改后仍有效。

    如出现任何错误，则需要更改配置并重新运行验证。

    删除安全策略中使用的接口会影响配置。可以直接在配置中的很多位置引用接口，包括访问规则、NAT、SSL、身份规则、VPN、DHCP 服务器等。删除接口将删除与该接口相关的任何配置。引用安全区域的策略不受影响。

  3. 点击关闭 (Close) 返回接口 (Interfaces) 页面。

步骤 6

点击保存 (Save)，以便将接口更改保存到防火墙。

步骤 7

如果您必须更改任何配置，请转至部署 (Deploy) > 部署 (Deployment) 并部署策略。

步骤 8

重新启动防火墙；请参阅关闭或重新启动设备。

对于集群或高可用性，请首先重新启动数据节点/备用设备，然后等待它们重新启动。然后，您可以更改控制节点（请参阅更改控制节点）或主用设备（请参阅在 威胁防御 高可用性对中切换主用对等体），并重新启动之前的控制节点/主用设备。

合并管理和诊断接口

威胁防御 7.4 及更高版本支持合并的管理和诊断接口。如果有任何使用诊断接口的配置，则不会自动合并接口，您需要执行以下程序。此程序要求您确认配置更改，在某些情况下，需要手动修复配置。

备份/恢复和 管理中心 配置回滚功能可保存和恢复合并状态（非合并或合并）。例如，如果合并接口，然后恢复之前的非合并配置，则恢复的配置将处于非合并状态。

下表显示了旧诊断接口上的可用配置，以及完成合并的方式。

表 2. 管理中心 合并管理接口支持

旧诊断接口配置

合并行为

在管理接口上受支持？

接口

“管理”接口现在在接口页面上以只读模式显示。

  • IP 地址

需要手动删除。

改为使用当前的管理 IP 地址。

对于高可用性和集群，管理接口不支持备用 IP 地址或 IP 地址池；每台设备有自己的 IP 地址，故障转移期间将保持这些地址。因此，不能使用单个管理 IP 地址与当前主用/控制设备通信。

使用 configure network ipv4 或 configure network ipv6 命令在 CLI 中设置。

  • 名称“诊断”

自动更改为“管理”。

注



任何其他接口都不能命名为“管理”。您必须更改名称才能继续合并。

更改为“管理”。

静态路由

需要手动删除。

不支持。

管理接口具有与数据接口不同的 Linux 路由表。威胁防御 实际上有两个“数据”路由表：一个用于数据接口，另一个用于管理专用接口（过去包括“诊断”接口，但也包括设置为管理专用的任何接口）。根据流量类型， 威胁防御 会检查一个路由表，然后回退到另一个路由表。此路由查找不再包括诊断接口，也不包括管理接口的 Linux 路由表。有关详细信息，请参阅管理流量的路由表。

您可以使用 configure network static-routes 命令在 CLI 中为 Linux 路由表添加静态路由

注



使用 configure network ipv4 或 configure network ipv6 命令设置默认路由。

动态路由

需要手动删除。

不支持。

HTTP 服务器

无更改。

不支持。

此设置在合并后的设备上不再有效，但不会从平台设置中删除。平台设置可用于多台设备，其中有一些可能尚未合并。

ICMP

无更改。

不支持。

此设置在合并后的设备上不再有效，但不会从平台设置中删除。平台设置可用于多台设备，其中有一些可能尚未合并。

系统日志服务器

自动改为管理接口。

是。

系统日志服务器配置已具有从管理接口发送系统日志的选项（从 6.3 开始）。如果您特意为系统日志选择了诊断接口，系统会将其改为使用管理接口。

注



如果系统日志服务器或 SNMP 主机的平台设置按名称指定诊断接口，则必须为合并设备和非合并设备使用单独的平台设置策略。

注



合并的管理接口不支持安全系统日志。

SMTP

无更改。

不支持。

威胁防御 仅检查 SMTP 服务器的数据路由表，因此不能使用管理接口或任何其他仅管理接口。有关详细信息，请参阅管理流量的路由表。

SNMP

自动改为管理接口。

是。

SNMP 主机配置已具有允许在管理接口上使用 SNMP 主机的选项（从 6.3 开始）。如果您特意为 SNMP 选择了诊断接口，系统会将其改为使用管理接口。

注



如果系统日志服务器或 SNMP 主机的平台设置按名称指定诊断接口，则必须为合并设备和非合并设备使用单独的平台设置策略。

RADIUS 服务器

自动改为管理接口。

是。

如果您特意选择了诊断接口，系统会将其改为使用管理接口。

注



如果您指定了路由查找来查找源接口，则 威胁防御 将无法再从管理专用接口发送流量；您必须明确选择“管理”接口作为源接口。不能使用其他管理专用接口。

AD 服务器

自动改为管理接口。

是。

如果您特意选择了诊断接口，系统会将其改为使用管理接口。

注



如果您指定了路由查找来查找源接口，则 威胁防御 将无法再从管理专用接口发送流量；您必须明确选择“管理”接口作为源接口。不能使用其他管理专用接口。

DDNS

需要手动删除。

不支持。

DHCP 服务器

需要手动删除。

不支持。

DNS 服务器

自动改为管理接口。

是。

如果选中同时通过诊断接口启用 DNS 查找复选框，系统会将其改为使用管理接口。不选择任何接口或选中同时通过诊断/管理接口启用 DNS 查找复选框时，路由查找会发生变化：威胁防御 仅使用数据路由表，不会回退到使用管理专用路由表。因此，除管理接口外，不能对 DNS 使用管理专用接口。

注



管理接口还具有仅用于其管理流量的单独 DNS 查找设置。使用 configure network dns 命令在 CLI 中设置。

FlexConfig

需要手动删除。

不支持。

开始之前

  • 要查看设备的当前模式，请在 威胁防御 CLI 上输入 show management-interface convergence 命令。以下输出显示管理接口已合并：


> show management-interface convergence
management-interface convergence
>

    以下输出显示管理接口未合并：


> show management-interface convergence
no management-interface convergence
>

  • 对于高可用性对和集群，请在主用/控制设备中执行此任务。合并的配置将自动复制到备用/数据设备。

过程

步骤 1

选择 设备 > 设备管理，然后点击 威胁防御的 编辑（编辑图标）。系统默认选择接口 (Interfaces) 页面。。

步骤 2

编辑诊断接口，并删除 IP 地址。

在删除诊断 IP 地址之前，您无法完成合并。

步骤 3

点击所需管理接口操作区域中的管理接口合并。

管理接口合并 (Management Interface Merge) 对话框显示配置中所有使用诊断接口的情况。任何需要您手动删除或更改配置的情况将显示警告图标。在您的设备上不再有效的平台设置标有警告图标，需要您确认。

步骤 4

如果需要手动删除或更改任何列出的配置，请执行以下操作。

  1. 点击取消以关闭管理接口合并对话框。

  2. 导航至功能区域。然后，您可以删除项目，或者改为选择数据接口。

  3. 重新打开管理接口合并对话框。

    此时不应再显示任何警告。

步骤 5

对于每个配置警告，请点击您是否确认更改？列中的框，然后点击继续。

合并配置后，您会看到成功横幅：

步骤 6

部署新的合并配置。

小心



部署合并的配置后，可以从 管理中心中取消合并接口； 但是，诊断接口必须手动重新配置。请参阅取消合并管理接口。此外，如果恢复未合并配置，或回退到未合并配置，设备将恢复为该未合并配置。

合并后，管理接口显示在接口页面上，但它是只读状态。

步骤 7

合并后，如果有任何与诊断接口通信的外部服务，您需要将其配置更改为使用管理接口 IP 地址。

例如：

  • SNMP 客户端

  • RADIUS 服务器 - RADIUS 服务器通常会验证传入流量的 IP 地址，因此您需要将该 IP 地址更改为管理地址。此外，对于高可用性对，您需要允许可同时使用主管理 IP 地址和辅助管理 IP 地址；诊断接口用于支持与主用设备一起使用的单个“浮动” IP地址，但管理接口不支持该功能。

取消合并管理接口

威胁防御 7.4 及更高版本支持合并的管理和诊断接口。如果您需要取消合并您的接口，请执行此程序。建议您在将网络迁移到合并模式部署时暂时使用未合并模式。可能并非所有未来版本都支持单独的管理接口和诊断接口。

取消合并接口不会恢复原始诊断配置（如果您是先升级然后再合并接口）。您需要手动重新配置诊断接口。此外，管理接口现在命名为“management”；不能将其重命名为“diagnostic”。

或者，如果您使用备份功能保存旧的未合并配置，则可以恢复该配置，或者您可以使用或者 管理中心 配置回滚功能，设备将处于未合并状态，诊断配置保持不变。

开始之前

  • 要查看设备的当前模式，请在 威胁防御 CLI 上输入 show management-interface convergence 命令。以下输出显示管理接口已合并：


> show management-interface convergence
management-interface convergence
>

    以下输出显示管理接口未合并：


> show management-interface convergence
no management-interface convergence
>

  • 对于高可用性对和集群，请在主用/控制设备中执行此任务。合并的配置将自动复制到备用/数据设备。

过程

步骤 1

选择 设备 > 设备管理，然后点击 威胁防御的 编辑（编辑图标）。系统默认选择接口 (Interfaces) 页面。。

步骤 2

对于管理接口，请点击 取消合并管理接口 (Unmerge Management Interface)。

图 40. 管理接口选择
管理接口选择

步骤 3

点击是 (Yes) 确认要取消合并接口。

图 41. 取消合并确认
取消合并确认

步骤 4

部署新的未合并配置。

注



如果恢复合并配置，或回退到合并配置，设备将恢复为该合并配置。

合并后，管理接口将显示在 接口 页面上，并且不再在该页面上配置。

接口历史

功能

最低 管理中心

最低 威胁防御

详情

环回和管理类型接口组对象

任意

7.4

现在，您可以创建仅包含管理专用接口或仅包含环回接口的接口组对象。然后，您可以将这些组用于管理功能，例如 DNS 服务器、HTTP 访问或 SSH。支持环回接口的任何功能都支持环回组。请注意，DNS 不支持管理接口。

新增/修改的屏幕： 对象 > 对象管理 > 接口 > 添加 > 接口组

合并的管理接口和诊断接口

任意

7.4

对于使用 7.4 及更高版本的新设备，您不能使用旧诊断接口。仅合并的管理接口可用。如果已升级到 7.4 或更高版本，并且没有为诊断接口进行任何配置，则接口将自动合并。

如果已升级到 7.4 或更高版本，并且已为诊断接口进行了配置，则可以选择手动合并接口，也可以继续使用单独的诊断接口。请注意，在更高版本中将删除对诊断接口的支持，因此您应计划尽快合并接口。

合并模式还会将 AAA 流量的行为更改为默认使用数据路由表。现在，只有在配置中指定管理专用接口（包括管理接口）时，才可以使用管理专用路由表。

新增/修改的屏幕： 设备 > 设备管理 > 接口

新增/修改的命令：show management-interface convergence

Cisco Secure Firewall 3100 固定端口上的默认前向纠错 (FEC) 从第 74 条 FC-FEC 更改为第 108 条 RS-FEC，适用于 25 GB+ SR、CSR 和 LR 收发器

任意

7.2.4/7.3

当您在 Cisco Secure Firewall 3100 固定端口上将 FEC 设置为自动时，对于 25 GB+ SR、CSR 和 LR 收发器，默认类型现在设置为 Clause 108 RS-FEC，而不是 Clause 74 FC-FEC。

支持的平台：Cisco Secure Firewall 3100

对 Firepower 2100，Cisco Secure Firewall 3100 的 LLDP 支持

任意

7.2

您可以为 Firepower 2100 和 Cisco Secure Firewall 3100 接口启用链路层发现协议 (LLDP)。

新增/修改的屏幕：

设备 (Devices) > 设备管理 (Device Management) > 接口 (Interfaces) > 硬件配置 (Hardware Configuration) > 网络连接 (Network Connectivity)

新增/修改的命令：show lldp status, show lldp neighbors, show lldp statistics

支持的平台：Firepower 2100、Cisco Secure Firewall 3100

为 Cisco Secure Firewall 3100 暂停流量控制的帧

任意

7.2

如果流量激增，数据包会在激增量超过 NIC 上的 FIFO 缓冲区的缓冲容量且接收环缓冲的情况下发生中断。启用暂停帧来进行流量控制可缓解此问题。

新增/修改的屏幕：设备 (Devices) > 设备管理 (Device Management) > 接口 (Interfaces) > 硬件配置 (Hardware Configuration) > 网络连接 (Network Connectivity)

支持的平台：Cisco Secure Firewall 3100

支持 Cisco Secure Firewall 3100 的前向纠错

任意

7.1

Cisco Secure Firewall 3100 25 Gbps 接口支持前向纠错 (FEC)。FEC 默认为启用并会设为“自动”(Auto)。

新增/修改的屏幕： 设备 > 设备管理 > 接口 > 编辑物理接口 > 硬件配置

支持基于 SFP 为 Cisco Secure Firewall 3100 设置速度

任意

7.1

Cisco Secure Firewall 3100 支持基于安装的 SFP 的接口速度检测。检测 SFP 默认为启用。如果您稍后将网络模块更改为其他型号，并希望速度自动更新，则此选项非常有用。

新增/修改的屏幕： 设备 > 设备管理 > 接口 > 编辑物理接口 > 硬件配置

对 Firepower 1100 的 LLDP 支持

任意

7.1

您可以为 Firepower 1100 接口启用链路层发现协议 (LLDP)。

新增/修改的屏幕：设备 > 设备管理 > 接口 > 硬件配置 > LLDP

新增/修改的命令：show lldp status, show lldp neighbors, show lldp statistics

支持的平台：Firepower 1100

接口自动协商现在独立于速度和双工设置，改进了接口同步

任意

7.1

接口自动协商现在独立于速度和双工设置此外，当您在 管理中心 中同步接口时，可以更有效地检测硬件更改。

新增/修改的屏幕：设备 > 设备管理 > 接口 > 硬件配置 > 速度

支持的平台：Firepower 1000、2100、Cisco Secure Firewall 3100

Firepower 1100 / 2100 系列光纤接口现在支持禁用自动协商

任意

6.7

现在，您可以配置 Firepower 1100/2100 系列光纤接口以禁用流量控制和链路状态协商。

以前，在这些设备上设置光纤接口速度（1000 或 10000 Mbps）时，会自动启用流量控制和链路状态协商。您无法禁用它。

现在，您可以取消选择自动协商 (Auto-negotiation) 并将速度设置为 1000，以禁用流量控制和链路状态协商。您无法在 10000 Mbps 时禁用协商。

新增/修改的屏幕： 设备 > 设备管理 > 接口 > 硬件配置 > 速度

支持的平台：Firepower 1100、2100
