Catalyst 6500 シリーズ スイッチ ソフトウェア コンフィギュレーション ガイド

Cisco IP Phone 7960

Cisco IP Phone 7960は、IP PBXシステムへの接続を提供します。このIP Phoneには、外部装置との接続用にRJ-45ジャックが2つと、LAN/電話機ジャックおよびPC/電話機ジャックが1つずつ装備されています。各ジャックは、カテゴリ3または5のUnshielded Twisted-Pair（UTP;シールドなしツイストペア）ケーブルを使用します。LAN/電話機ジャックは、クロス ケーブルを使用して電話機をLANに接続します。PC/電話機ジャックをPCまたはワークステーションに接続するには、ストレート ケーブルを使用します。

このIP PhoneはDynamic Host Configuration Protocol（DHCP）対応です。オプションとして、スタティックIPアドレスを電話機にプログラムすることができます。

IP Phoneへの電力供給は、次の方法で行うことができます。

• 外部電源 ― オプションの変圧器および電源コードを使用して、標準的な壁面コンセントに接続します。

• 音声ドータカードを搭載したイーサネット スイッチング モジュール ― IP Phoneにインライン パワーを供給します。

• WS-PWR-PNL ― IP Phoneにインライン電源を供給するインライン電源パッチ パネルです。このインライン パッチ パネルを使用して、IP Phoneを既存のCatalyst 4000、5000、および6500シリーズ10/100BASE-TXスイッチング モジュールに接続できます。

Cisco IP Phone 7960およびPCをCatalyst 6500シリーズ スイッチヘ接続するさまざまな方法を、図 47-2の例1～例4に示します。

図 47-2 Cisco IP Phone 7960とCatalyst 6500シリーズ スイッチとの接続

例 1：Cisco IP Phone 7960 1台

例1では、1台のIP PhoneをCatalyst 6500シリーズ スイッチの10/100ポートに接続しています。IP PhoneのPC/電話ジャックは使用しません。10/100ポートまたは壁面コンセントのいずれかで、IP Phoneに電力を供給できます。

例 2：PC 1台

例2では、1台のPCをCatalyst 6500シリーズ スイッチの10/100ポートに接続しています。壁面コンセントからPCに電力を供給します。

例 3：1台のCisco IP Phone 7960および1台のPC

例3では、1台のIP PhoneをCatalyst 6500シリーズ スイッチの10/100ポートに接続し、IP PhoneのPC/電話機ジャックに1台のPCを接続しています。PCは、Catalyst 6500シリーズ スイッチの10/100ポートに直接接続しているかのように動作します。10/100ポートまたは壁面コンセントのいずれかで、IP Phoneに電力を供給できます。PCは、壁面コンセントから電力を供給する必要があります。

例 4：2台のCisco IP Phone 7960および1台のPC

例4では、2台のIP PhoneをCatalyst 6500シリーズ スイッチの10/100ポートに接続し、IP PhoneのPC/電話機ジャックに1台のPCを接続しています。PCは、Catalyst 6500シリーズ スイッチの10/100ポートに直接接続しているかのように動作します。1台目のIP Phoneには、10/100ポートまたは壁面コンセントのどちらかで、電力を供給できます。2台目のIP PhoneおよびPCは、壁面コンセントから電力を供給する必要があります。

（注） シスコ製のIP Phoneとサードパーティ ベンダー製の電話機の設定手順については、電話機に付属するマニュアルを参照してください。

Cisco CallManager

Cisco CallManagerは、オープン性を特色とする業界標準のコール プロセッシング システムです。Windows NTサーバ上で稼働するCallManagerソフトウェアは、電話機間でのコール確立および切断を行い、従来のPBXの機能性を企業IPネットワークに統合化します。Cisco CallManagerは、IP PBXシステムのコンポーネント、電話機、アクセス ゲートウェイ、および電話会議やメディア ミックスなどの機能に必要な各種リソースを管理します。各Cisco CallManagerは、そのCallManagerの ゾーン 内のデバイスを管理し、他のゾーンを管理するCisco CallManagerと情報を交換して、複数ゾーン間でのコール発信を可能にします。Cisco CallManagerを既存のPBXシステムと併用して、Public Switched Telephone Network（PSTN;公衆交換電話網）経由でコールをルーティングすることも可能です。

（注） この章で説明するIP装置とCisco CallManagerを併用するための設定方法については、
『Cisco CallManager Administration Guide』、『Configuration Notes for Cisco CallManager』、および『Cisco CallManager Remote Serviceability Users Guide』を参照してください。

アクセス ゲートウェイ

アクセス ゲートウェイは、IP PBXシステムと既存のPSTNまたはPBXシステムとの通信を可能にします。アクセス ゲートウェイは、アナログ ステーション ゲートウェイ、アナログ トランク ゲートウェイ、デジタル トランク ゲートウェイ、および コンバージド ボイス ゲートウェイで構成されています。

ここでは、ゲートウェイについて説明します。

• 「アナログ ステーション ゲートウェイ」

• 「アナログ トランク ゲートウェイ」

• 「デジタル トランク ゲートウェイ」

• 「コンバージド ボイス ゲートウェイ」

アナログ ステーション ゲートウェイ

Catalyst 6500シリーズ24ポートForeign Exchange Station（FXS;外部交換ステーション）アナログ インターフェイス モジュールを使用すると、Plain Old Telephone Service（POTS;加入電話サービス）電話機およびファックス機をIP PBXネットワークに接続できます。アナログ ステーション ゲートウェイは、POTS機器のPSTN側と同様に動作します。このゲートウェイはIPアドレスを必要とし、Cisco CallManagerのドメインに登録され、Cisco CallManagerによって管理されます。

アナログ ステーション インターフェイスの設定手順については、「スイッチにおけるVoIPの設定」を参照してください。このモジュールの機能は、 表 47-1 のとおりです。

アナログ トランク ゲートウェイ

シスコ アクセス アナログ トランク ゲートウェイは、IP PBXからPSTNまたはPBXへの接続を可能にします。このゲートウェイは、PSTNへの最大8つのトランクをサポートし、PSTNからのトランク回線には電話機のように認識されます。このゲートウェイを使用して、IP PBXはPSTNを通じてIPコールを発信します。アナログ ステーション ゲートウェイと同様に、アナログ トランク ゲートウェイは回線エコー キャンセレーション、およびDTMFトーンの生成および検出を行います。アナログ トランク ゲートウェイは、POTS電話機またはファックス機などのPOTSエンド デバイスには接続しないので、リング電圧は提供しません。アナログ トランク ゲートウェイはIPアドレスを必要とし、Cisco CallManagerのドメインに登録され、Cisco CallManagerによって管理されます。

アナログ トランク ゲートウェイの設定手順については、ゲートウェイに付属するマニュアルを参照してください。

デジタル トランク ゲートウェイ

Catalyst 6500シリーズ8ポートT1/E1 PSTNインターフェイス モジュールは、PSTNへのデジタルT1/E1接続またはトランスコーディングおよび会議をサポートします。このモジュールはIPアドレスを必要とし、Cisco CallManagerのドメインに登録され、Cisco CallManagerによって管理されます。

モジュール ソフトウェアは、TFTPサーバからダウンロードします。ダウンロードしたソフトウェアに応じて、ポートはT1/E1インターフェイスとして動作することも、トランスコーディングおよび会議をサポートすることもできます。トランスコーディングおよび会議機能は、相互に排他的です。トランスコーディング用にポートを1つ使用すると、会議用に使用できるポートが1つ減り、また、その逆も同様です。

8ポートT1/E1 PSTNインターフェイスの設定手順については、「スイッチにおけるVoIPの設定」を参照してください。このモジュールの機能は、 表 47-2 のとおりです。

コンバージド ボイス ゲートウェイ

Cisco Voice Gateway 200（VG200）を使用すると、標準的な（ゲートウェイまたはPSTN上のどこかに直接接続する）POTS電話機を、Cisco IPまたは任意のH.323準拠テレフォニー デバイスに接続できます。Cisco CallManagerと併用した場合、VG200はMedia Gateway Control Protocol（MGCP）ゲートウェイとして動作します。Cisco VG200は、データ ネットワークとの接続用に10/100BASE-Tイーサネット ポートを1つ備えています。次のテレフォニー接続も使用可能です。

• セントラル オフィスまたはPBXとの接続用に、1～4つのForeign Exchange Office（FXO）ポート

• POTSテレフォニー装置との接続用に、1～4つのFXSポート

• 1つまたは2つのT1デジタル ポート（次の接続用）

–FXOエミュレーションによるPSTN

–FXSエミュレーションによるT1チャネル バンク

–Ear and Mouth（E&M）エミュレーションによるトランク（タイ）回線を介したPBX

これらのポートを使用し、VoIPネットワークをPOTS装置、PBX、またはPSTNと統合することができます。

Cisco VG200の設定手順については、ゲートウェイに付属するマニュアルを参照してください。

コール発信の仕組み

IP Phoneは、ハブ ポートまたはスイッチ ポートを通じてLANに接続します。IP Phoneは、DHCPを起動および使用して、IPアドレスおよびTFTPファイル サーバのIPアドレスを取得します。IP Phoneは、IPアドレスを使用してTFTPサーバと通信し、コンフィギュレーション ファイルを取得します。コンフィギュレーション ファイルには、電話機のCisco CallManagerのIPアドレスが含まれています。電話機は次に、Cisco CallManagerと通信して、自機を登録します。電話機は起動するたびに、異なるIPアドレスを取得する可能性があります。Cisco CallManagerは、電話機のMACアドレスを使用して、終始一貫したユーザ電話番号と、特定の電話機との対応づけを行います。Cisco CallManagerは常に、「電話機のMACアドレス」および「電話番号」を対応付けるテーブルを保持しています。電話機が登録されるたびに、テーブルは新しいIPアドレスで更新されます。Cisco CallManagerは、登録時に、電話機のキーパッド テンプレートおよび機能をダウンロードします。さらに、使用すべき実行時イメージを電話機に指示します。電話機はTFTPサーバにアクセスして、実行時イメージを取得します。各電話機には「制御チャネル」と呼ばれるCisco CallManagerへの専用TCP接続があります。キーの押し下げなどの制御情報はすべて、このチャネルを通じて電話機からCisco CallManagerへ送信されます。リング トーン、ビジー トーンなどを生成する命令は、このチャネルを通じてCisco CallManagerから電話機へ送信されます。

Cisco CallManagerでは、IPアドレス/電話番号（およびその逆）のマッピングをテーブルに保管しています。他のユーザへの通話を希望するユーザは、着呼側の電話番号を押します。Cisco CallManagerはこの電話番号をIPアドレスに変換し、TCP接続を通じて、着呼側のIP Phoneにリング トーンのIPパケット バージョンを生成します。着呼側のIP Phoneがこのパケットを受信すると、リング トーンを生成します。ユーザが受話器を取ると、Cisco CallManagerは着呼側のIP Phoneに対し、発呼側との通話を開始するように指示し、自らをループから削除します。この時点で、User Datagram Protocol（UDP）を介して実行されるReal-Time Transport Protocol（RTP）により、2つのIP Phone間で通話されるようになります。音声パケットは遅延に影響されやすいので、タイムアウトおよび再試行によってパケット間に遅延が生じるTCPは、音声伝送には適していません。通話中にどちらかの電話機での機能キーが押されたり、どちらかのユーザが受話器を置くかフラッシュ ボタンを押すといった変化が発生すると、その情報が制御チャネルを通じてCisco CallManagerに伝えられます。

IP PBXネットワーク外部の番号にコールが発信された場合、Cisco CallManagerはそのコールをアナログまたはデジタル トランク ゲートウェイにルーティングします。アナログまたはデジタル トランク ゲートウェイは、さらにPSTNへコールをルーティングします。

音声関連のCLIコマンド

表 47-3 に、設定手順で使用するCLIコマンドを示します。

ポート単位の電源管理の設定

ここでは、ポート単位の電源管理、およびIP Phoneの電源管理を設定するCLIコマンドについて説明します。

（注） システムのパワー バジェットを超過しないように、「システムの電力所要量の判別」を参照して、使用する構成で必要な電力量を判定してください。

（注） ここで説明する内容が当てはまるのは、音声ドータカードを搭載したイーサネット スイッチング モジュールのみです。それ以外のイーサネット スイッチング モジュールに接続するIP Phoneへの電力供給については、『Catalyst Family Inline-Power Patch Panel Installation Note』を参照してください。

スーパバイザ エンジン ソフトウェアは、音声ドータカードを搭載したイーサネット スイッチング モジュールに接続する各IP Phoneについて、使用可能なシステム電力の一部を割り当て、電話機に電力を供給して稼働させます。ポート単位で個別に電力を供給できます。

1つのポートで電力を供給できるのは、そのスイッチ ポートに直接接続された1台のIP Phoneに限られます。スイッチ ポートに接続された電話機から2台目の電話機がデイジーチェーン接続されている場合、2台目の電話機は、スイッチから電力を受けることはできません。

ここでは、次の項目について説明します。

• 「showコマンドによるモジュール タイプおよびバージョン情報の表示」

• 「電源管理モード」

• 「電話機検出の概要」

• 「エラーの検出および処理」

• 「ポートまたはポート グループの電源モードの設定」

• 「ポートにデフォルトで割り当てられる電力量の設定」

• 「モジュールおよび各ポートの電源ステータスの表示（イネーブル モード）」

• 「モジュールおよび各ポートの電源ステータスの表示（イネーブル モード）」

showコマンドによるモジュール タイプおよびバージョン情報の表示

イーサネット スイッチング モジュールに音声ドータカードが搭載されているかどうかを判別するには、 show module コマンドを実行し、[Sub]フィールドを確認します。たとえば以下の例のように出力される場合、スロット8の10/100BASE-TXモジュールには音声ドータカードがありませんが、スロット9のモジュールには音声ドータカードが搭載されています。

モジュールのステータスおよび情報を表示するには、ユーザ モードで次の作業を行います。

次の例は、サブモジュールに関する情報を表示するサブモジュール フィールドがあることを示します。EARLドータカードはサブモジュールとして扱われますが、Multilayer Switch Feature Card（MSFC;マルチレイヤ スイッチ フィーチャ カード）内部ルータはサブモジュールとしては扱われない点に注意してください。音声ドータカードのモデル番号は、この出力で示されているように、
WS-F6K-VPWRです。

モジュールおよびサブモジュールのバージョンを表示するには、ユーザ モードで次の作業を行います。

モジュールおよびサブモジュールのバージョンを表示する例を示します。

電源管理モード

CLI、SNMP、またはコンフィギュレーション ファイルを使用して、各ポートを次のいずれかのモードに設定します（CLIコマンド set port inlinepower を使用して設定します）。

• auto ― スーパバイザ エンジンは、スイッチング モジュールが電話機を検出した場合に だけ 、ポートを起動するように指示します。

• off ― スーパバイザ エンジンは、電力が供給されていない電話機が接続されている場合にも、スイッチング モジュールがポートを起動するようには指示しません。

各ポートは、次のステータスのいずれかになります。

• on ― ポートによって電力が供給されています。

• off ― ポートによって電力が供給されていません。

• power-deny ― 電力不足のため、スーパバイザ エンジンがポートに電力を割り当てることができません。ポートによって電力が供給されていません。

• faulty ― ポートが接続装置に電力を供給できません。

ここでは、IP Phoneの電力所要量と管理について説明します。

• 「電力供給されていない電話機」

• 「電力所要量」

• 「壁面コンセントによる電話機への電力供給」

• 「電話機の電源切断」

• 「電話機の取り外し」

• 「ハイ アベイラビリティのサポート」

電力供給されていない電話機

スイッチング モジュール ポートで電力供給されていない電話機が検出されると、スイッチング モジュールはその電話機の存在を、モジュール/ポート番号と共にスーパバイザ エンジンに報告します。そのポートが auto モードに設定されている場合、スーパバイザ エンジンは、スイッチング モジュールが電話機を起動するのに十分なシステム電力があるかどうかを判別します。十分な電力がある場合、スーパバイザ エンジンは使用可能なシステム総電力量から、電話機が必要とするデフォルトの電力割り当て量を差し引いてから、スイッチング モジュールに対し、ポートに電力を供給するように指示するメッセージを送信します。電話機に供給する電力が不足している場合、スーパバイザ エンジンはスイッチング モジュールに対し、ポートへの電力供給を拒否することを示すメッセージを送信します。

ポートに電力が供給されると、スーパバイザ エンジンはポートをモニタして、リンクが起動するかどうかを確認します。4秒以内にリンクが起動しない場合、スーパバイザ エンジンはスイッチング モジュールに対し、電力を供給しないように指示します。同じサイクルが最初から繰り返され、ポート上で装置を検出した場合、スイッチング モジュールはスーパバイザ エンジンにその旨を報告します。

電力所要量

電力所要量は、IP Phoneごとに異なります。スーパバイザ エンジンは最初に、デフォルトで設定された7 W（42 Vで167 mA）をCisco IP Phoneに割り当てます。Cisco IP PhoneのCDPメッセージ交換によって正確な電力量がわかると、スーパバイザ エンジンが割り当て電力を加減します。

たとえば、デフォルトで割り当てられる電力は7 Wです。6.3 Wが必要なCisco IP Phoneがポートに接続されているとします。スーパバイザ エンジンはCisco IP Phoneに7 Wを割り当てたうえで起動します。Cisco IP Phoneが動作を開始すると、CDPメッセージを通じて、実際の所要電力量をスーパバイザ エンジンに通知します。スーパバイザ エンジンは電力割り当て量を所要電力量に減らします。

壁面コンセントによる電話機への電力供給

スイッチング モジュール ポート上に、壁面コンセントから電力を供給される電話機が存在する場合、スイッチング モジュールはその電話機の存在を検出できません。スーパバイザ エンジンは、ポートとのCDPメッセージングを通じて、このような電話機を検出します。電話機がインライン電源をサポートし（スーパバイザ エンジンはCDPを通じてこのことを判別します）、かつ auto または off モードに設定されている場合、スーパバイザ エンジンはポートに電力を供給しません。停電が発生し、かつモードが auto に設定されている場合、電話機の電力は失われますが、スイッチング モジュールがこの電話機を検出し、スーパバイザ エンジンに報告すると、スーパバイザ エンジンは電話機にインライン電源を供給します。

電話機の電源切断

スーパバイザ エンジンは、スイッチング モジュールへのメッセージ送信により、特定のポートへの電力供給をオフにすることができます。その分の電力は、使用可能なシステム総電力量に戻されます。このような状況になるのは、CLIまたはSNMPを通じて電話機の電力を切断する場合だけです。

電話機の取り外し

電力供給されている 電話機が取り外された場合、スイッチング モジュールは、リンクダウン メッセージを使用してスーパバイザ エンジンに通知します。スーパバイザ エンジンは、そのポートに割り当てていた電力を、使用可能なシステム総電力量に戻します。

さらに、 電力供給されていない 電話機が取り外された場合にも、スイッチング モジュールはスーパバイザ エンジンに通知します。

ハイ アベイラビリティのサポート

アクティブ スーパバイザ エンジンからスタンバイ スーパバイザ エンジンへのフェールオーバー時にハイ アベイラビリティを維持するため、アクティブとスタンバイ スーパバイザ エンジン間で、ポート単位の電源管理情報および電話機ステータス情報が同期化されます。

（ポート単位で）同期化される情報は、電話機の有無、電話機の電源ステータス（on、off、denied、faultyのいずれか）、および電話機が消費する電力量です。アクティブ スーパバイザ エンジンはこの情報をスタンバイ スーパバイザ エンジンに送信し、スタンバイ スーパバイザ エンジンは内部データ構造を更新します。切り替えが行われると、スタンバイ スーパバイザ エンジンは、使用可能な電力量から各モジュールおよびポートへ、一度に1モジュールずつ電力を割り当てます。各モジュールに電力を割り当てたあと、スーパバイザ エンジンは電話機に対し、スロット番号の小さい方から順に電力を割り当て、最終的にインライン電源を供給されるすべてのポートが、on、off、またはdeniedのいずれかのステータスになります。

電話機検出の概要

図 47-4に、Catalyst 6500シリーズ スイッチ ポートに接続された電話機をシステムが検出する方法を示します。

図 47-4 電源検出の概要

エラーの検出および処理

ここでは、Catalyst 6500シリーズ スイッチによる障害検出方法と、ポート単位の電源管理に関連するエラーについて説明します。

ここでは、障害検出と電源管理エラーについて説明します。

• 「装置に電力が供給されているにもかかわらずリンクが起動しない場合」

• 「ポートが装置にインライン電源を供給できない場合」

• 「装置に供給する電力が不足している場合」

• 「電源装置が非冗長から冗長に設定されている場合」

• 「電源装置が冗長から非冗長に設定されている場合」

装置に電力が供給されているにもかかわらずリンクが起動しない場合

スーパバイザ エンジンは、スイッチング モジュールに対して装置の起動を指示するとき、タイムアウトを設定することにより、装置に電力が供給されているにもかかわらずリンクが起動されない状態を検出します。スーパバイザ エンジンがポートに関する[link up]メッセージを受信しないままタイムアウト時間が経過すると、次のSyslogメッセージが表示されます。

スーパバイザ エンジンはさらに、スイッチング モジュールに対し、ポートの電源を切断するように指示します。そのあと、スイッチング モジュールは再び、ポートでの検出を行います。

ポートが装置にインライン電源を供給できない場合

スイッチング モジュールは、装置にインライン電源を供給できない状況を検出すると、その旨をスーパバイザ エンジンに報告します。この場合、次のSyslogメッセージが表示されます。

装置に供給する電力が不足している場合

スーパバイザ エンジンは、使用可能なシステム電力量を監視しています。電力量が残っていない場合には、ポートに電力を供給しません。この場合、次のSyslogメッセージが表示されます。

スーパバイザ エンジンはスイッチング モジュールに対し、ポートへの電力供給が拒否されたことを通知します。

電源装置が非冗長から冗長に設定されている場合

シャーシに搭載されているモジュールの数およびタイプによっては、電源装置からの過剰な電力供給を防ぐため、一部のモジュールをオフにしなければならない場合があります。スーパバイザ エンジンは、まずポートが供給する電力をオフにして再割り当てし、そのあと、モジュールが使用する電力をオフにして再割り当てを開始します。

電源装置が冗長から非冗長に設定されている場合

電力不足のためにオフになったモジュールが電源投入され再びオンラインになると、そのモジュールはポートでの検出を開始し、電力を供給されていない接続装置（電話機）の有無を判別します。モジュールが検出した装置をスーパバイザ エンジンに報告すると、スーパバイザ エンジンはスイッチング モジュールに対し、その装置に電源投入するように指示します（ポートがそのように設定されている場合）。

すでに電源投入されているが、電力供給を拒否されている装置に接続されたモジュールについては、スーパバイザ エンジンは一度に1モジュールずつ、スロット番号の小さい順、およびポート番号の小さい順に、装置への電源投入を試みます。

ポートまたはポート グループの電源モードの設定

ポートまたはポート グループの電源モードを設定するには、ユーザ モードで次の作業を行います。

次の例で、ポートまたはポート グループの電源モードを設定する方法を示します。

ポートにデフォルトで割り当てられる電力量の設定

ポートにデフォルトで割り当てられる電力量を設定するには、イネーブル モードで次の作業を行います。

次の例で、ポートに対しデフォルトで割り当てられる電力量を設定する方法を示します。

モジュールおよび各ポートの電源ステータスの表示（イネーブル モード）

モジュールおよび各ポートの電源ステータスを表示するには、ユーザ モードで次の作業を行います。

次の例で、モジュールおよび各ポートの電源ステータスを表示する方法を示します。

出力中のOperational（Oper）ステータス フィールドの意味は、次のとおりです。

• on ― ポートによって電力が供給されています。

• off ― ポートによって電力が供給されていません。

• denied ― システムが電力不足のため、ポートに電力を供給できません。

• faulty ― ポートが電力を供給できません。

モジュールおよび各ポートの電源ステータスの表示（イネーブル モード）

モジュールおよび各ポートの電源ステータスを表示するには、イネーブル モードで次の作業を行います。

次の例で、モジュールおよび各ポートの電源ステータスを表示する方法を示します。

partial-denyステータスは、一部のモジュール ポートにはインライン電源が供給されているが、モジュール上の全ポートにインライン電源が供給されているわけではないことを表します。

Catalyst LANスイッチ上での外部VLANの設定

ここでは、外部VLANの設定手順について説明します。

• 「外部VLANの概要」

• 「外部VLAN設定時の注意事項」

• 「外部VLANの設定」

• 「外部VLAN設定の確認」

外部VLANの概要

CDPパケットを送信するようにスイッチ ポートを設定し、そのCDPパケットで、接続されたCisco IP Phone 7960が次のフレーム タイプでボイス トラフィックをスイッチへ転送するように指示することができます。

• 外部VLAN IDおよびレイヤ2 CoSの設定値5を伝送する802.1Qフレーム（スイッチ ポートは外部VLAN IDを伝送する802.1Qフレーム以外のすべての802.1Qフレームを廃棄します）。

–外部VLAN IDが変更されたときは、Cisco IP Phone 7960をリセットします。

– set port auxiliaryvlan mod [/ port ] aux_vlan_id コマンドを入力します。

（注） 802.1Qフレームおよび個別のVLANの使用を推奨します。

• VLAN ID 0およびレイヤ2 CoSの設定値5を伝送する802.1Qフレームである802.1pフレーム（ set port auxiliaryvlan mod [/ port ] dot1p コマンドを使用）

• VLAN IDおよびレイヤ2 CoS値を伝送しない、タグなしの802.3フレーム（ set port auxiliaryvlan mod [/ port ] untagged コマンドを使用）

（注） Cisco IP Phone 7960は、ボイス トラフィックで常にレイヤ3のIP precedenceを5に設定します。

外部VLAN設定時の注意事項

ここでは、外部VLAN設定時の注意事項について説明します。

• 次のいずれかが当てはまる場合、IP Phoneおよびそれに接続する装置は、同じVLANに属し、かつ同じIPサブネットに属する必要があります。

–両者が同じフレーム タイプを使用する。

–電話機が802.1pフレームを使用し、装置がタグなしフレームを使用する。

–電話機がタグなしフレームを使用し、装置が802.1pフレームを使用する。

–電話機が802.1Qフレームを使用し、外部VLANがネイティブVLANと同じである。

• IP Phoneおよびそれに接続する装置が同じVLANおよびサブネットに属していても、使用するフレーム タイプが異なる場合には、両者は通信できません。同一サブネット内の装置間トラフィックがルーティングされないためです（ルーティングでは、フレーム タイプの相違は認められません）。

• 電話機のアクセス ポートに接続された装置から受信されるトラフィックで使用するフレーム タイプを、スイッチ コマンドで設定することはできません。

• ソフトウェア リリース6.2(1)以降のリリースでは、ダイナミック ポートはネイティブVLANと外部VLANの2つのVLANに属すことができます。外部VLANの設定の詳細については、「VMPSによるダイナミック ポートVLANメンバーシップの設定」を参照してください。

外部VLANの設定

外部VLANを設定するには、イネーブル モードで次の作業を行います。

次の例で、外部VLANにボイス ポートを追加し、カプセル化タイプを指定し、またVLANが音声関連の情報を含むCDPメッセージを送受信しないことを指定する方法を示します。

デフォルトの設定は none です。 表 47-4 に、 set port auxiliaryvlan コマンドのキーワードとその意味を説明します。

外部VLAN設定の確認

外部VLANの設定ステータスを確認するには、イネーブル モードで次の作業を行います。

外部VLANの設定ステータスを確認する例を示します。

アクセス ゲートウェイの設定

ここでは、次のCatalyst 6500シリーズ アクセス ゲートウェイ モジュールの設定に使用するコマンドについて説明します。

• アナログ ステーション ゲートウェイ ― 24ポートFXSアナログ インターフェイス モジュール

• デジタル トランク ゲートウェイ ― 8ポートT1/E1 PSTNインターフェイス モジュール

ポート ボイス インターフェイスの設定

ポートにDHCPがイネーブルに設定されている場合、ポートはその他のすべての設定情報をTFTPサーバから取得します。ポートでDHCPをディセーブルにするときは、次のように、いくつかの必須パラメータを指定する必要があります。

• DNSパラメータを指定しない場合、ソフトウェアはスーパバイザ エンジン上のシステムDNSコンフィギュレーションを使用して、ポートを設定します。

• 8ポートT1/E1 PSTNインターフェイス モジュールのみの場合、各ポートに一意のIPアドレスが必要なので、一度に1つのポートしか指定できません。

DHCP、TFTP、およびDNSサーバにポート ボイス インターフェイスを設定するには、イネーブル モードで次の作業を行います。

DHCP、TFTP、およびDNSサーバにポート ボイス インターフェイスを設定する例を示します。

ポート ボイス インターフェイスの設定表示

ポート ボイス インターフェイスの設定を表示するには、イネーブル モードで次の作業を行います。

次の例で、ポート ボイス インターフェイスの設定を表示する方法を示します（出力は、24ポートFXSアナログ インターフェイス モジュールの場合を示しています）。

FDL統計情報の表示

（注） Facilities Data Link（FDL）は、問題を診断し統計情報を収集するためのリンク管理プロトコルです。

特定のポートのFDL統計情報を表示するには、イネーブル モードで次の作業を行います。

指定されたポートのFDL統計情報を表示する例を示します。

表 47-5 に、 show port voice fdl コマンドで（指定したポート タイプに応じて）出力される可能性のあるフィールドを説明します。

各ポートの設定の表示

各ポートの設定を表示するには、ユーザ モードで次の作業を行います。

ここでは、次のゲートウェイ モジュールに対する show port コマンドの出力について説明します。

• 「8ポートT1/E1 PSTNインターフェイス モジュール」

• 「8ポートT1/E1 PSTNインターフェイス モジュールのトランスコーディング/会議用の設定」

• 「24ポートFXSアナログ インターフェイス モジュール」

8ポートT1/E1 PSTNインターフェイス モジュール

Statusフィールドには、各ポートのレイヤ2ステータスが表示されます。表示される可能性のある値は、notconnect、connected、disabled、およびfaultyです。次の出力例は、T1モジュールに関するものです。E1モジュールの場合も、ポート速度が2.048になる点を除いて出力は同様です。

8ポートT1/E1 PSTNインターフェイス モジュールのトランスコーディング/会議用の設定

Media Termination Point（MTP）およびConference Bridge（Conf Bridge;会議ブリッジ）は、どちらもポートのタイプを表します。MTPポートを流れるコールに、トランスコーディングが適用されます。

次の例では、トランスコーディング ポートはMTP、会議ポートはConf Bridgeとして出力されています。

24ポートFXSアナログ インターフェイス モジュール

次の例では、全ポートの[Type]がFXSであり、かつ同一モジュールの全ポートが同一VLANに属する必要があります。

アクティブ コール情報の表示

ポート上のアクティブ コールに関する情報を表示するには、 show port voice active コマンドを使用します。8ポートT1/E1 PSTNインターフェイス モジュールの場合は1ポートにつき最大8コールありますが、24ポートFXSアナログ ステーション インターフェイス モジュールの場合は1ポートにつき1コールだけです。

アクティブ コール情報を表示するには、ユーザ モードで次の作業を行います。

パラメータを指定せずに show port voice active コマンドを入力すると、システム内のすべてのコール（通常のコール、会議コール、およびトランスコーディング コール）が表示されます。各出力フィールドについて、以下に説明します。

• Type ― [call]という表記は、24ポートFXSアナログ インターフェイス モジュールおよび8ポートPSTNインターフェイス モジュールのコールを表します。

8ポートT1/E1 PSTNインターフェイスにトランスコーディング/会議が設定されている場合、Typeフィールドには、会議コールについては[conferencing]、トランスコーディング コールについては[transcoding]が表示されます。

• Conference-ID、Transcoding-ID、およびParty-IDは、トランスコーディング/会議用の8ポートT1/E1 PSTNインターフェイスだけに適用されます。

次の例では、システム内の全コールを表示しています。

次に、ポートに関する詳細なコール情報を表示する例を示します（この例ではモジュールだけを指定し、そのモジュール上の全ポートに関する詳細なコール情報を表示しています）。

次の例で、特定のIPアドレスにおける特定のコールを表示する方法を示します。

Cisco IP Phone 7960におけるQoSの設定

ここでは、Cisco IP Phone 7960におけるQoSについて説明します。

• 「Cisco IP Phone 7960におけるQoSの概要」

• 「Cisco IP Phone 7960におけるQoSの設定」

（注） 自動QoSの使用方法については、「自動QoSの使用」を参照してください。

（注） 自動音声設定の使用方法については、「自動音声設定の使用方法」を参照してください。

Cisco IP Phone 7960におけるQoSの概要

（注） Cisco IP Phone 7960は、電話機が生成するボイス トラフィックに対し、レイヤ3 IP precedenceおよびレイヤ2 CoSを常に5に設定します。電話機が生成するボイス トラフィックのレイヤ3 IP precedenceおよびレイヤ2 CoS値は、設定することができません。

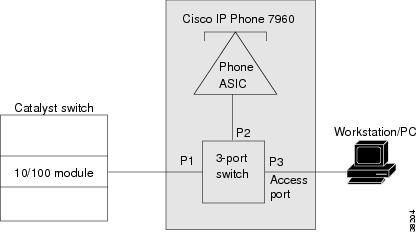

Cisco IP Phone 7960アクセス ポート（図 47-5を参照）は、 trusted または untrusted モードのいずれかに設定できます。

untrustedモードは、アクセス ポート経由で受信する802.1Qまたは802.1pフレームのすべてのトラフィックが、設定されたレイヤ2 CoS値でマークされます。デフォルトのレイヤ2 CoS値は0です。電話機がCisco LANスイッチに接続されている場合は、untrustedモードがデフォルトになります。

trustedモードは、アクセス ポート経由で受信するすべてのトラフィックが、そのまま電話機のスイッチを通過します。電話機がCisco LANスイッチに接続されていない場合は、trustedモードがデフォルトになります。

802.1Qまたは802.1p以外のフレーム タイプのトラフィックは、アクセス ポートのトラスト設定とは無関係に、そのまま電話機のスイッチを通過します。

図 47-5 IP PhoneポートでのQoSの設定

Cisco IP Phone 7960におけるQoSの設定

ここでは、Cisco IP Phone 7960におけるQoSの設定手順について説明します。

• 「電話機アクセス ポートのトラスト モードの設定」

• 「電話機アクセス ポートのCoS値の設定」

• 「電話機アクセス ポートのQoS設定の確認」

電話機アクセス ポートのトラスト モードの設定

電話機アクセス ポートのトラスト モードを設定するには、イネーブル モードで次の作業を行います。

電話機のアクセス ポートをtrustedモードに設定する例を示します。

次に、電話機のアクセス ポートをuntrustedモードに設定する例を示します。

電話機アクセス ポートのCoS値の設定

電話機アクセス ポートのCoS値を設定するには、イネーブル モードで次の作業を行います。

untrustedモードの電話機アクセス ポートが使用するレイヤ2 CoS値を設定する例を示します。

電話機アクセス ポートのQoS設定の確認

電話機アクセス ポートのQoS設定を確認するには、イネーブル モードで次の作業を行います。

電話機アクセス ポートのQoS設定を確認する例を示します。

信頼境界の設定によるポート セキュリティの強化

ここでは、信頼境界機能について説明します。この機能を使用すると、スイッチ ポートのQoS trust-cos を使用するために、ユーザがネットワークに接続されたCisco IP PhoneからPCを外し、スイッチ ポートに直接PCを接続しても、セキュリティの問題が発生するのを防ぐことができます。

次の各項に分けて、信頼境界機能について説明します。

• 「サポート対象のCisco IP Phone」

• 「QoSおよびCisco IP Phoneの設定」

• 「QoS、Cisco IP Phone、PCの設定」

• 「設定時の注意事項」

• 「信頼境界の設定」

サポート対象のCisco IP Phone

信頼境界機能に対応しているCisco IP Phoneは、次のとおりです。

• Cisco IP Phone 7910

• Cisco IP Phone 7935

• Cisco IP Phone 7940

• Cisco IP Phone 7960

QoSおよびCisco IP Phoneの設定

Cisco IP Phoneは、Catalyst 6500シリーズ スイッチのポートに直接接続されます。通常、電話機からスイッチに入るトラフィックには、802.1Qヘッダーを使用して、タグが付けられています。このヘッダーは、VLAN情報と3ビットのCoSフィールドで構成され、CoSによって、そのパケットのプライオリティが決まります。ほとんどのCisco IP Phoneの設定では、電話機からスイッチに入るトラフィックは信頼され、音声トラフィックがネットワーク内の他のタイプのトラフィックよりも優先されます。電話機が接続されているスイッチ ポートは、 trust-cos に設定されています。したがって、ポートは、そのポートに到達するすべてのパケットのCoSラベルを信頼します。

QoS、Cisco IP Phone、PCの設定

Cisco IP PhoneはPCまたはワークステーションに接続できます。この電話機にはハブが内蔵されており、PC、電話機、スイッチ ポートから着信するトラフィックに対応できます。PCからのトラフィックと電話機からのトラフィックを区別するために、3ビットのCoSラベルが使用されます。

適切なラベルが生成されるようにするには、電話機にQoS機能を設定する必要があります。QoS設定情報は、スイッチからのCisco Discovery Protocol（CDP）を使用して電話機に送信されます。QoSの設定によって、電話機の信頼状態と分類情報 （Ext-Cos）が決まります。 電話機は次の2つの信頼状態をサポートします。

• trusted

• untrusted ― 新しいCOS値（Ext-Cos） でマークされます。

電話機がtrustedモードの場合、PCが作成するラベルはすべて、電話機を通じて、直接スイッチに送信され、変更されません。電話機がuntrustedモードの場合、PCから着信するトラフィックはすべて、Ext-Cos値が付けられてから、スイッチに送信されます。

電話機に接続されているPCまたはワークステーションのほとんどはパケットにタグを付けることができません。このような場合、電話機を通じてPCからスイッチに入るトラフィックには、その電話機に設定されている「デフォルトのext-cos」が付けられます。

パケットにタグを付ける機能を持つPCもあります。Windows 2000が稼働しているPCは、任意のプライオリティのdot1qフレームを送信するように設定できます。この問題を解決するには、電話機をuntrustedに設定しなければなりません。これによって、PCから着信する全トラフィックに適切なプライオリティがマーク付けされます。

信頼境界機能を使用すると、ユーザがネットワークから電話機を外してPCを直接スイッチ ポートに差し込むことによってスイッチ上のtrust-cos設定値を利用することを防止できます。信頼境界機能は、CDPを使用して、電話機がポートに接続されているかどうかを検出します。電話機がポートに直接接続されていない場合は、この機能によって、ポートは自動的にuntrustedに設定されるので、セキュリティの問題は生じません。

信頼境界機能は、コンフィギュレーション コマンドを使用して新たなトラスト タイプを作成することによって実現されます。 このコマンドを使用すると、ポートに接続されているデバイスに基づいて、ポートのトラスト タイプを設定できます。Cisco IP Phoneの場合は、トラスト タイプを[ trust-device ciscoipphone ]に設定します。

設定時の注意事項

ここでは、信頼境界機能設定時の注意事項について説明します。

• Common Open Policy Service（COPS）の考慮事項

COPSは、適用されるQoSパラメータに直接影響します。ポートには、ローカル ポリシーまたはCOPSポリシーを適用できます。この設定によって、ポートがQoS設定情報をローカル コンフィギュレーションから得るか、COPSサーバから得るかが決まります。COPSが、あるポートに対してイネーブルに設定され、グローバルにもイネーブルに設定されている場合は、COPSサーバによって指定されたポリシーが適用されます。COPSがディセーブルになっている場合や実行時のポリシーがローカルである場合は、ローカル コンフィギュレーションのQoSポリシーが適用されます。拡張信頼境界機能を使用すると、ポートに適用される「ローカル」ポリシーが無効になります。

• QoS設定のサポート

すべてのQoSポート トラスト設定値（ trust-cos 、 trust-ipprec 、 trust-dscp ）がサポートされますが、 Cisco IP Phoneネットワークには、 trust-cos を使用する必要があります。

• システム ログ メッセージ

信頼境界機能は、新たに追加されたQoS Syslogを使用して、ポートの信頼状態の変更を通知し、不適切な設定について警告します。これらのSyslogを見るためには、QoSロギング レベルを5に設定します（ set logging level qos 5 ）。デフォルトの設定値は3です。Syslogについては、『 Catalyst 6500 Series, Catalyst 4000 Family, Catalyst 2948G, and Catalyst 2980G Switches System Message Guide 』を参照してください。

• 最終的な実行時のポート トラスト値

ポートの最終的な実行時トラスト値は、次の事項に基づいて決まります。

– 信頼境界機能の設定

– ポートへの電話機の接続

– QoSの設定

– COPSの設定

信頼境界機能をイネーブルにするには、QoSをイネーブルにするとともに、CDPをグローバルとポート単位の両方でイネーブルに設定し、バージョン2モードで稼働する必要があります。また、COPSをローカル ポリシーに設定するか（COPSのデフォルト）、またはディセーブル（COPSのデフォルト）に設定する必要があります。 ポート上で ciscoipphone がtrust-deviceに設定されていれば、この機能はイネーブルになり、Cisco IP Phoneがポートに接続されているかどうかが検出され、トラスト値が設定されます。

最終的なポート トラスト値の判断については、図 47-6を参照してください。

図 47-6 ポートの最終的なトラスト値

信頼境界の設定

ここでは、信頼境界機能の設定手順を説明します。

• 「デフォルト設定」

• 「Cisco IP Phoneのトラスト デバイス指定」

• 「ポートのtrust-deviceステートの確認」

デフォルト設定

全ポートに対するデフォルト設定値は trust-device none です。

Cisco IP Phoneのトラスト デバイス指定

Cisco IP Phoneをトラスト デバイスに指定するには、イネーブル モードで次の作業を行います。

ポート4/1のCisco IP Phoneだけをトラスト デバイスに設定する例を示します。

ポート4/1でトラスト デバイスをディセーブルにする例を示します。

ポートのtrust-deviceステートの確認

ポートのtrust-deviceステートを確認するには、ユーザ モードで次の作業を行います。

信頼境界機能がアクティブな状態の場合、実行時のポートの信頼状態は電話機が接続されているかどうかによって異なります。

（注） 電話機がスイッチ ポートから外された場合、ポートがuntrustedステートに変更されるのに、わずかなコンバージェンス時間がかかります（最大15秒）。

次に示すのは、ポート4/1のtrust-deviceステートおよびtrustステートを確認する例です。

自動音声設定マクロの概要

ciscoipphone または ciscosoftphone キーワードを使用してポート上で自動音声設定マクロを実行すると、次の機能が実装されます。

• ポートがイネーブルになります。

• CDP、STP、およびVTPについてレイヤ2プロトコルがディセーブルになります。

• ポートのメンバーシップが[static]に設定されます。

• ポートで set port host コマンドが実行されます。

• 指定したデータVLANがポートと対応づけられます。

• グローバル自動QoSコマンドが実行されます。

ciscoipphone キーワードをポートで実行すると、上述の機能以外に、次の機能も実装されます。

• 指定した外部VLANがポートと対応づけられます。

• インライン パワーがイネーブルになります。

• CDPがグローバルに、またポート上でイネーブルになります。

• CDPがバージョンv2に設定されます。

• Cisco IP Phone用のポートベース自動QoSコマンドが実行されます。

ciscosoftphone キーワードをポートで実行すると、上述の機能以外に、次の機能も実装されます。

• ポートの外部VLANが[none]に設定されます。

• Cisco SoftPhone用のポートベース自動QoSコマンドが実行されます。

自動音声設定 ― Cisco IP Phoneの場合

通常の設定では、Cisco IP Phone 79xxは、Catalystスイッチのポートに直接接続します。必要に応じてPCを電話機に接続し、スイッチのホップとして使用できます。

一般的に電話機から発せられスイッチに入るトラフィックは、802.1Q/pヘッダーを使用してタグでマーキングされます。ヘッダーには、VLAN情報とCoS 3ビット フィールドが含まれています。CoSによって、そのパケットのプライオリティが決まります。スイッチは、CoSフィールドを使用してPCのトラフィックと電話機のトラフィックを区別します。スイッチは、DSCPフィールドを同じ用途に使用することもできます。

Cisco IP Phone 79xxの通常の設定では、電話機から発せられスイッチに入るトラフィックは信頼されます。ポートの信頼状態をtrust-cosに設定して、音声トラフィックをネットワークのその他のトラフィック タイプより適切に優先させます。

Cisco IP Phone 79xxには内蔵スイッチがあり、PC、電話機およびスイッチ ポートからやって来るトラフィックをミックスします。Cisco IP Phone 79xxには設定が必要な信頼機能と分類機能があります。

IP Phoneを接続するポートは、いくつかの機能をイネーブルまたはディセーブルに設定する必要があります。自動音声設定によって、必ず必要な機能がイネーブルに設定されるようになります。このような機能の大部分は、 set port host コマンドを実行すると実装されます（チャネルのディセーブル化、PortFastのイネーブル化など）。QoSが機能するためには、VLANと外部VLANをポート上に設定する必要があります。インライン パワーはイネーブルに設定する必要があり（利用できる場合）、信頼境界機能が機能するためには、CDPをイネーブルに設定しなければなりません。QoS設定は自動QoS機能によって処理されます（「自動QoSの使用」を参照）。

自動音声設定 ― Cisco SoftPhoneの場合

Cisco SoftPhoneは標準のPCで実行するソフトウェア製品で、IP Phoneをエミュレートします。Cisco SoftPhoneとCisco IP Phone 79xxの主な違いは、Cisco SoftPhoneはDSCPを介してその音声トラフィックをマーキングするのに対し、Cisco IP Phone 79xxはCoSを介してトラフィックをマーキングする点です。スイッチのQoS設定は、ポートに入るトラフィックのレイヤ3マーキングを信頼することで、この動作に対応します。それ以外のすべての動作はCisco IP Phone 79xxと同じです。CDPなどの機能は、信頼境界機能がCisco SoftPhoneをサポートしないので、イネーブルにする必要がありません。

自動音声設定の設定時の注意事項および制限事項

ここでは、自動音声設定の設定時の注意事項および制限事項について説明します。

• 「サポート対象の電話機」

• 「CDPの依存関係」

• 「EtherChannelの考慮事項」

• 「PFC/PFC2のサポート」

• 「モジュールのサポート」

サポート対象の電話機

ciscoipphone キーワードを指定して自動音声設定を使用する場合、一部のQoS設定では、次の電話機だけでサポートされている電話機固有の設定（trust-ext、ext-cos）が必要です。その電話機は、Cisco IP Phone 7910、Cisco IP Phone 7940、Cisco IP Phone 7960、およびCisco IP Phone 7935です。ただし、 ciscoipphone キーワードはこれらのモデルに限定ではありません。どの電話機でも、スイッチに設定したその他すべてのQoS設定の恩恵を受けられます。

Cisco SoftPhoneは、 ciscoipsoftphone キーワードによってサポートされています。

CDPの依存関係

Cisco IP PhoneにQoS設定と信頼境界機能を設定するには、ポートでCisco Discovery Protocol（CDP）のバージョン2以降をイネーブルにします。

CDPは、 ciscoipphone QoS設定に対してだけイネーブルにする必要があり、CDPは自動音声設定機能の他のコンポーネントには作用しません。

EtherChannelの考慮事項

自動音声設定コマンドはチャネリングをサポートしません。

PFC/PFC2のサポート

ciscoipphone キーワードには、PFCやPFC2は不要です。 ciscosoftphone キーワードでは、PFCやPFC2が必要です。

モジュールのサポート

ciscoipphone キーワードは、 10/100および10/100/1000イーサネット ポート上でだけサポートされています。

一方、 ciscosoftphone キーワードは、すべてのイーサネット ポートでサポートされています。

自動音声設定のCLIインターフェイス

ここでは、自動音声設定のCLIインターフェイスについて説明します。

• 「コマンドについて」

• 「ciscoipphoneコマンドの出力」

• 「ciscosoftphoneコマンドの出力」

コマンドについて

ciscoipphone または ciscosoftphone キーワード、およびデータVLANを指定する必要があります。外部VLANの指定は ciscoipphone キーワードのオプションです。RSPANとプライベートVLANはサポートされていません。自動音声設定のコマンド構文は、次のとおりです。

ciscoipphoneコマンドの出力

ciscoipphone キーワードを指定してコマンド実行すると、次のような出力が表示されます（外部VLANの指定はオプションです）。

外部VLANを指定しなかった場合は、次の警告メッセージが表示されます。

ciscosoftphoneコマンドの出力

ciscosoftphone キーワードを指定してコマンドを実行すると、次のような出力が表示されます。

自動音声設定ステートメントの詳細

ここでは、自動音声設定ステートメントの詳細を示します。

• 「ciscoipphone設定ステートメント」

• 「ciscosoftphone設定ステートメント」

ciscoipphone設定ステートメント

ciscoipphone 自動音声設定コマンドは、次のような構成になります。

ciscosoftphone設定ステートメント

ciscosoftphone 自動音声設定コマンドは、次のような構成になります。

ネットワークでの自動音声設定の使用方法

インターフェイスとそのインターフェイスに接続しているデバイスに応じて、さまざまな自動音声マクロを実行する必要があります。各ポートについて、該当するキーワードを指定してポートベースのマクロ コマンドを実行します（ 表 47-6 を参照）。
