スイッチにおける冗長スーパバイザ エンジンの設定
ここでは冗長スーパバイザ エンジンの設定方法について説明します。
• 「同期化プロセスの開始」
• 「スーパバイザ エンジンの冗長構成に関する注意事項および制限事項」
• 「スタンバイ スーパバイザ エンジン ステータスの確認」
• 「スタンバイ スーパバイザ エンジンへの強制切り替え」
• 「ハイ アベイラビリティ機能」
• 「スーパバイザ エンジンの同期化の例」
同期化プロセスの開始
アクティブおよびスタンバイ スーパバイザ エンジン上のランタイム イメージおよびブート イメージの同期化が開始される条件は、次のとおりです。
• アクティブおよびスタンバイ スーパバイザ エンジン間でのランタイム イメージのタイムスタンプの不一致 ― システムの起動時またはリセット時に、それぞれのランタイム イメージのタイムスタンプが異なっている場合、アクティブ スーパバイザ エンジンが自分のランタイム イメージに合わせて、スタンバイ スーパバイザ エンジンを同期化させます。
• アクティブおよびスタンバイ スーパバイザ エンジン間でのブート イメージのタイムスタンプの不一致 ― システムの起動時またはリセット時に、それぞれのブート イメージのタイムスタンプが異なっている場合、またはBOOT環境変数が変更された場合には、アクティブ スーパバイザ エンジンが自分のブート イメージに合わせて、スタンバイ スーパバイザ エンジンを同期化させます。
• 現在のブート イメージの上書き ― いずれかのフラッシュ デバイス上で保管されている現在のブート イメージが上書きされた場合、ファイルシステム管理モジュールがそのイベントを検出し、同期化を開始します。アクティブ スーパバイザ エンジンが自分の新しいブート イメージに合わせて、スタンバイ スーパバイザ エンジンを同期化させます。
• BOOT環境変数の変更 ― BOOT環境変数を変更して、異なるデフォルトブート イメージを指定した場合、アクティブ スーパバイザ エンジンによってブート イメージの同期化が開始されます。NVRAM設定モジュールがそのイベントを検出し、起動設定パラメータを調べることにより、次に可能性の高いブート ファイル名を指定して、フラッシュ同期機能を呼び出します。
• 同じブート イメージ ファイル名が使用されているフラッシュPCカード ― アクティブまたはスタンバイのどちらかのスーパバイザ エンジンのフラッシュ デバイスを交換し、新しいフラッシュ デバイスに以前のフラッシュ デバイスのブート イメージと同じ名前の(タイムスタンプの異なる)ブート イメージが格納されている場合、フラッシュ ファイル管理モジュールが同期機能を開始します。
• 現在のランタイム イメージの削除 ― フラッシュ デバイスから現在のランタイム イメージを削除する場合、フラッシュ ファイル管理モジュールから削除の確認を求められます。確認すると、フラッシュ ファイル管理モジュールがフラッシュの同期化を開始し、NVRAM設定モジュールに変更を通知します。NVRAM設定モジュールは、BOOT環境変数を調べ、次に起動できるイメージを特定し、新しいイメージ名を使用してフラッシュ同期機能を呼び出します。
スーパバイザ エンジンの冗長構成に関する注意事項および制限事項
次に挙げる条件またはイベントは、冗長構成のスーパバイザ エンジン間でイメージが正しく同期化されず、予想外の結果が生じる原因になります。
• アクティブ スーパバイザ エンジンへの新しいイメージのダウンロード
アクティブ スーパバイザ エンジンに新しいイメージをダウンロードすると、新しいイメージが(ブートフラッシュ、またはフラッシュPCカード スロット内のいずれかのフラッシュPCカードの)ファイルシステムにコピーされます。このイメージはブート イメージとして設定されていない場合もあるので、新しくダウンロードしたイメージは、スタンバイ スーパバイザ エンジンに自動的にはコピーされません。
アクティブおよびスタンバイのスーパバイザ エンジン間で同期機能を開始するには、新しくダウンロードしたイメージを、アクティブ スーパバイザ エンジン上でブート イメージとして設定する必要があります。同期化は、ブート変数を変更したときに行われます。新しいイメージを実行するには、システムのリセットが必要です。
• 現在のランタイム イメージが見つからない場合
アクティブ スーパバイザ エンジンがフラッシュ デバイス上で現在のランタイム イメージを見つけることができない場合には、エラー状態が伝えられます。スタンバイ スーパバイザ エンジンが搭載またはリセットされても、フラッシュの同期化は実行されません。さらに、スタンバイ スーパバイザ エンジンのSTATUS LEDがレッドで点灯し、Syslogエラー メッセージが生成されます。
• スロット2にアクティブ スーパバイザ エンジンが搭載されている場合
アクティブ スーパバイザ エンジンがスロット2に搭載されている場合、スタンバイ スーパバイザ エンジンはスロット1にあります。設定を変更して新しいブート イメージを指定し、システムをリセットすると、スロット1のスーパバイザ エンジンがアクティブ スーパバイザ エンジンになり、対応するデフォルトのブート イメージがロードされて、変更した設定内容が取り消されます。この問題を回避するために、ブート ファイル設定を変更すると、スイッチはただちに、フラッシュの同期化を要求するプロンプトを表示します。
スタンバイ スーパバイザ エンジン ステータスの確認
一連のCLIコマンドを使用すると、スタンバイ スーパバイザ エンジンのステータスを確認できます。
(注) show moduleコマンドは、搭載されたドータ カードについての情報を出力します。show testコマンドは、オンボードのApplication-Specific Integrated Circuit(ASIC;特定用途向けIC)についての情報を出力します。
スタンバイ スーパバイザ エンジンのステータスを調べるには、次の作業のうち1つまたは複数を行います。
|
|
スタンバイ スーパバイザ エンジンのステータスを表示します。 |
show module [ mod ] |
スタンバイ スーパバイザ エンジンのアップリンク ポート ステートを表示します。 |
show port [ mod [ /port ]] |
スタンバイ スーパバイザ エンジンについて、診断テスト結果を表示します。 |
show test [ mod ] |
show module および show test コマンドを使用して、スタンバイ スーパバイザ エンジンのステータスを調べる例を示します。
Console> (enable) show module 2
Mod Slot Ports Module-Type Model Status
--- ---- ----- ------------------------- ------------------- --------
2 2 2 1000BaseX Supervisor WS-X6K-SUP1-2GE ok
Mod Module-Name Serial-Num
--- ------------------- -----------
Mod MAC-Address(es) Hw Fw Sw
--- -------------------------------------- ------ ---------- -----------------
2 00-e0-14-0e-f5-6c to 00-e0-14-0e-f5-6d 0.404 4.2(2038) 4.2(0.24)VAI50
00-e0-14-0e-f5-6e to 00-e0-14-0e-f5-6f
00-10-7b-bb-2b-00 to 00-10-7b-bb-2e-ff
Mod Sub-Type Sub-Model Sub-Serial Sub-Hw
--- ------------------- ------------------- ----------- ------
2 L2 Switching Engine WS-F6020 SAD02350211 0.101
Console> (enable) show test 2
Module 2 : 2-port 1000BaseX Supervisor
Network Management Processor (NMP) Status: (. = Pass, F = Fail, U = Unknown)
ROM: . Flash-EEPROM: . Ser-EEPROM: . NVRAM: . EOBC Comm: .
Line Card Status for Module 1 : PASS
Line Card Diag Status for Module 2 (. = Pass, F = Fail, N = N/A)
Loopback Status [Reported by Module 2] :
スタンバイ スーパバイザ エンジンへの強制切り替え
アクティブ スーパバイザ エンジンをリセットすることによって、スタンバイ スーパバイザ エンジンに強制的に切り替えることができます。
(注) アクティブ スーパバイザ エンジンをリセットすると、オープンしているTelnetセッションが切断されます。
スタンバイ スーパバイザ エンジンに強制的に切り替えるには、イネーブル モードで次の作業を行います。
|
|
アクティブ スーパバイザ エンジンをリセットします( mod はアクティブ スーパバイザ エンジンの番号)。 |
reset mod |
アクティブ スーパバイザ エンジン上でCISCO-STACK-MIB moduleAction変数をreset(2)に設定することによって、スタンバイ スーパバイザ エンジンに強制的に切り替えることもできます。切り替えが行われると、システムから標準のSNMPウォームスタート トラップが、設定されているトラップ レシーバーに送信されます。
アクティブ スーパバイザ エンジンからスタンバイ スーパバイザ エンジンに強制切り替えしたときの、アクティブ スーパバイザ エンジンのコンソール出力例を示します。
Console> (enable) reset 1
This command will force a switch-over to the standby Supervisor module.
Do you want to continue (y/n) [n]? y
Console> (enable) 12/07/1998,17:04:39:SYS-5:Module 1 reset from Console//
System Bootstrap, Version 3.1(2)
Copyright (c) 1994-1997 by cisco Systems, Inc.
System Bootstrap, Version 3.1(2)
Copyright (c) 1994-1997 by cisco Systems, Inc.
Presto processor with 32768 Kbytes of main memory
Autoboot executing command: "boot bootflash:cat6000-sup.5-4-1a.bin"
CCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCC
Uncompressing file: ###########################################################
System Power On Diagnostics
NVRAM Size .. .................512KB
ID Prom Test ..................Passed
DPRAM Size ....................16KB
DPRAM Data 0x55 Test ..........Passed
DPRAM Data 0xaa Test ..........Passed
DPRAM Address Test ............Passed
Clearing DPRAM ................Done
System DRAM Memory Size .......32MB
DRAM Data 0x55 Test ...........Passed
DRAM Data 0xaa Test ...........Passed
DRAM Address Test ............Passed
Clearing DRAM .................Done
EARLII ........................Present
EARLII RAM Test ...............Passed
EARL Serial Prom Test .........Passed
Level2 Cache ..................Present
Level2 Cache test..............Passed
Boot image: bootflash:cat6000-sup.5-4-1a.bin
Downloading epld sram device please wait ...
Programming successful for Altera 10K50 SRAM EPLD
This module is now in standby mode.
Console is disabled for standby supervisor
次に、アクティブ スーパバイザ エンジンからスタンバイ スーパバイザ エンジンに強制切り替えしたときの、スタンバイ スーパバイザ エンジンのコンソール出力例を示します。
12/07/1998,17:04:43:MLS-5:Multilayer switching is enabled
12/07/1998,17:04:43:MLS-5:Netflow Data Export disabled
12/07/1998,17:04:44:SYS-5:Module 2 is online
12/07/1998,17:04:45:SYS-5:Module 5 is online
12/07/1998,17:04:45:SYS-5:Module 7 is online
12/07/1998,17:04:45:SYS-5:Module 3 is online
12/07/1998,17:04:52:MLS-5:Route Processor 172.20.52.6 added
12/07/1998,17:05:10:SYS-5:Module 8 is online
12/07/1998,17:05:14:SYS-5:Module 9 is online
12/07/1998,17:05:22:SYS-5:Module 4 is online
12/07/1998,17:06:13:SYS-5:Module 1 is in standby mode
Supervisor image synchronization process will start in 10 seconds
12/07/1998,17:06:37:SYS-5:Ports on standby supervisor(Module 1) are UP
12/07/1998,17:06:41:SYS-5:Active supervisor is synchronizing the NMP image.
12/07/1998,17:06:44:SYS-5:The active supervisor has synchronized the NMP image.
ハイ アベイラビリティ機能
ハイ アベイラビリティ機能により、アクティブ スーパバイザ エンジンの故障時にアクティブ スーパバイザ エンジンからスタンバイ スーパバイザ エンジンへの切り替え時間を最小限に抑えることができます。
ハイ アベイラビリティ機能がリリースされる以前は、高速スイッチオーバーによってスタンバイ スーパバイザ エンジンへの切り替えが速やかに行われていました。しかし高速スイッチオーバーでは、スイッチオーバー以前のスイッチ機能のステートが不明なため、スタンバイ スーパバイザエンジンをアクティブにする際すべてのスイッチ機能を初期化し直し、スイッチを再起動する必要がありました。
ハイ アベイラビリティ機能では、このような制約がなくなっています。アクティブ スーパバイザ エンジンがスタンバイ スーパバイザ エンジンと通信し、機能のプロトコル ステートの同期化を保つためです。スーパバイザ エンジン間の同期化により、障害時にスタンバイ スーパバイザ エンジンが速やかに機能を引き継ぎます。
さらにハイ アベイラビリティ機能では、アクティブおよびスタンバイ スーパバイザ エンジン上で異なるソフトウェア イメージを実行できる バージョニング オプションも提供されます。
次に、これらの機能について説明します。
• 「ハイ アベイラビリティの概要」
• 「ハイ アベイラビリティでサポートされる機能」
• 「ハイ アベイラビリティ設定時の注意事項」
• 「バージョニングの概要」
• 「CLIコマンド」
• 「スタンバイ スーパバイザ エンジンへの異なる(ただし互換性のある)イメージのロード」
ハイ アベイラビリティの概要
ハイ アベイラビリティを可能にするために、アクティブ スーパバイザ エンジン上でシステム データベースが保守され、そのデータベース内のデータに変更があると、スタンバイ スーパバイザ エンジンに最新情報が送られます。アクティブ スーパバイザ エンジンは、何らかのステートの変更が発生すると、スタンバイ スーパバイザ エンジンと通信して情報を更新し、サポートされる機能の現在のプロトコル ステートをスタンバイ スーパバイザ エンジンが認識できるようにします。スタンバイ スーパバイザ エンジンは、すべてのモジュール、ポート、およびVLAN(仮想LAN)について現在のプロトコル ステートを認識しています。このステート情報を使用して各プロトコルが初期化され、ただちに動作を開始できます。
アクティブ スーパバイザ エンジンは、システム バス(バックプレーン)を制御し、ネットワークとの間でパケットを送受信し、すべてのモジュールを制御します。プロトコルはアクティブ スーパバイザ エンジン上でだけ動作します。
スタンバイ スーパバイザ エンジンはシステム バスから切り離されていて、パケットのスイッチングは行いません。ただし、スイッチング バスからパケットを受信して、レイヤ2スイッチド フローのために学習してレイヤ2転送テーブルに入力します。さらにスタンバイ スーパバイザ エンジンは、スイッチング バスからパケットを受信して、レイヤ3スイッチド フローのために学習し、Multilayer Switching(MLS;マルチレイヤ スイッチング)テーブルに入力します。スタンバイ スーパバイザ エンジンは、パケットの転送にはまったく関与せず、どのモジュールとも通信しません。
スタンバイ スーパバイザ エンジンの稼働時にハイ アベイラビリティをイネーブルに設定すると、イメージのバージョン互換性がチェックされます。互換性がある場合、データベースの同期化が開始されます。ハイ アベイラビリティ互換の各機能は、切り替え後、スタンバイ スーパバイザ エンジンに保存されていたステートから処理を続行します。
ハイ アベイラビリティをディセーブルにすると、データベースの同期化は実行されず、切り替え後はスタンバイ スーパバイザ エンジン上ですべての機能を再起動しなければなりません。
ハイ アベイラビリティをイネーブルからディセーブルに変更すると、アクティブ スーパバイザ エンジンからの同期化は停止され、スタンバイ スーパバイザ エンジンはその時点での同期データをすべて廃棄します。
ハイ アベイラビリティをディセーブルからイネーブルに変更すると、(スタンバイ スーパバイザ エンジンが存在し、しかもそのイメージ バージョンが互換である場合)アクティブからスタンバイ スーパバイザ エンジンへの同期化が開始されます。
NVRAMの同期化は、(2つのスーパバイザ エンジンのNVRAMバージョンが互換である場合)ハイ アベイラビリティがイネーブル/ディセーブルのどちらであっても行われます。
スタンバイ スーパバイザ エンジンがシステム ブート時に搭載されていなかった場合、アクティブ スーパバイザ エンジンはこの状況を検知し、同期化のためのデータベースの最新情報をキューに入れません。同様に、スタンバイ スーパバイザ エンジンをリセットまたは取り外した場合、同期化のための最新情報はキューに入れられず、同期化キュー内の未処理の更新データは廃棄されます。スタンバイ スーパバイザ エンジンになる第2のスーパバイザ エンジンをオンラインの状態で挿入するか再起動すると、アクティブ スーパバイザ エンジンはシステム データベース全体をスタンバイ スーパバイザ エンジンにダウンロードします。これで初めてグローバルな同期化が成立し、アクティブ スーパバイザ エンジンは個々の最新情報をキューに入れ、スタンバイ スーパバイザ エンジンとの同期化を図るようになります。
(注) 第2スーパバイザ エンジンをオンラインの状態で挿入するか再起動した場合、グローバルな同期が成立するまでに数分かかることがあります。
ハイ アベイラビリティでサポートされる機能
Catalyst 6500シリーズ スイッチのハイ アベイラビリティ機能は、次の3つのカテゴリに分類されます( 表 22-1 を参照)。
• サポートされる機能 ― ハイ アベイラビリティが完全にサポートされます。この機能のデータベースは、アクティブ スーパバイザ エンジンからスタンバイ スーパバイザ エンジンに同期化されます。
• 互換機能 ― ハイ アベイラビリティがサポートされません。この機能のデータベースは、アクティブ スーパバイザ エンジンからスタンバイ スーパバイザ エンジンに同期化されます。ただし、ハイ アベイラビリティをイネーブルにすると、互換機能をイネーブルにできます。
• 非互換機能 ― ハイ アベイラビリティがサポートされません。この機能のデータベースは、アクティブ スーパバイザ エンジンからスタンバイ スーパバイザ エンジンに同期化されません。ハイ アベイラビリティをイネーブルにしても、非互換機能をイネーブルにできません。また、この非互換機能をイネーブルにすると、ハイ アベイラビリティをイネーブルにできません。
表 22-1 ハイ アベイラビリティ機能のサポート
|
|
|
CEF |
ASLB |
ダイナミックVLAN |
COPS-DS |
CDP |
GVRP |
COPS-PR |
GMRP |
プロトコル フィルタリング |
DTP |
IGMPスヌーピング |
|
EtherChannel |
RMON |
|
Cisco IOS ACL |
RSVP |
|
MLS |
SNMP |
|
PAgP |
Telnetセッション |
|
QoS |
UplinkFast |
|
SPAN |
VTPプルーニング |
|
STP |
|
|
トランキング |
|
|
UDLD |
|
|
VACL |
|
|
VTP |
|
|
ポート セキュリティ |
|
|
802.1x |
|
|
ハイ アベイラビリティ設定時の注意事項
ここでは、ハイ アベイラビリティ設定時の注意事項について説明します。
• Cisco IOSソフトウェアではハイ アベイラビリティは実行されないので、アクティブMSFCのルーティング テーブル エントリは維持されません。ただし、アクティブおよびスタンバイの両方のスーパバイザ エンジン上でMSFCを同じコンフィギュレーションに設定し、アクティブMSFCとスタンバイMSFCの間でルーティング テーブル エントリを維持することはできます。MSFC上にHot Standby Router Protocol(HSRP)を設定すると、ルーティングが自動的にバックアップされます。詳細は、「MSFC冗長機能」を参照してください。
• タイマーおよび統計は、アクティブ スーパバイザ エンジンからスタンバイ スーパバイザ エンジンに同期化されません。
• MLSフローは、アクティブ スーパバイザ エンジンからスタンバイ スーパバイザ エンジンへ維持されます。
• 802.1xポートでは、許可および未許可の状態だけがアクティブ スーパバイザ エンジンからスタンバイ スーパバイザ エンジンに同期化されます。その他の状態にあるポートは、スイッチオーバー発生後初期化されるか、再起動されます。
• 802.1xレコードの更新は、同様なタイプの更新を1つのレコードにまとめることによって最小化されています。
レコードの変数が変更されると、アクティブ スーパバイザ エンジンは、スタンバイ スーパバイザ エンジンにレコードを送ります。
• 許可済みポートの802.1x再認証タイマーは、スイッチオーバー発生後再始動します。
• ポート セキュリティ統計情報は、アクティブ スーパバイザ エンジンからスタンバイ スーパバイザ エンジンに同期化されません。
• ハイ アベイラビリティをイネーブルにするか、セキュア ポートを備えたスイッチ上でスタンバイ スーパバイザ エンジンをオンラインの状態で取り付けると、ポート単位およびMAC関連情報はすべてアクティブ スーパバイザ エンジンからスタンバイ スーパバイザ エンジンに同期化されます。
バージョニングの概要
ハイ アベイラビリティのバージョニング機能をイネーブルに設定した場合、アクティブ スーパバイザ エンジンおよびスタンバイ スーパバイザ エンジン上に、異なっていながら互換性のある2つのイメージを保持することができます。アクティブ スーパバイザ エンジンはスタンバイ スーパバイザ エンジンとイメージのバージョン情報を交換し、イメージの互換性によってハイ アベイラビリティ機能がイネーブルになるかを判別します。アクティブおよびスタンバイ スーパバイザ エンジンの実行するイメージ バージョンに互換性がない場合、ハイ アベイラビリティをイネーブルにすることはできません。
イメージ バージョニングは、スーパバイザ エンジン ソフトウェア リリース5.4(1)以降のリリースでサポートされます。バージョニングをイネーブルに設定した場合、アクティブ スーパバイザ エンジンとスタンバイ スーパバイザ エンジンが異なるイメージを実行していても、それらのイメージに互換性があるかぎり、ハイ アベイラビリティは完全にサポートされます。完全に互換性のあるイメージは、次に示すものだけです。
• Supervisor Engine 1
–5.5(3)と5.5(4)
–6.1(3)と6.1(4)
–6.2(2)と6.2(3)
–6.3(2)と6.3(3)
–6.3(4)と6.3(5)
–6.3(6)と6.3(7)
• Supervisor Engine 2
–6.1(3)と6.1(4)
–6.2(2)と6.2(3)
–6.3(2)と6.3(3)
ギガビット イーサネット スイッチング モジュールを除くすべてのモジュールと互換性のあるイメージは、次のとおりです。
• Supervisor Engine 1
–5.4(3)と5.4(4)
–5.5(3)と5.5(5)
–5.5(4)と5.5(5)
ギガビット イーサネット スイッチング モジュールとは互換性があるが10/100BASE-Tモジュールとは互換性のないイメージは、次のとおりです。
• Supervisor Engine 1
–5.5(6a)と5.5(7)
SFM/SFM2を除くすべてのモジュール、およびファブリック対応モジュールと互換性があるイメージは、次のとおりです。
• Supervisor Engine 2
–6.3(4)と6.3(5)
–6.3(6)と6.3(7)
注意 互換性のないバージョンのイメージを実行すると設定情報が消失します。
(注) 2つのスーパバイザ エンジンを搭載している場合、先に起動したスーパバイザ エンジンがアクティブ モジュールになり、第2スーパバイザ エンジンはスタンバイ モードになります。2つのスーパバイザ エンジンがシステムに搭載されている場合は、起動時にスロット1のスーパバイザ エンジンがアクティブになり、スロット2のスーパバイザ エンジンがスタンバイ モードになります。このとき、2つのスーパバイザ エンジンのソフトウェア バージョンが異なっているか、または2つのスーパバイザ エンジンのNVRAM設定が異なっており、しかもバージョニングがイネーブルに設定されていない場合には、アクティブ スーパバイザ エンジンのソフトウェア イメージおよび設定がスタンバイ スーパバイザ エンジンに自動的にダウンロードされます。
CLIコマンド
ここでは、ハイ アベイラビリティおよびバージョニングに関連するCLIコマンドについて説明します。
ハイ アベイラビリティのイネーブル/ディセーブル化
デフォルトでは、ハイ アベイラビリティはディセーブルに設定されています。ハイ アベイラビリティをイネーブルまたはディセーブルにするには、イネーブル モードで次の作業を行います。
|
|
ハイ アベイラビリティをイネーブルまたはディセーブルにします。 |
set system highavailability { enable | disable } |
ハイ アベイラビリティをイネーブルにする例を示します。
Console> (enable)
set system highavailability enable
System high availability enabled.
次に、ハイアベイラビリティをディセーブルにする例を示します。
Console> (enable)
set system highavailability disable
System high availability disabled.
ハイ アベイラビリティ バージョニングのイネーブル/ディセーブル化
デフォルトでは、ハイ アベイラビリティ バージョニングはディセーブルに設定されています。ハイ アベイラビリティ バージョニングをイネーブルまたはディセーブルにするには、イネーブル モードで次の作業を行います。
|
|
ハイ アベイラビリティ バージョニングをイネーブルまたはディセーブルにします。 |
set system highavailability versioning { enable | disable } |
ハイ アベイラビリティ バージョニングをイネーブルにする例を示します。
Console> (enable)
set system highavailability versioning enable
Image versioning enabled.
次に、ハイ アベイラビリティ バージョニングをディセーブルにする例を示します。
Console> (enable)
set system highavailability versioning disable
Image versioning disabled.
ハイ アベイラビリティの設定および稼働ステータスの表示
show system highavailability コマンドを実行すると、次の情報が表示されます。
• ハイ アベイラビリティの設定(イネーブル/ディセーブル)
• バージョニングの設定(イネーブル/ディセーブル)
• ハイ アベイラビリティの稼働ステータス(スタンバイ スーパバイザ エンジンが搭載され稼働しているかどうかに基づく)。稼働ステータス フィールドには、次のいずれかが表示されます。
– OFF(high-availability-not-enabled):NVRAMのハイ アベイラビリティ オプションがディセーブルに設定されています。
– OFF(standby-supervisor-not-present):スタンバイ スーパバイザ エンジンが搭載されていません。
– OFF(standby-supervisor-image-incompatible):スタンバイ スーパバイザ エンジンがアクティブ スーパバイザ エンジンとは異なるイメージを実行しており、しかもイメージがバージョン互換ではありません(NVRAMのバージョニング オプションはイネーブルに設定されています)。同期化は一切行われません(アクティブ スーパバイザ エンジン上のNVRAMで設定が変更されても、バージョン間に互換性がないので、スタンバイ スーパバイザ エンジン には伝えられません)。
– OFF(standby-supervisor-image-nvram-only-compat):スタンバイ スーパバイザ エンジンがアクティブ スーパバイザ エンジンとは異なるイメージを実行しており(NVRAMのバージョニング オプションはイネーブルに設定されています)、そのイメージはNVRAM互換性があるだけです(したがって、アクティブ スーパバイザ エンジン上のNVRAMで設定が変更されると、スタンバイ スーパバイザ エンジン に伝えられます)。ただし、ハイ アベイラビリティはサポートできません。
– OFF(standby-supervisor-not-operational-yet):スタンバイ スーパバイザ エンジンが検出されましたが稼働していません(まだオンラインではありません)。
– OFF(high-availability-not-operational-yet):スタンバイ スーパバイザ エンジンは稼働しています(オンラインです)が、ハイ アベイラビリティはまだ稼働していません(システムがリセット後に起動したとき、ハイ アベイラビリティが稼働するまでに数分かかります)。
– ON:ハイ アベイラビリティが稼働しています。アクティブ スーパバイザ エンジンの各機能は、スタンバイ スーパバイザ エンジンとの同期をとるため、ステータス変更のキューイングを開始しました。
ハイ アベイラビリティの設定および稼働ステータスを表示するには、次の作業を行います。
|
|
ハイ アベイラビリティの設定および稼働ステータスを表示します。 |
show system highavailability |
ハイ アベイラビリティの設定および稼働状況を表示する例を示します。
Console> (enable) show system highavailability
Highavailability: disabled
Highavailability versioning: disabled
Highavailability Operational-status: OFF (high-availability-not-enabled)
ハイ アベイラビリティをイネーブルにする例を示します。
Console> (enable) set system highavailability enable
System high availability enabled.
Console> (enable) show system highavailability
Highavailability: enabled
Highavailability versioning: disabled
Highavailability Operational-status: ON
スタンバイ スーパバイザ エンジンへの異なる(ただし互換性のある)イメージのロード
スタンバイ スーパバイザ エンジンに、アクティブ スーパバイザ エンジン上のイメージとは異なる、新しいイメージをロードする手順は、次のとおりです。アクティブ スーパバイザ エンジンのコンソール ポートから、次の作業を実行します(アクティブ スーパバイザ エンジンはスロット1に搭載されています)。
ステップ 1 ハイ アベイラビリティをイネーブルにします。
Console> (enable)
set system highavailability enable
System high availability enabled.
ステップ 2 アクティブ スーパバイザ エンジンのブートフラッシュに、新しいイメージをダウンロードします。
Console> (enable) copy tftp:image2.bin bootflash
IP address or name of remote host []? 172.20.52.3
8763532 bytes available on device bootflash, proceed (y/n) [n]? y
ステップ 3 スタンバイ スーパバイザ エンジンのブートフラッシュに、新しいイメージをコピーします。
Console> (enable) copy bootflash:image2.bin 2/bootflash:
5786532 bytes available on device bootflash, proceed (y/n) [n]? y
ステップ 4 スタンバイ スーパバイザ エンジンが新しいイメージをブートするように、BOOT環境変数を変更します。
Console> (enable) set boot system flash bootflash:image2.bin prepend 2
BOOT variable = bootflash:image2.bin,1;slot0:image1.bin,1
ステップ 5 スタンバイ スーパバイザ エンジンをリセットして、新しいイメージをブートします。
Console> (enable) reset 2
This command will reset the system.
Do you want to continue (y/n) [n]? y
スーパバイザ エンジンの同期化の例
ここでは、同期機能が特定の条件を検出した場合の現象について、具体的な例を紹介します。
• 「ランタイム イメージとブートストリングの同期化」
• 「アクティブおよびスタンバイ スーパバイザ エンジンのブート イメージの同期化」
(注) ここで示す一連の例で、ブートストリングの中のファイル名の後ろの1という数字(例:
bootflash:f1,1)は、Trivial File Transfer Protocol(TFTP;簡易ファイル転送プロトコル)ブートの試行回数を表します。ただし、スーパバイザ エンジンではTFTPによるブートはサポートされていません。Cisco IOSの表記との一貫性のため、この数字を含めています。
(注) ただし、ここで紹介する例は、考えられるすべての事例を含んでいるわけではありません。
ランタイム イメージとブートストリングの同期化
ここでは、アクティブ スーパバイザ エンジンのランタイム イメージとスタンバイ スーパバイザ エンジンとの同期化について、4つの例を紹介します。
例 1:ランタイム イメージの同期化が行われない場合
例1の設定は、次のとおりです。
• アクティブ スーパバイザ エンジンの設定は、次のとおりです(スタンバイ スーパバイザ エンジンのイメージがアクティブ スーパバイザ エンジンのイメージと同じである場合、出力は同じになります)。
–ランタイム イメージ: bootflash:f1
–ブートストリング: bootflash:f1,1
–ブートフラッシュ: f1
• アクティブ スーパバイザ エンジンの f1 のタイムスタンプは、スタンバイ スーパバイザ エンジンの f1 と同じです。
• 予測される結果は、次のとおりです。
–アクティブ スーパバイザ エンジンの f1 イメージは、スタンバイ スーパバイザ エンジンにコピーされません。
–スタンバイ スーパバイザ エンジンのブートストリングは変更されません。
–スタンバイ スーパバイザ エンジンはリセットされません。
例 2:ファイルのコピー、ブートストリングの変更、スタンバイ スーパバイザ エンジンのリセットが行われる場合
例2の設定は、次のとおりです。
• アクティブ スーパバイザ エンジンの設定は、次のとおりです。
–ランタイム イメージ: bootflash:f1
–ブートストリング: bootflash:f1,1
–ブートフラッシュ: f1
• スタンバイ スーパバイザ エンジンの設定は、次のとおりです。
–ランタイム イメージ: bootflash:f2
–ブートストリング: bootflash:f2,1
–ブートフラッシュ: f2
• アクティブ スーパバイザ エンジンの f1 のタイムスタンプは、スタンバイ スーパバイザ エンジンの f2 と同じではありません。
• 予測される結果は、次のとおりです。
–アクティブ スーパバイザ エンジンが f1 イメージをスタンバイ スーパバイザ エンジンにコピーし、ファイル名を RTSYNC_f1 に変更します。
–スタンバイ スーパバイザ エンジンのブートフラッシュが次のように変更されます。
f2, RTSYNC_f1
–スタンバイ スーパバイザ エンジンのブートストリングが次のように変更されます。 bootflash:RTSYNC_f1,1;f2,1;
–スタンバイ スーパバイザ エンジンがリセットされます。
例 3:ファイルがコピーされず、ブートストリングが変更され、スタンバイ スーパバイザ エンジンがリセットされる場合
例3の設定は、次のとおりです。
• アクティブ スーパバイザ エンジンの設定は、次のとおりです。
–ランタイム イメージ: bootflash:f1
–ブートストリング: bootflash:f1,1
–ブートフラッシュ: f1
• スタンバイ スーパバイザ エンジンの設定は、次のとおりです。
–ランタイム イメージ: bootflash:f2
–ブートストリング: bootflash:f2,1
–ブートフラッシュ: f1,f2
• アクティブ スーパバイザ エンジンの f1 のタイムスタンプは、スタンバイ スーパバイザ エンジンの f1 と同じですが、スタンバイ スーパバイザ エンジンの f2 とは同じではありません。
• 予測される結果は、次のとおりです。
–アクティブ スーパバイザ エンジンのランタイム イメージとスタンバイ スーパバイザ エンジンが同期化されます。
–アクティブ スーパバイザ エンジンの f1 イメージは、スタンバイ スーパバイザ エンジンにコピーされません。
–スタンバイ スーパバイザ エンジンのブートストリングが次のように変更されます。 f1,1;f2,1;
–スタンバイ スーパバイザ エンジンがリセットされます。
例 4:もっとも古いブートフラッシュ ファイルが削除され、ブートフラッシュのスクウィーズが実行される場合
例4の設定は、次のとおりです。
• アクティブ スーパバイザ エンジンの設定は、次のとおりです。
–ランタイム イメージ: bootflash:f1
–ブートストリング: bootflash:f1,1
–ブートフラッシュ: f1
• スタンバイ スーパバイザ エンジンの設定は、次のとおりです。
–ランタイム イメージ: bootflash:f2
–ブートストリング: bootflash:f2,1;
–ブートフラッシュ: f2, f3, f4
(メモリの空きスペースは1 MB未満)
• アクティブ スーパバイザ エンジンの f1 のタイムスタンプは、スタンバイ スーパバイザ エンジンの f2 と同じではありません。 f2 のタイムスタンプは f3 より古く、 f3 のタイムスタンプは f4 より古くなっています。
• 予測される結果は、次のとおりです。
–アクティブ スーパバイザ エンジンのランタイム イメージとスタンバイ スーパバイザ エンジンが同期化されます。
–アクティブ スーパバイザ エンジンは、スタンバイ スーパバイザ エンジンへ f1 イメージのコピーを試みます。
–スタンバイ スーパバイザ エンジンのブートフラッシュがスペース不足なので、冗長同期化機能が最も古いファイルを見つけて削除し、ブートフラッシュのスクウィーズを実行します。
–アクティブ スーパバイザ エンジンが f1 イメージをスタンバイ スーパバイザ エンジンにコピーし、ファイル名を RTSYNC_f1 に変更します。
–スタンバイ スーパバイザ エンジンのブートフラッシュが次のように変更されます。
f3, f4, RTSYNC_f1
–スタンバイ スーパバイザ エンジンのブートストリングが次のように変更されます。 RTSYNC_f1,1;f2,1;
–スタンバイ スーパバイザ エンジンがリセットされます。
アクティブおよびスタンバイ スーパバイザ エンジンのブート イメージの同期化
ここでは、アクティブおよびスタンバイ スーパバイザ エンジン上のブートストリングの同期化について、4つの例を紹介します。
例 1:ブート イメージを割り当てられない場合
この例の設定は、次のとおりです。
• アクティブ スーパバイザ エンジンの設定は、次のとおりです。
–ランタイム イメージ: bootflash:f1
–ブートストリング: bootflash:f1,1;
–ブートフラッシュ: f1
• スタンバイ スーパバイザ エンジンの設定は、次のとおりです。
–ランタイム イメージ: bootflash:f1
–ブートストリング: bootflash:f1,1;
–ブートフラッシュ: f1
• アクティブ スーパバイザ エンジンの f1 のタイムスタンプは、スタンバイ スーパバイザ エンジンの f1 と同じです。
• システムはアクティブ スーパバイザ エンジンのブートストリングを次のように変更しようと試みます。 f2,1;
• 予測される結果は、次のとおりです。
–アクティブ スーパバイザ エンジンは f2 を割り当てることができず、同期化が失敗します。
–Syslogにエラーが記録されます。
–アクティブ スーパバイザ エンジンの f1 イメージは、スタンバイ スーパバイザ エンジンにコピーされません。
–スタンバイ スーパバイザ エンジンのブートストリングは変更されません。
–スタンバイ スーパバイザ エンジンはリセットされません。
例 2:ファイルがコピーされ、ブートフラッシュが変更され、スタンバイ スーパバイザ エンジンがリセットされない場合
この例の設定は、次のとおりです。
• アクティブ スーパバイザ エンジンの設定は、次のとおりです。
–ランタイム イメージ: bootflash:f1
–ブートストリング: bootflash:f1,1;
–ブートフラッシュ: f1,f2
• スタンバイ スーパバイザ エンジンの設定は、次のとおりです。
–ランタイム イメージ: bootflash:f1
–ブートストリング: bootflash:f1,1;
–ブートフラッシュ: f1
• アクティブ スーパバイザ エンジンの f1 のタイムスタンプは、スタンバイ スーパバイザ エンジンの f1 と同じです。
• アクティブ スーパバイザ エンジンのブートストリングを次のように変更します。 f2,1;
• 予測される結果は、次のとおりです。
–アクティブ スーパバイザ エンジンが f2 イメージをスタンバイ スーパバイザ エンジンにコピーし、ファイル名を BTSYNC_f2 に変更します。
–スタンバイ スーパバイザ エンジンのブートフラッシュが次のように変更されます。
f1, BTSYNC_f2
–スタンバイ スーパバイザ エンジンのブートストリングが次のように変更されます。 bootflash:BTSYNC_f2,1;f1,1;
–スタンバイ スーパバイザ エンジンはリセットされません。
例 3:ファイルがコピーされず、ブートストリングが変更され、スタンバイ スーパバイザ エンジンがリセットされない場合
この例の設定は、次のとおりです。
• アクティブ スーパバイザ エンジンの設定は、次のとおりです。
–ランタイム イメージ: bootflash:f1
–ブートストリング: bootflash:f1,1;
–ブートフラッシュ: f1,f2
• スタンバイ スーパバイザ エンジンの設定は、次のとおりです。
–ランタイム イメージ: bootflash:f1
–ブートストリング: bootflash:f1,1;
–ブートフラッシュ: f1,f2
• アクティブ スーパバイザ エンジンの f1 のタイムスタンプは、スタンバイ スーパバイザ エンジンの f1 と同じです。アクティブ スーパバイザ エンジンの f2 のタイムスタンプは、スタンバイ スーパバイザ エンジンの f2 と同じです。
• アクティブ スーパバイザ エンジンのブートストリングが次のように変更されます。 f2,1; f1,1;
• 予測される結果は、次のとおりです。
–アクティブ スーパバイザ エンジンの f1 イメージは、スタンバイ スーパバイザ エンジンにコピーされません。
–スタンバイ スーパバイザ エンジンのブートストリングが次のように変更されます。 bootflash:f2,1;bootflash:f1,1;
–スタンバイ スーパバイザ エンジンはリセットされません。
例 4:ファイルのコピー、最も古いファイルの削除、ブートフラッシュのスクウィーズ、ブートストリングの変更が行われ、スタンバイ スーパバイザ エンジンがリセットされない場合
この例の設定は、次のとおりです。
• アクティブ スーパバイザ エンジンの設定は、次のとおりです。
–ランタイム イメージ: bootflash:f1
–ブートストリング: bootflash:f1,1;
–ブートフラッシュ: f1,f2
• スタンバイ スーパバイザ エンジンの設定は、次のとおりです。
–ランタイム イメージ: bootflash:f1
–ブートストリング: bootflash:f1,1;
–ブートフラッシュ: f0,f1,f3
(メモリの空きスペースは1 MB未満)
• アクティブ スーパバイザ エンジンの f1 のタイムスタンプは、スタンバイ スーパバイザ エンジンの f1 と同じです。 f0 のタイムスタンプは f1 より古く、 f1 のタイムスタンプは f3 より古くなっています。
• アクティブ スーパバイザ エンジンのブートストリングが次のように変更されます。 bootflash:f2,1;bootflash:f1,1;
• 予測される結果は、次のとおりです。
–アクティブ スーパバイザ エンジンは、スタンバイ スーパバイザ エンジンへ f2 イメージのコピーを試みます。
–スタンバイ スーパバイザ エンジンのブートフラッシュがスペース不足なので、冗長同期化機能が最も古いファイル( f0 )を見つけて削除し、ブートフラッシュのスクウィーズを実行します。
–アクティブ スーパバイザ エンジンが f2 イメージをスタンバイ スーパバイザ エンジンにコピーし、ファイル名を BTSYNC_f2 に変更します。
–スタンバイ スーパバイザ エンジンのブートフラッシュが次のように変更されます。
f1, f3, BTSYNC_f2
–スタンバイ スーパバイザ エンジンのブートストリングが次のように変更されます。 bootflash:BTSYNC_f2,1;bootflash:f1,1;
MSFC冗長機能
ここでは、次の内容でMSFC冗長機能について説明します。
• 「デュアルMSFC冗長機能」
• 「SRMの冗長機能」
• 「手動モードMSFC冗長機能」
ハードウェアおよびソフトウェアの要件
レイヤ3の冗長機能を設定するには、次のいずれかの構成が必要です。
• 2つの同一スーパバイザ エンジン ドータカードから構成される1つのシャーシ
–PFCおよびMSFCまたはMSFC2搭載のSupervisor Engine 1(両方のスーパバイザ エンジンに同一タイプのMSFCを搭載することが必要)
–PFC2およびMSFC2搭載のSupervisor Engine 2
• それぞれスーパバイザ エンジンを2つ搭載したシャーシ ― 各シャーシに最低1つはスーパバイザ エンジンを搭載しておく必要があります。各スーパバイザ エンジンに、PFCおよびMSFCを取り付けておく必要があります。
(注) 各MSFCは、同じCisco IOSソフトウェア リリースを実行している必要があります。
単一シャーシによるレイヤ3冗長設定
単一のCatalyst 6500シリーズ シャーシに、それぞれMSFCを搭載した冗長スーパバイザ エンジンを取り付けることができます。MSFC上にHSRPを設定すると、ネットワークでIPホストに対するトランスペアレントなデフォルト ゲートウェイ冗長機能が実現します。HSRPコンフィギュレーションは、同じインターフェイス上でIPXおよびAppleTalkコンフィギュレーションと共存できます。
1つのMSFCで障害が起きると、HSRPにより、他方のMSFC(ルータ)が自動的に障害のあるMSFCの機能を受け継ぎます。スーパバイザ エンジン ソフトウェア リリース5.4(1)のハイ アベイラビリティ機能を併用すると、ネットワークの冗長レベルがさらに向上します。
注意 両方のMSFCは同一設定にしておく
必要があります。
表 22-2に、同一設定の要件、および単一スイッチ シャーシでのレイヤ3冗長機能の例外を示します。
表 22-2 単一シャーシのレイヤ3冗長機能の要件
同一設定の要件 ― グローバルおよびインターフェイス レベル
|
|
|
• 両方のMSFCに次の設定が 必要 です。 –同じルーティング プロトコル –同じスタティック ルート –同じデフォルト ルート –同じポリシー ルート –同じVLANインターフェイス –同じCisco IOS ACL、 • すべてのインターフェイスが同じ管理ステータスでなければ なりません 。 |
• HSRPスタンバイ コマンド • IPアドレス コマンド • IPXネットワーク3 |
• IPデフォルト ゲートウェイ • IPXインターナル ネットワーク • IPXデフォルト ルート |
表 22-2 に示したインターフェイスおよびグローバル レベルの例外に関して、代替コンフィギュレーションを指定する方法については、「altキーワードの使用方法」を参照してください。
冗長スーパバイザ エンジンには、同一のハードウェア(MSFCおよびPFC)が搭載されている 必要 があります。詳細については、「ハードウェアおよびソフトウェアの要件」を参照してください。
(注) MSFCおよびMSFC2のメモリ要件については、『Release Notes for MSFC』を参照してください。URL:http://www.cisco.com/univercd/cc/td/doc/product/lan/cat6000/relnotes/index.htm
ルーティング プロトコルのピア設定
冗長スーパバイザ エンジンおよびデュアルMSFC設定では、1つのスーパバイザ エンジンが完全に稼働している状態(アクティブ)で、もう1つのスーパバイザ エンジンがスタンバイ モードになります。ただし、(アクティブ スーパバイザ エンジン上のPFCをプログラミングするため)MSFCは両方とも稼働し、独立ルータとして運用されます。
(注) PFC:PFCを使用すると、MLSエントリをどちらかのMSFCに対応づけできます(最初のパケットをどちらのMSFCがルーティングするかによります)。アクティブ スーパバイザ エンジン上のPFCだけが、パケットをスイッチングします。
(注) PFC2:PFC2では、メインMSFCのみが、アクティブ スーパバイザ エンジン上でForwarding Information Base(FIB;転送情報ベース)、隣接関係テーブル、Cisco IOSソフトウェア、およびポリシー ルーティングACLをプログラミングします。スタティック ルートまたはポリシー ルーティングを設定した場合は、両方のMSFCで同一の 設定にする必要があります。メインMSFC上にない非メインMSFCにスタティック ルートがある場合は、そのルートはPFC2ではプログラミングされません。
両方のMSFCは、ルーティング プロトコルのピア設定を行います。たとえば、単一のCatalyst 6500シリーズ スイッチ シャーシに2つのMSFCを搭載し、両方にVLAN 10およびVLAN 21のインターフェイスを設定した場合、2つのMSFCはこれらのVLAN上で相互にピアを形成します。デュアル シャーシおよびデュアルMSFCの構成で同じVLANを設定した場合には、各MSFCに6つのピア(VLAN10に3つ、VLAN21に3つ)が形成されます。同じシャーシ上のピアのほか、2つめのシャーシ上の2つのMSFCに対応するピアが形成されるためです。図 22-1を参照してください。

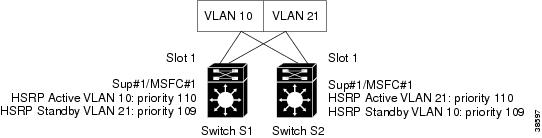

図 22-1 デュアル シャーシおよびデュアルMSFCのピア設定
各MSFCは(ピア設定という観点では)独立ルータとして動作しますが、シャーシ上の2つのMSFCは同時に稼働し、同じインターフェイスを運用し、同じルーティング プロトコルを実行します。
スーパバイザ エンジンのハイ アベイラビリティ機能とMSFC上のHSRPを併用すると、次のレイヤ2およびレイヤ3の冗長機能が提供されます。
• スーパバイザ エンジンのレイヤ2冗長機能(アクティブおよびスタンバイ) ― アクティブ スーパバイザ エンジン(および搭載されているMSFC)に障害が発生すると、レイヤ2およびレイヤ3の両方の機能がスタンバイ スーパバイザ エンジンと搭載MSFCに切り替わります。
• 2つのMSFCのレイヤ3冗長機能および負荷分散 ― 1つのMSFCに障害が発生すると、他方のMSFCが(HSRPにより)ただちに機能を受け継ぎます。レイヤ2の運用は妨げられません(アクティブ スーパバイザ エンジンはレイヤ2トラフィックの転送を続けます)。
アクティブ スーパバイザ エンジン上の障害のあるMSFCによってプログラムされたレイヤ3エントリは、エージング アウトし、新しいアクティブMSFCにより移植されたレイヤ3エントリに置換されるまで、そのまま使用されます。エージングには4分かかるので、新しいアクティブMSFCは、ハードウェアのスイッチング フローを妨げずに、XTAG値を使用してMLSエントリを移植することができます。また、このプロセスは、新しいアクティブMSFCに初期トラフィック フローが大量に送り込まれるのを防ぎます。
(注) 各MSFCには、MLSルート プロセッサであることを示す独自のXTAG値が設定されています。MSFC #1(アクティブ スーパバイザ エンジン上)のXTAG値は1、MSFC #2(スタンバイ スーパバイザ エンジン上)のXTAG値は2です。
XTAG値を使用するのはSupervisor Engine 1だけです。Supervisor Engine 2では使用しません。
(注) 表 22-2に、設定の例外が示されています。たとえば、図 22-1では、VLAN10に4つのMSFCが関与しています。各MSFCに異なるIPアドレスおよびHSRPプライオリティが設定されています。
ACLの設定
MSFC上でCisco IOS Access Control List(ACL;アクセス制御リスト)を使用する場合には、グローバル レベルおよびインターフェイス レベルで、両方のMSFCに同じACLを設定する 必要 があります。メインMSFC(最初にオンラインになるMSFC、またはオンライン時間が長いMSFC)だけが、ACL情報を備えたPFCをプログラムします。
アクティブ スーパバイザ エンジン上のPFCのマルチレイヤ機能(CEF[Cisco Express Forwarding]for PFC2)は、ACL ASICを照会し、設定されているCisco IOS ACLに応じてパケットを転送するかどうか判別してから、パケットをスイッチングします。メインMSFCに障害が発生した場合、新たにメインとなったMSFCは、スタティックACL用のPFCを再プログラムする必要があります。一貫した結果を得るには、両方のMSFCに、スタティックACLなど、同一のACLを設定する 必要 があります。
(注) 両方のMSFCに同一のACLを定義するだけではなく、ACLを両方のMSFCの同じVLANインターフェイスに適用する必要があります。
(注) 実データ フローに基づくダイナミックACLおよび再帰ACLは、各MSFCで設定することができます。
(注) PFC:PFCでのハードウェアおよびソフトウェアによるCisco IOS ACLの処理の詳細については、「PFCでのハードウェアおよびソフトウェアによるCisco IOS ACLの処理」
を参照してください。
(注) PFC2:PFC2でのハードウェアおよびソフトウェアによるCisco IOS ACLの処理の詳細については、「PFC2でのハードウェアおよびソフトウェアによるCisco IOS ACLの処理」を参照してください。
メインMSFCのステータスを調べるには、 show fm features コマンドまたは show redundancy コマンドを使用します。
Router-15# show redundancy
Designated Router: 1 Non-designated Router:2
Redundancy Status: non-designated
Config Sync AdminStatus : enabled
Config Sync RuntimeStatus: enabled
Router-16# show redundancy
Designated Router: 1 Non-designated Router:2
Redundancy Status: designated
Config Sync AdminStatus : enabled
Config sync RuntimeStatus: enabled
デュアルMSFC運用モデルの冗長機能および負荷分散
図 22-2に、アクセス レイヤ スイッチの複数のVLANによる一般的なアクセスおよび分散レイヤ構築ブロックを示します。レイヤ2ループは設定されていないので、コンバージェンスおよび負荷分散にはHSRPが使用されます。スイッチS1およびスイッチS2には、スロット1(Sup #1/MSFC #1)およびスロット2(Sup #2/MSFC #2)にMSFC搭載スーパバイザ エンジンが取り付けられています。両スイッチとも、Sup #1がアクティブで、Sup #2はスタンバイ モードです。スーパバイザ エンジンのハイ アベイラビリティはイネーブルに設定されています。スーパバイザ エンジンのイメージおよび設定は自動的に同期化されますが、MSFC上のイメージおよび設定は手動で同期化する必要があります。

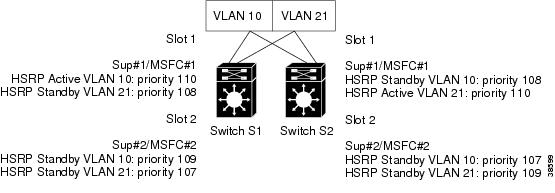

図 22-2 デュアルMSFC運用モデルの冗長機能および負荷分散 ― VLAN10およびVLAN21
図 22-2では、冗長機能および負荷分散を次のように設定します。
• VLAN10(偶数番号のVLAN) ― スイッチS1のMSFC #1をプライマリHSRPルータ(プライオリティ110)として設定し、MSFC #2をスタンバイ ルータ(プライオリティ109)として設定します。
• VLAN21(奇数番号のVLAN) ― スイッチS2のMSFC #1をプライマリHSRPルータ(プライオリティ110)として設定し、MSFC #2をスタンバイ ルータ(プライオリティ109)として設定します。
スイッチS1が偶数番号のVLANをルーティングし、スイッチS2が奇数番号のVLANをルーティングすることによって、負荷分散がサポートされます。一方のスイッチに障害が発生すると、他方のスイッチが奇数VLANと偶数VLANの両方のサービスを実行します。
スイッチS1のMSFC #2をVLAN 12のプライマリHSRPルータに、スイッチS2のMSFC #2をVLAN23のプライマリHSRPルータに設定すれば、より高度な負荷分散を達成できます(図 22-3を参照)。

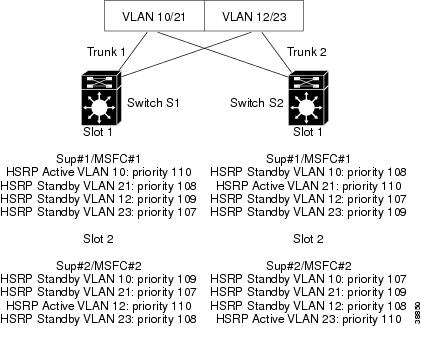

図 22-3 デュアルMSFC運用モデルの冗長機能および負荷分散 ― VLAN10、12、21、および23
VLANのアクティブHSRPルータだけが、HSRP IPアドレスのARP要求に対して、HSRP MACアドレスを戻します。アクティブHSRPルータは、エンド ステーションのMACアドレスに順番にARPを適用し、ARPキャッシュを伝播します。単一シャーシ上の両方のMSFCを使用して偶数VLANのHSRP処理を分散することによって、制御プレーンのARPトラフィックを分散できます。いずれかのMSFCに障害が発生した場合、再学習が必要になるのは、影響を受けたVLANのARPエントリだけです。
このレベルの冗長機能および負荷分散では、Catalyst 6500シリーズ スイッチ シャーシ上のMSFCの偶数および奇数VLANの追跡が複雑になるという欠点があります。
HSRP MACアドレスに到達したパケット、およびルータの実MACアドレスを持つパケットには、MLSエントリが作成されます。ユニキャスト トラフィックの最初のホップの冗長機能には、HSRPが使用されます。たとえば、VLAN10に接続している他のルータ経由で受信したトラフィックには、Sup #1/MSFC #1の実MACアドレスが使用されます。
障害の例
ここでは、デュアルMSFC搭載の2つのスーパバイザ エンジンを備えた単一シャーシ上で(図 22-4を参照)ハイ アベイラビリティをイネーブルに設定した場合、発生する可能性のある5つの障害の例を示します。メインMSFCが、スタティックACLのACL ASICをプログラムしています。
(注) この例はPFC特有のものですが、PFC2/MSFC2のフェールオーバーの例は、ACLおよびCEFテーブル エントリの処理に対するものと同じです。Supervisor Engine 2では、メインMSFC2は、CEFテーブルの作成などPFC2上で多数のASICをプログラムします。非メインMSFC2に対するメインMSFC2 HSRPフェールオーバーでは、PFC2はこれまでのメインMSFC2によってプログラムされたCEFテーブルで機能し続けます。Supervisor Engine 1/MSFCコンフィギュレーションでのMLSキャッシュによるプロセスと同様に、新しいメインMSFC2は固有のエントリでCEFテーブルを再度プログラムし、古いエントリはエージング アウトします。

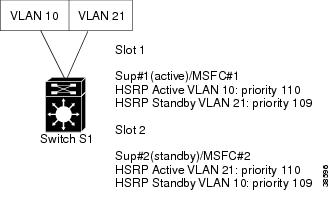

図 22-4 デュアルMSFC搭載の2つのスーパバイザ エンジンを備えた単一シャーシ
障害ケース 1:メインMSFC #1の障害
メインMSFC #1に障害が起きると、次のシーケンスが実行されます。
1. MSFC #1のMLSエントリがSup #1レイヤ3キャッシュでエージング アウトし、MSFC #2は独自のXTAG値を使用して、これらのMLSエントリを一時的に所有します。
2. MSFC #2のMLSエントリは影響を受けません。
3. MSFC #2は、MSFC #1によってプログラムされたハードウェア上のすべてのダイナミックおよび再帰ACLを削除します。
4. MSFC #2が新しいメインMSFCとなり、Sup #1 ACL ASICのスタティックACLを再プログラムします。
障害ケース 2:非メインMSFC #2の障害
非メインMSFC #2に障害が起きると、次のシーケンスが実行されます。
1. MSFC #2のMLSエントリがSup #1レイヤ3キャッシュでエージング アウトし、MSFC #1は独自のXTAG値を使用して、これらのMLSエントリを一時的に所有します。
2. MSFC #1のMLSエントリは影響を受けません。
3. MSFC #1は、MSFC #2によってプログラムされたハードウェア上のすべてのダイナミックおよび再帰ACLを削除します。
4. MSFC #1は、そのままメインMSFCとして動作します。
障害ケース 3:アクティブSup #1の障害
アクティブ スーパバイザ エンジン(Sup #1)に障害が起きると、次のシーケンスが実行されます。
1. レイヤ3のステートは保持されているので、MSFC #1のMLSエントリはSup #2のレイヤ3キャッシュでエージング アウトし、MSFC #2 が独自のXTAG値を使用して、これらのMLSエントリを一時的に所有します。
2. スタンバイ スーパバイザ エンジンはレイヤ2ステートを保持するので、レイヤ2のコンバージェンスは発生しません。
3. MSFC #2は、MSFC #1によってプログラムされたハードウェア上のすべてのダイナミックおよび再帰ACLを削除します。
4. MSFC #2が、Sup #2 ACL ASICのスタティックACLを再プログラムします。MSFC #2が新しいメインMSFCになります。
障害ケース 4:スタンバイSup #2の障害
スタンバイ スーパバイザ エンジン(Sup #2)に障害が起きると、次のシーケンスが実行されます。
1. MSFC #2のMLSエントリがSup #1レイヤ3キャッシュでエージング アウトし、MSFC #1が独自のXTAG値を使用して、これらのMLSエントリを一時的に所有します。
2. MSFC #1のMLSエントリは影響を受けません。
3. MSFC #1は、MSFC #2によってプログラムされたハードウェア上のすべてのダイナミックおよび再帰ACLを削除します。MSFC #1は、そのままメインMSFCとして動作します。
障害ケース 5:新しいスーパ バイザまたは障害のあったスーパバイザをオンラインに戻したとき
障害のあったスーパバイザ エンジン(Sup #2)をオンラインに戻すと、次のシーケンスが実行されます。
1. Sup #1は、引き続きアクティブ スーパバイザ エンジンとして動作します。
2. Sup #2は、イメージおよびコンフィギュレーションをSup #1と同期化します(ハイ アベイラビリティ バージョニングがイネーブルに設定されていない場合)。
3. (Sup #2上の)MSFC #2がアップになります。VLAN21のHSRP preemptが設定されている場合は、MSFC #2のHSRPがアクティブになります。MSFC #1のMLSエントリが削除され、MSFC #2経由で再学習されます。
4. MSFC #1は、引き続きスタティックACLのメインMSFCとして動作します。
HSRPを使用した冗長機能の設定
スーパバイザ エンジン ハイ アベイラビリティ機能は、冗長スーパバイザ エンジンの間でプロトコル ステートを維持しますが、冗長MSFCの間でフェールオーバー用にHSRPを設定する必要があります。HSRPを使用して、ユニキャスト トラフィックの最初のホップの冗長機能を実現します。MSFCのVLANインターフェイスについて、1つまたは複数のHSRPグループを設定することにより、ネットワークのルーティングを自動的にバックアップすることができます。HSRPグループの各VLANインターフェイスは、仮想IPアドレスおよびMACアドレスを共有します。HSRPアドレスをデフォルト ゲートウェイとして使用するようにエンド ステーションおよび他のデバイスを設定しておくと、1つのルータ インターフェイスに障害が起きても、これらの装置のサービスは中断されません。
HSRPプライオリティが最も高いインターフェイスが、そのHSRPグループのアクティブ インターフェイスになります。
(注) PFC2:PFC2は、一意の番号を持つHSRPグループを16個までサポートします。異なるVLAN上で同じHSRPグループ番号を使用できます。16を超えるHSRPグループを設定すると、この制限によりHSRPグループ番号としてVLAN番号を使用できなくなります。
(注) PFC2:同じ番号のHSRPグループは、同じ仮想MACアドレスを使用しますが、このことにより、MSFCでブリッジを設定する場合にエラーが発生する可能性があります。
HSRP設定では、standby use-biaオプションは使用しないでください。standby use-biaオプションを使用すると、MLSエントリは作成されません。standby use-biaオプションを設定すると、HSRPアクティブ インターフェイスがアップまたはダウンになった場合、スタンバイVLANインターフェイスのルータCAMアドレスはありません。ルータCAMアドレスがなければショートカットは作成されません。この問題はMSFC Cisco IOSのリリースとは無関係です(この問題については警告CSCdz17169を参照してください)。
MSFCのVLANインターフェイスにHSRPを設定するには、インターフェイス コンフィギュレーション モードで次の作業を行います。
|
|
|
ステップ 1 |
HSRPをイネーブルにし、HSRP IPアドレスを指定します。 group_number を指定しない場合、group 0が使用されます。トラブルシューティングを容易にするため、グループ番号はVLAN番号と一致するように設定してください。 |
Router(config-if)# standby [ group_number ] ip [ ip_address ] |
ステップ 2 |
HSRPインターフェイスのプライオリティを指定します。HSRPグループ内の最低1つのインターフェイスに、高いプライオリティを設定します(デフォルトは100です)。プライオリティの最も高いインターフェイスが、そのHSRPグループのアクティブ インターフェイスになります。 |
Router(config-if)# standby [ group_number ] priority priority |
ステップ 3 |
インターフェイスが現在のアクティブHSRPインターフェイスを先取(preempt)し、現在のアクティブ インターフェイスよりもプライオリティが高い場合、そのインターフェイスがアクティブになるように設定します。 |
Router(config-if)# standby [ group_number ] preempt [ delay delay ] |
ステップ 4 |
(任意)インターフェイスのHSRP helloタイマーおよびholdtimeタイマーを設定します。デフォルト値は、3(hello)および10(holdtime)です。HSRPグループのすべてのインターフェイスで、同じタイマー値を使用する必要があります。 |
Router(config-if)# standby [ group_number ] timers hellotime holdtime |
ステップ 5 |
(任意)インターフェイスのクリア テキストHSRP認証ストリングを指定します。HSRPグループのすべてのインターフェイスで、同じ認証ストリングを使用する必要があります。 |
Router(config-if)# standby [ group_number ] authentication string |
HSRPグループ100に属すインターフェイスを設定する例を示します。
Router# configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)# interface vlan100
Router(config-if)# standby 100 ip 172.20.100.10
Router(config-if)# standby 100 priority 110
Router(config-if)# standby 100 preempt
Router(config-if)# standby 100 timers 5 15
Router(config-if)# standby 100 authentication Secret
設定例
ここでは、冗長機能を実行する3つの設定例を紹介します。
• 「例1:スーパバイザ エンジンおよびMSFCを1つずつ搭載した2つのシャーシ」
• 「例2:スーパバイザ エンジンおよびMSFCを2つずつ装備した単一シャーシ」
• 「例3:スーパバイザ エンジンおよびMSFCを2つずつ装備したデュアル シャーシ」
これらの例では、メインMSFCはアクティブ スーパバイザ エンジンに搭載されています。メインMSFCのステータスを調べるには、 show fm features コマンドまたは show redundancy コマンドを使用します。次の例では、Router-16がメインMSFCです。
Router-15# show redundancy
Designated Router: 1 Non-designated Router:2
Redundancy Status: non-designated
Config Sync AdminStatus : enabled
Config Sync RuntimeStatus: enabled
Router-16# show redundancy
Designated Router: 1 Non-designated Router:2
Redundancy Status: designated
Config Sync AdminStatus : enabled
Config sync RuntimeStatus: enabled
例1:スーパバイザ エンジンおよびMSFCを1つずつ搭載した2つのシャーシ
図 22-5の例では、スーパバイザ エンジンにハイ アベイラビリティを設定することはできませんが、MSFC上にHSRPを設定することができます。
図 22-5 1つのスーパバイザ エンジンと1つのMSFCが搭載された2つのシャーシ
スイッチS1のMSFCにHSRPを設定する例
Console> (enable) switch console 15
Type ^C^C^C to switch back...
Router# configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)# interface vlan10
Router(config-if)# standby 10 ip 172.20.100.10
Router(config-if)# standby 10 priority 110
Router(config-if)# standby 10 preempt
Router(config-if)# standby 10 timers 5 15
Router(config-if)# standby 10 authentication Secret
Router(config-if)# interface vlan21
Router(config-if)# standby 21 ip 192.20.100.21
Router(config-if)# standby 21 priority 109
Router(config-if)# standby 21 preempt
Router(config-if)# standby 21 timers 5 15
Router(config-if)# standby 21 authentication Secret
スイッチS2のMSFCにHSRPを設定する例
Console> (enable) switch console 15
Type ^C^C^C to switch back...
Router# configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)# interface vlan10
Router(config-if)# standby 10 ip 172.20.100.10
Router(config-if)# standby 10 priority 109
Router(config-if)# standby 10 preempt
Router(config-if)# standby 10 timers 5 15
Router(config-if)# standby 10 authentication Secret
Router(config-if)# interface vlan21
Router(config-if)# standby 21 ip 192.20.100.21
Router(config-if)# standby 21 priority 110
Router(config-if)# standby 21 preempt
Router(config-if)# standby 21 timers 5 15
Router(config-if)# standby 21 authentication Secret
例2:スーパバイザ エンジンおよびMSFCを2つずつ装備した単一シャーシ
図 22-6の例では、スーパバイザ エンジンにハイ アベイラビリティを設定し、MSFCにHSRPを設定しています。
図 22-6 冗長スーパバイザ エンジンおよびMSFCが搭載された単一シャーシ
スイッチS1のMSFCにHSRPを設定する例
Console> (enable) switch console 15
Type ^C^C^C to switch back...
Router# configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)# interface vlan10
Router(config-if)# standby 10 ip 172.20.100.10
Router(config-if)# standby 10 priority 110
Router(config-if)# standby 10 preempt
Router(config-if)# standby 10 timers 5 15
Router(config-if)# standby 10 authentication Secret
Router(config-if)# interface vlan21
Router(config-if)# standby 21 ip 192.20.100.21
Router(config-if)# standby 21 priority 109
Router(config-if)# standby 21 preempt
Router(config-if)# standby 21 timers 5 15
Router(config-if)# standby 21 authentication Secret
Console> (enable) switch console 16
Type ^C^C^C to switch back...
Router# configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)# interface vlan10
Router(config-if)# standby 10 ip 172.20.100.10
Router(config-if)# standby 10 priority 109
Router(config-if)# standby 10 preempt
Router(config-if)# standby 10 timers 5 15
Router(config-if)# standby 10 authentication Secret
Router(config-if)# interface vlan21
Router(config-if)# standby 21 ip 192.20.100.21
Router(config-if)# standby 21 priority 110
Router(config-if)# standby 21 preempt
Router(config-if)# standby 21 timers 5 15
Router(config-if)# standby 21 authentication Secret
例3:スーパバイザ エンジンおよびMSFCを2つずつ装備したデュアル シャーシ

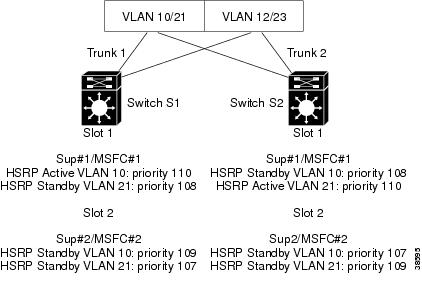

図 22-7の2つのCatalyst 6500シリーズ スイッチ(S1およびS2)は、それぞれスロット1(Sup #1/MSFC #1)とスロット2(Sup #2/MSFC #2)にMSFCおよびスーパバイザ エンジンが搭載されています。レイヤ-2ループは設定されていないので、コンバージェンスおよび負荷分散にはHSRPが使用されます。両スイッチとも、Sup #1がアクティブ スーパバイザ エンジンで、Sup #2はスタンバイ スーパバイザ エンジンです。
図 22-7 デュアルMSFC運用モデルの冗長機能および負荷分散
スイッチS1のMSFCにHSRPを設定する例
Console> (enable) switch console 15
Type ^C^C^C to switch back...
Router# configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)# interface vlan10
Router(config-if)# standby 10 ip 172.20.100.10
Router(config-if)# standby 10 priority 110
Router(config-if)# standby 10 preempt
Router(config-if)# standby 10 timers 5 15
Router(config-if)# standby 10 authentication Secret
Router(config-if)# interface vlan21
Router(config-if)# standby 21 ip 192.20.100.21
Router(config-if)# standby 21 priority 108
Router(config-if)# standby 21 preempt
Router(config-if)# standby 21 timers 5 15
Router(config-if)# standby 21 authentication Secret
Console> (enable) switch console 16
Type ^C^C^C to switch back...
Router# configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)# interface vlan10
Router(config-if)# standby 10 ip 172.20.100.10
Router(config-if)# standby 10 priority 109
Router(config-if)# standby 10 preempt
Router(config-if)# standby 10 timers 5 15
Router(config-if)# standby 10 authentication Secret
Router(config-if)# interface vlan21
Router(config-if)# standby 21 ip 192.20.100.21
Router(config-if)# standby 21 priority 107
Router(config-if)# standby 21 preempt
Router(config-if)# standby 21 timers 5 15
Router(config-if)# standby 21 authentication Secret
スイッチS2のMSFCにHSRPを設定する例
Console> (enable) switch console 15
Type ^C^C^C to switch back...
Router# configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)# interface vlan10
Router(config-if)# standby 10 ip 172.20.100.10
Router(config-if)# standby 10 priority 108
Router(config-if)# standby 10 preempt
Router(config-if)# standby 10 timers 5 15
Router(config-if)# standby 10 authentication Secret
Router(config-if)# interface vlan21
Router(config-if)# standby 21 ip 192.20.100.21
Router(config-if)# standby 21 priority 110
Router(config-if)# standby 21 preempt
Router(config-if)# standby 21 timers 5 15
Router(config-if)# standby 21 authentication Secret
Console> (enable) switch console 16
Type ^C^C^C to switch back...
Router# configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)# interface vlan10
Router(config-if)# standby 10 ip 172.20.100.10
Router(config-if)# standby 10 priority 107
Router(config-if)# standby 10 preempt
Router(config-if)# standby 10 timers 5 15
Router(config-if)# standby 10 authentication Secret
Router(config-if)# interface vlan21
Router(config-if)# standby 21 ip 192.20.100.21
Router(config-if)# standby 21 priority 109
Router(config-if)# standby 21 preempt
Router(config-if)# standby 21 timers 5 15
Router(config-if)# standby 21 authentication Secret
MSFC設定同期化の概要
MSFCハイ アベイラビリティにより、メインMSFC(最初にオンラインになるMSFC、またはオンライン時間が最も長いMSFC)と、非メインMSFCとの間で、スタートアップ コンフィギュレーションおよび実行コンフィギュレーションを自動的に同期化することができます。ハイ アベイラビリティ冗長機能は、デフォルトではディセーブルです。
注意 設定同期化がサポートされているのは、IPおよびIPXコンフィギュレーションに対して
だけです。同期化をイネーブルにする前に、両方のMSFCがすべてのプロトコルについて同じ設定を持つようにする必要があります。AppleTalk、DECnet、VINES、またはその他のルーティングを使用している場合は、両方のMSFCですべてのプロトコルについて同じ設定を持つように手動で設定する必要があります。
メインMSFCのステータスを調べるには、 show fm features コマンドまたは show redundancy コマンドを使用します。
Router-15# show redundancy
Designated Router: 1 Non-designated Router:2
Redundancy Status: non-designated
Config Sync AdminStatus : enabled
Config Sync RuntimeStatus: enabled
Router-16# show redundancy
Designated Router: 1 Non-designated Router:2
Redundancy Status: designated
Config Sync AdminStatus : enabled
Config sync RuntimeStatus: enabled
ハイ アベイラビリティ冗長機能は、スタートアップ コンフィギュレーションおよび実行コンフィギュレーションを同期化します。
ハイ アベイラビリティ冗長機能をイネーブルにすると、メインMSFC上で次のいずれかのコマンドを入力した場合、両方のMSFCのスタートアップ コンフィギュレーションが更新されます。
• write mem
• copy source startup-config
ハイ アベイラビリティ冗長機能をイネーブルにすると、メインMSFC上で実行したすべてのコンフィギュレーション コマンドが、非メインMSFCに送信されます。また、メインMSFC上で copy source running-config コマンドを入力すると、実行コンフィギュレーションの同期化が更新されます。
以下、MSFC設定同期化について説明します。
• 「設定同期化のステート」
• 「altキーワードの使用方法」
設定同期化のステート
設定同期化には、次の2つのステートがあります。
• Config Sync AdminStatus ― ユーザが設定した機能が、ただちに反映されます。
• Config Sync RuntimeStatus ― 次の場合に限り、イネーブルになります。
–メインおよび非メインMSFCの両方で、Config Sync AdminStatusがイネーブルになっている。
–メインおよび非メインMSFCが互換イメージを実行している。
Config Sync RuntimeStatusがイネーブルの場合には、次の状態になります。
• 非メインMSFCのCLIでは、コンフィギュレーション モードを使用できません。EXECモードは使用できます。
• alt キーワードが使用でき、必要になります( alt キーワードの詳細は、altキーワードの使用方法を参照)。
• 実行コンフィギュレーションとスタートアップ コンフィギュレーションが同期化されます。
Config Sync RuntimeStatusがディセーブルの場合には、次の状態になります。
• 両方のMSFCのCLIで、コンフィギュレーション モードを使用できます。
• alt キーワードを使用できますが、任意使用です。
• 実行コンフィギュレーションとスタートアップ コンフィギュレーションは同期化されません。
各種のコンフィギュレーションおよび運用例は、「ハイ アベイラビリティ冗長機能の設定例」を参照してください。
altキーワードの使用方法
Config Sync RuntimeStatusがイネーブルの場合、非メインMSFC上では、EXECモードだけは使用できますが、コンフィギュレーション モードは使用できません。両方のMSFCのコンフィギュレーションは、メインMSFCのコンソールまたはTelnetセッション経由で行います。
単一コンソールから両方のMSFCを設定するには、 alt キーワードを使用して、代替コンフィギュレーションを行うことを指定します。代替コンフィギュレーションを指定した場合、 alt キーワードの前に入力したコンフィギュレーションはスイッチのスロット1のスーパバイザ エンジン上のMSFCに適用され、 alt キーワードの後に入力したコンフィギュレーションはスロット2のスーパバイザ エンジン上のMSFCに適用されます。
(注) Config Sync AdminStatusをイネーブルにするときは、altキーワードを入力する必要があります。
表 22-3 に、 alt キーワードの含まれるインターフェイスおよびグローバル コンフィギュレーション コマンドを示します。
表 22-3 altキーワードの含まれるインターフェイスおよびグローバル コンフィギュレーション コマンド
インターフェイス コンフィギュレーション コマンド
|
|
• [ no ] standby [ group_number ] ip [ ip_address [ secondary ]] alt [ no ] standby [ group_number ] ip [ ip_address [ secondary ]] • [ no ] standby [ group_number ] priority priority [ preempt [ delay delay ]] alt [ no ] standby [ group_number ] priority priority [ preempt [ delay delay ]] • [ no ] ip address ip_address mask [ secondary ] alt [ no ] ip address ip_address mask [ secondary ] • [ no ] ipx network network [ encapsulation encapsulation_type [ secondary ]] [ alt [ no ] ipx network network [ encapsulation encapsulation_type [ secondary ]]] |
• [ no ] hostname hostname alt hostname hostname • [ no ] ip default-gateway ip_address alt [ no ] ip default-gateway ip_address • router bgp autonomous_system bgp router-id ip_address [ alt ip_address ] • router ospf process_id router-id ip_address [ alt ip_address ] |
ip address コマンドでの alt キーワードの使用例を示します。
Router-1(config-if)# ip address 1.2.3.4 255.255.255.0 alt ip address 1.2.3.5 255.255.255.0
設定同期化のイネーブル化およびディセーブル化
ハイ アベイラビリティ冗長機能をイネーブルにするには、イネーブル モードで次の作業を行います。
|
|
|
ステップ 1 |
冗長機能をイネーブルにします。 |
redundancy |
ステップ 2 |
ハイ アベイラビリティをイネーブルにします。 |
high-availability |
ステップ 3 |
設定同期化をイネーブルまたはディセーブルにします。 |
[ no ] config-sync |
ハイ アベイラビリティ冗長機能および設定同期化をイネーブルにする例を示します(Router-15がメインMSFCです)。
Console>(enable) session 15
Escape character is ’^]’.
Router-15# configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router-15(config)# redundancy
Router-15(config-r)# high-availability
Router-15(config-r-ha)# config-sync
Router-15(config-r-ha)# end
(注) ハイ アベイラビリティ冗長機能をイネーブルにすると、非メインMSFC上のコンフィギュレーション モードはディセーブルになり、使用できるのはEXECモードだけになります。
次の例では、Router-16は非メインMSFCです。ハイ アベイラビリティ冗長機能および設定同期化がイネーブルに設定されています。
Console>(enable) session 16
Escape character is ’^]’.
Router-16# configure terminal
Config mode is disabled on non-designated Router, please configure from designated Router
例1:両方のMSFCの設定同期化をイネーブルにする
両方のMSFCがアップになっていることが前提です。
両方のMSFCの設定同期化をイネーブルにすると、最初にすべてのインターフェイス上のIPアドレスがチェックされます。メインMSFCにIPアドレスが設定され、非メインMSFCに指定されていないと、代替IPアドレスが指定されていない最初のインターフェイスを示すメッセージが表示されます。
IPアドレスのチェックが終了すると、HSRPのアドレスがチェックされます。メインMSFCにHSRPアドレスが設定され、非メインMSFCに設定されていないと、代替HSRP(スタンバイ)アドレスが指定されていない最初のインターフェイスを示すメッセージが表示されます。
HSRPアドレスのチェックが終了すると、IPXネットワーク アドレスがチェックされます。
メインMSFCを最初に設定します。次の例は、VLAN1インターフェイスの代替コンフィギュレーションが設定されていないことを示しています。
Router-16# configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router-16(config)# redundancy
Router-16(config-r)# high-availability
Router-16(config-r-ha)# config-sync
Alternate IP address missing for Vlan1
The alternate configuration is missing. The auto-config sync can not be enabled
(注) 代替IPコンフィギュレーションを指定する場合、altキーワードの前に入力したコンフィギュレーションはスイッチのスロット1のスーパバイザ エンジン上のMSFCに適用され、altキーワードの後に入力したコンフィギュレーションはスロット2のスーパバイザ エンジン上のMSFCに適用されます。詳細は、「altキーワードの使用方法」を参照してください。
次に、VLAN1の代替コンフィギュレーションを指定する例を示します。
Router-16(config)# interface vlan 1
Router-16(config-if)# ip address 70.0.70.4 255.255.0.0 alt ip address 70.0.70.5 255.255.0.0
Router-16(config-if)# exit
次に、ハイ アベイラビリティ冗長機能を設定する例を示します。
Router-16(config)# redundancy
Router-16(config-r)# high-availability
Router-16(config-r-ha)# config-sync
Router-16(config-r-ha)# end
00:03:31: %SYS-5-CONFIG_I: Configured from console by console
非メインMSFCのConfig Sync AdminStatusがディセーブルになっているので、メインMSFCのConfig Sync RuntimeStatusはディセーブル モードのままです。メインMSFCに、次のメッセージが表示されます。
00:17:05: %RUNCFGSYNC-6-SYNCEVENT:
Non-Designated Router is now online
High-Availability Redundancy Feature is not enabled on the Non-Designated Router
次に、非メインMSFCで設定同期化をイネーブルにする例を示します。
Router-151(config)# redundancy
Router-15(config-r)# high-availability
Router-15(config-r-ha)# config-sync
Router-15(config-r-ha)# end
00:03:31: %SYS-5-CONFIG_I: Configured from console by console
(注) ハイ アベイラビリティ冗長機能をイネーブルにすると、非メインMSFCのコンソールのコンフィギュレーション モードはディセーブルになり、使用できるのはEXECモードだけになります。
非メインMSFC上に、ハイ アベイラビリティ機能がイネーブルになり、コンフィギュレーション モードが自動的に終了することを示す、次のメッセージが表示されます。
00:18:57: %RUNCFGSYNC-6-SYNCEVENT:
The High-Availability Redundancy Feature is enabled
The config mode is no longer accessible
00:19:41: %RUNCFGSYNC-6-SYNCEVENT:
Non-Designated Router is now online
Running Configuration Synchronization will begin in 1 minute
非メインMSFCを安定させるため、1分間のタイマーがスタートします。タイマーが切れると、現在の実行コンフィギュレーションのスナップショットが非メインMSFCに送信されます。実行コンフィギュレーションが同期化される前に、次のメッセージが表示されます。
00:20:41: %RUNCFGSYNC-6-SYNCEVENT:
Syncing Running Configuration to the Non-Designated Router
00:20:41: %RUNCFGSYNC-6-SYNCEVENT:
Syncing Startup Configuration to the Non-Designated Router
以下の例は、メインMSFCと非メインMSFCが同期化され、同じ実行コンフィギュレーションが設定されていることを示しています。
Router-16# show running-config
Building configuration...
service timestamps debug uptime
service timestamps log uptime
no service password-encryption
hostname Router-15 alt hostname Router-16
boot bootldr bootflash:c6msfc-boot-mz.120-7.XE1
ip address 70.0.70.4 255.255.0.0 alt ip address 70.0.70.5 255.255.0.0
ip address 192.10.10.1 255.255.255.0 alt ip address 192.10.10.2 255.255.255.0
standby ip 192.20.20.1 alt standby ip 192.20.20.1
ip route 223.255.254.0 255.255.255.0 70.0.100.0
transport input lat pad mop telnet rlogin udptn nasi
Router-15# show running-config
Building configuration...
service timestamps debug uptime
service timestamps log uptime
no service password-encryption
hostname Router1 alt hostname Router2
boot bootldr bootflash:c6msfc-boot-mz.120-7.XE1
ip address 70.0.70.4 255.255.0.0 alt ip address 70.0.70.5 255.255.0.0
ip address 192.10.10.1 255.255.255.0 alt ip address 192.10.10.2 255.255.255.0
standby ip 192.20.20.1 alt standby ip 192.20.20.1
ip route 223.255.254.0 255.255.255.0 70.0.100.0
transport input lat pad mop telnet rlogin udptn nasi
例2:メインMSFCで設定同期化をディセーブルにする
この例では、設定同期化がすでにイネーブルに設定されています。設定同期化をディセーブルにする例を示します。
Router-16# configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router2(config)# redundancy
Router2(config-r)# high-availability
Router2(config-r-ha)# no config-sync
設定同期化をディセーブルにすると、非メインMSFC上に次のメッセージが表示されます。
00:13:00: %RUNCFGSYNC-6-SYNCEVENT:
The High-Availability Redundancy Feature is now disabled
The config mode is now accessible
メインおよび非メインMSFCの両方で、CLIのコンフィギュレーション モードを使用することができます。
例3:メインMSFCをアップにする
この例では、Config Sync AdminStatusがすでにイネーブルに設定されています。メインMSFCは代替コンフィギュレーションを検証し、非メインMSFCがアップになった時点で、コンフィギュレーションを同期化します。
非メインMSFCはまだアップになっていないので、Config Sync RuntimeStatusはディセーブルです。したがって、設定同期化は実行されません。非メインMSFCの情報については、「例4:非メインMSFCをアップにする」を参照してください。
次の例で、Router-16はメインMSFCです。Config Sync AdminStatusはイネーブル、Config Sync RuntimeStatusはディセーブルに設定されています。
Router-16# show redundancy
Designated Router: 1 Non-designated Router:0
Redundancy Status: designated
Config Sync AdminStatus : enabled
Config Sync RuntimeStatus: disabled
例4:非メインMSFCをアップにする
Config Sync AdminStatusがイネーブルの場合
この例では、非メインMSFCがメインMSFCに対して、非メインMSFCがアップになり、Config Sync AdminStatusがイネーブルになったことを通知しています。メインMSFCは非メインMSFCに、Config Sync RuntimeStatusをイネーブルにするよう要求しています。非メインMSFCのConfig Sync RuntimeStatusがイネーブルになります。
非メインMSFCには、次のメッセージが表示されます。
00:00:07: %RUNCFGSYNC-6-SYNCEVENT:
The High-Availability Redundancy Feature is enabled
The config mode is no longer accessible
00:00:51: %RUNCFGSYNC-6-SYNCEVENT:
Non-Designated Router is now online
Running Configuration Synchronization will begin in 1 minute
非メインMSFCを安定させるため、1分間のタイマーがスタートします。タイマーが切れると、現在の実行コンフィギュレーションのスナップショットが非メインMSFCに送信されます。実行コンフィギュレーションが同期化される前に、次のメッセージが表示されます。
00:01:51: %RUNCFGSYNC-6-SYNCEVENT:
Syncing Running Configuration to the Non-Designated Router
Config Sync AdminStatusがディセーブルの場合
この例では、非メインMSFCがメインMSFCに対し、アップになったことを通知しています。非メインMSFCのConfig Sync AdminStatusはディセーブルなので、メインMSFCに、非メインMSFCのハイ アベイラビリティ冗長機能をイネーブルにする必要があることを示す次のメッセージが表示されます。
Non-Designated Router came up.
High-Availability Redundancy Feature is not enabled on the Non-Designated Router
非メインMSFCで、ハイ アベイラビリティ冗長機能をイネーブルにする例を示します。
Router-15# configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router-15(config)# redundancy
Router-15(config-r)# high-availability
Router-15(config-r-ha)# config-sync
00:03:47: %SYS-5-CONFIG_I: Configured from console by console
00:03:47: %RUNCFGSYNC-6-SYNCEVENT:
The High-Availability Redundancy Feature is enabled
The config mode is no longer accessible
00:00:51: %RUNCFGSYNC-6-SYNCEVENT:
Non-Designated Router is now online
Running Configuration Synchronization will begin in 1 minute
非メインMSFCを安定させるため、1分間のタイマーがスタートします。タイマーが切れると、現在の実行コンフィギュレーションのスナップショットが非メインMSFCに送信されます。実行コンフィギュレーションが同期化される前に、次のメッセージが表示されます。
00:01:51: %RUNCFGSYNC-6-SYNCEVENT:
Syncing Running Configuration to the Non-Designated Router
次の例は、メインMSFCおよび非メインMSFCのConfig Sync AdminStatusおよびConfig Sync RuntimeStatusがイネーブルに設定されていることを示しています。
Router-15# show redundancy
Designated Router: 1 Non-designated Router:2
Redundancy Status: non-designated
Config Sync AdminStatus : enabled
Config Sync RuntimeStatus: enabled
Router-16# show redundancy
Designated Router: 1 Non-designated Router:2
Redundancy Status: designated
Config Sync AdminStatus : enabled
Config sync RuntimeStatus: enabled
例5:メインMSFCがダウンした場合
この例では、非メインMSFCがメインMSFCに切り替わります。設定の同期化がディセーブルになり、CLIでのコンフィギュレーション モードが利用できるようになります。
元のメインMSFCを再びアップにすると、このMSFCは非メインMSFCになります。「例4:非メインMSFCをアップにする」を参照してください。
SRMの冗長機能
ここでは、Single Router Mode(SRM;単一ルータ モード)冗長機能の設定手順について説明します。
• 「ハードウェアおよびソフトウェアの要件」
• 「SRM冗長性設定時の注意事項」
• 「SRM冗長機能の設定」
• 「SRMをイネーブルに設定したイメージのアップグレード」
• 「SRMの終了」
SRM冗長機能は、両方のMSFC2が同時にアクティブな内部冗長(デュアル)MSFC2コンフィギュレーションに代わるものです。SRM冗長機能では、ネットワークから見えるのは常に指定ルータのみです。非指定ルータは完全に起動され、SRM開始時にイネーブルに自動設定される設定同期化に関与します。SRMでは、[alt]キーワード以後のコンフィギュレーションはすべて無視されます。したがって、非指定ルータの設定は指定ルータのものとまったく同じですが、そのインターフェイスは回線ダウン状態のままでネットワークからは見えません。ルーティング プロトコルなどのプロセスは、非指定および指定ルータ上で作成されますが、非指定ルータのインターフェイスはすべて回線ダウン状態にあります。このためネットワークからのアップデートの送受信は行いません。
指定ルータに障害が発生すると、非指定ルータは、非指定ルータから指定ルータにステートを変更し、そのインターフェイスのステートがリンク アップに変わります。新しい指定ルータは、既存のスーパバイザ エンジン スイッチ プロセッサ エントリを使用してレイヤ3トラフィックを転送しながら、ルーティング テーブルを構築します。スイッチ プロセッサは引き続き古いエントリを使用して、レイヤ3パケットを転送します。事前に定義された時間が経過した後、新規の指定ルータは新しいレイヤ3スイッチング情報をスイッチ プロセッサにダウンロードします。
(注) Cisco IOS Release 12.1(11b)E以降のリリースでは、新しい指定ルータがスーパバイザ エンジンのスイッチ プロセッサに新しいレイヤ3スイッチング情報をダウンロードする前に待機する移行時間を指定できます。設定の詳細は、「新しいアクティブ指定ルータに対する移行時間の指定」を参照してください。
ハードウェアおよびソフトウェアの要件
SRM冗長機能を設定するには、次のハードウェアおよびソフトウェアが必要です。
• 2つの同一スーパバイザ エンジン ドータカードから構成される1つのシャーシ
–Policy Feature Card2(PFC2)およびMSFC2搭載のSupervisor Engine 2
–PFCおよびMSFCまたはMSFC2搭載のSupervisor Engine 1
(注) Cisco IOS Release 12.1(8a)E4は、Supervisor Engine 1およびMSFCを使用するSRM冗長構成の初期サポートを提供します。
(注) マルチキャスト サポート:リリース7.1(1)より前のソフトウェア リリースでは、MSFCまたはMSFC2搭載のSupervisor Engine 1をSRM冗長構成で使用する場合、第2 MSFCへのフェールオーバーがマルチキャストMLSに関してステートフルにならない点に注意してください。第1 MSFCでエラーが発生すると、すべてのマルチキャストMLSエントリが削除され、新しくアクティブになったMSFCによって再作成されて再インストールされます。
(注) マルチキャスト サポート:ソフトウェア リリース7.1(1)以降のリリースでは、PFCおよびMSFC2搭載のSupervisor Engine 1およびPFC2およびMSFC2搭載のSupervisor Engine 2に関して、マルチキャスト トラフィックのSRM冗長性サポートが改善されています。マルチキャストに関する改良は、MSFC搭載のSupervisor Engine 1には当てはまりません。
SRM冗長機能をイネーブルにすると、コンバージェンス タイムが向上し、切り替え時のマルチキャスト トラフィックの停止が短縮されます。MSFC2は、切り替え時にマルチキャスト トラフィックで過負荷にならないように保護されます。スイッチは停止したMSFC2からのフローをキャッシュし、新しくアクティブになったMSFC2がルータを認識するまで、キャッシュのフローを使用してトラフィックを転送します。一度に少数のフローだけがMSFC2に与えられるので、あふれることはありません。
• スーパバイザ エンジン ソフトウェア リリース6.3(1)以降のリリース
• Cisco IOS Release 12.1(8a)E2以降のリリース
SRM冗長性設定時の注意事項
ここでは、SRM冗長性設定時の注意事項について説明します。
• SRM冗長機能では、指定ルータおよび非指定ルータが共に同じCisco IOSイメージを実行している必要があります。
• SRM冗長機能を使用するには、指定ルータと非指定ルータの両方のブートフラッシュに、Cisco IOSイメージがなければなりません。
• SRM冗長機能では、非指定ルータは外部ネットワークに接続できません。
• SRM冗長機能では、外部ネットワークから指定ルータで起動しないでください。ネットワークから起動すると、SRMの機能が大幅に低下します。
• SRM冗長機能を使用すると、指定ルータは外部ネットワークにアクセスして、 copy tftp: などのコピー コマンドを何の制約もなく使用できます。
• SRMを正しく機能させるには、スーパバイザ エンジンでハイ アベイラビリティをイネーブルに設定している必要があります。
• RADIUSやTACACS+などの認証方式を使用してスイッチへのアクセスを制御する場合、 switch console または session コマンドで非指定ルータにアクセスできるようにするときは、フォールバック オプションを設定してローカルのユーザ名とパスワードでログインする必要があります。
フォールバック オプションの設定手順については、「AAAによるスイッチ アクセスの設定」を参照してください。
SRM冗長機能の設定
SRM冗長機能を設定するには、次のステップを実行します。
注意 デュアル ルータ モードからSRM冗長機能に移行する前に、MSFCの
copy running-configコマンドを使用し、非SRMコンフィギュレーションをブートフラッシュに保存するようにしてください。SRM冗長機能に移行すると、代替コンフィギュレーション(
altキーワードのあとのコンフィギュレーション)は失われます。したがって、SRM冗長機能をイネーブルにする前に、両方のMSFCに
copy running-config bootflash:
nosrm_dual_router_configコマンドを入力し、デュアル ルータ モード コンフィギュレーションをブートフラッシュに保存してください。
詳細については、
「SRMの終了」を参照してください。
(注) この手順は、指定ルータがスロット1に搭載のMSFC2で、非指定ルータがスロット2に搭載のMSFC2であり、さらにアクティブ スーパバイザ エンジンはスロット1にあり、スタンバイ スーパバイザ エンジンはスロット2にあると仮定しています。
ステップ 1 show version コマンドを使用して、両方のスーパバイザ エンジンが、スーパバイザ エンジン ソフトウェア リリース6.3(1)以降のリリースを実行していることを確認します。
ステップ 2 set system highavailability enable コマンドを使用して、アクティブ スーパバイザ エンジンでハイ アベイラビリティ機能をイネーブルにします。 show system highavailability コマンドを使用して、ハイ アベイラビリティ機能がイネーブルになっていることを確認します。
ステップ 3 コンソール接続を行っている場合は、 switch console コマンドを使用して指定ルータにアクセスします。Telnetセッションを使用して接続している場合は、 session mod コマンドを使用して指定ルータにアクセスします。
ステップ 4 Cisco IOS Release 12.1(8a)E2以降のイメージを指定ルータおよび非指定ルータのブートフラッシュにコピーします。
ステップ 5 指定ルータおよび非指定ルータに対してブート イメージとコンフィギュレーション レジスタを設定して、リロード時に新しいイメージを起動します。
指定ルータの場合は、 boot system flash bootflash: image_name コマンドを使用してこのイメージがブート リストの最初にあることを確認します。 boot system コマンドの no 形式を使用して、実行コンフィギュレーションに表示されている( show running-config )すべての既存の boot system コマンドを削除します。
非指定ルータの場合は、 config-register 0x102 コマンドを入力して、自動起動するようコンフィギュレーション レジスタを設定します。
(注) SRM対応Cisco IOSイメージがロード済みの場合、ステップ6は不要です。
ステップ 6 reload コマンドを使用して、指定ルータおよび非指定ルータを再ロードします。
ステップ 7 コマンドの no 形式を使用して、指定ルータ上で設定の同期化( config-sync )をディセーブルにします。 write memory コマンドを入力します。指定ルータと非指定ルータの両方でコンフィギュレーション モードにアクセスできるようになります。
ステップ 8 まず指定ルータでSRMをイネーブルにしてから、次のように非指定ルータでSRMをイネーブルにします。
Router(config)#redundancy
Router(config-r)#high-availability
Router(config-r-ha)#single-router-mode
(注) Cisco IOS Release 12.1(11b)E以降のリリースでは、新しい指定ルータがスーパバイザ エンジンのスイッチ プロセッサに新しいレイヤ3スイッチング情報をダウンロードする前に待機する移行時間を指定できます。設定の詳細は、「新しいアクティブ指定ルータに対する移行時間の指定」を参照してください。
ステップ 9 指定ルータに対して write memory コマンドを実行し、非指定ルータのスタートアップ コンフィギュレーションがSRMをイネーブルに設定していることを確認します。
ステップ 10 非指定ルータに対して show startup-config コマンドを実行し、非指定ルータが次のコンフィギュレーション ステートメントを持っていることを確認します。
ステップ 11 指定ルータおよび非指定ルータに対して show redundancy コマンドを実行し、いずれのルータにも次のコンフィギュレーション ステートメントがあることを確認します。
Single Router Mode RuntimeStatus: enabled
持っていない場合は、ステップ9および10をステップ間で十分な時間を取りながら繰り返します。
ステップ 12 reload コマンドを使用して、非指定ルータを再ロードします。設定を保存するかどうかの問い合せには、 no を入力します。
次の出力は、SRM冗長機能をイネーブルにするために指定ルータおよび非指定ルータに対して使用したコンフィギュレーション コマンドの要約です。
Time Designated Router Nondesignated Router
t0: conf t->red->hi->no config-sync
t1: conf t->red->hi->no config-sync
t2: conf t->red->hi->single-router-mode
t3: conf t->red->hi->single-router-m
新しいアクティブ指定ルータに対する移行時間の指定
Release 12.1(11b)Eより前のCisco IOSリリースでは、移行時間は120秒に定められ、ユーザは設定できませんでした。ルーティング コンバージェンス時間が異なるので、120秒では足りないことがあります。古いレイヤ3スイッチング エントリは消去され、新たにダウンロードしたレイヤ3スイッチング情報が不完全なことがあります。
Cisco IOS Release 12.1(11b)E以降のリリースでは、新しい指定ルータがスイッチ プロセッサに新しいレイヤ3スイッチング情報をダウンロードする前に待機する移行時間を指定できます。切り替え時には、スイッチ プロセッサに新しいレイヤ3スイッチング情報がダウンロードされる前に、設定した秒数の間、古いレイヤ3スイッチング情報が使用されます。
ノンストップの転送が必要な場合、移行時間をデフォルト値(120秒)より小さい値に設定することは推奨できません。ルートのコンバージェンスには最低限30~60秒かかります。
移行時間を指定するには、以下のコマンドを入力します(この例では移行時間は240秒に設定されています)。
Router(config)#redundancy
Router(config-r)#high-availability
Router(config-r-ha)#single-router-mode
Router(config-r-ha)#single-router-mode failover ?
table-update-delay Adjust for routing convergence time
Router(config-r-ha)#single-router-mode failover table-update-delay ?
<0-4294967295> Delay in seconds between switch over detection and h/w FIB reload
Router(config-r-ha)#single-router-mode failover table-update-delay 240
移行時間をデフォルトの2分に設定する場合は、次のように、このコマンドの no 形式を使用します。
Router(config-r-ha)#no single-router-mode failover table-update-delay
移行時間を表示するには、次のようにします。
Router-16#show redundancy
Designated Router: 2 Non-designated Router: 1
Redundancy Status: designated
Config Sync AdminStatus : enabled
Config Sync RuntimeStatus: enabled
Single Router Mode AdminStatus : enabled
Single Router Mode RuntimeStatus: enabled
Single Router Mode transition timer : 240 seconds <---- transition time
SRMをイネーブルに設定したイメージのアップグレード
ここでは、SRMの稼働時にアクティブおよびスタンバイMSFC上でCiscoイメージをアップグレードする方法について説明します。新しいイメージの名前はc6msfc2-jsv-mz.9Eです。スタンバイMSFCはTFTPでイメージをロードすることはできませんが、スーパバイザ エンジン フラッシュPCカード(sup-slot0:)からイメージをロードすることができます。
イメージをアップグレードする手順は、次のとおりです。
ステップ 1 アクティブ スーパバイザ エンジン上で、 copy tftp sup-slot0: コマンドを実行し、表示されるプロンプトに従って新しい(c6msfc2-jsv-mz.9E)イメージをスーパバイザ エンジン フラッシュPCカードにロードします。
ステップ 2 コンソール接続を行っている場合は、 switch console コマンドを使用してアクティブMSFCにアクセスします。Telnetセッションを使用して接続している場合は、 session mod コマンドを使用してアクティブMSFCにアクセスします。
ステップ 3 アクティブMSFCで、スーパバイザ エンジン フラッシュPCカードから新しいイメージをMSFCブートフラッシュにコピーします。
copy sup-slot0:c6msfc2-jsv-mz.9E bootflash:c6msfc2-jsv-mz.9E
ステップ 4 スタンバイMSFCで、スーパバイザ エンジン フラッシュPCカードから新しいイメージをMSFCブートフラッシュにコピーします。
copy sup-slot0:c6msfc2-jsv-mz.9E bootflash:c6msfc2-jsv-mz.9E
ステップ 5 アクティブMSFCで、MSFCのリロード時に新しいイメージを起動するように指定します。
boot system flash bootflash:c6msfc2-jsv-mz.9E
ステップ 6 アクティブMSFCで、 write memory コマンドを実行して、スタンバイMSFCスタートアップ コンフィギュレーションがブート情報を取得していることを確認します。
ステップ 7 reload コマンドを実行して、スタンバイMSFCをリロードします。
ステップ 8 アクティブおよびスタンバイMSFCに対して show redundancy コマンドを実行し、共に次のコンフィギュレーション ステートメントを持っていることを確認します。
Single Router Mode RuntimeStatus: enabled
ステップ 9 reload コマンドを実行して、アクティブMSFCを再ロードします。
これで、どちらのMSFCもc6msfc2-jsv-mz.9Eイメージを実行している状態になります。
SRMの終了
(注) SRM冗長機能を設定する前に、デュアル ルータ モードで使用される実行コンフィギュレーションのコピーを保存した場合は、以下に記載する手順を実行する必要はありません。SRM冗長機能を終了してデュアル ルータ モードに戻るには、両方のMSFCにcopy bootflash:nosrm_dual_
router_config startup-configコマンドを入力します。コンフィギュレーションのコピー後、reloadコマンドでMSFCをリロードします。
SRMを終了する手順は、次のとおりです。
ステップ 1 指定ルータで、コマンドの no 形式を使用してSRMをディセーブルにします。
Router(config)#redundancy
Router(config-r)#high-availability
Router(config-r-ha)#no single-router-mode
ステップ 2 指定ルータおよび非指定ルータに対して write memory コマンドを実行します。
ステップ 3 指定ルータおよび非指定ルータに対して show startup-config コマンドを実行し、スタートアップ コンフィギュレーションに[single-router mode]がないことを確認します。
ステップ 4 reload コマンドを実行して、指定ルータおよび非指定ルータを再ロードします。
これで、指定ルータおよび非指定ルータでSRMがディセーブルの状態になります。
ハードウェアおよびソフトウェアの要件
レイヤ3の冗長機能を設定するには、次のいずれかの構成が必要です。
• 2つの同一スーパバイザ エンジン ドータカードから構成される1つのシャーシ
–PFCおよびMSFCまたはMSFC2搭載のSupervisor Engine 1(両方のスーパバイザ エンジンに同一タイプのMSFCを搭載することが必要)
–PFC2およびMSFC2搭載のSupervisor Engine 2
• それぞれスーパバイザ エンジンを2つ搭載したシャーシ ― 各シャーシに最低1つはスーパバイザ エンジンを搭載しておく必要があります。各スーパバイザ エンジンに、PFCおよびMSFCを取り付けておく必要があります。
• 手動モードMSFC冗長機能では、次のソフトウェアが必要です。
–スーパバイザ エンジン ソフトウェア リリース6.1(3)以降のリリースおよびCisco IOS Release 12.1(7)E以降のリリース
–スーパバイザ エンジン ソフトウェア リリース5.5.8以降のリリースおよびCisco IOS Release 12.1(7a)E1以降のリリース
(注) 各MSFCは、同じCisco IOSソフトウェア リリースを実行している必要があります。
手動モードMSFC冗長機能設定時の注意事項
ここでは、手動モードMSFC冗長機能設定時の注意事項について説明します。
• MSFCの切り替えは手動なので、外部冗長ルータが存在する環境、およびHSRPが使用されているか何らかの形式のゲートウェイ検出がホスト上に実装されている環境でのみ手動モードMSFC冗長機能を使用することを推奨します。
• アクティブMSFC(MSFC-15)上のコンフィギュレーション レジスタが0x2102に、ROMモニタ モードのMSFC(MSFC-16)上のコンフィギュレーション レジスタが0x0に設定されていることを確認します。この設定により、両方のMSFCが同時にアクティブになるのを防止し、アクティブMSFCをリセット後にオンラインにすることができます。コンフィギュレーション レジスタの設定の詳細については、「MSFCコンフィギュレーション レジスタの設定」を参照してください。
(注) 両方のMSFCを0x0に設定することはオプションとしてサポートされていますが、スイッチのリセットの際はユーザによる設定が必要です。
• IPアドレスの領域を保護し、レイヤ3の全体的な複雑性を緩和するには、両方のMSFCで設定同期化をディセーブルにし、すべての[alt]アドレスを削除するようにします。[alt]アドレスが使用されていると、IPアドレス領域が保護されず、(BGPなどの)リンクレベルのピアリングが存在する場合にレイヤ3の複雑性が増します。
• メンテナンス ウィンドウでROMモニタ モードのMSFCを起動した場合、アクティブMSFCと完全に同じ設定かどうかを確認してください。表 22-2に記載されている設定時の注意事項を参照してください。
• 手動モードMSFC冗長機能の間、スーパバイザ エンジン上でハイ アベイラビリティをイネーブルにして、MSFC切り替え実行時のレイヤ2ダウンタイムを最小限に抑えます。ハイ アベイラビリティはプロトコル フィルタリング、ポート セキュリティ、Dynamic VLAN(DVLAN;ダイナミックVLAN)、Generic Attribute Registration Protocol(GARP)VLAN Registration Protocol(GVRP)には対応していないので、手動モードMSFC冗長機能使用時は、これらの機能をディセーブルに設定することを推奨します。
• 両方のスーパバイザ エンジン上のコンソール ポートに運用担当者がアクセスできるようにします(端末サーバまたはモデムによる帯域外アクセス)。
(注) ここでの手順は、switch consoleコマンドを使用してスーパバイザ エンジンからMSFCにアクセスします。Telnetセッションではswitch consoleコマンドはサポートされません。
スタンバイMSFCのアクセス
スタンバイMSFCにアクセスするには、 switch supervisor コマンドのあとに switch console コマンドを入力します。
(注) スタンバイMSFCは、アクティブ スーパバイザ エンジンから発行されたshow moduleコマンドの出力には表示されません。
手動によるMSFCの起動
両方のMSFCのコンフィギュレーション レジスタが0x0に設定されている場合、MSFC手動モードでは、スイッチをリセットするたびにMSFCを手動で起動する必要があります。MSFCを手動で起動するには、次の作業を行います。
ステップ 1 switch console コマンドを使用してMSFC ROMMONプロンプトにアクセスします。
ステップ 2 boot bootflash: image コマンドを実行します。
ステップ 3 MSFCの起動後、Router>プロンプトに Ctrl-C を3回入力すると、スーパバイザ エンジン プロンプトに戻ります。これで、 session コマンドを使用してMSFCにアクセスできます。
MSFCコンフィギュレーション レジスタの設定
手動モードMSFC冗長機能では、次のようにコンフィギュレーション レジスタを設定します。
ステップ 1 アクティブMSFC(MSFC-15)上でCisco IOSコンフィギュレーション モードから、 config-register 0x2102 コマンドを入力します。
ステップ 2 ROMモニタ モードのMSFC(MSFC-16)上で、 config-register 0x0 コマンドを入力します。
(注) 両方のMSFCコンフィギュレーションのbootシステム コマンドがブートフラッシュの有効なイメージをポイントするようにし、かつ、これらのブート コマンドを無視するようにはコンフィギュレーション レジスタを設定しないことを推奨します。
MSFC回復手順
ここでは、一時的または長期的なMSFC障害から回復する手順について説明します。
アクティブMSFCの一時的な障害が発生した場合、コンフィギュレーション レジスタが0x2102に設定されているため、MSFCが単純に再起動されることになります。
永久的障害の疑いがあるアクティブMSFCは、最初に確認する必要があります。それには、アクティブ スーパバイザ エンジンのコンソール ポートから reset 15 コマンドを実行し、アクティブMSFCが正常に再起動するかどうかを確認します。再起動しない場合は、次の2つの方法でスタンバイMSFCに切り替えることができます。
方法1:スイッチに物理的にアクセスする場合
スイッチに物理的にアクセスする場合は、この方法を使用 します。問題のあるMSFCを装備しているアクティブ スーパバイザ エンジンを取り外すことにより、冗長スーパバイザ エンジンが動作を引き継ぎます。冗長スーパバイザ エンジンの物理コンソール ポートで、次の手順を実行します。
ステップ 1 switch console コマンドを実行します。
ステップ 2 ROMMONプロンプトで、 boot bootflash: image コマンドを実行します。
ステップ 3 スタンバイMSFCの起動後、Cisco IOSコンフィギュレーション モードで config-register 0x2102 コマンドを実行して、スイッチのリセット時にMSFCが起動するようにします。
方法2:スイッチにリモート アクセスだけが可能な場合
スイッチにリモート アクセスしかできない場合は、この方法を使用します。問題のあるMSFCを装備しているアクティブ スーパバイザ エンジンで、次の手順を実行します。
(注) 問題のあるMSFCがスタンバイ スーパバイザ エンジン上にある場合は、switch supervisorコマンドを実行します。
ステップ 1 switch console コマンドを実行します。
ステップ 2 ブレーク信号を送信して問題のあるMSFCのROMMONに入ります(ブレークが有効なのはMSFCが引き続き再起動している場合に限ります)。システムのブートストラップ メッセージが出力されてから、メインCisco IOSイメージが解凍されるまでの間に発行されるように、ブレークのタイミングを決める必要があります(次の出力の2つの矢印を参照)。
System Bootstrap, Version 12.0(3)XE, RELEASE SOFTWARE
Copyright (c) 1998 by cisco Systems, Inc.
Cat6k-MSFC platform with 131072 Kbytes of main memory <======= ISSUE BREAK AFTER THIS POINT
Self decompressing the image : ###################################################################################### [OK]
<==========BUT BEFORE THIS POINT
Self decompressing the image : ################################################################################################################################################################################################################################################################################################################################################################################################################################################################################################################################################################################################################################################################################################################################################### [OK]
ステップ 3 ROMMONプロンプトで、 confreg コマンドを入力します。
a. "do you wish to change the configuration? y/n [n]:"のプロンプトに、 y と入力します。
b. Enter を押してすべての質問に対してデフォルトの設定を受け入れると、次のプロンプトが表示されます。 "change the boot characteristics? y/n [n]:"
c. y と入力します。
d. 0 と入力して、次のプロンプトで0 = ROM Monitorオプションを選択します。
e. Configuration Summaryを調べて、boot:the ROM Monitorの値を確認します。
f. 再度、"do you wish to change the configuration? y/n [n]:"というプロンプトが表示されます。
g. n と入力します。
h. ROMMONプロンプトに戻ります。
ステップ 4 reset コマンドを実行して、MSFCがROMMONで起動していることを確認します。このステップにより、このMSFCとアクティブMSFCが同時に起動しないようになります。
ステップ 5 Ctrl-C を3回入力して、スーパバイザ エンジン プロンプトに戻ります。
ステップ 6 ハイ アベイラビリティがスーパバイザ エンジンのステートを同期化していることを確認します。そのためには、 show system highavailability コマンドを実行してハイ アベイラビリティの[Operational-status]がONであることを確認します。
ステップ 7 switch supervisor コマンドを実行します。
ステップ 8 switch console コマンドを実行します。
ステップ 9 スタンバイMSFCのROMMONプロンプトで、ステップ3を繰り返しますが、ステップ3dではオプション2の"boot system"を選択します。
change the boot characteristics? y/n [n]: y
1 = the boot helper image
[2]: 2 <========================
load rom after netboot fails
do you wish to change the configuration? y/n [n]: n
You must reset or power cycle for new config to take effect
ステップ 10 ROMMONプロンプトで reset コマンドを入力してシステムを起動します。
ステップ 11 MSFCが起動されたら、新しいアクティブMSFCのコンソール ポート上のCisco IOSコンフィギュレーション モードで config-register 0x2102 コマンドを実行します。
ステップ 12 Ctrl-C を3回入力して、スーパバイザ エンジン プロンプトに戻ります。
