統合プラットフォーム コンフィギュレーション ガイド、Cisco IOS Release 15.2(3) E（Catalyst 3560-CX および 2960 CX スイッチ）

EtherChannel は、ポート集約プロトコル（PAgP）、Link Aggregation Control Protocol（LACP）、または On のいずれかのモードに設定できます。 EtherChannel の両端は同じモードで設定します。

• EtherChannel の一方の端を PAgP または LACP モードに設定すると、システムはチャネルのもう一方の端とネゴシエーションし、アクティブにするポートを決定します。 リモート ポートが EtherChannel とネゴシエーションができない場合、ローカル ポートは独立ステートになり、他の単一リンクと同様にデータ トラフィックを引き続き伝送します。 ポート設定は変更されませんが、ポートは EtherChannel に参加しません。

• EtherChannel を on モードに設定すると、ネゴシエーションは実行されません。 スイッチは EtherChannel 内で互換性のあるすべてのポートを強制的にアクティブにします。 EtherChannel のもう一方の端（他のスイッチ上）も、同じように on モードに設定する必要があります。それ以外を設定した場合、パケットの損失が発生します。

スイッチ上、スタックの単一スイッチ上、またはスタックの複数スイッチ上（クロススタック EtherChannel とも呼ぶ）で EtherChannel を作成できます。

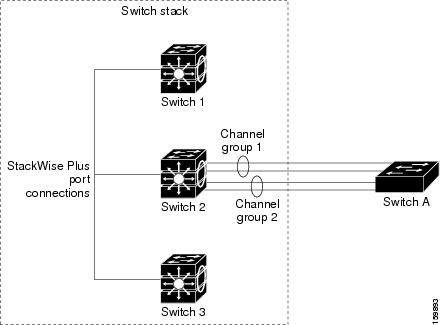

図 2. 単一スイッチ EtherChannel

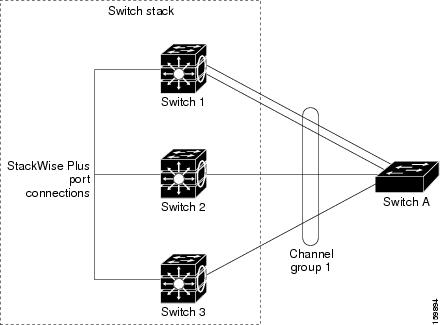

図 3. クロススタック EtherChannel

EtherChannel 内のリンクで障害が発生すると、それまでその障害リンクで伝送されていたトラフィックが EtherChannel 内の残りのリンクに切り替えられます。 スイッチでトラップがイネーブルになっている場合、スイッチ、EtherChannel、および失敗したリンクを区別したトラップが送信されます。 EtherChannel の 1 つのリンク上の着信ブロードキャストおよびマルチキャスト パケットは、EtherChannel の他のリンクに戻らないようにブロックされます。

スイッチ ポートは、auto モードまたは desirable モードに設定された相手ポートとだけ PAgP パケットを交換します。 on モードに設定されたポートは、PAgP パケットを交換しません。

auto モードおよび desirable モードはともに、相手ポートとネゴシエーションして、ポート速度などの条件に基づいて（レイヤ 2 EtherChannel の場合は、トランク ステートおよび VLAN 番号などの基準に基づいて）、ポートで EtherChannel を形成できるようにします。

PAgP モードが異なっていても、モード間で互換性がある限り、ポートは EtherChannel を形成できます。 次に例を示します。

• desirable モードのポートは、desirable モードまたは auto モードの別のポートとともに EtherChannel を形成できます。

• auto モードのポートは、desirable モードの別のポートとともに EtherChannel を形成できます。

どのポートも PAgP ネゴシエーションを開始しないため、auto モードのポートは、auto モードの別のポートとは EtherChannel を形成できません。

ネットワーク デバイスは、PAgP 物理ラーナーまたは集約ポート ラーナーに分類されます。 物理ポートによってアドレスを学習し、その知識に基づいて送信を指示するデバイスは物理ラーナーです。 集約（論理）ポートによってアドレスを学習するデバイスは、集約ポート ラーナーです。 学習方式は、リンクの両端で同一の設定にする必要があります。

デバイスとそのパートナーが両方とも集約ポート ラーナーの場合、論理ポートチャネル上のアドレスを学習します。 デバイスは EtherChannel のいずれかのポートを使用することによって、送信元にパケットを送信します。 集約ポート ラーナーの場合、どの物理ポートにパケットが届くかは重要ではありません。

PAgP は、パートナー デバイスが物理ラーナーの場合およびローカル デバイスが集約ポート ラーナーの場合には自動検出できません。 したがって、物理ポートでアドレスを学習するには、ローカル デバイスに手動で学習方式を設定する必要があります。 また、負荷の分散方式を送信元ベース分散に設定して、指定された送信元 MAC アドレスが常に同じ物理ポートに送信されるようにする必要もあります。

グループ内の 1 つのポートですべての伝送を行うように設定して、他のポートをホット スタンバイに使用することもできます。 選択された 1 つのポートでハードウェア信号が検出されなくなった場合は、数秒以内に、グループ内の未使用のポートに切り替えて動作させることができます。 パケット伝送用に常に選択されるようにポートを設定するには、pagp port-priority インターフェイス コンフィギュレーション コマンドを使用してプライオリティを変更します。 プライオリティが高いほど、そのポートが選択される可能性が高まります。

（注）

CLI で physical-port キーワードを指定した場合でも、スイッチがサポートするのは、集約ポート上でのアドレス ラーニングのみです。 pagp learn-method コマンドおよび pagp port-priority コマンドは、スイッチのハードウェアには作用しませんが、Catalyst 1900 スイッチなどの物理ポートによるアドレス ラーニングだけをサポートするデバイスと PAgP の相互運用性を確保するために必要です。 スイッチのリンク パートナーが物理ラーナーである場合、pagp learn-method physical-port インターフェイス コンフィギュレーション コマンドを使用して物理ポート ラーナーとしてスイッチを設定することを推奨します。 送信元 MAC アドレスに基づいて負荷の分散方式を設定するには、port-channel load-balance src-mac グローバル コンフィギュレーション コマンドを使用します。 すると、スイッチは送信元アドレスを学習した EtherChannel 内の同じポートを使用して、物理ラーナーにパケットを送信します。 pagp learn-method コマンドは、このような場合のみ使用してください。

仮想スイッチは、仮想スイッチ リンク（VSL）により接続された複数のコア スイッチであり、それらのスイッチ間で制御情報とデータ トラフィックを伝送します。 スイッチのうちの 1 つはアクティブ モードです。 その他のスイッチはスタンバイ モードです。 冗長性のため、リモート スイッチはリモート サテライト リンク（RSL）によって仮想スイッチに接続されます。

2 つのスイッチ間の VSL に障害が発生すると、一方のスイッチは他方のスイッチのステータスを認識しません。 両方のスイッチがアクティブ モードになり、ネットワークを、重複したコンフィギュレーション（IP アドレスおよびブリッジ ID の重複を含む）を伴うデュアルアクティブの状態にする可能性があります。 ネットワークがダウンする場合もあります。

デュアルアクティブの状態を防止するために、コア スイッチは PAgP プロトコル データ ユニット（PDU）を RSL を介してリモート スイッチに送信します。 PAgP PDU はアクティブ スイッチを識別し、リモート スイッチは、コア スイッチが同期化するように PDU をコア スイッチに転送します。 アクティブ スイッチに障害が発生した場合、またはアクティブ スイッチがリセットされた場合は、スタンバイ スイッチがアクティブスイッチの役割を引き継ぎます。 VSL がダウンした場合は、1 つのコア スイッチが他のコア スイッチのステータスを認識し、その状態を変更しません。

ダイナミック トランキング プロトコル（DTP）および Cisco Discovery Protocol（CDP）は、EtherChannel の物理ポートを使用してパケットを送受信します。 トランク ポートは、番号が最も小さい VLAN 上で PAgP プロトコル データ ユニット（PDU）を送受信します。

レイヤ 2 EtherChannel では、チャネル内で最初に起動するポートが EtherChannel に MAC アドレスを提供します。 このポートがバンドルから削除されると、バンドル内の他のポートの 1 つが EtherChannel に MAC アドレスを提供します。

PAgP が PAgP PDU を送受信するのは、PAgP が auto モードまたは desirable モードでイネーブルになっている、稼働状態のポート上だけです。

active モードおよび passive LACP モードはともに、相手ポートとネゴシエーションして、ポート速度などの条件に基づいて（レイヤ 2 EtherChannel の場合は、トランク ステートおよび VLAN 番号などの基準に基づいて）、ポートで EtherChannel を形成できるようにします。

LACP モードが異なっていても、モード間で互換性がある限り、ポートは EtherChannel を形成できます。 次に例を示します。

• active モードのポートは、active モードまたは passive モードの別のポートとともに EtherChannel を形成できます。

• 両ポートとも LACP ネゴシエーションを開始しないため、passive モードのポートは、passive モードの別のポートと EtherChannel を形成することはできません。

DTP および CDP は、EtherChannel の物理ポートを介してパケットを送受信します。 トランク ポートは、番号が最も小さい VLAN 上で LACP PDU を送受信します。

レイヤ 2 EtherChannel では、チャネル内で最初に起動するポートが EtherChannel に MAC アドレスを提供します。 このポートがバンドルから削除されると、バンドル内の他のポートの 1 つが EtherChannel に MAC アドレスを提供します。

LACP が LACP PDU を送受信するのは、LACP が active モードまたは passive モードでイネーブルになっている稼働状態のポートとの間だけです。

送信元 MAC アドレス転送の場合、EtherChannel に転送されたパケットは、着信パケットの送信元 MAC アドレスに基づいてチャネル ポート間で分配されます。 したがって、ロード バランシングを行うために、送信元ホストが異なるパケットはそれぞれ異なるチャネル ポートを使用しますが、送信元ホストが同じパケットは同じチャネル ポートを使用します。

宛先 MAC アドレス転送の場合、EtherChannel に転送されたパケットは、着信パケットの宛先ホストの MAC アドレスに基づいてチャネル ポート間で分配されます。 したがって、宛先が同じパケットは同じポートに転送され、宛先の異なるパケットはそれぞれ異なるチャネル ポートに転送されます。

送信元および宛先 MAC アドレス転送の場合、EtherChannel に転送されたパケットは、送信元および宛先の両方の MAC アドレスに基づいてチャネル ポート間で分配されます。 この転送方式は、負荷分散の送信元 MAC アドレス転送方式と宛先 MAC アドレス転送方式を組み合わせたものです。特定のスイッチに対して送信元 MAC アドレス転送と宛先 MAC アドレス転送のどちらが適切であるかが不明な場合に使用できます。 送信元および宛先 MAC アドレス転送の場合、ホスト A からホスト B、ホスト A からホスト C、およびホスト C からホスト B に送信されるパケットは、それぞれ異なるチャネル ポートを使用できます。

送信元 IP アドレスベース転送の場合、パケットは、着信パケットの送信元 IP アドレスに基づいて EtherChannel ポート間で分配されます。 ロード バランシングを行うために、IP アドレスが異なるパケットはチャネルでそれぞれ異なるポートを使用しますが、IP アドレスが同じパケットはチャネルで同じポートを使用します。

宛先 IP アドレスベース転送の場合、パケットは着信パケットの宛先 IP アドレスに基づいて EtherChannel ポート間で分配されます。 ロード バランシングを行うために、同じ送信元 IP アドレスから異なる宛先 IP アドレスに送信されるパケットは、チャネルの異なるチャネル ポートに送信できます。 異なる送信元 IP アドレスから同じ宛先 IP アドレスに送信されるパケットは、常にチャネルの同じポートに送信されます。

送信元と宛先 IP アドレスベース転送の場合、パケットは着信パケットの送信元および宛先の両方の IP アドレスに基づいて EtherChannel ポート間で分配されます。 この転送方式は、送信元 IP アドレスベース転送方式と宛先 IP アドレスベース転送方式を組み合わせたもので、特定のスイッチに対して送信元 IP アドレスベース転送と宛先 IP アドレスベース転送のどちらが適切であるか不明な場合に使用できます。 この方式では、IP アドレス A から IP アドレス B に、IP アドレス A から IP アドレス C に、および IP アドレス C から IP アドレス B に送信されるパケットは、それぞれ異なるチャネル ポートを使用できます。

ロードバランシング方式には異なる利点があるため、ネットワーク内のスイッチの位置、および負荷分散が必要なトラフィックの種類に基づいて特定のロードバランシング方式を選択する必要があります。

図 5. 負荷の分散および転送方式. 次の図では、4 台のワーク ステーションの EtherChannel がルータと通信します。 ルータは単一 MAC アドレス デバイスであるため、スイッチ EtherChannel で送信元ベース転送を行うことにより、スイッチが、ルータで使用可能なすべての帯域幅を使用することが保証されます。 ルータは、宛先アドレスベース転送を行うように設定されます。これは、多数のワークステーションで、トラフィックがルータ EtherChannel から均等に分配されることになっているためです。

設定で一番種類が多くなるオプションを使用してください。 たとえば、チャネル上のトラフィックが単一 MAC アドレスを宛先とする場合、宛先 MAC アドレスを使用すると、チャネル内の同じリンクが常に選択されます。 ただし、送信元アドレスまたは IP アドレスを使用した方が、ロードバランシングの効率がよくなる場合があります。

レイヤ 2 EtherChannels を設定する場合は、次の注意事項に従ってください。

• EtherChannel 内のすべてのポートを同じ VLAN に割り当てるか、またはトランクとして設定してください。 複数のネイティブ VLAN に接続されるポートは、EtherChannel を形成できません。

• EtherChannel は、トランキング レイヤ 2 EtherChannel 内のすべてのポート上で同じ VLAN 許容範囲をサポートしています。 VLAN 許容範囲が一致していないと、PAgP が auto モードまたは desirable モードに設定されていても、ポートは EtherChannel を形成しません。

• スパニングツリー パス コストが異なるポートは、設定上の矛盾がない限り、EtherChannel を形成できます。 異なるスパニングツリー パス コストを設定すること自体は、EtherChannel を形成するポートの矛盾にはなりません。

1.    enable


2.    configureterminal


3.    lacp system-prioritypriority


4.    end

Switch> enable

Switch# configure terminal

Switch(config)# lacp system-priority 32000

Switch(config)# end

デフォルトでは、すべてのポートは同じポート プライオリティです。 ローカル システムのシステム プライオリティおよびシステム ID の値がリモート システムよりも小さい場合は、LACP EtherChannel ポートのポート プライオリティをデフォルトよりも小さな値に変更して、最初にアクティブになるホットスタンバイ リンクを変更できます。 ホット スタンバイ ポートは、番号が小さい方が先にチャネルでアクティブになります。 show etherchannel summary 特権 EXEC コマンドを使用して、ホット スタンバイ モードのポートを確認できます（ポートステート フラグが H になっています）。

（注）	LACP がすべての互換ポートを集約できない場合（たとえば、ハードウェアの制約が大きいリモート システム）、EtherChannel 中でアクティブにならないポートはすべてホット スタンバイ ステートになり、チャネル化されたポートのいずれかが機能しない場合に限り使用されます。

LACP ポート プライオリティを設定するには、次の手順に従います。 この手順は任意です。

1.    enable


2.    configureterminal


3.    interfaceinterface-id


4.    lacp port-prioritypriority


5.    end

Switch> enable

Switch# configure terminal



Switch(config)# interface gigabitethernet 1/0/2

Switch(config-if)# lacp port-priority 32000

Switch(config-if)# end
