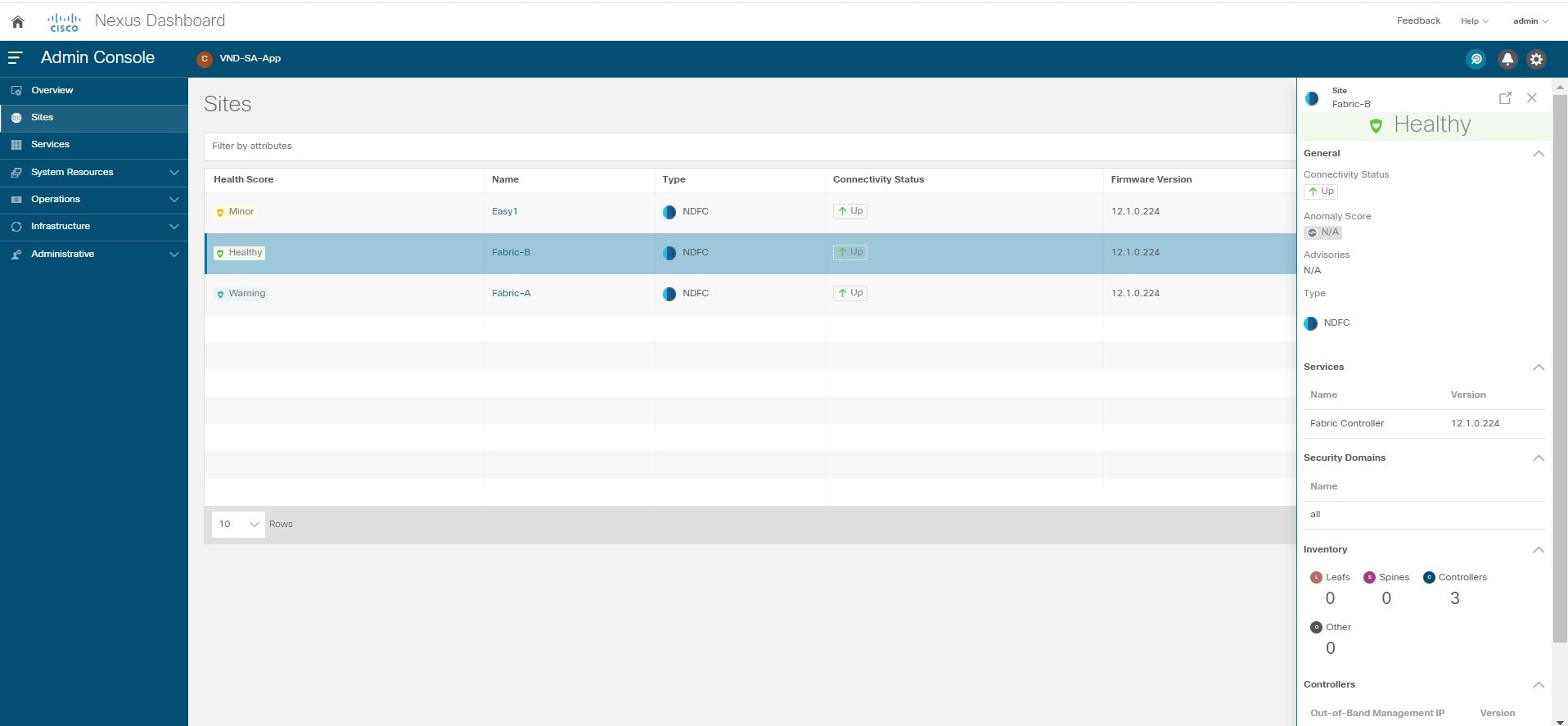

この手順では、新しい VXLAN BGP EVPN ファブリックを作成する方法を示します。

この手順には、IPv4 アンダーレイの説明が含まれています。IPv6 アンダーレイについては、Easy ファブリックの IPv6 アンダーレイ サポート を参照してください。

1. [アクション（Actions）] ドロップダウンリストから、[ファブリックの作成（Create Fabric）] を選択します。

   [ファブリックの作成（Create Fabric）] ウィンドウが表示されます。

2. ファブリックの一意の名前を入力します。

   [テンプレートを選択（Choose Template）] をクリックして、ファブリックのテンプレートを選択します。

   使用可能なすべてのファブリック テンプレートのリストが表示されます。

3. ファブリック テンプレートの使用可能なリストから、Easy_Fabric テンプレートを選択します。

   [選択（Select）] をクリックします。

   ファブリックを作成するために必要なフィールド値を入力します。

   画面のタブとそのフィールドについては、以降のポイントで説明します。オーバーレイおよびアンダーレイ ネットワーク パラメータは、これらのタブに含まれています。

   Note	MSD ファブリックの潜在的なメンバー ファブリックとしてスタンドアロン ファブリックを作成する場合（EVPN マルチサイト テクノロジーを介して接続されるファブリックのオーバーレイ ネットワークのプロビジョニングに使用）、メンバー ファブリックの作成前に、トピックVXLAN BGP EVPN ファブリックのマルチサイト ドメインを参照してください。

4. デフォルトでは、[全般パラメータ（General Parameters）] タブが表示されます。このタブのフィールドは次のとおりです。

   [BGP ASN]：ファブリックが関連付けられている BGP AS 番号を入力します。これは、既存のファブリックと同じである必要があります。

   [IPv6 アンダーレイの有効化（Enable IPv6 Underlay）]：IPv6 アンダーレイ機能を有効にします。詳細については、Easy ファブリックの IPv6 アンダーレイ サポートを参照してください。

   [IPv6 リンクローカル アドレスの有効化（Enable IPv6 Link-Local Address）]：IPv6 リンクローカル アドレスを有効にします。

   [ファブリック インターフェイスの番号付け（Fabric Interface Numbering）]：ポイントツーポイント（[p2p]）またはアンナンバード ネットワークのどちらを使用するかを指定します。

   [アンダーレイ サブネット IP マスク（Underlay Subnet IP Mask）]：ファブリック インターフェイスの IP アドレスのサブネットマスクを指定します。

   [アンダーレイ サブネット IPv6 マスク（Underlay Subnet IPv6 Mask）]：ファブリック インターフェイスの IPv6 アドレスのサブネットマスクを指定します。

   [アンダーレイ ルーティング プロトコル（Underlay Routing Protocol）]：ファブリック、OSPF、または IS-IS で使用される IGP。

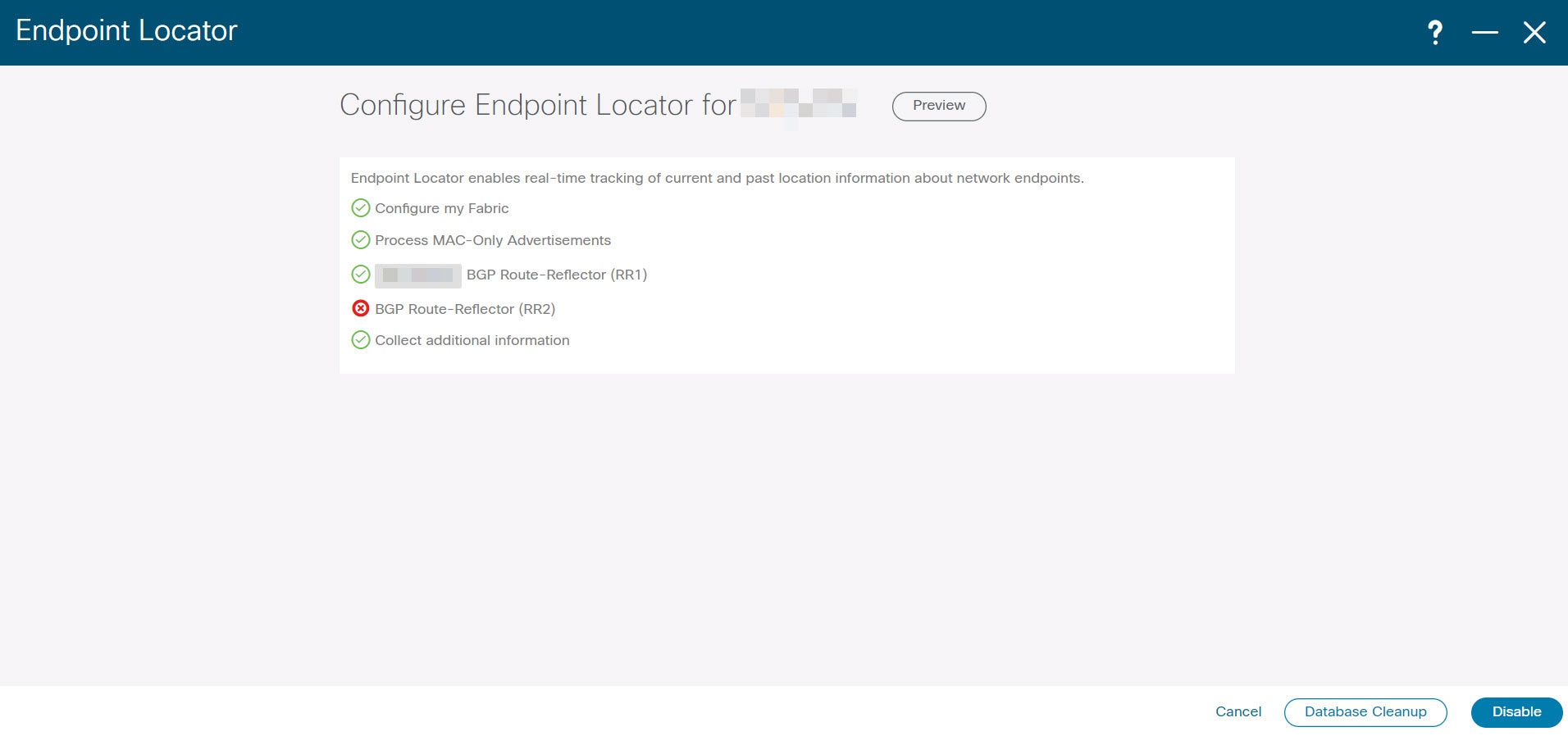

   [ルートリフレクタ（RR）（Route-Reflectors（RRs））]：BGP トラフィックを転送するためのルート リフレクタとして使用されるスパイン スイッチの数。ドロップダウン リスト ボックスで [なし（None）] を選択します。デフォルト値は 2 です。

   スパイン デバイスを RR として展開するには、スパイン デバイスをシリアル番号に基づいてソートし、2 つまたは 4 つのスパイン デバイスを RR として指定します。Nexusダッシュボード ファブリック コントローラスパイン デバイスを追加しても、既存の RR 設定は変更されません。

   [カウントの増加（Increasing the count）]：ルート リフレクタを任意の時点で 2 から 4 に増やすことができます。設定は、RR として指定された他の 2 つのスパイン デバイスで自動的に生成されます。

   [カウントの削減（Decreasing the count）]：4 つのルート リフレクタを 2 つに減らす場合に、不要なルート リフレクタ デバイスをファブリックから削除します。カウントを 4 から 2 に減らすには、次の手順に従います。

   1. ドロップダウンボックスの値を 2 に変更します。

   2. ルート リフレクタとして指定するスパイン スイッチを特定します。

      ルート リフレクタの場合、[rr_state] ポリシーのインスタンスがスパイン スイッチに適用されます。ポリシーがスイッチに適用されているかどうかを確認するには、スイッチを右クリックし、[ポリシーの表示/編集（View/edit policies）] を選択します。[ポリシーの表示/編集（View/Edit Policies）] 画面の [テンプレート（Template）] フィールドで [rr_state] を検索します。画面に表示されます。

   3. ファブリックから不要なスパイン デバイスを削除します（スパイン スイッチ アイコンを右クリックし、[検出（Discovery）] > [ファブリックから削除（Remove from fabric）] の順に選択します）。

      既存の RR デバイスを削除すると、次に使用可能なスパイン スイッチが交換 RR として選択されます。

   4. ファブリック トポロジ ウィンドウで [Config の展開（Deploy Config）] をクリックします。

   最初の [保存と展開（Save＆Deploy）] 操作を実行する前に、RR と RP を事前に選択できます。詳細については、「ルート リフレクタおよびランデブー ポイントとしてのスイッチの事前選択」を参照してください。

   [エニーキャスト ゲートウェイ MAC（Anycast Gateway MAC）]：エニーキャスト ゲートウェイ MAC アドレスを指定します。

   [パフォーマンス モニタリングの有効化（Enable Performance Monitoring）]：パフォーマンス モニタリングを有効にするには、このチェックボックスをオンにします。

5. [レプリケーション（Replication）] タブをクリックします。ほとんどのフィールドは自動生成されます。必要に応じてフィールドを更新できます。

   [レプリケーション モード（Replication Mode）]：BUM（ブロードキャスト、不明なユニキャスト、マルチキャスト）トラフィックのファブリックで使用されるレプリケーションのモードです。選択肢は [レプリケーションの入力（Ingress Replication）] または [マルチキャスト（Multicast）] です。[レプリケーションの入力（Ingress replication）] を選択すると、マルチキャスト関連のフィールドは無効になります。

   ファブリックのオーバーレイ プロファイルが存在しない場合は、ファブリック設定をあるモードから別のモードに変更できます。

   [マルチキャスト グループ サブネット（Multicast Group Subnet）]：マルチキャスト通信に使用される IP アドレス プレフィックスです。オーバーレイ ネットワークごとに、このグループから一意の IP アドレスが割り当てられます。

   現在のモードのポリシー テンプレート インスタンスが作成されている場合、レプリケーション モードの変更は許可されません。たとえば、マルチキャスト関連のポリシーを作成して展開する場合、モードを入力に変更することはできません。

   [テナント ルーテッド マルチキャスト（TRM）の有効化（Enable Tenant Routed Multicast（TRM））]：VXLAN BGP EVPN ファブリックで EVPN/MVPN を介してオーバーレイ マルチキャスト トラフィックをサポートできるようにするテナント ルーテッド マルチキャスト（TRM）を有効にするには、このチェックボックスをオンにします。

   [TRM VRF のデフォルト MDT アドレス（Default MDT Address for TRM VRFs）]：テナント ルーテッド マルチキャスト トラフィックのマルチキャスト アドレスが入力されます。デフォルトでは、このアドレスは [マルチキャスト グループ サブネット] フィールドで指定された IP プレフィックスから取得されます。いずれかのフィールドをアップデートする場合、[マルチキャスト グループ サブネット（Multicast Group Subnet）] で指定した IP プレフィックスから選択された TRM アドレスであることを確認してください。

   詳細については、テナント ルーテッド マルチキャストの概要を参照してください。

   [ランデブーポイント（Rendezvous-Points）]：ランデブーポイントとして機能するスパイン スイッチの数を入力します。

   [RP モード（RP mode）]：ASM（エニーソース マルチキャスト（ASM）の場合）または BiDir（双方向 PIM（BIDIR-PIM）の場合）の 2 つのサポート対象のマルチキャスト モードから選択します。

   [ASM] を選択すると、[BiDir] 関連のフィールドは有効になりません。[BiDir] を選択すると、[BiDir] 関連フィールドが有効になります。

   Note	BIDIR-PIM は、Cisco のクラウド スケール ファミリ プラットフォーム 9300-EX および 9300-FX/FX2、およびソフトウェア リリース 9.2(1) 以降でサポートされています。

   ファブリック オーバーレイの新しい VRF を作成すると、このアドレスが [アドバンス（Advanced）] タブの [アンダーレイ マルチキャスト アドレス（Underlay Multicast Address）] フィールドに入力されます。

   [アンダーレイ RP ループバック ID（Underlay RP Loopback ID）]：ファブリック アンダーレイでのマルチキャスト プロトコル ピアリングの目的で、ランデブーポイント（RP）に使用されるループバック ID です。

   次の 2 つのフィールドは、レプリケーションのマルチキャスト モードとして [BIDIR-PIM] を選択した場合に有効になります。

   [アンダーレイ プライマリ RP ループバック ID（Underlay Primary RP Loopback ID）]：ファブリック アンダーレイでマルチキャスト プロトコル ピアリングのためにファントム RP に使用されるプライマリ ループバック ID です。

   [アンダーレイ バックアップ RP ループバック ID（Underlay Backup RP Loopback ID）]：ファブリック アンダーレイでマルチキャスト プロトコル ピアリングを目的として、ファントム RP に使用されるセカンダリ ループバック ID です。

   [アンダーレイ セカンド バックアップ RP ループバック ID（Underlay Second Backup RP Loopback Id）] および [アンダーレイ サード バックアップ RP ループバック ID（Underlay Third Backup RP Loopback Id）]：2 番目と 3 番目のフォールバック双方向 PIM ファントム RP に使用されます。

6. [VPC] タブをクリックします。ほとんどのフィールドは自動生成されます。必要に応じてフィールドを更新できます。

   vPC ピア リンク VLAN（vPC Peer Link VLAN）]：vPC ピア リンク SVI に使用される VLAN です。

   [vPC ピア リンク VLAN をネイティブ VLAN とする（Make vPC Peer Link VLAN as Native VLAN）]：vPC ピア リンク VLAN をネイティブ VLAN として有効にします。

   [vPC ピア キープアライブ オプション（vPC Peer Keep Alive option）]：管理またはループバック オプションを選択します。管理ポートおよび管理 VRF に割り当てられた IP アドレスを使用する場合は、[管理（management）] を選択します。ループバック インターフェイス（および非管理 VRF）に割り当てられた IP アドレスを使用する場合は、ループバックを選択します。

   IPv6 アドレスを使用する場合は、ループバック ID を使用する必要があります。

   [vPC 自動回復時間（vPC Auto Recovery Time）]：vPC 自動回復タイムアウト時間を秒単位で指定します。

   [vPC 遅延復元時間（vPC Delay Restore Time）]：vPC 遅延復元期間を秒単位で指定します。

   [vPC ピア リンク ポート チャネル ID（vPC Peer Link Port Channel ID）]：vPC ピア リンクのポート チャネル ID を指定します。デフォルトでは、このフィールドの値は 500 です。

   [vPC IPv6 ND 同期（vPC IPv6 ND Synchronize）]：vPC スイッチ間の IPv6 ネイバー探索同期を有効にします。デフォルトでチェックボックスはオンになっています。機能を無効にするにはチェックボックスをクリアします。

   [vPC advertise-pip]：アドバタイズ PIP 機能を有効にします。

   特定の vPC で アドバタイズ PIP 機能をイネーブルにすることもできます。.

   [すべての vPC ペアに同じ vPC ドメイン ID を有効にする（Enable the same vPC Domain Id for all vPC Pairs）]：すべての vPC ペアに同じ vPC ドメイン ID を有効にします。このフィールドを選択すると、[vPC ドメイン ID（vPC Domain Id）] フィールドが編集可能になります。

   [vPCドメインID（vPC Domain Id）]：すべての vPC ペアで使用される vPC ドメイン ID を指定します。

   [vPC ドメイン ID の範囲（vPC Domain Id Range）]：新しいペアリングに使用する vPC ドメイン ID の範囲を指定します。

   [ファブリック vPC ピアリングの QoS を有効にする（Enable QoS for Fabric vPC-Peering）]：スパインの QoS を有効にして、vPC ファブリック ピアリング通信の配信を保証します。.

   Note	ファブリック設定の vPC ファブリック ピアリングとキューイング ポリシーの QoS オプションは相互に排他的です。

   [QoS ポリシー名（QoS Policy Name）]：すべてのファブリック vPC ピアリング スパインで同じにする必要がある QoS ポリシー名を指定します。デフォルト名は [spine_qos_for_fabric_vpc_peering] です。

7. [プロトコル（Protocols）] タブをクリックします。ほとんどのフィールドは自動生成されます。必要に応じてフィールドを更新できます。

   [アンダーレイ ルーティング ループバック ID（Underlay Routing Loopback Id）]：通常は loopback0 がファブリック アンダーレイ IGP ピアリングに使用されるため、ループバック インターフェイス ID は 0 に設定されます。

   [アンダーレイ VTEP ループバック ID（Underlay VTEP Loopback Id）]：loopback1 は VTEP ピアリングの目的で使用されるため、ループバック インターフェイス ID は 1 に設定されます。

   [アンダーレイ エニーキャスト ループバック ID（Underlay Anycast Loopback Id）]：ループバック インターフェイス ID はグレー表示され、VXLANv6 ファブリックの vPC ピアリングにのみ使用されます。

   [アンダーレイ ルーティング プロトコル タグ（Underlay Routing Protocol Tag）]：ネットワークのタイプを定義するタグです。

   [OSPF エリア ID（OSPF Area ID）]：OSPF エリア ID です（OSPF がファブリック内で IGP として使用されている場合）。

   Note	OSPF または IS-IS 認証フィールドは、[全般（General）] タブの [アンダーレイ ルーティング プロトコル（Underlay Routing Protocol）] フィールドでの選択に基づいて有効になります。

   [OSPF 認証の有効化（Enable OSPF Authentication）]：OSPF 認証を有効にするには、このチェックボックスをオンにします。無効にするにはチェックボックスをオフにします。このフィールドを有効にすると、OSPF 認証キー ID フィールドおよび OSPF 認証キー フィールドが有効になります。

   [OSPF 認証キー ID（OSPF Authentication Key ID）]：キー ID が入力されます。

   [OSPF 認証キー（OSPF Authentication Key）]：OSPF 認証キーは、スイッチからの 3DES キーである必要があります。

   Note	プレーン テキスト パスワードはサポートされていません。スイッチにログインし、暗号化キーを取得して、このフィールドに入力します。詳細については、「認証キーの取得」の項を参照してください。

   [IS-IS レベル（IS-IS Level）]：このドロップダウン リストから IS-IS レベルを選択します。

   [IS-IS ネットワーク ポイントツーポイントの有効化（Enable IS-IS Network Point-to-Point）]：番号付きのファブリック インターフェイスでネットワーク ポイントツーポイントを有効にします。

   [IS-IS 認証の有効化（Enable IS-IS Authentication）]：IS-IS 認証を有効にするには、チェックボックスをオンにします。無効にするにはチェックボックスをオフにします。このフィールドを有効にすると、IS-IS 認証フィールドが有効になります。

   [IS-IS 認証キーチェーン名（IS-IS Authentication Keychain Name）]：CiscoisisAuth などのキーチェーン名を入力します。

   [IS-IS 認証キー ID（IS-IS Authentication Key ID）]：キー ID が入力されます。

   [IS-IS 認証キー（IS-IS Authentication Key）]：Cisco Type 7 暗号化キーを入力します。

   Note	プレーン テキスト パスワードはサポートされていません。スイッチにログインし、暗号化キーを取得して、このフィールドに入力します。詳細については、「認証キーの取得」の項を参照してください。

   [IS-IS オーバーロード ビットの設定（Set IS-IS Overload Bit）]：有効にすると、リロード後の一定時間、オーバーロード ビットを設定します。

   [IS-IS オーバーロード ビットの経過時間（IS-IS Overload Bit Elapsed Time）]：経過時間（秒）の後にオーバーロード ビットをクリアできます。

   [BGP 認証の有効化（Enable BGP Authentication）]：BGP 認証を有効にするにはチェックボックスをオンにします。無効にするにはチェックボックスをオフにします。このフィールドを有効にすると、[BGP 認証キー暗号化タイプ（BGP Authentication Key Encryption Type）] および [BGP 認証キー（BGP Authentication Key）] フィールドが有効になります。

   Note	このフィールドを使用して BGP 認証を有効にする場合は、[iBGP Peer-Template Config] フィールドを空白のままにして、設定が重複しないようにします。

   [BGP 認証キー暗号化タイプ（BGP Authentication Key Encryption Type）]：3DES 暗号化タイプの場合は 3、Cisco 暗号化タイプの場合は 7 を選択します。

   [BGP 認証キー（BGP Authentication Key）]：暗号化タイプに基づいて暗号化キーを入力します。

   Note	プレイン テキスト パスワードはサポートされていません。スイッチにログインし、暗号化されたキーを取得して、[BGP 認証キー（BGP Authentication Key）] フィールドに入力します。詳細については、「認証キーの取得」の項を参照してください。

   [PIM Hello 認証の有効化（Enable PIM Hello Authentication）]：ファブリック内のスイッチのすべてのファブリック内インターフェイスで PIM hello 認証を有効にするには、このチェックボックスをオンにします。このチェックボックスは、マルチキャスト レプリケーション モードでのみ編集できます。このチェックボックスは、IPv4 アンダーレイに対してのみ有効です。

   [PIM Hello 認証キー（PIM Hello Authentication Key）]：PIM hello 認証キーを指定します。詳細については、「PIM Hello 認証キーの取得」を参照してください。

   PIM Hello 認証キーを取得するには、次の手順を実行します。

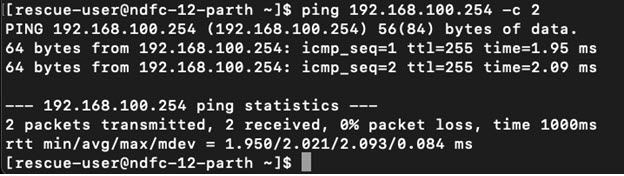

   1. スイッチに SSH 接続します。

   2. 未使用のスイッチインターフェイスで、次を有効にします。

      switch(config)# interface e1/32
      switch(config-if)# ip pim hello-authentication ah-md5 pimHelloPassword

      この例では、pimHelloPassword が使用されたクリアテキスト パスワードです。

   3. show run interface コマンドを入力して、PIM hello 認証キーを取得します。

      switch(config-if)# show run interface e1/32 | grep pim
      ip pim sparse-mode
      ip pim hello-authentication ah-md5 3 d34e6c5abc7fecf1caa3b588b09078e0

      この例では、d34e6c5abc7fecf1caa3b588b09078e0 がファブリック設定で指定される PIM hello 認証キーです。

   [BFD の有効化（Enable BFD）]：ファブリック内のすべてのスイッチで機能 [bfd] を有効にするには、このチェックボックスをオンにします。この機能は、IPv4 アンダーレイでのみ有効で、範囲はファブリック内にあります。

   ファブリック内の BFD はネイティブにサポートされます。ファブリック設定では、BFD 機能はデフォルトで無効になっています。有効にすると、デフォルト設定のアンダーレイ プロトコルに対して BFD が有効になります。カスタムの必須 BFD 構成は、スイッチごとの自由形式またはインターフェイスごとの自由形式ポリシーを使用して展開する必要があります。

   [BFD の有効化（Enable BFD）] チェックボックスをオンにすると、次の構成がプッシュされます。

   feature bfd

   BFD機能の互換性については、それぞれのプラットフォームのマニュアルを参照してください。サポートされているソフトウェアイメージについては、「Compatibility Matrix for Cisco」を参照してください。Nexusダッシュボード ファブリック コントローラ

   [iBGP 向け BFD の有効化（Enable BFD for iBGP）]：iBGP ネイバーの BFD を有効にするには、このチェックボックスをオンにします。このオプションはデフォルトでは無効になっています。

   [OSPF 向け BFD の有効化（Enable BFD for OSPF）]：このチェックボックスをオンにすると、OSPF アンダーレイ インスタンスの BFD が有効になります。このオプションはデフォルトで無効になっており、リンクステートプロトコルがISISの場合はグレー表示されます。

   [ISIS 向け BFD の有効化（Enable BFD for ISIS）]：このチェックボックスをオンにして、ISIS アンダーレイ インスタンスの BFD を有効にします。このオプションはデフォルトで無効になっており、リンク ステート プロトコルが OSPF の場合はグレー表示されます。

   [PIM 向け BFD の有効化（Enable BFD for PIM）]：PIM の BFD を有効にするには、このチェックボックスをオンにします。このオプションはデフォルトで無効になっており、レプリケーション モードが [入力（Ingress）] の場合はグレー表示されます。

   BFD グローバル ポリシーの例を次に示します。


   router ospf <ospf tag>
      bfd

   router isis <isis tag>
     address-family ipv4 unicast
       bfd

   ip pim bfd

   router bgp <bgp asn>
     neighbor <neighbor ip>
       bfd


   [BGP 認証の有効化（Enable BGP Authentication）]：BGP 認証を有効にするにはチェックボックスをオンにします。このフィールドを有効にすると、[BFD 認証キー ID（BFD Authentication Key ID）] フィールドと [BFD 認証キー（BFD Authentication Key）] フィールドが編集可能になります。

   Note	[全般（General）] タブの [ファブリック インターフェイスの番号付け（Fabric Interface Numbering）] フィールドが [番号付けなし（unnumbered）] に設定されている場合、BFD 認証はサポートされません。BFD 認証フィールドは自動的にグレー表示されます。BFD 認証は、P2P インターフェイスに対してのみ有効です。

   [BFD 認証キー ID（BFD Authentication Key ID）]：インターフェイス認証の BFD 認証キー ID を指定します。デフォルト値は 100 です。

   [BFD 認証キー（BFD Authentication Key）]：BFD 認証キーを指定します。

   BFD 認証パラメータを取得する方法について。.

   [iBGP ピアテンプレート構成（iBGP Peer-Template Config）] ：リーフ スイッチに iBGP ピア テンプレート構成を追加して、リーフ スイッチとルート リフレクタの間に iBGP セッションを確立します。

   BGP テンプレートを使用する場合は、テンプレート内に認証構成を追加し、[BGP 認証の有効化（Enable BGP Authentication）] チェックボックスをオフにして、構成が重複しないようにします。

   構成例では、パスワード 3 の後に 3DES パスワードが表示されます。

   router bgp 65000
       password 3 sd8478fswerdfw3434fsw4f4w34sdsd8478fswerdfw3434fsw4f4w


   次のフィールドを使用して、さまざまな構成を指定できます。

   • [iBGP ピアテンプレート構成（iBGP Peer-Template Config）]：境界ロールを持つ RR およびスパインに使用される構成を指定します。

   • [リーフ/境界/境界ゲートウェイ iBGP ピアテンプレート構成（Leaf/Border/Border Gateway iBGP Peer-Template Config）]：リーフ、境界、または境界ゲートウェイに使用される構成を指定します。このフィールドが空の場合、[iBGP ピアテンプレート構成（iBGP Peer-Template Config）] で定義されたピア テンプレートがすべての BGP 対応デバイス（RR、リーフ、境界、または境界ゲートウェイ ロール）で使用されます。

   ブラウン フィールド移行では、スパインとリーフが異なるピア テンプレート名を使用する場合、[iBGP ピアテンプレート構成（iBGP Peer-Template Config）] フィールドと [リーフ/境界/境界ゲートウェイ iBGP ピアテンプレート構成（Leaf/Border/Border Gateway iBGP Peer-Template Config）] フィールドの両方をスイッチ構成に従って設定する必要があります。スパインとリーフが同じピア テンプレート名とコンテンツを使用する場合（「route-reflector-client」CLIを除く）、ファブリック設定の [iBGP ピアテンプレート構成（iBGP Peer-Template Config）] フィールドのみを設定する必要があります。iBGP ピア テンプレートのファブリック設定が既存のスイッチ構成と一致しない場合、エラー メッセージが生成され、移行は続行されません。

8. [Advanced] タブをクリックします。ほとんどのフィールドは自動生成されます。必要に応じてフィールドを更新できます。

   VRFテンプレートおよびVRF拡張テンプレート：VRFを作成するためのVRFテンプレートと、他のファブリックへのVRF拡張を有効にするためのVRF拡張テンプレートを指定します。

   [ネットワーク テンプレート（Network Template）] と [ネットワーク拡張テンプレート（Network Extension Template）]：ネットワークを作成するためのネットワーク テンプレートと、他のファブリックにネットワークを拡張するためのネットワーク拡張テンプレートを指定します。

   [オーバーレイ モード（Overlay Mode）]：config-profile または CLI を使用した VRF/ネットワーク構成です。デフォルトは config-profile です。詳細については、オーバーレイ モードを参照してください。

   [サイト ID（Site ID）]：このファブリックを MSD 内で移動する場合の ID です。メンバー ファブリックが MSD の一部であるためには、サイト ID が必須です。MSD の各メンバー ファブリックには、一意のサイト ID があります。

   [イントラ ファブリック インターフェイス MTU（Intra Fabric Interface MTU）]：ファブリック内インターフェイスの MTU を指定します。この値は偶数にする必要があります。

   [レイヤ 2 ホスト インターフェイス MTU（Layer 2 Host Interface MTU）]：レイヤ 2 ホスト インターフェイスの MTU を指定します。この値は偶数にする必要があります。

   [デフォルトでホスト インターフェイスをシャットダウンしない（Unshut Host Interfaces by Default）]：このチェック ボックスをオンにすると、デフォルトでホスト インターフェイスをシャットダウンしなくなります。

   [電源モード（Power Supply Mode）]：適切な電源モードを選択します。

   [CoPP プロファイル（CoPP Profile）]：ファブリックの適切なコントロール プレーン ポリシング（CoPP）プロファイル ポリシーを選択します。デフォルトでは、strict オプションが入力されます。

   [VTEP HoldDown 時間（VTEP HoldDown Time）]：NVE 送信元インターフェイスのホールドダウン時間を指定します。

   [ブラウンフィールド オーバーレイ ネットワーク名の形式（Brownfield Overlay Network Name Format）]：ブラウンフィールドのインポートまたは移行時にオーバーレイ ネットワーク名を作成するために使用する形式を入力します。ネットワーク名は、アンダースコア（_）およびハイフン（-）を除く特殊文字または空のスペースが含まれないようにしてください。ブラウンフィールドの移行が開始されたら、ネットワーク名を変更しないでください。ネットワーク名の命名規則については、「スタンドアロン ファブリックのネットワークの作成」の項を参照してください。構文は[<string> | $$VLAN_ID$$] $$VNI$$ [<string>| $$VLAN_ID$$] です。デフォルト値は [Auto_Net_VNI$$VNI$$_VLAN$$VLAN_ID$$] です。ネットワークを作成すると、指定した構文に従って名前が生成されます。次の表で構文内の変数について説明します。

   変数	説明
   $$VNI$$	スイッチ構成で検出されたネットワーク VNI ID を指定します。これは、一意のネットワーク名を作成するために必要な必須キーワードです。
   $$VLAN_ID$$	ネットワークに関連付けられた VLAN ID を指定します。 VLAN ID はスイッチに固有であるため、ネットワークが検出されたスイッチの 1 つから VLAN ID をランダムに選択し、名前に使用します。Nexusダッシュボード ファブリック コントローラ VLAN ID が VNI のファブリック全体で一貫していない限り、これを使用しないことを推奨します。
   <string>	この変数はオプションであり、ネットワーク名のガイドラインを満たす任意の数の英数字を入力できます。

   オーバーレイ ネットワーク名の例：Site_VNI12345_VLAN1234

   Note	グリーンフィールド展開では、このフィールドを無視します。ブラウンフィールド オーバーレイ ネットワーク名の形式は、次のブラウンフィールド インポートに適用されます。 CLI ベースのオーバーレイ 構成プロファイルベースのオーバーレイ

   [ブートストラップ スイッチの CDP の有効化（Enable CDP for Bootstrapped Switch）]：ブートストラップ スイッチの管理（mgmt0）インターフェイスで CDP を有効にします。デフォルトで、ブートストラップ スイッチ向けに mgmt0 インターフェイスで CDP は無効になっています。

   [VXLAN OAM の有効化（Enable VXLAN OAM）]：ファブリック内のデバイスの VXLAM OAM 機能を有効にします。この設定はデフォルトでイネーブルになっています。VXLAN OAM 機能を無効にするにはチェックボックスをクリアします。

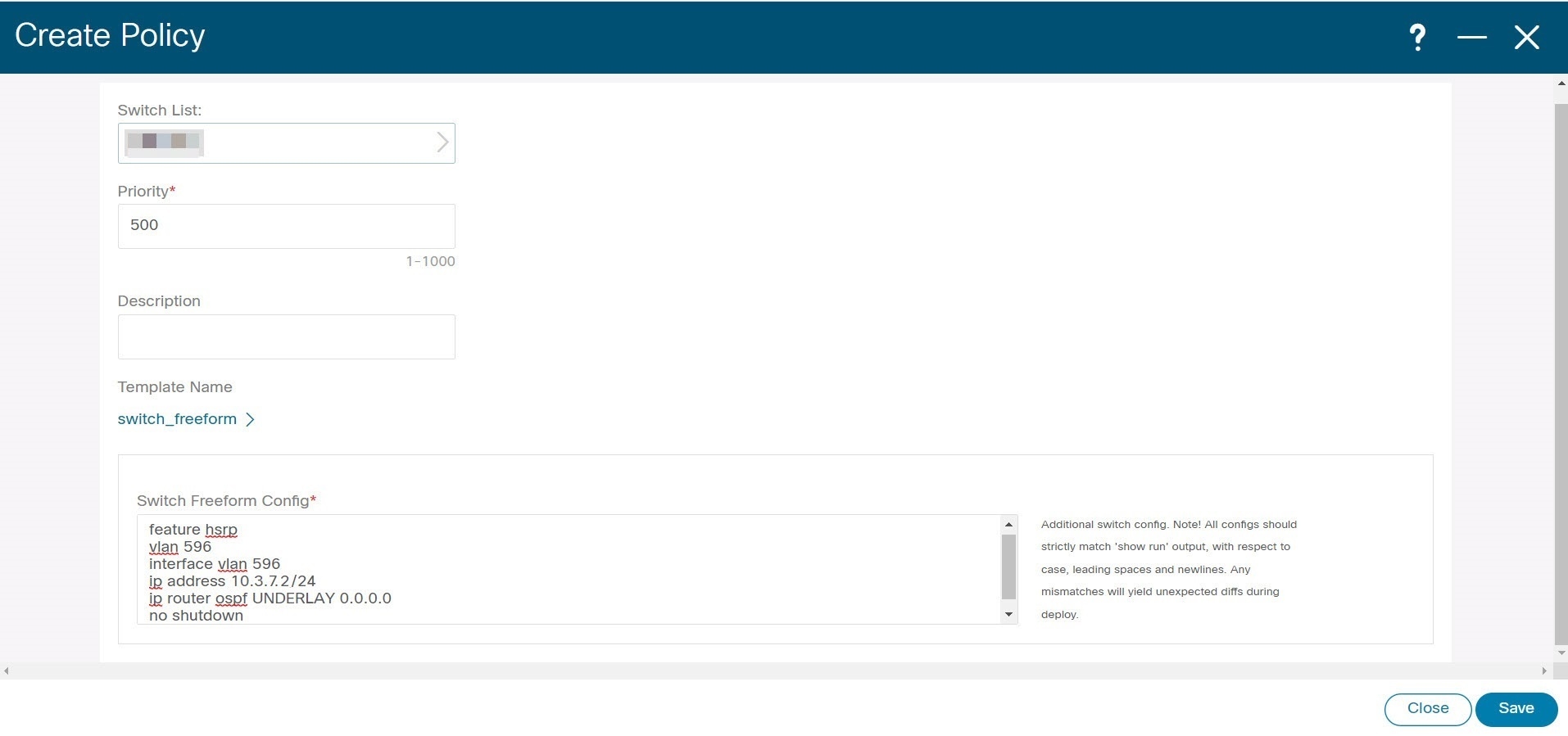

   ファブリック内の特定のスイッチで VXLAN OAM 機能を有効にし、他のスイッチで無効にする場合は、自由形式構成を使用して、ファブリック設定で OAM を有効にし、OAM を無効にすることができます。

   Note	Cisco Nexusダッシュボード ファブリック コントローラの VXLAN OAM 機能は、単一のファブリックまたはサイトでのみサポートされます。

   [テナント DHCP の有効化（Enable Tenant DHCP）]：機能 dhcp および関連する構成をファブリック内のすべてのスイッチでグローバルに有効にするには、このチェックボックスをオンにします。これは、テナント VRF の一部であるオーバーレイ ネットワークの DHCP をサポートするための前提条件です。

   Note	オーバーレイ プロファイルで DHCP 関連のパラメータを有効にする前に、[テナント DHCP の有効化（Enable Tenant DHCP）]が有効であることを確認します。

   [NX-API の有効化（Enable NX-API）]：HTTPS での NX-API の有効化を指定します。このチェックボックスは、デフォルトでオンになっています。

   [ポートの HTTP で NX-API を有効化する（Enable on NX-API on HTTP）]：HTTP 上の NX-API の有効化を指定します。HTTP を使用するには、[NX-API の有効化（Enable NX-API）] チェックボックスをオンにします。このチェックボックスは、デフォルトでオンになっています。このチェックボックスをオフにすると、エンドポイント ロケータ（EPL）、レイヤ 4 ～ レイヤ 7 サービス（L4 〜 L7 サービス）、VXLAN OAM など、NX-API を使用し、Cisco がサポートするアプリケーションは、HTTP ではなく HTTPS の使用を開始します。 Nexusダッシュボード ファブリック コントローラ

   Note	[NX-API の有効化（Enable NX-API）] チェックボックスと [HTTP での NX-API の有効化（Enable NX-API on HTTP）] チェックボックスをオンにすると、アプリケーションは HTTP を使用します。

   [ポリシーベース ルーティング（PBR）の有効化（Enable Policy-Based Routing（PBR））]：指定したポリシーに基づいてパケットのルーティングを有効にするにはこのチェックボックスを選択します。Cisco NX-OS リリース 7.0(3)I7(1) 以降では、この機能は Nexus 9000 クラウド スケール（Tahoe）ASIC を搭載した Cisco Nexus 9000 シリーズ スイッチで動作します。この機能は、レイヤ 4 ～ レイヤ 7 サービス ワークフローとともに使用されます。レイヤ 4 ～ レイヤ 7 サービスの詳細については、「レイヤ 4 ～ レイヤ 7 サービス」の章を参照してください。

   [厳密な構成コンプライアンスの有効化（Enable Strict Config Compliance）]：このチェックボックスをオンにして、厳密な構成コンプライアンス機能を有効にします。これにより、双方向のコンプライアンス チェックが有効になり、インテント/期待されている構成に存在せず、実行構成内で追加された構成には、フラグが付けられます。デフォルトでは、この機能は無効になっています。

   [AAA IP 認証の有効化（Enable AAA IP Authorization）]：IP 認証がリモート認証サーバで有効になっている場合に、AAA IP 認証を有効にします。これはNexusダッシュボード ファブリック コントローラをサポートするために必要で、カスタマがスイッチにアクセス可能な IP アドレスの厳密なコントロールをもつ場合のシナリオで必要です。

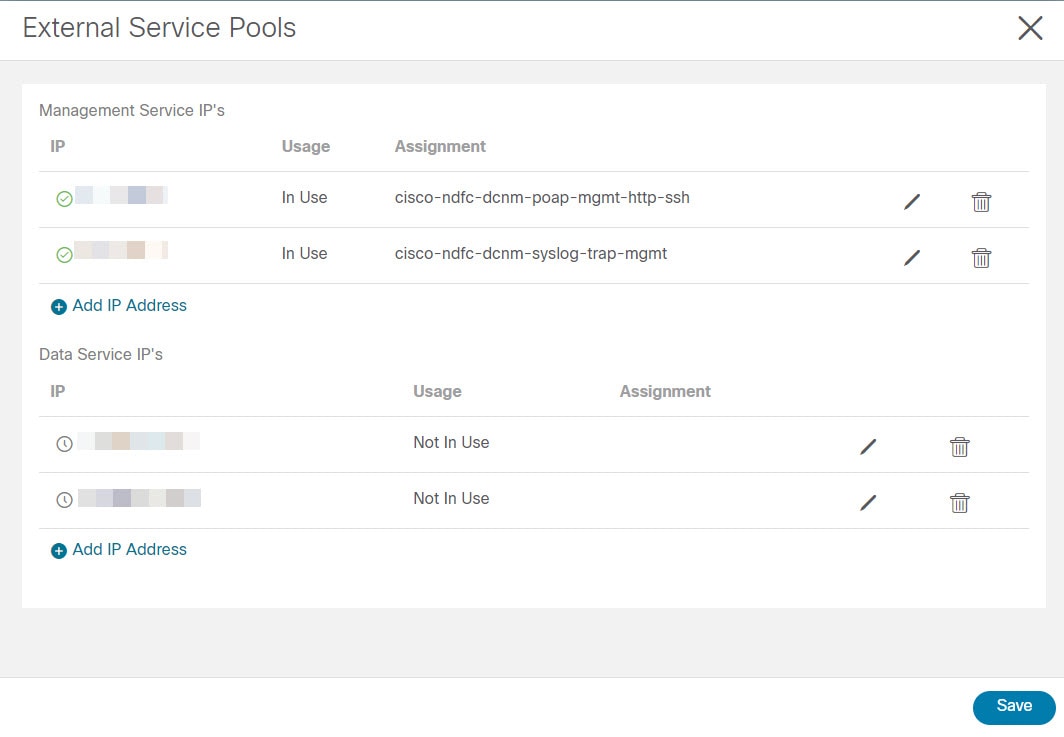

   [NDFC をトラップ ホストとして有効化（Enable NDFC as Trap Host）]：Nexusダッシュボード ファブリック コントローラ を SNMPトラップの宛先として有効にするには、このチェックボックスをオンにします。通常、ネイティブ HA の導入では、スイッチの eth1 VIP IP アドレスが SNMP トラップ宛先として構成されます。Nexusダッシュボード ファブリック コントローラデフォルトでは、このチェックボックスは有効になっています。

   [エニーキャストボーダーゲートウェイのアドバタイズ-pip（Anycast Border Gateway advertise-pip）]：エニーキャスト ボーダー ゲートウェイの PIP を VTEP としてアドバタイズできるようにします。MSD ファブリックの「構成の再計算」で有効です。

   [グリーンフィールド クリーンアップ オプション（Greenfield Cleanup Option）]：Preserve-Config=No でインポートされたスイッチのスイッチ クリーンアップ オプションを有効にします。Nexusダッシュボード ファブリック コントローラこのオプションは、通常、スイッチのクリーンアップ時間を短縮するために、Cisco Nexus 9000v スイッチを使用するファブリック環境でのみ推奨されます。グリーンフィールド導入の推奨オプションは、ブートストラップを使用するか、または再起動によるクリーンアップです。つまり、このオプションはオフにする必要があります。

   [精密時間プロトコル（PTP）の有効化（Enable Precision Time Protocol (PTP)）]：ファブリック全体で PTP を有効にします。このチェックボックスをオンにすると、PTP がグローバルに有効になり、コアに面するインターフェイスで有効になります。また、[PTP 送信元ループバック ID（PTP Source Loopback Id）] および [PTP ドメイン ID（PTP Domain Id）] フィールドが編集可能になります。詳細については、「PTP情報」を参照してください。Easy ファブリック向け高精度時間プロトコル

   [PTP 送信元ループバック ID（PTP Source Loopback Id）]：すべての PTP パケットの送信元 IP アドレスとして使用されるループバック インターフェイス ID ループバックを指定します。有効な値の範囲は 0 ～ 1023 です。PTP ループバック ID を RP、ファントム RP、NVE、または MPLS ループバック ID と同じにすることはできません。そうでない場合は、エラーが生成されます。PTP ループバック ID は、BGP ループバックまたは作成元のユーザ定義ループバックと同じにすることができます。Nexusダッシュボード ファブリック コントローラ

   展開設定中に PTP ループバック ID が見つからない場合は、次のエラーが生成されます。

   PTP 送信元 IP に使用するループバック インターフェイスが見つかりません。PTP 機能を有効にするには、すべてのデバイスで PTP ループバック インターフェイスを作成します。

   [PTP ドメイン ID（PTP Domain Id）]：単一のネットワーク上の PTP ドメイン ID を指定します。有効な値の範囲は 0 ～ 127 です。

   [MPLS ハンドオフの有効化（Enable MPLS Handoff）]：MPLS ハンドオフ機能を有効にするには、このチェックボックスをオンにします。詳細については、『External/WAN Layer 3 Connectivity for VXLAN BGP EVPN Fabrics』の MPLS SR および LDP ハンドオフ 章を参照してください。

   [アンダーレイ MPLS ループバック ID（Underlay MPLS Loopback Id）]：アンダーレイ MPLS ループバック ID を指定します。デフォルト値は 101 です。

   [TCAM 割り当ての有効化（Enable TCAM Allocation）]：TCAM コマンドは、有効にすると VXLAN および vPC ファブリック ピアリングに対して自動的に生成されます。

   [デフォルト キューイング ポリシーの有効化（Enable Default Queuing Policies）]：このファブリック内のすべてのスイッチに QoS ポリシーを適用するには、このチェックボックスをオンにします。すべてのスイッチに適用した QoS ポリシーを削除するには、このチェックボックスをオフにし、すべての設定を更新してポリシーへの参照を削除し、保存して展開します。さまざまな Cisco Nexus 9000 シリーズ スイッチに使用できる定義済みの QoS 設定が含まれています。このチェックボックスをオンにすると、適切な QoS 設定がファブリック内のスイッチにプッシュされます。システム キューイングは、設定がスイッチに展開されると更新されます。インターフェイスごと自由形式ブロックに必要な設定を追加することにより、必要に応じて、定義されたキューイング ポリシーを使用してインターフェイス マーキングを実行できます。

   テンプレート エディタでポリシー ファイルを開いて、実際のキューイング ポリシーを確認します。Cisco Web UI から、[操作（Operations）] > [テンプレート（Templates）] の順に選択します。Nexusダッシュボード ファブリック コントローラポリシー ファイル名でキューイング ポリシーを検索します（例：[queuing_policy_default_8q_cloudscale]）。ファイルを選択します。[アクション（Actions）] ドロップダウンリストから、[テンプレート コンテンツの編集（Edit template content）] を選択してポリシーを編集します。

   プラットフォーム特有の詳細については、『Cisco Nexus 9000 Series NX-OS Quality of Service コンフィグレーション ガイド』を参照してください。

   N9Kクラウドスケールプラットフォームのキューイングポリシー：ファブリック内のEX、FX、およびFX2で終わるすべてのCisco Nexus 9200シリーズスイッチおよびCisco Nexus 9000シリーズスイッチに適用するキューイングポリシーをドロップダウンリストから選択します。有効な値は [queuing_policy_default_4q_cloudscale] および [queuing_policy_default_8q_cloudscale] です。FEX には [queuing_policy_default_4q_cloudscale] ポリシーを使用します。FEX がオフラインの場合にのみ、[queuing_policy_default_4q_cloudscale] ポリシーから [queuing_policy_default_8q_cloudscale] ポリシーに変更できます。

   [N9K R シリーズ プラットフォーム キューイング ポリシー（N9K R-Series Platform Queuing Policy）]：ドロップダウンリストから、ファブリック内の R で終わるすべての Cisco Nexus スイッチに適用するキューイング ポリシーを選択します。有効な値は [queuing_policy_default_r_series] です。

   [その他の N9K プラットフォーム キューイング ポリシー（Other N9K Platform Queuing Policy）]：ドロップダウンリストからキューイング ポリシーを選択し、上記 2 つのオプションで説明したスイッチ以外のファブリック内の他のすべてのスイッチに適用します。有効な値は [queuing_policy_default_other] です。

   [MACsec の有効化（Enable MACsec）]：ファブリックの MACsec を有効にします。詳細については、「MACsec の有効化」を参照してください。MACsec の有効化

   [自由形式の CLI（Freeform CLIs）]：ファブリック レベルの自由形式の CLI は、ファブリックの作成または編集中に追加できます。ファブリック全体のスイッチに適用できます。インデントなしで、実行コンフィギュレーションに表示されている設定を追加する必要があります。VLAN、SVI、インターフェイス構成などのスイッチ レベルの自由形式の構成は、スイッチでのみ追加する必要があります。詳細については、「ファブリック スイッチでのフリーフォーム設定の有効化」を参照してください。詳細については、ファブリック スイッチでのフリーフォーム設定の有効化を参照してください。

   [リーフの自由形式の構成（Leaf Freeform Config）]：リーフ、境界、および境界ゲートウェイの役割を持つスイッチに追加する必要がある CLI です。

   [スパイン自由形式の構成（Spine Freeform Config）]：スパイン、境界スパイン、境界ゲートウェイ スパイン、および スーパー スパインのロールを持つスイッチに追加する必要がある CLI を追加します。

   [ファブリック内リンクの追加構成（Intra-fabric Links Additional Config）]：ファブリック内リンクに追加する CLI を追加します。

9. [リソース（Resources）] タブをクリックします。

   [手動アンダーレイ IP アドレスの割り当て（Manual Underlay IP Address Allocation）]：VXLAN ファブリック管理を移行する場合は、このチェックボックスをオンにしないでください。Nexusダッシュボード ファブリック コントローラ

   • デフォルトでは、定義されたプールから動的にアンダーレイ IP アドレス リソース（ループバック、ファブリック インターフェイスなど）を割り当てます。Nexusダッシュボード ファブリック コントローラこのチェックボックスをオンにすると、割り当て方式が静的に切り替わり、動的 IP アドレス範囲フィールドの一部が無効になります。

   • 静的割り当ての場合、REST API を使用してアンダーレイ IP アドレス リソースをリソース マネージャ（RM）に入力する必要があります。

   • マルチキャスト レプリケーションに BIDIR-PIM 機能が選択されている場合、[アンダーレイ RP ループバック IP 範囲（Underlay RP Loopback IP Range）] フィールドは有効のままになります。

   • 静的割り当てから動的割り当てに変更しても、現在の IP リソースの使用情況は維持されます。それ以後の IP アドレス割り当て要求のみが動的プールから取得されます。

   [アンダーレイ ルーティング ループバック IP 範囲（Underlay Routing Loopback IP Range）]：プロトコル ピアリングのループバック IP アドレスを指定します。

   [アンダーレイ VTEP ループバック IP 範囲（Underlay VTEP Loopback IP Range）]：VTEP のループバック IP アドレスを指定します。

   [アンダーレイ RP ループバック IP 範囲（Underlay RP Loopback IP Range）]：エニーキャストまたはファントム RP の IP アドレス範囲を指定します。

   [アンダーレイ サブネット IP 範囲（Underlay Subnet IP Range）]：インターフェイス間のアンダーレイ P2P ルーティング トラフィックの IP アドレスです。

   [アンダーレイ MPLS ループバック IP 範囲（Underlay MPLS Loopback IP Range）]：アンダーレイ MPLS ループバック IP アドレス範囲を指定します。

   Easy A の境界と Easy B の間の eBGP では、アンダーレイ ルーティング ループバックとアンダーレイ MPLS ループバック IP 範囲は一意の範囲である必要があります。他のファブリックの IP 範囲と重複しないようにしてください。重複すると、VPNv4 ピアリングが起動しません。

   [アンダーレイ ルーティング ループバック IPv6 範囲（Underlay Routing Loopback IPv6 Range）：Loopback0 IPv6 アドレス範囲を指定します。

   Underlay VTEP Loopback IPv6 Range：Loopback1およびAnycast Loopback IPv6 Address Rangeを指定します。

   [アンダーレイ サブネット IPv6 範囲（Underlay Subnet IPv6 Range）]：番号付きおよびピアリンク SVI IP を割り当てる IPv6 アドレス範囲を指定します。

   [IPv6アンダーレイの BGP ルータ ID 範囲（BGP Router ID Range for IPv6 Underlay）]：IPv6 アンダーレイの BGP ルータ ID 範囲を指定します。

   [レイヤ 2 VXLAN VNI 範囲（Layer 2 VXLAN VNI Range）] および [レイヤ 3 VXLAN VNI 範囲（Layer 3 VXLAN VNI Range）]：ファブリックの VXLAN VNI ID を指定します。

   [ネットワーク VLAN 範囲（Network VLAN Range）] および [VRF VLAN 範囲（VRF VLAN Range）]：レイヤ 3 VRF およびオーバーレイ ネットワークの VLAN 範囲です。

   Subinterface Dot1q Range：L3サブインターフェイスを使用する場合のサブインターフェイスの範囲を指定します。

   [VRF Lite の展開（VRF Lite Deployment）]：ファブリック間接続を拡張するための VRF Lite 方式を指定します。

   [VRF Lite サブネット IP 範囲（VRF Lite Subnet IP Range）] フィールドは、VRF LITE IFC が自動作成されるときに VRF LITE に使用される IP アドレス用に予約されたリソースを指定します。Back2BackOnly、ToExternalOnly、または Back2Back＆ToExternal を選択すると、VRF LITE IFC が自動作成されます。

   [両方を自動展開（Auto Deploy Both）]：このチェックボックスは、対称 VRF Lite 展開に適用されます。このチェックボックスをオンにすると、自動作成された IFC の自動展開フラグが true に設定され、対称 VRF Lite 構成がオンになります。

   このチェックボックスは、[VRF Lite 展開（VRF Lite Deployment）] フィールドが [手動（Manual）] に設定されていない場合に選択または選択解除できます。この場合、ユーザは自動作成された IFC の [自動展開（auto-deploy）] フィールドを明示的にオフにし、ユーザ入力には常に優先順位が与えられます。このフラグは、新しい自動作成 IFC にのみ影響し、既存の IFC には影響しません。

   [VRF Lite サブネット IP 範囲（VRF Lite Subnet IP Range）] および [VRF Lite サブネット マスク（VRF Lite Subnet Mask）]：これらのフィールドには、DCI サブネットの詳細が入力されます。必要に応じて、次のフィールドを更新します。

   画面に表示される値は自動的に生成されます。IP アドレス範囲、VXLAN レイヤ 2/レイヤ 3 ネットワーク ID 範囲、または VRF/ネットワーク VLAN 範囲を更新する場合は、次のことを確認します。

   Note	値の範囲を更新する場合は、他の範囲と重複しないようにしてください。一度に更新できる値の範囲は 1 つだけです。複数の値の範囲を更新する場合は、別のインスタンスで実行します。たとえば、L2 と L3 の範囲を更新する場合は、次の手順を実行する必要があります。 L2 範囲を更新し、[保存（Save）] をクリックします。 [ファブリックの編集（Edit Fabric）] オプションをもう一度クリックし、L3 範囲を更新して [保存（Save）] をクリックします。

   [サービス ネットワーク VLAN 範囲（Service Network VLAN Range）]：[サービス ネットワーク VLAN 範囲（Service Network VLAN Range）] フィールドで VLAN 範囲を指定します。これはスイッチごとのオーバーレイ サービス ネットワーク VLAN 範囲です。最小許容値は 2 で、最大許容値は 3967 です。

   [ルート マップ シーケンス番号範囲（Route Map Sequence Number Range）]：ルートマップのシーケンス番号の範囲を指定します。最小許容値は 1 で、最大許容値は 65534 です。

10. 管理能力（Manageability） タブをクリックします。

    このタブのフィールドは次のとおりです。

    [DNS サーバ IP（DNS Server IPs）]：DNS サーバの IP アドレス（v4/v6）のカンマ区切りリストを指定します。

    [DNS サーバ VRF（DNS Server VRFs）]：すべての DNS サーバに 1 つの VRF を指定するか、DNS サーバごとに 1 つの VRF を指定します。

    [NTPサーバIP（NTP Server IPs）]：NTP サーバの IP アドレス（v4/v6）のカンマ区切りリストを指定します。

    [NTPサーバVRF（NTP Server VRFs）]：すべての NTP サーバに 1 つの VRF を指定するか、NTP サーバごとに 1 つの VRF を指定します。

    [Syslog サーバ IP（Syslog Server IPs）]：syslog サーバの IP アドレスのカンマ区切りリスト（v4/v6）を指定します（使用する場合）。

    [Syslog サーバの重大度（Syslog Server Severity）]：syslog サーバごとに 1 つの syslog 重大度値のカンマ区切りリストを指定します。最小値は 0 で、最大値は 7 です。高い重大度を指定するには、大きい数値を入力します。

    [Syslog サーバ VRF（Syslog Server VRFs）]：すべての syslog サーバに 1 つの VRF を指定するか、syslog サーバごとに 1 つの VRF を指定します。

    [AAA 自由形式の構成（AAA Freeform Config）：AAA 自由形式の構成を指定します。

    ファブリック設定で AAA 構成が指定されている場合は、ソースが [UNDERLAY_AAA]、説明が [AAA 構成（AAA Configurations）] の [switch_freeform PTI] が作成されます。

11. [ブートストラップ（Bootstrap）] タブをクリックします。

    [ブートストラップの有効化（Enable Bootstrap）]：ブートストラップ機能を有効にします。ブートストラップは easy day-0 のインポートを可能にし、既存のファブリックで新規デバイスを立ち上げることができます。ブートストラップは NX-OS POAP 機能を活用します。

    ブートストラップをイネーブルにした後、次のいずれかの方法を使用して、DHCP サーバで IP アドレスの自動割り当てをイネーブルにできます。

    • 外部 DHCP サーバ（External DHCP Server）：[スイッチ管理デフォルト ゲートウェイ（Switch Mgmt Default Gateway）] および [スイッチ管理 IP サブネット プレフィックス（Switch Mgmt IP Subnet Prefix）] フィールドに外部 DHCP サーバに関する情報を入力します。

    • ローカル DHCPサーバ（Local DHCP Server）：[ローカル DHCP サーバ（Local DHCP Server）] チェックボックスをオンにして、残りの必須フィールドに詳細を入力します。

    ローカル DHCP サーバの有効化（Enable Local DHCP Server）：ローカル DHCP サーバを介した自動 IP アドレス割り当ての有効化を開始するには、このチェックボックスをオンにします。このチェックボックスをオンにすると、[DHCP スコープ開始アドレス（DHCP Scope Start Address）] および [DHCP スコープ終了アドレス（DHCP Scope End Address）] フィールドが編集可能になります。

    このチェックボックスをオンにしない場合、Nexusダッシュボード ファブリック コントローラ は自動 IP アドレス割り当てにリモートまたは外部DHCPサーバを使用します。

    [DHCP バージョン（DHCP Version）]：このドロップダウンリストから [DHCPv4] または [DHCPv6] を選択します。DHCPv4 を選択すると、[スイッチ管理 IPv6 サブネット プレフィックス（Switch Mgmt IPv6 Subnet Prefix）] フィールドが無効になります。DHCPv6 を選択すると、[スイッチ管理 IP サブネット プレフィックス（Switch Mgmt IP Subnet Prefix）] は無効になります。

    Note	Cisco Nexus 9000 および 3000 シリーズ スイッチは、スイッチがレイヤ 2 隣接（eth1 またはアウトオブバンド サブネットが /64 である必要がある）、または一部の IPv6 /64 サブネットにある L3 隣接である場合にのみ、IPv6 POAP をサポートします。/64 以外のサブネット プレフィックスはサポートされません。

    [DHCP スコープ開始アドレス（DHCP Scope Start Address）] および [DHCP スコープ終了アドレス（DHCP Scope End Address）]：スイッチのアウトオブバンド POAP に使用される IP アドレス範囲の最初と最後の IP アドレスを指定します。

    [スイッチ管理デフォルト ゲートウェイ（Switch Mgmt Default Gateway）]：スイッチの管理 VRF のデフォルト ゲートウェイを指定します。

    スイッチ管理 IP サブネット プレフィックス（Switch Mgmt IP Subnet Prefix）：スイッチの Mgmt0 インターフェイスのプレフィックスを指定します。プレフィックスは 8 ～ 30 の間である必要があります。

    DHCP スコープおよび管理デフォルト ゲートウェイ IP アドレスの仕様（DHCP scope and management default gateway IP address specification）：管理デフォルト ゲートウェイ IP アドレスを 10.0.1.1 に、サブネット マスクを 24 に指定した場合、DHCP スコープが指定したサブネット、10.0.1.2 ～ 10.0.1.254 の範囲内であることを確認してください。

    [スイッチ管理 IPv6 サブネット プレフィックス（Switch Mgmt IPv6 Subnet Prefix）]：スイッチの Mgmt0 インターフェイスの IPv6 プレフィックスを指定します。プレフィックスは 112 〜 126 の範囲で指定する必要があります。このフィールドは DHCP の IPv6 が有効な場合に編集できます。

    [AAA 構成の有効化（Enable AAA Config）]：ブートストラップ後のデバイス起動構成の一部として [管理可能性（Manageability）] タブから AAA 構成を含めます。

    [DHCPv4/DHCPv6 マルチ サブネット スコープ（DHCPv4/DHCPv6 Multi Subnet Scope）]：1 行につき 1 つのサブネット スコープを入力するようにフィールドを指定します。[ローカル DHCP サーバーの有効化（Enable Local DHCP Server）] チェックボックスをオンにした後で、このフィールドは編集可能になります。

    スコープの形式は次の順で定義する必要があります。

    [DHCP スコープ開始アドレス、DHCP スコープ終了アドレス、スイッチ管理デフォルト ゲートウェイ、スイッチ管理サブネット プレフィックス（DHCP Scope Start Address, DHCP Scope End Address, Switch Management Default Gateway, Switch Management Subnet Prefix）]

    例：10.6.0.2、10.6.0.9、16.0.0.1、24

    [ブートストラップ自由形式の構成（Bootstrap Freeform Config）] ：（任意）必要に応じて追加のコマンドを入力します。たとえば、デバイスにプッシュするいくつかの追加の設定が必要であり、ポスト デバイス ブートストラップが使用可能である場合、このフィールドでキャプチャして要求のとおりに保存することが可能です。デバイスの起動後、[ブートストラップ自由形式の構成（Bootstrap Freeform Config） フィールドで定義された構成を含めることができます。

    running-config をコピーして [フリーフォームの設定（freeform config）] フィールドに、NX-OS スイッチの実行設定に示されているように、正しいインデントでコピーアンドペーストします。freeform config は running config と一致する必要があります。詳細については、ファブリック スイッチでのフリーフォーム設定の有効化を参照してください。

12. [構成のバックアップ（Configuration Backup）] タブをクリックします。このタブのフィールドは次のとおりです。

    [毎時ファブリック バックアップ（Hourly Fabric Backu）]：ファブリック構成とインテントの毎時バックアップを有効にします。

    時間単位のバックアップは、その時間の最初の 10 分間にトリガーされます。

    [スケジュール済みファブリック バックアップ（Scheduled Fabric Backup）]：毎日のバックアップを有効にします。このバックアップは、構成のコンプライアンスによって追跡されないファブリック デバイスの実行構成の変更を追跡します。

    [スケジュール済みの時間（Scheduled Time）]：スケジュールされたバックアップ時間を 24 時間形式で指定します。[スケジュール済みファブリック バックアップ（Scheduled Fabric Backup）] チェックボックスをオンにすると、このフィールドが有効になります。

    両方のチェックボックスをオンにして、両方のバックアップ プロセスを有効にします。

    [保存（Save）]をクリックすると、バックアップ プロセスが開始されます。

    スケジュールされたバックアップは、指定した時刻に最大 2 分の遅延でトリガーされます。スケジュールされたバックアップは、構成の展開ステータスに関係なくトリガーされます。

    NDFC で保持されるファブリック バックアップの数は、[設定（Settings）] > [サーバー設定（Server Settings）] > [LAN ファブリック（LAN Fabric）] > [ファブリックあたりの最大バックアップ数（Maximum Backups per Fabric）]によって決定されます。

    保持できるアーカイブファイルの数は、[サーバ プロパティ（Server Properties）] ウィンドウの [保持するデバイスあたりのアーカイブ ファイル数（# Number of archived files per device to be retained:）] フィールドで設定します。

    Note	即時バックアップをトリガーするには、次の手順を実行します。 [LAN] > [トポロジ（Topology）] を選択してください。 特定のファブリック ボックス内をクリックします。[ファブリック トポロジ (fabric topology)] 画面が表示されます。 画面左側の [アクション（Actions）] ペインで、[ファブリックの再同期（Re-Sync Fabric）] をクリックします。

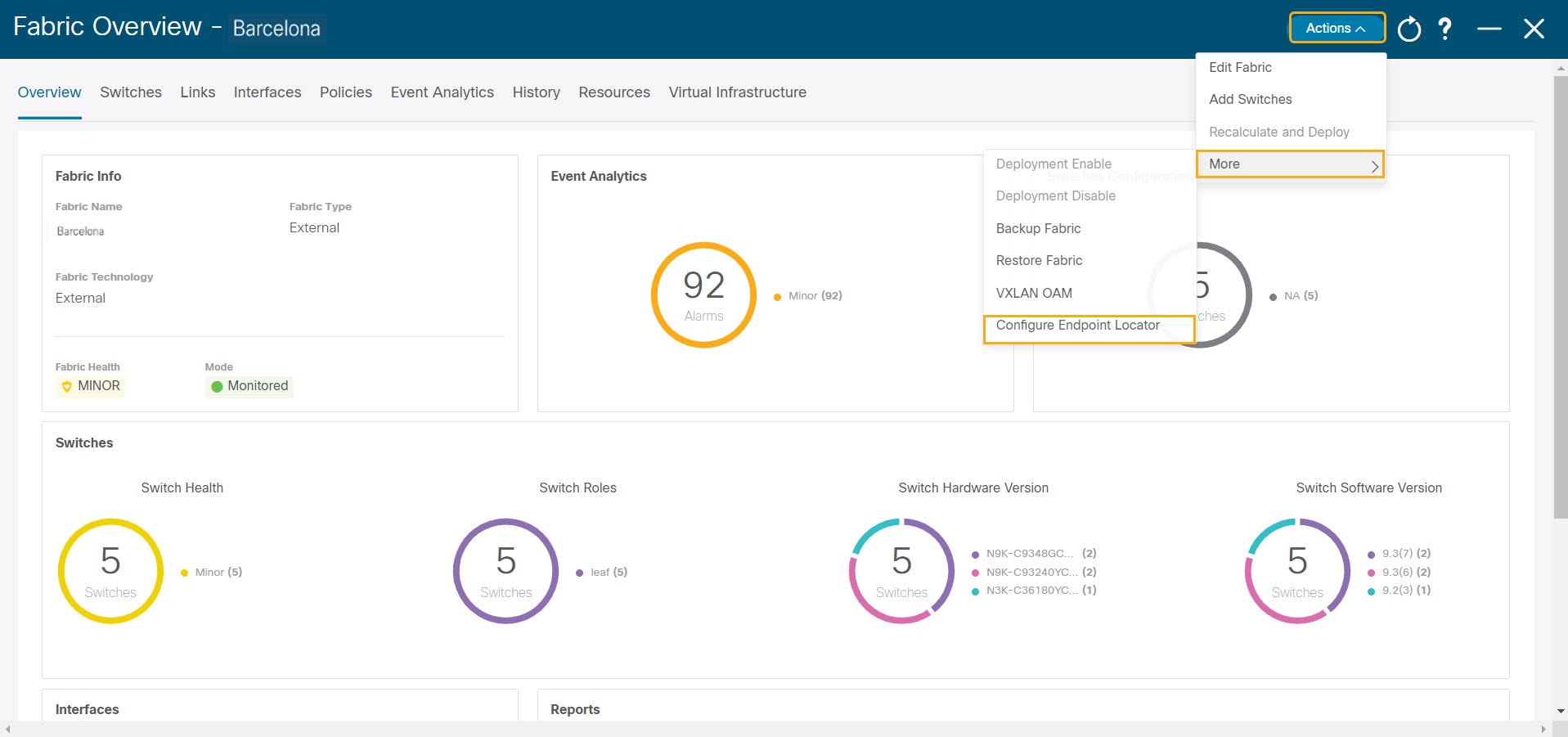

    ファブリック トポロジ ウィンドウでファブリック バックアップを開始することもできます。[アクション（Actions）] ペインで [今すぐバックアップ（Backup Now）] をクリックします。

13. [フロー モニター（Flow Monitor）] タブをクリックします。このタブのフィールドは次のとおりです。

    [Netflow を有効にする（Enable Netflow）]：このチェックボックスをオンにして、このファブリックの VTEP で Netflow を有効にします。デフォルトでは、Netflow は無効になっています。有効にすると、NetFlow 設定は、NetFlow をサポートするすべての VTEPS に適用されます。

    注：ファブリックで Netflow が有効になっている場合、ダミーの no_netflow PTI を使用することで、特定のスイッチでは Netflow を使用しないように選択できます。

    NetFlow がファブリック レベルで有効になっていない場合、インターフェイス、ネットワーク、または VRF レベルで NetFlow を有効にすると、エラー メッセージが生成されます。Cisco NDFC の Netflow サポートについては、Netflow サポート を参照してください。

    [Netflow エクスポータ（Netflow Exporter）]領域で、[アクション（Actions）] > [追加（Add）] の順にクリックして、1 つ以上の Netflow エクスポータを追加します。このエクスポータは、NetFlow データの受信側です。この画面のフィールドは次のとおりです。

    • [エクスポータ名（Exporter Name）]：エクスポータの名前を指定します。

    • [IP]：エクスポータの IP アドレスを指定します。

    • [VRF]：エクスポータがルーティングされる VRF を指定します。

    • [送信元インターフェイス（Source Interface）]：送信元インターフェイス名を入力します。

    • [UDP ポート（UDP Port）]：NetFlow データがエクスポートされる UDP ポートを指定します。

    [保存（Save）] をクリックしてエクスポータを構成します。[キャンセル（Cancel）] をクリックして破棄します。既存のエクスポータを選択し、[アクション（Actions）] > [編集（Edit）] または [アクション（Actions）] > [削除（Delete）] を選択して、関連するアクションを実行することもできます。

    [Netflow レコード（Netflow Record）] 領域で、[アクション（Actions）] > [追加（Add）] の順にクリックして、1 つ以上の Netflow レコードを追加します。この画面のフィールドは次のとおりです。

    • [レコード名（Record Name）]：レコードの名前を指定します。

    • [レコード テンプレート（Record Template）]：レコードのテンプレートを指定します。レコード テンプレート名の 1 つを入力します。リリース 12.0.2 では、次の 2 つのレコード テンプレートを使用できます。カスタム Netflow レコード テンプレートを作成できます。テンプレート ライブラリに保存されているカスタム レコード テンプレートは、ここで使用できます。

      • netflow_ipv4_record：IPv4 レコード テンプレートを使用します。

      • netflow_l2_record：レイヤ 2 レコード テンプレートを使用します。

    • Is Layer2 Record：レコードが Layer2 netflow の場合は、このチェック ボックスをオンにします。

    [保存（Save）] をクリックしてレポートを構成します。[キャンセル（Cancel）] をクリックして破棄します。既存のレコードを選択し、[アクション（Actions）] > [編集（Edit）] または [アクション（Actions）] > [削除（Delete）] を選択して、関連するアクションを実行することもできます。

    [Netflow モニター（Netflow Monitor）] 領域で、[アクション（Actions）] > [追加（Add）] の順にクリックして、1 つ以上の Netflow モニターを追加します。この画面のフィールドは次のとおりです。

    • [モニター名（Monitor Name）]：モニターの名前を指定します。

    • [レコード名（Record Name）]：モニターのレコードの名前を指定します。

    • [エクスポータ 1 の名前（Exporter1 Name）] ：NetFlow モニターのエクスポータの名前を指定します。

    • [エクスポータ 2 の名前（Exporter2 Name）] ：（オプション）netflow モニターの副次的なエクスポータの名前を指定します。

    各 netflow モニターで参照されるレコード名とエクスポータは、「Netflow レコード（Netflow Record）」と「Netflow エクスポータ（Netflow Exporter）」で定義する必要があります。

    [保存（Save）] をクリックして、モニターを構成します。[キャンセル（Cancel）] をクリックして破棄します。既存のモニターを選択し、[アクション（Actions）] > [編集（Edit）] または [アクション（Actions）] > [削除（Delete）] を選択して、関連するアクションを実行することもできます。

14. [ファブリック（Fabric）] をクリックして、スライドイン ペインに概要を表示します。[起動（Launch）] アイコンをクリックして、[ファブリックの概要（Fabric Overview）] を表示します。

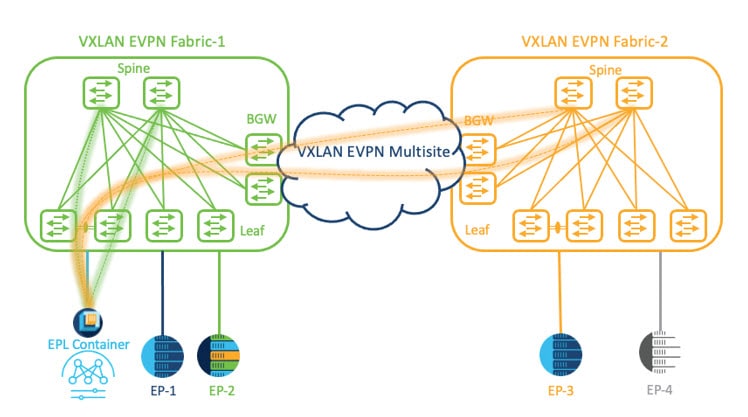

マルチサイトを使用したテナント ルーテッド マルチキャストは、マルチサイト経由で接続された複数の VXLAN EVPN ファブリック間でのマルチキャスト転送を可能にします。

次の 2 つのユース ケースがサポートされています。

• ユース ケース 1：TRM は、さまざまなサイトの送信元と受信者に、レイヤ 2 およびレイヤ 3 マルチキャスト サービスを提供します。

• ユース ケース 2：TRM 機能を VXLAN ファブリックからファブリック外部の送信元受信者に拡張します。

TRM Multi-Site は、BGP ベースの TRM ソリューションを拡張したもので、複数の VTEP を持つ複数の TRM サイトが相互に接続して、最も効率的な方法でサイト間でマルチキャスト サービスを提供できるようにします。各 TRM サイトは独立して動作しており、各サイトのボーダー ゲートウェイは各サイトをつなぐことができます。サイトごとに複数のボーダー ゲートウェイを設定できます。特定のサイトで、BGW は EVPN および MVPN ルートを交換するために、他のサイトのルートサーバまたは BGW とピアリングします。BGW で、BGP はローカル VRF/L3VNI/L2VNI にルートをインポートし、ルートが学習された場所に応じて、それらのインポートされたルートをファブリックまたは WAN にアドバタイズします。

VXLAN EVPN マルチサイトでの TRM の操作は次のとおりです。

• 各サイトはエニーキャスト VTEP BGW で表されます。BGW 間での DF の選択により、パケットの重複がなくなります。

• ボーダー ゲートウェイ間のトラフィックは、入力複製メカニズムを使用します。トラフィックは VXLAN ヘッダーとともにカプセル化され、その後に IP ヘッダーが続きます。

• 各サイトは、パケットのコピーを 1 つだけ受信します。

• サイト間のマルチキャスト送信元および受信者情報は、TRM が設定されたボーダー ゲートウェイ上の BGP プロトコルによって伝播されます。

• 各サイトの BGW はマルチキャスト パケットを受信し、ローカル サイトに送信する前にパケットを再カプセル化します。

VXLAN EVPN マルチサイトでの TRM のガイドラインと制限事項については、「テナント ルーテッド マルチキャストの設定」を参照してください。

NDFC は、スーパー スパイン スイッチで次のトポロジをサポートします。

トポロジ 1：スパイン リーフ トポロジのスーパー スパイン スイッチ

このトポロジでは、リーフ スイッチはスパインに接続され、スパインはスーパー スパイン スイッチに接続されます。このスイッチはスーパー スパイン、ボーダー スーパー スパイン、およびボーダー ゲートウェイ スーパー スパインであり得ます。

トポロジ 2：ボーダーに接続されたスーパー スパイン スイッチ

このトポロジでは、2 つのスーパー スパイン スイッチに接続されているスパイン スイッチがあり、それらに接続されている 4 つのリーフ スイッチがあります。これらのスーパー スパイン スイッチは、ボーダーまたはボーダー ゲートウェイ リーフ スイッチに接続されます。

外部ファブリックを使用すると、Nexusスイッチ、Cisco IOS-XEデバイス、Cisco IOS XRデバイス、およびAristaをファブリックにインポートできます。導入のタイプに制限はありません。LAN クラシック、VXLAN、FabricPath、vPC、HSRP などを使用できます。スイッチが外部ファブリックにインポートされるとき、非中断となるようにスイッチの設定が保持されます。スイッチユーザ名やmgmt0インターフェイスなどの基本ポリシーのみが、スイッチのインポート後に作成されます。

外部ファブリックでは、で定義されているインテントに対して、設定コンプライアンス（CC）により、このインテントが対応するスイッチに存在することが保証されます。Nexusダッシュボード ファブリック コントローラこのインテントがスイッチに存在しない場合、CCはOut-of-Syncステータスを報告します。さらに、このインテントをスイッチにプッシュしてステータスを同期中に変更するために生成された保留中の設定があります。スイッチ上にあるが、で定義されたインテントではない追加の設定は、インテント内の設定との競合がない限り、CCによって無視されます。Nexusダッシュボード ファブリック コントローラ

前述のように、ユーザ定義のインテントがに追加され、同じトップレベルコマンドの下にスイッチの追加設定がある場合、CCはで定義されたインテントがスイッチに存在することのみを確認します。Nexusダッシュボード ファブリック コントローラNexusダッシュボード ファブリック コントローラこのユーザ定義インテントがスイッチから削除する目的で全体として削除され、対応する設定がスイッチに存在する場合、CCはスイッチの同期外れステータスを報告し、 config。Nexusダッシュボード ファブリック コントローラこの保留中の設定には、トップレベルのコマンドの削除が含まれています。このアクションにより、このトップレベルコマンドでスイッチで行われた他のアウトオブバンド設定も削除されます。この動作を上書きすることを選択した場合は、自由形式ポリシーを作成し、関連する最上位コマンドを自由形式ポリシーに追加することを推奨します。

この動作を例で見てみましょう。

1. ユーザがスイッチに定義し、スイッチに展開したswitch_freeformポリシー。Nexusダッシュボード ファブリック コントローラ

2. 実行コンフィギュレーションのルータbgpの下に、ユーザ定義インテントの予期される設定に存在しない追加設定があります。Nexusダッシュボード ファブリック コントローラユーザ定義のインテントなしでスイッチに存在する追加の設定を削除する保留中の設定はありません。Nexusダッシュボード ファブリック コントローラ

3. ステップ1で作成されたswitch_freeformポリシーを削除することで、によって以前にプッシュされたインテントがから削除された場合の保留中の設定とサイドバイサイド比較Nexusダッシュボード ファブリック コントローラNexusダッシュボード ファブリック コントローラ

4. 最上位のrouter bgpコマンドを使用してswitch_freeformポリシーを作成する必要があります。これにより、CCは以前にプッシュされた目的のサブ設定のみを削除するために必要な設定を生成できます。Nexusダッシュボード ファブリック コントローラ

5. 削除された設定は、以前にプッシュされた設定のサブセットのみです。Nexusダッシュボード ファブリック コントローラ

   外部ファブリックのスイッチのインターフェイスでは、インターフェイス全体を管理するか、まったく管理しません。Nexusダッシュボード ファブリック コントローラCC は次の方法でインターフェイスをチェックします。

   • 任意のインターフェイスについて、ポリシーが定義され、関連付けられている場合、このインターフェイスは管理対象と見なされます。このインターフェイスに関連付けられているすべての設定は、関連付けられたインターフェイス ポリシーで定義する必要があります。これは、論理インターフェイスと物理インターフェイスの両方に適用されます。それ以外の場合、CCは、インターフェイスに行われたアウトオブバンド更新を削除して、ステータスを[In-Sync]に変更します。

   • アウトオブバンドで作成されたインターフェイス（ポートチャネル、サブインターフェイス、SVI、ループバックなどの論理インターフェイスに適用）は、通常の検出プロセスの一部としてによって検出されます。Nexusダッシュボード ファブリック コントローラただし、これらのインターフェイスにはインテントがないため、CCはこれらのインターフェイスのOut-of-Syncステータスを報告しません。

   • どのインターフェイスでも、モニタ ポリシーは Nexusダッシュボード ファブリック コントローラ に常に関連付けられています。この場合、CCはIn-SyncまたはOut-of-Sync設定コンプライアンスステータスを報告するときに、インターフェイスの設定を無視します。

デフォルトでは、インテントを比較する際に NDFC で生成されるすべての差分（予期される構成と実行構成の差分）では、大文字と小文字が区別されます。ただし、スイッチには大文字と小文字を区別しないコマンドも多くあるため、これらのコマンドで相違点が存在するとしてフラグを付けるのは適切でない場合があります。これらは、compliance_case_insensitive_clis.txt テンプレートに取り込まれます。これは[操作（Operations）] > [テンプレート（Templates）] の下にあります。

Cisco NDFC リリース 12.0.1a 以降、compliance_case_insensitive_clis.txt ファイルは、他の 2 つの compliance_strict_cc_exclude_clis.txt および compliance_ipv6_clis.txt ファイルとともに、出荷されるテンプレートの一部になりました。

すべてのテンプレートは、[操作（Operations）] > [テンプレート（Templates）] の下にあります。テンプレートを変更するには、[使用中のテンプレートの上書き（Template In-Use Override）] チェックボックスをオフにします（[LAN ファブリック（LAN-Fabric）] タブ、[サーバー設定（Server Settings）] ウィンドウ）。

既存の compliance_case_insensitive_clis.txt ファイルに含まれていない追加のコマンドは、大文字と小文字を区別するものとして扱うべきです。構成の保留が、NDFC が予期している構成と実行構成との間の大文字と小文字の違いによって生じたものである場合、次の方法で、大文字と小文字の違いを無視するように NDFC を設定できます。

1. [使用中のテンプレートの上書き（Template In-Use Override）] チェックボックスをオフにします（[LAN ファブリック（LAN-Fabric）] タブ、[サーバー設定（Server Settings）] ウィンドウ）。

2. [操作（Operations）] > [テンプレート（Templates）]に移動し、compliance_case_insensitive_clis.txt ファイルを検索します。

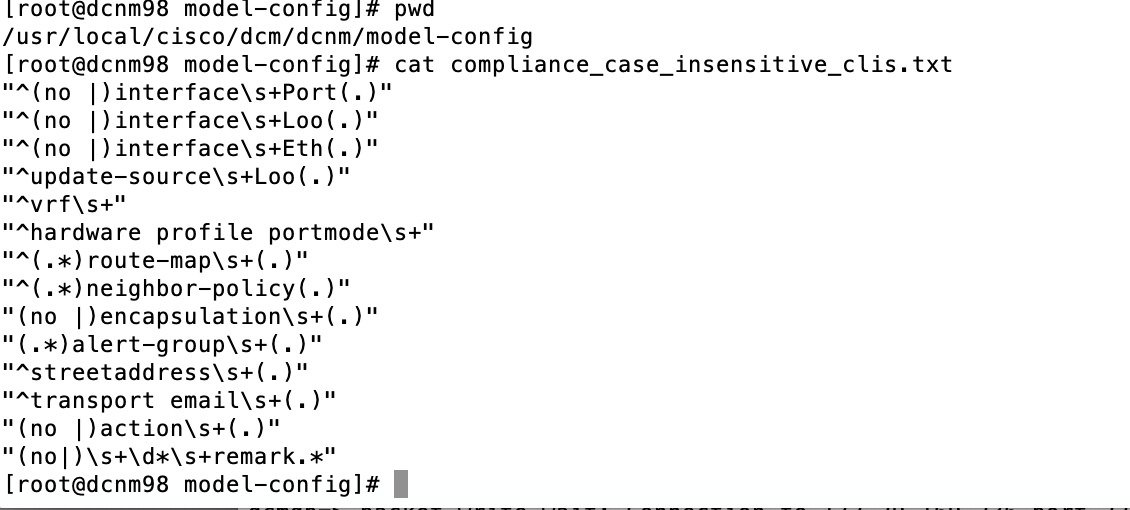

3. compliance_case_insensitive_clis.txt ファイルのサンプル エントリが表示されます。



4. 展開中に新しいパターンが検出され、それらが構成の保留をトリガーしている場合、これらのパターンをこのファイルに追加します。パターンは、有効な正規表現パターンである必要があります。

5. これにより、NDFC は、比較の実行中に、記述された構成パターンを大文字と小文字を区別しないものとして扱うことができます。

6. ファブリックについて、[再計算と展開（Recalculate & Deploy）] をクリックして、更新された比較出力を表示します。

Cisco NDFC にスイッチをインポートした後、管理インターフェイス（mgmt0）の説明フィールドに余分なスペースがあるため、スイッチの構成コンプライアンスが失敗することがあります。

たとえば、スイッチをインポートする前に：

interface mgmt0
  description SRC=SDS-LB-LF111-mgmt0, DST=SDS-LB-SW001-Fa0/5

スイッチをインポートして構成プロファイルを作成したら、次の手順を実行します。

interface mgmt0
  description SRC=SDS-LB-LF111-mgmt0,DST=SDS-LB-SW001-Fa0/5

mgmt0 インターフェイスを選択した後、インターフェイス マネージャに移動し、[編集（Edit）] アイコンをクリックします。説明の余分なスペースを削除してください。

厳密な構成コンプライアンスは、スイッチ構成と関連するインテント間の相違をチェックし、スイッチに存在するが関連するインテントに存在しない構成の no コマンドを生成します。[再計算と展開（Recalculate and Deploy）] をクリックすると、関連付けられたインテントに存在しないスイッチ構成が削除されます。この機能を有効にするには、[厳密な公正コンプライアンスを有効にする（Enable Strict Config Compliance）] チェック ボックスをオンにします。これは [詳細設定（Advanced）] タブ（[ファブリックの作成（Create Fabric）] または [ファブリックの編集（Edit Fabric）] ウィンドウ）にあります。デフォルトで、この機能は無効になっています。

厳密な構成コンプライアンス機能は、Easy ファブリック テンプレート（Easy_Fabric および Easy_Fabric_eBGP）でサポートされています。スイッチによって自動生成されるコマンド（vdc、rmon など）について差分が生成されないようにするために、CC はデフォルトのコマンドのリストを含むファイルを使用して、これらのコマンドに対して差分が生成されないようにします。このファイルは、[操作（Operations）] > [テンプレート（Templates）]、compliance_strict_cc_exclude_clis.txt テンプレートで維持されます。

ファブリック内リンクで MACsec を無効にするには、[リンク管理-リンクの編集（Link Management – Edit Link）] ウィンドウに移動し、[MACsec の有効化（Enable MACsec）] チェックボックスをオフにして、[保存（Save）] をクリックします。[ファブリックのアクション（Fabric Actions）]ドロップダウンリストから、[設定の展開（Deploy Config）] を選択して、MACsec 設定を無効にします。このアクションは、次を実行します。

• リンクから MACsec インターフェイスポリシーを削除します。

• これが MACsec が有効になっている最後のリンクである場合、MACsec グローバル ポリシーもデバイスから削除されます。

リンクで MACsec を無効にした後でのみ、[ファブリックの設定（Fabric Settings）] に移動し、[MACsec の有効化（Enable MACsec）] チェックボックス（[詳細（Advanced）]タブ）をオフにして、ファブリックでMACsecを無効にすることができます。MACsec が有効になっているファブリック内にファブリック内リンクがある場合、[アクション（Actions）] > [設定の再計算（Recalculate Config）]を[ファブリックのアクション（Fabric Actions）] ドロップダウン リストでクリックすると、エラーが表示されます。

IOS-XE Easy Fabric のボーダー ロールを持つ Cisco Catalyst 9000 シリーズ スイッチと、別のファブリックの別のスイッチの間で VRF-Lite IFC を作成できます。他のスイッチは、外部ファブリック、LAN クラシック ファブリック、または Easy Fabric の Nexus スイッチにすることができます。外部ファブリックまたは IOS-XE Easy Fabric の Catalyst 9000 スイッチも使用できます。リンクは IOS-XE Easy Fabric からのみ作成できます。

詳細については、リンクおよびテンプレート （Templates）を参照してください。

（注）	IOS-XE Easy Fabric の DCI リンクを作成する場合、宛先デバイスが Nexus スイッチの場合にのみ自動展開がサポートされます。

IOS-XE Easy Fabric のリンクを作成するには、次の手順を実行します。

1. ファブリックの概要の [リンク（Links）] タブに移動します。

   以前に作成されたリンクのリストが表示されます。このリストには、ファブリック内のスイッチ間のファブリック間リンクと、このファブリック内の境界スイッチと他のファブリック内のスイッチ間のファブリック内リンクが含まれています。

   ファブリック間リンクは、BGW およびボーダー リーフ/スパインとは別に、外部ファブリックのエッジ ルータ スイッチもサポートします。

2. [アクション (Actions)] をクリックし、[作成 (Create)] を選択します。

   [リンクの作成（Create Link）] ウィンドウが表示されます。デフォルトでは、リンク タイプとして [ファブリック内（Intra-Fabric）] オプションが選択されています。

3. [リンク タイプ（Link Type）] ドロップダウン ボックスから [ファブリック間（Inter-Fabric）] を選択します。フィールドはそれに応じて変更されます。

4. リンクサブタイプとしてVRF_LITE、VRF_LITE IFCのext_fabric_setupテンプレート、およびソースファブリックとしてIOS-XEファブリックを選択します。

   リンク テンプレート：リンク テンプレートが入力されます。

   テンプレートには、選択内容に基づいて、対応するパッケージ済みのデフォルト テンプレートが自動的に入力されます。VRF_LITE IFC に使用するテンプレートは ext_fabric_setup です。

   （注）	ext_routed_fabric テンプレートのみを追加、編集、または削除できます。詳細については、テンプレートを参照してください。

5. [Source Fabric]ドロップダウンリストから、ソースファブリックとしてIOS-XEファブリックを選択します。

6. [宛先ファブリック（Destination Fabric）] ドロップダウン リストから宛先ファブリックを選択します。

7. 宛先デバイスに接続する送信元デバイスとイーサネット インターフェイスを選択します。

8. 送信元デバイスに接続する宛先デバイスとイーサネット インターフェイスを選択します。

9. 必要に応じて、他のフィールドに値を入力します。

10. [Save（保存）] をクリックします。

（注）

作成アクションの代わりに、編集アクションを使用し、既存のファブリック間リンクを使用して VRF-Lite IFC を作成することもできます。VRF_Lite リンク サブタイプを選択します。デフォルトでは、[Edit]を選択すると、[Link-Type]、[Source Fabric]、[Destination Fabric]、[Source Device]、[Destination Device]、[Source Interface]、および[Destination Interface]フィールドのデータが[Edit Link]ウィンドウに自動的に入力されます。 リンクサブタイプとしてVRF_LITE、VRF_LITE IFCのext_fabric_setupテンプレート、およびソースファブリックとしてIOS-XEファブリックを選択します。 手順を完了するには、上記のステップ 4 〜 10 を繰り返します。

UI ナビゲーション

• [LAN] > [ファブリック（Fabrics）] を選択します。ファブリックをクリックして、[ファブリック（Fabric）] スライドイン ペインを開きます。[起動（Launch）] アイコンをクリックします。[ファブリックの概要（Fabric Overview）] > [VRF（VRFs）] > [VRF（VRFs）]を選択します。

• [LAN] > [ファブリック（Fabrics）]を選択します。ファブリックをダブルクリックして、[ファブリックの概要（Fabric Overview）] > [VRF（VRFs）] > [VRF（VRFs）] を開きます。

IOS-XE Easy ファブリック用の VRF を作成できます。

Cisco Nexus ダッシュボード ファブリック コントローラ Web UIから VRF を作成するには、次の手順を実行します。

1. [アクション (Actions)] をクリックし、[作成 (Create)] を選択します。

   [VRF の作成（Create VRF）] ウィンドウが表示されます。

2. 必須のフィールドに必要な詳細情報を入力します。一部のフィールドにはデフォルト値があります。

   このウィンドウのフィールドは次のとおりです。

   [VRF名（VRF Name）]：仮想ルーティングおよび転送（VRF）の名前を自動的に設定させること、または自分で入力することができます。VRF 名には、アンダースコア（_）、ハイフン（-）、およびコロン（:）以外の空白文字や特殊文字は使用できません。

   VRF ID：VRF の ID を設定させること、または自分で入力することができます。

   VLAN ID：ネットワークの対応するテナント VLAN ID を設定させること、または自分で入力することができます。ネットワークに新しい VLAN を提案する場合は、[VLAN の提案 (Propose VLAN)] をクリックします。

   [VRF テンプレート (VRF Template)]：ユニバーサル テンプレートが自動入力されます。これはリーフ スイッチにのみ適用されます。IOS_XE Easy Fabric のデフォルトテンプレートは、IOS_XE_VRF テンプレートです。

   [VRF 拡張テンプレート (VRF Extension Template)]：ユニバーサル拡張テンプレートが自動入力されます。これにより、このネットワークを別のファブリックに拡張できます。IOS_XE Easy Fabric のデフォルトテンプレートは、IOS_XE_VRF テンプレートです。

   VRF プロファイルのセクションには、[一般 (General)] タブと [詳細 (Advanced)] タブがあります。

3. [一般 (General)] タブには以下のフィールドがあります。

   [VRF の説明（VRF Description）]：VRFの説明を入力します。

   [VRF インターフェイスの説明（VRF Intf Description）]：VRFインターフェイスの説明を入力します。

4. [詳細 (Advanced)] タブをクリックすると、オプションとして、プロファイルの詳細設定を指定できます。[詳細 (Advanced)] タブには以下のフィールドがあります。

   [再配布直接ルート マップ（Redistribute Direct Route Map）] ：再配布直接ルート マップ名を指定します。

   [最大 BGP パス（Max BGP Paths）]：最大 BGP パスを指定します。有効な値の範囲は 1 〜 64 です。

   [最大 iBGP パス（Max iBGP Paths）]：最大 iBGP パスを指定します。有効な値の範囲は 1 〜 64 です。

   [ホスト ルートのアドバタイズ（Advertise Host Routes）]：エッジ ルータへの /32 および /128 ルートのアドバタイズメントを制御するには、このチェックボックスをオンにします。

   [デフォルト ルートのアドバタイズ（Advertise Default Route）]：このチェックボックスをオンにすると、デフォルト ルートのアドバタイズメントが内部的に制御されます。

   [スタティック 0/0 ルートの設定（Config Static 0/0 Route）]：スタティック デフォルト ルートの設定を制御するには、このチェックボックスをオンにします。

5. VRF を作成するには [作成（Create）] を、VRF を破棄するには [キャンセル（Cancel）] をクリックします。

   VRF が作成されたことを示すメッセージが表示されます。

   新しい VRF が [VRF（VRFs）] 水平タブに表示されます。VRF が作成されたがまだ展開されていないため、ステータスは NA です。VRF が作成されたので、ファブリック内のデバイスにネットワークを作成して展開できます。

次の作業

VRF をアタッチします。

VRF_LITE 拡張を選択するループバック インターフェイスを作成します。

VRF のアタッチおよびデタッチの詳細については、VRF アタッチメント を参照してください。

IOS-XE イージー ファブリックの Cisco Catalyst 9000 シリーズ スイッチに VRF を接続するには、VRF アタッチメント を参照してください。

（注）	横にあるチェックボックスをオンにして、CAT9000 シリーズ スイッチに対応するVRFを選択します。

（注）	同様に、ループバック インターフェイスを作成し、VRF_LITE 拡張を選択できます。

次の作業

次のように設定を展開します。

1. [ファブリック概要（Fabric Overview）] で [アクション（Actions）] をクリックします。

2. [スイッチに設定を展開する（Deploy config to Switches）] を選択します。

3. 設定のプレビューが完了したら、[展開（Deploy）] をクリックします。

4. 導入が完了したら、[閉じる（Close）] をクリックします。

次のステップでは、IOS-XE Easy Fabricsでネットワークを作成して展開します。

（注）	ネットワークテンプレートおよびネットワーク拡張テンプレートは、IOS-XE簡易ファブリック用に作成されたデフォルトのIOS_XE_Networkテンプレートを使用します。

UI ナビゲーション

次のオプションは、スイッチファブリック、簡易ファブリック、および MSD ファブリックにのみ適用されます。

• [LAN] > [ファブリック（Fabrics）] を選択します。ファブリックをクリックして、[ファブリック（Fabric）] スライドイン ペインを開きます。[起動（Launch）] アイコンをクリックします。[ファブリック概要（Fabric Overview）] > [ネットワーク（Networks）] を選択します。

• [LAN] > [ファブリック（Fabrics）]を選択します。ファブリックをダブルクリックして、[ファブリック概要（Fabric Overview）] > [ネットワーク（Networks）] を開きます。

外部ファブリック スイッチの設定は、VXLAN ファブリック スイッチの設定とは異なります。スイッチをダブルクリックして [スイッチの概要（Switch Overview）] 画面を表示し、オプションを編集/変更します。

次のオプションがあります。

[ロールの設定（Set Role）]：デフォルトでは、外部ファブリック スイッチにロールは割り当てられません。許可されるロールは、エッジ ルータとコア ルータです。Multi-Site Inter-Fabric Connection（IFC）のコア ルータ ロールと、外部ファブリックと VXLAN ファブリック境界デバイス間の VRF Lite IFC のエッジ ルータ ロールを割り当てます。

（注）	スイッチのロールの変更は、構成の展開を実行する前にのみ許可されます。

vPC ペアリング：vPC のスイッチを選択し、そのピアを選択します。

[モードの変更（Change Modes）]：スイッチのモードを [アクティブ（Active）] から [操作（Operational）] に変更できます。

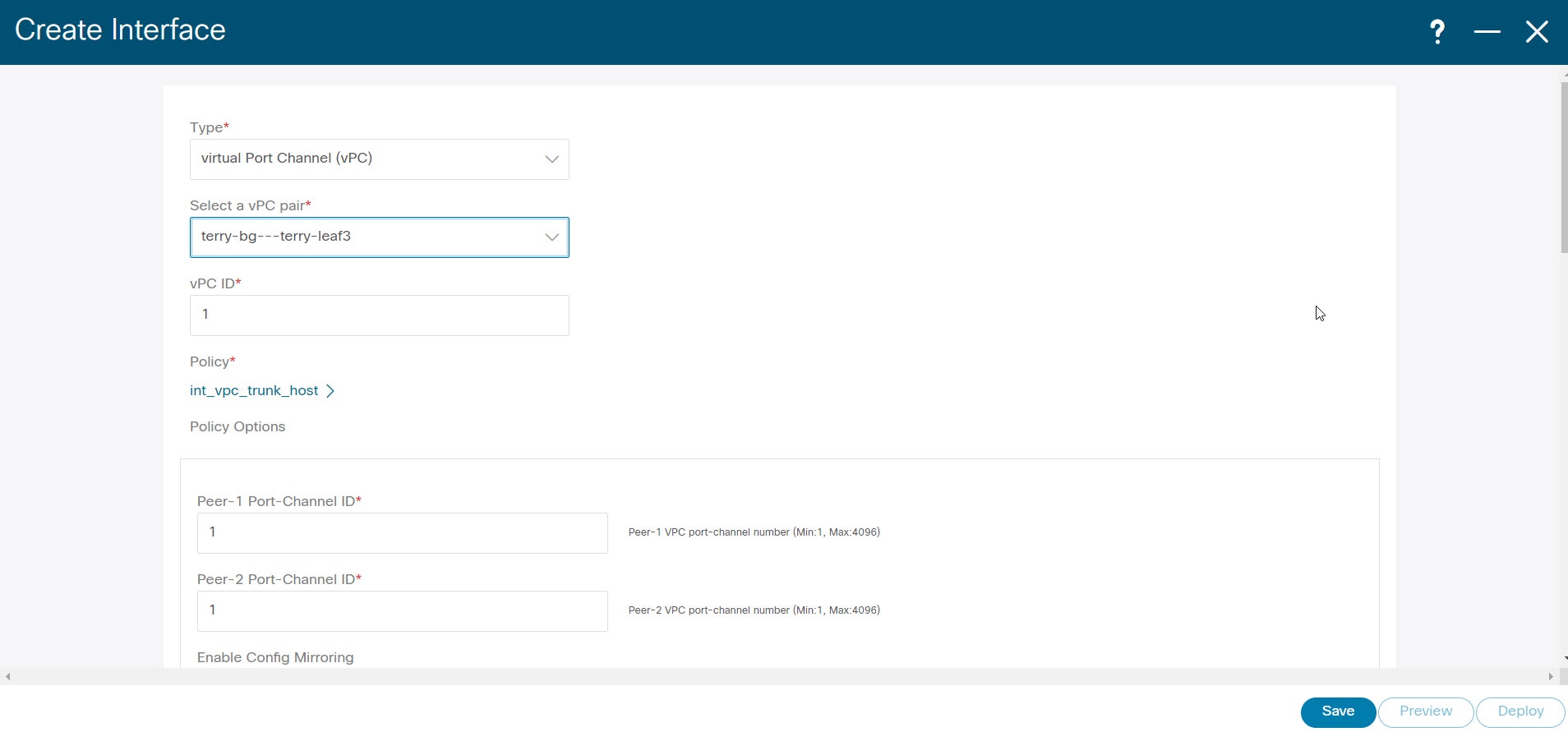

[インターフェイスの管理（Manage Interfaces）]：スイッチ インターフェイスに設定を展開します。

ストレート FEX、アクティブ/アクティブ FEX、およびインターフェイスのブレークアウトは、外部ファブリック スイッチ インターフェイスではサポートされません。

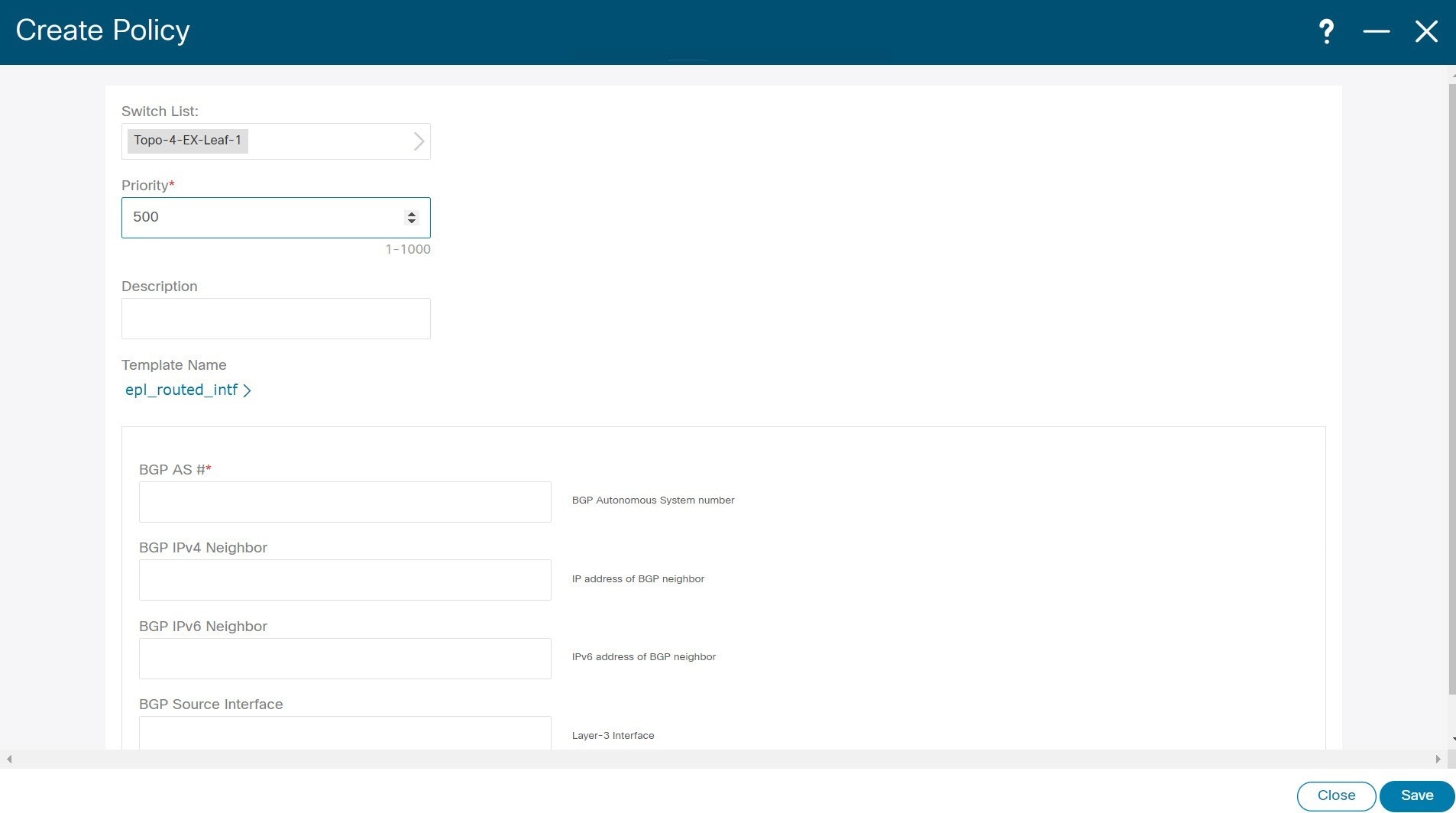

[ポリシーの表示/編集（View/edit Policies）]：スイッチでポリシーを追加、更新、および削除します。スイッチに追加するポリシーは、テンプレート ライブラリで使用可能なテンプレートのテンプレート インスタンスです。ポリシーを作成したら、[ポリシーの表示/編集（View / edit Policies）] 画面で使用できる [展開（Deploy）] オプションを使用してスイッチに展開します。

[履歴（History）]：スイッチごとの導入履歴を表示します。

[設定の再計算（Recalculate Config）]：保留中の設定と、実行中の設定と予想される設定の比較を表示します。

[展開設定（Deploy Config）]：スイッチ設定ごとに展開します。

[検出（Discovery）]：このオプションを使用して、スイッチのクレデンシャルを更新し、スイッチをリロードし、スイッチを再検出し、ファブリックからスイッチを削除できます。

[アクション（Actions）] ドロップダウン リストから [展開（Deploy）] をクリックします。テンプレートとインターフェイスの設定は、スイッチの設定を形成します。

[展開（Deploy）] をクリックすると、[展開設定（Deploy Configuration）] 画面が表示されます。

画面の下部にある [設定 (Config)] をクリックして、保留中の設定をスイッチに展開します。[展開の進行状況（Deploy Progress）] 画面に、設定の展開の進行状況とステータスが表示されます。

導入が完了したら、[閉じる（Close）] をクリックします。

（注）

外部ファブリック内のスイッチがデフォルトのクレデンシャルを受け入れない場合は、次のいずれかの操作を実行する必要があります。 インベントリから外部ファブリックのスイッチを削除し、再検出します。 LAN ディスカバリは SNMP と SSH の両方を使用するため、両方のパスワードを同じにする必要があります。スイッチの SNMP パスワードと一致するように SSH パスワードを変更する必要があります。SNMP 認証が失敗すると、検出は認証エラーで停止します。SNMP 認証は成功したが SSH 認証が失敗した場合、Nexusダッシュボード ファブリック コントローラ で検出は続行されますが、スイッチのステータスに SSH エラーの警告が表示されます。

Cisco Nexusダッシュボード ファブリック コントローラ リリース 12.0.1a 以降では、管理対象モードでも外部ファブリックに Cisco IOS-XR デバイスを追加できます。外部ファブリックでは、次の Cisco IOS-XR デバイスを管理できます。

• Cisco ASR 9000 シリーズ ルータ

• Cisco NCS 5500 シリーズ ルータ、IOS XR リリース6.5.3

• Cisco 8000 シリーズ ルータ

外部ファブリックで Nexus 以外のデバイスを検出し、これらのデバイスの設定コンプライアンスも実行できます。詳細については、外部ファブリックでのコンプライアンスの構成セクションを参照してください。

Cisco Nexusダッシュボード ファブリック コントローラ Compatibility Matrix には、Cisco Nexusダッシュボード ファブリック コントローラ がサポートする非Nexus デバイスが記載されています。

デフォルトでは、Cisco Nexus スイッチのみが SNMP 検出をサポートします。したがって、すべての非 Nexus デバイスを外部ファブリックに追加する前に設定してください。非 Nexus デバイスの設定には、SNMP ビュー、グループ、およびユーザーの設定が含まれます。詳細については、「Nexus以外のデバイスの検出の設定」セクションを参照してください。

Cisco CSR 1000v は SSH を使用して検出されます。Cisco CSR 1000v は、SNMP がセキュリティ上の理由でブロックされているクラウドでもインストールできるため、SNMP のサポートは必要ありません。外部ファブリックに Cisco CSR 1000v、Cisco IOS XE Gibraltar 16.10.xを追加する使用例については、「Cisco Data Centerとパブリッククラウドの接続」の章を参照してください。

ただし、Cisco Nexusダッシュボード ファブリック コントローラ がアクセスできるのは、システム名、シリアル番号、モデル、バージョン、インターフェイス、稼働時間などの基本的なデバイス情報に限られます。ホストが CDP または LLDP の一部である場合、Cisco Nexusダッシュボード ファブリック コントローラ は非 Nexus デバイスを検出しません。

ファブリックトポロジウィンドウで非 Nexus デバイスを右クリックすると多くのオプションが表示されますが、非Nexus デバイスに適用されない設定は空白で表示されます。ASR 9000 シリーズ ルータおよび Arista スイッチのインターフェイスは追加または編集できません。

Cisco Catalyst 9000 シリーズスイッチや Cisco ASR 1000 シリーズ ルータなどの IOS-XE デバイスは外部ファブリックに追加できます。

[LAN ファブリック（LAN Fabrics）] ウィンドウで、編集するファブリックを選択します。[アクション（Actions）] ドロップダウン リストから、[ファブリックの編集（Edit Fabric）] を選択します。必要に応じてテンプレートのフィールドを編集します[Save（保存）] をクリックします。

（注）	ファブリックの設定を変更したら、[構成の再計算（Recalculate Config）] を実行し、構成をスイッチに展開します。

[LAN ファブリック（LAN Fabrics）] ウィンドウで、削除するファブリックを選択します。[アクション（Actions）] ドロップダウン リストから、[ファブリックの削除（Delete Fabric）] を選択します。ファブリックを削除するかどうかを確認するメッセージが表示されたら、[確認（Confirm）] をクリックします。

Cisco Nexusダッシュボード ファブリック コントローラ Web UI では、ファブリック内の各スイッチに IPFM 外部リンクを設定できます。外部デバイスは、IPFM External-Link としてマーキングすることで、このインターフェイスを介してネットワークに接続できます。

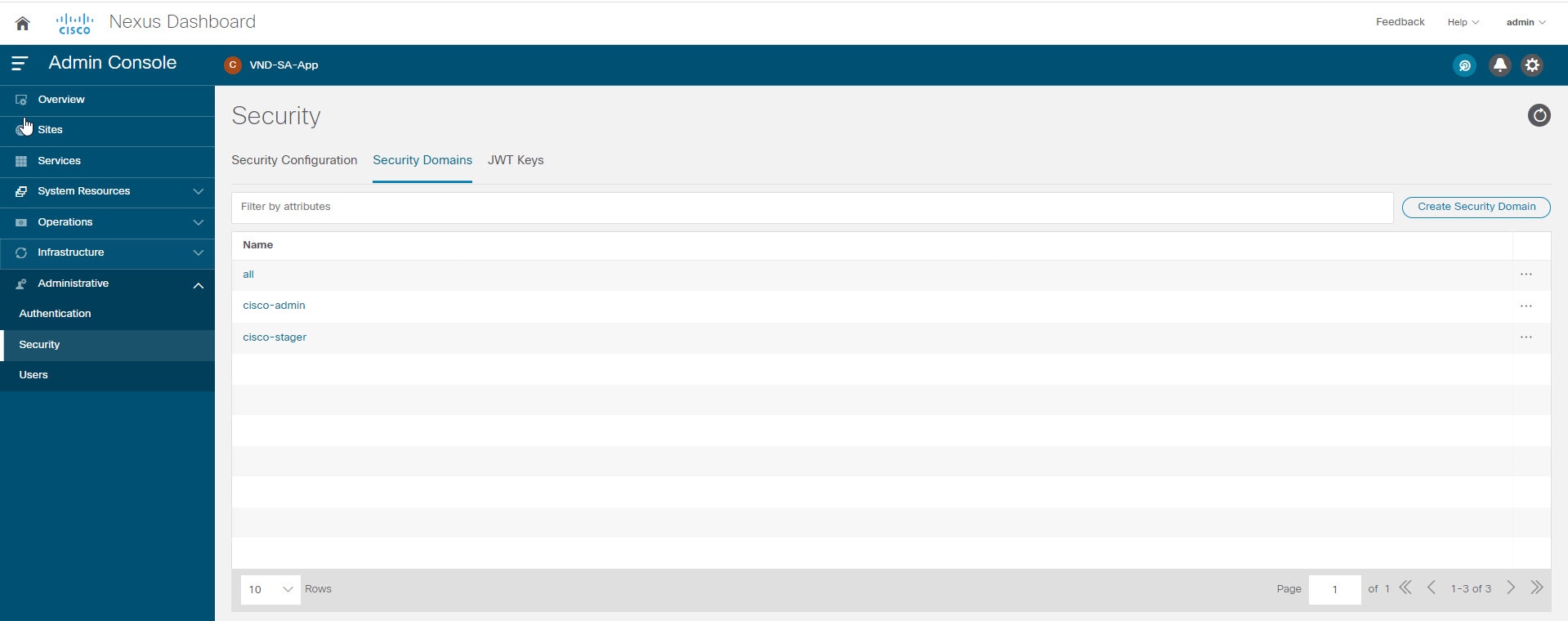

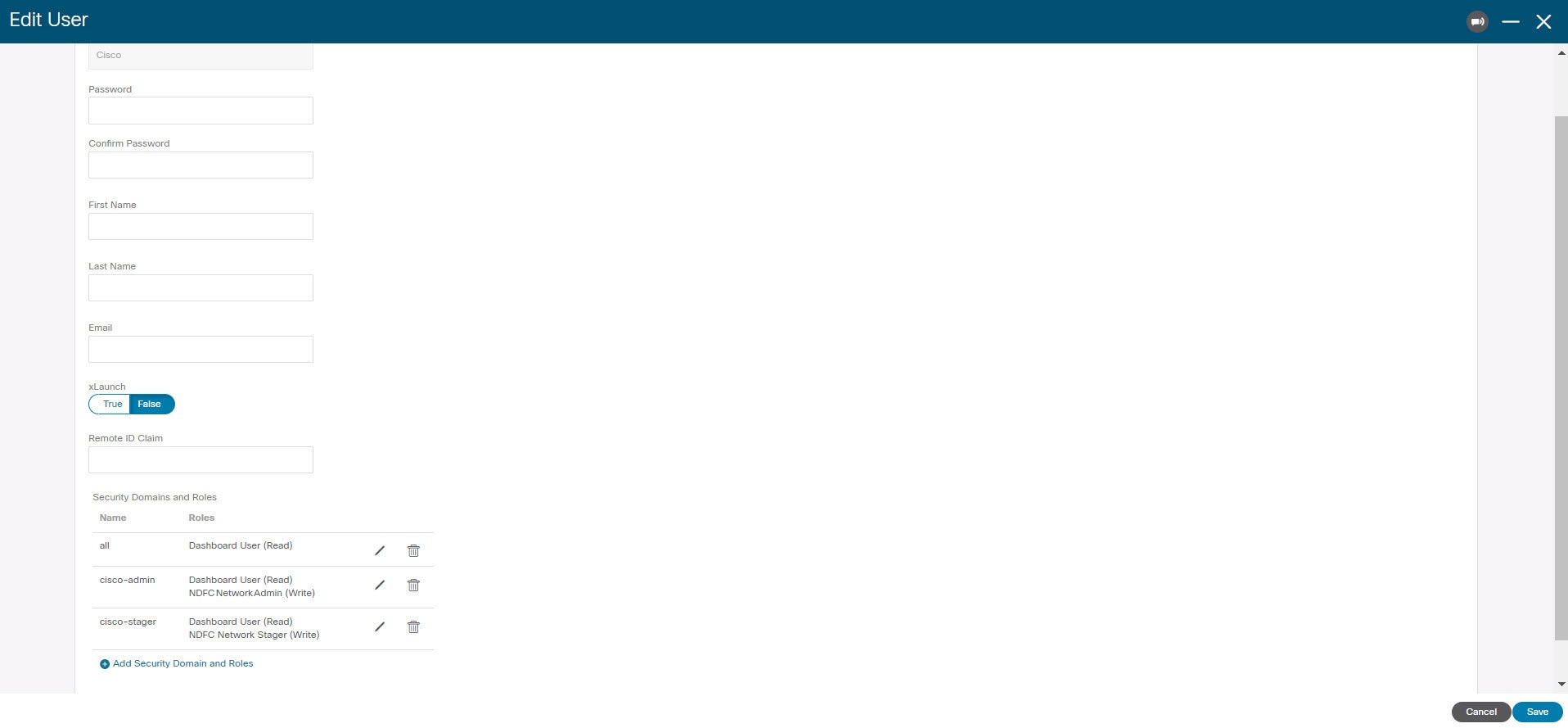

（注）	Nexusダッシュボード ファブリック コントローラのネットワーク オペレータ ロールを持つユーザは、インターフェイス設定を保存、展開、展開解除、または編集できません。

Nexusダッシュボード ファブリック コントローラリリース 12.0.1a 以降、IPFM ファブリックのインターフェイスはNexusダッシュボード ファブリック コントローラインターフェイス マネージャによって管理されます。

IPFM のデフォルトのインターフェイス ポリシーは int_ipfm_l3_port です。

IPFM ファブリックの非ファブリック イーサネット インターフェイス ポリシー テンプレートは、int_ipfm_l3_port、int_ipfm_access_host、および int_ipfm_trunk_host です。

IPFM ファブリックのポート チャネル インターフェイス ポリシー テンプレートは、int_ipfm_port_channel_access_host、int_ipfm_port_channel_trunk_host、int_ipfm_port_channel_access_member、および int_ipfm_port_channel_trunk_member です。

IPFM ファブリックのスイッチ仮想インターフェイス（SVI）テンプレートは int_ipfm_vlan です。
