「ワーストケース」は、選択したすべての障害セットおよびトラフィックレベルで特定のインターフェイスにおいて発生する使用率の最大値です。Cisco Crosswork Planning は、このワーストケースの使用率を引き起こす障害の組み合わせを決定します。

デフォルトの分析では、ネットワークに含まれる各インターフェイスでのワーストケースの使用率について、最大 10 個の障害が特定されます。または、ワーストケースの使用率の指定されたパーセンテージ以内の使用率を引き起こした障害を記録できます。障害シナリオを調査するときに Cisco Crosswork Planning が並行して処理するスレッドの数を制御するには、[スレッドの最大数（Maximum number ofthreads）] フィールドを設定します。シミュレーション分析の実行方法の詳細については、シミュレーション分析の実行を参照してください。

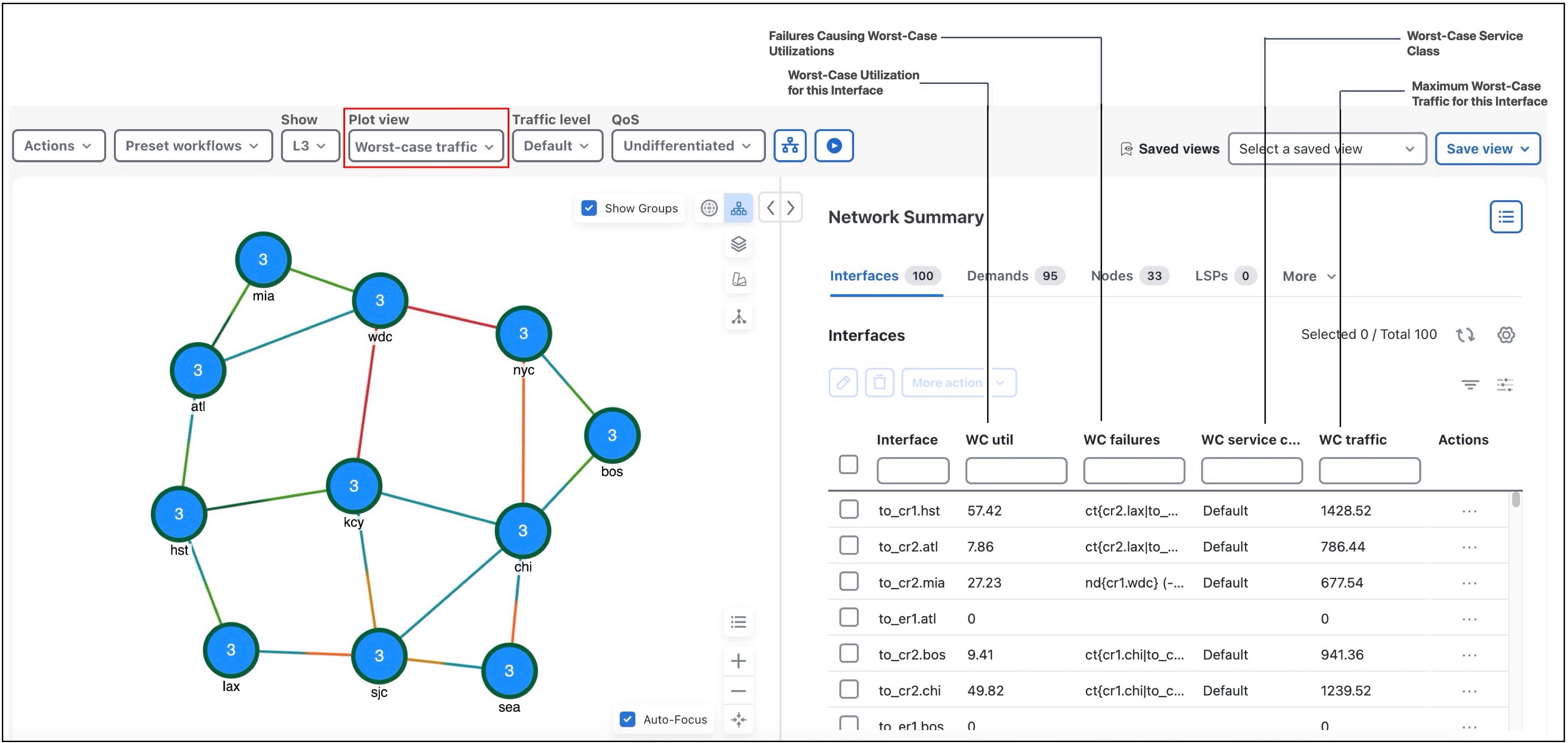

分析が完了すると、Cisco Crosswork Planning は、[ワーストケースのトラフィック（Worst-Case traffic）] ビューに切り替え、プロットを更新して、すべてのインターフェイスでのワーストケースの使用率を同時に表示します。

プロットビューの変更に加えて、シミュレーション分析の完了時には [インターフェイス（Interfaces）] テーブルと [回線（Circuits）] テーブルの次の列も更新されます。

• [ワーストケースの使用率（WC util）]：そのインターフェイスでのワーストケースの使用率。回線のワーストケースは、2 つの構成インターフェイスでのワーストケースのうち、使用率が大きくなる方として定義されます。そのため、回線の場合、この値は、回線に含まれる 2 つのインターフェイスに関する [ワーストケースの使用率（WC util）] の値の大きい方になります。

• [ワーストケースのトラフィック（WC traffic）]：ワーストケースのシナリオでインターフェイスを通過する実際のトラフィック（Mbps）。

• [ワーストケースのトラフィックレベル（WC traff level）]：このワーストケースのシナリオを引き起こすトラフィックレベル。

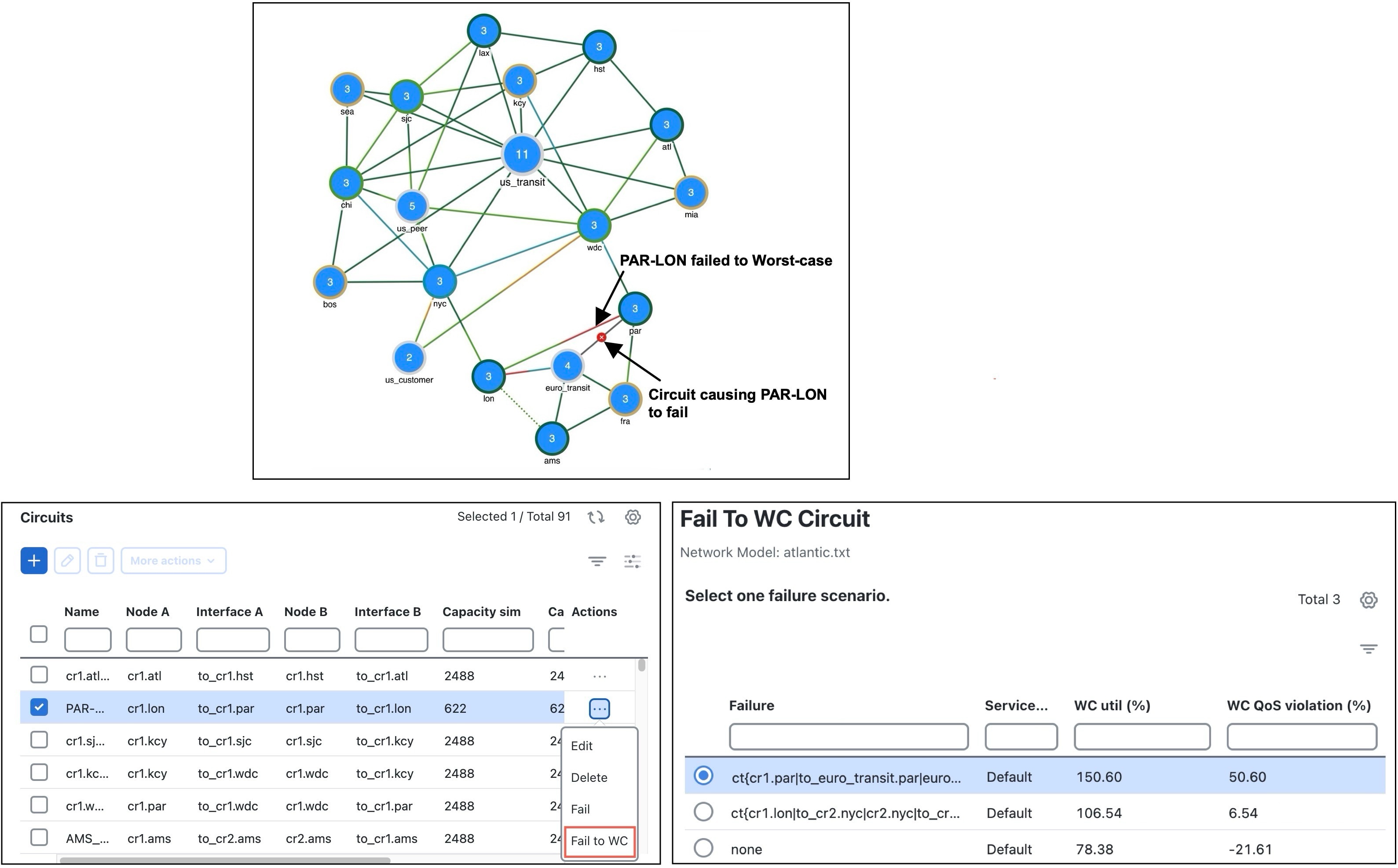

• [ワーストケースの障害（WC failure）]：回線のワーストケースの障害を引き起こす 1 つ以上の障害のリスト。このリストを簡単に確認するには、インターフェイスを選択し、 > [ワーストケースを引き起こす障害（Fail to WC）] を使用します。

  ワーストケースの特定パーセンテージ以内の使用率を引き起こした障害を記録する場合、この列には、QoS 違反がパーセンテージとして表示されます。（ワーストケース QoS 違反 を参照。）数値が正の場合、割り当てられたキャパシティを超えています。負の場合は、キャパシティを超えていません。たとえば、回線のキャパシティが 10,000 Mbps であり、3 つの異なる障害の結果として回線上のトラフィック量が 11,000 Mbps、8000 Mbps、および 4000 Mbps になる場合、使用率はそれぞれ 10%、-20%、および -60% になります（降順に表示）。



• [ワーストケースのサービスクラス（WC service class）]：このワーストケースのシナリオを引き起こすサービスクラス。

QoS を使用したシミュレーション分析の実行については、ワーストケース QoS 違反を参照してください。

VPN のワーストケースの計算については、VPN のシミュレーションを参照してください。

シミュレーション分析を実行する場合（シミュレーション分析の実行を参照）、プランの各デマンドについてワーストケースの遅延をシミュレートするオプションがあります。Cisco Crosswork Planning は、選択した障害シナリオでの各デマンドの最大遅延を計算します。デマンドルーティングはそれらのプランから独立しているため、結果は、サービスクラスまたはトラフィックレベルに依存しません。シミュレーションでは、この最大遅延を引き起こす障害も記録されます。

[デマンド（Demands）] テーブルの次の列は、シミュレーション分析ツールの実行中に、[デマンドのワーストケースの遅延を計算（Calculate demand worst-case latency）] チェックボックスをオンにすると更新されます。

• [ワーストケースの遅延（WC latency）]：分析対象のすべての障害シナリオにおける最大デマンド遅延。

• [ワーストケースの遅延の障害（WC latency failures）]：このワーストケースの遅延を引き起こした障害。最大 10 個の障害が特定されます。

Cisco Crosswork Planning は、次の 2 つのオプションを使用して、シミュレーション分析に含まれる各障害ケースのデマンドごとの遅延をキャプチャします。

• [ワーストケースの__ %以内のデマンド遅延を引き起こす障害を記録（Record failures causing demand latency within __ % of worst case）]：ワーストケース遅延の指定されたパーセンテージ範囲内のデマンド遅延を引き起こす障害を記録します。デフォルトは 0 です。0 を入力すると、ワーストケースの遅延障害のみが記録されます。

• [デマンド遅延における__件までの障害シナリオを記録（Record up to __ failure scenarios on demand latency）]：デマンドごとに記録される障害シナリオの最大数。デフォルトは 1 です。

ワーストケースの特定割合内のデマンド遅延を引き起こす障害を記録した場合、[ワーストケースの遅延の障害（WC latency failures）] 列には、障害シナリオとともにワーストケースの遅延が表示されます。

シミュレーション分析を実行するたびに、レポートが自動的に生成されます。この情報には、[アクション（Actions）] > [レポート（Reports）] > [生成されたレポート（Generated reports）] の順に選択し、右側のパネルで [シミュレーション分析（Simulation Analysis）] リンクをクリックすることで、いつでもアクセスできます。以前のレポートは新しいレポートに置き換わることに注意してください。

[オプション（Options）] タブには、シミュレーション分析に使用される入力パラメータが表示されます。

[サマリー（Summary）] タブには、分析で使用されるオプションの詳細情報が表示され、特定された最も重要な問題（QoS 違反や遅延境界違反など）が要約されます。

[最大使用率（Max Utilization）] タブには、最大使用率に対する障害の影響が円グラフの形式で表示されます。

[シミュレーション（Simulations）] テーブルには、シミュレーション分析で実行された各シミュレーションが一覧表示されます（Table 1）。

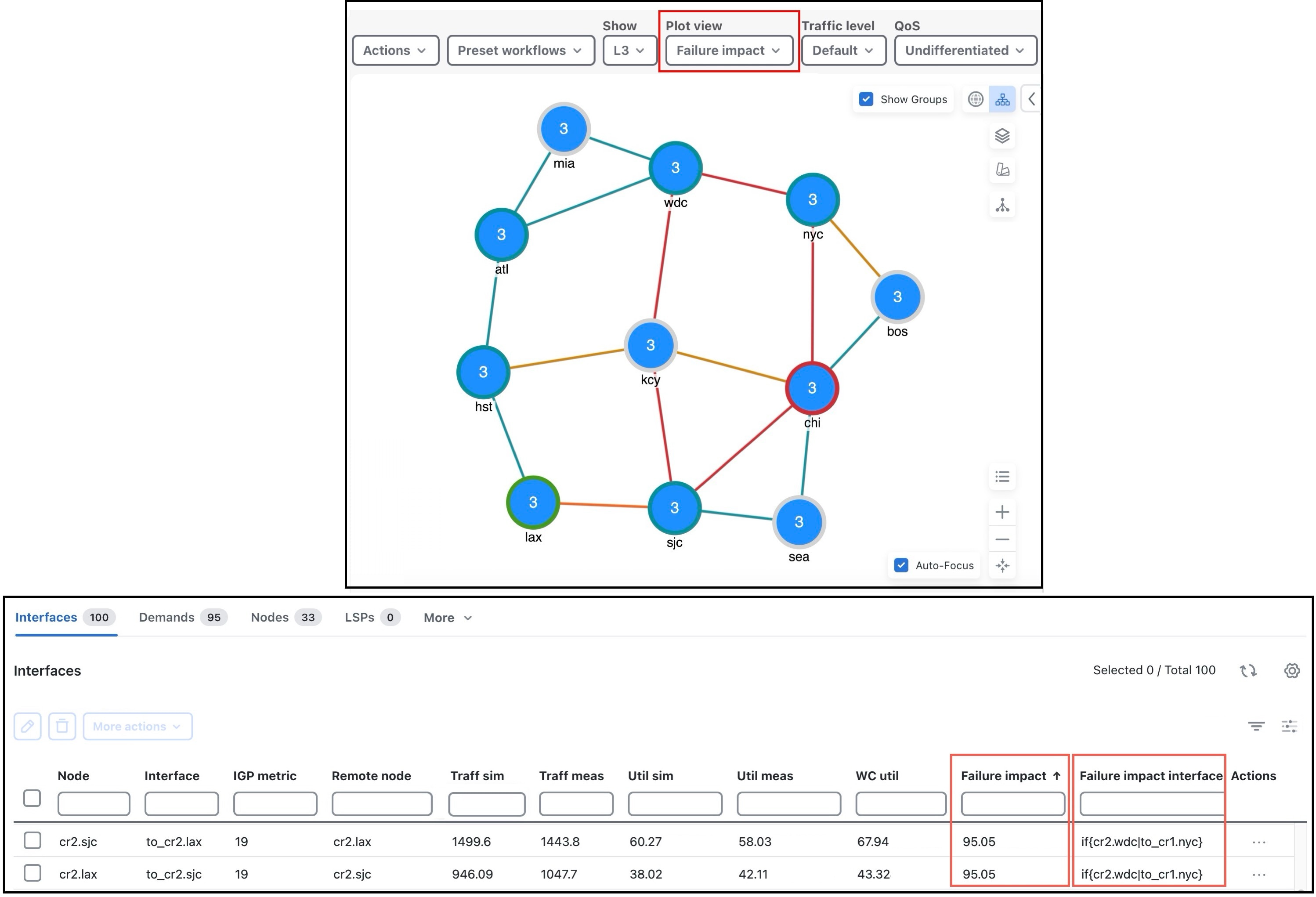

シミュレーション分析の実行時には、[障害影響（Failure impact）] ビューを使用できます（障害影響の例）。このビューのプロットにより、ノードまたは回線に障害が発生した場合にネットワーク内の他の場所で発生する最大使用率レベルに従って、ノードと回線が色分けされます。この色は、結果として生じる使用率と輻輳のシビラティ（重大度）を示します。

例：[障害影響（Failure impact）] ビューでは、sjc-lax 回線の使用率は 90 ～ 100% であり、赤に近いオレンジ色で表示されています。これは、sjc-lax に障害が発生した場合、1 つ以上のインターフェイスが 90% 使用率レベルを超える反応を示し、それに対応してプロットで赤に近いオレンジ色になることを意味します。

[ノード（Node）]、[インターフェイス（Interface）]、および [回線（Circuit）] テーブルには、 [障害影響（Failure impact）] 列と [障害影響インターフェイス（Failure impact interface）] 列が含まれています。[インターフェイス（Interfaces）] テーブルの情報は、インターフェイスを含む回線の障害の影響を示しています。

• [障害影響（Failure impact）]：各ノードまたは回線の障害の影響。たとえば、この値が 80% の場合は、このノードまたは回線に障害が発生したときに、1 つ以上のインターフェイスで結果として生じるトラフィック使用率が 80% を超えることを意味します。

• [障害影響インターフェイス（Failure impact interface）]：ノードまたは回線がダウンした結果として使用率が最も高くなるインターフェイス。

形式 = if{Node|Interface}

例：if{cr2.sjc|to_cr1.kcy} は、回線がダウンした場合、cr2.sjc から cr1.kcy へのインターフェイスに対するトラフィックの影響が最も大きいことを意味します。

ネットワークプロットでは、サイトの境界線は、その中のノードに障害が発生した場合またはその中のサイト内回線に障害が発生した場合に、ネットワーク内の他の場所で発生する最大使用率レベルを示します。

Note	[障害影響（Failure impact）] ビューには、回線およびノードの障害の影響のみが表示されます。他のオブジェクトの障害は表示されません。

シミュレーション分析ツールを使用すると、計算を並列化できるため、大規模なネットワークモデルでより迅速に結果を得られます。

たとえば、ネットワークモデルに 10000 の回線があり、10 の異なるエンジンが使用可能である場合、このツールを使用してネットワークモデルを 10 のパーティションに分割します。各パーティションでは 1000 の障害シナリオが処理されます。これにより、10 の異なる結果ファイルが作成されます。これらの独立した各実行の結果はマージされ、最終結果が得られます。

並列化の実行：

CLI ツールを使用して並列化を実行します。詳細については、CLI を使用したツールまたはイニシャライザの実行 を参照してください。

1. メインメニューから [Job Manager] を選択します。

2. > [CLIの使用（Using CLI）] の順にクリックします。

3. [シミュレーション分析（Simulation analysis）] を選択し、[次へ（Next）] をクリックします。

4. シミュレーション分析を実行するネットワークモデルを選択し、[次へ（Next）] をクリックします。

5. [シミュレーション分析の入力オプション（Simulation Analysis input options）] フィールドで、次のコマンド使用します。

   -failure-sets <failure-sets> -num-partitions <number-of-partitions> -num-threads <number-of-threads> -partition-index <partition-index> -result-file <result-filename>

   ここで

   • -num-partitions：障害シナリオのパーティションの数。各パーティションは、関連する一連の障害シナリオを持ち、0 から、パーティション数から 1 を引いた数までのインデックスによって識別されます。デフォルトは 1 です。

   • -partition-index：指定されたパーティションに属する一連の障害シナリオをシミュレートします。デフォルトは 0 です。

   • -result-file：指定した場合、シミュレーション分析レポートの結果がこのファイルに書き込まれます。*.txt ファイルまたは *.db ファイルを指定できます。

CLI を使用したツールとイニシャライザの実行の詳細については、CLI を使用したツールまたはイニシャライザの実行を参照してください。

import os
import sys

cmd = "merge_sim_analysis -plan-file {0} -partial-results {1} -out-file out-plan.txt ".format( sys.argv[1], sys.argv[2])
print(cmd)
os.system(cmd)

run_cli_merge.py input_planfile.pln res_0.txt,res_1.txt,res_2.txt
