Funzionalità di Network Assistant
Barra menu, Barra strumenti e Barra funzioni
Ricerca di aggiornamenti di Network Assistant
Funzionalità di Network Assistant
Network Assistant semplifica la gestione delle comunità di cluster mettendo a disposizione una GUI, metodi alternativi per le configurazione dei dispositivi di rete, due livelli di accesso, e un'esauriente guida in linea. La Figura 2-1 mostra le principali funzioni della GUI.

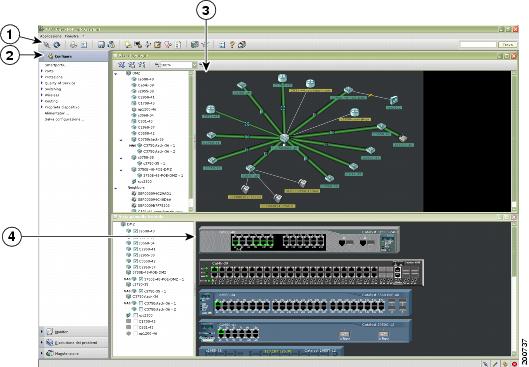

Figura 2-1 GUI di Network Assistant
Le sezioni seguenti descrivono le funzionalità di Network Assistant.
Vista Pannello frontale
Quando Network Assistant si collega ad una comunità con cluster è possibile visualizzare la vista Pannello frontale facendo clic sul pannello frontale nella barra strumenti o scegliendo Monitor > Vista > Pannello frontale sulla barra strumenti. Quella che si vede è l'immagine del pannello frontale del dispositivo. Se il dispositivo appartiene ad una comunità, si vedono tutti dispositivi che sono stati selezionati l'ultima volta che la vista pannello frontale è stata visualizzata per tale comunità. Se il dispositivo comanda un cluster, si vedono i membri del cluster che sono stati selezionati l'ultima volta che la vista è stata visualizzata.
Utilizzando la vista Pannello frontale si può:
•
Trascinare e riorganizzare i dispositivi visualizzati.
•
•
•
La Figura 2-2 mostra una comunità con gli switch Catalyst 3560, 2955, 2924, 3750 come dispositivi membri.

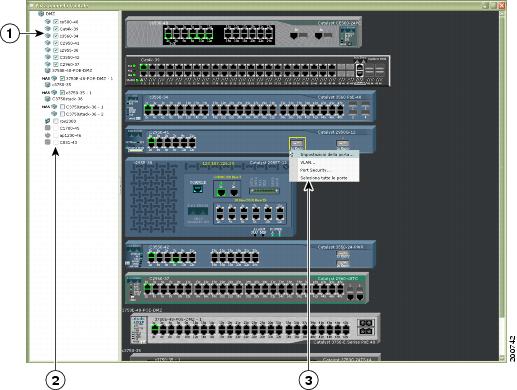

Figura 2-2 Vista Pannello frontale e finestra a comparsa Porta
Dispositivi membri
Finestra a comparsa Impostazioni
Selezionare le caselle per mostrare dispositivi
Vista topologia
Per impostazione predefinita, quando Network Assistant si connette con una comunità o un cluster, viene visualizzata la vista Topologia. E se si cambia tale impostazione predefinita, la vista Topologia può essere visualizzata facendo clic su vista Topologia nella barra strumenti o scegliendo Monitor > Viste > Topologia.
Nota
La vista Topologia mostra in che modo i dispositivi di una comunità o di un cluster sono connessi. Se si gestisce una comunità, è possibile visualizzare i collegamenti VLAN evidenziandoli. Si possono rendere membri della comunità o del cluster i dispositivi vicini, oppure si possono rimuovere membri.
La vista Topologia della Figura 2-3 mostra i membri di una comunità e dispositivi vicini scoperti da Network Assistant. Quando si fa clic che con il tasto destro su un dispositivo o sull'icona di un collegamento, viene visualizzata una finestra a comparsa.

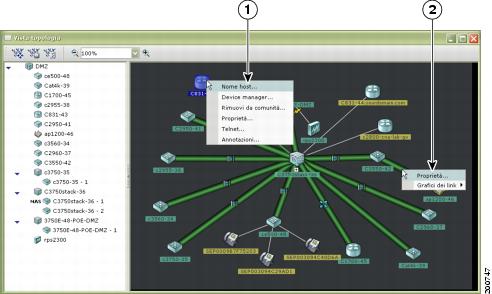

Figura 2-3 Vista Topologia e finestre a comparsa Dispositivo
Nota
Quando si gestisce un cluster, la vista Topologia visualizza soltanto il cluster e i dintorni di rete del dispositivo di comando o del membro specifico al quale si accede. Per visualizzare un cluster diverso, è necessario accedere al dispositivo di comando o a un dispositivo membro di tale cluster.
Barra menu, Barra strumenti e Barra funzioni
Sono disponibili opzioni di configurazione e monitoraggio sulla barra menu, sulla barra strumenti e sulla barra funzioni. La barra menu offre le opzioni per la configurazione delle comunità e dello stesso Network Assistant. Le opzioni della barra menu consentono di configurare dispositivi, porte e VLAN per il monitoraggio o per la preparazione di rapporti.
Barra dei menu
La barra menu offre le seguenti opzioni per la gestione di Network Assistant, per navigare tra le finestre, e accedere alla guida in linea:
•
•
•
Barra strumenti
La barra strumenti dispone di icone e pulsanti per le opzioni di configurazione più comunemente usate e per le finestre di consultazione come la legenda e la guida in linea. La Tabella 2-1 elenca le opzioni della barra strumenti nell'ordine in cui si presentano da sinistra a destra sulla barra strumenti.
Tabella 2-1 Icone e pulsanti barra strumenti
Connetti
Connette Network Assistant a una comunità, a un cluster, o a un dispositivo indipendente.
Aggiorna
Aggiorna le viste secondo lo stato più recente.
Stampa
Stampa una finestra di Network Assistant o un argomento della guida.
Preferenze
Imposta le proprietà di visualizzazione di Network Assistant, sceglie le viste da aprire quando Network Assistant si collega, e sceglie con che frequenza Network Assistant ricerca gli aggiornamenti.
Salva configurazione1
Salva la configurazione dei dispositivi nel PC.
Aggiornamento software1
Aggiorna il software su uno o più dispositivi.
Smartports1
Visualizza o configura l'impostazione di Smartports su un dispositivo.
Impostazione porte2
Visualizza o configura i parametri delle porte di un dispositivo.
VLAN1
Visualizza l'appartenenza alle VLAN, assegna le porte alle VLAN, e cambia la modalità di amministrazione.
Inventario
Visualizza il tipo di dispositivo, la versione del software, l'indirizzo IP, e altre informazioni sul dispositivo.
Stato di salute
Controlla le misure che indicano lo stato di salute dei dispositivi gestiti.
Notifica eventi
Visualizza messaggi sugli eventi della rete e del dispositivo.
Pannello frontale
Visualizza la vista Pannello frontale.
Topologia
Visualizza la vista Topologia.
Legenda
Visualizza la legenda che descrive le icone, le etichette e i collegamenti.
Aiuto per la finestra attiva
Visualizza l'argomento della guida relativo alla finestra attiva aperta. Si può anche fare clic su aiuto dalla finestra attiva oppure premere il tasto F1.
Rapporto
Apre una pagina web da cui è possibile inviare reazioni e informazioni sulla vostra esperienza con Network Assistant.
Trova
Immettere i termini nel campo sulla destra della barra strumenti e fare clic sul pulsante Trova per cercare all'interno della guida in linea.
1 Non disponibile in modalità sola lettura. Per ulteriori informazioni sulla modalità di accesso di sola lettura e di lettura-scrittura, vedere la sezione "Livelli di privilegio" section.
2 Alcune opzioni di questo menu non sono disponibili in modalità di sola lettura.
Barra funzioni
La barra funzioni mostra le funzioni di rete che sono disponibili per i dispositivi nella comunità o nel cluster. Per impostazione predefinita la barra funzioni si trova in modalità standard. In questa modalità essa è sempre visibile, ed è possibile ridurne o aumentarne la larghezza. In modalità Nascondi automatico, essa viene visualizzata solo quando si sposta il cursore sul bordo sinistro dell'area di lavoro di Network Assistant.
•
•
La Figura 2-4 mostra una barra funzioni.

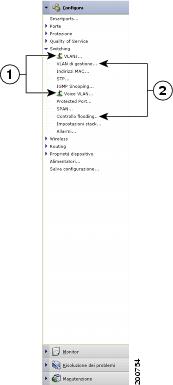

Figura 2-4 Barra funzioni
Le funzioni sono raggruppate sotto in menu. Quando si fa clic sulla voce di un menu viene visualizzata la finestra di configurazione della funzione.
Le modalità di accesso determinano la disponibilità delle funzioni: alcune di queste non sono disponibili in modalità di sola lettura. Per ulteriori informazioni sul modo in cui le modalità di accesso influenzano Network Assistant, vedere la sezione "Livelli di privilegio" section.
Modalità di interazione
Ci sono due modi di interazione con l'interfaccia grafica di Network Assistant: la modalità Guida e la modalità Expert. La modalità Guida presenta le opzioni delle funzioni passo per passo insieme alle relative informazioni di aiuto. La modalità Expert presenta tutte le opzioni per la configurazione di una funzione in una singola finestra. Per visualizzare la guida è necessario fare clic su Aiuto nella finestra.
Modalità Guida
Network Assistant si trova in modalità Expert per impostazione predefinita. Quando si sceglie una funzione nella barra funzioni con l'icona di un cartello indicatore (Figura 2-5) si vede una serie di passi di configurazione—modalità Guida. Se si sceglie una funzione prima di questa icona, si vede una finestra di configurazione—modalità Expert.
Figura 2-5 Cartelli indicatori della Modalità Guida
La modalità Guida non è disponibile se il livello di accesso del proprio switch è di sola lettura. Per ulteriori informazioni sulla modalità di accesso di sola lettura vedere la sezione "Livelli di privilegio" section.
Modalità Expert
Se si preferisce vedere una finestra di configurazione per ciascuna funzione, scegliere Expert nel menu Applicazione, o fare clic su Expert nella barra strumenti. Anche le funzioni che sono visualizzate con un cartello indicatore nella barra funzioni si apriranno in modalità Expert. Se si vuole nuovamente vedere la modalità Guida, scegliere Guida nel menu Applicazione, o fare clic su Guida nella barra strumenti.
Per avviare una funzione modalità guidata in modalità Expert, si deve scegliere Expert prima di selezionare la funzione.
Configurazioni guidate
Tutte le procedure di configurazione guidata contengono la dicitura Configurazione guidata nei loro nomi sulla barra funzioni. Così come la modalità Guida, anche le procedure guidate forniscono un approccio passo passo per l'effettuazione di operazioni di configurazione specifiche. A differenza della modalità Guida, le configurazioni guidate non richiedono l'immissione di informazioni per tutte le opzioni della funzione. Al contrario, esse richiedono l'immissione di una minima quantità di informazioni, e fanno uso di impostazioni predefinite per le opzioni rimanenti.
Le configurazioni guidate non sono disponibili per i livelli di accesso di sola lettura. Per ulteriori informazioni sulla modalità di accesso di sola lettura vedere la sezione "Livelli di privilegio".
Smartports
Network Assistant rileva dove non si è fatto uso di Smartports per configurare la connessione di un dispositivo e rende disponibile tale informazione nella finestra Notifica eventi. È possibile configurare la connessione manualmente o sulla base dei suggerimenti forniti da Network Assistant. Aprire la finestra Smartports per selezionare un nuovo ruolo da applicare o usare Smartports per suggerire il ruolo da applicare. Vedere la guida in linea per ulteriori informazioni su Smartports.
Livelli di privilegio
Network Assistant offre due tipi di accesso alle opzioni di configurazione: lettura scrittura e sola lettura. Il tipo di accesso dell'utente è determinato dal suo livello di privilegio, definito da un numero tra 1 e 15. I livelli di privilegio corrispondono ai seguenti tipi di accesso:
•
•
Per impostazione predefinita, Network Assistant prova a fornire l'accesso al livello di privilegio 15. Tuttavia ciò normalmente richiede che l'utente immetta la corretta coppia nome utente e password nella schermata di autenticazione. I livelli inferiori normalmente non richiedono tale immissione.
Nota
Ricerca di aggiornamenti di Network Assistant
Network Assistant può effettuare ricerche su Cisco.com per vedere se sono disponibili nuovi package. Per effettuare una ricerca procedere in uno dei seguenti modi:
•
•
Se viene rilevato un aggiornamento è possibile installarlo mediante Network Assistant.
Guida in linea
Network Assistant offre una completa guida in linea che spiega le operazioni di configurazione e di monitoraggio.
A volte le informazioni su un argomento della guida sono diverse per i vari dispositivi. In questi casi il pannello di destra della finestra Aiuto mostra tutte le versioni dell'argomento, ciascuna etichettata con i nomi degli host dei membri cui si applica.
La guida in linea comprende le seguenti funzioni:
•
•
•
•
•
