製品概要

Cisco Catalyst IR8340 高耐久性シリーズ ルータは、ポート密度とスループットが高く、ネイティブなフォグコンピューティングとコンピューティング機能を備え、セキュリティ機能を強化した産業グレードのルーティング プラットフォームです。

次の内容について説明します。

シャーシの外観

IR8340 ルータのシャーシは、Pluggable Interface Module(PIM)、Industrial Router Network Interface Module(IRM-NIM)、mSATA モジュール、およびタイミングモジュールに対応するように設計されています。

このセクションでは、IR8340 ルータの図により、インターフェイス、モジュールスロット、ステータスインジケータ、およびシャーシ識別ラベルの場所を示します。次の図は、Cisco IR8340 ルータのシャーシを示しています。

図 1. IR8340 ルータのシャーシ

ハードウェアの機能

このセクションでは、IR8340 ルータのハードウェア機能について説明します。

図 2. IR8340 ルータの前面パネル

1

4 つの 10/100/1000Base-T PoE/PoE+/UPoE LAN ポート

9

接地ポイント

2

4 つの 100/1000 SFP LAN ポート(上)

4 つの 10/100/1000 Base-T LAN ポート(下)

10

電源入力端子

3

4 つの 100/1000 SFP LAN ポート

11

USB ポート

4

2 つの 100/1000 SFP WAN ポート(上)

2 つの 10/100/1000 Base-T WAN ポート(下)

12

コンソール ポート

5

mSATA モジュールスロット

13

アラーム ポート

6

タイミング モジュール スロット

14

2 つの PIM スロット

7

SD フラッシュカードスロット

15

2 つの IRM-NIM スロット

8

システムおよびポートの LED

アラーム ポート

ルータには 2 つのアラーム入力と 1 つのアラーム出力があります。

アラーム入力

アラーム入力はドライ接点アラーム ポートです。ドア、温度計、火災警報などのデバイスからの最大 2 つのアラーム入力をアラームポートに接続できます。CLI を使用して、アラーム重大度をマイナーまたはメジャーに設定することができます。アラームによって、システム メッセージが発行され、LED が点灯します。LED については、ケーブル側表示 LED を参照してください。

アラーム出力

アラーム出力は、メジャー アラームに設定することができます。出力アラームの多くは、ベルや警告灯などの外部アラームを制御します。外部アラーム装置をリレーに接続するには、2 つのリレー接点を線でつないで電気回路を構成します。アラームのピン割り当ての詳細については、アラーム ポートを参照してください。

コンソール ポート

ルータは、RJ-45 コンソールポートを介して、Microsoft Windows を実行している PC またはターミナルサーバーに接続できます。RJ-45 接続では、RJ-45/DB-9 メス ケーブルを使用します。

電源入力端子

電源入力端子には、AC/DC 電源接続用のネジ端子が付いています。ルータは、1 台または 2 台の電源で動作します。電源のどちらかが故障した場合は、もう 1 つの電源がルータに電力を供給し続けます。詳細については、「電源の取り付け」を参照してください。

100/1000 SFP ポート(アップリンク)

アップリンクポートでは、100M オプティクスと 1G オプティクスをサポートします。1000BaseT SFP を使用している場合、ポートは 1000 Mbps でのみ動作します。

100/1000 SFP ポート(ダウンリンク)

ルータのイーサネット SFP モジュールにより、他の装置との接続が可能になります。これらの現場交換可能なトランシーバ モジュールは、ダウンリンク インターフェイスを提供します。IR8340 ルータはダウンリンクで、FE と GE の両方のオプティクスをサポートします。SFP モジュールは光ファイバ接続用のローカルコネクタ(LC)を備えています。

SFP モジュールについては、SFP モジュールのマニュアルを参照してください。SFP モジュールおよびケーブルの詳細については、トランシーバモジュールを参照してください。

Cisco IR8340 ルータの Small Form-factor Pluggable(SFP)ポートは、次の SFP モジュールをサポートしています。

表 1. サポートされる SFP モジュール

部品番号

SFP モジュールのタイプ

GLC-SX-MM-RGD

GLC-LX-SM-RGD

GLC-ZX-SM-RGD

GLC-FE-100LX-RGD

GLC-FE-100FX-RGD

GLC-T-RGD

産業用温度範囲(IND):-40 ~ 85 °C(-40 ~ 185 °F)

GLC-BX-U

GLC-BX-D

GLC-FE-100BX-D

GLC-FE-100BX-U

GLC-FE-100FX

GLC-FE-100LX

GLC-FE-100EX

GLC-FE-100ZX

CWDM-SFP-xxxx

DWDM-SFP-xxxx

商用 SFP

商用温度範囲(COM):0 ~ 70 °C(32 ~ 158 °F)

GLC-SX-MMD

GLC-LH-SMD

GLC-EX-SMD

GLC-ZX-SMD

GLC-TE

拡張温度範囲(EXT):-5 ~ 85 °C(23 ~ 185 °F)

10/100/1000 PoE/PoE+/UPoE ポート(ダウンリンク)

ルータ上の 10/100/1000 ポートは、半二重、全二重、または 10/100/1000 Mb/s の任意の組み合わせで動作するように設定できます。ポートの速度とデュプレックスを自動ネゴシエーションに設定することができます。デフォルト設定は自動ネゴシエーションです。

自動ネゴシエーションに設定した場合は、ルータで接続先のデバイスの速度とデュプレックス設定が検出され、自身の機能がアドバタイズされます。接続先のデバイスでも自動ネゴシエーションがサポートされている場合は、ルータで最適な接続(両方のデバイスがサポートする最大回線速度と接続先のデバイスがサポートしている場合は全二重伝送)がネゴシエートされ、それに応じた設定が行われます。いずれの場合も、接続先装置との距離が 328 フィート(100 m)以内でなければなりません。

ルータ上の 10/100/1000 PoE ポートは、IEEE 802.3af/802.3at に準拠したデバイスに対して PoE サポートを提供します。また、Cisco IP Phone および Cisco Aironet アクセスポイントのシスコ先行標準 PoE もサポートします。ルータ上の PoE ポートは、最大 30 W の PoE+ 電力を供給します。4 個のポートはすべて PoE ポートで、それぞれに優先順位を割り当てることができます。

IR8340 では、GigabitEthernet 0/1/0 および GigabitEthernet 0/1/1 は POE/POE+/UPOE をサポートし、GigabitEthernet 0/1/2 および GigabitEthernet 0/1/3 は POE/POE+ のみをサポートします。

IP フォンまたはアクセス ポイントを接続するときに、自動的に電力を供給するかどうかをポート単位で制御することができます。

10/100/1000 PoE ポートは、RJ-45 コネクタとイーサネット ピン割り当てを使用します。最大ケーブル長は 328 フィート(100 m)です。100BASE-TX と 1000BASE-T のトラフィックでは CAT5、CAT5e、CAT6 のシールド付きツイストペア(STP)ケーブルが必要です。10BASE-T トラフィックには CAT3 または CAT4 のシールド付きツイストペア(STP)ケーブルを使用できます。

PoE ポートの設定とモニタリングについては、Cisco.com でルータのソフトウェア コンフィギュレーション ガイドを参照してください。


(注)


PoE 回路の出力は、IEC 60950-1 の有限電源(LPS)として評価されています。

mSATA モジュール

Mini-SATA または mSATA は、ソリッドステートドライブ(SSD)など、名刺に近いサイズの小型フォームファクタドライブでのより効果的なシリアル ATA(SATA)統合を可能にするロープロファイル インターフェイス コネクタです。Cisco IR8340 ルータは、mSATA モジュール(PID:IRM-SSD-100G)に対応する拡張スロットを提供します。次の図は、mSATA プラガブルモジュールを示しています。

図 3. mSATA モジュール

mSATA プラガブルモジュールの主な特長は次のとおりです。

  • フラッシュメモリストレージを 100 GB 増強します。

  • 現場交換可能なユニットですが、ホットスワップはできません。

タイミングモジュール

IR8340 ルータは、次のタイミングポートを備えたプラガブル タイミング モジュール(Cisco PID:IRM-TIMING-MOD)をサポートしています。

  • ToD + 1 PPS 出力 - 時刻(ToD)メッセージまたは 1 秒あたり 1 パルス(1 PPS)メッセージを提供します。

  • IRIG-B(アナログおよびデジタル入出力)インターフェイス

  • GNSS 受信機

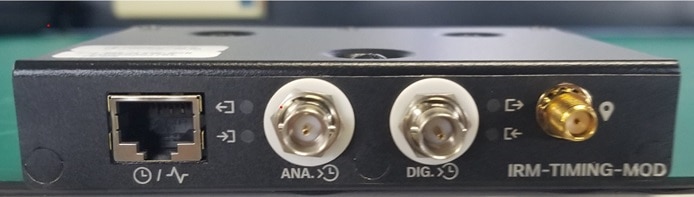

図 4. IRM-TIMING-MOD タイミングモジュール

タイミングカードはプラガブルですが、OIR 操作はサポートしていません。IR8340 を完全にシャットダウンした状態で、モジュールを差し込む必要があります。

SD フラッシュ メモリ カード

Cisco IR8340 ルータは、フラッシュメモリカードをサポートしています。フラッシュメモリカードを使用すれば、再設定を行わずに障害が発生したルータを新しいルータと交換できます。フラッシュメモリカード用スロットは、ルータの前面にあります。フラッシュ カードはホットスワップ可能で、安全な場所で前面パネルからアクセスできます。フラッシュ カードはカバーによって保護および保持されます。カバーはヒンジ付きで、非脱落型ネジによって固定されます。これにより、カードの脱落を防止し、衝撃や振動から保護します。

フラッシュ メモリ カードの取り付けおよび取り外しの方法の詳細については、SD フラッシュ メモリ カードの交換を参照してください。

ネットワーク インターフェイス モジュール

Cisco IR8340 ルータのネットワーク インターフェイス モジュール(NIM)では、データアプリケーションがサポートされます。

次の NIM がサポートされています。

  • IRM-NIM-2T1E1(2 ポート T1/E1 モジュール)は、ルータへの T1/E1 接続を提供します。

  • IRM-NIM-RS232(8 ポート非同期/同期 RS232 シリアルモジュール)は、ルータへのシリアル接続を提供します。

Cisco プラガブルモジュール

プラガブルモジュールにより、IR8340 ルータに異なるインターフェイス(セルラーモジュールなど)を追加する柔軟な対応が可能になります。

IR8340 ルータは、次のプラガブルモジュールをサポートしています。

  • P-LTE-MNA

  • P-LTEA-EA

  • P-LTEA-LA

  • P-LTEAP18-GL

  • P-5GS6-GL

  • P-LTEA7-NA

  • P-LTEA7-EAL

  • P-LTEA7-JP

  • P-5GS6-R16SA

表 2. P-LTEA7-XX モジュールの熱軽減策テーブル:IR8340
最大周囲温度(C/F) 通気(LFM)

スループットパフォーマンス

IR8340

シングル P-LTEA7-XX

55℃/131℉

0

標準

60℃/140℉

0

スロットル

70℃/158℉

40

スロットル

75℃/167℉

200

スロットル

プラガブル LTE モジュール

LTE プラガブルモジュールの特長は次のとおりです。

  • すべてのセルラーインターフェイスは、プラガブルモジュールを使用してサポートされます。

  • マイクロ SIM、3FF サイズ。シスコでは、-40 ~ +105 °C で評価された産業用温度マイクロ SIM を推奨しています。

次の 2 つの図は、プラガブルモジュールの例を示しています。ここでは LTE プラガブルモジュールです。

図 5. PIM モジュール

1

セルラー Main SMA

5

SIM 0 LED

2

GPS SMA

6

SIM 1 LED

3

セルラー Div SMA

7

GPS LED

4

有効 LED

8

RSSI LED

図 6. LTE プラガブルモジュール(アンテナ)

LTE カテゴリ 18 プラガブルモジュール

このモジュールには、使いやすさのための新しい小型フォームファクタ SMA ダイバーシティアンテナとマイクロ USB ポートが搭載されています。

図 7. LTE プラガブル P-LTEAP18-GL

1

メイン 0 アンテナ

5

有効 LED

2

ダイバーシティ 1 アンテナ

6

SIM 0 LED

3

ダイバーシティ 0 アンテナ

7

SIM 1 LED

4

メイン 1 アンテナ

8

RSSI LED

P-LTEAP18-GL 周波数帯

次の表に、使用可能なグローバル周波数帯を示します。


(注)


適切な帯域サービスを提供するために、次に示すようにアンテナを RF コネクタに取り付ける必要があります。

アイテム

説明

MAIN 0 および DIV 0

B1, B2(B25), B3, B4(B66), B5(B26,B18,B19), B8, B12(B17), B13, B14, B20, B28, B29, B39, B71, B41

MAIN 1 および DIV 1

B7, B30, B32, B38, B40, B41, B42, B46, B48, B2(B25)

5G プラガブル インターフェイス モジュール

5G Sub-6 GHz プラガブル インターフェイス モジュールは、IoT 産業用ルータファミリに 5G 機能を提供します。プラガブルモジュールの製品 ID は P-5GS6-GL です。P-5GS6-GL は FN980 Telit モデムを使用します。


(注)


IOS XE リリース 17.8.1 は、IR8340 ルータで P-5GS6-GL をサポートする最初のソフトウェアリリースです。


特に明記されていない限り、次の機能と制限はすべての IoT ルーティング プラットフォームに適用されます。

  • IoT ルーティング プラットフォームは、5G と 4G PIM の組み合わせで、最大 2 つのプラガブルモジュールをサポートします。

  • プラガブルモジュールは、CLI を使用して exec モードで開始または停止できます。また、必要に応じてモジュールの電源をオフにして消費電力を削減するように構成することもできます。

  • 車両アプリケーション用に FDD Band 30 を無効にする機能が利用可能です。

次の図は、P-5GS6-GL、P-5GS6-R16SA プラガブルモジュールを示しています。

図 8. 5G プラガブル インターフェイス モジュール - P-5GS6-GL
1 印刷済み PID ラベル 7 有効 LED
2 アンテナ 1(SMA) 8 SIM 0 LED
3 GPS(SMA) 9 SIM 1 LED
4 アンテナ 3(SMA) 10 GPS LED
5 アンテナ 0(SMA) 11 M3.5 取り付けネジ
6 アンテナ 2(SMA) 12 サービス LED

P-5GS6-GL モジュールの詳細については、 Cisco Catalyst IR1800 高耐久性シリーズ ルータハードウェア設置ガイド [英語] の「5G Sub-6 GHz Pluggable Interface Module」の章を参照してください。

サポートされているシスコ製アンテナとアンテナ用アクセサリ

アンテナを接続するには、アンテナポートが取り付けられたプラガブルモジュールが IR8340 に搭載されている必要があります。ベースユニットは、ワイヤレス機能を本体に備えていません。

「アンテナの選択と取り付け」の章には、ワイヤレス プラガブル モジュールを搭載した Cisco IR8340 ルータ用のサポート対象アンテナとアクセサリが記載されています。シスコの産業用ルータ向けアンテナの詳細については、『Cisco Industrial Routers and Industrial Wireless Access Points Antenna Guide』を参照してください。

LED

システムとポートの LED を使用して、ルータの動作やパフォーマンスをモニターできます。

ケーブル側表示 LED

図 9. LED

次の表で IR8340 ルータの LED インジケータについて説明します。

表 3. Cisco IR8340 ルータの LED インジケータ

LED

ポート LED の色

説明

SYS

消灯

電源がオフ

緑色の点灯

通常動作中です。

緑色の点滅

POST が進行中。

赤色の点灯

電源はオンになっていますが、故障しています。

ACT

緑色の点灯または点滅

点灯または点滅は、エンジンおよび任意の I/O ポートの転送およびルーティングの間のパケット アクティビティを示します。

消灯

アクティビティなし。

IRM-NIM 0

IRM-NIM 1

緑色

装着済みで動作中です。

赤色

モジュールのいずれかのポートで障害が発生しています。

消灯

装着されていないか、電源が入っていません。

PIM 0

PIM 1

緑色

装着済みで動作中です。

橙色

モジュールのいずれかのポートで障害が発生しています。

消灯

装着されていないか、電源が入っていません。

ポートリンク

消灯

リンクが確立されていません。

緑色

リンクはオンです。アクティビティなし。

緑色の点滅

リンクはオンで、トラフィックが有効です。

緑色と橙色の交互の点滅

SFP がサポートされていないか、リンク障害があります。

橙色

ポートが無効です。

PSU 1

PSU 2

緑色

有効な入力が供給されており、出力は動作範囲内です。

赤色

有効な入力が供給されており、出力は動作範囲外か、提供されていません。

赤色の点滅

電源モジュール(1、または 2)は取り付けられていますが、有効な入力がありません。

消灯

電源モジュール(1 または 2)が取り付けられていません。

SD

橙色のすばやい点滅

未サポートの SD フラッシュ メモリ カードが検出されました。

橙色のゆっくりした点滅

SD フラッシュ メモリ カードがありません。

緑色の点灯

SD フラッシュ メモリ カードが機能しています。

橙色の点灯

SD フラッシュカードへのアクセスでエラーが発生しました。IOS ブートイメージが見つかりません。

緑色の点滅

SD フラッシュ メモリ カードが動作中に遷移します。

GPS

緑色の点灯

衛星 FIX がアクティブです。

緑色の点滅

衛星 FIX を取得しようとしています。

橙色の点滅

アンテナ障害があります。

消灯

GPS は設定されていません。

ALARMS IN 1-2

緑色

アラームはありません。

赤色の点灯

メジャーアラームが発生しました。

赤色の点滅

クリティカルアラームが発生しました。

ALARMS OUT

緑色の点灯

アラームはありません。

赤色の点灯

リレーが閉じています。アラームが発生しました。

mSATA

消灯

mSATA モジュールが検出されません。

緑色

mSATA モジュールが装着され、有効になっています。

橙色

初期化済みですがエラーが発生しました。

T-code(タイムコード)

消灯

タイミングカードが検出されません。

緑色の点灯

タイムコード信号が入力されています。

緑色と橙色の交互の点滅

信号にエラーがあります。

橙色の点滅

タイムコード入力が設定されていますが、信号がありません。

REDUN(冗長性ステータス)

緑色の点灯

冗長性プロトコルが設定されており、アクティブです。

橙色の点灯

冗長性の障害が検出されました。

SYNC(SyncE ステータス)

消灯

フリーランです。

緑色の点灯

システムは外部ソースと同期しています。

橙色の点灯

1 つまたは複数の設定済みタイミングソースに障害があるか、存在しません。

PoE ポート LED(ポート PoE/PoE+/UPOE)

消灯

PoE/PoE+/UPoE が無効になっています。

緑色

ポートは電力を供給しています。

橙色

PoE はエラーありの状態で有効になっています。

電源の側面図

電源側には、取り外し可能な電源用の LED パネルと 2 つの電源スロットがあります。

図 10. IR8340 ルータ(両方の電源モジュールを装着)

1

電源モジュール

2

電源スロット

3

LED パネル

4

非脱落型ネジ

5

ガイドつまみ

電源装置に関する情報

ルータには電源モジュール用のスロットが 2 つあり、次の電源をサポートしています。

  • PWR-RGD-DC-LOW-H:低電圧 DC、24 ~ 60VDC 入力、150 ワット出力

  • PWR-RGD-AC-DC-H:高電圧 AC または DC、100 ~ 240VAC/100 ~ 250VDC 入力、150 ワット出力

  • PWR-RGD-AC-DC-250:高電圧 AC または DC、100 ~ 240VAC/100 ~ 250VDC 入力、250 ワット出力


(注)


新規の設置の場合は、記載されている電源を使用することを推奨します。古い PWR-RGD-LOW-DC および PWR-RGD-AC-DC の電源装置(-H サフィックスなし)は、すでに電源装置を所有しているユーザー向けにサポートされています。

(注)


詳細な仕様については、IR8340 データシートを参照してください。

ルータでは、次の電源モジュールの組み合わせがサポートされます。

  • 1 台の低電圧 DC

  • 1 台の高電圧 DC または AC

  • 2 台の高電圧 AC または DC

  • 2 台の低電圧 DC

  • 1 台の高電圧 DC または AC と 1 台の低電圧 DC
