Cisco 屋内用関節付きダイポールアンテナ(ANT-4G-DP-IN-TNC)

この章の内容は、次のとおりです。

概要

このセクションでは、Cisco 屋内用関節付きダイポール 3G/4G アンテナのアンテナ仕様と取り付け手順について説明します。このアンテナは Connected Grid ルータ 1120 でサポートされ、セルラー/PCS/AWS/MDS、WiMAX 2100/2300/2500/2600、およびグローバル GSM900/GSM1800/UMTS/LTE2600 帯域をサポートするように設計されています。


注意


アンテナを設置または交換する前に、安全に関する警告を確認してください。

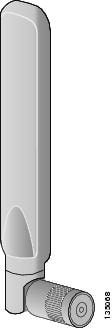

図 1. 関節付き屋内用ダイポールアンテナ

技術仕様

  • 薄型翼状シース

  • 3G と 4G の両ソリューションに適用可能

  • 国内 LTE 700 および国際 LTE 2600 バンド

  • 国内セルラーおよびグローバル GSM

  • RoHS に準拠

  • シングルアンテナによる完全なセルラーおよび 3G/4G データ通信

  • 最大のカバレッジを実現するようにアンテナを配置できる関節付きアーム

RF 仕様

仕様

説明

周波数範囲

698 ~ 806 MHz

824 ~ 894 MHz

880 ~ 960 MHz

1710 ~ 1880 Mhz

1850 ~ 1990 MHz

1920 ~ 2170 MHz

2100 ~ 2500 MHz

2500 ~ 2690 MHz

最大利得(dBi)

0.5 dBi(698 ~ 960 MHz)

2.2 dBi(1710 ~ 2700 MHz)

効率

アンテナは、サポートされているすべてのセルラーバンドで高い RF 効率を実現するように設計およびテストされています。詳細な技術仕様については、シスコ認定パートナーまたはシスコアカウント担当者にご依頼ください。

VSWR

< 2.5:1

公称インピーダンス

50 オーム

偏波

直線

機械仕様

仕様

説明

種別

ダイポール

サイズ(L X W X D)

229 mm X 30.5 mm X 15 mm

取り付け形式

直付け

環境

屋内

RF コネクタ

TNC(m)

アンテナ重量

49 g

動作時の温度

–35 ~ 70 °C(–31 ~ 158 °F)

最大入力電力

3 ワット

材質物質規格への適合

RoHS 準拠

放射パターン

図 2. 関節付きダイポールアンテナの放射パターン

一般的な安全上の注意事項


警告


この警告マークは「危険」の意味です。人身事故を予防するための注意事項が記述されています。機器の取り扱い作業を行うときは、電気回路の危険性に注意し、一般的な事故防止対策に留意してください。各警告の最後に記載されているステートメント番号を基に、装置に付属の安全についての警告を参照してください。 Statement 1071

警告


雷が発生しているときには、システムに手を加えたり、ケーブルの接続や取り外しを行ったりしないでください。 Statement 1001

警告


送電線またはその他の電灯/電力線に近い場所や、これらの回線に接触する可能性のある場所に、屋外用アンテナを設置しないでください。アンテナを設置するときには、死傷事故のおそれがあるので、これらの回線に絶対に接触しないよう十分に注意する必要があります。アンテナの適切な設置およびアース接続の手順については、国および地域の規定を参照してください(たとえば、NFPA 70、National Electrical Code, Article 810(米国)。Canadian Electrical Code, Section 54(カナダ)。 Statement 1052

警告


FCC の Radio Frequency(RF; 無線周波数)被曝制限値に準拠するため、アンテナは身体から 20 cm(7.9 インチ)以上離れた場所に設置してください。 Statement 332

(注)


安全を確保し、適切に設置するために、次の安全に関する注意事項を読み、その指示に従ってください。

マストマウントまたは建物マウントの設置

次の手順は、大部分のマストマウントまたは建物マウントの設置に共通しています。各アンテナの具体的な取り付け手順については、アンテナのデータシートおよびルータのハードウェア設置ガイドを参照してください。

  • 手伝ってくれる人を見つけます。アンテナの設置は、2 人で行う作業になる場合がよくあります。

  • 安全性と性能を念頭に置いて、取り付け場所を決定します。電力線と電話回線は類似していることに注意してください。どのような架空線であっても、感電事故の危険性があると見なすようにします。

  • 電力会社にお問い合わせください。計画の内容を伝え、提案する設置方法の概要を見てもらうように依頼します。

  • 金属製のはしごを使用しない。

  • 雨の日や風の強い日には作業しない。

  • 適切な衣服を着用する。靴底とかかと部分がゴム製の靴、ゴム製の手袋、および長袖のシャツまたはジャケットを着用する。

  • 組み立て部品が落下しかけた場合は、その場所から離れ、部品をそのまま落としてください。アンテナ、マスト、ケーブル、金属製の支線は、すべてが電流を非常によく通すため、これらの部品のいずれかが電力線にわずかに触れただけでも、アンテナと設置者を経由する電気回路が形成されます。

  • アンテナ システムの一部が電力線に接触した場合は、その部分に触ったり自分で取り除こうとしたりしないでください。地域の電力会社に問い合わせて、安全に取り除いてもらいます。

  • 電力線で事故が発生した場合は、すぐに有資格の緊急救助組織に連絡してください。

  • 設置場所で、新しいアンテナを地面または水平な場所で組み立てます。

  • 地上でアンテナの同軸ケーブルを接続し、アンテナをマストに取り付けます。

  • マストを上げたり外したりするときに、マストが落ちないようにしてください。マストを持ち上げるときには、耐久性のある非導電ロープを 2 つの各フット レベルにしっかりと固定して行ってください。万一マストが落下しそうになった場合に備え、補助者にロープを持ってもらい、あらゆる危険物(電力線など)を避けるようにマストを引っ張る準備をしておきます。

  • アンテナに付属の取り付けブラケットを使用します。

  • 設置に支線を使用する場合は、次のようにします。

    • 支線のアンカーボルトを設置します。

    • マストを上げる前に、支線の長さを見積もって、切り取っておきます。

    • 支線止め金具を使用して、マストに支線を取り付けます。

    • 支線塔(背の高い細いマスト)に設置する場合、支線をアンカーボルトに取り付けて締め付ける間、少なくとも 1 人の補助者にマストをまっすぐに立てておいてもらう必要があります。

  • マストの目の高さに「DANGER」ラベルを貼ります。

  • アース棒を取り付け、発生しているすべての静電気を除去し、アース線をマストとアース棒に接続します。予備のパイプ断片ではなく、専用に設計されたアース棒を使用してください。

未使用のアンテナポート

未使用のアンテナポートにはポートプラグを取り付ける必要があります。

コネクタの耐候性キャップは、ルータ内部を雨雪、高温、低温、粉塵などの自然環境から保護します。これらのキャップは、ルータの出荷前に未使用のポートに取り付けられています。

N コネクタ付きのポートに新しいアンテナを取り付ける場合は、次のようにします。

  • シャーシマウントアンテナ:シャーシマウントアンテナを取り付ける前に、耐候性キャップを取り外します。

  • 外部アンテナ:耐候性キャップを取り外し、サポートされているシスコケーブルをコネクタに接続します。

最適な RF およびアンテナ性能を達成するためのガイドライン

アンテナは、ワイヤレス通信システムの重要なコンポーネントです。ワイヤレスリンクの性能を最適化するには、適切なアンテナ、最適なアンテナの場所、またはアンテナサイトを選択することが不可欠です。

このセクションでは、400 ~ 7125 MHz の周波数範囲の屋内および屋外用陸上無線システムの RF 性能を最適化するための一般的なヒントについて説明します。陸上無線システムの例には、4G LTE、5G NR、Wi-Fi、LoRa、LR-WPAN などがあります。このコンテキストでは、GPS SPS は、信号が別の地上サイトからではなく宇宙から受信されるため、陸上システムとは見なされません。

無線信号はアンテナから空中を通して送受信されるため、リンクの全体的な RF 性能は、RF 障害物や一般的な RF 干渉源の影響を受けやすく、システムのスループットが低下したり、飛距離が短くなる可能性があります。

性能を最適化するには、次のガイドラインに従ってください。疑問がある場合は、有資格の RF 専門家に相談し、具体的な推奨事項についてソリューション パートナーに確認してください。

アンテナモデルの選択と性能

設置計画にあたって、次の点を考慮してください。

  • アンテナを選択するときは、対象の周波数範囲または周波数帯域をカバーしていること、およびこのアンテナの用途で使用されるすべての周波数範囲に対して、アンテナ効率、VSWR、適切な放射パターンなどの RF パラメータが良好であることを確認してください。

  • アンテナパターンは重要です。無指向性アンテナは利得が低くなりますが、すべての方位角でデバイスと通信できます。指向性アンテナはビームを特定の方向に集中させるため、二点間通信に最適です。

  • 4G LTE、5G NR、または Wi-Fi の場合のように、システムに送受信用の複数の RF ポートがある場合、コスト削減のために単一のポートまたは単一のアンテナに依存するのではなく、すべての RF ポートに適切なアンテナを実装して MIMO を活用することを強くお勧めします。MIMO の利点の詳細については、MIMO セクションを参照してください。

  • 複数の RF ポートや、LTE、Wi-Fi、GPS などの複数の RF 規格をサポートする RF システムの場合、複数のアンテナを同じレドーム(カバー)の下に統合する多素子アンテナの使用を検討してください。そうすることで、RF ポートごとに個別のシングルポートアンテナを展開して取り付ける場合と比較して、コストを削減できる可能性があります。

  • メッシュノードやポイント ツー ポイント バックホール リンクなどの固定インフラストラクチャ デバイス間の通信では、各デバイスで同じ偏波のアンテナを使用する必要があります。ランダムな方向を向いている可能性のあるモバイルデバイスと通信する場合は、垂直と水平の両方、または +45° および -45° の斜め偏波の素子を持つアンテナなど、二重偏波アンテナを検討してください。

アンテナの環境仕様

選択したアンテナは、配置される環境に適した機械的仕様および環境仕様を備えている必要があります。たとえば、運輸業向けの衝撃および振動仕様、海運業および石油天然ガス産業向けの耐腐食性構造、または屋外展開向けの IP 保護等級(防水防塵)などです。屋内用アンテナは、通常、過酷な産業環境には適していません。アプリケーションの環境要件については、システムインテグレータにお問い合わせください。

アンテナの付属品と取り付け

設置計画にあたって、次の点を考慮してください。

  • アンテナ以外に、RF ケーブル、避雷器、RF アダプタなど、どのような種類の RF アクセサリが設置時に必要になるかを慎重に検討してください。RF 信号がケーブルで損失するため、長い RF ケーブルを引き回すことは最小限に抑えることが最善です。細い RF ケーブルは RF 損失が大きく、太いケーブルは柔軟性が低く高価です。

  • アンテナの選択に影響する可能性があるため、アンテナを物理的にどのように取り付けるかを慎重に検討してください。たとえば、スタッドマウントの機械的取り付け設計のアンテナは、マストマウントアンテナよりも、電気キャビネットの上部への取り付けに適しています。

  • 屋外に設置する場合は、アンテナの取り付け手順に従ってください。インターフェイスが嵌合するまで、無線の RF ポート、およびアンテナまたはアクセサリの RF ポートに保護カバーを付けたままにしておくことをお勧めします。これにより、コネクタ内部の汚染、水の閉じ込め、結露、または RF インターフェイスへの偶発的な損傷の可能性が減少します。

MIMO の性能とアレイ

MIMO システムは、単一アンテナシステムと比較して、より高い SNR、より高い信頼性、より高いスループットという利点を提供します。より専門的に言えば、MIMO は単一アンテナと比較して、アレイ利得、ダイバーシティ利得、および多重化利得を提供します。

  • アレイ利得:複数のアンテナからの信号をコヒーレントに結合することによる SNR(信号対雑音比)の改善。たとえば、ビームフォーミング技術による SNR の向上です。

  • ダイバーシティ利得:ディープフェージング、つまり強力な破壊的 EM 波干渉を軽減することによる信頼性の向上。たとえば、2 アンテナシステムでは、ある瞬間に 1 つのアンテナが電磁波の破壊的なヌル点に位置していることが原因でディープフェードが発生している場合、他のアンテナが同じ瞬間にヌル点にある可能性は低く、結合された SNR は信頼できるレベルに維持されます。これとは対照的に、単一のアンテナでは、良好な SNR と非常に低い SNR の間で SNR が揺れ動き、信頼性が低下します。

  • 多重化利得:独立したデータを複数の空間ストリームで同時に送信することによる、システム容量またはスループットの向上。ストリームの数は、アンテナの数を超えることはできません。たとえば、3 つの空間ストリームをサポートするには、少なくとも 3 つのアンテナが必要です。4x4:3 または 3 つの空間ストリームを使用する 4x4 MIMO の場合など、ダイバーシティまたは冗長性のためにアンテナが追加されることがよくあります。

MIMO システムに複数の単一素子アンテナをアレイとして配置する場合は、アンテナ間に十分な間隔を確保してください。無指向性素子は、通常、最低動作周波数で少なくとも 1 波長離す必要があります。

次の点に注意してください。

  • 2.4、5、および/または 6 GHz 帯域で動作する Wi-Fi システムの場合、素子を 12.5 cm(5 インチ)以上離します。

  • 最低動作周波数が 617 MHz の 4G LTE および 5G システムの場合、素子を 50 cm(20 インチ)以上離します。

  • 多素子 MIMO アンテナ内の素子の間隔は、多くの場合 1 波長未満であることに注意してください。ただし、多素子アンテナは、MIMO 素子間のパターン、偏波、および分離を通じてアンテナダイバーシティを提供して MIMO の性能を得ることを念頭に、設計されています。

アンテナの敷地と位置

設置計画にあたって、次の点を考慮してください。

  • 事前にアンテナの位置を計画します。アンテナは、通信しようとしている相手の LOS(見通し線)内に配置することが理想的です。LOS 条件下では、信号は 2 つの通信ノード間を直接伝搬し、壁や他の構造で跳ね返って相手に到達する信号に依存しません。これは実際には実現不可能な場合もありますが、アンテナの位置を最適化する際に覚えておくと便利です。

  • RF ケーブルを短くするのは良いことですが、最も望ましいのは、アンテナを最適な場所に配置して、必要なカバレッジを提供することです。

  • 複雑な都市または産業地形全体で相互に通信する複数のユニットを含む大規模展開の場合は、RF 伝搬のモデリング調査を実行して、シミュレートされたおおよそのカバレッジマップを予測し、ユニットの初期配置を決定することを検討してください。伝播調査を行うことで、インフラストラクチャを物理的に設置する前に RF カバレッジの問題を発見して軽減できるため、全体的な導入コストの削減に役立つ場合があります。

  • ヒーターやエアコン用ダクトなどの金属製障害物、大型の天井トラス、建物の上部構造、主要な電力ケーブル配線の近くにアンテナを配置しないでください。1 つの例外は、アンテナがグランドプレーンに取り付けられるように設計されている場合です。グランドプレーンに取り付ける場合は、アンテナを隣接する障害物から離れた平らな金属面に取り付けます。

  • ルータまたはアクセスポイント(AP)がアンテナを直接取り付けられる特別設計でない限り、アンテナをルータまたはアクセスポイント(AP)に直接取り付けることはしないでください。アンテナを直接取り付けるように設計された製品は、特に以下の各問題に対処しています。

  • アンテナをルータから離して取り付ける理由は次のとおりです。

    • ルータの場所は、アンテナが相手とワイヤレスで通信するのに最適な場所ではない場合があるため、ルータとアンテナを別の場所に配置する必要がある場合があります。

    • ルータの周囲ではイーサネットケーブルや電源ケーブルが乱雑に取り回されていることがあり、これが原因となってアンテナ信号が妨げられる場合があります。

    • IR1835 などの多くのルータはモジュール式で、WP-WIFI6、P-LTEAP18-GL、P-5GS6-GL などの Wi-Fi、4G LTE、または 5G NR 用のプラグイン RF モジュールがあります。これらのモジュールには RF コネクタが近接して配置されています。4 つまたは 5 つのアンテナを直接接続して取り付けることは技術的には可能ですが、近接したアンテナ間の相互離調により、アンテナの RF 性能が大幅に低下します。モジュラーケースでは、アンテナをシャーシから離して設置することを強くお勧めします。

  • アンテナを屋内に設置する場合、建物の建築部材の密度および電磁特性によって、信号が妥当なカバレッジを維持しながら通過できる壁の枚数が決まることを考慮してください。

    • 紙製およびビニール製の壁は、信号の透過にほぼ影響を与えません。

    • 中空でないプレキャスト コンクリート製の壁の場合、カバレッジを減少せずに電波が透過できる壁の枚数は、1 ~ 2 枚です。

    • コンクリート製およびウッドブロック製の壁の場合、信号が透過できる壁の枚数は、3 ~ 4 枚です。

    • 乾式壁の場合、信号が透過できる壁の枚数は、5 ~ 6 枚です。

    • 厚い金属製の壁は信号を反射するため、信号の透過率が低くなります。

    • 間隔が 2.5 cm ~ 3.8 cm(1 ~ 1.5 インチ)のチェーンリンクフェンスまたは金網は、ハーモニックリフレクタとして機能し、2.4 Ghz 無線信号をブロックします。

    • アンテナは、電子レンジや 2 GHz のコードレス電話から離して取り付けます。これらの製品は、アンテナの接続先のデバイスと同じ周波数範囲で動作するため、信号の干渉が発生する可能性があります。

アンテナの設置

このアンテナは、アクセスポイントに直接取り付けるように設計されています。ダイポールアンテナの方向については、お使いのアクセスポイントのハードウェア設置ガイドを参照してください。

アンテナの方向に加えて、すべてのワイヤレスクライアントに対するワイヤレスアクセスポイントの設置場所も、全体的なネットワーク性能を決定する上で重要な役割を果たします。最も遠いカバレッジポイントにあるクライアントの帯域幅は、近くにあるクライアントの 10% ~ 50% になる可能性があります。他のクライアントの性能を向上させるために、あるエリアや場所にあるワイヤレスネットワークのカバレッジを下げる必要があることがあります。

アンテナから無線信号が送受信されるため、周辺環境(アクセスポイントとクライアントの距離、物理的遮蔽物、無線周波数(RF)干渉など)によって性能が低下する場合があります。

最高の性能を得るため、次のガイドラインに従ってください。

可能な限り、ワイヤレスデバイスから見える場所に AP HWIC とアンテナを取り付け、物理的な障害物を避けます。クライアントとアクセスポイント間の見通し線上の障壁によって、無線電波信号の質が低下します。AP HWIC とアンテナをオフィス環境の床より上に設置するか、天井近くに設置することで、性能を向上させることができます。


注意


AP HWIC とアンテナは、同じ周波数帯域を共有する電気器具から離れた場所に取り付けます。電子レンジ、コードレス電話、セキュリティ モニタは、ワイヤレス通信の性能に一時的に干渉する場合があります。

注意


ネットワーキング機器やコンピュータサーバを含む機器をマウントしたラックの中や近くにワイヤレスアンテナを設置しないでください。それらの機器の放射雑音が、無線性能を著しく低下させる場合があります。

(注)


設置場所の放射雑音が許容レベルの限界である場合、無線性能とカバレッジを向上させるために、壁面取り付けアンテナや天井マウントアンテナなどのリモートマウントアンテナの使用を検討してください。
