シスコ 4.9 ~ 6 GHz 無指向性モバイル WiFi アンテナ(IW-ANT-OMM-53-N)

この章は、次の項で構成されています。

概要

シスコ 4.9 ~ 6 GHz 無指向性モバイル WiFi アンテナ(IW-ANT-OMM-53-N)は、NLOS や障害物の多い環境でも、自律誘導車両(AGV)、自律走行型ロボット(AMR)、および無人システムの接続性を向上させます。多偏波 3 次元要素設計により、最大限の信頼性と信号の安定性を実現します。

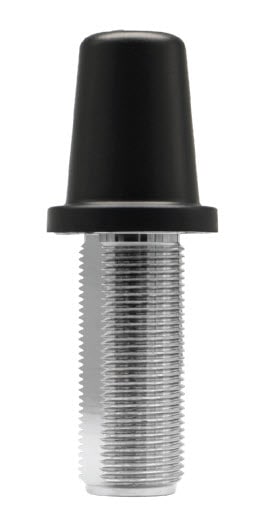

図 1. IW-ANT-OMM-53-N アンテナ

仕様

次の表にアンテナの仕様を示します。

周波数範囲

4.9 ~ 6.0 GHz

利得

3 dBi

VSWR

< 1.6 : 1

水平パターンタイプ

無指向性

垂直パターンタイプ

全域

グランドプレーン

組み込み

環境タイプ

屋外

動作温度

-40 ~ +85 °C

保管/輸送温度

-40 ~ +85 °C

IP 保護等級

IP67

RoHS

REACH 準拠

アンテナフィード

1

コネクタ タイプ

N メス 1.5

偏波

多偏波

電力

50 W 入力

インピーダンス

50 Ω(公称)

構築

UV 安定性 ASA

長さ

1.0 インチ

1.0 インチ

高さ

2.7 インチ

重量

2.0 オンス

取り付けタイプ

表面

付属金具

ナットと座金

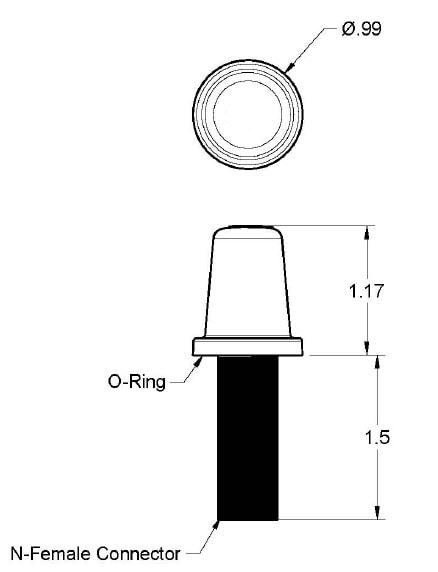

機械図面

取り付け金具と O リングはアンテナパッケージに含まれています。

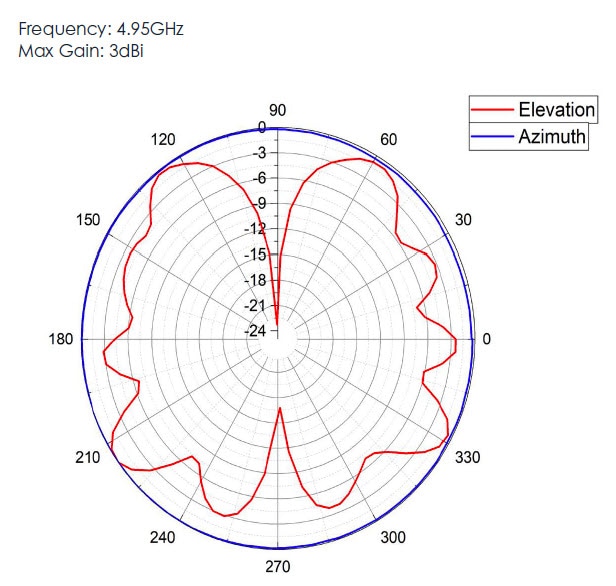

放射パターン

次の図は、アンテナの放射パターンを示しています。

4.95 GHz

5.15 GHz

5.8 GHz
