シスコ屋内/屋外用アクティブ GNSS アンテナ(IW-ANT-GNSS-SMA)

この章は、次の項で構成されています。

概要

シスコ屋内/屋外用アクティブ GNSS アンテナ(IW-ANT-GNSS-SMA)は、シスコ産業用ルータ(IR)およびシスコ産業ワイヤレス(IW)アクセスポイントおよびクライアントに物理的に接続して、衛星からの GNSS ブロードキャストを受信できます。

図 1. IW-ANT-GNSS-SMA アンテナ

このアンテナには次のような機能があります。

  • LNA 利得:26dB

  • 消費電流:9mA

  • ケーブル:3.05 m RG-174、SMA オス

  • 侵入保護:IP65

  • 粘着テープによる取り付け

  • GPS、BeiDou、GLONASS、Galileo 衛星ナビゲーションシステム

パッケージの内容は次のとおりです。

  • 紙封筒に梱包されたアンテナ 1 パッケージ

仕様

次の表にアンテナの仕様を示します。

仕様

説明

周波数

1559 ~ 1610 MHz

最大 RF 入力電力

1 W(30 dBm)

電源モジュール

3 ~ 5 VDC

電流(通常)

< 12 mA +/- 2 mA

増幅器利得(LNA 利得)

26 dB、+/- 2 dB

特性インピーダンス(公称)

50 Ω

アンテナの寸法

2.1 X 1.2 X 0.26 インチ

(53 X 30 X 6.6 mm)

保管温度

-40 C ~ +85 C

動作温度

-40 C ~ +85 C

IP 保護等級

IP 65

レドーム材料

PC + ABS

同軸コネクタタイプ

SMA(m)

同軸ケーブルの長さ

約 3 m (10 フィート)

(3.05 m)

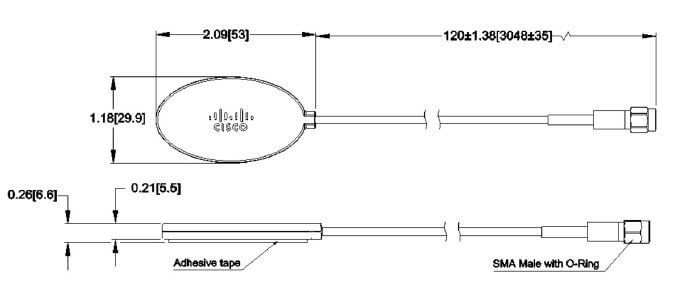

機械図面

次の図にアンテナの機械的詳細を示します。

単体アンテナ性能

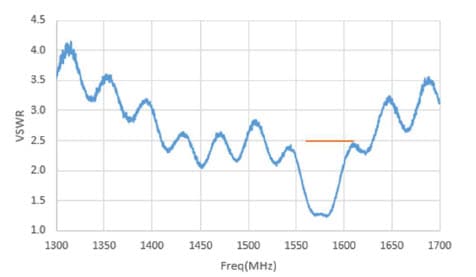

図 2. アンテナ VSWR(LNA なし)

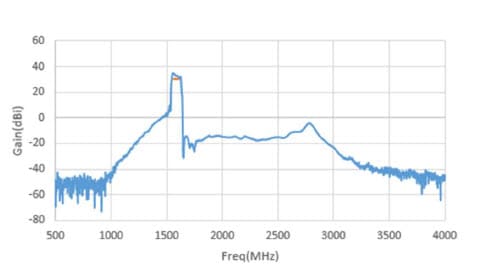

図 3. LNA 利得と帯域外除去

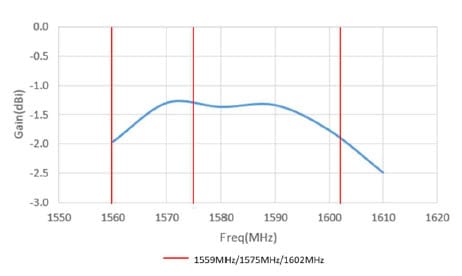

図 4. アンテナ素子のピーク利得(LNA なし)

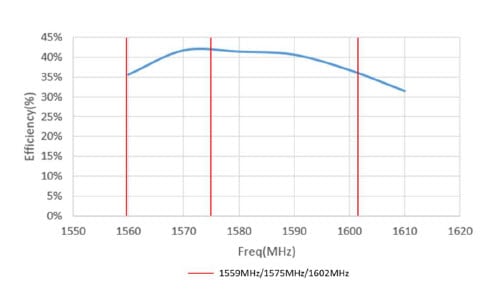

図 5. アンテナ素子の放射効率(LNA なし)

放射パターン

このセクションでは、LNA なしのアンテナの 2D 放射パターンを示します。

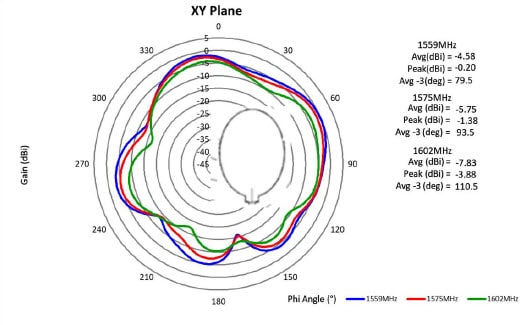

図 6. XY 平面

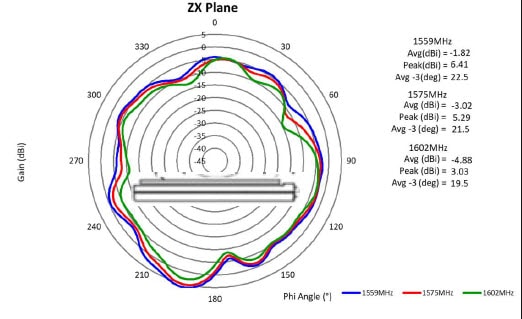

図 7. ZX 平面
図 8. ZX 平面

取り付け手順

アンテナを設置するときは、次のガイドラインに従ってください。

  • アンテナの配置に適切な表面を特定します。シスコのロゴが上になる(上空を向く)ように配置する必要があります。

  • アンテナを取り付ける前に、取り付け場所の表面を清掃します。

  • アンテナの背面から粘着テープをはがし、取り付け面にしっかりと押し付けます。

  • 適切に調整されたトルクレンチを使用して、アンテナ SMA コネクタをデバイスのポートに取り付けます。SMA コネクタの標準的な嵌合トルクは 3 ~ 5 インチポンド(0.3 ~ 0.5 Nm)です。
