シスコ水平偏波無指向性アンテナ(IW-ANT-OMH-55-N)

この章は、次の項で構成されています。

概要

シスコ水平偏波無指向性アンテナ(IW-ANT-OMH-55-N)は、屋外アクセスポイントでの長期運用を想定して設計されています。過酷な環境に耐える堅牢な設計が施されており、産業用ワイヤレス、企業用途、および軍事用途に最適なアンテナです。アンテナは、無線コンポーネントの ESD 保護のために DC 接地されています。

図 1. IW-ANT-OMH-55-N アンテナ

次のような機能があります。

  • UV 安定性を備えた白色の高耐久性プラスチックレドーム

  • クローム板取り付け用基部

  • DC 接地設計

  • 完全密閉型 IP67 設計

  • N 型メス

  • 定格風速 125 mph

  • 温度:-40 〜 +85 °C

電気仕様

次の表に電気仕様の概要を示します。

通常時の VSWR

<2:1

帯域幅

5.1 ~ 5.9 GHz

公称インピーダンス

50 Ω

利得

5 dBi

仰角ビーム電力半値角

30°

最大電力

40 W

偏波

水平

機械的仕様および環境仕様

次の表に機械的仕様および環境仕様の概要を示します。

寸法

外径 3.20 X 長さ 16.63 cm(1.26 X 6.55 インチ)

重量

4 オンス

筐体材質

白色 UV 安定性 ASA

温度範囲

-40 ~ +85℃

定格風速時の最大曲げモーメント

0.57 ポンドフィート

定格風速時のラテラルスラスト

2.1 ポンド

相当平板面積

0.030 フィート2

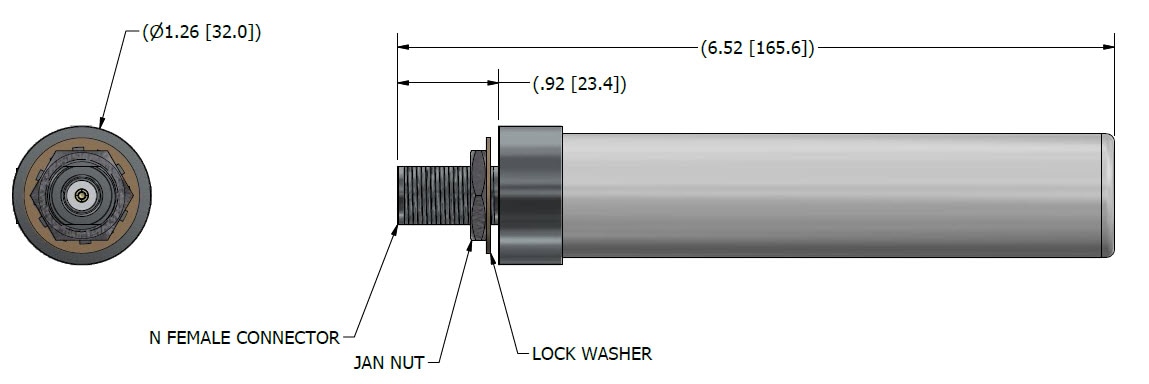

機械図面

次の図に、アンテナの機械的詳細を示します。


(注)


すべての寸法はインチ/mm 単位です。

放射パターン

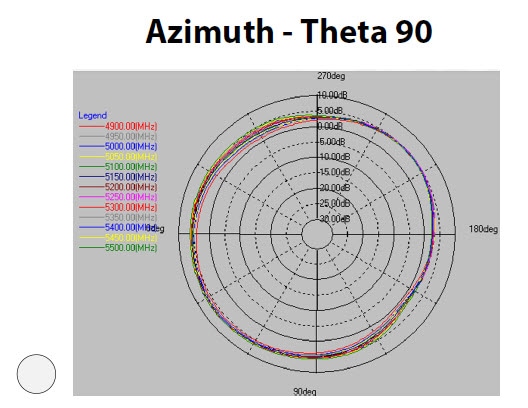

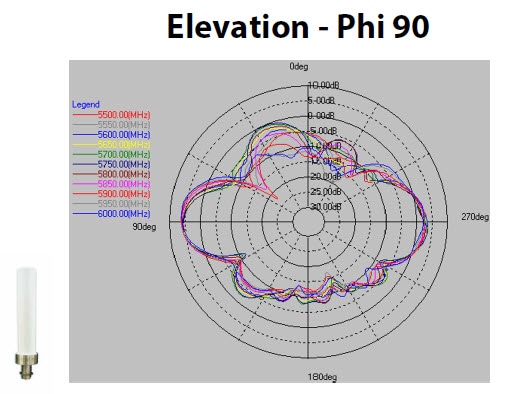

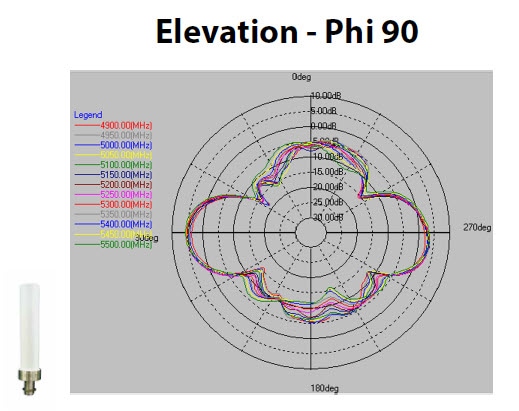

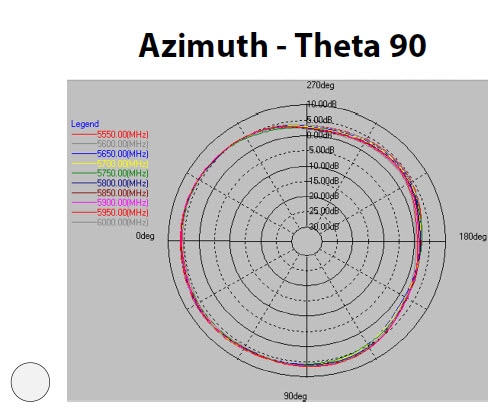

次の図は、アンテナの放射パターンを示しています。


(注)


これらの放射パターンは、サポートされている 4.9 〜 5.9 GHz の周波数範囲外でアンテナベンダーによってテストされた周波数を示しています。
