付録

Cisco 8010 高密度ルータの特定のトラブルシューティングをサポートすることで、トラブルシューティングのプロセスを支援する次のタスクを実行できます。

Cisco 8011-4G24Y4H-I ルータ

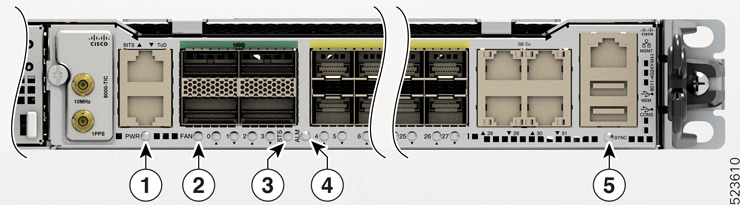

図 1. Cisco 8011-4G24Y4H-I ルータの LED
Cisco 8011-4G24Y4H-I ルータの LED

1

ルータ電源ステータス LED

2

ファン アセンブリの LED

3

システム ステータス LED

4

アラームステータス LED

5

同期 LED

Cisco 8011-32Y8L2H2FH ルータ

図 2. Cisco 8011-32Y8L2H2FH ルータの LED
Cisco 8011-32Y8L2H2FH ルータの LED

1

ルータ電源ステータス LED

2

ファンアセンブリの LED

3

システム ステータス LED

4

ポート LED

5

アラーム LED

6

同期 LED

Cisco 8011-12G12X4Y ルータ

図 3. Cisco 8011-12G12X4Y ルータの LED
Cisco 8011-12G12X4Y ルータの LED

1、2

電源モジュールの LED

3

ルータ電源ステータス LED

4

アラームステータス LED

5

ファン アセンブリの LED

6

システム ステータス LED

7

同期 LED

LED

Cisco 8010 高密度ルータの LED はほぼすべてのバリアントで類似しており、ルータ間で相違点がある場合は具体的に記載されています。

ルータの LED

Cisco ルータでは、すべてのデータポート LED が前面パネルに配置されています。

図 4. Cisco 8011-32Y8L2H2FH ルータの LED
表 1. ルータの LED の説明

LED のラベル

色

ステータス

STS

消灯

モジュールの電源がオフです（ハードウェアで設定）。スタンバイ電源モードのみを使用できます。

橙色で点滅（ゆっくり）

モジュールが起動中です（IOFPGA で設定）。

橙色で点滅（速い）

モジュールが起動中（BIOS で設定）、シャットダウン中、またはリロード中です。

橙色

ホスト カーネルが起動し、SysAdmin VM の開始準備ができています。

緑色

モジュールは動作していて、アクティブなメジャーアラームまたはクリティカルアラームはありません。

ALM

消灯

アラームなし

赤色

クリティカルアラーム：system-scope、重大な状態の温度。

赤色で点滅

クリティカル アラーム：電圧レール障害関連。

橙色

メジャーアラーム：system-scope。

橙色で点滅

マイナーアラーム：system-scope

SYNC

消灯

タイム コアのクロック同期が無効か、またはフリーランニング状態です。

緑色

タイム コアは外部ソース（IEEE1588 を含む）と同期されています。

緑色で点滅

システムは同期イーサネット モードになっています。

橙色

状態を取得中またはホールドオーバー状態：タイム コアが状態を取得中か、またはホールドオーバー モード状態です。

GNSS LED


（注）

GNSS LED は、Cisco 8011-32Y8L2H2FH ルータでのみ利用できます。
図 5. Cisco 8011-32Y8L2H2FH：GNSS LED
表 2. Cisco 8011-32Y8L2H2FH：GNSS LED

LED

色

ステータス

GNSS

消灯

GNSS は設定されていません。

緑色

GNSS は正常な状態です。自己調査は完了しています。

橙色

自動ホールドオーバー状態です。

赤色

電源がオンになっています。GNSS ではサテライトを追跡していません。

緑色で点滅

学習状態は正常です。自己調査が完了していません。

ファン モジュールの LED

図 6. Cisco 8011-32Y8L2H2FH：ファンモジュールの LED
表 3. Cisco 8011-32Y8L2H2FH：ファンモジュールの LED

LED

色

ステータス

ステータス

緑色

ファンは正常に動作しています。

赤色

ファンに障害が発生しています。

消灯

ファンに電力が供給されていません。

ファン アセンブリの LED

Cisco 8011-4G24Y4H-I ルータには、次のものがあります。

  • 背面パネルに 5 つの固定ファンがあります。

  • ファンモジュールには、左から右に、ファン 4 からファン 0 までの番号が付けられています。

Cisco 8011-32Y8L2H2FH ルータには、次のものがあります。

  • 背面パネルに 4 つのモジュラ型ファンがあります。

  • ファンモジュールには、左から右に、ファン 3 からファン 0 までの番号が付けられています。

図 7. Cisco 8011-32Y8L2H2FH ルータ：ファンアセンブリの LED

ルータの前面パネルには、ファンのさまざまなステータスを反映する LED があります。

表 4. ファン アセンブリの LED

LED のラベル

色

ステータス

FAN

消灯

ファン トレイに電力が供給されていません。

緑色

ファンは正常に動作しています。

橙色

1 台のファンが故障しています。

赤色

複数のファンが故障しています。

電源 LED

表 5. Cisco 8011-32Y8L2H2FH：電源 LED

状態

色：緑色（AC/DC 電源ステータス）

色：橙色（電源ステータス）

点滅

AC 電源は正常で、DC 出力は有効ではなく、スリープモードで。12V スタンバイはオンです。

  • 電源が警告状態（電源は引き続き稼働し、12V メインはオン）です。

  • 温度が警告状態です。

  • 電流制限（OCP）状態です。

点灯

警告に関係なく DC 出力は正常です。

  • クリティカルな電源障害が発生しています。

  • 12V メインはオフです。

  • AC 入力がありません（共有 PSU がスタンバイ電力を供給）。

    • 高温状態（クリティカル）です。

    • 高電圧、低電圧状態です。

    • ファン障害

消灯

  • AC 電源入力がありません。

  • AC 入力はあります。12V メインと 12V スタンバイはオフです。

  • PSKILL は True です。

障害または警告はありません。

電源ステータス LED

表 6. 電源ステータス LED

LED のラベル

色

ステータス

PWR

消灯

システムの電源がオフになっています。

緑色

すべての電源装置が正常に動作中です。

橙色

スタンバイ FPGA のアップグレードが進行中です（約 3 〜 5 分かかります）。

赤色

給電の問題または内部の電源障害により、電源の冗長性が失われています。

SFP ポートの LED

表 7. SFP ポートの LED

LED のラベル

色

ステータス

ステータス

消灯

管理がダウン

緑色

1/10/25G ポートでリンクが稼働中

黄色

障害、エラー、またはリンクダウン

銅線ポート LED


（注）

銅線ポート LED は、Cisco 8011-4G24Y4H-I ルータでのみ利用できます。

表 8. 1G 銅線ポート LED

LED のラベル

色

ステータス

左側の LED

緑色

10/100/1000 Mbps でリンクがアップ

緑色で点滅

1G/100/10 Mbps のアクティビティ

橙色

障害が発生/エラーが発生/リンクがダウン

消灯

管理がダウン

右側の LED

緑色

全二重のリンクがアップ

管理ポートの LED

図 8. 管理ポートの LED
表 9. 管理ポートの LED

LED のラベル

色

ステータス

左側の LED

緑色

1000 Mbps のリンクがアップ

緑色で点滅

1000 Mbps のアクティビティ

橙色

100/10Mbps のリンクがアップ

橙色で点滅

100/10Mbps のアクティビティ

消灯

Link is down

右側の LED

オフ

未使用

システムの仕様

重量、消費電力、環境仕様、およびその他の詳細については、Cisco 8010 シリーズ ルータのデータシートを参照してください。

RJ45 コネクタ

RJ45 コネクタは、カテゴリ 3、カテゴリ 5、カテゴリ 5e、カテゴリ 6、カテゴリ 6A のいずれかのフォイル ツイストペア ケーブルまたはシールドなしツイストペアケーブルを、外部ネットワークから次のモジュール インターフェイス コネクタに接続します。

  • ルータのシャーシ

    • CONSOLE ポート

    • MGMT ETH ポート


注意
GR-1089 の建物内雷サージ耐性要件に適合するためには、両端に適切なアースを施した FTP ケーブルを使用する必要があります。

次の図は、RJ45 コネクタを示しています。

図 9. RJ45 コネクタ

1

送信データ（双方向）

2

NC（未接続）

RJ45 ToD および 1PPS ポートのピン割り当て

次の表に、RJ45 ToD および 1PPS ポートのピン割り当てを要約します。

表 10. RJ45 ToD および 1PPS ポートのピン割り当て

ピン

信号名

方向

説明

1

該当なし

該当なし

該当なし

2

該当なし

該当なし

該当なし

3

1PPS_N

出力または入力

1PPS RS422 信号

4

GND

該当なし

該当なし

5

GND

該当なし

該当なし

6

1PPS_P

出力または入力

1PPS RS422 信号

7

TOD_N

出力または入力

Time-of-Day 文字

8

TOD_P

出力または入力

Time-of-Day 文字

コンソールポートのピン割り当て

次の表に、コンソールポートのピン割り当ての要約を示します。

表 11. コンソールポートのピン割り当て

ピン

信号名

方向

説明

1

ACONS-TX

出力

Aux コンソール送信出力、RS232

2

NC

該当なし

該当なし

3

CONS-TX

出力

コンソール RS232 送信

4

GND

該当なし

接地

5

GND

該当なし

接地

6

CONS-RX

入力

コンソール RS232 受信

7

ACONS-RX

入力

Aux コンソール受信入力、RS232

8

NC

該当なし

該当なし

アラームポートのピン割り当て

次の表に、アラームポートのピン割り当ての要約を示します。

表 12. アラームポートのピン割り当て

ピン

信号名

説明

1

ALARM1_IN

アラーム入力 1

2

ALARM2_IN

アラーム入力 2

3

NC

該当なし

4

ALARM3_IN

アラーム入力 3

5

ALARM4_IN

アラーム入力 4

6

NC

該当なし

7

NC

該当なし

8

ALARM_I_COMMON

アラーム入力 COM

アラームの説明を設定するには、次のコマンドを実行します。


RP/0/RP0/CPU0:ios(config)# environment alarm-contact contact-number description description

アラームの重大度を設定するには、次のコマンドを実行します。

RP/0/RP0/CPU0:ios(config)# environment alarm-contact contact-number severity [critical | major | minor]  [

アラームのトリガーを設定するには、次のコマンドを実行します。

RP/0/RP0/CPU0:ios(config)# environment alarm-contact contact-number trigger [open | closed]

（注）

最大 4 つの外部アラームを設定できます。

contact-number は、接続されたアラームポートのピン番号です。つまり、Alarm 入力 1 〜 Alarm 入力 4 です。

description 文字列は最大 80 文字の英数字で指定し、生成されるすべてのシステムメッセージに表示されます。

severity には、critical、major、または minor のいずれかを入力します。

説明と重大度は両方とも必須の値です。

アラームの詳細を表示するには、admin モードで show alarms コマンドを使用します。show logging コマンドを使用すると、syslog エラーおよびイベントロギングの状態を表示できます。

SNMP トラップは、システムで発生またはクリアされたすべての外部アラームに対して送信されます。

USB ポートコンソールのピン割り当て

次の表に、USB ポートコンソールのピン割り当ての要約を示します。

表 13. USB ポートコンソールのピン割り当て

ピン

信号名

説明

A1

VCC

+5 VDC

A2

D–

Data–

A3

D+

Data+

A4

GND

アース

USB ポートメモリのピン割り当て

次の表に、USB ポートメモリのピン割り当ての要約を示します。

表 14. USB ポート メモリのピン割り当て

ピン

信号名

説明

A1

VCC

+5 VDC

A2

D–

Data–

A3

D+

Data+

A4

GND

アース

管理イーサネットポートのピン割り当て

次の表に、管理イーサネットポートのピン割り当ての要約を示します。

表 15. 管理イーサネットポートのピン割り当て

ピン

信号名

1

TRP0+

2

TRP0–

3

TRP1+

4

TRP2+

5

TRP2–

6

TRP1–

7

TRP3+

8

TRP3–
