Cisco 8010 高密度および中密度ルータの概要

Cisco Silicon One A100 ASIC を搭載した Cisco 8010 シリーズ高密度および中密度固定ルータは、包括的なクラス C タイミングサポートとエンドツーエンドの暗号化を提供します。これらのルータは、シームレスなネットワーク拡大および拡張性を実現するように設計されており、堅牢な Cisco IOS XR オペレーティングシステム上に構築されています。

Cisco 8010 シリーズ高密度および中密度固定ルータは、温度耐性に優れた固定ポート 1 ラックユニット フォームファクタ ルータです。このルータの主なユースケースは、次のとおりです。

  • CSG（セルサイトゲートウェイ）、

  • L3 事前集約、

  • L2 事前集約、

  • L3 WAN、

  • OLT 集約

ルータの機能と利点の詳細については、『Cisco 8010 Large Density Routers Data Sheet』を参照してください。

ルータのバリアント

次の表に、Cisco 8010 シリーズ高密度および中密度固定ルータのバリアントを示します。

表 1. ルータのバリアントと用途

バリアント名

分類

展開モード

Cisco 8011-4G24Y4H-I

高密度

セントラルオフィス、屋外

Cisco 8011-32Y8L2H2FH

高密度

セントラルオフィス

Cisco 8011-12G12X4Y-A

中密度

セントラルオフィス、屋外

Cisco 8011-12G12X4Y-D

中密度

セントラルオフィス、屋外

（注）

屋外環境に設置する場合は、Telcordia GR487 に準拠した熱交換器を備えた IP65/IP66 密閉型キャビネットを使用することをお勧めします。

Cisco 8000 シリーズ高密度および中密度ルータのハードウェア機能

Cisco 8011-4G24Y4H-I ルータ

図 1. Cisco 8011-4G24Y4H-I ルータのポートと LED の詳細（前面図）
8011-4G24Y4H-I ルータのルータ機能コンポーネントを前面図で示します

1

DC または AC PSU 電源モジュール（PM0 および PM1）

2

  • 8000-TIC（図）：

    • タイミング インターフェイス カード：10MHz、1PPSポート

  • 8000-TIC-GNSS（オプション）：

    • PRTC-B GNSS 受信カード：10MHz、1PPS、アンテナポート

3

BITS ポート

4

100G QSFP ポート

5

1/10/25G SFP ポート

6

銅線ポート

7

1G イーサネット管理ポート

8

USB メモリ ポート

9

USB コンソール ポート

10

1PPS/Time of Day（ToD）ポート

11

1PPS ポート

12

10MHz ポート

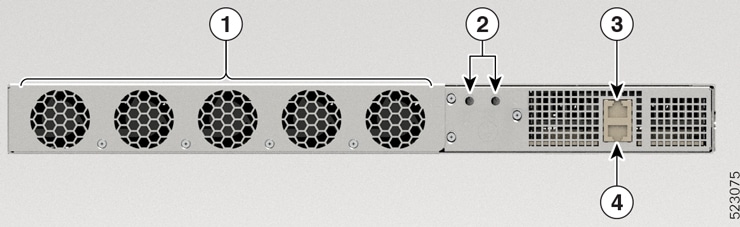

図 2. Cisco 8011-4G24Y4H-I ルータのファンとアラームポートの詳細（背面図）
8011-4G24Y4H-I ルータのルータ機能コンポーネントを背面図で示します

1

固定ファンモジュール

2

アースラグの穴

3

アラームポート

4

RS232 コンソール ポート

Cisco 8011-32Y8L2H2FH ルータ

図 3. Cisco 8011-32Y8L2H2FH ルータのポートと LED の詳細（前面図）
8011-32Y8L2H2FH ルータのルータ機能コンポーネントを前面図で示します

1

  • 8000-TIC（図）：

    • タイミング インターフェイス カード：10MHz、1PPSポート

  • 8000-TIC-GNSS（オプション）：

    • PRTC-B GNSS 受信カード：10MHz、1PPS、アンテナポート

2

10/100/1000M イーサネット管理ポート

3

USB メモリ ポート

4

100G QSFP ポート

5

10/25/50G SFP ポート

6

1/10/25G SFP ポート

7

BITS ポート

8

1PPS/Time of Day（ToD）ポート

9

400G QSFP ポート

10

USB コンソール ポート

11

1PPS ポート

12

10MHz ポート
図 4. Cisco 8011-32Y8L2H2FH ルータのファンとアラームポートの詳細（背面図）
8011-32Y8L2H2FH ルータのルータ機能コンポーネントを背面図で示します

1

DC または AC PSU 電源モジュール（PM0 および PM1）

2

RS232 コンソールポート

3

アラームポート

4

アースラグの穴

5

ファンモジュール（0 ～ 3）

Cisco 8011-12G12X4Y-A ルータ

図 5. Cisco 8011-12G12X4Y-A ルータのコンポーネント（前面図）
8011-12G12X4Y-A ルータのルータ機能コンポーネントを前面図で示します

1

AC PSU PS0/PS1 電源モジュール

2

8000-TIC（デフォルト）または

8000-TIC-GNSS（オプション）

3

USB メモリ ポート

4

管理ポート

5

1PPS/Time of Day（ToD）ポート

6

1G CSFP SFP ポート

7

1/10G SFP+ ポート

8

1/10/25G SFP28 ポート

9

RS232 コンソール ポート

10

USB コンソール ポート

11

1 PPS

12

10MHz

図 6. Cisco 8011-12G12X4Y-D ルータのコンポーネント（前面図）
8011-12G12X4Y-D ルータのルータ機能コンポーネントを前面図で示します

1

DC PSU PS0/PS1 電源モジュール

2

サージピン
図 7. Cisco 8011-12G12X4Y ルータのコンポーネント（背面図）
8011-12G12X4Y ルータのルータ機能コンポーネントを背面図で示します

1

アラームポート

2

ラグの穴

温度仕様と物理仕様については、Cisco 8010 シリーズ ルータのデータシートを参照してください。

ネットワーク インターフェイス

Cisco 8011-4G24Y4H-I ルータ

Cisco 8011-4G24Y4H-I ルータは、次のネットワーク インターフェイスをサポートしています。

  • 4 x 1G 銅線ポート

  • 24 x 1/10/25G SFP ポート

  • 4 x 100G QSFP ポート

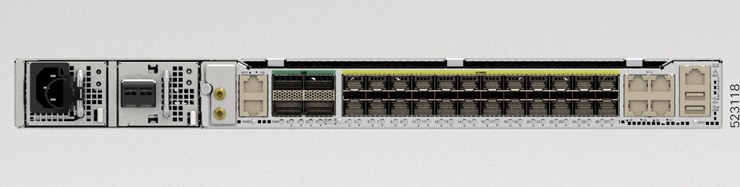

図 8. Cisco 8011-4G24Y4H-I ルータ
AC および DC 電源付き Cisco 8011 高密度ルータ

（注）
シャーシのポートが識別しやすいように色分けされています。たとえば、100G ポートは緑色、1/10/25G ポートは黄色で表示されます。

Cisco 8011-32Y8L2H2FH ルータ

Cisco 8011-32Y8L2H2FH ルータは、次のネットワーク インターフェイスをサポートしています。

  • 2 x 400G QSFP56-DD ポート

  • 2 x 100G QSFP28 ポート

  • 8 x 10/25/50G SFP ポート

  • 32 x 1/10/25G SFP ポート

図 9. Cisco 8011-32Y8L2H2FH ルータ
AC および DC 電源付き Cisco 8011 高密度ルータ

（注）
シャーシのポートが識別しやすいように色分けされています。たとえば、400G ポートは青色、100G ポートは緑色、10/25/50G ポートは橙色、1/10/25G ポートは黄色で表示されます。

Cisco 8011-12G12X4Y ルータ

Cisco 8011-12G12X4Y-A ルータおよび Cisco 8011-12G12X4Y-D ルータは、次のネットワーク インターフェイスをサポートしています。

  • 12 x 1G CSFP ポート

  • 12 x 1G SFP ポート

  • 12 x 1/10G SFP+ ポート

  • 4 x 1/10/25G SFP28 ポート

図 10. Cisco 8011-12G12X4Y ルータ
AC および DC 電源付き Cisco 8011 中密度ルータ

（注）
シャーシのポートが識別しやすいように色分けされています。たとえば、1G CSFP ポートは青色、1/10G SFP+ ポートはピンク色、1/10/25G SFP28 ポートは黄色で表示されます。

インターフェイス名

Cisco 8011-4G24Y4H-I ルータ

次の表に、Cisco 8011-4G24Y4H-I ルータのインターフェイス名を示します。

表 2. ポート番号

100G QSFP ポート

1/10/25G SFP ポート

1G 銅線ポート（10/100/1000M）

0 ～ 3

4 ～ 27

28 ～ 31

interface-path-id は rack/ slot/ module/ port です。値を区切るスラッシュ（/）は、表記の一部として必須です。

  • HundredGigE ：0/0/0/0 ～ 0/0/0/3

  • TwentyFiveGigE：0/0/0/4 ～ 0/0/0/27

  • TenGigE ：0/0/0/4 ～ 0/0/0/27

  • GigE ：0/0/0/4 ～ 0/0/0/27

  • GigE ：0/0/0/28 ～ 0/0/0/31

100G ポートのポート速度：

100G ポート（0 ～ 3）は以下をサポートします。

  • 4 x 25G QSFP

  • 40G QSFP

  • 4 x 10G QSFP

Cisco 8011-32Y8L2H2FH ルータ

次の表に、Cisco 8011-32Y8L2H2FH ルータのインターフェイス名を示します。

表 3. ポート番号

400G QSFP ポート

100G QSFP ポート

10/25/50G SFP ポート

1/10/25G SFP ポート

0、3

1 ～ 2

4 ～ 11

12 ～ 43

interface-path-id は rack/slot/module です。値を区切るスラッシュ（/）は、表記の一部として必須です。

  • FourHundred GigE：0/0/0/0 と 0/0/0/3

  • HundredGigE：0/0/0/1 ～ 0/0/0/2

  • FiftyGigE：0/0/0/4 ～ 0/0/0/11

  • TwentyFiveGigE：0/0/0/4 ～ 0/0/0/43

  • TenGigE：0/0/0/4 ～ 0/0/0/43

  • GigE：0/0/0/12 ～ 0/0/0/43

次の表に、400G、100G、10/25/50G、および 1/10/25G ポートのポート速度のオプションを示します。

表 4. ポート速度

400G ポートのポート速度

100G ポートのポート速度

10/25/50G ポートのポート速度

1/10/25G ポートのポート速度

400 G

100 G

50G

25G

100 G X 4

4x25G

25G

10G

8x50G

40G

10G

1G

3x100G

4x10G

—

—

200G-ck-lc

—

—

—

2x100G

—

—

—

100 G

—

—

—

4x25G

—

—

—

40G

—

—

—

4x10G

—

—

—

（注）

すべての 400G、100G、および 50G ポートを最大ポート速度で同時に有効にすることはできません。

Cisco 8011-12G12X4Y ルータ

次の表に、Cisco 8011-12G12X4Y-A ルータと Cisco 8011-12G12X4Y-D ルータのインターフェイス命名規則を示します。

表 5. ポート番号付け

1G CSFP ポート

1G SFP ポート

1/10G SFP+ ポート

1/10/25G SFP28 ポート

0/0 ～ 0/23

0/0、0/3、0/4、0/7、0/8、0/11、0/12、0/15、0/16、0/19、0/20、および 0/23

0/24 ～ 0/35

0/36 ～ 0/39

interface-path-id は rack/ slot/ module/ port です。値を区切るスラッシュ（/）は、表記の一部として必須です。

  • TwentyFiveGigE：0/0/0/36 ～ 0/0/0/39

  • TenGigE ：0/0/0/24 ～ 0/0/0/39

  • GigE ：0/0/0/0 ～ 0/0/0/23

ネットワーク タイミング インターフェイス

ルータは、次のタイミング インターフェイス カード（TIC）をサポートしています。

  • Cisco 8010 タイミング インターフェイス カード（8000-TIC）

  • GNSS 付き Cisco 8010 タイミング インターフェイス カード（8000-TIC-GNSS）

デフォルトでは、ルータには Cisco 8000-TIC が付属しています。ルータを注文するときに Cisco 8000-TIC-GNSS を選択することもできます。

使用上のガイドライン

以下に、ネットワーク タイミング インターフェイスを使用するためのいくつかのガイドラインを示します。

  • 1PPS 入力 または 出力および ToD 入力/出力：このインターフェイスは、Time-of-Day（ToD）および 1PPS パルスの入力または出力に使用します。ToD 形式には NTP および IEEE 1588-2008 両方の時間形式が含まれます。

  • 1PPS および ToD 用の同じ RS422 ピンが、入力方向と出力方向で共有されます。それぞれの方向は、ソフトウェアで個別に設定可能です。

  • BITS 入力または出力：BITS インターフェイスは、1.544 MHz の T1 または 2.048 MHz の E1 からのクロック回復（ソフトウェアによって構成可能）をサポートします。

機能制限

ルータが動作している場合、TIC モジュールの活性挿抜（OIR）はサポートされません。

Cisco 8010 タイミング インターフェイス カード（8000-TIC）

Cisco 8010 タイミング インターフェイス カード（8000-TIC）は、次のタイミングポートを備えた着脱可能モジュールです。

  • 1PPS ポート

  • 10MHz ポート

8000-TIC は、DIN 41626 仕様に準拠する DIN 1.0/2.3 ジャックコネクタです。

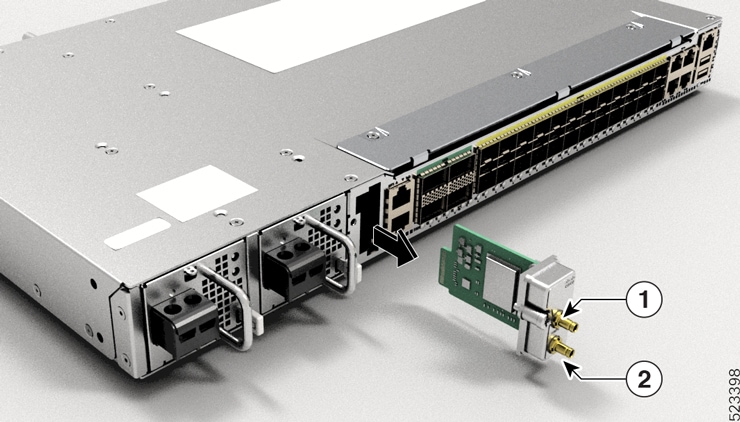

図 11. Cisco 8011-4G24Y4H-I ルータ：タイミング インターフェイス カード（8000-TIC）モジュールのポート
図 12. Cisco 8011-32Y8L2H2FH：Cisco 8010 タイミング インターフェイス カード（8000-TIC）モジュールのポート
図 13. Cisco 8011-12G12X4Y ルータ：タイミング インターフェイス カード（8000-TIC）モジュールのポート

1

10MHz ポート

2

1PPS ポート

タイミング インターフェイス カードのポートの仕様

表 6. タイミング インターフェイス カードのポート

カテゴリ（Category）

10MHz（入力）

1PPS（入力および出力）

波形

入力：正弦波

出力：正弦波

入力：方形パルス

出力：方形パルス

振幅

入力：1.7 V p-p 超（+8 ～ +10 dBm）

出力：2.4 V 超、TTL 互換

入力：1.2 V 超、TTL 互換

出力：2.4 V 超、TTL 互換

インピーダンス

50 オーム

50 オーム

パルス幅

50% のデューティサイクル

100 ナノ秒（出力として設定時）

立ち上がり時間

出力：5 ナノ秒

5 ナノ秒未満

GNSS 付き Cisco 8010 タイミング インターフェイス カード（8000-TIC-GNSS）

8000-TIC-GNSS は、GNSS モジュールを備えた Cisco 8010 タイミング インターフェイス カードです。8000-TIC-GNSS は次のものを備えています。

  • すべてのピンの組み込み ESD 保護

  • 次のタイミングポート：

    • GNSS アンテナポート

    • 10MHz ポート

    • 1PPS ポート

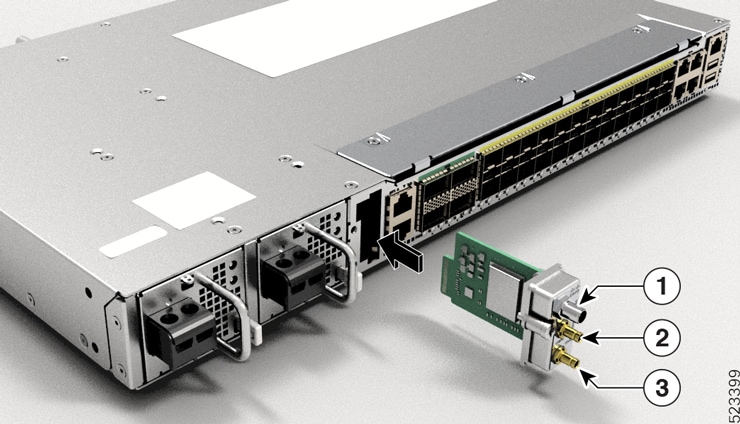

図 14. Cisco 8011-4G24Y4H-I ルータ：GNSS（8000-TIC-GNSS）モジュールを備えたタイミング インターフェイス カードのポート

Cisco 8011-4G24Y4H-I ルータでは、屋外アンテナを接続する場合、追加のサージ保護が必要です。

図 15. Cisco 8011-32Y8L2H2FH：GNSS（8000-TIC-GNSS）モジュールを備えた Cisco 8010 タイミング インターフェイス カードのポート
図 16. Cisco 8011-12G12X4Y：GNSS（8000-TIC-GNSS）モジュールを備えた Cisco 8010 タイミング インターフェイス カードのポート

Cisco 8011-12G12X4Y ルータでは、屋外アンテナを接続する場合、追加のサージ保護が必要です。

1

GNSS アンテナポート

2

10MHz ポート

3

1PPS ポート

GNSS モジュールを備えた Cisco 8000 タイミング インターフェイス カードの挿入および固定方法については、「GNSS モジュールを備えたタイミング インターフェイス カードの挿入および固定」を参照してください。

GNSS モジュール備えたタイミング インターフェイス カードの RF 入力仕様

次の表に、GNSS RF 入力およびコネクタの仕様を示します。

表 7. GNSS モジュール備えたタイミング インターフェイス カード

コネクタ タイプ

SMA ジャック

インピーダンス

50 オーム

帯域

マルチバンド：L1/L2

精度

PRTC-B

プライマリ基準時間クロック

パケットタイミング要件の出現に伴い、ITU-T は、パケットネットワーク上での転送の時間とフェーズに関する Primary Reference Time Clock（PRTC）規格を開発しました。この規格は G.8272 と呼ばれます。


（注）

次の表に示す性能は、単一の機器に統合された場合の、PRTC と T-GM を組み合わせた機能の出力にも適用されます。したがって、PRTC-A と PRTC-B の両方に、T-GM 機能を含めるための追加の（パフォーマンス）許容量はありません。
表 8. PRTC-A と PRTC-B

カテゴリ（Category）

PRTC-A

PRTC-B

標準

G.8272

G.8272

時間出力精度（最大）

100 ns

40 ns

出力での位相エラー

ロックモードでのワンダ（MTIE）

100 ns

40 ns

ロックモードでのワンダ（TDEV）

30 ns

5 ns

ホールドオーバー

オプション

オプション

標準的なパケットタイミング要件はなく、実装に基づきます。一部のスタンドアロン PRTC デバイスでは、拡張ホールドオーバーのオプションを可能にするオプションとして、非常に高品質のクオーサイト、さらにはルビ形発振器を備えています。冗長性は、高価な発振器によるホールドオーバー パフォーマンスに依存するのではなく、ネットワーク設計によって提供されます。

標準によると、この 2 つのクロッククラスの間にはわずかな違いがあります。これらの要件を満たすと、実装が異なる場合があり、デバイスのコストに影響する場合があります。

パフォーマンスを向上させるために、PRTC-B は通常、シングルバンドレシーバではなく 2 バンド GNSS レシーバで実装されます。GPS 信号の「従来の」帯域は L1 帯域で、新しいデバイスは L2 帯域で信号を受信します。

表 9. PRTC-A と PRTC-B の帯域

カテゴリ（Category）

PRTC-A

PRTC-B

帯域（GPS）

L1（1575.42 MHz）

L1 + L2（1227.60 MHz）

帯域（Galileo）

E1（1575.42 MHz）

E1（1227.60 MHz）

帯域（BeiDou）

1561.098 MHz

1207.140 MHz

帯域（GLONASS）

1575.42 MHz

1207.140 MHz

電離層遅延モデル

基本

拡張

アンテナ

シングルバンド（L1/E1）

デュアルバンド（L1/E1、L2）

コンステレーション

GPS、Galileo、その他

GPS、Galileo、その他

使用上のガイドライン

Cisco 8000-TIC-GNSS を使用する際は、次のガイドラインに従ってください。

サージ保護

  • Cisco 8000-TIC-GNSS モジュールの RF 入力ピンを含むすべてのピンに、ESD 保護が組み込まれています。

  • 屋上アンテナを接続する場合は、最終製品が設置される国の雷保護に関する規制と基準を満たすために、追加のサージ保護が必要になる場合があります。

  • 避雷器では、低クランプ電圧（600V 未満）をサポートしている必要があります。

  • 避雷は、アンテナ ケーブルが建物に入る場所に取り付ける必要があります。一次避雷には、危険と考えられるすべての電気エネルギーを保護接地（PE）に伝導する機能が必要です。

  • サージアレスタは DC パスをサポートし、低減衰で、GNSS 周波数範囲（1227.60MHz および 1.575GHz）を備えたタイミング インターフェイス カードに適している必要があります。

  • サージアラートは DC パスをサポートし、低減衰で、使用されるコンステレーションに応じた GNSS 周波数範囲に適している必要があります。

  • 最適なパフォーマンスを得るには、Cisco 8000-TIC-GNSS には低ノイズ増幅器（LNA）が組み込まれた GNSS アンテナが必要です。アンテナ LNA は、受信した衛星信号を次の 2 つの目的で増幅します。

    • ケーブル損失の補償。

    • 受信者のフロントエンドに最適な範囲への信号振幅の上昇。

    必要な増幅は、22 dB ゲイン + ケーブル/コネクタ損失 + スプリッタ信号損失です。

    受信者モジュールのコネクタにおける LNA ゲインの推奨範囲（ケーブル/コネクタ損失を減じたもの）は 22dB ～ 30dB で、最小は 20dB、最大は 35dB です。

アンテナの天空可視性

  • Cisco 8000-TIC-GNSS は、同じ RF 入力を介してアクティブアンテナに 5 V を供給します。

  • Cisco 8000-TIC-GNSS の信号はアンテナと人工衛星の間が直接視認できる場合にのみ受信できます。アンテナからは空がはっきりと見える必要があります。適切なタイミングで、4 台以上の衛星をロックできる必要があります。


    （注）
    アンテナ端末は、ANSI/NFPA 70、National Electrical Code（NEC）、特に 820.93 項「同軸ケーブルの外部導電性シールドの接地」に従って、建物入口に接地する必要があります。

  • GNSS モジュールを備えた複数のタイミング インターフェイス カードに単一のアンテナから電力が供給される場合は、パッシブスプリッタを使用します。


    （注）

    アンテナで 8000-TIC-GNSS から電力を供給する必要がある場合は、スプリッタには DC パス対応の RF ポートが少なくとも 1 つあり、アンテナをそのポートに接続する必要があります。

外部アラーム入力

このルータは、背面パネルの RJ45 ジャックを介して 4 つのドライ接点アラーム入力をサポートします。

アラーム条件は通常はオープンです。これは、アラーム回路に電流が流れておらず、電流が流れるとアラームが生成されることを示します。各アラーム入力はクリティカル、メジャー、またはマイナーとしてプロビジョニングできます。

USB コンソール

USB コンソールは、ルータの前面パネルにある 1 つの USB 2.0 タイプ A レセプタクルであり、次の機能を持ちます。

  • シスコのソフトウェアおよび診断用の Uboot フラッシュへのコンソールアクセスを提供します。

  • タイプ A コネクタを使用します。

  • 外部ホストコンピュータ接続専用の USB 周辺機器として機能します。

  • 標準の USB ケーブルではなくタイプ A からタイプ A へのコネクタを使用します。

機能制限

  • USB コンソールポートと RS232 コンソールポートを同時に使用することはできません。

RS232 コンソール

RS232 コンソールは、ルータの背面パネルにある RJ45 フォームファクタのポートです。このコンソールは次の情報を提供します。

  • 送信（Tx）、

  • 受信（Rx）、

  • アース（Gnd）。

活性挿抜（OIR）

ルータは、次の活性挿抜（OIR）操作をサポートしています。

  • SFP がポートから取り外される場合、他のポートのトラフィックフローへの影響はありません。

  • SFP がポートに取り付けられる場合は、次のとおりです。

    • 他のポートのトラフィックフローへの影響はありません。

    • システムは現在の設定に基づいて操作用のポートを初期化します。

    • 挿入された SFP がそのポートの現在の設定に対応していない場合、ポートは設定が更新された後にのみ動作状態になります。

  • AC 電源装置と DC 電源装置の両方が取り付けられ、アクティブになっている場合は、次のとおりです。

    • 負荷が両方の PSU で共有されることも、1 つの PSU が負荷全体を担当することもあります。

    • 1 つの電源装置が動作しなくなった場合や入力ケーブルが取り外された場合、他の電源装置が中断なしにすべての負荷を引き継ぎます。

  • 両方の PSU が Field Replaceable Unit（FRU）です。1 つの PSU が取り外されたり、取り付けらる場合、ルータの機能への影響はありません。

サポート対象トランシーバモジュール

サポート対象のトランシーバーモジュールの詳細については、『Transceiver Module Group (TMG) Compatibility Matrix』[]英語 を参照してください。[検索を開始（Begin your Search）] 検索ボックスにキーワードを入力し、Enter を押します。
