ルータを使用する際、および取り扱う際は、次の一般的な注意事項を守ってください。

• システムコンポーネントをラジエータや熱源の近くに置かないでください。また、通気口をふさがないでください。

• コンポーネントの上に食べ物や液体をこぼさないでください。また、水気のある環境で本製品を操作しないでください。

• システムコンポーネントの開口部には、何も押し込まないでください。内部コンポーネントがショートして火災や感電の原因となる可能性があります。

• システムケーブルおよび電源コードの位置に注意してください。踏みつけたり、つまずいたりすることがないように、システムケーブルおよび電源コードを引き回して接続する必要があります。システム コンポーネントのケーブルや電源コードの上に、何も載っていないようにする必要があります。

• 電源ケーブルとプラグを改造しないでください。場所を変更する場合は、ライセンスを待つ電気技術者または電力会社にお問い合わせください。必ず、地域および国の配線規則に従ってください。

• システム電源の切断後、再投入する場合は、システムコンポーネントの損傷を防ぐために、30 秒以上の間隔を置いてください。

Cisco 8000 シリーズのルータは、適合認定および安全承認要件に適合する設計になっています。詳細な安全上の注意事項については、『Regulatory Compliance and Safety Information—Cisco 8010 Series Routers』を参照してください。

警告	ステートメント 1089 - 教育を受けた担当者および熟練者の定義 教育を受けた担当者とは、熟練者から教育やトレーニングを受け、機器を操作する際に必要な予防措置を講じられる人です。 熟練者または資格保持者とは、機器の技術に関するトレーニングを受けているか経験があり、機器を操作する際に潜む危険を理解している人です。 内部に保守可能な部品はありません。感電の危険を避けるため、開かないでください。

警告	ステートメント 9001 - 製品の廃棄 本製品の最終処分は、各国のすべての法律および規制に従って行ってください。

警告	ステートメント 1074 - 地域および国の電気規則への適合 感電または火災のリスクを軽減するため、機器は地域および国の電気規則に従って設置する必要があります。

警告	ステートメント 1090 - 熟練者による設置 この機器の設置、交換、または修理は、熟練者のみが実施できます。熟練者の定義については、「ステートメント 1089」を参照してください。 内部に保守可能な部品はありません。感電の危険を避けるため、開かないでください。

警告	ステートメント 1091 - 教育を受けた担当者による設置 この機器の設置、交換、または修理は、教育を受けた担当者または熟練者のみが実施できます。教育を受けた担当者または熟練者の定義については、「ステートメント 1089」を参照してください。 内部に保守可能な部品はありません。感電の危険を避けるため、開かないでください。

警告	ステートメント 1029 - ブランクの前面プレートおよびカバー パネル ブランクの前面プレートおよびカバーパネルには、3 つの重要な機能があります。感電および火災のリスクを軽減すること、他の装置への電磁波干渉（EMI）の影響を防ぐこと、およびシャーシ内の冷気の流れを適切な状態に保つことです。システムは、必ずすべてのカード、前面プレート、前面カバー、および背面カバーを正しく取り付けた状態で運用してください。

ルータは DC 電源用に設定できます。通電中は端子に触れないでください。けがを防ぐために、次の警告に従ってください。

警告	ステートメント 1086 - 電源端子のカバー交換 電源端子には危険な電圧またはエネルギーが出ている場合があります。感電のリスクを軽減するために、電源端子の保守を行っていないときは、電源端子のカバーが所定の位置にあることを確認してください。カバーを取り付けたときに、絶縁されていない伝導体に触れない状態になっていることを確認してください。

ルータ コンポーネントの多くは、静電気によって破損することがあります。適切な静電気防止策を講じなかった場合、コンポーネントに継続的な障害が発生したり、完全に破損したりする可能性があります。静電破壊の可能性を最小限に抑えるために、静電気防止用リストストラップ（またはアンクル ストラップ）を肌に密着させて着用してください。

（注）	静電気防止用ストラップの抵抗値を定期的にチェックしてください。抵抗値は 1 ～ 10 MΩ である必要があります。

このマニュアルに記載されている手順を実行する前に、静電気防止用ストラップを手首に取り付けて、コードをシャーシに接続します。

この項では、NEBS-GR-1089-CORE 規制のコンプライアンスに関する考慮事項と要件を示します。

警告	ステートメント 7003：建物内雷サージに対するシールドケーブルの要件 装置またはサブアセンブリの建物内ポートは管理イーサネットポートであり、両端が接地されているシールドされた建物内のケーブル配線またはワイヤ配線を使用する必要があります。

警告

ステートメント 7005：建物内落雷サージおよび AC 電源障害 装置またはサブアセンブリの屋内ポート（管理イーサネットポート）は、建物内配線や非露出配線、またはケーブル配線のみの接続に適しています。機器またはサブアセンブリの屋内ポートは、OSP またはその配線につながるインターフェイスに 6 m（約 20 フィート）以上にわたって金属的に接続しないでください。これらのインターフェイスは屋内インターフェイス専用（GR-1089 に記載されたタイプ 2、タイプ 4、またはタイプ 4a ポート）に設計されており、屋外用の OSP ケーブルと区別する必要があります。一次保護装置を追加しても、これらのインターフェイスを OSP 配線系統に金属的に接続するには保護が不十分です。

（注）	ステートメント 8015 - ネットワーク テレコミュニケーション施設での設置場所 この装置は、ネットワーク テレコミュニケーション施設での設置に適しています。

（注）	ステートメント 8016 - National Electric Code（NEC）が適用される設置場所 この装置は、NEC が適用される場所での設置に適しています。

設置場所の電源を調べ、クリーンな電力（スパイクやノイズのない電力）が供給されていることを確認してください。必要に応じて、電力調整器を取り付けてください。

この章で説明するすべての設置場所の準備作業を実行して確認するには、次のチェックリストを使用してください。

• 設置場所が環境条件を満たしている。
• 設置場所の空調システムで、ルータの熱放散を補うことができる。
• ルータを配置する部分の床がシステムの重量を支えられる。
• 設置場所の供給電力が要件に適合している。
• ルータを作動させる電気回路が要件に適合している。
• TIA/EIA-232F に従って、コンソール ポートの配線および関係するケーブル接続の制限事項が配慮されている。
• ルータのイーサネット ケーブル接続の距離が規定された制限の範囲内である。
• ルータの設置を予定している装置ラックが、規定された要件に適合している。
• ラックの場所を決める際は、安全性、メンテナンスの容易さ、および適切なエアーフローの要件を考慮する。

外部プラントを設置（セルサイトキャビネット、仮設小屋など）する場合は、空気汚染、埃、湿気、昆虫、有害生物、腐食ガス、汚染大気やその他の反応性素子から機器を保護する必要があります。OSP の導入には、空調設備や熱交換器が整った、密閉された部屋をお勧めします。装置を導入する部屋は、温度と空間の要件に準拠している必要があります。このようなキャビネットの例には、Telecordia GR487 に準拠した熱交換器を備えた IP65/IP66 キャビネットが含まれます。温度は –40 ºC ～ 65 ºC の範囲に保つ必要があります。

機器は筐体内（筐体によって外部の天候や環境ストレスから直接保護される）に設置し、GR-3108-CORE のクラス 2 で定義される動作気候が次の範囲にある必要があります。

• –40 ～ 149°F（–40 ～ 65°C）

• 5 ～ 85% RH

• 浮遊微粒子濃度レベルが 20 マイクログラム/平方メートル未満。

環境特性と適合規格の詳細については、『Cisco 8010 Series Router Data Sheethttps://www.cisco.com/c/en/us/products/collateral/routers/8000-series-routers/8010-series-large-density-fixed-routers-ds.html』を参照してください。

温度がその定格温度の上限または下限に達すると、システムの動作効率が低下したり、チップの早期老朽化および障害、機械装置の障害などのさまざまな問題が発生する場合があります。また、極端な温度変化によって、チップがソケットから外れることがあります。

次のガイドラインに従ってください。

• また、シャーシに適切な換気があるかどうかを確認します。

• 閉鎖型の壁面ユニット内や布の上にシャーシを設置しないでください。熱がこもる原因となります。

• 直射日光があたる場所にシャーシを置くことは避けてください（特に午後）。

• 暖房の吹き出し口などの熱源のそばにシャーシを置かないようにしてください。

• 高地では、適切な換気が重要となります。システムのすべてのスロットおよび開口部、特にシャーシ上のファンのエアーフロー孔はふさがないようにします。

• 設置場所のクリーニングを定期的に実施して、ほこりやごみがたまらないようにしてください。ほこりやごみがたまるとシステムが過熱するおそれがあります。

これらのガイドラインに従わないと、シャーシ内部のコンポーネントに損傷を与えるおそれがあります。

冷気は、ルータの背面に取り付けられているファンによってルータを循環します。内部ファンは、通気口から冷えた空気を取り込み、ルータに空気を循環させることにより、内部コンポーネントの正常な動作温度を維持します。

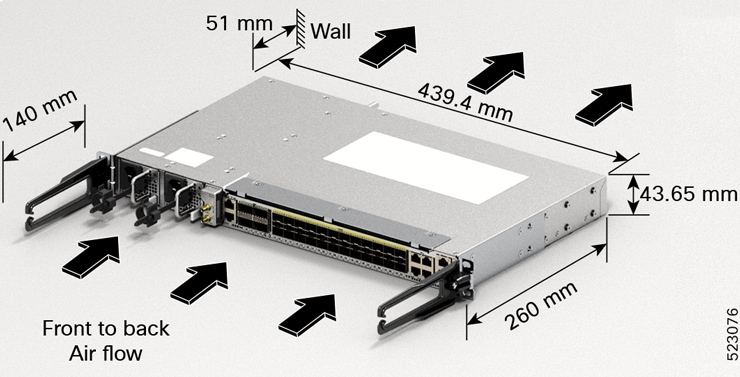

十分なエアーフローを確保するために、ルータの最小間隔を常に保つことをお勧めします。

• 前面の空間：12.7 cm（5 インチ）

• 背面の空間：5.08 cm（2 インチ）

次の点に注意してください。

• ルータと他のデバイスを背中合わせに配置する場合は、2 台のデバイス間に最低 10 cm（3.9 インチ）のエアーフロー空間を確保してください。

• 装置ラックと、ラックに配置されているルータ内のエアーフローがブロックまたは制限されている場合、またはラックに流れる換気の温度が高いと、ラックと、ラックに配置されているルータ内で適正温度を超えた状態が発生する可能性があります。

• 接地場所は、可能な限り埃のない状態にする必要があります。埃はルータのファンに詰まる傾向があり、機器ラックと、ラックに配置されているルータ内で冷気の流れが低下するため、過熱状態のリスクが高まります。

• 閉鎖型ラックの場合、換気が十分に行われるようにしてください。各ルータから放熱されるため、ラックに詰め込みすぎないようにしてください。冷気が回るように、閉鎖型ラックにはルーバーが付いた側面とファンが必要です。機器がラックの下部近くで放熱し、上部にある機器の吸気口に流れ込む可能性があります。

• オープンラックにルータを設置する場合は、ラックフレームが排気ファンをふさがないようにしてください。

• ラックに設置された機器、特定に閉鎖型ラック内の機器に障害が発生した場合、可能であれば機器を自動的に作動させます。そのラック（および隣接するラック）内にあるその他すべての機器の電源を切ることで、ルータに最大の冷気とクリーン電力を供給できます。

• ルータの吸気口に隣接機器の排気が流れ込むような場所には、ルータを設置しないでください。ルータ内をどのように空気が流れるかを検討してください。エアーフローの方向は前面から背面であり、ルータの前面パネルの取り入れ口から周囲の空気が取り込まれます。

シャーシには、電源および電気配線についての固有の要件があります。これらの要件を満たすことによって、信頼できるシステム動作が保証されます。シャーシの設置場所の電源を準備するときは、次の注意事項および推奨事項に従ってください。

• 冗長電源のオプションは、2 番目の同一種類の電源を提供して無停電電源を確保します。

• それぞれの電源装置を個別の入力電源に接続します。別の電源に接続しないと、外部配線に不具合があったり、回路ブレーカーが落ちたりした場合、システム全体の電力が失われることになります。

• 入力電力の損失を防ぐため、各回路上の最大負荷は配線とブレーカーの定格電流の範囲内となるようにしてください。

• 回路ブレーカー仕様：AC 給電では最大 20 A（北米）および 16 A（ヨーロッパ）、DC 給電では最大 12 A がサポートされています。

• 設置前に設置場所の電源を確認し、設置後も定期的に確認して、クリーン電力が供給されるようにしてください。必要に応じて、電力調整器を取り付けてください。

• 電力線への落雷や電力サージを原因とするけがや機器の損傷を防ぐために、適切なアースを施してください。シャーシ アースは、セントラル オフィスまたはその他の内部アース システムに接続する必要があります。

（注）	シャーシの設置は、適用可能なすべてのコードに準拠する必要があり、銅の導体のみでの使用が認可されています。金具を固定するアースボンドは、適合性のある材料にする必要があります。また、金具や結合材料の緩み、劣化、電食が起きないものにする必要があります。シャーシアースとセントラルオフィスまたはその他の内部アースシステムとの結合は、6 AWG ゲージのワイヤ、銅のアース導体を使用して行う必要があります。

注意	設置時に 2KV コモンモードおよび 2KV 異モードより高い電力サージが発生する可能性がある場合、AC PSU に外部サージ保護デバイスが必要です。保護デバイスがない場合、製品が損傷する可能性があります。 設置時に 1KV コモンモードおよび 2KV 異モードより高い電力サージが発生する可能性がある場合、DC PSU に外部サージ保護デバイスが必要です。保護デバイスがない場合、製品が損傷する可能性があります。

ここでは、設置場所の配線およびケーブル接続に関する注意事項を取り上げます。ルータをネットワークに接続できるように設置場所を準備するときには、各コンポーネントに必要なケーブルのタイプとともに、ケーブルの制限事項を考慮してください。シグナリングの距離制限、電磁干渉（EMI）、およびコネクタの適合性を検討します。使用できるケーブルタイプは光ファイバ、太いまたは細い同軸、ホイルツイストペア、シールドなしツイストペアです。

さらに、トランシーバ、ハブ、スイッチ、モデム、チャネルサービスユニット（CSU）、データサービスユニット（DSU）など、必要なその他のインターフェイス機器も検討してください。

ルータを設置する前に、ほかに必要なすべての外部機器およびケーブルを手元に用意してください。発注については、シスコのカスタマーサービス担当者にお問い合わせください。

ネットワークの規模およびネットワーク インターフェイス接続間の距離は、次の要因にも左右されます。

• 信号タイプ

• 信号速度

• 伝送メディア

次の項に示す距離および速度制限は、シグナリング目的の場合に IEEE が推奨する最大速度および距離です。ルータを設置する前に、この情報を参考にしてネットワーク接続のプランニングを行ってください。

配線が推奨距離を超える場合、または配線が建物間にまたがる場合は、近辺で発生する落雷の影響に十分に注意してください。雷などの高エネルギー現象で発生する電磁波パルスにより、電子装置を破壊するほどのエネルギーが非シールド導体に発生することがあります。過去にこのような問題が発生した場合は、電力サージ抑止やシールドの専門家に相談してください。

ルータおよびそのコンポーネントの設置およびアップグレードには、次の道具と機器が必要です。

• 静電気防止用のコードとリスト ストラップ

• 静電気防止用マットまたは静電気防止材

• No.1 および No.2 プラスドライバ

• ルータを装置ラックに固定するための番号 12-24 のなべネジ

• ネットワーク ポートに接続するためのケーブル（構成によって異なる）

• イーサネットポート接続用ネットワーク インターフェイス カード付きイーサネットハブ、スイッチ、または PC

• 115200 ボー、8 データビット、パリティなし、フロー制御なし、1 ストップビットに設定されているコンソール端末（ASCII 端末または端末エミュレーション ソフトウェアを実行している PC）

• コンソール ポートに接続するためのコンソール ケーブル

• 最大トルクが 20 ポンド フォース/平方インチ（インチ ポンド）または 0.02 Kg/平方ミリメートル（kgf/mm2）の、プラス ヘッド付きのラチェット式ドライバ

• アース ラグのメーカーによって指定された圧着工具

• 6 AWG および 14 AWG の両方の被覆を除去するためのワイヤストリッパ

• メジャーおよび水準器

ここでは、シャーシを収容する建物を適切にアース接続する方法について説明します。

ここでは、密封された静電気防止袋からシャーシを取り出す前の作業者の準備について説明します。次の図では、手首に静電気防止用ストラップを付けて、もう 1 本のストラップの端をアースに接続する方法について説明しています。静電気防止用リスト ストラップは、担当者の静電気を制御する主要な手段です。

注：これらの画像は説明を目的としたものです。シャーシの実際の外観とサイズは異なる場合があります。

シャーシ パレットの周りに、開梱するのに十分なスペースがあることを確認します。

1. アクセサリ トレイと梱包材を取り外します。

2. 梱包材は脇に丁寧に置いておきます。

   ヒント	コンポーネントの製品を返品する必要がある場合に備え、梱包材は保存しておいてください。

   （注）	これらの画像は説明を目的としたものです。シャーシの実際の外観とサイズは異なる場合があります。



   1	通常のスロット型コンテナ（配送ボックス）	2、6	フォーム エンド キャップ
   3、5	段ボールキャップ	4	製品の前面後部
   7	アクセサリ トレイ	8	段ボールインサート
   9	カートン用シーリング テープ

注意	製品が使用されていない場合は、最初の梱包状態または静電気防止用 PE 袋に入れた密閉状態でルータを保管してください。
