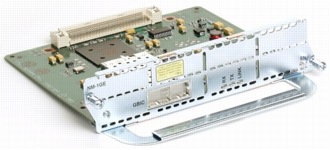

Cisco Gigabit Ethernet Network Module Cisco Gigabit Ethernet 네트워크 모듈은 Cisco 2691, Cisco 3660, Cisco 3725, Cisco 3745, Cisco 3825, Cisco 3845 등에 기가비트 이더넷을 제공합니다. 그림 1. Cisco Gigabit Ethernet 네트워크 모듈
개요 단일 포트 Cisco Gigabit Ethernet 네트워크 모듈(부품 번호 NM-1GE)은 액세스 라우터에 대한 기가비트 이더넷 옵티컬 및 코퍼 연결을 제공합니다. 이 모듈은 Cisco 2691, Cisco 3660, Cisco 3725, Cisco 3745, Cisco 3825 및 Cisco 3845 시리즈 라우터에서 지원됩니다. 이 네트워크 모듈에는 표준 코퍼 또는 옵티컬 Cisco GBIC를 전달하는 GBIC(GigaBit Interface Converter) 슬롯이 하나 있습니다(자세한 내용은 표 1 참조). Cisco Gigabit Ethernet 네트워크 모듈은 거리, 비용, 기존 인프라, 향후 확장 계획, 요구사항 등과 같은 다양한 요소에 따라 다른 GBIC를 선택할 수 있는 유연성을 제공할 뿐만 아니라 지사의 다양한 환경에서 고속 업링크를 비용 효율적으로 활용할 수 있도록 해줍니다(그림 1 참조). 또한, 보다 향상된 성능을 제공해 고객이 새로운 애플리케이션과 서비스를 이용할 수 있도록 지원하는 동시에 기존의 VLAN 간 라우팅 및 브리징 기능을 강화합니다. 더욱이, Cisco Gigabit Ethernet 네트워크 모듈을 통해 지사에서 MAN(Metropolitan-Area Network)에 연결할 수 있습니다. Cisco IOS® 소프트웨어는 QoS(Quality of Service), NBAR(Network-Based Application Recognition), IPSec(IP Security), Layer 3 VPN(Virtual Private Network) 등과 같은 향상된 기능을 제공합니다. 제품 요약 표 1. Cisco Gigabit Ethernet 네트워크 모듈 제품 번호
참고 : WS-G5482= (1000BASE-T GBIC)는 지원되지 않습니다. 주요 기능 이더넷 및 VLAN 기능

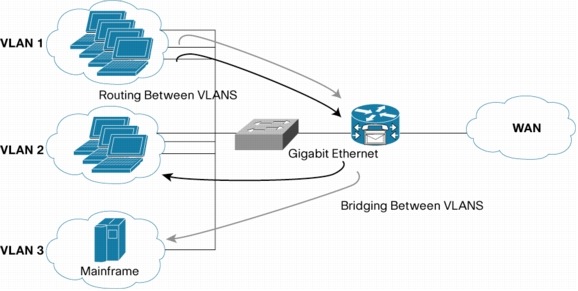

지사의 기가비트 이더넷 지사 사무실에서 Cisco Gigabit Ethernet 네트워크 모듈은 고속 업링크를 제공할 수 있습니다. 그림 2는 레이어 3 연결을 동시에 제공하면서 라우팅이 불가능한 프로토콜을 연결하는 모듈을 보여줍니다. 이 모듈은 ISL 또는 IEEE 802.1q 트렁크를 통한 VLAN 간 라우팅이 필요한 상황이나 광 연결이 필요한 LAN에서도 유용합니다. 그림 2. LAN의 기가비트 이더넷

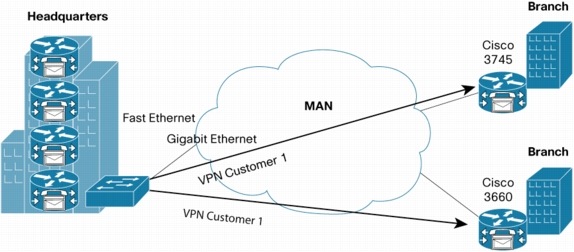

그림 3은 MAN을 통해 레이어 3 VPN에 연결하는 데 사용 중인 Cisco Gigabit Ethernet 네트워크 모듈을 보여줍니다. Cisco IOS 소프트웨어는 트래픽 쉐이핑, NBAR 등과 같은 QoS 애플리케이션을 사용하며, 광 연결이 바람직한 상황에서 이상적입니다. 그림 3. MAN의 기가비트 이더넷
사양 소프트웨어 지원 표 2는 Cisco Gigabit Ethernet 네트워크 모듈에 대한 Cisco IOS 소프트웨어 요구사항을 나타내고, 표 3은 지원되는 플랫폼을 나열합니다. 표 2. Cisco Gigabit Ethernet 네트워크 모듈에 대한 Cisco IOS Software 최소 요구사항
표 3. Cisco Gigabit Ethernet 네트워크 모듈 최대 지원 비교
최소 메모리 요구사항 메모리 요구사항에 대한 자세한 내용은 IOS Upgrade Planner 또는 Cisco IOS 릴리스 노트를 참조하십시오. 이더넷 사양
Cisco 2600 Series 다중서비스 플랫폼 데이터 시트 http://www.cisco.com/en/US/products/hw/routers/ps259/products_data_sheets_list.html  Cisco 3800 Series Integrated Services Routers 데이터 시트 http://www.cisco.com/en/US/products/ps5855/products_data_sheets_list.html Cisco 3600 Series 다중서비스 플랫폼 데이터 시트 http://www.cisco.com/en/US/products/hw/routers/ps274/products_data_sheets_list.html Cisco 3700 Series 다중서비스 플랫폼 데이터 시트 http://www.cisco.com/en/US/products/hw/routers/ps282/products_data_sheets_list.html <업데이트: 2006년 5월 24일> |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
