在 Google 云平台上部署 ASAv

您可以在 Google 云平台 (GCP) 上部署 ASAv。

关于 GCP 上的 ASAv 部署

GCP 允许您在与 Google 相同的基础设施上构建、部署和扩展应用、网站及服务。

Cisco 自适应安全虚拟设备（ASAv）与物理 Cisco Asa 运行相同的软件，以虚拟外形规格提供经验证的安全功能。ASAv 可以部署在公共 GCP 中。然后，可以对其进行配置，以保护在一段时间内扩展、收缩或转换其位置的虚拟和物理数据中心工作负载。

GCP 计算机类型支持

选择 Google 虚拟机类型和大小以满足 ASAv 需求。

ASAv支持以下通用 NI、N2 和计算优化 C2 GCP 计算机类型：

表 1. 支持的计算优化计算机类型

计算优化计算机类型

属性

vCPU

内存 (GB)

c2-standard-4

4

16

c2-standard-8

8

32

c2-standard-16

16

64
表 2. 支持的通用计算机类型

计算机类型

属性

vCPU

内存 (GB)

n1-standard-4

4

15

n1-standard-8

8

30

n1-standard-16

16

60

n2-standard-4

4

16

n2-standard-8

8

32

n2-standard-16

16

64

n1-highcpu-8

8

7.2

n1-highcpu-16

16

14.4

n2-highcpu-8

8

8

n2-highcpu-16

16

16

n2-highmem-4

4

32

n2-highmem-8

8

64

n2-highmem-16

16

128

  • ASAv 至少需要 3 个接口。

  • 支持的最大 vCPU 数量为 16 个。

  • 不支持内存优化计算机类型

您可以在 GCP 上创建帐户、使用 GCP 市场上的思科 ASA 虚拟防火墙 (ASAv) 产品来启动 ASAv 实例，以及选择 GCP 计算机类型。

C2 计算优化计算机的类型限制

计算优化 C2 计算机类型具有以下限制：

ASAv 和 GCP 的前提条件

ASAv 和 GCP 的准则和限制

支持的功能

GCP 上的 ASAv 支持以下功能：

  • GCP 虚拟私有云 (VPC) 中的部署

  • 每个实例最多 16 个 vCPU

  • 路由模式（默认）

  • 许可 - 仅支持 BYOL

不支持的功能

GCP 上的 ASAv 不支持以下功能：

  • IPv6

    • GCP 上不支持实例级 IPv6 设置

    • 只有负载均衡器可以接受 IPv6 连接，并将它们通过 IPv4 代理到 GCP 实例

  • 巨型帧

  • ASAv 本地高可用性

  • Autoscale

  • 透明/内联/被动模式

GCP 上的 ASAv 网络拓扑示例

下图显示了在路由防火墙模式下建议用于 ASAv 的网络拓扑，在 GCP 中为 ASAv 配置了 3 个子网（管理、内部和外部）。

图 1. GCP 上的 ASAv 部署示例

在 GCP 上部署 ASAv

您可以在 Google 云平台 (GCP) 上部署 ASAv，这是一种公共云计算服务，让您能够在 Google 提供的高度可用的托管环境中运行应用。

您会在 GCP控制台 控制面板中看到 GCP 项目信息。

  • 如果尚未选择 GCP 项目，请确保在控制面板 (Dashboard) 中选择该项目。

  • 要访问控制面板，请单击导航菜单 > 主页 (Home) > 控制面板 (Dashboard)。

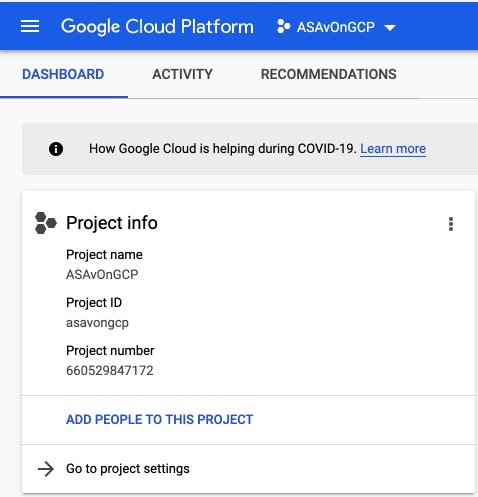

图 2. 示例 GCP 控制面板

您可以登录 GCP 控制台，在 GCP 市场中搜索思科 ASA 虚拟防火墙 (ASAv) 产品，然后启动 ASAv 实例。以下程序介绍了如何准备 GCP 环境并启动 ASAv 实例，以便部署 ASAv。

创建 VPC 网络

开始之前

ASAv 部署需要三个网络，您必须在部署 ASAv 之前创建这些网络。网络如下：

  • 管理子网的管理 VPC。

  • 内部子网的内部 VPC。

  • 外部子网的外部 VPC。

此外还设置了路由表和 GCP 防火墙规则，以允许流量流经 ASAv。路由表和防火墙规则与在 ASAv 本身上配置的路由表和防火墙规则不同。根据关联的网络和功能命名 GCP 路由表和防火墙规则。请参阅GCP 上的 ASAv 网络拓扑示例。

过程

步骤 1

在 GCP 控制台中，依次选择网络 (Networking) > VPC 网络 (VPC network) > VPC 网络 (VPC networks)，然后单击创建 VPC 网络 (Create VPC Network)。

步骤 2

在名称 (Name) 字段中，输入您的 VPC 网络的描述性名称，例如，vpc-asiasouth-mgmt。

步骤 3

在子网创建模式 (Subnet creation mode)下，单击自定义 (Custom)。

步骤 4

在新子网 (New subnet) 下的名称 (Name) 字段中输入所需的名称，例如 vpc-asiasouth-mgmt。

步骤 5

从区域 (Region) 下拉列表中，选择适合您的部署的区域。所有三个网络都必须位于同一区域。

步骤 6

在 IP 地址范围 (IP address range) 字段中，输入 CIDR 格式的第一个网络子网，例如 10.10.0.0/24。

步骤 7

接受所有其他设置的默认设置，然后单击创建 (Create)。

步骤 8

重复步骤 1-7，在您的 VPC 中创建其余两个网络。

创建防火墙规则

在部署 ASAv 实例时，请为管理接口应用防火墙规则（以允许 SSH 和 HTTPS 连接），请参阅在 GCP 上创建 ASAv 实例。根据您的要求，您还可以为内部和外部接口创建防火墙规则。

过程

步骤 1

在GCP控制台中，依次选择网络 (Networking) > VPC 网络 (VPC network) > 防火墙 (Firewall)，然后单击创建防火墙规则 (Create Firewall Rule)。

步骤 2

在名称 (Name) 字段中，为防火墙规则输入描述性名称，例如：vpc-asiasouth-inside-fwrule。

步骤 3

从网络 (Network) 下拉列表中，选择要为其创建防火墙规则的 VPC 网络的名称，例如 asav-south-inside。

步骤 4

从目标 (Targets) 下拉列表中，选择适用于防火墙规则的选项，例如：网络中的所有实例 (All instances in the network)。

步骤 5

在源 IP 范围 (Source IP ranges) 字段中，以 CIDR 格式输入源 IP 地址范围，例如 0.0.0.0/0。

仅允许自这些 IP 地址范围内的源的流量。
步骤 6

在协议和端口 (Protocols and ports)下，选择指定的协议和端口 (Specified protocols and ports)。

步骤 7

添加安全规则。
步骤 8

单击创建 (Create)。

在 GCP 上创建 ASAv 实例

完成以下步骤，使用来自 GCP Marketplace 的 Cisco ASA 虚拟防火墙 (ASAv) 产品部署 ASAv 实例。

过程

步骤 1

登录到 GCP 控制台。

步骤 2

单击导航菜单 > 市场 (Marketplace)。

步骤 3

在 Marketplace 中搜索“Cisco ASA 虚拟防火墙 (ASAv)”(Cisco ASA virtual firewall [ASAv])并选择该产品。
步骤 4

单击启动 (Launch)。

步骤 5

为该实例添加唯一的部署名称。

步骤 6

选择要部署 ASAv 的区域 (Zone)。

步骤 7

选择适当的计算机类型 (Machine type)。有关支持的计算机类型的列表，请参阅关于 GCP 上的 ASAv 部署。

步骤 8

（可选）将 SSH 密钥对中的公钥粘贴到 SSH 密钥（可选）下。

密钥对由 GCP 存储的一个公共密钥和用户存储的一个专用密钥文件组成。两者共同确保安全连接到实例。请务必将密钥对保存到已知位置，以备连接到实例之需。
步骤 9

选择允许还是阻止使用项目级别的 SSH 密钥访问此实例。请参阅 Google 文档允许或阻止使用项目级别的公共 SSH 密钥访问 Linux 实例。

步骤 10

（可选）在启动脚本 (Startup script) 下，提供 ASAv 的 day0 配置。day0 配置在 ASAv 首次启动期间应用。

以下示例显示可以在启动脚本 (Startup script) 字段中复制和粘贴的 day0 配置示例：

有关 ASA 命令的完整信息，请参阅《ASA 配置指南》和《ASA 命令参考》。https://www.cisco.com/c/en/us/support/security/asa-5500-series-next-generation-firewalls/products-installation-and-configuration-guides-list.htmlhttps://www.cisco.com/c/en/us/support/security/asa-5500-series-next-generation-firewalls/products-command-reference-list.html

重要

从此示例复制文本时，应在第三方文本编辑器或验证引擎中验证脚本，以避免格式错误并删除无效的 Unicode 字符。


!ASA Version 9.15.1

interface management0/0

management-only
nameif management
security-level 100
ip address dhcp setroute
no shut
!
same-security-traffic permit inter-interface
same-security-traffic permit intra-interface
!
crypto key generate rsa modulus 2048
ssh 0 0 management
ssh timeout 60
ssh version 2
username admin password cisco123 privilege 15
username admin attributes
service-type admin
! required config end
dns domain-lookup management
dns server-group DefaultDNS
name-server 8.8.8.8
步骤 11

为调配的磁盘空间保留默认启动磁盘类型和启动磁盘大小 (GB)。

步骤 12

在网络接口下配置以下接口。

  • 管理

  • 内部

  • 外部

注

创建实例后，将无法向实例中添加端口。如果使用不正确的接口配置创建实例，则必须删除该实例并使用正确的接口配置重新创建实例。

  1. 从网络 (Network) 下拉列表中，选择一个 VPC 网络，例如 vpc-assoso-mgmt。

  2. 从外部 IP (External IP) 下拉列表中，选择适当的选项。

    对于管理接口，将外部 IP (External IP) 选择为临时 (Ephemeral)。这对于内部和外部接口是可选的。

  3. 单击完成 (Done)。

步骤 13

在防火墙 (Firewall) 下应用防火墙规则。

  • 选中允许来自 Internet（SSH 访问）的 TCP 端口 22 流量复选框以允许 SSH。

  • 选中允许来自 Internet（ASDM 访问） 的 HTTPS 流量复选框以允许 HTTPS 连接。

步骤 14

单击更多 (More) 展开视图并确保 IP 转发 (IP Forwarding) 设置为开 (On)。

步骤 15

单击部署 (Deploy)。

从 GCP 控制台的 VM 实例页面查看实例详细信息。您将找到内部 IP 地址、外部 IP 地址以及用于停止和启动实例的控件。如果需要编辑实例，则需要停止实例。

在 GCP 上访问 ASAv 实例

确保您已在部署期间启用防火墙规则以允许 SSH（通过端口 22 的 TCP 连接）。有关详细信息，请参阅在 GCP 上创建 ASAv 实例。

此防火墙规则允许访问 ASAv 实例，并允许您使用以下方法连接到实例。

  • 外部 IP

    • 任何其他 SSH 客户端或第三方工具

  • 串行控制台

  • Gcloud 命令行

有关详细信息，请参阅 Google 文档连接到实例 (Connecting to instances)。


注

您可以使用 day0 配置中指定的凭证或在实例启动期间创建的 SSH 密钥对来登录 ASAv 实例。

使用外部 IP 连接到 ASAv 实例

ASAv 实例分配有内部 IP 和外部 IP。您可以使用外部 IP 来访问 ASAv 实例。

过程

步骤 1

在 GCP 控制台中，选择计算引擎 (Compute Engine) > VM实例 (VM instances)。

步骤 2

单击 ASAv 实例名称以打开 VM实例详细信息 (VM instance details) 页面。

步骤 3

在详细信息 (Details) 选项卡下，单击 SSH 字段的下拉菜单。

步骤 4

从 SSH 下拉菜单中选择所需的选项。

您可以使用以下方法连接到 ASAv 实例。

注
您可以使用 day0 配置中指定的凭证或在实例启动期间创建的 SSH 密钥对来登录 ASAv 实例。

使用 SSH 连接到 ASAv 实例

要从 Unix 风格的系统连接到 ASAv 实例，请使用 SSH 登录实例。

过程
步骤 1

使用以下命令设置文件权限，以便只有您可以读取文件：

$ chmod 400 <private_key>

其中：

<private_key> 是文件的完整路径和名称，该文件包含与要访问的实例关联的私钥。

步骤 2

使用以下 SSH 命令访问实例。

$ ssh –i <private_key> <username>@<public-ip-address>

其中：

<private_key> 是文件的完整路径和名称，该文件包含与要访问的实例关联的私钥。

<username> 是 ASAv 实例的用户名。

<public-ip-address> 是您从控制台检索的实例 IP 地址。

使用串行控制台连接到 ASAv 实例

过程

步骤 1

在 GCP 控制台中，选择计算引擎 (Compute Engine) > VM实例 (VM instances)。

步骤 2

单击 ASAv 实例名称以打开 VM实例详细信息 (VM instance details) 页面。

步骤 3

在详细信息 (Details) 选项卡下，单击连接到串行控制台 (Connect to serial console)。

有关详细信息，请参阅 Google 文档与串行控制台交互 (Interacting with the serial console)。

使用 Gcloud 连接到 ASAv 实例

过程

步骤 1

在 GCP 控制台中，选择计算引擎 (Compute Engine) > VM实例 (VM instances)。

步骤 2

单击 ASAv 实例名称以打开 VM实例详细信息 (VM instance details) 页面。

步骤 3

在详细信息 (Details) 选项卡下，单击 SSH 字段的下拉菜单。

步骤 4

单击查看 gcloud 命令 (View gcloud command) > 在云 Shell 中运行 (Run in Cloud Shell)。

此时将打开“云 Shell”(Cloud Shell) 终端窗口。有关详细信息，请参阅 Google 文档，gcloud 命令行工具概述 (gcloud command-line tool overview) 和 gcloud compute ssh。
