Introduction

Este documento descreve como conectar dois ou mais telefones IP CP-8831G em um formato de cadeia de margaridas.

Prerequisites

Requirements

Não existem requisitos específicos para este documento.

Componentes Utilizados

As informações neste documento são baseadas nestas versões de software e hardware:

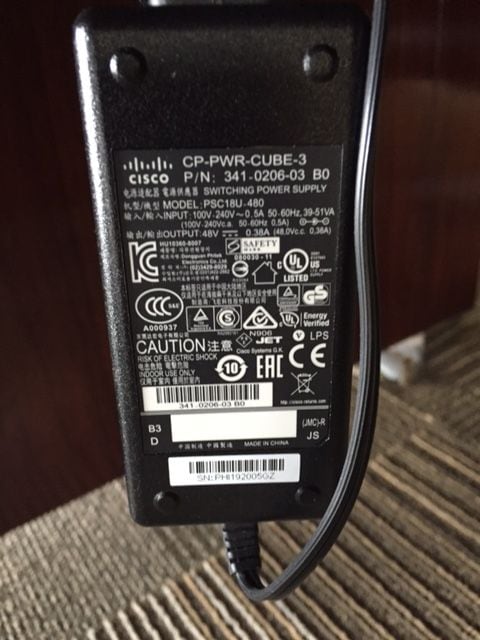

Cisco Power Cube 3 - Este cubo de energia usa uma fonte de alimentação padrão do Cisco Unified IP Phone para implantações sem Alimentação pela Ethernet (PoE - Power over Ethernet). É necessário encadear duas unidades juntas.
Cabo de corrente de margarida - Cabo de corrente de margarida (18 pés).
Modelo do telefone IP - CP-8831-3PD-K9=, CP-8831-3PD-EU-K9=, CP-8831-3PD-J-K9=, CP-8831-3PD-LA-K9=, e assim por diante.

The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. If your network is live, make sure that you understand the potential impact of any command.

Informações de Apoio

Uma cadeia de margaridas é uma conexão back-to-back de dois telefones de conferência 8831 para cobertura de sala expandida. Essa implantação é útil em grandes salas de reuniões.

Note: No CallManager, somente o telefone principal precisa ser configurado e deve ser registrado. No entanto, o telefone secundário não é adicionado ao CallManager.

A cadeia de margaridas funciona apenas com uma fonte de alimentação externa. Verifique se o PoE na interface do telefone IP está desabilitado.

Configuração no switch para desativar o POE

>interface GigabitEthernet1/0/6
 switchport mode access
 switchport voice vlan 409
 power inline never  <<------
 speed 100
 spanning-tree portfast
End
