Cisco Catalyst IW アクセスポイント、リリース 17.12.1 の新機能

リリース 17.12.1 では次の URWB 機能が導入されました。

有線インターフェイスの有効化と無効化

この機能により、有線インターフェイスを無効にできます。両方の有線インターフェイスを同時に無効にすることはできません。CLI を使用して有線インターフェイス設定を有効にします。

CLI を使用した有線インターフェイスの有効化または無効化

特定の有線インターフェイスを有効または無効にするには、次の CLI コマンドを使用します。
Device# configure wired <0-1>
                 disabled disable wired interface
                 enabled enable wired interface
例:
Device# configure wired 0 disabled
         Device# configure wired 1 enabled
         Device# write
         Device# reload

エラー処理設定

次の CLI コマンドは、両方のインターフェイスが無効モードとして設定されている場合にエラーを表示します。
Device # configure wired 0 disabled
         Device# configure wired 1 disabled
         ERROR: Interface wired0 is disabled, cannot disable both interfaces

CLI を使用した有線インターフェイスの有効化と無効化の確認

有線インターフェイスの有効状態または無効状態を確認するには、次の show コマンドを使用します。

Device# #show wired <0-1> config

例:

Device# show wired 0 config
         WIRED0 status: enabled
Device# show wired 1 config
         WIRED1 status: disabled

最大伝送単位設定の設定

URWB ネットワークを介して転送できる最大フレームサイズを設定できます。この設定は、URWB ネットワーク内のすべてのアクセスポイントで設定する必要があります。

CLI を使用した MTU 設定の設定

次の CLI コマンドは、有線インターフェイスの MTU 値を変更するために使用されます。

Device# configure wired mtu
         <1530-1600> Unsigned integer set wired mtu
例:
Device# configure wired mtu 1600
Device# write
Device# reload

CLI を使用した MTU 設定の確認

有線インターフェイスの MTU 値を確認するには、次の show コマンドを使用します。

Device# show wired mtu
例:
Device# show wired mtu
         Configured MTU: 1600

Fluidity の色分けの設定

Fluidity の色分けを使用すると、沿線または外部のデバイス(Fluidity インフラストラクチャ デバイス)に特定のカラーコードを指定して、ハンドオフプロセスを向上または促進できます。標準設定では、RSSI(受信信号強度表示)に基づいてハンドオフの決定が行われます。

一般的な使用例:列車が線路の片側を一方向に移動していて(線路の両方向用に単一のトンネルがある地下鉄路線)、トンネルの反対側にあるアクセスポイントに接続する必要がない場合は、反対側の線路にあるインフラストラクチャ ユニットにごく稀にハンドオーバーされないようにするために、各側のアクセスポイントを異なる色でマーク付けします。

Fluidity の色分けロジック

次の図は、Fluidity の色分けロジックを説明しています。ペインタは、沿線または外部デバイス(Fluidity インフラストラクチャ デバイス)の重要なロールです。

Fluidity の色分けのプロセスは次のとおりです。
  • ペインタが、カラーコードに従って、どの Fluidity インフラストラクチャ デバイスがハンドオフに適しているかを Fluidity 車両デバイスに通知します。

  • Fluidity 車両デバイスは、色の設定を無視し、ペインタを検出するまで(RSSI レベルに基づく)標準のハンドオフメカニズムを使用し続けます。

  • Fluidity 車両デバイスがペインタ設定を持つ Fluidity インフラストラクチャ デバイスでのハンドオフを完了すると、同じカラーコードを持つ Fluidity インフラストラクチャ デバイスまたは他のペインタを持つ Fluidity インフラストラクチャ デバイスのみが考慮されるようになります。

  • ペインタとして機能する複数の Fluidity インフラストラクチャ デバイスを使用できます。

次の表では、Fluidity の色のロールと対応するオプションについて説明します。

表 1. Fluidity の色分けロール

Fluidity の色分けロール

オプション

沿線ペインタ(Fluidity インフラストラクチャ デバイス)

ペインタとして設定された Fluidity インフラストラクチャ デバイスには、1 つのカラーコードのみを割り当てることができます

沿線標準(Fluidity インフラストラクチャ デバイス)

ペインタ以外の Fluidity インフラストラクチャ デバイスは、複数のカラーコードを使用して設定できます

Fluidity 車両

Fluidity 車両デバイスには、1 つの色のみを割り当てることができます

CLI を使用した Fluidity の色分けの設定

Fluidity カラーモードを設定するには、次の CLI コマンドを使用します。
Device# configure fluidity color mode
                 Disabled: disable coloring
                 Enabled: enable coloring
Device# configure fluidity color value
WORD quoted list of colors from 1 to 7 or "p X" for painter (e.g. "1 2 6","4", "p 1"). "clear" to reset
例(ペインタ):
Device# configure fluidity color mode enabled
Device# configure fluidity color value "p 1"
Device# write
Device# reload
例(ペインタ以外):
Device# configure fluidity color mode enabled
Device# configure fluidity color value "3 4 5"
Device# write
Devie# reload
例(クリア):
Device# configure fluidity color value clear
Device# write
Device# reload

CLI を使用した Fluidity の色分けの確認

Fluidity カラーモードを確認するには、次の CLI コマンドを使用します。
Device# #show fluidity config
例(ペインタ):
Device# show fluidity config
                 ...
                 Color: enabled, current: p 1
                 ...
例(ペインタ以外):
Device# show fluidity config
                 ...
                 Color: enabled, current: 3 4 5
                 ...
例(クリア):
Device# show fluidity config
                 ...
                 Color: enabled, current: 0
                 ...

Fluidity の色分けの RSSI しきい値の設定

カバレッジホールがあり、現在の RSSI が設定された RSSI しきい値よりも小さい場合、Fluidity 車両デバイスは Fluidity の色分け設定を一時的に無視します。この場合、Fluidity 車両デバイスは、現在のカラーコードを持つ Fluidity インフラストラクチャ デバイスからハンドオフを受信するまで、Fluidity の色分け設定を維持し、色分け設定を無視します。Fluidity 車両デバイスは、現在の値とは異なるカラーコードを持つ Fluidity インフラストラクチャ デバイスで 4 回連続してハンドオフした後に、Fluidity の色分け設定をデフォルト値(色なし)にリセットします。

CLI を使用した Fluidity の色分けの RSSI しきい値の設定

Device# configure fluidity color rssi-threshold
         <0-96> COLOR_RSSI_THRESHOLD

例:

Device# configure fluidity color rssi-threshold 55
Device# write
Device# reload

CLI を使用した Fluidity の色分けの RSSI しきい値の確認

Device# show fluidity config

例:

Device# show fluidity config
                 ...
                 Color: enabled, current: 0
                 Color min RSSI threshold: 55

IW モニター管理の設定

URWB リリース 17.12.1 では、IW モニターのサポートが導入されています。これは、次の機能をサポートする、スタンドアロンのオンプレミス モニタリング アプリケーションです。

表 2. リリース 17.12.1 での IW モニター機能のサポート

機能

説明

RADIUS(Remote Authentication Dial-In User Service)の IW モニターログ

モバイルユニットによる Radius 認証の試行が IW モニターに記録されます

IW モニターログ CLI SSH アクセス

SSH 接続の試行が IW モニターに記録されます

IW モニターログ Web UI アクセス

Web UI へのログインが IW モニターに記録されます

IW モニター ログ イーサネット リンク変更

LAN ポートの物理リンクの変更がバッファリングされて IW モニターに記録されます

IW モニターログ設定変更

CLI または Web UI を介してユニット設定に適用された変更がモニターに記録されます

オンプレミス IW モニターは、次の主要な機能をサポートしています。
  • ネットワークステータスをモニターするためのダッシュボード。

  • ネットワークのトポロジ表示。

  • ワイヤレス KPI(重要業績評価指標)のリアルタイムチャートと履歴チャート。

  • リアルタイムのパフォーマンスモニタリング。

  • IW デバイスから送信されたテレメトリデータの処理。

  • ネットワーク イベント ロギング。

リリース 17.12.1 では、IW モニターダッシュボードの次のサポートが提供されます。
  • アタッチおよびデタッチ機能。

  • テレメトリプロトコルのサポート。

  • CLI および Web UI 管理。

CLI を使用した IW モニター管理のデタッチ

IW モニターには設定は不要で、アクセスポイントが IW モニターに追加されます。次の CLI を使用して、IW モニターサーバーからデバイスをデタッチし、接続のトラブルシューティングを行います。

Device# configure monitor
         detach : detach MONITOR action

例:

Device# configure monitor detach

CLI を使用した IW モニター管理の確認

モニター管理を確認するには、次の show コマンドを使用します。

Device# show monitor
例:
Device# show monitor
IW MONITOR: enabled
Status: Connected

Web UI を使用した IW モニター管理の設定

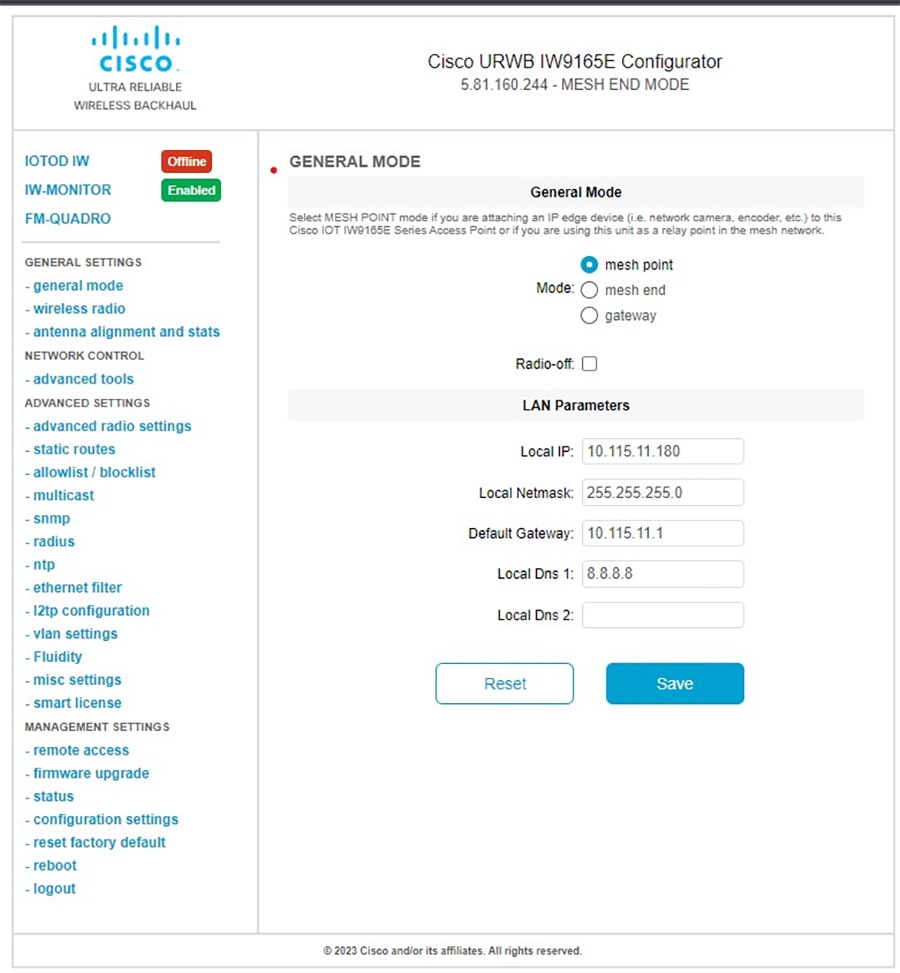

次の図は、IW モニター管理を設定するために、[Cisco URWB IW9165E or IW9167E Configurator] ウィンドウで [IW MONITOR] オプションがアクティブ化(有効化)されていることを示しています。

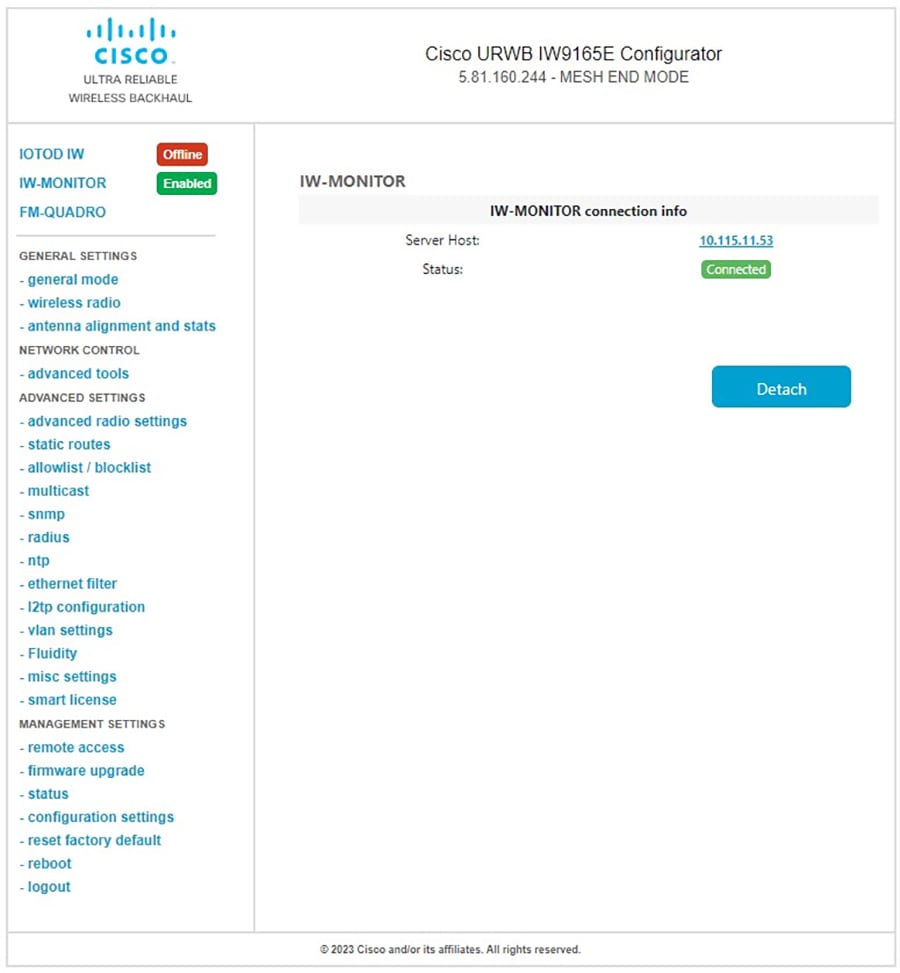

[IW-MONITOR] オプションを有効にすると、次の図に示すように、[IW-MONITOR connection info] が表示されます。

URWB テレメトリプロトコルの設定

URWB テレメトリプロトコルを使用すると、リアルタイムのワイヤレスパフォーマンスのカスタム外部モニタリングが可能になります。このデータを使用するように、サードパーティおよびカスタムのアプリケーションを作成することができます。定期的に送信される定義済みの構造化 UDP パケットには、さまざまなネットワークメトリックが含まれています。各アクセスポイントは、その無線のデータをエクスポートします。

各アクセスポイントは、その無線のデータをエクスポートします。このデータは、受信アプリケーションによってライブで解釈することも、キャプチャして後で処理することもできます。

プロトコル形式の詳細については、シスコサポートに連絡して、URWB テレメトリプロトコルの参照ドキュメントをリクエストしてください。

テレメトリ UDP パケットには、次の情報が含まれています。
  • パケットの信号強度。

  • パケットのスループットと移行レート。

  • 送信および再送信の数。

  • 変調レート。

  • パケット損失の詳細。

  • 各無線の動作周波数。

  • ネットワークを記録するイベントに関する情報。

CLI を使用した URWB テレメトリプロトコルの設定

デフォルトでは、テレメトリデータは無効になっています。テレメトリパケットを生成するには、次の CLI コマンドを使用します。

受信者の IP アドレスと UDP ポートを設定するには、次の CLI コマンドを使用します(マルチキャストアドレスがサポートされています)。

Device# configure telemetry server <dest IP [port]>
設定された受信者への URWB テレメトリプロトコル送信を有効または無効にするには、次の CLI コマンドを使用します(マルチキャストアドレスがサポートされています)。
Device# configure telemetry server <dest IP [port]>
設定されたサーバーへの raw UDP テレメトリ送信を有効または無効にするには、次の CLI コマンドを使用します。
Device# configure telemetry export [ enable | disable ]
例:
Device# configure telemetry export enable
Device # configure telemetry server 10.115.11.56 1234
Device # write
Device # reload

(注)


  • export enable CLI コマンドを実行する前に、IP アドレスが設定されていることを確認します。設定されていない場合、コマンドは「please configure the telemetry server IP first」というエラーで拒否されます。

  • export disable CLI コマンドを実行すると、IP サーバーは同時に 0.0.0.0 に設定されます(ポート値は変更されません)。


テレメトリ設定を確認するには、次の CLI コマンドを使用します。
Device# show telemetry config
Telemetry export: enabled, current (live): disabled
Telemetry server: 10.115.11.56 1234, current (live): 0.0.0.0 30000

CLI を使用した URWB テレメトリプロトコルのライブ設定

Device# configure telemetry live
Export : enable/disable telemetry export
Server : set telemetry server IP address (and port)

ライブ テレメトリ エクスポートを有効にする前に、サーバーの設定が必要です。

例:
Device# configure telemetry live export enable
Error: please configure the telemetry server IP first
例(サーバー設定後のテレメトリエクスポート):
Device# configure telemetry live server 10.115.11.56 1234
Device # configure telemetry live export enable
Device # show telemetry config
Telemetry export: enabled, current (live): enabled
Telemetry server: 10.115.11.56 1234, current (live): 10.115.11.56 1234

(注)


live 修飾子が指定されている場合、このコマンドはすぐに現在の設定に影響します。live 修飾子が使用されていない場合は、構成ファイルのみが変更されます。
