目次
この章は、次の項で構成されています。
Cisco UCS E-Series Servers(E シリーズ サーバ)は、次世代の Cisco UCS Express サーバです。 E シリーズ サーバは、サイズ効率、重量効率、電力効率に優れたブレード サーバのファミリであり、Generation 2 Cisco Integrated Services Router(ISR G2)および Cisco 4451-X サービス統合型ルータ(Cisco ISR 4451-X)に収容されます。 これらのサーバは、オペレーティング システム(Microsoft Windows や Linux など)上でベアメタルとして、あるいはハイパーバイザ(VMware vSphere Hypervisor™、Microsoft Hyper-V、Citrix XenServer など)上で仮想マシンとして導入される、ブランチオフィス アプリケーション向けの汎用コンピューティング プラットフォームを提供します。
次の図に、E シリーズ サーバのハイパーバイザへの導入例を示します。
1 |
クライアント デバイス |
4 |
E シリーズ サーバ でホスティングされる仮想マシン(ハイパーバイザが E シリーズ サーバ で実行されている場合のみ) |
2 |
E シリーズ サーバ 管理コンソール |
5 |
エンタープライズ ストレージ デバイス |
3 |
E シリーズ サーバを搭載した Cisco ISR G2 ルータ(ハイパーバイザまたはベアメタル オペレーティング システムを実行) |
(注) |
サポートされる E シリーズ サーバ および ISR ごとにインストールできる E シリーズ サーバ の最大数については、『Release Notes for Cisco UCS E-Series Servers』の「ハードウェア要件」の項を参照してください。 |
E シリーズ サーバ には、3 つの主要ソフトウェア システムが必要です。
次の図に、ソフトウェアが E シリーズ サーバ と連動する様子を示します。
Cisco Integrated Management Controller(CIMC)は、E シリーズ サーバのマザーボードに組み込まれている別の管理モジュールです。 専用の ARM ベース プロセッサ(メイン サーバの CPU とは分離している)が CIMC ファームウェアを動作させます。 システムは、現行バージョンの CIMC ファームウェアが搭載された状態で出荷されます。 CIMC ファームウェアは更新できますが、初期インストールは必要ありません。
CIMC は E シリーズ サーバ の管理サービスです。 Web ベースの GUI または SSH ベースの CLI を使用して、サーバにアクセスし、サーバを設定、管理、モニタできます。
BIOS はシステムのハードウェアを初期化し、ブート デバイスを検出し、指定の順序でデバイスをブートします。 オペレーティング システムをブートし、オペレーティング システムが使用するハードウェアを設定します。 BIOS の管理可能な機能により、ハードウェアと連携して使用できるようになります。 さらに、BIOS はシステムを設定し、ファームウェアを管理し、BIOS エラー レポートを作成するオプションも提供します。
システムは、現行バージョンの BIOS ファームウェアが搭載された状態で出荷されます。 BIOS ファームウェアは更新できますが、初期インストールは必要ありません。
メイン サーバの CPU は、Microsoft Windows や Linux などのオペレーティング システムか、ハイパーバイザで動作します。 Microsoft Windows Server または VMware vSphere Hypervisor™ がプレインストールされている E シリーズ サーバを購入することも、独自のプラットフォームをインストールすることもできます。
(注) |
E シリーズ サーバでテストされたプラットフォームについては、『Release Notes for Cisco UCS E-Series Servers』の「Software Requirements」の項を参照してください。 |
次の表に、E シリーズ サーバ で使用される管理インターフェイスを示します。
管理インターフェイス |
説明 |
---|---|
Cisco IOS CLI |
ホスト ルータと E シリーズ サーバ を設定します。 |
CIMC GUI |
E シリーズ サーバ のアクセス、設定、管理、およびモニタに使用される Web ベースの GUI。 |
CIMC CLI |
E シリーズ サーバ のアクセス、設定、管理、およびモニタに使用される SSH ベースの CLI。 |
SNMP |
サーバ設定およびステータスを表示し、Simple Network Management Protocol(SNMP; 簡易ネットワーク管理プロトコル)を通じて障害およびアラート情報を送信します。 |
E シリーズ サーバ は次のオプションで提供されます。
(注) |
このオプションを購入すると、Microsoft Windows Server ライセンスが事前にアクティベートされます。 |
(注) |
事前にインストールされている VMware vSphere Hypervisor™ のデフォルト ユーザ名は root です。この名前は変更できません。また、デフォルト パスワードは password です。 ログイン後に、パスワードを変更することを推奨します。 |

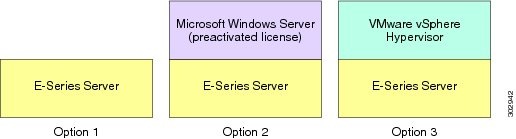

次の図に、E シリーズ サーバ のオプションを示します。
次の図は、オプション 1(E シリーズ サーバオペレーティング システムまたはハイパーバイザの事前インストールなし)の基本的なワークフローを示しています。
次の手順は、オプション 1(ハードウェアのみ。E シリーズ サーバオペレーティング システムまたはハイパーバイザの事前インストールなし)を購入した場合に実行する必要があるタスクの参照先を示しています。
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | E シリーズ サーバをルータにインストールします。 |
E シリーズ サーバのルータへのインストールを参照してください。 |
ステップ 2 | CIMC アクセス用の CIMC IP アドレスを設定します。 | CIMC アクセスの設定を参照してください。 |
ステップ 3 | CIMC にアクセスします。 | CIMC へのアクセスを参照してください。 |
ステップ 4 | RAID を設定し、ディスク ドライブをブート可能にします。 | RAID の管理を参照してください。 |
ステップ 5 | オペレーティング システムをインストールし、必要に応じてドライバをインストールします。 | オペレーティング システムまたはハイパーバイザのインストールを参照してください。 |
ステップ 6 | ルータと E シリーズ サーバ間の内部接続を設定します。 | ルータを経由するトラフィックにするかどうかを応じて、次のいずれかを実行します。
|
次の手順は、オプション 2(E シリーズ サーバオペレーティング システムまたはハイパーバイザの事前インストールあり)を購入した場合に実行する必要があるタスクの参照先を示しています。
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | E シリーズ サーバをルータにインストールします。 |
E シリーズ サーバのルータへのインストールを参照してください。 |
ステップ 2 | CIMC アクセス用の CIMC IP アドレスを設定します。 | CIMC アクセスの設定を参照してください。 |
ステップ 3 | ルータと E シリーズ サーバ間の内部接続を設定します。 | ルータを経由するトラフィックにするかどうかを応じて、次のいずれかを実行します。
|
ステップ 4 | CIMC にアクセスし、CIMC から Microsoft Windows Server にアクセスします。 | CIMC へのアクセスを参照してください。 |
次の手順は、オプション 3(E シリーズ サーバVMware vSphere Hypervisor™ の事前インストールあり)を購入した場合に実行する必要があるタスクの参照先を示しています。
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | E シリーズ サーバをルータにインストールします。 |
E シリーズ サーバのルータへのインストールを参照してください。 |
ステップ 2 | CIMC アクセス用の CIMC IP アドレスを設定します。 | CIMC アクセスの設定を参照してください。 |
ステップ 3 | ルータと E シリーズ サーバ間の内部接続を設定します。 | ルータを経由するトラフィックにするかどうかを応じて、次のいずれかを実行します。
|
ステップ 4 | CIMC にアクセスし、CIMC から VMware vSphere Hypervisor™ にアクセスします。 | CIMC へのアクセスを参照してください。 |
次に、このガイドで使用される共通用語をまとめます。
用語 |
説明 |
---|---|
CIMC |
Cisco Integrated Management Controller CIMC は E シリーズ サーバ の管理サービスです。 CIMC はサーバ内で動作します。 CIMC を使用して別のサーバへのアクセス、設定、管理、およびモニタを行えます。 |
CLI |
コマンドライン インターフェイス。 |
IMC |
Integrated Management Controller. IMC は Cisco IOS コマンドによって CIMC を設定するときに使用されます。 |
BMC |
ボード管理コントローラ。 |
LOM |
オンボード LAN 共有 LOM インターフェイスは CIMC アクセスを設定するために使用されます。 |
RAID |
Redundant Array of Inexpensive Disks RAID は E シリーズ サーバ データ ファイルを保存するために使用されます。 |
